Обзор материнской платы Maxsun iCraft X870M на чипсете AMD X87015.07.2026 11:15

В этом разделе мы изучаем устройство той или иной материнской платы, системы питания, наборы периферийных устройств (портов, слотов, разъемов, перемычек, кнопок и т.п.).

Таблица основных характеристик старших чипсетов AM5.

Примечание: * — 4 линии PCIe 4.0 могут быть зарезервированы для контроллера USB4 как у чипсета, так и у CPU.

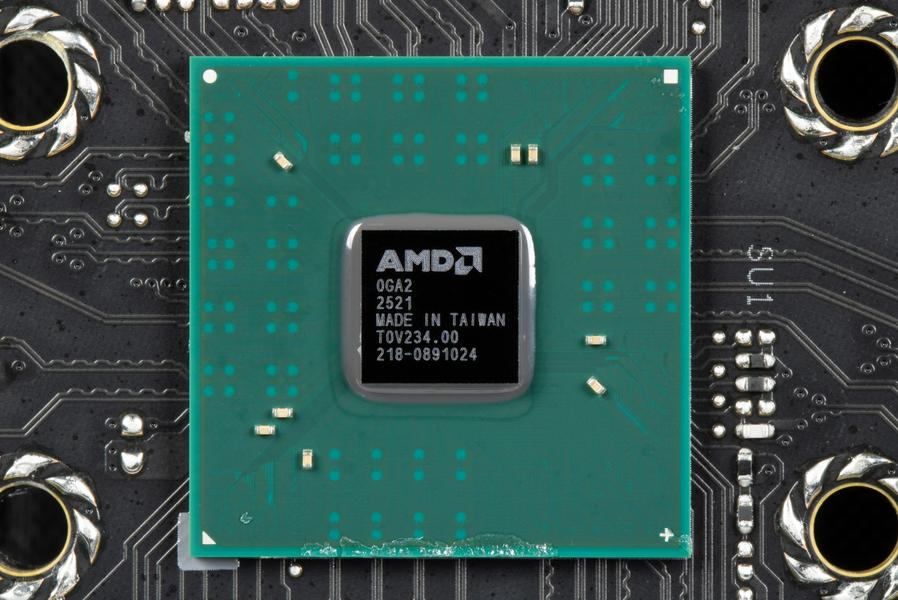

Стоит напомнить, что чипсет X870 физически представляет собой все тот же чип Promontory 21, лежащий в основе всех чипсетов X670/B650/X870. То есть AMD X870 — это по сути B650E (от процессора на слоты и порты должны идти линии PCIe версии 5.0), плюс обязательная поддержка USB4 через сторонний контроллер, при этом имеется опция разделения 16 линий для видеокарты на x8+x8 или x4+x4+x4+x4).

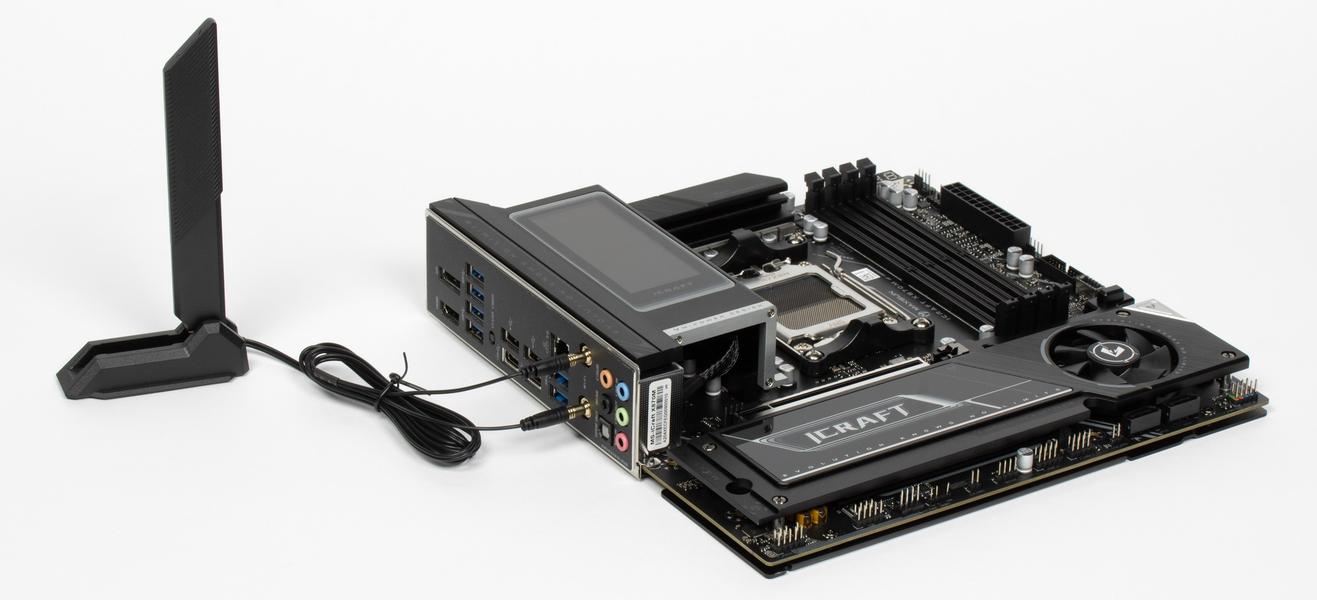

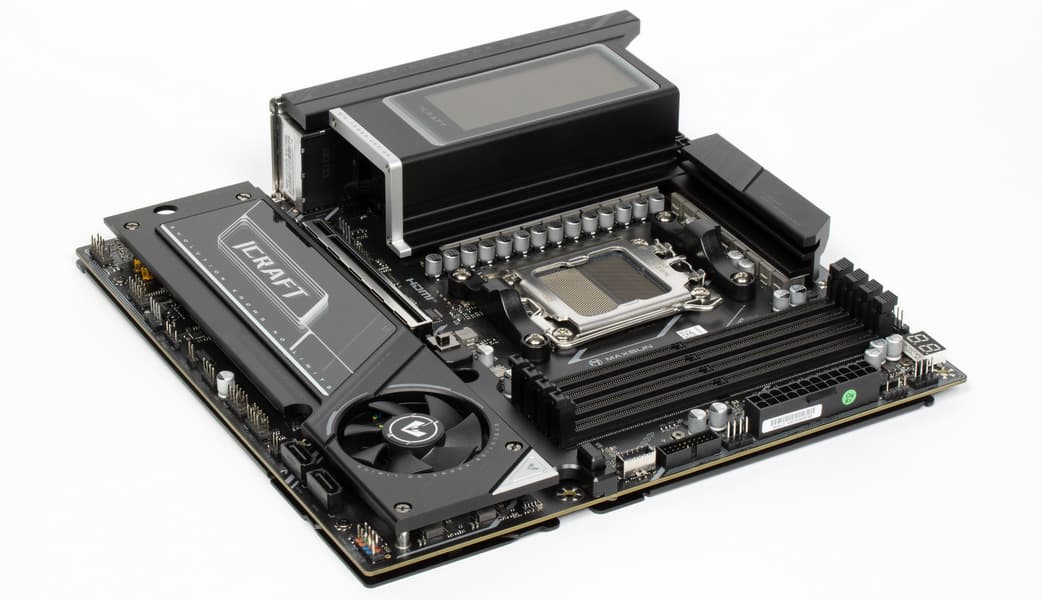

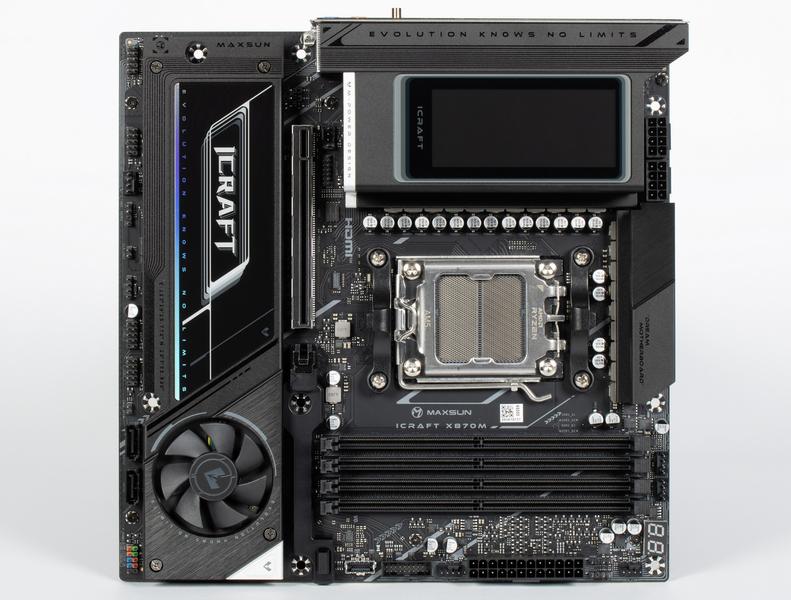

Объект сегодняшнего исследования: материнская плата Maxsun iCraft X870M.

Maxsun iCraft X870M поставляется в большой яркой красочной коробке почти премиум класса. Комплект размещен под платой в отдельном отсеке.

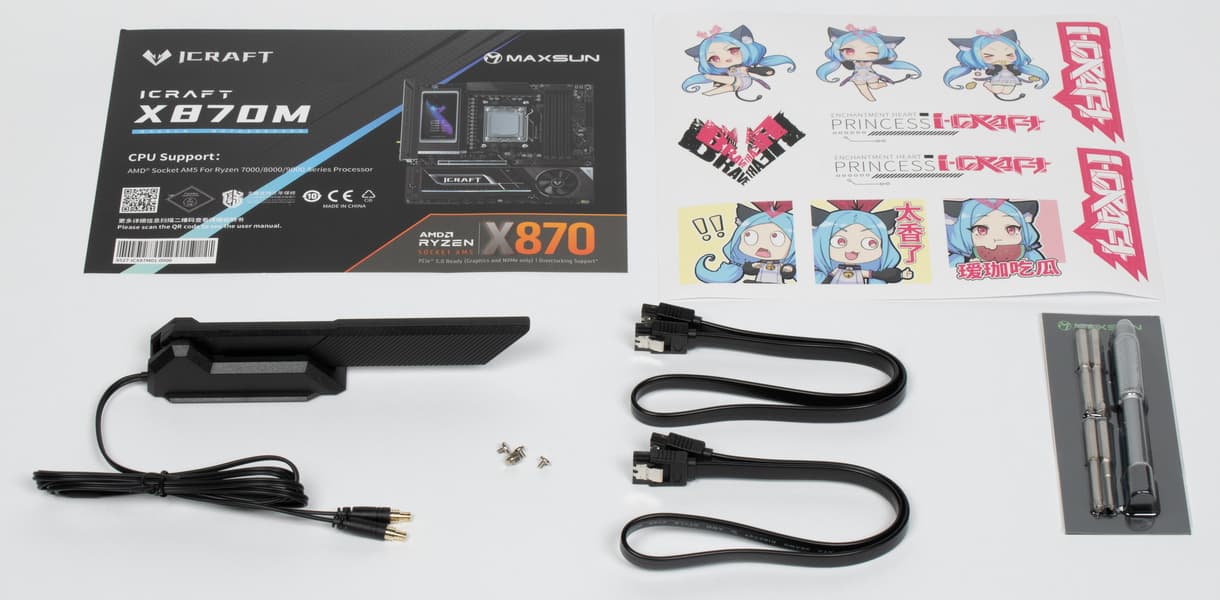

В комплект поставки входят:

• проспект с QR-кодом для скачивания руководства пользователя (его также можно скачать с сайта производителя),
• два кабеля SATA,
• антенна встроенного Wi-Fi-модуля с подставкой,

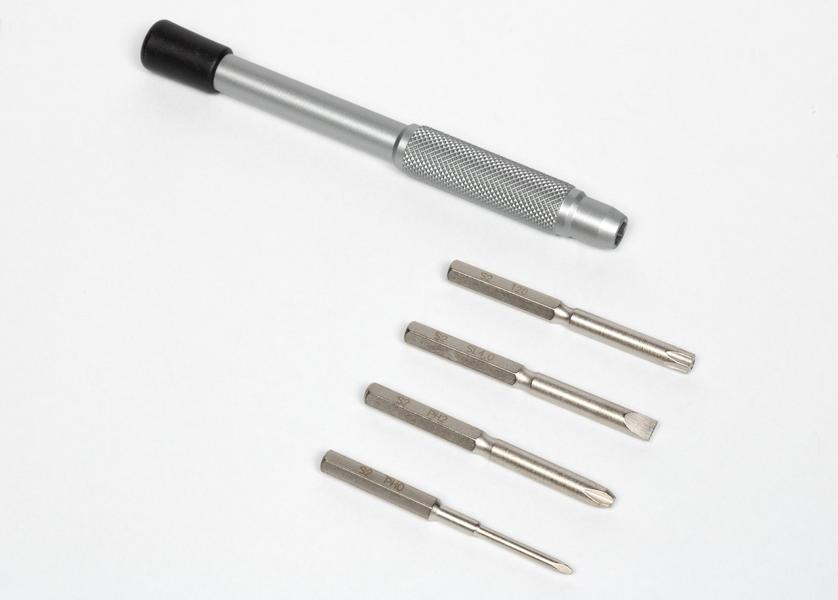

• бонусная отвертка с четырьмя насадками,

• запасные стойки и винты для слотов M.2,
• бонусный набор фирменных стикеров

ПО не поставляется, однако по-любому последние версии надо скачивать с вебсайта производителя.

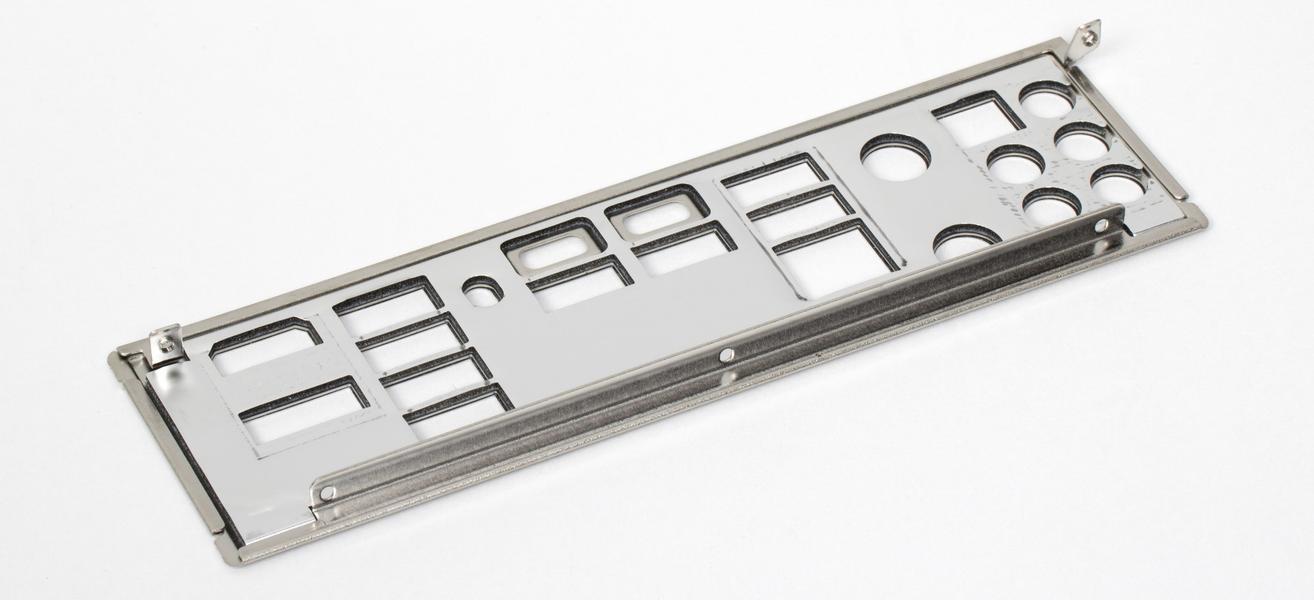

«Заглушка» на заднюю панель с разъемами уже смонтирована на самой плате.

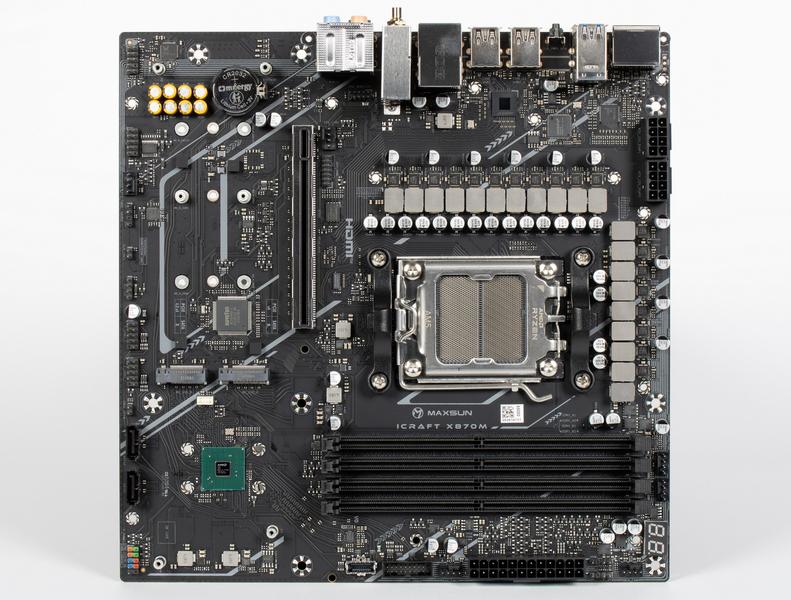

Форм-фактор Mini-ITX имеет размеры 170×170 мм, microATX до 244×244 мм, ATX до 305×244 мм, а E-ATX — до 305×330 мм. Материнская плата Maxsun выполнена в форм-факторе microATX, имеет размеры 244×244 мм, и на ней имеются 8 монтажных отверстий для установки в корпус.

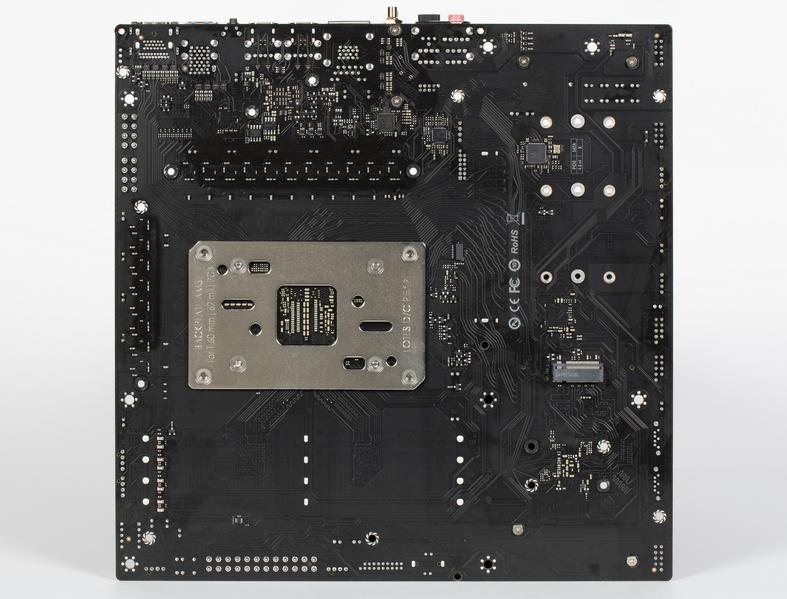

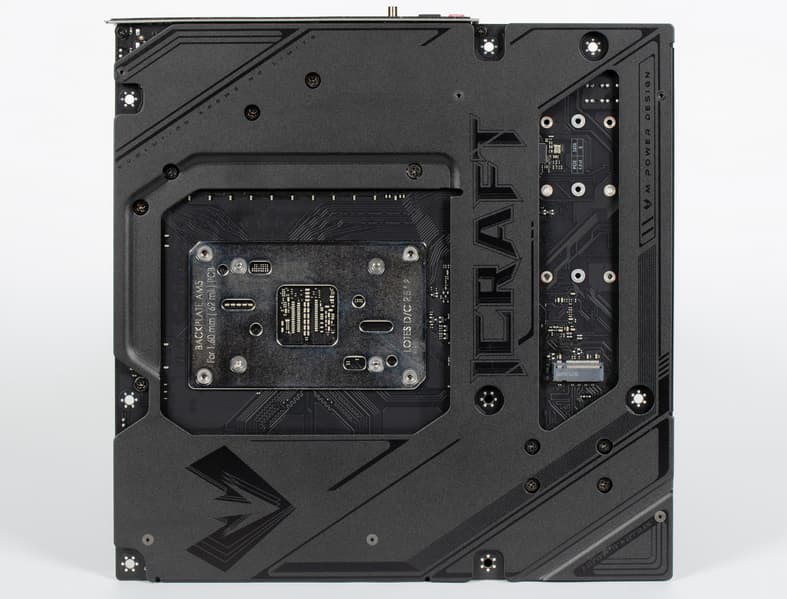

На оборотной стороне имеется слот M.2, несколько контроллеров и обычная масса мелких электронных логических элементов. Текстолит обработан неплохо: во всех точках пайки срезаны острые концы.

Там же установлена защитная пластина (бэкплейт) из алюминия с электроизоляционным покрытием с вырезом в месте размещения слота M.2.

Традиционная таблица с перечнем функциональных особенностей.

Схема работы связки чипсет+процессор.

Все процессоры Ryzen 7000/8000/9000 поддерживают:

• 3 порта USB 3,2 Gen2 Type-C,
• 1 порт USB 3,2 Gen2 Type-A,
• 1 порт USB 2.0,

Только Ryzen 7000/9000 поддерживают:

• 28 линий ввода-вывода (включая PCI-E 5.0, в случае работы с A620 пониженные до версии 4.0):
  • 4 линии из них (в случае чипсета A620 пониженные до версии 3.0) идут на взаимодействие с чипсетом,
  • 16 линий — это PCI-E 4.0 слот для видеокарт,
  • Осталось 8 линий PCIe 4.0:
    • 4 линии — это слот M.2,
    • остальные 4 могут конфигурироваться производителями материнских плат на выбор.

Только Ryzen 8700/8600 поддерживают:

• 20 линий ввода-вывода (PCIe версии 4.0):
  • 4 линии из них (в случае чипсета A620 пониженные до версии 3.0) идут на взаимодействие с чипсетом,
  • 8 линий — это PCI-E 4.0 слот для видеокарт,
  • Осталось 8 линий PCIe 4.0:
    • 4 линии — это слот M.2,
    • остальные 4 могут конфигурироваться производителями материнских плат на выбор.

Только Ryzen 8500/8300 поддерживают:

• 14 линий ввода-вывода (PCIe версии 4.0):
  • 4 линии из них (в случае чипсета A620 пониженные до версии 3.0) идут на взаимодействие с чипсетом,
  • 4 линии — это PCI-E 4.0 слот для видеокарт,
  • Осталось 6 линий PCIe 4.0:
    • 4 линии — это слот M.2,
    • остальные 2 могут конфигурироваться производителями материнских плат на выбор.

В свою очередь чипсет X870 поддерживает до:

• 6 портов USB 3.2 Gen2,
• 1 порт USB 3.2 Gen2×2,
• 6 портов USB 2.0,
• 2 портов USB4;
• 12 линий ввода-вывода:
  • распределение линий: 8 PCIe 4.0 + 4 PCIe 3.0;
  • линии PCIe 3.0 могут включать до 4 портов SATA .

Из этой общей суммы следует минусовать 4 линии PCIe 4.0 для обеспечения хаба USB4 — ASMedia ASM4242 (по усмотрению производителя матплат эти линии могут быть взяты или у CPU, или у X870).

Таким образом в сумме от тандема X870+Ryzen 7000/9000 мы получаем:

• 16 PCI-E 5.0 линий для видеокарт (от процессора);
• 1 порт USB 3.2 Gen2×2 (от чипсета);
• 10 портов USB 3.2 Gen2 (4 от процессора, 6 от чипсета);
• 7 портов USB 2.0 (1 от процессора, 6 от чипсета);
• 4 порта SATA 6Гбит/с (от чипсета, входят в состав линий PCIe 3.0)
• 8 линий PCIe 5.0 (от процессора), 4 из которых — на слот М.2, 4 — могут идти на поддержку USB4 или образовывать разные варианты комбинаций портов и слотов (в зависимости от производителя материнских плат);
• 8 линий PCI-E 4.0 (от чипсета), которые могут образовывать разные варианты комбинаций портов и слотов, из них 4 могут идти на поддержку USB4 (в зависимости от производителя материнских плат);
• 4 линии PCI-E 3.0 (от чипсета), которые могут образовывать разные варианты комбинаций портов и слотов (в зависимости от производителя материнских плат).

Итого: до 18 портов USB, 20 — 4 (линии на поддержку USB4) = 16 свободных PCI-E линий (включая до 4 портов SATA).

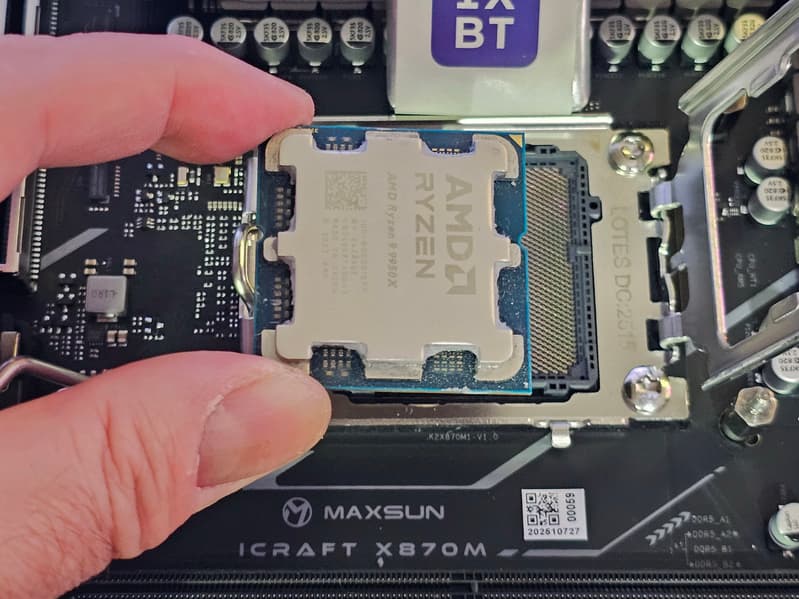

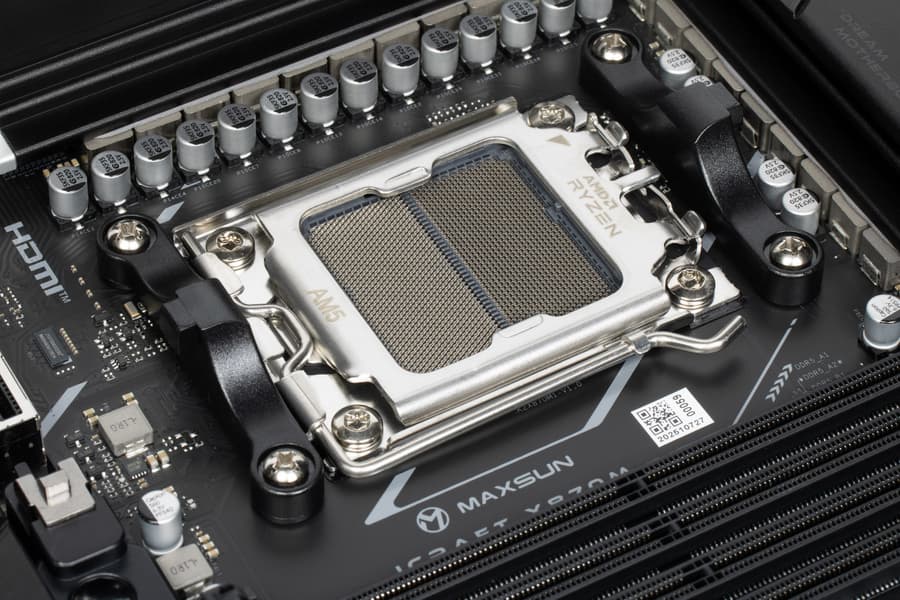

Плата Maxsun поддерживает процессоры AMD поколений 7xxx/8xxx/9xxx, выполненные под разъем (сокет) AM5.

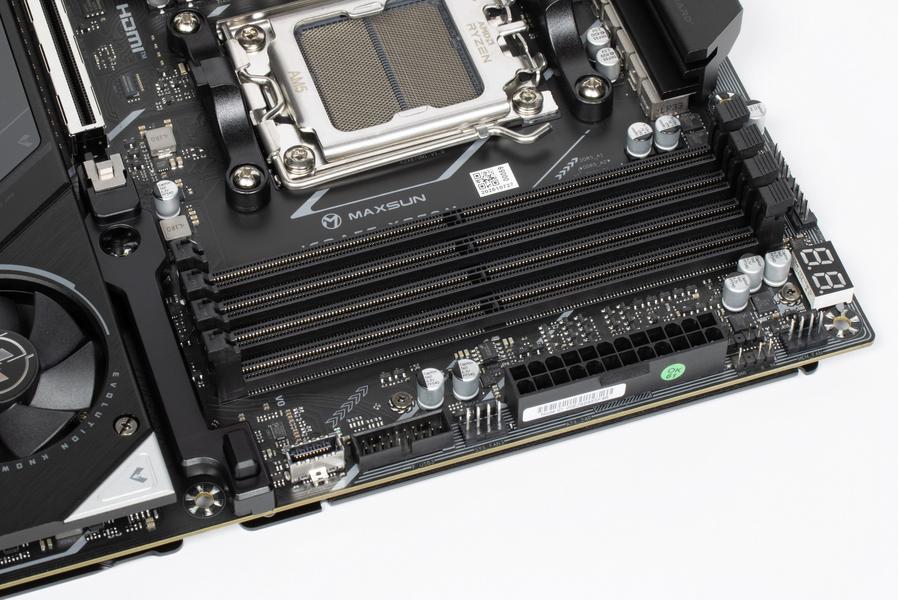

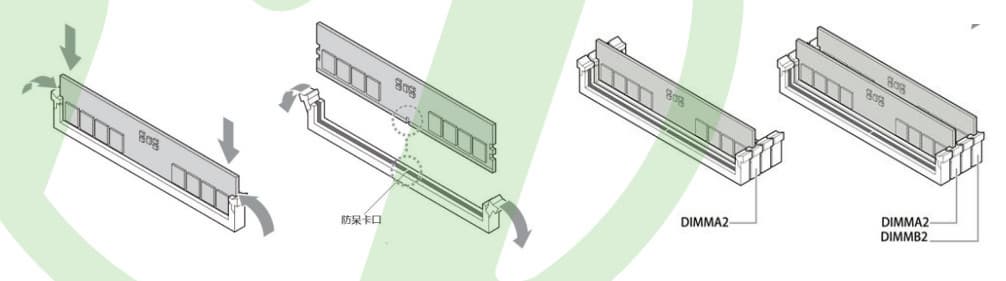

Для установки модулей памяти на плате имеется четыре DIMM-слота (для работы памяти в Dual Channel в случае использования всего 2 модулей их следует устанавливать в А2 и B2).

Поколения Ryzen 7xxx/8xxx/9xxx поддерживают как модули памяти DDR5 c Intel XMP (Extreme Memory Profile), так и модули с проприетарным от AMD профилем Expo. Плата поддерживает небуферизованную память DDR5, а максимальный объем памяти составляет 256 ГБ. Поддерживаются профили XMP и Expo, а также модули CUDIMM.

Слоты DIMM не имеют металлической окантовки.

Выше мы изучили потенциальные возможности тандема X870+Ryzen, а теперь посмотрим, что из этого и как реализовано в данной материнской плате.

Вначале изучим распределение линий PCIe от системного чипсета X870.

• Слот M.2_B (4 линии PCIe 4.0);
• Слот M.2_C (4 линии PCIe 4.0);
• Realtek RTL8126 (Ethernet 5Gb/s) (1 линия PCIe 3.0);
• MediaTek MT7925 WIFI7/BT (Wireless) (1 линия PCIe 3.0);
• Порты SATA ½ (2 линии PCIe 3.0);

12 линий PCIe (8 PCIe 4.0 + 4 PCIe 3.0 (2 SATA)) оказались занятыми.

Теперь посмотрим выше на то, как работают процессоры в данной конфигурации. У всех Ryzen 7xxx/9xxx — 24 линии PCIe (плюс 4 линии на даунлинк с чипсетом). Смотрим распределение:

• Порт M.2 (M.2_A) (4 линии PCIe 5.0);
• Слот PCIe x16_1 (16 линий PCIe 5.0);
• Контроллер ASMedia ASM4242 (хаб портов USB4) (4 линии PCIe 4.0)

В процессорах Ryzen встроен контроллер High Definition Audio (HDA), связь с аудиокодеками выпусков до RTL 4xxx идет путем эмуляции PCI шины (как и в нашем случае), а вот начиная с RTL4xxx, требуются уже линии USB 2.0.

В целом про слоты PCIe и M.2.

Всего на плате есть 1 слот PCIe в форм-факторе x16 (для видеокарт или других устройств).

Как видим, перераспределений линий PCIe на этой материнке нет, поэтому и мультиплексоров нет.

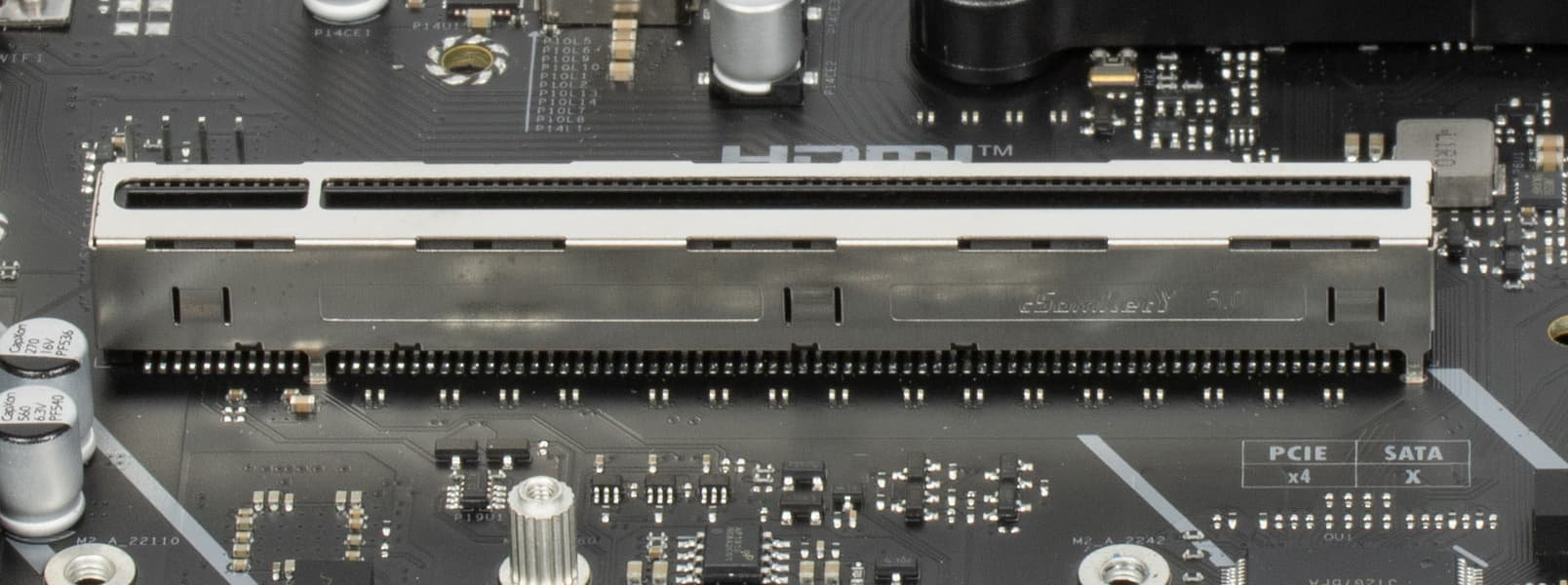

Слот PCIe x16 имеет металлическое армирование: защиту из нержавеющей стали. Все это увеличивает надежность. Кроме того, такая защита предохраняет слот от электромагнитных помех.

Матплата позволяет смонтировать СО любого размера.

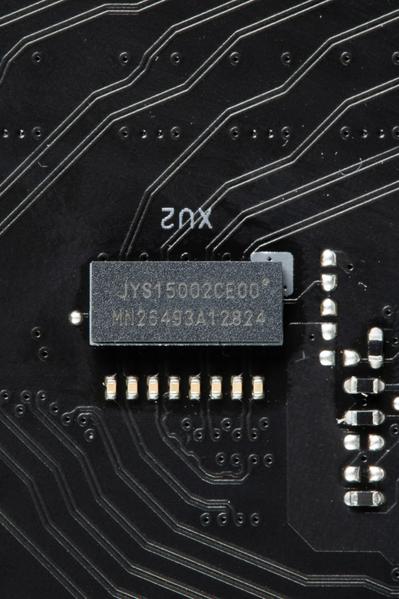

Имеются усилители (ре-драйверы) шины PCIe 5.0 от Lerain.

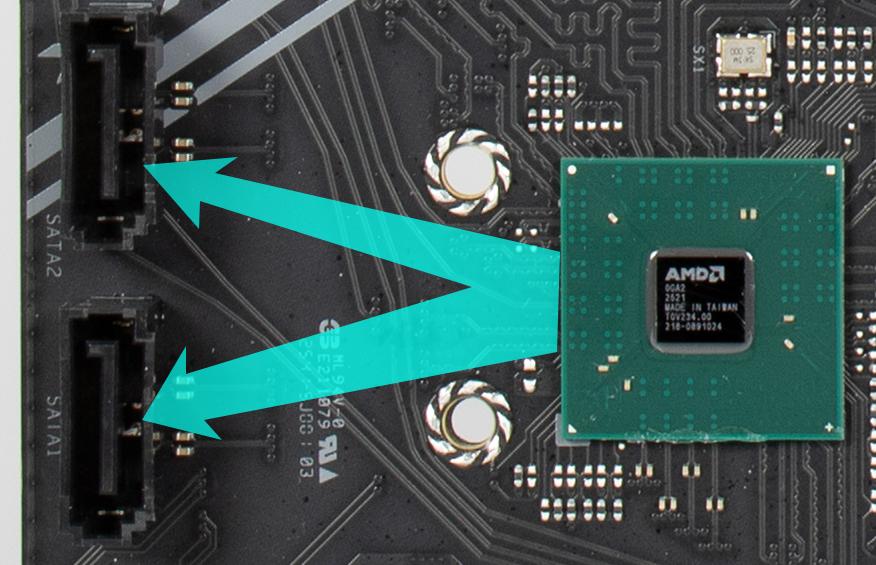

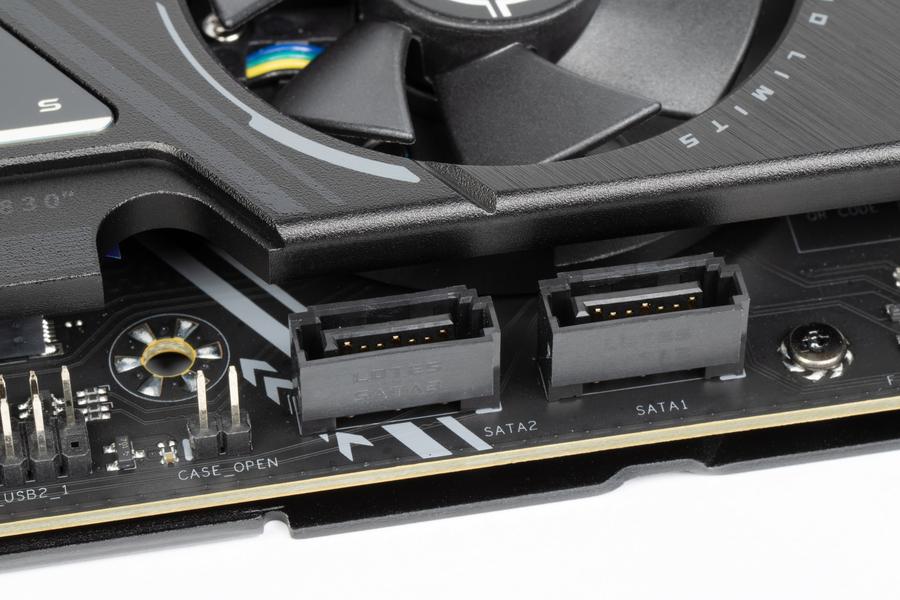

Всего у платы 2 разъема Serial ATA 6 Гбит/с + 3 слота для накопителей в форм-факторе M.2. 2 порта SATA 1,2 реализованы через чипсет X870 и размещены в нижнем углу матплаты, ориентированы вертикально.

Теперь по слотам M.2

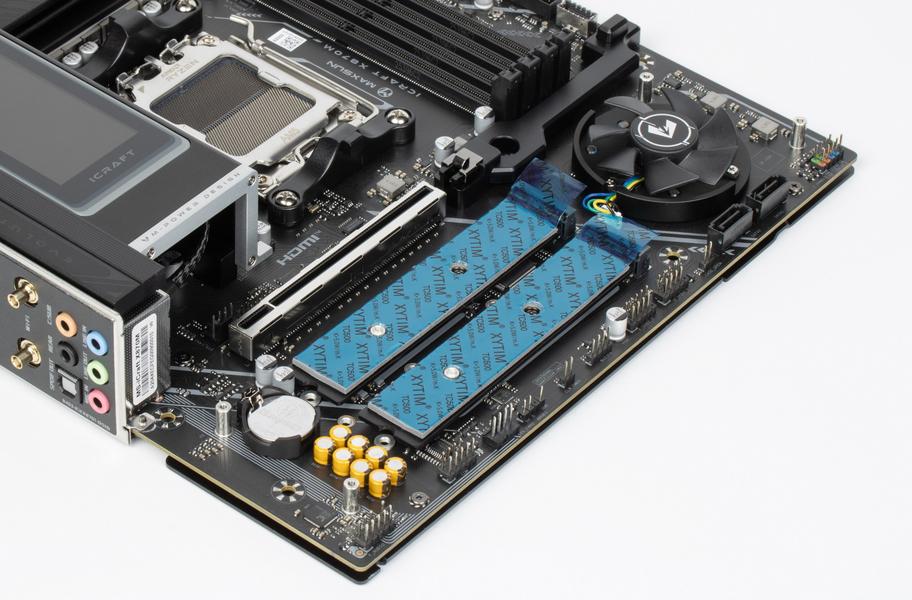

Материнская плата имеет 3 гнезда форм-фактора М.2. Два слота (M.2_A/B) на лицевой стороне платы.

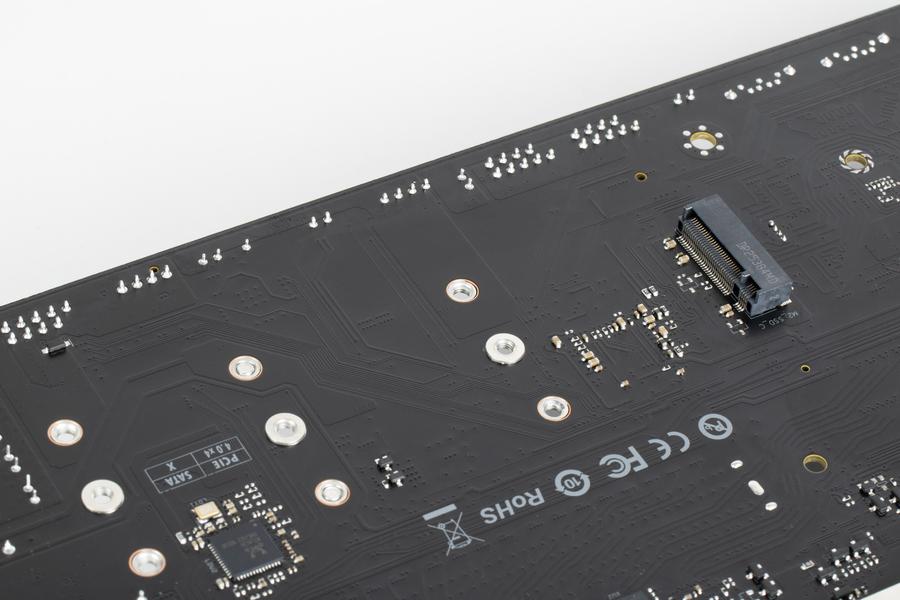

А один слот M.2_C — на оборотной.

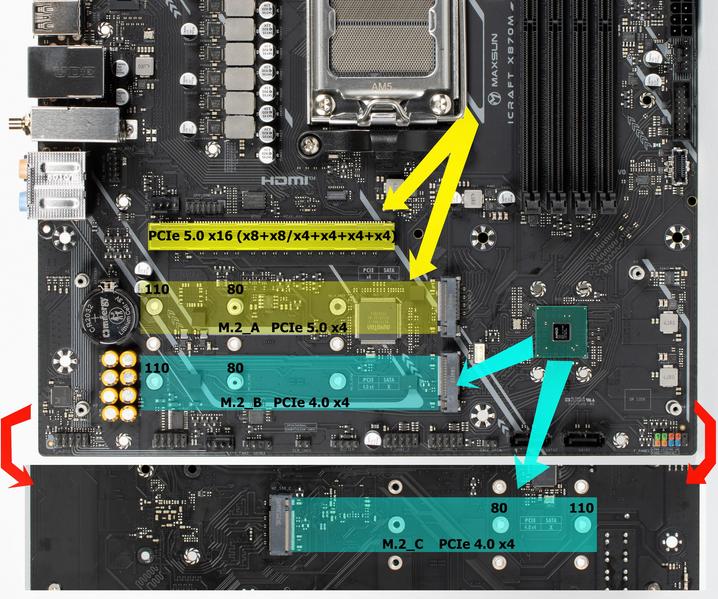

Второй и третий слоты M.2 (M.2_B/C) получают данные от чипсета X870 (PCIe 4.0), а первый M.2_A — от CPU (PCIe 5.0). Все слоты M.2 работают с модулями только с PCIe интерфейсом. Все слоты M.2 поддерживают модули с размерами 22110 и 2280.

Только два слота M.2, размещенные на лицевой стороне PCB, имеют штатное охлаждение в виде одного общего радиатора. У этих же слотов M.2_A/B имеются еще радиаторы для охлаждения тыльных сторон модулей SSD. Слот M.2_C — без охлаждения в силу его расположения на оборотной стороне матплаты.

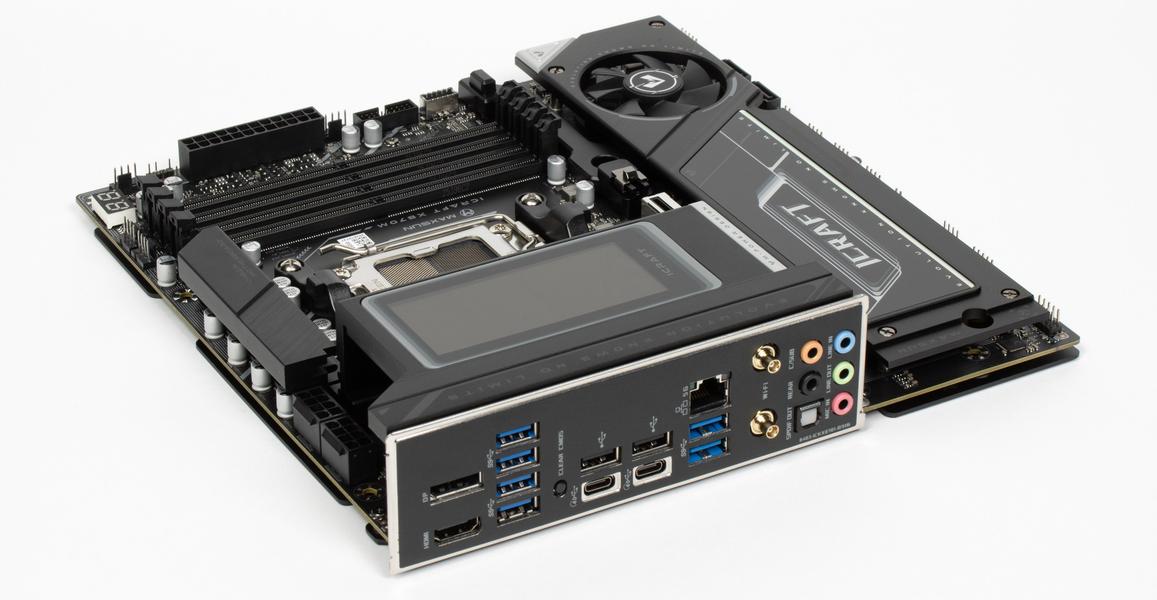

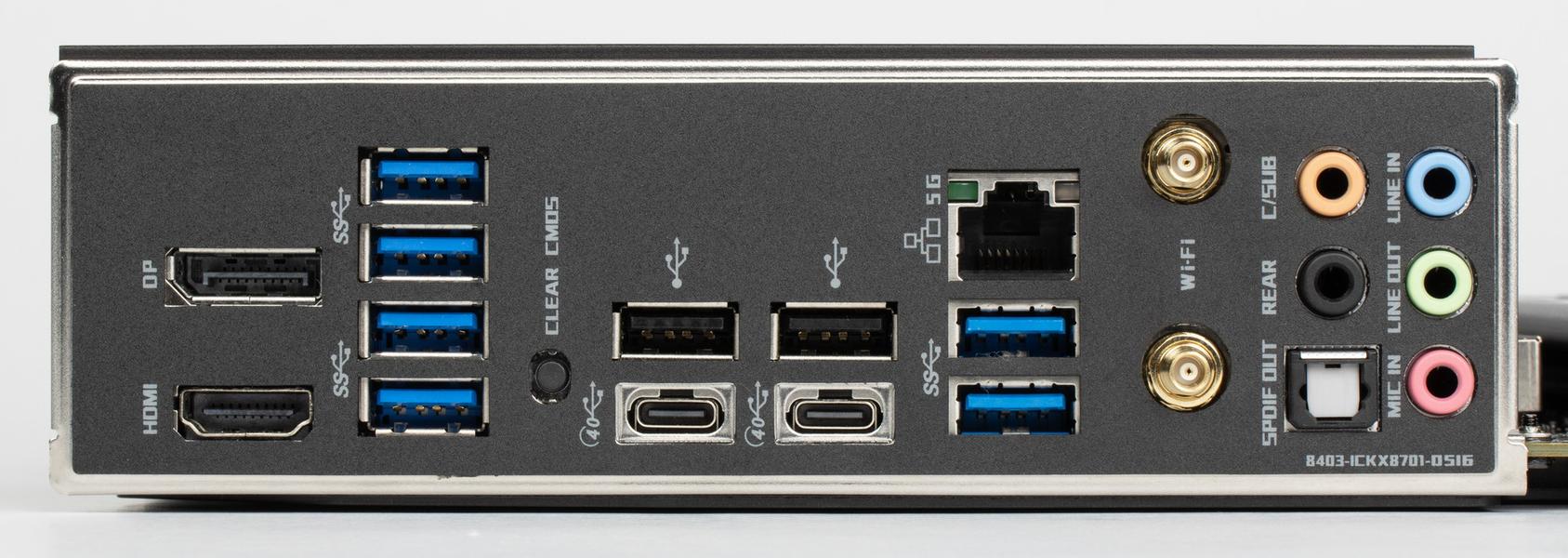

Большинство портов выведено на заднюю панель матплаты.

Напомню, что чипсет X870 способен реализовать максимально: 6 портов USB 3.2 Gen2/1, 1 USB 3.2 Gen2×2, 6 портов USB 2.0. Процессор Ryzen 7000/8000/9000 способен реализовать до 4 портов USB 3.2 Gen2 и 1 USB 2.0.

Чипсет также обладает 12ю линиями PCIe, которые идут на поддержку накопителей, сетевых и иных контроллеров (я выше уже показал на что и как расходуются все 12 линий).

Всего на материнской плате — 17 портов USB:

Таким образом:

Через CPU не реализован ни один порт USB.

Через чипсет X870 реализовано портов USB (выделенных и на поддержку):

• 1 выделенный USB 3.2 Gen2;
• 4 выделенных USB 3.2 Gen1;
• на поддержку контроллера ASMedia ASM1074 — 1 линия USB 3.2 Gen1;
• на поддержку контроллера Nuvoton M252ZD2A — 1 линия USB 2.0;
• на поддержку BT (MediaTek MT7925) — 1 линия USB 2.0;
• 4 выделенных USB 2.0/1.1;

= 6 высокоскоростных портов и 6 USB 2.0 портов.

Плюс 12 линий PCIe, выделенные на поддержку иной периферии. Итого, у X870 в данном случае реализовано 18 высокоскоростных портов.

Контроллер Nuvoton M252ZD2A обеспечивает 2 выделенных порта USB 2.0, а также 2 линии USB 2.0 используются для поддержки контроллера ARGB и экрана LCD.

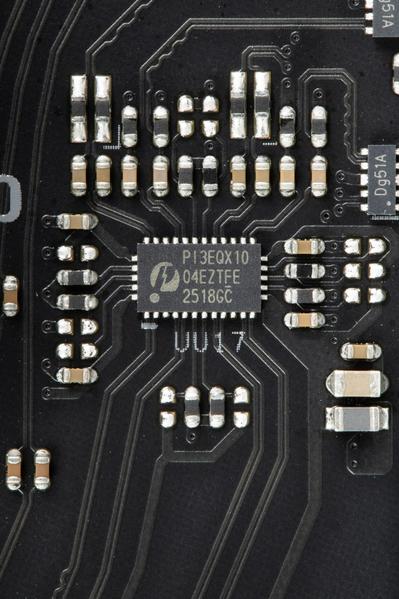

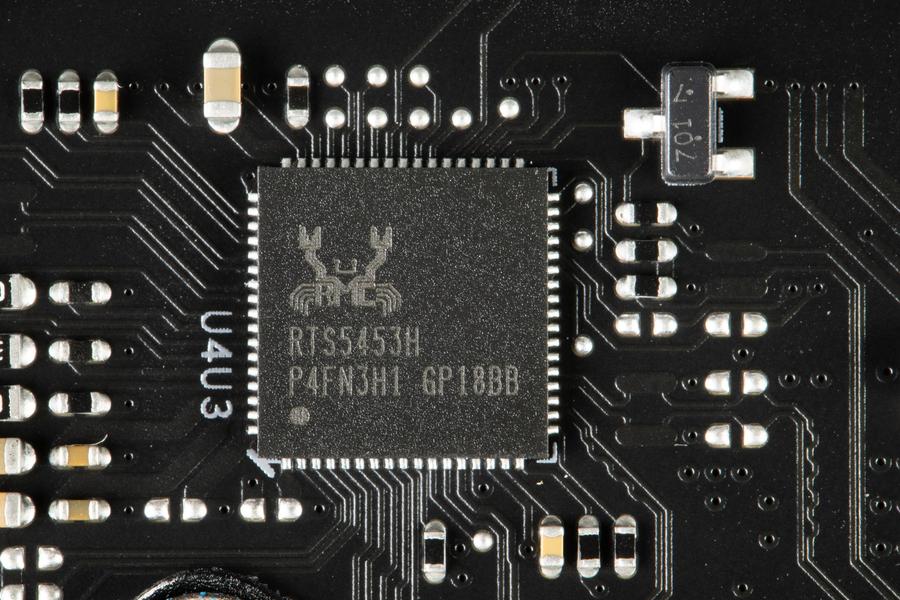

USB 3.2 Gen1 порты Type-A на задней панели оснащены ре-драйверами. А также порты USB 3.2 Gen2 (внутренний Type-C) и USB4 (Type-C на задней панели) оснащены усилителями питания для обеспечения быстрой зарядки мобильных устройств.

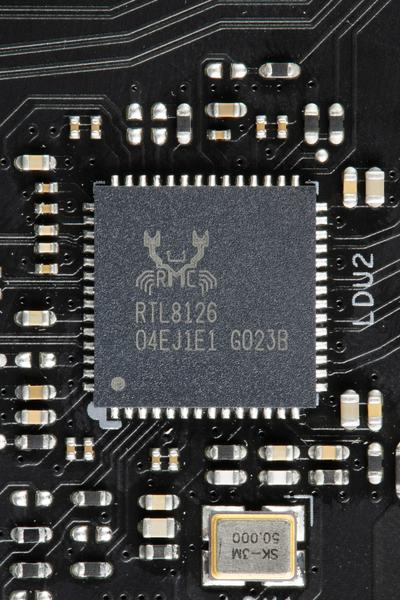

Материнская плата оснащена средствами связи хорошо. Имеется скоростной Ethernet-контроллер Realtek RTL8126, способный работать по стандарту 5 Гбит/с.

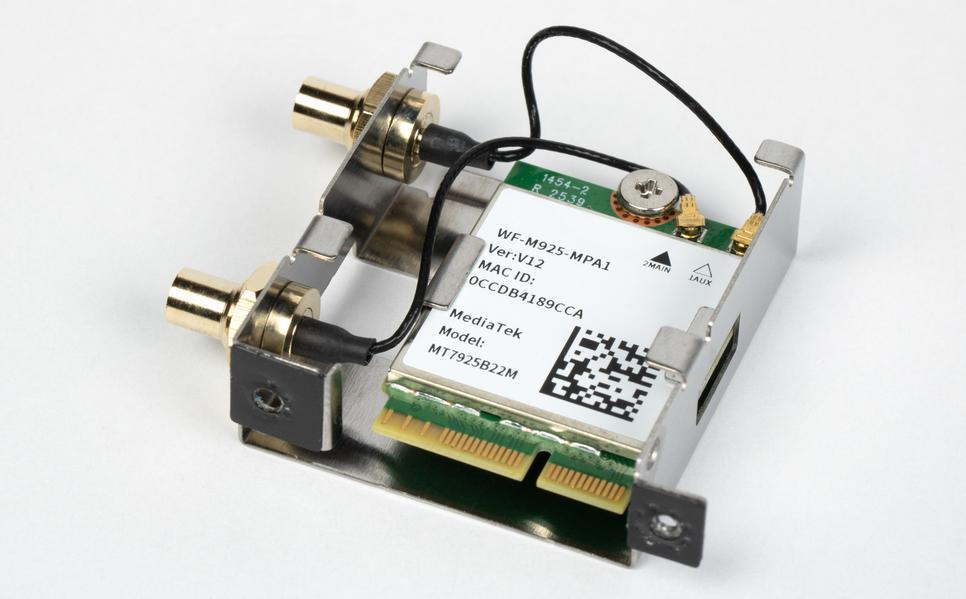

Имеется и комплексный беспроводной адаптер на контроллере MediaTek MT7925, через который реализованы Wi-Fi 7 (802.11a/b/g/n/ac/ax/be, 2,4/5/6 ГГц) и Bluetooth 5.4. Он установлен в слот M.2 (E-key), и его разъемы для выносных антенн выведены на заднюю панель.

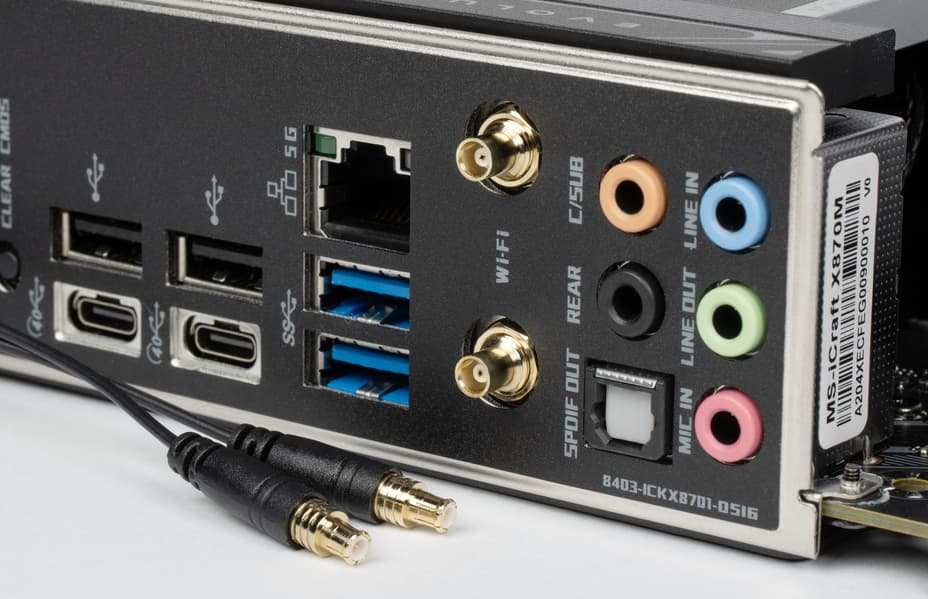

Отметим способ крепления антенн к задней панели портов без прикручивания (даже если имеется резьба для их привинчивания), надо просто вставить в разъемы на матплате.

Заглушка, традиционно надеваемая на заднюю панель, в данном случае уже надета, и изнутри экранирована для снижения электромагнитных помех.

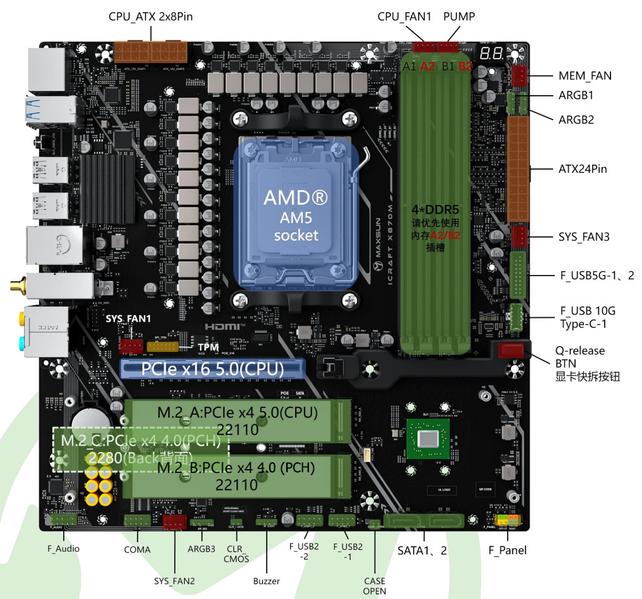

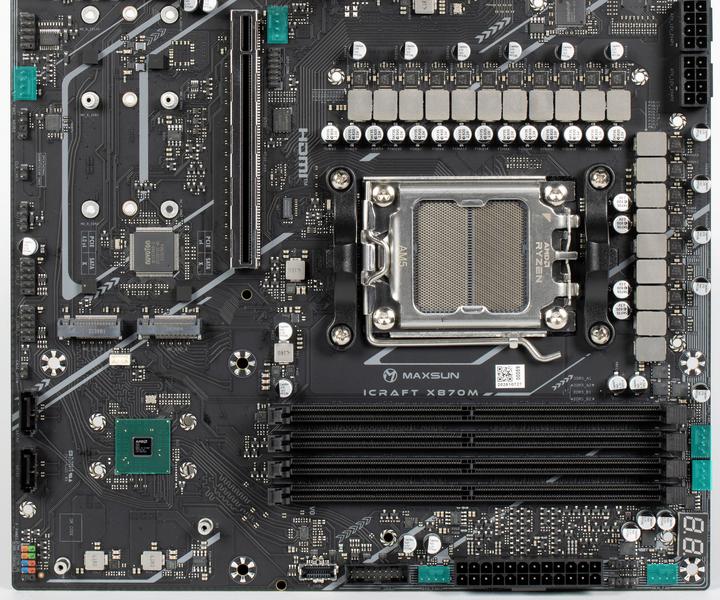

Разъемов для подключения вентиляторов и помп на самой плате — 6. Схема размещения коннекторов для систем охлаждения выглядит так:

Через ПО или BIOS контролируется все гнезда для подключения воздушных вентиляторов или помп: они могут управляться только через ШИМ, рассчитаны на максимальный ток 2 А и потребление до 24 Вт.

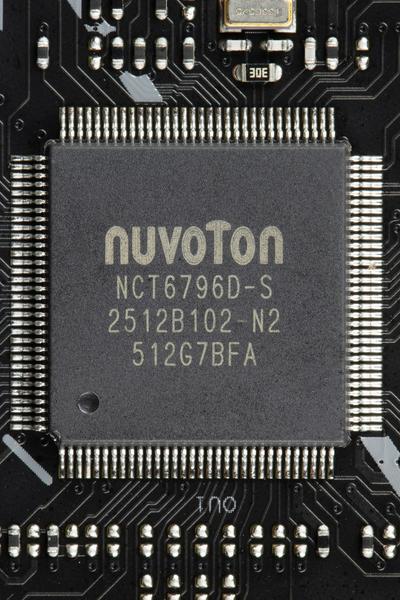

Отвечает за мониторинг состояния платы, координирует работу всех гнезд СО (а также в целом Multi I/O) контроллер Nuvoton NCT6796.

Матплата имеет гнезда вывода встроенной графики HDMI и DP.

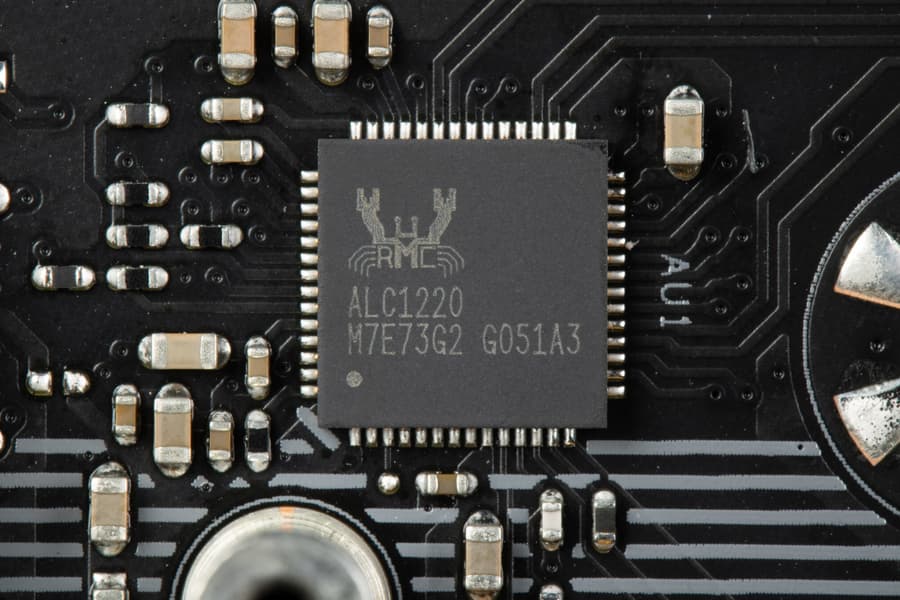

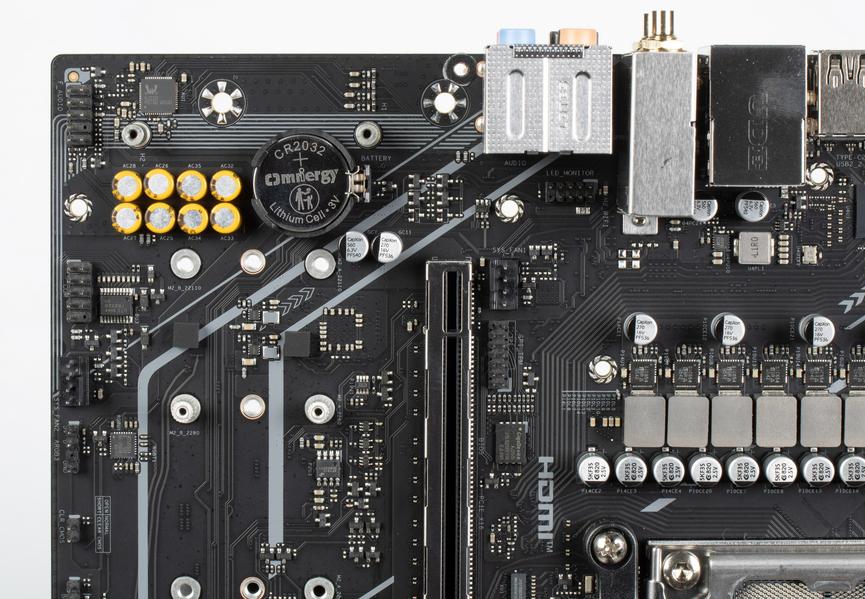

В данном случае плата оснащена аудиоподсистемой, где звуком заведует аудиокодек Realtek ALC1220, он целом обеспечивает вывод звука по схемам до 7.1 с разрешением до 24 бит /192 кГц.

В аудиоцепях платы применяются «аудиофильские» конденсаторы.

Ни ЦАП, ни операционного усилителя нет.

Аудиотракт вынесен на угловую часть платы, не пересекается с другими элементами. У платы на задней панели пять универсальных разъема по приему и выводу сигналов, а также оптический S/PDIF.

Настройка схем вывода — с помощью ПО, скачиваемого с сайта производителя.

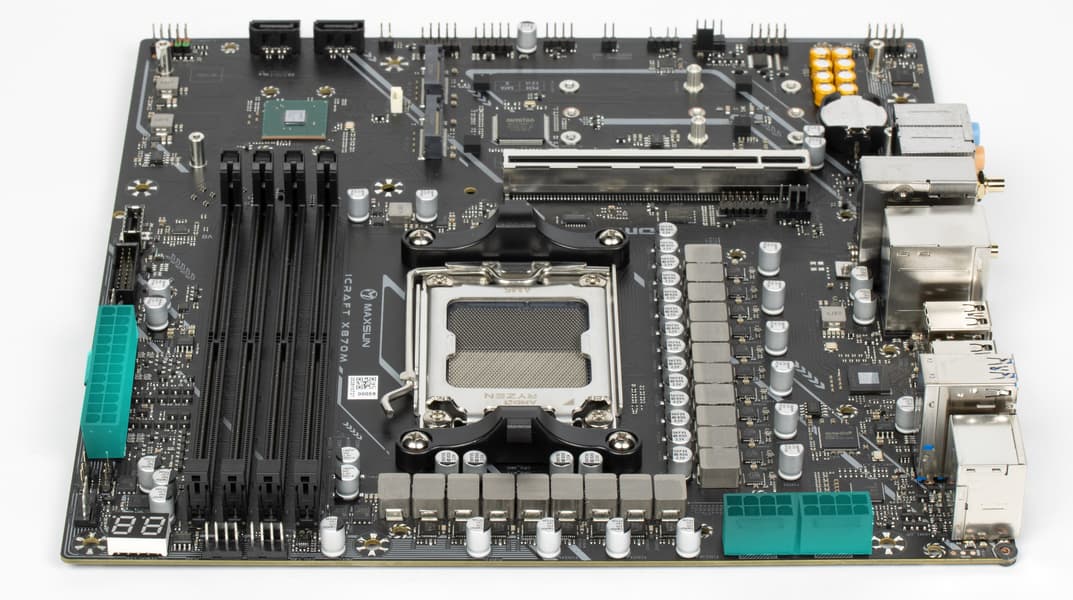

Для питания платы на ней предусмотрены 3 разъема: в дополнение к 24-контактному ATX (он на правой стороне платы (на фото — слева) здесь есть еще два 8-контактных EPS12V.

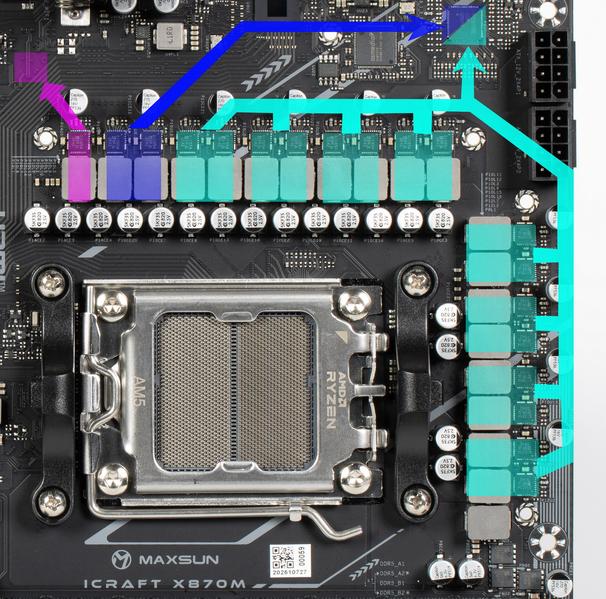

Внешне схема питания выглядит как 16+2+1: 16 фаз — ядро процессора, 2 фазы — SoC (I/O-чиплет Ryzen), 1 фаза — VDD_MISC (вывод встроенной графики).

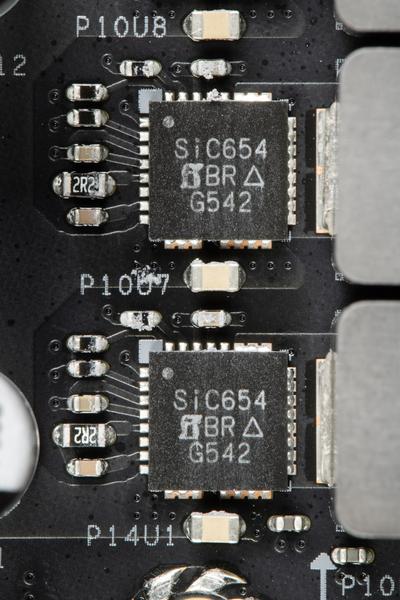

Каждый канал фазы имеет суперферритовый дроссель и транзисторную сборку SiC654 от Vishay (до 50A).

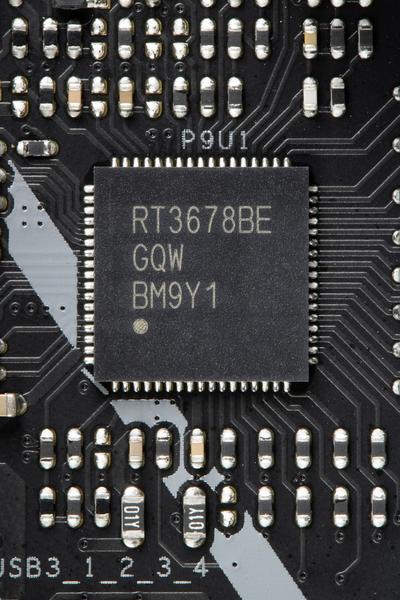

Управляет наборами фаз VCore и SoC (16+2) ШИМ-контроллер RT3678 от производителя Richtek. Он рассчитан максимум на 10 фаз, поэтому в нашем случае фазы питания процессора объединяются по-парно (параллельная схема 16 = 8×2), и фактически ШИМ-контроллер управляет 8+2 = 10 фазами.

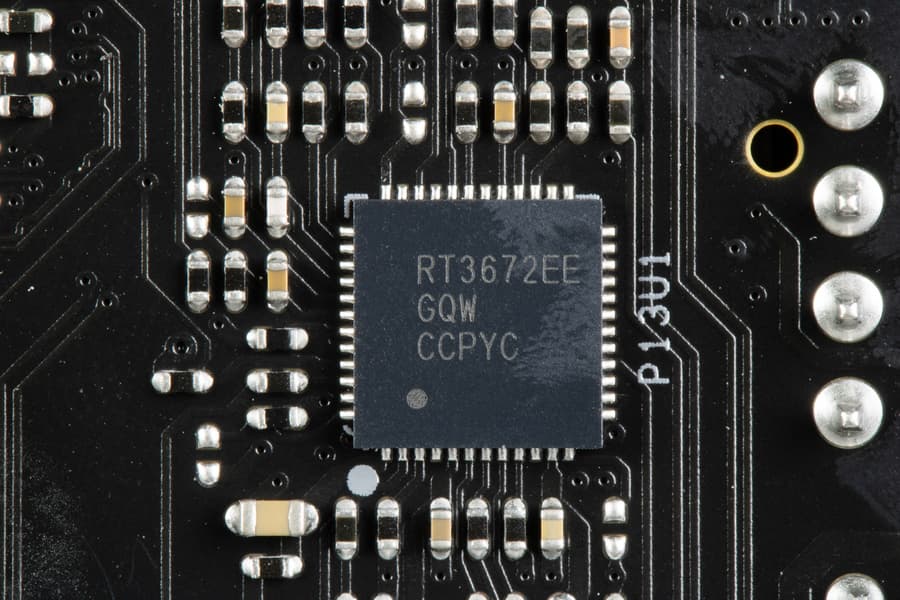

Фазой встроенной графики питания управляет ШИМ-контроллер RT3672 от Richtek, он находится на оборотной стороне платы.

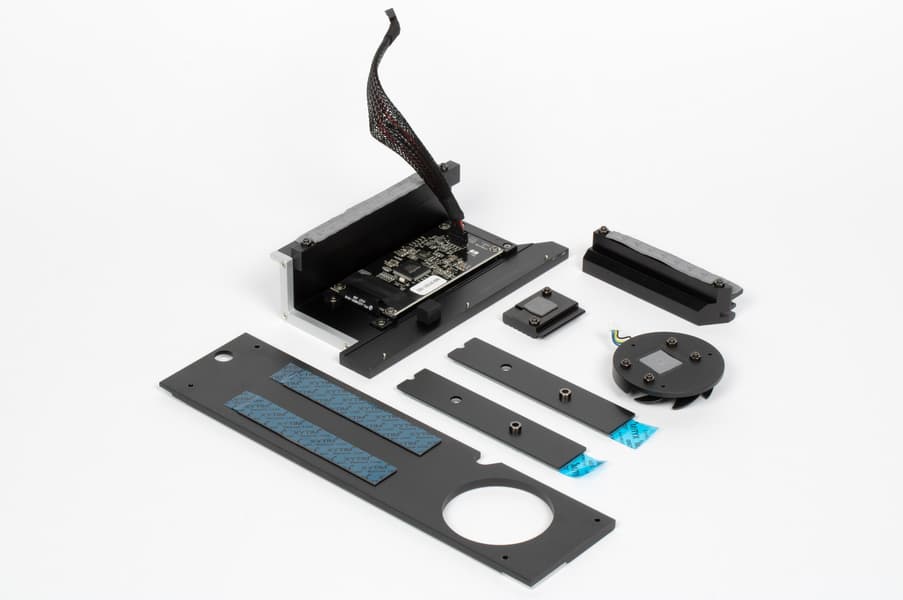

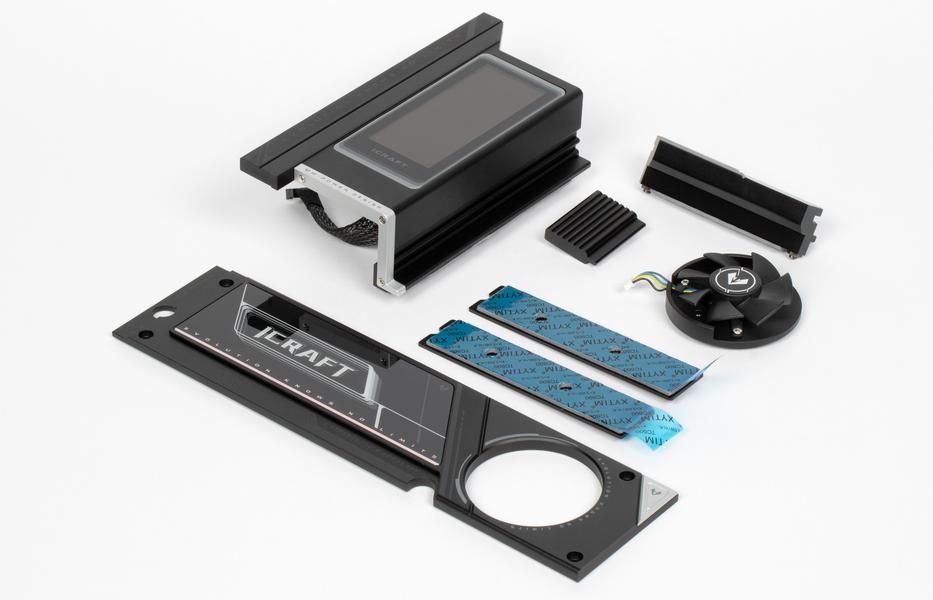

На этой плате не все потенциально сильно греющиеся элементы имеют свои собственные радиаторы.

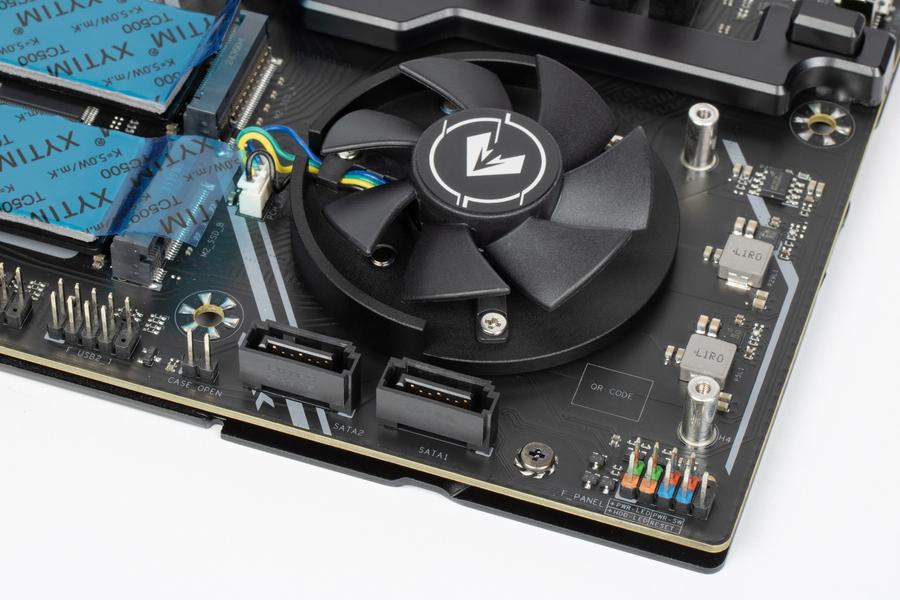

Охлаждение чипсета (один радиатор) организовано отдельно от силовых преобразователей, особо следует отметить, что инженеры Maxsun снабдили чипсетный радиатор небольшим вентилятором (хотя в принципе эти чипы Promontory21 никогда не нуждались в более интенсивном охлаждении, довольствуясь даже относительно небольшими радиаторами).

VRM-секция имеет свои два раздельных радиатора.

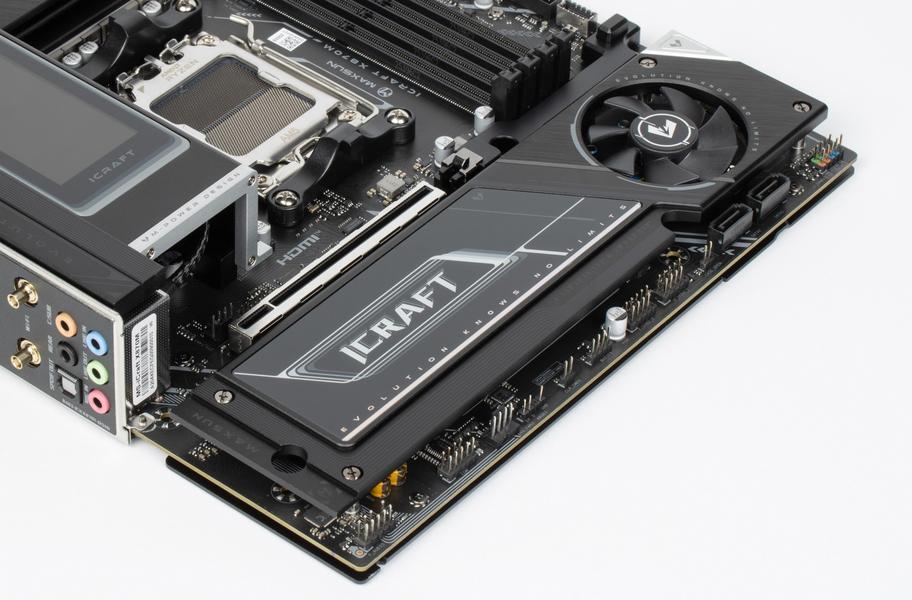

Отмечу, что два M.2 слота, расположенные на лицевой стороне матплаты, оснащены единым общим радиатором.

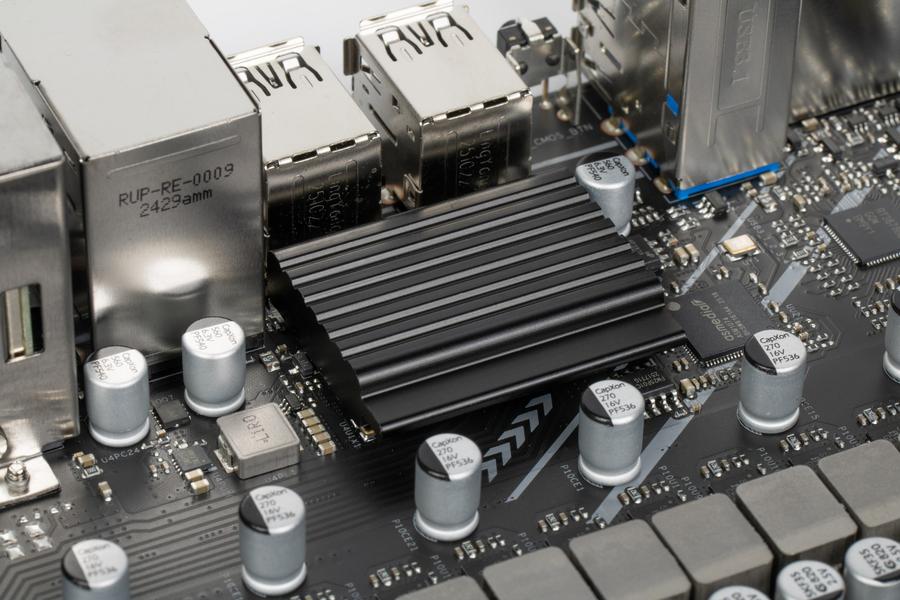

Хаб USB4 ASM4242 имеет свой небольшой радиатор.

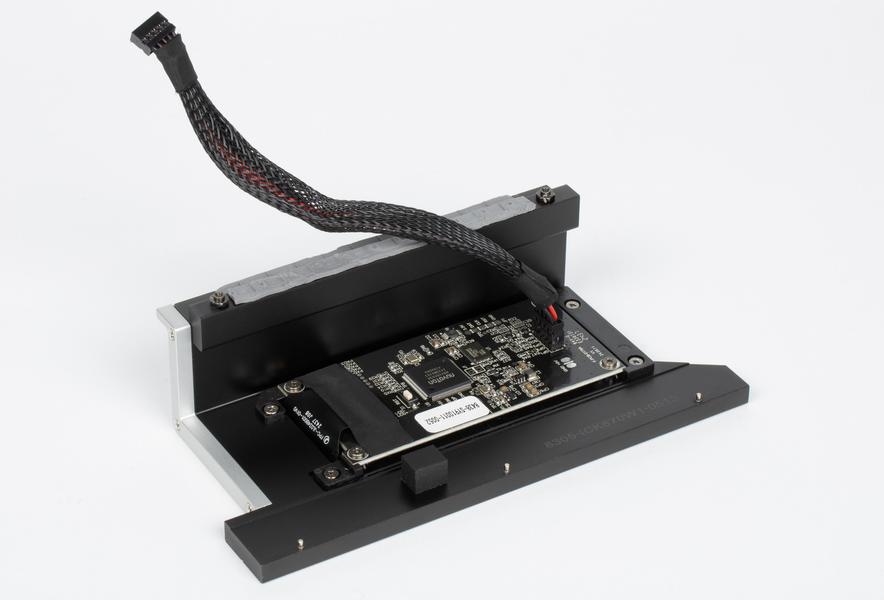

На кожухе радиатора VRM, что прикрывает задние порты матплаты, имеется экран со своим контроллером, подключаемым к внутреннему порту USB 2.0 на плате.

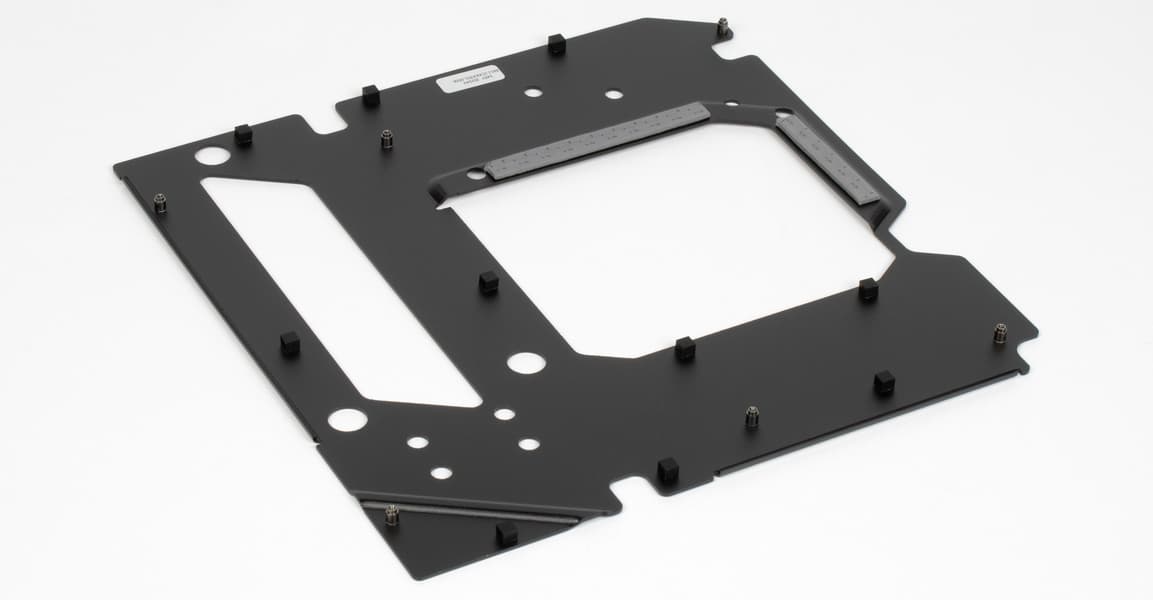

Напомню, что материнская плата имеет бэкплейт. Эта пластина имеет не только защитную функцию, но и участвует в охлаждении оборотной стороны матплаты в области VRM.

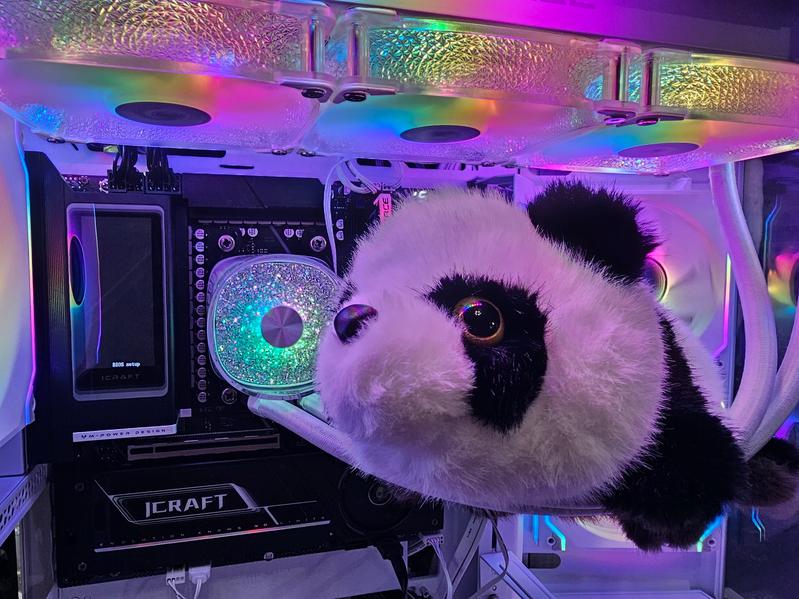

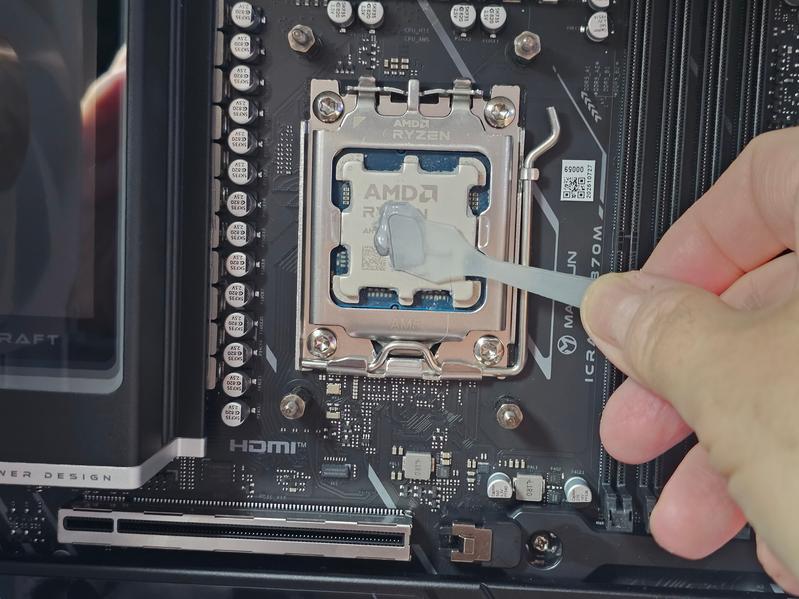

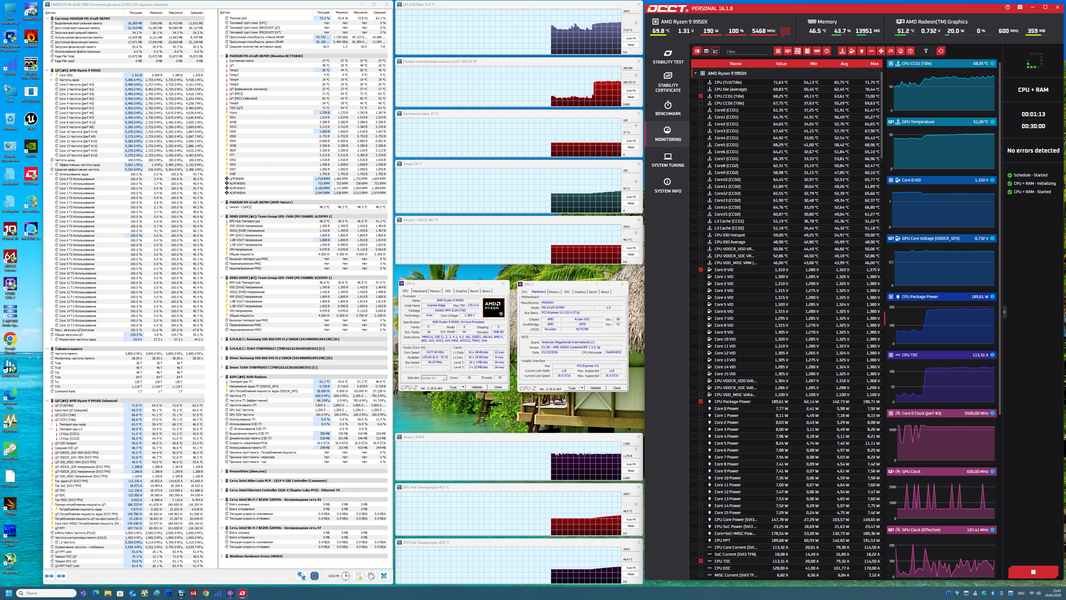

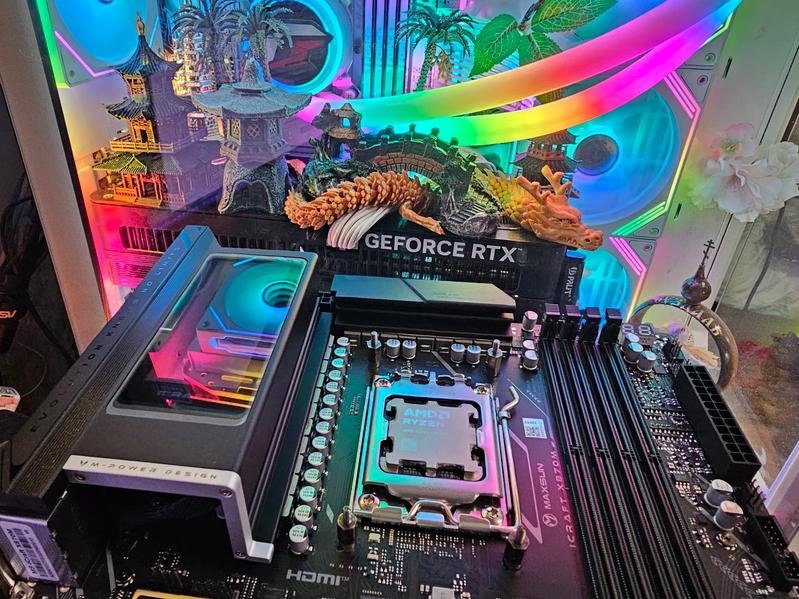

Запускаем все в режиме по умолчанию. Затем нагружаем тестами от OCCT.

Учитывая хорошую систему питания матплаты и с учетом стрессовой нагрузки авторазгон процессора сработал на уровне 5,3 — 5,7 ГГц по ядрам. Его максимальный нагрев был в пределах 72 градусов, а максимум потребления не превышал 191 Вт. При этом стоит отметить, что во всех этих испытаниях мы не получили никаких нареканий на работу сопутствующих блоков, никаких перегревов или странных явлений не было.

Очень многое в авторазгоне зависит от системы питания. Все ШИМ-контроллеры программируемые, вся информация о них — в UEFI BIOS, откуда и приходят режимы работы CPU в том или ином случае.

Maxsun iCraft X870M — относительно недорогая (около 18 тысяч рублей) материнская плата на чипсете топового уровня для платформы AMD AM5. Она имеет форм-фактор microATX, предназначена для компактных ПК, но смотрится при этом весьма привлекательно, учитывая наличие экранчика на кожухе задних портов.

У нее 17 портов USB разных видов, включая 2 USB4 (Type-C), 1 USB 3.2 Gen2 (внутренний Type-C), 8 USB 3.2 Gen1 (в виде портов Type-A и внутренних). Плата имеет всего один слот расширения — PCIe 5.0×16 для видеокарт. Зато для SSD есть аж три слота M.2 (один из них подключен к процессору линиями PCIe 5.0, второй и третий — к чипсету линиями PCIe 4.0) — правда, третий слот расположен с обратной стороны текстолита, так что с охлаждением будут проблемы.

В арсенале платы также есть 2 порта SATA и 6 разъемов для вентиляторов. Система питания процессора хорошая, способная обеспечить работу даже топовых процессоров с разблокированным множителем с приличным запасом на разгон. Плата имеет адекватную систему охлаждения, два слота M.2 на лицевой стороне снабжены единым радиатором. Сетевые возможности включают проводной контроллер 5 Гбит/с и беспроводной Wi-Fi 7 + Bluetooth 5.4. В числе плюсов платы можно упомянуть возможности для подключения дополнительных ARGB-устройств, а также поставку с бонусами в виде многоцелевой отвертки и ярких стикеров. Конечно же, стоит еще раз упомянуть наличие экранчика в районе задних портов, на который можно выводить как данные мониторинга, так и разного рода анимации и картинки.

В номинации «Оригинальный дизайн» плата Maxsun iCraft X870M получила награду:
