Сетевой накопитель Thecus N2810: двухдисковая модель на платформе Intel Braswell
Содержание
Компания Thecus, один из крупных производителей сетевых накопителей, была создана почти двенадцать лет назад. На протяжении этого времени ее разработчики представили множество инноваций для данного сегмента, включая режим медиаплеера, сетевое подключение 10 Гбит/с и встроенный ИБП. Сегодня этот производитель предлагает более трех десятков моделей сетевых накопителей на базе операционной системы Linux для разных сегментов рынка — от домашних пользователей до корпораций. В начале года компания представила обновленную версию своего встраиваемого программного обеспечения и двухдисковую модель на платформе Intel Braswell.
Устройство Thecus N2810 формально позиционируется в сегмент SMB, но может быть интересно и домашним пользователям. В частности, их может привлечь возможность работы с видеоконтентом в формате 4K, а также интересное соотношение производительности и стоимости.
Комплект поставки
Сетевой накопитель поставляется в картонной коробке, на которой есть ручка для удобной транспортировки. Оформлена коробка достаточно интересно, хотя для данного типа оборудования этот момент не очень важен. В частности, приводятся фотографии устройства, описание комплекта поставки и некоторые технические характеристики.

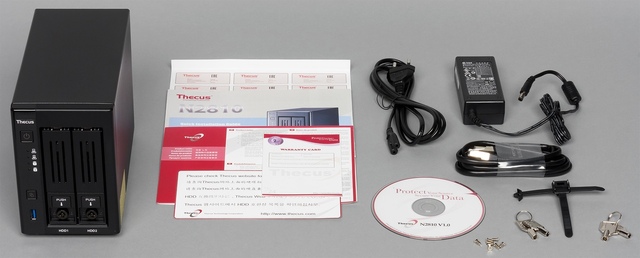

В коробке, кроме самого накопителя, находятся: внешний блок питания (12 В 4 А), кабель питания, специальное крепление для него, один сетевой патч-корд, четыре ключа для замков на дисковых корзинах, винты для дисков формата 2,5″, инструкция по началу работы, компакт-диск, гарантийный талон, несколько дополнительных листовок.
На диске находится программа Adobe Reader, электронные версии инструкции, утилита Thecus Setup Wizard для настройки устройства, ссылки на полную версию руководства пользователя, программа Acronis True Image 2015 Personal для операционных систем семейства Windows (серийный номер для нее наклеен на конверт диска). Все это собрано в оболочке с автозапуском.
Комплектация вполне стандартная, так что по этому параметру устройство не выделяется. Отметим только использование продукта известной компании Acronis для реализации функций резервного копирования.
Внешний вид

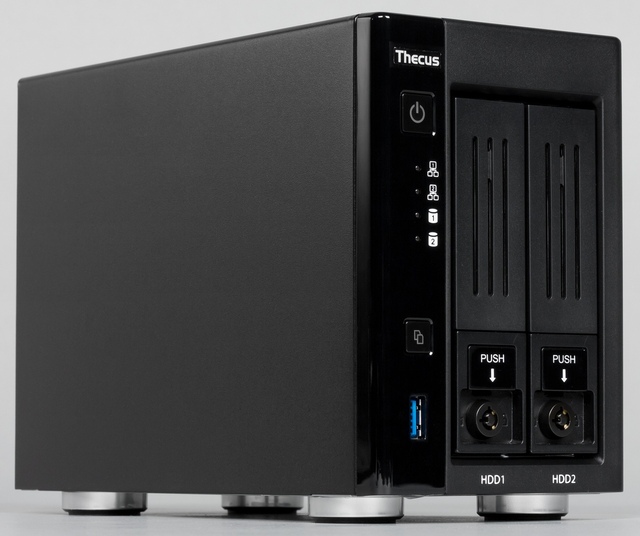

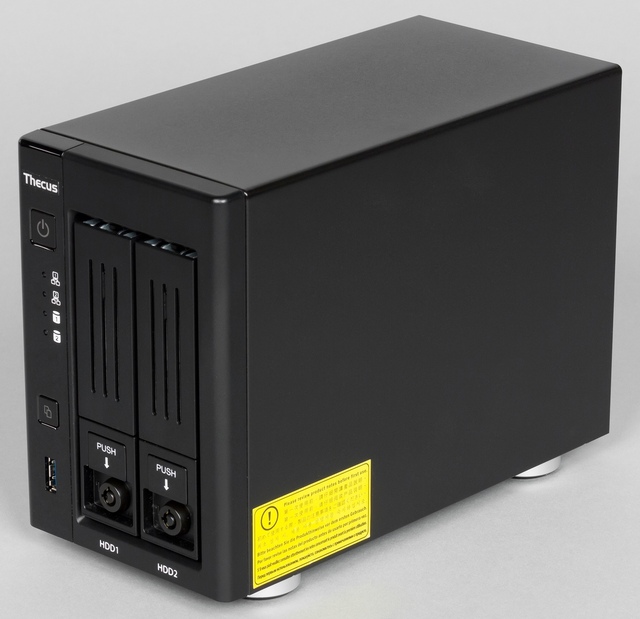

Дизайн новой линейки решений Thecus стал, на наш взгляд, более привлекательным и стильным. Хотя изменений не так уж много, но несколько мелочей складываются в общую картину. Размеры корпуса N2810 относительно небольшие для двухдисковых моделей — 102×213×156 мм. Цвет для устройства был выбран черный.

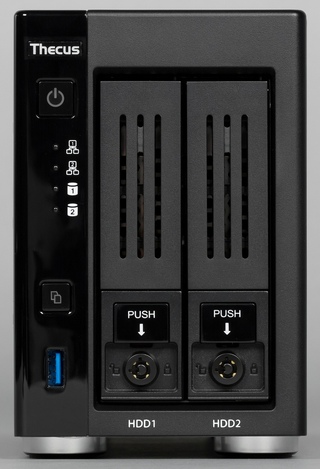

Передняя панель из пластика состоит из двух половинок — матовой части справа, на которой размещаются дисковые отсеки, и вертикальной глянцевой вставки с кнопками, индикаторами и портом USB 3.0 слева. Дисковые отсеки имеют привычные защелки, которые дополнительно можно закрыть на ключ. Сами рамки для дисков выполнены из пластика, но в передней части и в замках используется металл.
Набор кнопок и индикаторов здесь следующий: кнопка включения питания со встроенным светодиодом статуса, по два индикатора активности сетевых интерфейсов и дисков, кнопка запуска операций копирования с портом USB, также со встроенным светодиодом голубого свечения.
Сверху корпус закрыт металлическим кожухом. На нем нет никаких вентиляционных отверстий или других элементов. Заметим, что в обычных режимах эксплуатации внутри пользователю делать особо нечего, если только почистить/поменять вентилятор или нарастить объем оперативной памяти. Правда, для этих операций придется повозиться: большинство соединений внутри винтовые, и их достаточно много.

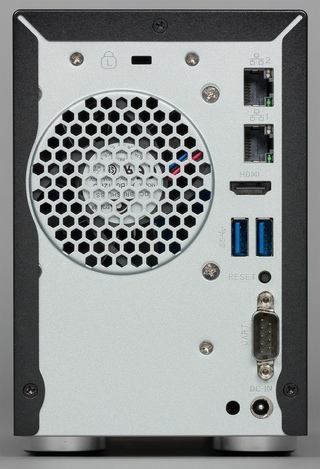

Сзади мы видим решетку вентилятора, работающего на выдув. Воздух в систему охлаждения поступает через дисковые отсеки и небольшую дополнительную решетку на дне корпуса. По правой стороне задней панели установлены основные разъемы: два гигабитных сетевых порта с индикаторами, порт HDMI, два порта USB 3.0, скрытая кнопка сброса, последовательный порт и вход блока питания. Около последнего находится отверстие для установки специального крепления кабеля, исключающего его случайное отключение. А сверху мы видим стандартный кенсингтонский замок. Отметим, что порты расположены достаточно плотно, и для крупных USB-устройств может потребоваться подключение через кабель.

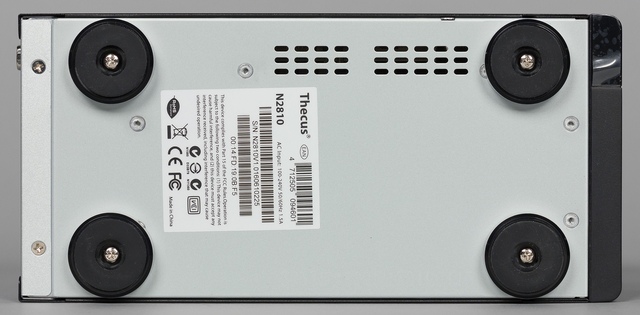

Устойчивое положение накопителя на столе обеспечивается крупными ножками с резиновыми вставками.
Конструкция устройства понравилась своей надежностью и использованием металла. Пользоваться накопителем удобно. Дизайн вполне допустимо назвать строгим. Thecus N2810 будет хорошо смотреться в офисах, а для дома он, пожалуй, слишком темный.
Аппаратные характеристики

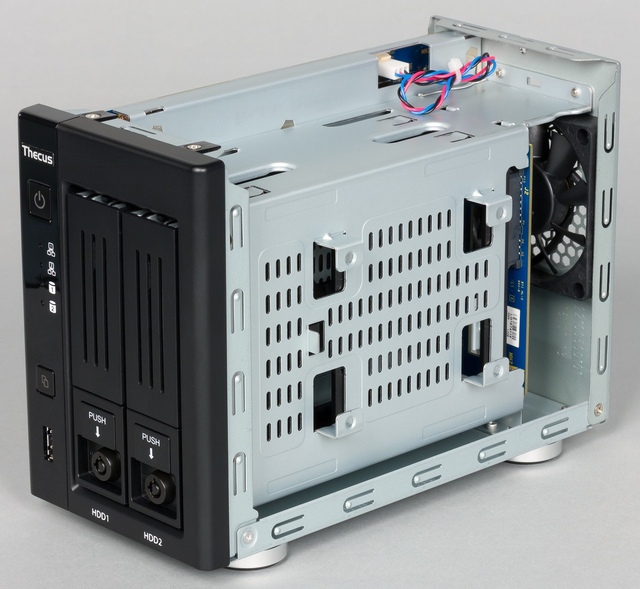

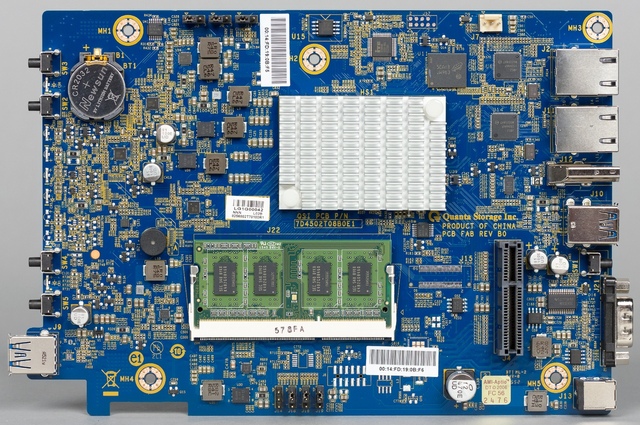

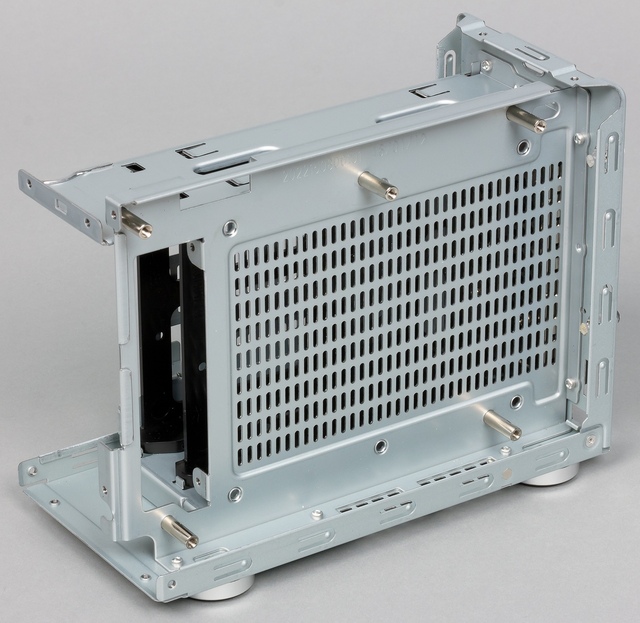

Модель имеет вполне характерную для данного класса конструкцию. Внутри корпуса находится металлическая рама, которая служит как для установки жестких дисков, так и для крепления печатных плат. Основная электронная начинка собрана на одной из них, а вторая выступает как бекплейн для подключения винчестеров.

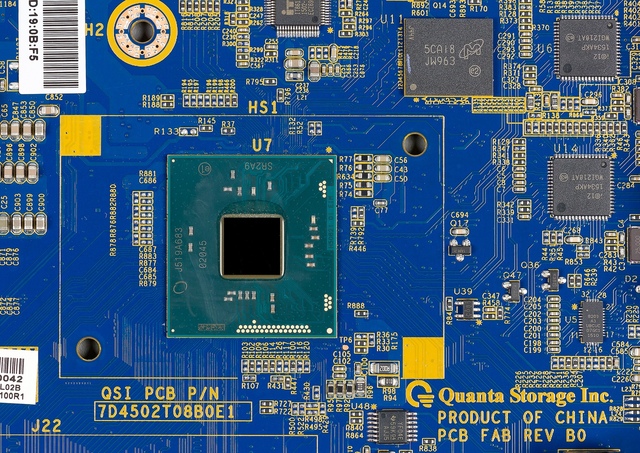

Основной платформы служит SoC Intel Celeron N3050. Этот 64-битный чип имеет два вычислительных ядра, работающих на штатной частоте 1,6 ГГц.
Данная микросхема закрыта небольшим радиатором без вентилятора, чего вполне достаточно, учитывая ее невысокое энергопотребление. Также в этом чипе есть графический контроллер с блоками декодирования видео. Его выход HDMI выведен на заднюю панель.
Объем оперативной памяти накопителя составляет 2 ГБ. Модуль DDR3L формата SO-DIMM установлен в единственный предусмотренный слот на печатной плате. При необходимости можно заменить его на больший по объему (4 или 8 ГБ). Список совместимости приводится на сайте производителя.
Контроллеры SATA и USB 3.0 встроены в основной процессор. На плате можно также заметить привычный BIOS и дополнительный флэш-диск с образом операционной системы, подключенный по USB. Гигабитные сетевые контроллеры в количестве двух штук представлены чипами Intel i210 на шине PCI Express.
На плате также присутствует звуковой излучатель, который достаточно часто активен. К сожалению, предусмотренная в интерфейсе опция его отключения не полностью блокирует его работу.

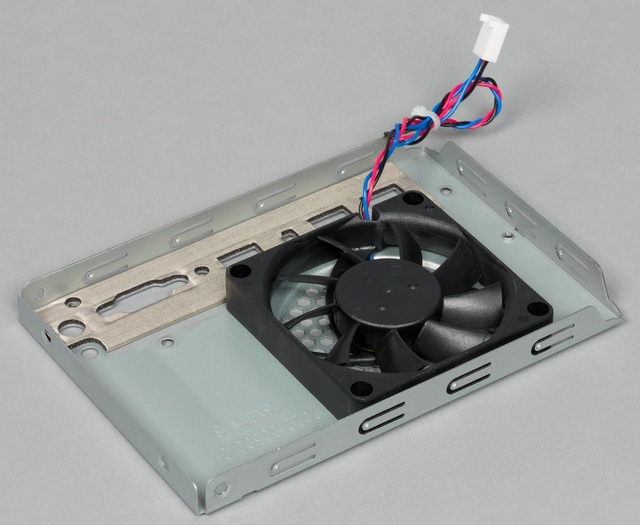

За охлаждение системы (и дисков, и процессора) отвечает вентилятор Delta AFB0712HC формата 70×70×13 мм с трехпроводным подключением и автоматическим выбором скорости вращения. Заменить его достаточно сложно из-за относительно редкого формата.
В целом данная конфигурация может считаться одной из наиболее современных в этом сегменте. Однако реальная производительность и пользовательские впечатления существенно зависят от встроенного программного обеспечения.
Тестирование накопителя проводилось с прошивкой версии 3.00.03.n2810.
Основные возможности устройства
Перед началом работы с сетевым накопителем нужно установить в него один или два винчестера. В официальном списке совместимости на момент подготовки статьи присутствовали модели объемом до 6 ТБ включительно.

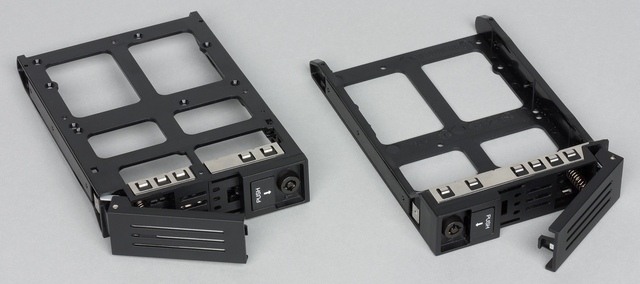

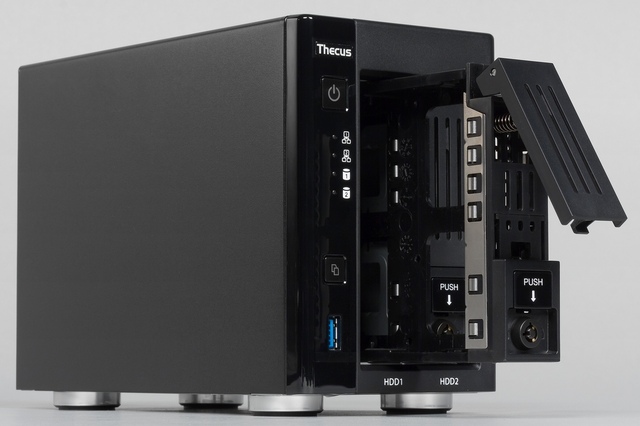

Диски формата 3,5″ устанавливаются без использования винтов на специальные защелки. Отметим, что в отличие от аналогичных решений других производителей, здесь нет дополнительных амортизирующих прокладок. После этой операции нужно подключить сеть и питание, а следом включить устройство.
По умолчанию накопитель имеет фиксированный IP-адрес, что может быть не очень удобно. Для его изменения предусмотрена специальная утилита Thecus Setup Wizard. В ней также можно изменить пароль администратора и открыть браузер для доступа к веб-интерфейсу устройства. При первом входе будет предложено обновить прошивку, если на сайте производителя появилась новая версия. Заметим, что для этой операции потребуется наличие дискового тома, так что на устройстве «из коробки» ее провести не получится.
Данная модель использует обновленную версию встроенной операционной системы Thecus OS 7. Она получила обновленный интерфейс и несколько новых функций. Отметим, что русская версия здесь есть, но качество перевода среднее. Предусмотрена возможность использования шифрованного подключения HTTPS, а также изменения номеров портов.
Теперь вместо простого дерева меню в левой части экрана компания реализовала уже знакомый по другим решениям аналог рабочего стола современных операционных систем. В частности, здесь мы видим строку статуса, значок уведомлений, виджет монитора ресурсов и другие элементы.
На верхнем уровне в штатной прошивке есть три элемента: панель управления, центр приложений и файловый менеджер. Если войти под аккаунтом пользователя, то панель управления не будет доступна, но можно будет работать с файлами и разрешенными модулями.

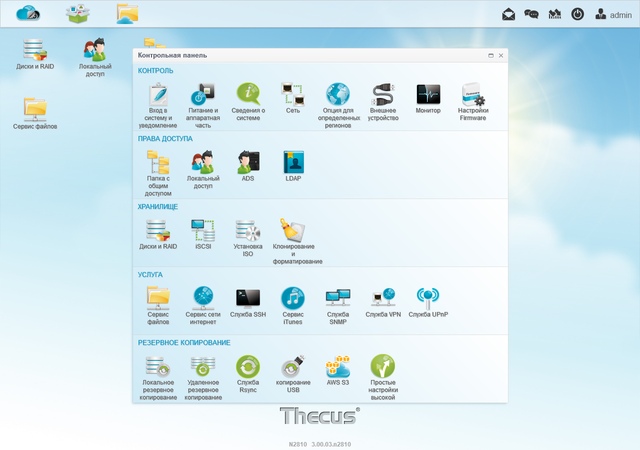

Настройки сетевого накопителя собраны в пять групп. При вызове любого пункта открывается новое окно похожего на прошлые версии формата.

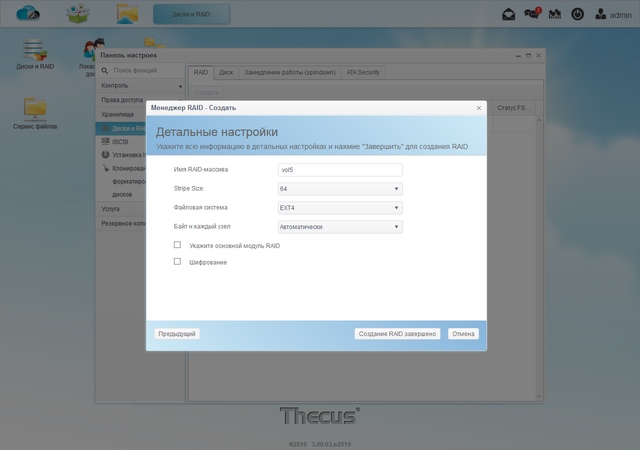

Поскольку рассматриваемая модель имеет два отсека для жестких дисков, то выбор режимов организации RAID-массивов ограничен одиночным диском, JBOD, RAID0 и RAID1. Ну, а их число по той же причине ограничено двумя. Пожалуй, только у данного сетевого накопителя есть опция выбора файловой системы и размера блока для массива. Причем в списке, в дополнение к привычной EXT4, присутствует такой вариант, как BTRFS, имеющий определенные интересные особенности.

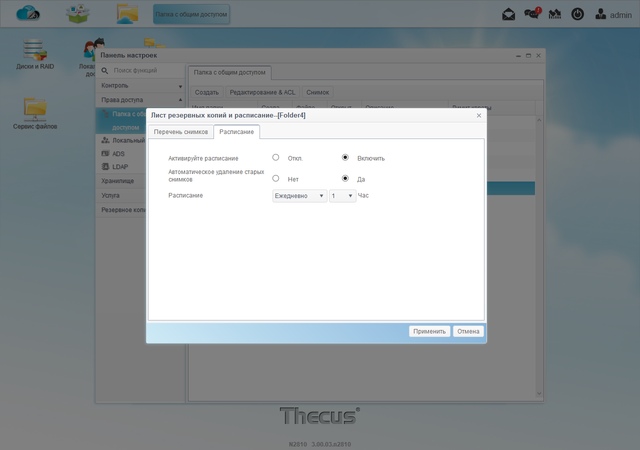

В данном устройстве при использовании для дискового тома BTRFS вы сможете создавать моментальные «снимки» (snapshot) общих папок и в дальнейшем восстанавливать их состояние. Поддерживается хранение до 16 копий, а также их автоматическое создание по расписанию (раз в месяц, неделю или день). Восстановить информацию может только администратор.
Система поддерживает для массивов проверку состояния, некоторые варианты миграции и расширения без потери данных и автоматическое восстановление.

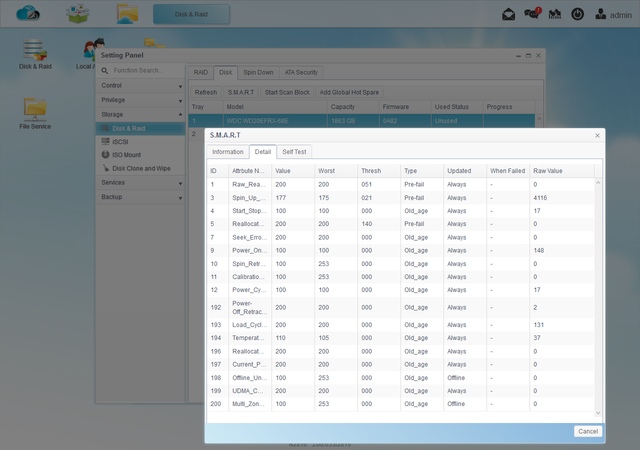

Что касается обслуживания жестких дисков, то есть контроль состояния S.M. A.R.T., запуск встроенных тестов в ручном режиме и сканирование поверхности. Отметим, что есть поддержка горячей замены дисков.

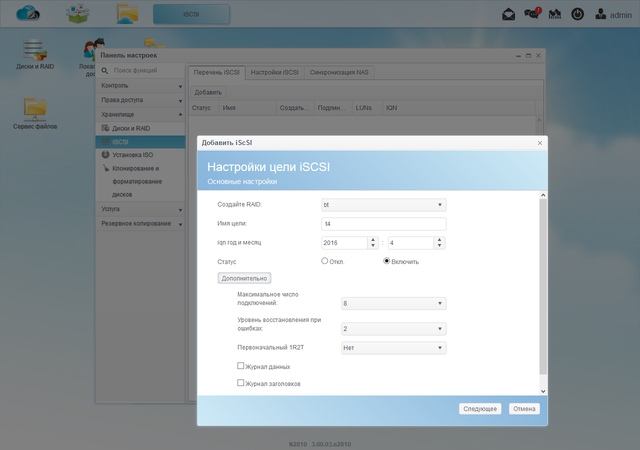

Сетевой накопитель также можно использовать и для организации томов iSCSI, место для которых выделяется в файловом режиме на существующих дисковых массивах. Есть и другой вариант использования этого протокола: подключение удаленных томов к N2810.
В некоторых ситуациях может оказаться полезной функция монтирования ISO-образов оптических дисков в общие папки сетевого накопителя. Например, таким образом можно предоставить доступ к дистрибутивам или базам данных.

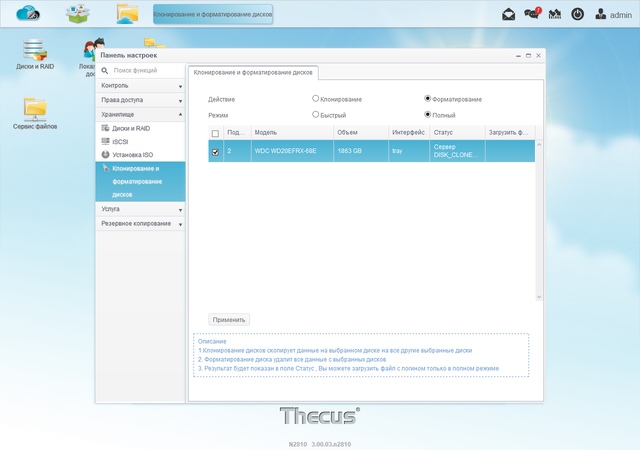

Здесь же есть несколько необычный пункт «Клонирование и форматирование дисков», работающий как с внутренними дисками, так и с внешними. Не очень понятно, как можно использовать первую функцию, а вторая может пригодиться, если нужно удалить диск из сервера для замены.

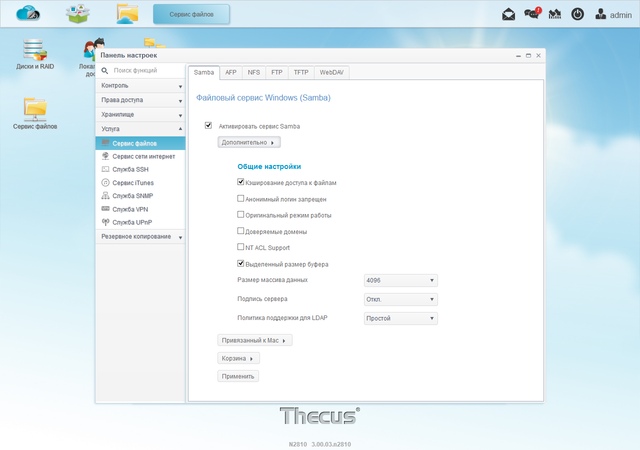

Накопитель поддерживает все популярные сегодня протоколы для сетевого обмена данными, что позволяет использовать его с различными операционными системами на клиентах. В частности, здесь есть SMB/CIFS для Windows, AFP для OS X, NFS для Linux. В случае необходимости удаленного доступа или работы с мобильными устройствами можно задействовать протоколы FTP или WebDAV. Из интересных настроек отметим сетевую корзину для удаленных файлов для SMB/CIFS, поддержку сервиса Time Machine, ограничения скорости у FTP и реализацию шифрованных подключений.

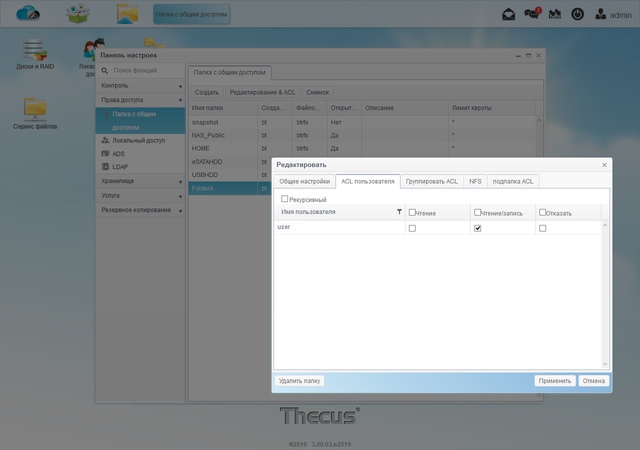

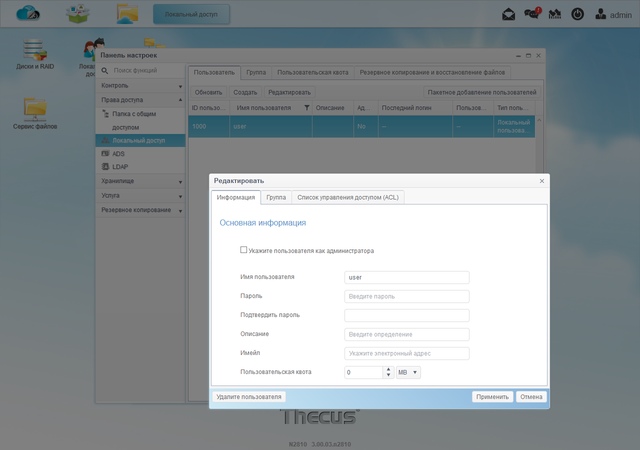

Контроль сетевого доступа осуществляется по стандартной схеме с учетными записями пользователей и групп. При этом сервер поддерживает как локальную базу данных с информацией о них, так и интеграцию с Windows AD и подключение к сервису LDAP.
Из дополнительных возможностей отметим поддержку дисковых квот для пользователей, а также резервное копирование и восстановление базы пользователей и прав доступа для томов. Заметим, что есть поддержка ACL и для подпапок. Права для них можно изменить через веб-интерфейс.

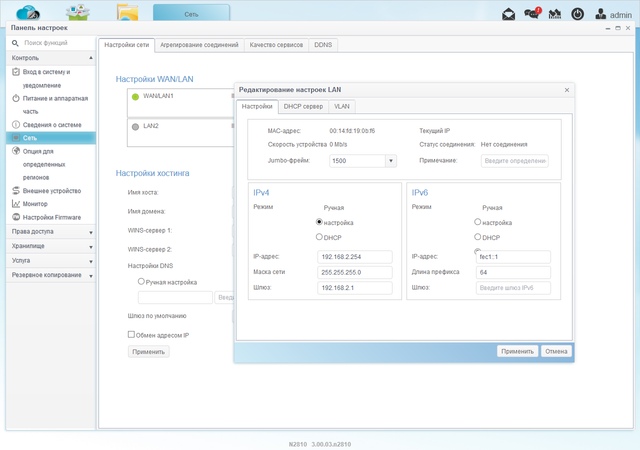

Устройство оборудовано двумя гигабитными сетевыми портами. Из дополнительных функций здесь поддерживаются Jumbo Frames, IPv6, VLAN, режим объединения портов, QoS, DDNS с несколькими сервисами, протокол UPnP для автоматической настройки трансляции портов на роутере, SNMP для удаленного контроля.
В системных опциях присутствует настройка синхронизации времени через интернет, а также организация собственного сервера NTP для устройств в локальной сети.

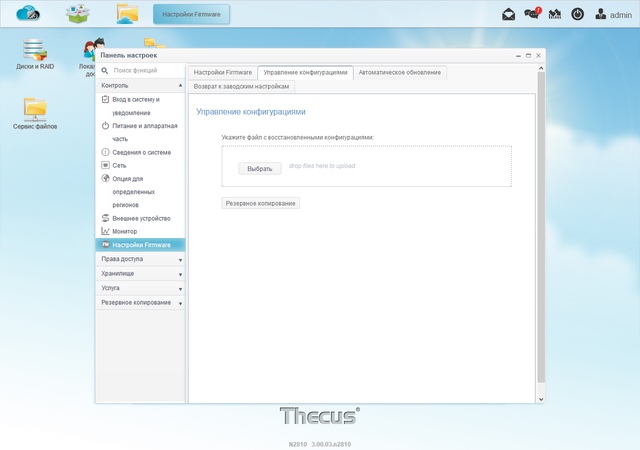

Конечно, не забыли и про обновление прошивки, которое может осуществляться автоматически через сеть или загрузкой файла пользователем. Как и у большинства подобных моделей, присутствуют опции по сохранению, восстановлению и сбросу конфигурации.

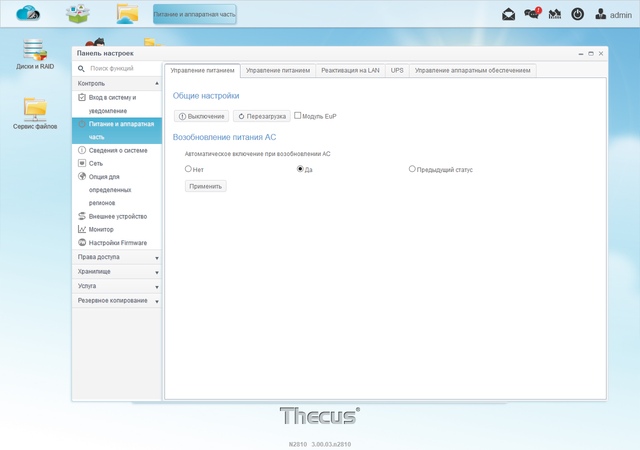

Сервер имеет достаточно богатые возможности по управлению питанием. Есть режим установки расписания работы, отключение дисков в случае отсутствия активности, работа с ИБП, автоматическое включение при восстановлении питания, WOL на сетевых портах.

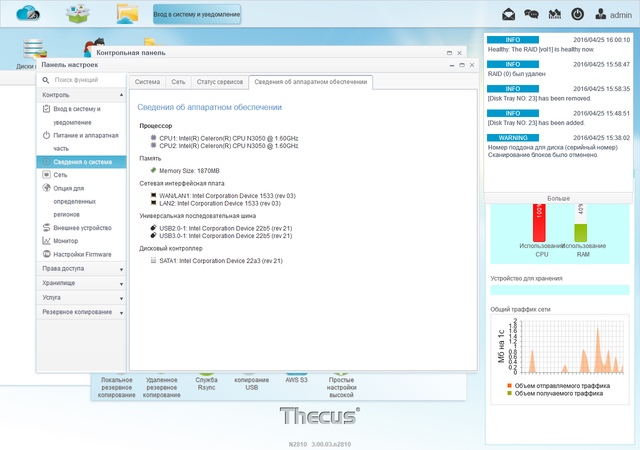

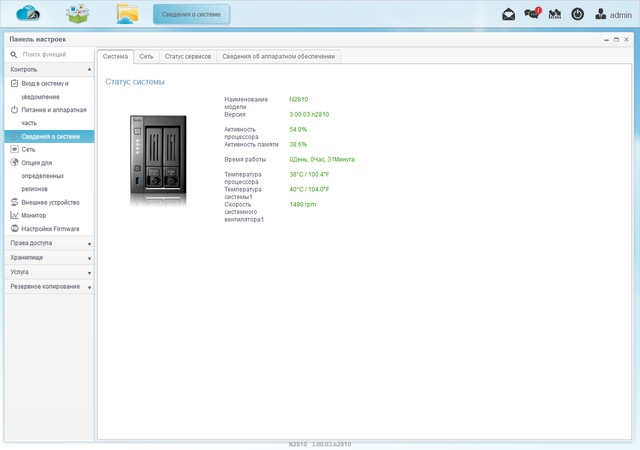

В группе страниц «Сведения о системе» можно узнать версию прошивки, время работы, температуры процессора и платы, скорость вращения вентилятора, сетевые адреса. Также есть информация об активных сервисах и список аппаратных характеристик устройства.

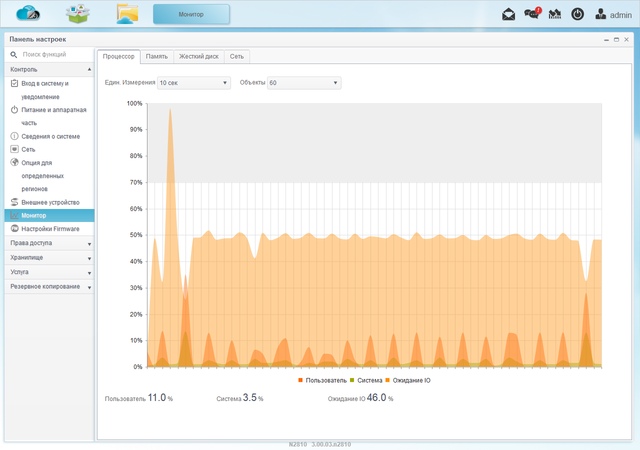

Виджет мониторинга ресурсов предоставляет базовую информацию, а более полную можно получить на отдельной странице. Здесь в графическом виде представлены данные о процессоре, памяти, диске и сети. К сожалению, списка активных процессов нет.

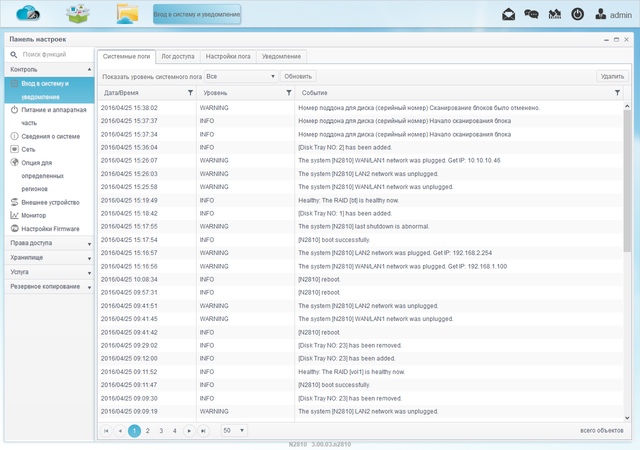

Система ведет внутренний журнал событий, а также может записывать сетевую активность, связанную с некоторыми протоколами, включая FTP, SMB, AFP, iSCSI. Поддерживается отправка данных на удаленный сервер Syslog и создание собственного сервера для обслуживания других устройств.

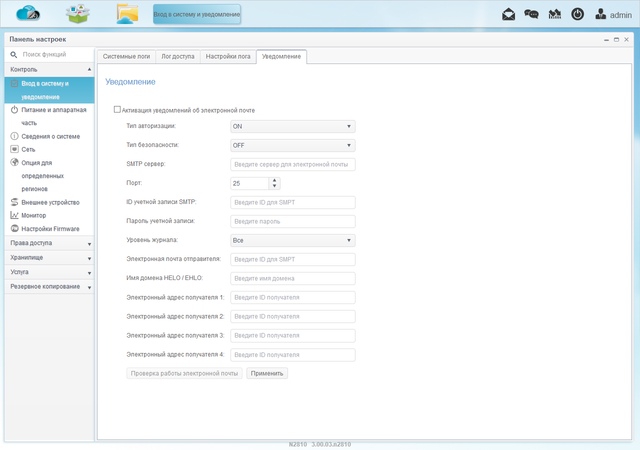

Система уведомлений работает по электронной почте с применением внешнего сервера SNMP. Получателей может быть максимум четыре. Фильтрация сообщений минимальная: только по уровню важности события.

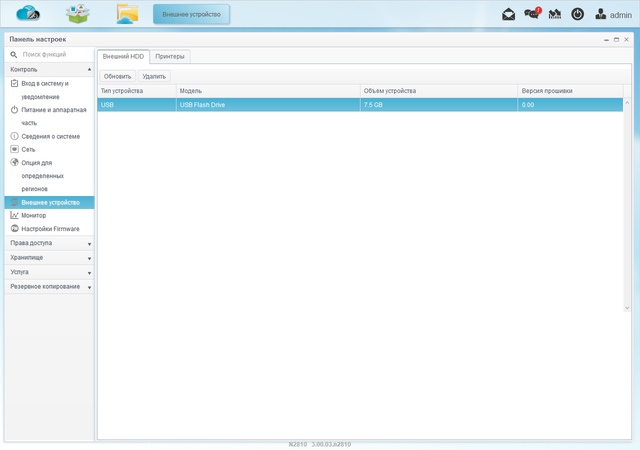

Порты USB могут быть использованы для подключения дисков, принтеров и ИБП. Все накопители монтируются в подпапки единого сетевого ресурса. Никаких операций, кроме безопасного отключения, для них не предусмотрено. В данном сценарии можно использовать и на чтение, и на запись разделы с файловыми системами EXT2/¾, FAT32, NTFS, HFS+ и даже exFAT.
В целом набор основных функций устройства характерен для среднего класса сетевых накопителей.
Дополнительные функции накопителя
В прошивку интегрировано несколько дополнительных сервисов. Сервером iTunes уже никого не удивить, особенно если учесть, что получать музыку с него можно только на компьютере в одноименной программе.

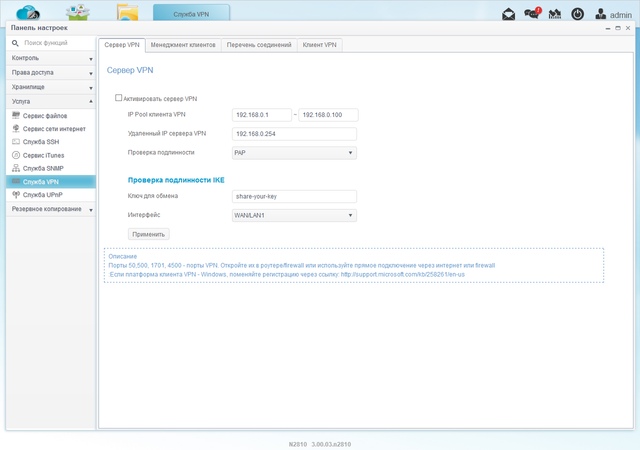

Второй встроенный сервис — сервер и клиент VPN. Причем в первом случае речь идет о протоколе IPSec, а во втором — о PPTP, что несколько необычно. Подобное решение позволяет организовать удаленный защищенный доступ к устройству. Тестирование показало, что устройство достаточно быстрое в этом сценарии и обеспечивает скорость более 110 Мбит/с.

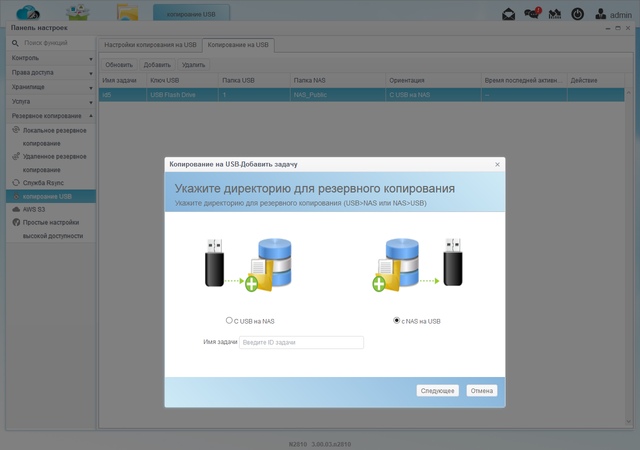

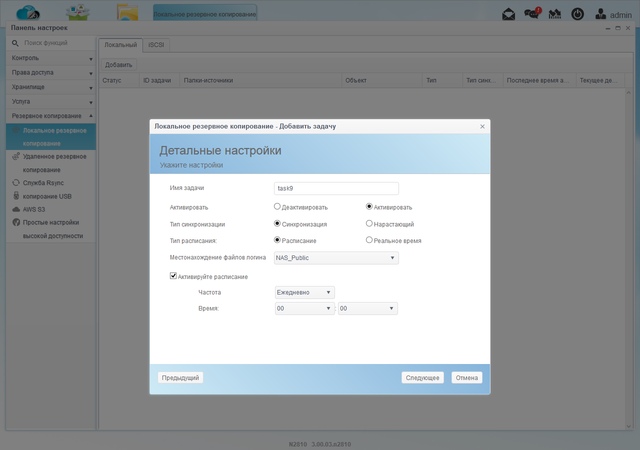

Еще один популярный класс приложений для сетевого накопителя — резервное копирование. В прошивке предусмотрено программирование сценариев для работы с локальными (SATA- и USB-накопителями) и удаленными (rsync-серверы) устройствами. При этом поддерживается работа по расписанию и установка некоторых дополнительных параметров, например сохранение прав доступа и ограничение скорости при сетевом сценарии. Сам накопитель также может выступать в роли сервера rsync для других устройств.
Третьим вариантом является резервное копирование в облако Amazon S3. Отметим также возможность использования двух устройств в отказоустойчивом режиме с резервированием, хотя для двухдисковой модели этот сценарий маловероятен.
В этой же группе на отдельной странице находятся настройки функции кнопки на лицевой панели накопителя. В частности, можно выбрать вариант копирования всех файлов с внешнего носителя в указанную сетевую папку или же запрограммировать свой набор операций в любом из двух направлений и с любыми папками.

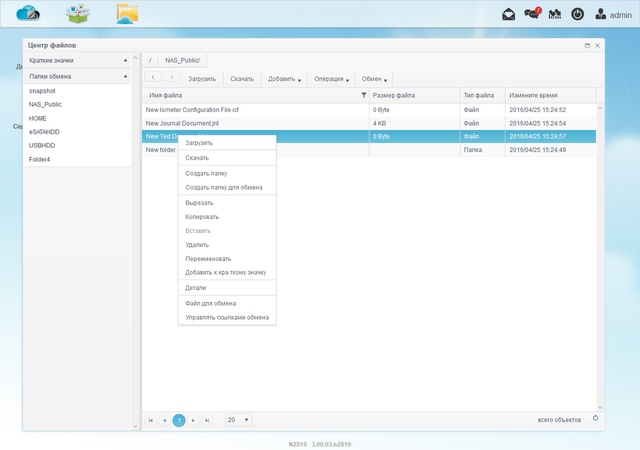

Вполне характерна для данного типа устройств и возможность управления файлами через веб-браузер, что позволяет проводить операции удаленно и без нагрузки на локальную сеть. Реализация «Центра файлов» не очень понравилась своей неторопливостью. Впрочем, все основные востребованные операции для файлов и папок здесь представлены, включая копирование, перемещение, удаление и переименование. Также есть пункт создания ссылки для обмена файлами. Правда, если хочется поделиться данными через интернет, нужно будет предварительно настроить роутер.
Рассматриваемое решение поддерживает расширение возможностей прошивки за счет установки дополнительных программных пакетов, которая осуществляется из «Центра приложений». В качестве источника может выступать как официальный каталог, так и загруженные из сети модули, созданные сторонними разработчиками. Поддерживаются операции приостановки, повторного включения и, конечно, удаления модуля. Реализована система контроля зависимостей и обновление программ. Не очень удобно, что доступ к модулям можно получить только через «Центр приложений» или их собственные веб-интерфейсы. Было бы лучше иметь значки прямо на рабочем столе Thecus OS.

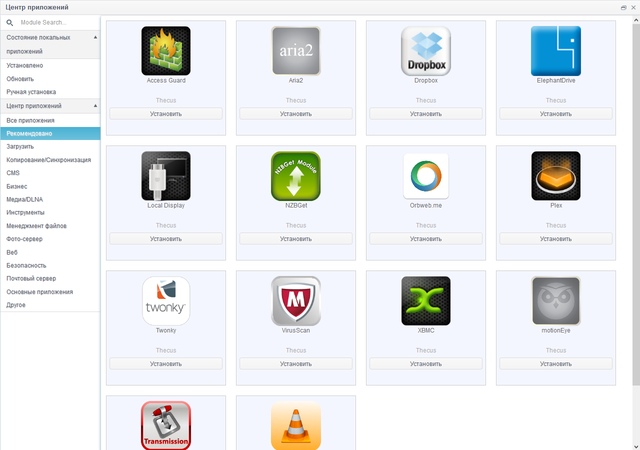

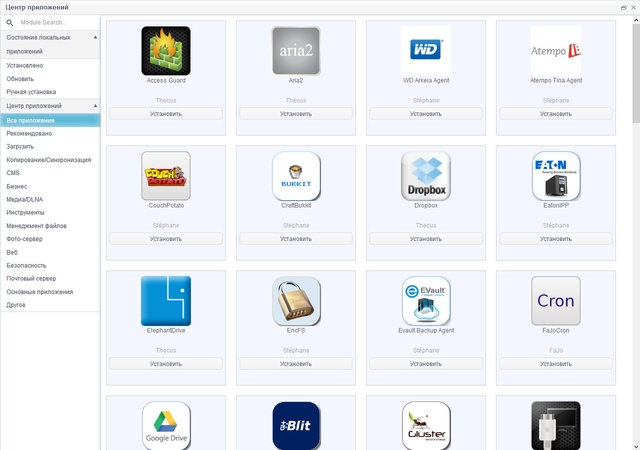

На момент проведения тестирования для данной модели накопителя в каталоге «Центра приложений» было представлено около пятидесяти программ, сгруппированных по категориям: например, «Бизнес» и «Медиа». Из них четырнадцать приложений — разработки компании Thecus. Посмотрим на них внимательнее.

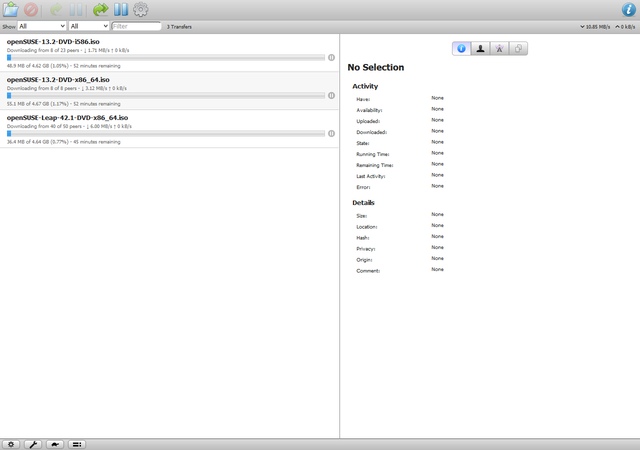

Три модуля могут быть использованы для реализации автономной загрузки файлов из интернета — Aria2, NZBGet и Transmission. Наиболее популярной является, пожалуй, третья программа. Данный пакет основан на версии 2.84, поддерживает удаленное управление и предоставляет доступ к изменению параметров сервиса в файле settings.json прямо через веб-интерфейс, что очень удобно.
Скорость загрузки файлов на популярных задачах может превышать 10 МБ/с (проверялось на канале 100 Мбит/с, так что это, скорее всего, уже его ограничение).

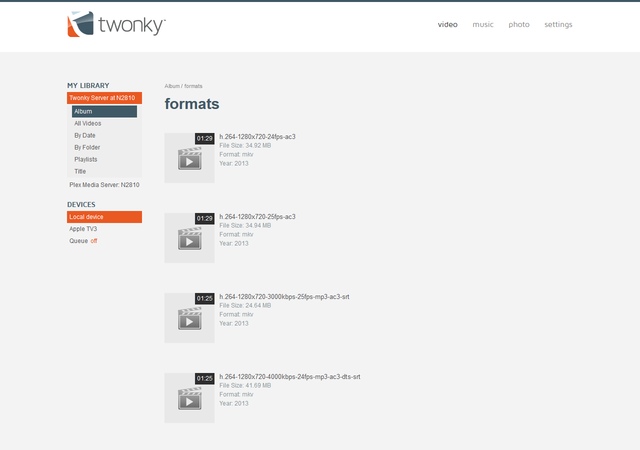

Вторая частая задача для домашнего пользователя — трансляция мультимедиа-файлов на сетевые DLNA-плееры. Для ее решения предусмотрены модули Plex и Twonky, которые часто встречаются в данном сегменте. Первый «порадовал» 100%-ной загрузкой процессора при обслуживании медиабиблиотеки небольшого объема. Впрочем, вероятно, какими-то его настройками можно было бы исправить ситуацию. Второй вариант оказался более подходящим для данной платформы и не вызывал такого эффекта.

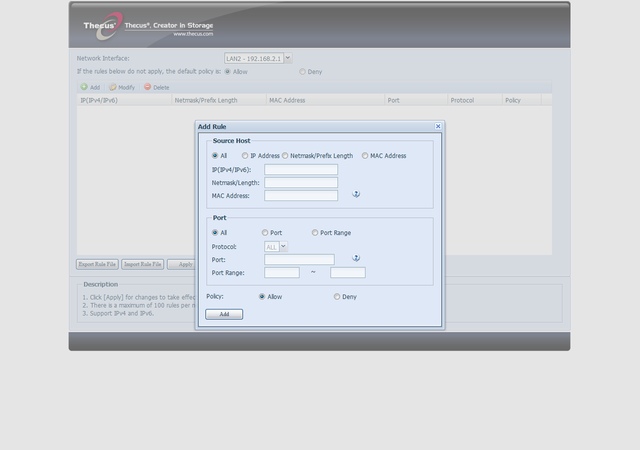

А вот повысить уровень безопасности будет полезно и дома, и в офисе. В устройстве для этого реализованы две функции: Access Guard и VirusScan. Первый представляет собой классический межсетевой экран с программируемыми для интерфейсов фильтрами на базе сетевых адресов и номеров портов. Вторая программа — знакомый антивирус McAfee с обновляемыми через интернет сигнатурами. Работает он не в режиме реального времени, а проверяет заданные папки по расписанию.

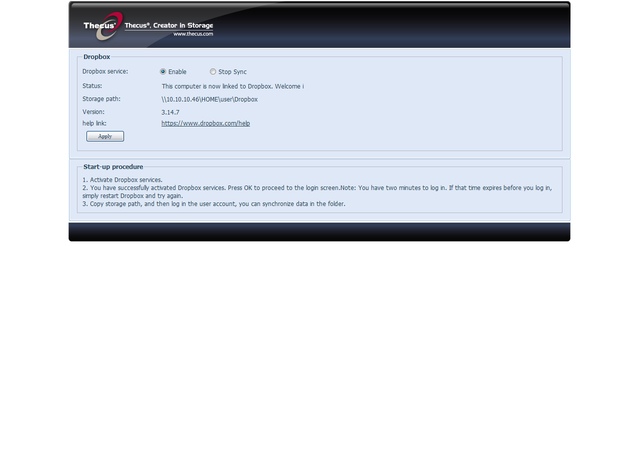

Кроме упомянутого в описании сервиса резервного копирования, Thecus предлагает еще два варианта работы с облаками. Модуль Dropbox позволяет вам настроить автоматическую синхронизацию локальной папки в домашней директории пользователя с облачным хранилищем. К сожалению, возможности использовать только поддиректорию на удаленном сервере мы не нашли. Кроме того, остается вопрос в настройке сервиса одновременно для нескольких пользователей сетевого накопителя.

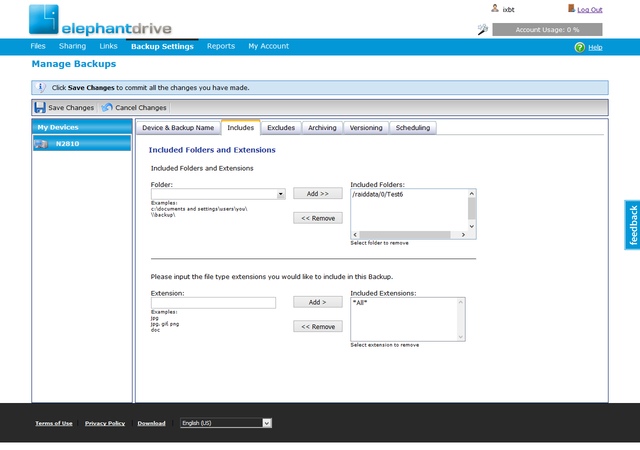

Работа с ElephantDrive устроена иначе. Устанавливаемый на сетевой накопитель агент реализует доступ к данному устройству со стороны облачного сервиса. Так что на самом NAS вы только указываете данные своего аккаунта и разрешаете работу модуля. Все остальные операции, в частности настройка резервирования папок сервера в облако, осуществляются через веб-интерфейс данного сервиса.
Последний сервис из представленных Thecus называется Orbweb.me. В данном случае он используется для организации удаленного доступа к файлам на сетевом накопителе без настройки роутера и необходимости «белого» адреса. На компьютерах вы можете воспользоваться веб-браузером с Java, а для мобильных устройств с Android и iOS есть специализированные клиенты.
Остальные четыре фирменных модуля относятся к работе с HDMI и будут описаны далее в статье.
Из продуктов других разработчиков отметим следующие: систему автономной загрузки файлов MLDonkey, контроллер беспроводных точек доступа Ubiquiti, клиент для облачного сервиса Google Drive, модуль обслуживания зашифрованного контейнера TrueCrypt, языки Java, Perl и Python.
Также в устройстве есть опция для включения доступа к консоли операционной системы по протоколу SSH.
Мобильные приложения

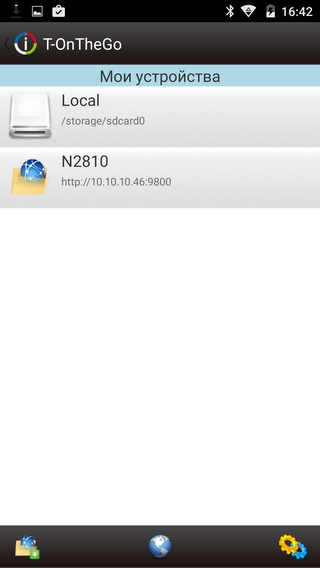

Компания предлагает два приложения для мобильных платформ Android и iOS, которые могут использоваться совместно с сетевым накопителем. Благодаря поддержке стандартных протоколов, в частности FTP, получить доступ к файлам на NAS со смартфона и планшета можно и в других программах. Однако фирменная T-Dashboard, которая заявлена как средство мониторинга за работой сетевого накопителя, требует установки на устройство специального модуля поддержки, который отсутствует для N2810. Так что, по сути, остается только программа T-OnTheGo.

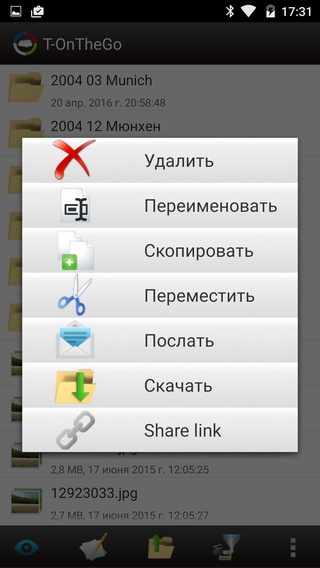

Эта утилита представляет собой файловый менеджер с расширенными функциями. В нем можно оперировать локальными папками на мобильном устройстве, сетевыми накопителями и облачным хранилищем DropBox. Отметим, что компания не предоставляет каких-либо специальных сервисов для упрощения настройки удаленного доступа или решения проблемы отсутствия белого IP-адреса. Так что в данном случае речь идет о традиционном сочетании DDNS и правил трансляции портов. Кроме стандартных операций с файлами и папками, программа имеет возможность работы с мультимедиа — просмотр фотографий и видео, а также прослушивание музыки.
Работа с локальным видеовыходом
Данная модель сетевого накопителя, как и большинство современных устройств Thecus, оборудована выходом HDMI, что позволяет подключить ее к телевизору или проектору. Для вывода звука также используется этот порт, а для локального управления можно применить клавиатуры и мыши с USB.
Базовые возможности работы с локальным монитором обеспечиваются дополнительным модулем Local Display. Его установка позволяет получить рабочий стол Linux и запустить Mozilla Firefox, консоль и буквально пару других программ. Никаких особенных настроек для данного приложения мы не нашли. Есть только пункт для включения режима удаленного доступа по протоколу VNC.
Основным вариантом для реализации мультимедийного плеера является знакомая программа Kodi (ранее XBMC). В данном случае речь идет о версии 16.0. Kodi имеет на сегодня, пожалуй, наиболее широкий список возможностей и настроек для этого сценария. В частности, можно говорить о таких функциях, как работа с локальными и сетевыми библиотеками контента, поддержка аппаратного декодирования видео в популярных форматах, управление с клавиатуры и через специальные утилиты. Правда, надо понимать, что все это существенно зависит от аппаратной платформы и корректно реализованной программной поддержки.
Использованный в рассматриваемом устройстве процессор имеет встроенный графический контроллер, способный, по информации производителя, декодировать и выводить видео, в том числе и формата 4K. Учитывая, что сегодня под этим все понимают что-то свое, мы решили проверить, чего же можно ожидать от данной модели в реальности.
Формальные характеристики использованного в сетевом накопителе Intel Celeron N3050 достаточно интересны: видеовыход HDMI 1.4b с поддержкой 3840×2160p30 и 2650×1600p60, а также вывода цифрового HD-звука и декодирование форматов H.264 4Kp60 и H.265 4Kp30. Также для него заявлена поддержка стереокодека MVC до 4Kp30, не говоря уже о таких вариантах прошлых поколений, как MPEG2 и VC-1. Кроме того, этот чип оборудован блоком кодирования, который способен выдавать поток с H.264 до 4Kp30. Ситуация существенно осложняется тем, что для реализации всех этих возможностей обязательна поддержка со стороны программного обеспечения, в частности системных библиотек и программ плееров и транскодеров.
Проверка модуля Kodi на нашем наборе специальных файлов показала, что для разрешения картинки 1080p и кодека H.264 вы можете рассчитывать на корректный вывод всех кадров для частот 24, 25, 30, 50 и даже 60 fps. Что же касается «модного» 4K, то здесь ситуация немного хуже. В частности, хорошо показали себя варианты с кадровой частотой 24 и 25 fps, а вот на 30 fps были заметны пропуски. Причем это касается как кодека H.264, так и H.265. Заметим, что сегодня нет универсального общего формата »4K», и большая часть контента с таким разрешением имеет именно 24 fps, так что если вас не интересует высокая частота кадров (она встречается в тестовых роликах, видео с камеры и, конечно, спортивных трансляциях), то рассматриваемый сетевой накопитель вполне может быть использован и в режиме 4K-медиаплеера. В данных тестах мы использовали обычный Full HD-телевизор, но не видим веских причин, по которым на модели с 4K результаты будут отличаться.
Дополнительно мы проверили работу системы автоматического согласования кадровой частоты контента и режима видеовыхода. Kodi отработал все тесты корректно. Еще один тест был проведен для вывода многоканальных звуковых дорожек на ресивер. У большинства тестовых файлов не было никаких проблем, в том числе и для HD-версий дорожек. Только несколько семплов с DD+ и DDTrueHD вызвали затруднение, которое выражалось в высокой загрузке процессора накопителя и связанной с ней потерей синхронизации видео и звука. Что касается воспроизведения видео с 10-битным кодированием цвета, то эти форматы устройством не поддерживаются.
Второй вариант медиаплеера — знакомый VLC. Этот модуль также поддерживает автозапуск и удаленное управление с применением специализированных утилит или веб-браузера. Правда, для «диванного» сценария эта программа существенно менее удобна, чем Kodi.
Модуль системы видеонаблюдения motionEye, являющийся интерфейсом к продукту motion, сам по себе не требует подключения монитора, однако для работы, вероятно, использует какие-то библиотеки Local Display. В его локальных настройках можно выбрать номер порта сервиса и папку для хранения записей. Программа способна работать как с камерами, подключенными по USB, так и с сетевыми моделями (подробнее о совместимости можно прочитать здесь. К сожал
