Обзор бюджетного игрового корпуса MSI MAG Pano 130R PZ07.08.2026 11:22

Компания MSI предлагает три линейки корпусов, предназначенных для игровых компьютеров — флагманскую MEG (MSI Enthusiast Gaming, очень дорогие), промежуточную MPG (MSI Performance Gaming), а также самую доступную по цене и ориентированную на начинающих геймеров MAG (MSI Arsenal Gaming).

Соответственно, рассматриваемый в этом обзоре корпус MSI MAG Pano 130R PZ относится к недорогим: цены на него во время тестирования начинались с 5,5 тысяч рублей. Буквы PZ в конце названия модели означают поддержку системных плат с разъемами на обратной стороне (у MSI серия таких плат носит название Project Zero). Очевидно, Pano говорит о наличии двух прозрачных стенок (левой боковой и передней) из закаленного стекла без непрозрачного перехода между ними.

Из украшений есть лишь небольшой логотип, который виден через переднее стекло. Но не обошлось и без дизайнерских изысков: ниже обеих стеклянных поверхностей имеются пластиковые панели высотой 7 см с диагональными решетками, причем фронтальная немного скошена, а соответствующая стеклянная крышка не прямоугольная, а тоже со скосом в нижней части. Своеобразное оформление и у декоративной верхней крышки.

Цвет доставшегося нам экземпляра черный, также предлагается белая расцветка.

Упаковка сделана из обычного картона с простеньким монохромным оформлением и прорезями для захвата руками при переноске. Имеется листовка-инструкция с пояснениями на нескольких языках, включая русский (правда, нам она досталась явно от какого-то другого корпуса).

Компоновка

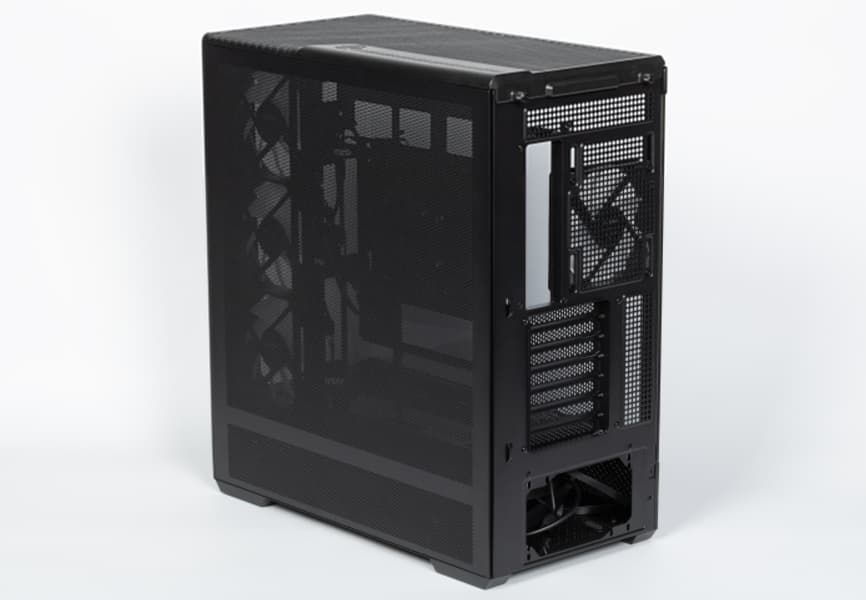

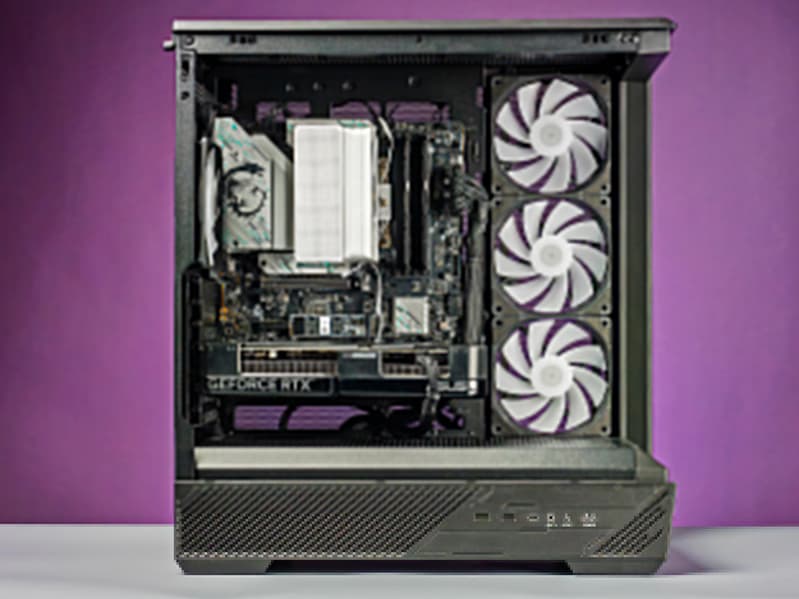

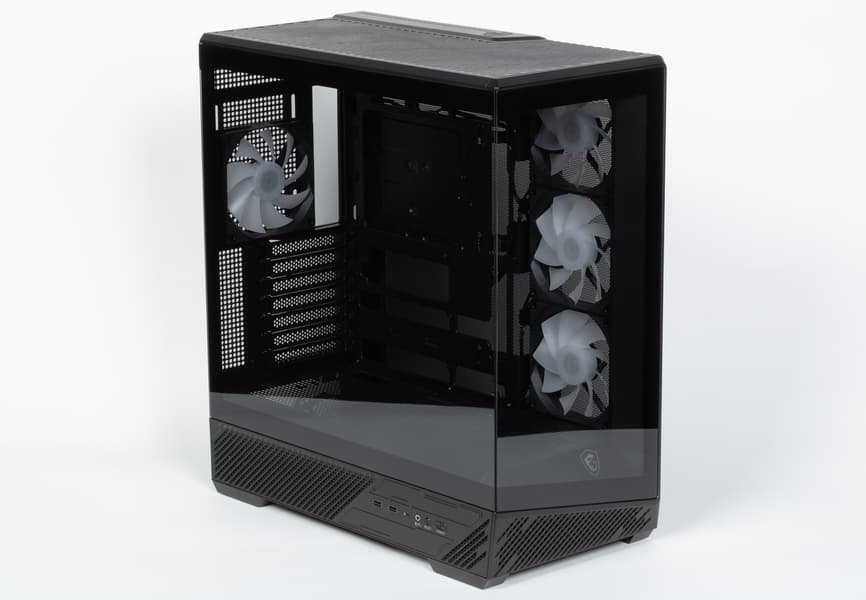

MSI MAG Pano 130R PZ — корпус башенного типа с нижним расположением блока питания. Его размеры по нашему замеру: высота 505 мм, ширина 235 мм, глубина 463 мм (с учетом выступающих элементов).

Он разбит на два объема по всей глубине, нижний предназначен для горизонтальной установки блока питания и одного накопителя. В верхнем объеме вертикально размещается системная плата форматом до ATX включительно с платами расширения, за ее основанием имеются дополнительные места для HDD/SSD. Поддерживается установка плат с обратным расположением разъемов.

Внутри ближе к лицевой стороне корпуса параллельно боковой поверхности расположена решетка для установки вентиляторов или радиатора СЖО.

Посадочные места для накопителей с внешним доступом в корпусе отсутствуют.

Приводим краткую спецификацию модели, ориентируясь в основном на данные производителя:

Система подсветки

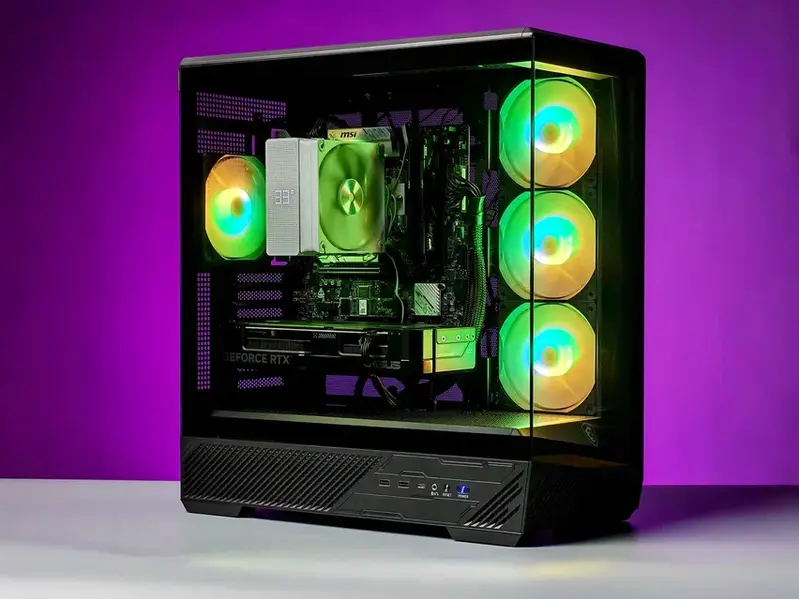

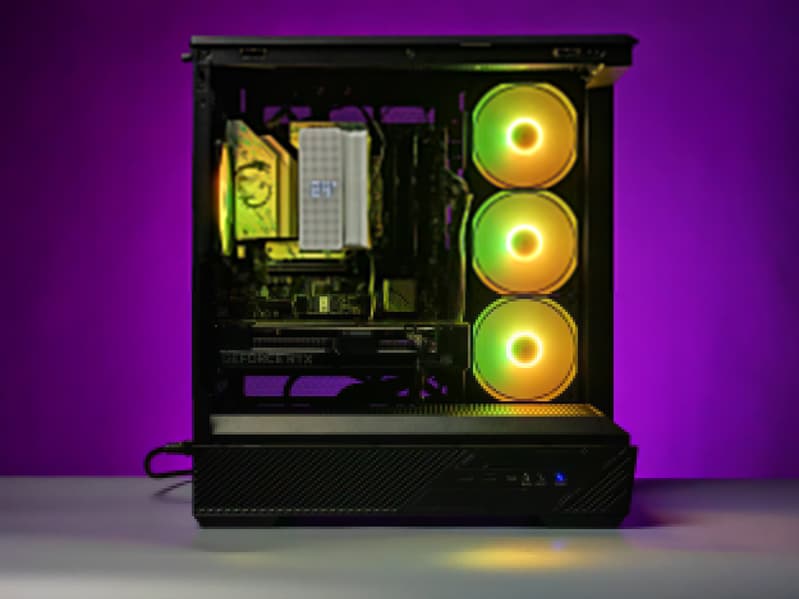

В качестве источников декоративной подсветки используются три боковых и задний вентиляторы с индивидуальной адресацией светодиодов.

Собственного контроллера в корпусе нет, управлять подсветкой следует с помощью совместимой системной платы, подключаясь к ней стандартным трехконтактным разъемом типа ARGB, и соответствующего ПО. При этом все штатные вентиляторы соединены шлейфом, на котором есть и коннектор для подключения дополнительных элементов, поэтому больше одного разъема на системной плате не потребуется.

Система охлаждения

В корпус можно установить до десяти вентиляторов типоразмера 120 мм — по три вверху, сбоку и на крышке отсека для блока питания (потребуются длинные винты, они есть в комплекте), еще один сзади.

На верхней плоскости шасси вместо трех 120-миллиметровых можно поставить два по 140 мм.

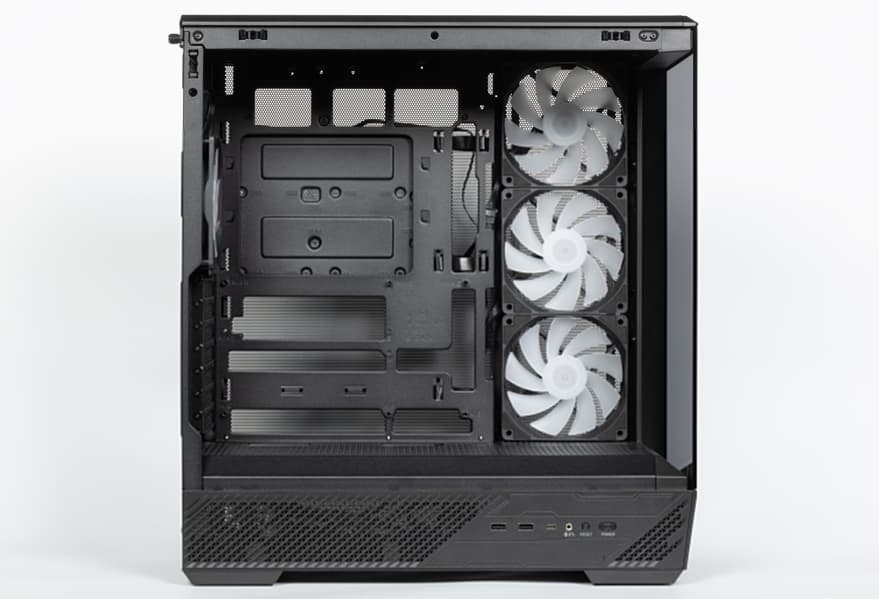

Предустановлены три боковых вентилятора (нагнетающие) и один задний (вытяжной), все размером 120 мм, в местах крепления у них имеются резиновые амортизаторы.

Штатные вентиляторы собственного производства MSI, они управляются изменением питающего напряжения и подключаются с помощью стандартных трехконтактных разъемов. Встроенного хаба или контроллера нет, управляться вентиляторы должны системной платой, на которой задействуется один разъем — эти линии, как и используемые для подсветки, соединены шлейфом.

При необходимости можно установить и радиаторы СЖО: вверху и сбоку до 360 мм, сзади до 120 мм.

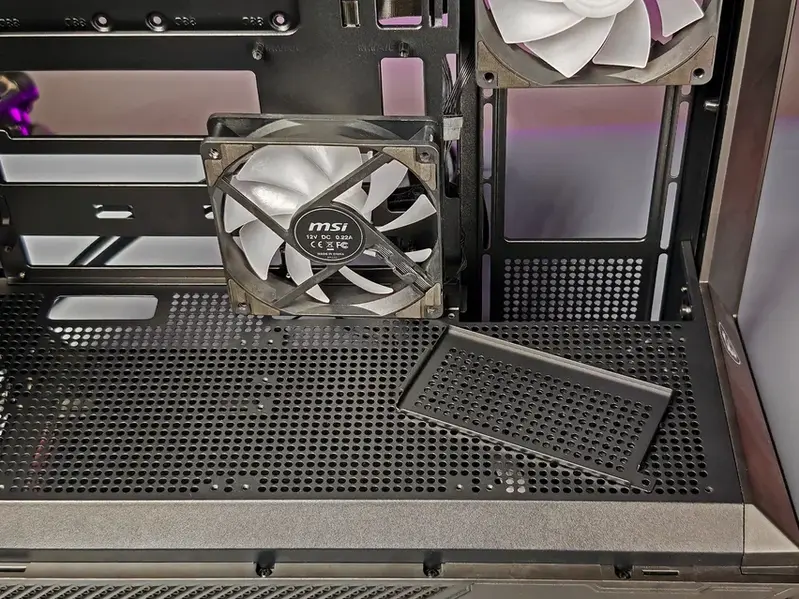

Заметим: в зоне расположения боковых вентиляторов на верхней плоскости нижнего отсека предусмотрен закрытый крышечкой лючок размером 13×7 см, который увеличивает доступное для размещения систем охлаждения пространство. Для его извлечения надо удалить один хорошо заметный винт и снять нижний штатный вентилятор.

Существенных ограничений по толщине верхнего радиатора нет — расстояние от верхней крышки до кромки системной платы 63 мм, для бокового проем составляет 40–41 мм до платы, дальше надо ориентироваться на длину видеокарты.

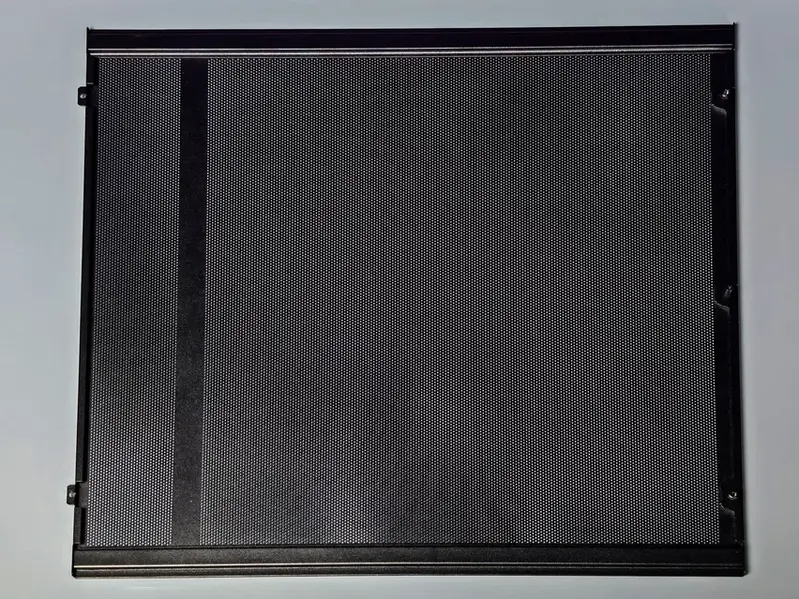

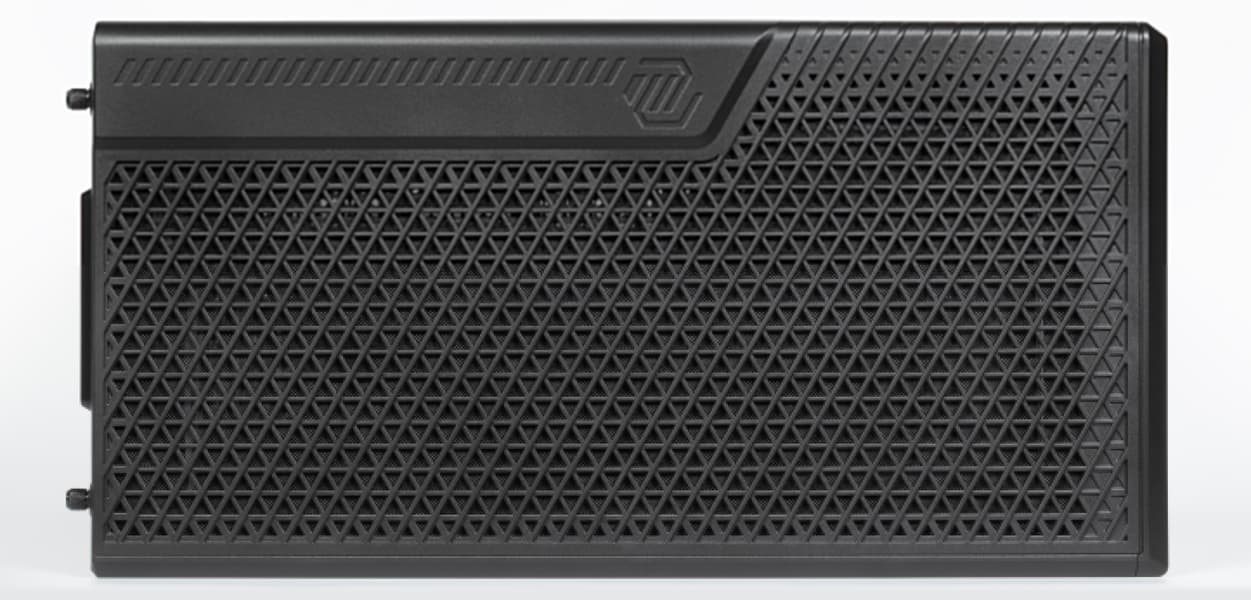

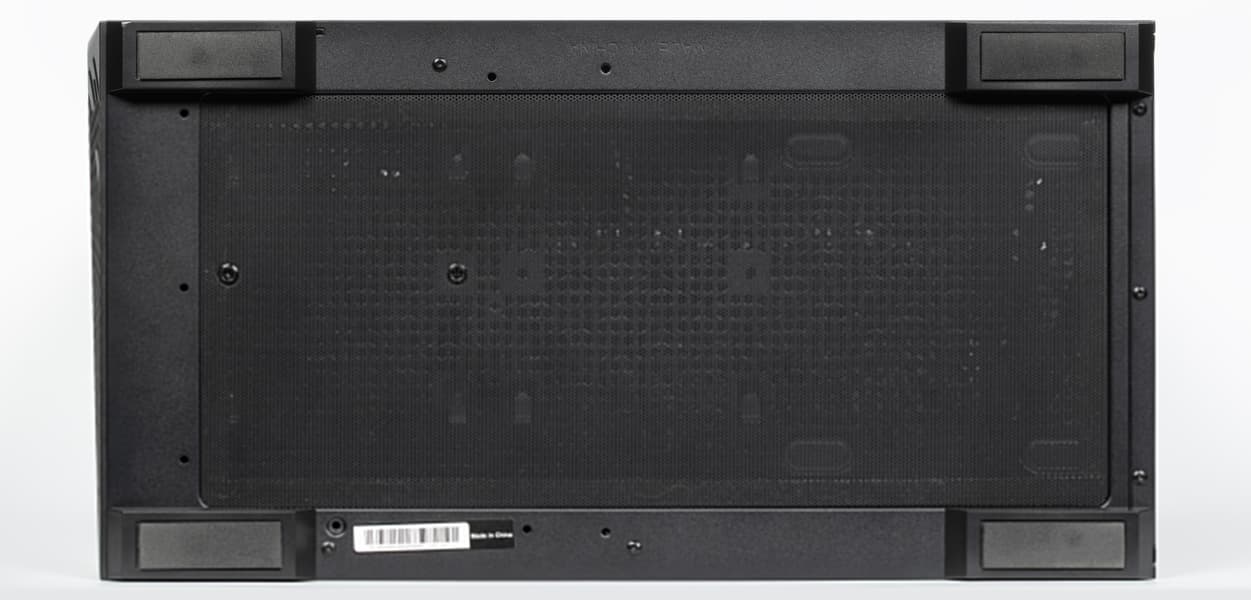

На днище и на верхней панели корпуса, а также на металлической правой боковой стенке имеются большие области с вентиляционными отверстиями.

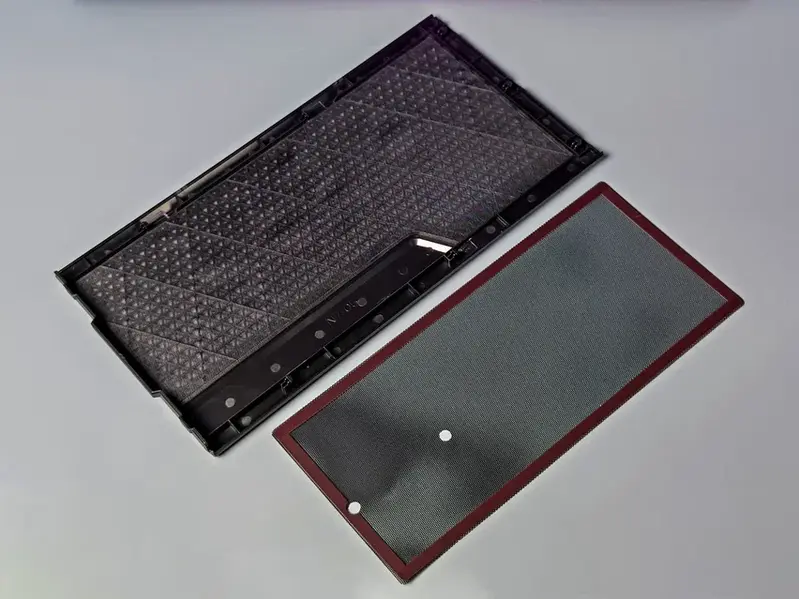

Верхний фильтр — капроновая сетка, изнутри приклеенная к пластиковой верхней крышке. Нижний — лист гибкого пластика с мелкими круглыми отверстиями, который с помощью закрепленных по периметру магнитных полос снизу крепится к металлу днища.

Соответственно для обслуживания верхнего фильтра придется снимать верхнюю крышку, нижнего — класть компьютер на бок.

На правой боковой стенке фильтра нет, что странно даже для недорогого корпуса. В очередной раз напомним: на различных интернет-площадках предлагаются листы тонкого перфорированного пластика разного размера и цвета для изготовления корпусных фильтров, часто вместе с рулончиками самоклеящейся магнитной ленты. То есть боковую область с отверстиями вполне можно самостоятельно оснастить фильтром, но это и лишние хлопоты, и дополнительные расходы.

Конструкция

Корпус средней тяжести: он весит 8,3 кг, в упаковке получается почти 10 кг.

Стеклянные панели имеют толщину 4 мм, металлические части — от 0,7 до 0,8 мм. Конструкция получилась довольно жесткой, разве что основание системной платы с большим количеством окон и прорезей прогибается даже при умеренно сильном нажатии. В целом изготовление вполне нормальное, способные повредить руки сборщика кромки скруглены или завальцованы.

Для доступа внутрь корпуса сначала надо снять его верхнюю крышку, которая крепится парой невыпадающих винтов с накатными головками на задней кромке и выступами-зацепами в передней части. Освободив винты, чуть сдвигаем эту крышку назад и удаляем ее, после чего можно будет снимать боковины. Их фиксация безвинтовая, но система крепления такова, что после снятия верхней крышки держаться они будут и без нее.

К стеклянной левой стенке приклеены стальные полосы, у которых есть выступы, внизу входящие в прорези боковой пластиковой панели, а вверху — в защелки на соответствующей кромке шасси. Сначала освобождаем верхнюю часть, потянув наружу (сзади предусмотрен небольшой выступ для захвата), потом движением вверх снимаем эту стенку.

Крепление и способ снятия правой металлической стенки аналогичные.

При необходимости можно снять и лицевую панель, которая крепится к шасси точно так же, как левая стенка.

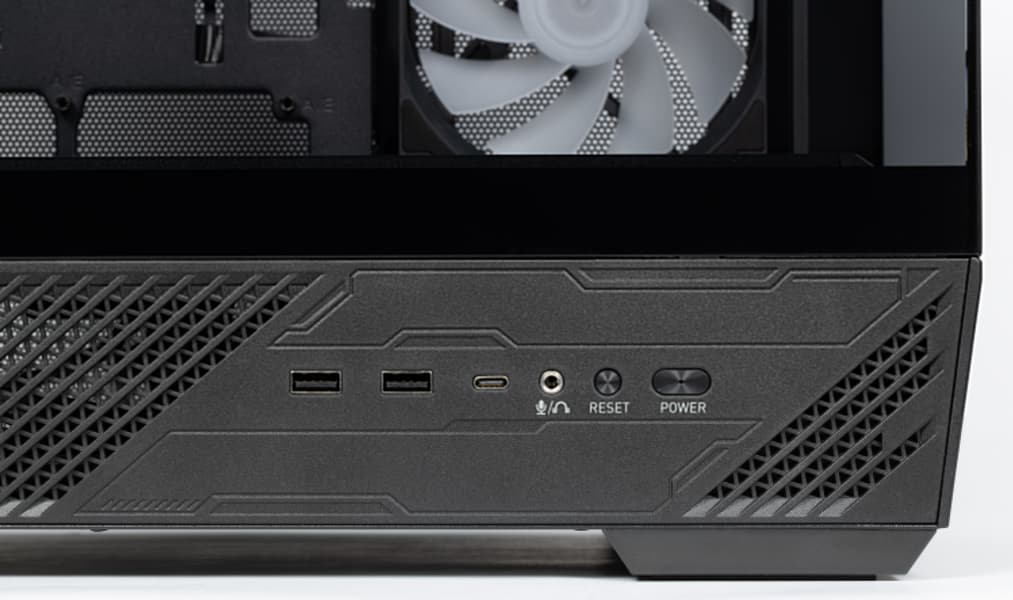

Интерфейсные разъемы и кнопки расположены на левой нижней пластиковой панели ближе к передней части. При размещении корпуса на полу или низкой подставке пользоваться ими будет неудобно, а при настольной установке компьютер придется ставить справа от оператора.

Перечислим органы, начиная спереди: овальная кнопка Power со встроенным индикатором включения, круглая кнопка поменьше Reset, 3,5-миллиметровое гнездо для аудиогарнитуры, один порт USB-C и два USB-A. Усилие нажатия обеих кнопок комфортное, разве что звук при срабатывании громкий, свободный ход совсем небольшой, срабатывание от случайного прикосновения для Power исключить нельзя.

Ножки пластиковые, невысокие — всего по 15 мм, все четыре оснащены резиновыми накладками для амортизации и защиты от царапин поверхности, на которую устанавливается компьютер.

Накопители

Для установки HDD/SSD предусмотрены две позиции, на которых можно разместить до трех накопителей.

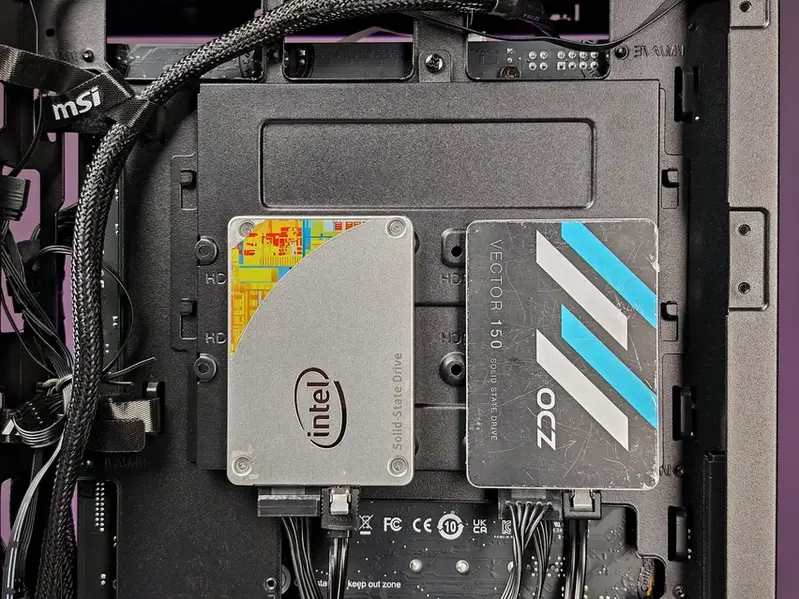

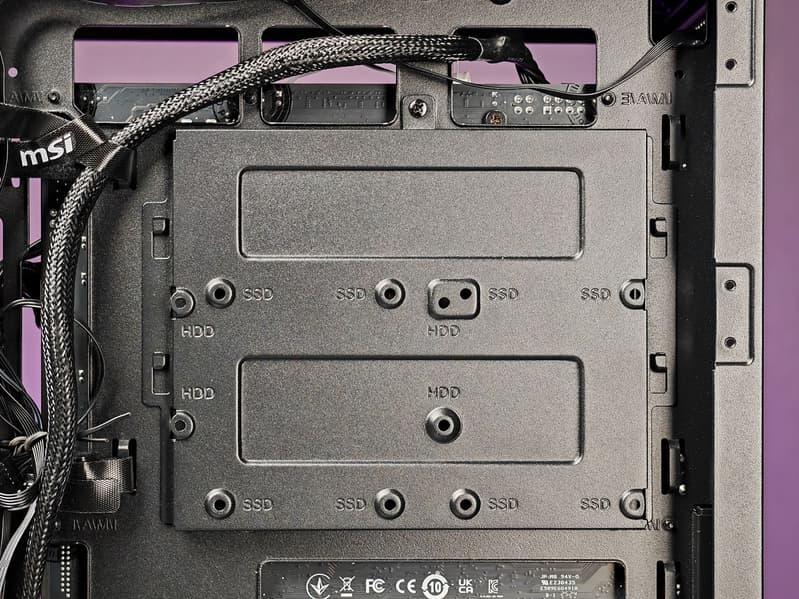

С правой стороны подложки системной платы ближе к задней стенке имеется монтажная пластина, зафиксированная одним винтом и двумя парами выступов.

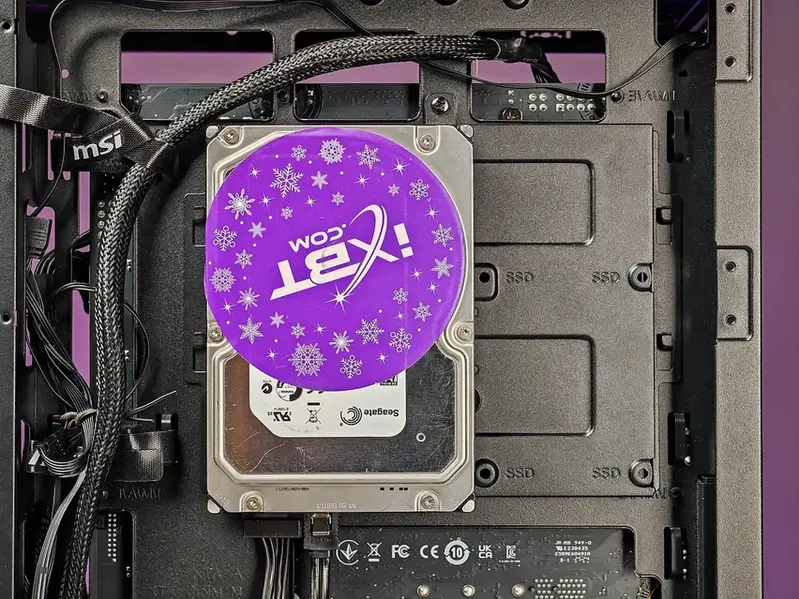

Она рассчитана на два 2,5-дюймовых накопителя или на один 3,5-дюймовый, которые крепятся винтами (есть в комплекте) сквозь металл пластины.

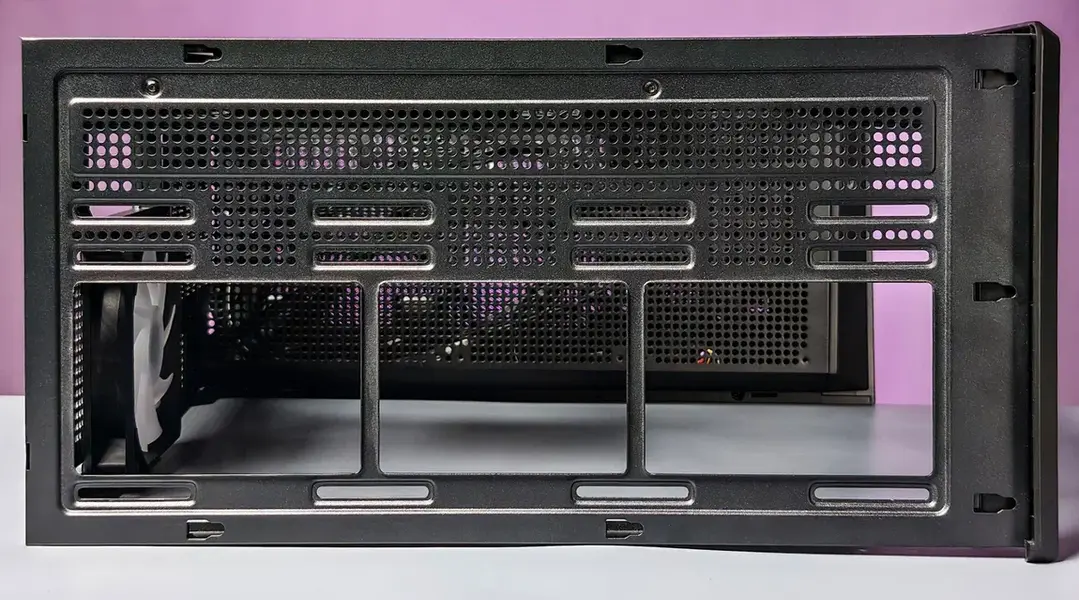

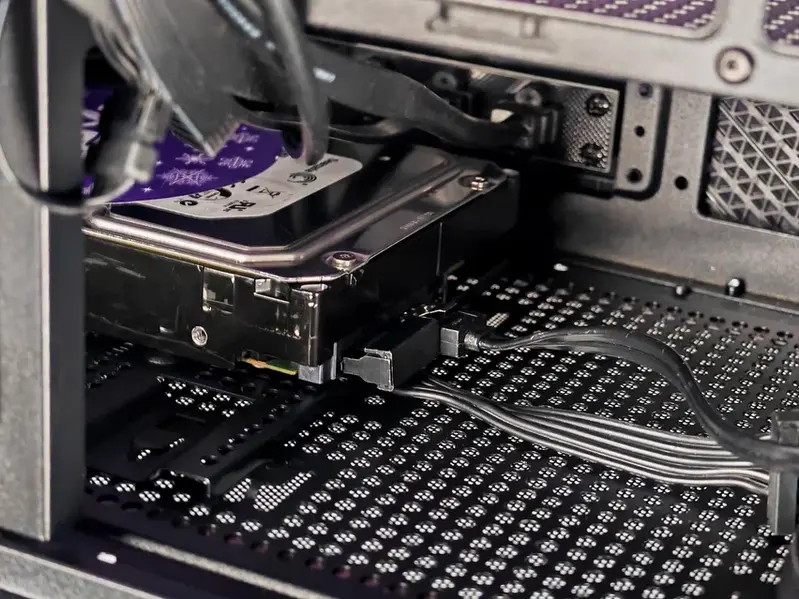

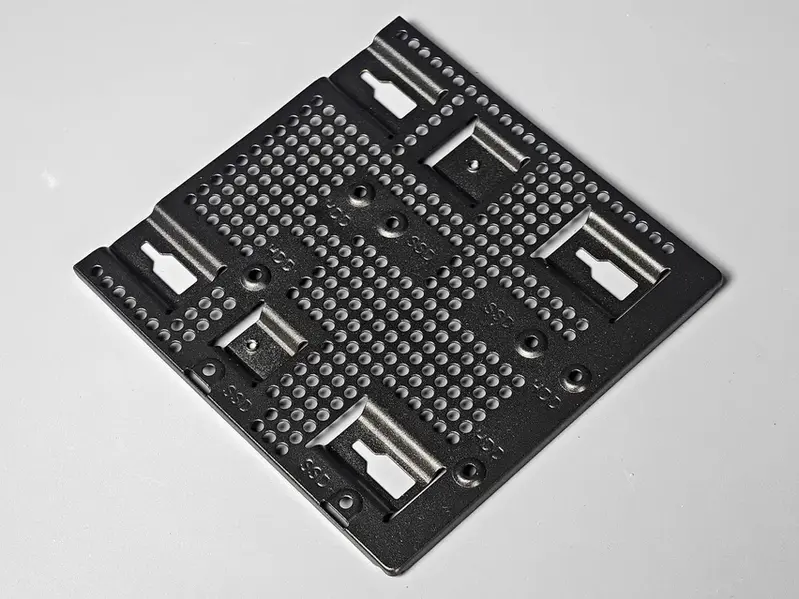

Еще одна пластина находится в передней части днища и закреплена двумя винтами (доступ к ним снизу), на ней можно разместить единственный SSD/HDD любой из двух размерностей.

В обоих местах накопители не попадают в зону действия вентиляторов, но за счет контакта с металлом пластин в некоторой степени будет обеспечено охлаждение.

При такой конструкции о быстрой установке или смене накопителей речи быть не может, придется не только снимать правую стенку, но и немало поработать отверткой.

Три штатных посадочных места для накопителей — сегодня это нормально: в последнее время к нам попадали корпуса сравнимых размеров, в которых и вовсе было два места.

Сборка системного блока

Способ крепления боковых стенок и верхней крышки описан ранее, порядок сборки ПК особого значения не имеет — компоненты разнесены и при установке не мешают друг другу (за одним исключением: доступ к нижнему накопителю будет затруднен установленным блоком питания и отходящими от него кабелями).

Девять стоек для монтажа системной платы формата ATX уже установлены. Возможно использование плат с разъемами на обратной стороне.

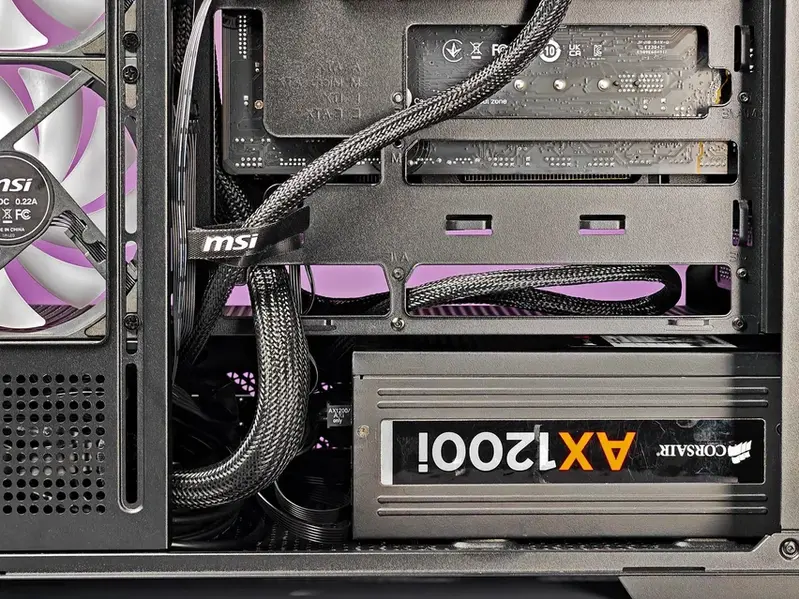

Блок питания вставляется справа и крепится снаружи четырьмя винтами (есть в комплекте), правильной установке помогут резиновые наклейки на днище, которые еще и обеспечивают амортизацию. БП можно устанавливать вентилятором вверх или вниз — в верхней стенке отсека есть многочисленные отверстия, но если вентилятор вверху, то он будет засасывать воздух, уже подогретый другими компонентами компьютера. Для кабелей в верхней плоскости отсека предусмотрены два больших отверстия.

Доступное для установки блока питания (с выходящими из него проводами) пространство составляет 270 мм, если измерять до нижней пластины для дисков. То есть можно использовать практически любой из современных БП ATX — например, используемый нами при тестировании блок питания мощностью 1200 Вт имеет длину 200 мм, установить его получилось без лишней возни с укладкой кабелей в ограниченном пространстве.

По данным производителя, в корпусе можно использовать процессорный кулер высотой до 165 мм. Реально расстояние от основания для системной платы до противоположной стенки составляет 180 мм, но из него нужно вычесть высоту стоек для монтажа платы — в данном случае 6 мм, и толщину самой платы с установленным процессором. Имеющееся в этом основании большое окно обеспечит доступ к креплению кулера без снятия платы, но это окно полностью загораживает боковая пластина с дисками.

В основании системной платы имеются многочисленные прорези разного размера для прокладки кабелей, крепить которые к предусмотренным штампованным «ушкам» можно стяжками-«липучками» (имеются три штуки) либо одноразовыми стяжками, их в комплекте пять. Проем справа от перегородки имеет ширину 37 мм, этого достаточно и для кабелей, и для накопителей на пластинах.

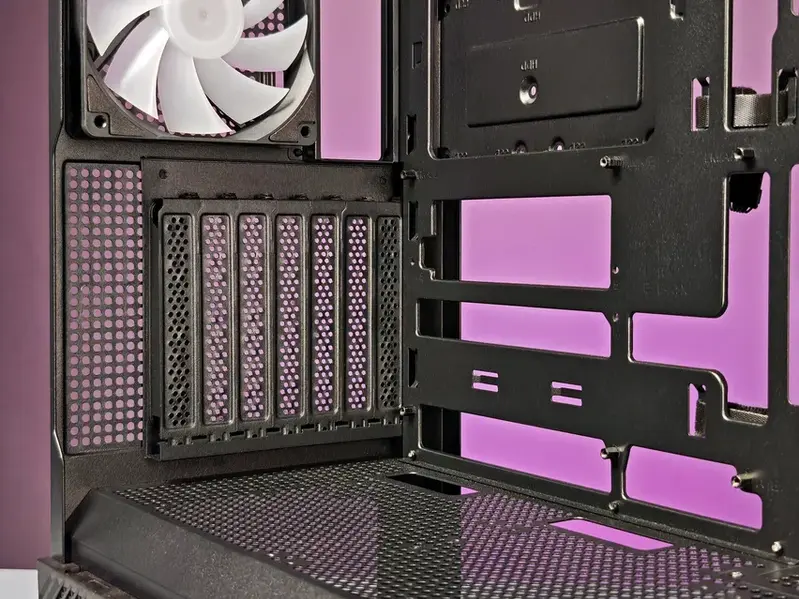

Для плат расширения предусмотрены два способа установки — горизонтальный, то есть непосредственно в слоты системной платы, и вертикальный с подключением через отдельно приобретаемый райзер. Для второго варианта следует повернуть на 90 градусов закрепляемую четырьмя винтами вставку на задней панели.

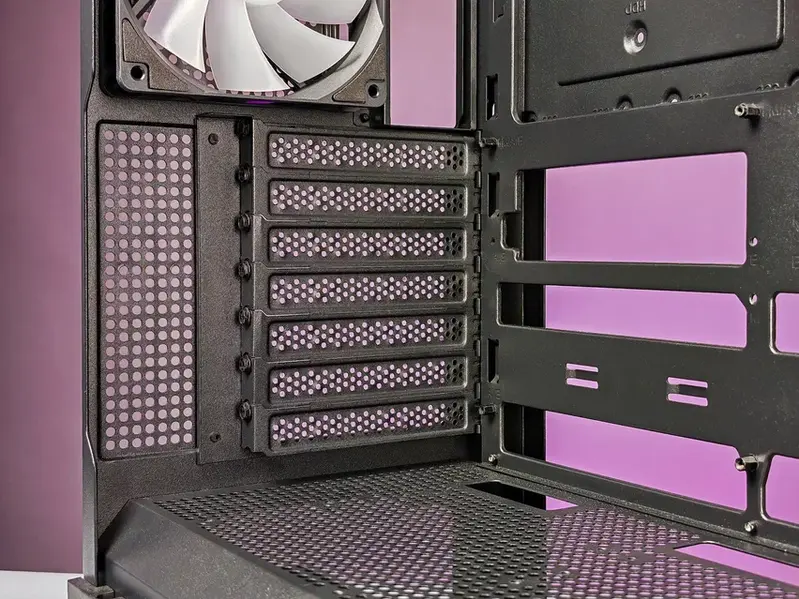

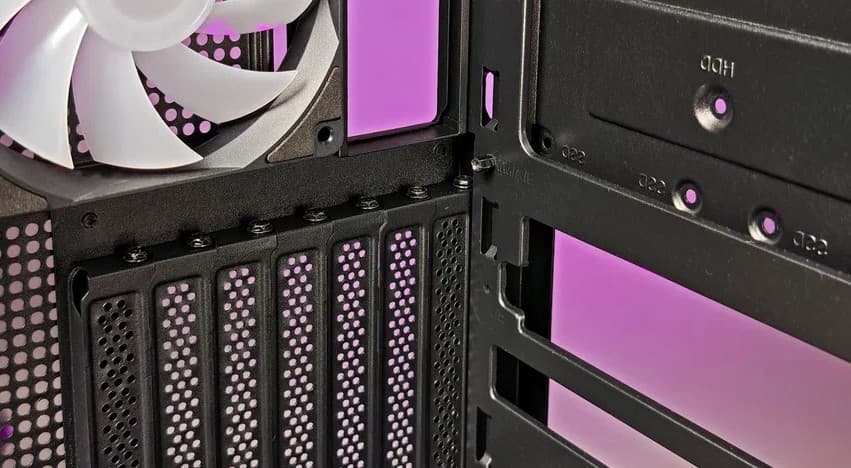

Заглушки в прорезях (их семь) на задней стенке и устанавливаемые платы крепятся винтами с головками под крестовую отвертку, доступ к ним изнутри корпуса, а в противолежащей стойке шасси предусмотрены вырезы для удобства работы отверткой. Но это относится к штатному положению вставки, подразумевающему установку карт в слоты системной платы, а если вставку повернуть, то доступ к крепежным винтам станет неудобным.

Для длины видеокарт заявляется максимум в 400 мм, реально свободное пространство до переднего стекла 43 см, но если вместо боковых вентиляторов будет установлен достаточно толстый радиатор СЖО, то расстояние сократится.

Кнопки, индикаторы и разъемы панели управления подключаются к системной плате стандартными коннекторами.

Температурные и шумовые показатели

Корпуса тестируются в базовой комплектации — с теми вентиляторами, которые предусмотрены производителем. Если вентиляторы не входят в комплект, тестирование проводится без них. Это обеспечивает единые и воспроизводимые условия, необходимые для объективного сравнения между моделями. Полученные показатели температуры и шума отражают работу корпуса «как есть» — без дополнительного обдува и модификаций. Эти результаты служат отправной точкой: пользователь может оценить базовый потенциал корпуса и на этой основе принимать решения об улучшении системы охлаждения под свои задачи.

Для тестирования применяется постоянный комплект компонентов, поочередно монтируемый в разные корпуса. Это позволяет оценить влияние конструкции при неизменной конфигурации системы. Текущий состав стенда следующий:

• Материнская плата: MSI B760M Gaming Plus WiFi, microATX, LGA 1700
• Процессор: Intel Core i5–12600KF (TDP 125 Вт)
• Кулер: Ocypus Iota A40 WH
• Видеокарта: Asus Dual GeForce RTX 4070 (TDP 200 Вт)
• Блок питания: Corsair AX1200i, 1200 Вт, 80+ Platinum
• SSD: Digma Meta M6E, 1 ТБ, M.2, NVMe
• ОЗУ: Kingston Fury Beast DDR5, 16 ГБ (2×8 ГБ), 5600 МГц

Система охлаждения видеокарты работает в штатном режиме с плавной регулировкой оборотов вентиляторов в зависимости от температуры GPU. При снижении температуры ниже 55  °C вентиляторы останавливаются, что делает видеокарту бесшумной в простое и при низкой нагрузке.

Блок питания Corsair AX1200i до уровня потребления ≈360 Вт (около 30% от номинала) работает в пассивном режиме — вентилятор не вращается. При стресс-тесте с нагрузкой чуть более 375 Вт вентилятор активируется. Таким образом, в типовых сценариях блок питания остается бесшумным, а при высокой нагрузке выступает второстепенным источником шума на общем фоне.

Управление скоростью вентилятора процессорного кулера и корпусных вентиляторов (при их наличии) привязано к датчику температуры CPU. Это обеспечивает единообразие методики и сопоставимость результатов между корпусами. Температура процессора служит надежным и однозначно интерпретируемым ориентиром, не зависящим от расположения системных датчиков на материнской плате.

Во всех тестах используется одна кривая управления скоростью вращения: от 10 до 50 °C обороты растут линейно (10 °C — 10%, 20 °C — 20%, …50 °C — 50%). Далее также линейно до 90 °C, где вентиляторы выходят на 100% оборотов, чтобы к моменту достижения критической температуры они уже работали на максимуме.

Тесты проводятся при закрытой боковой стенке в вертикальном положении. Температура в помещении поддерживается на уровне 24 °C. Каждый корпус тестируется в двух режимах нагрузки:

• Простой: запущена только операционная система Windows, без пользовательских приложений и фоновых задач
• Стресс-тест: одновременная загрузка процессора и видеокарты на 100%, достигаемая с помощью утилиты powerMax

Для объективного сравнения корпусов достаточно двух этих режимов. Они позволяют выявить ключевые особенности конструкции: в простое система демонстрирует минимальный уровень шума, а в стресс-тесте — эффективность теплоотвода и акустическое поведение под нагрузкой. Расширение списка сценариев добавило бы больше переменных, но не дало бы принципиально новой информации о базовых свойствах корпуса.

После выхода на стабильные показатели работы (обычно в течение 10–15 минут) фиксируются температуры на трех датчиках: CPU, GPU, System. Параллельно проводится измерение уровня шума. Измерения выполняются в специальной звукоизолированной и полузаглушенной камере. Микрофон шумомера устанавливается напротив центра передней панели корпуса на расстоянии 50 см.

Оценки и формулы расчета

1. Температурная эффективность (ТЭ) — относительный показатель, показывающий насколько текущая температура компонента далека от принятого критического значения. Чем выше ТЭ, тем эффективнее работает система охлаждения.

Критические температуры, принятые для расчета:

• Процессор (CPU) — 100 °C
• Видеокарта (GPU) — 95 °C
• Корпус (System) — 70 °C

Формула: ТЭ = (критическая температура − измеренная температура) / критическая температура × 100%

Максимальное значение ТЭ (100%) в реальных условиях недостижимо. Показатель не публикуется напрямую, а используется для последующего анализа.

2. Акустический комфорт — это оценка того, насколько шум системы охлаждения влияет на то, насколько комфортно находиться рядом с ПК. Выражается в баллах от 1 до 10 по измеренному уровню шума — чем тише, тем выше балл. Шкала намеренно нелинейна: в зонах перехода «Тихо» → «Отчетливо слышно» → «Шумно» падение комфорта воспринимается резче, поэтому шаг между уровнями там составляет два балла. Границы уровней и соответствия баллам приведены в таблице ниже.

3. Общий индекс производительности (ОИП) — сводный показатель, отражающий эффективность охлаждения всей системы в целом. Рассчитывается как средневзвешенное значение температурной эффективности (ТЭ) трех компонентов: процессора, видеокарты и температуры внутри корпуса (по датчику System).

Формула: ОИП = (ТЭ CPU × 0,325) + (ТЭ GPU × 0,325) + (ТЭ System × 0,35)

Повышенный вес присваивается параметру System (нагрев внутри корпуса), чтобы максимально учесть реальное влияние конструкции корпуса на охлаждение, удаление горячего воздуха и уровень шума. Кроме того, у этого датчика зачастую наблюдается меньший запас до критической температуры, поэтому даже небольшие отклонения заметно отражаются на результатах.

4. Соотношение производительность/шум (СПШ) — вспомогательный показатель, отражающий, сколько эффективности охлаждения приходится на каждый децибел шума. Чем выше СПШ, тем лучше баланс между охлаждением и акустическим комфортом.

Формула: СПШ = (ОИП / уровень шума) × 10

Показатель особенно полезен при сравнении корпусов в сегменте с повышенными требованиями к тишине — для студий, медиацентров и так далее.

5. Итоговая оценка корпуса (ИОК) — финальный показатель по 10-балльной шкале, отражающий баланс между эффективностью охлаждения и уровнем шума.

Формула: ИОК = (ОИП / 10 × 0,5) + (АК × 0,5)

Эффективное охлаждение и низкий уровень шума одинаково важны для комфортной работы, поэтому для расчета ИОК используются равные коэффициенты (0,5). Это позволяет дать сбалансированную и объективную оценку по обоим параметрам. При необходимости пользователь может самостоятельно пересчитать ИОК, изменив коэффициенты в соответствии со своими приоритетами.

Уровень шума на максимальных оборотах вентиляторов — 43 дБА.

Средняя ИОК — 1,7 балла.

Средняя ИОК публикуется как обобщенная итоговая оценка корпуса, рассчитываемая на основе результатов в простое и под нагрузкой. Этот показатель удобно использовать для быстрой и наглядной оценки «суммарной» эффективности: он позволяет сравнивать корпуса в целом, а не только по отдельным сценариям. Однако, как и любое усреднение, средний ИОК не отражает специфических особенностей поведения корпуса в конкретных режимах — он может сгладить ярко выраженные плюсы и минусы, а также скрыть разброс между реальными условиями эксплуатации. Поэтому среднюю оценку стоит рассматривать как ориентир, а для осознанного выбора всегда изучать детали тестирования в каждом режиме.

Эффективность охлаждения MSI MAG Pano 130R PZ неожиданно высока для корпуса-«аквариума»: температуры довольно заметно ниже типичных для этого форм-фактора как в простое, так и в стресс-тесте. Но расплачиваться за это приходится высоким уровнем шума, причем работа вентиляторов сравнительно хорошо слышна даже без нагрузки.

Причина такого поведения в целом типична для корпусов с двумя прозрачными стенками и напрямую связана с компоновкой. Стеклянные панели эффектно выглядят, но почти не глушат звук, а приточные вентиляторы приходится переносить на боковую стенку. В результате воздушный поток идет поперек корпуса, тракт получается непрямым, продуваемость ключевых узлов снижается, часть воздуха рассеивается, а потери на турбулентность растут.

Среди корпусов с двумя прозрачными стенками встречаются и несколько более сбалансированные по шуму и эффективности охлаждения модели. В качестве примера можно привести Zalman P40 DS, который пока остается одним из лучших «аквариумов» в наших тестах по соотношению этих параметров. С отводом тепла он справляется чуть хуже, зато в простое работает в нашей сборке гораздо тише. Под нагрузкой разница сокращается, но всё же остается. Вероятно, дело в том числе в выборе штатных вентиляторов. Заменить их ничто не мешает, но это уже дополнительные расходы.

В итоге говорить приходится сразу о двух компромиссах. Первый задает сам форм-фактор: ради эффектного внешнего вида приходится мириться с особенностями воздушного тракта и акустики. Второй, вполне вероятно, связан с ценой корпуса: штатные вентиляторы, похоже, не отличаются ни особенно тихой работой, ни высокой эффективностью. К счастью, систему охлаждения здесь несложно доработать. На старте вполне можно пользоваться штатной конфигурацией, а к замене вентиляторов вернуться позже, если уровень шума окажется некомфортно высоким.

Итоги

Как и другие игровые модели компании, корпус MSI MAG Pano 130R PZ допускает установку системных плат размером вплоть до ATX (с поддержкой Project Zero / Back Connect) и широкого спектра прочих комплектующих — ограничения на длину блоков питания и видеокарт скорее теоретические, причем для последних предусмотрена и горизонтальная, и вертикальная установка. При этом цена корпуса вполне привлекательная, особенно с учетом наличия четырех штатных вентиляторов с ARGB-подсветкой (правда, без соответствующего контроллера).

Оснащение интерфейсными портами вполне стандартное: два USB-A, один USB-C, миниджек для аудиоустройств. Но надо учитывать, что органы управления и разъемы находятся в левой нижней части корпуса, что ограничивает выбор удобных мест для размещения собранного компьютера.

Трех штатных посадочных мест для накопителей большинству потребителей будет вполне достаточно, особенно если вспомнить о всё чаще встречающейся возможности установки M.2-накопителей непосредственно на системную плату.

Бюджетная цена обусловила некоторые негативные моменты, включая скромное оснащение фильтрами: из трех мест, где они необходимы, сетка имеется только в двух. При этом для сборщика корпус вполне удобен, исключая лишь нижнее посадочное место для накопителя.

Дизайн изделия вполне современный, хотя в целом внешний вид скорее нейтральный, без бросающихся в глаза украшений, порой присущих предназначенной геймерам продукции, а потому корпус годится для самых разных компьютеров: от рабочих станций до домашних игровых, причем те и другие могут быть вполне производительными.
