Mini-ITX-корпус Lian Li PC-Q12: премиальная внешность в несбалансированной конфигурации
Компактный корпус Lian Li PC-Q12 был впервые анонсирован на выставке CES в 2012 году. Линейка актуальных корпусов серии Mini-Q для системных плат формата Mini-ITX у компании Lian Li насчитывает в настоящий момент более 15 моделей, одной из которых и является рассматриваемый сегодня PC-Q12.
Отличительной особенностью этой модели является очень небольшая толщина, все внутренние компоненты собранного в данном корпусе ПК расположены на одном уровне без каких-либо «наслоений». За качество и избыточность питания отвечает комплектный блок питания форм фактора SFX мощностью 300 Вт.
Корпус, как и подобает всем недешевым продуктам Lian Li, выполнен из качественно и очень толстого алюминия. Эта особенность позволяет PC-Q12 оставаться весьма прочным, но в то же время очень легким — масса корпуса без блока питания составляет меньше 2 кг. Теоретически, алюминиевое шасси должно положительным образом сказаться на качестве охлаждения компонентов ПК, но в данном случае прямой контакт греющихся элементов с конструкцией корпуса практически отсутствует.
Корпус поставляется в двух вариантах расцветки — черном и белом. К нам на тестирование попал вариант в черном матовом исполнении. Качество окраски высокое, хорошо просматривается структура шлифованного металла, на ощупь поверхность гладкая и приятная.
Поставляется Lian Li PC-Q12 в относительно небольшой коробке с качественной цветной полиграфией. Комплект поставки включается в себя:
предустановленный корпусной вентилятор типоразмера 80 мм; алюминиевую подставку для вертикальной установки корпуса; четыре резиновые ножки для горизонтальной установки; компактный спикер; переходник для подключения портов USB 3.0; запасную защелку для крепления боковых стенок; пластиковый фиксатор для проводов; небольшую наклейку с надписью LIAN LI; краткую инструкцию по сборке ПК; сетевой шнур и комплект крепежных винтов. Единственное, что не вошло в стандартный комплект поставки — это регулятор скорости вращения корпусного вентилятора Lian Li PT-FN01, который можно попытаться купить отдельно и установить в соответствующие прорези на задней стенке корпуса.
Компоновка Корпус представляет собой однообъемную конструкцию с нижнерасположенным блоком питания форм фактора SFX. При необходимости его можно будет заменить на другую модель без особенных затруднений.
В верхней части шасси расположено посадочное место для системной платы, она крепится непосредственно к боковой стенке корпуса. В нижней части находятся два подиума: один для блока питания, а второй — для съемной корзины на 4 накопителя стандарта 2,5″.
Конструкция корпуса очень проста, она не предусматривает установку устройств с внешним доступом, полноразмерных жестких дисков и каких-либо плат расширения. Малая толщина корпуса накладывает весьма строгие ограничения на максимальную высоту процессорного кулера, она не должна превышать 55 мм.

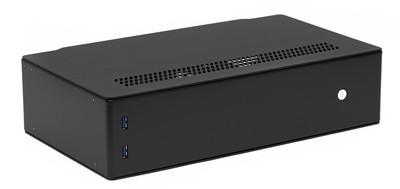

Конструкция Габариты Lian Li PC-Q12 — 208 (Д) × 88 (Ш) × 365 (В) мм. Вес с блоком питания составляет 2,4 кг. При этом боковые стенки по своей прочности не уступают стальным экземплярам толщиной 0,8 мм, а, может быть, и превосходят ее.
Пластиковых деталей в корпусе практически нет. Передняя панель, как и все прочие стенки, выполнена из алюминия. В ее верхней части расположена большая круглая кнопка включения, являющаяся по совместительству сдвоенным индикатором работы ПК и активности дисковой подсистемы. Ход кнопки очень маленький, щелчок при нажатии громкий и неожиданно дешевый. Зато сине-сиреневая круговая подсветка выполнена очень качественно, в жизни она смотрится лучше, чем на видео.
В нижней части передней панели находятся два порта USB 3.0. Качество разъемов нареканий не вызывает, расстояние между портами достаточно для одновременно подключения двух крупногабаритных устройств. Отсутствие стандартных разъемов для подключения микрофона и, в особенности, наушников наверняка расстроит часть потенциальных покупателей, но, по всей видимости, дополнительные отверстия на гладком алюминии нарушают концепцию дизайнеров Lian Li о правильном стильном дизайне.
Так же под нож попала кнопка RESET, однако на самом деле исправные современные ПК зависают достаточно редко, к тому же компьютер всегда можно полностью выключить длительным удержанием кнопки Power, поэтому не будем считать данный факт значимым недостатком.
Обе боковые стенки крепятся к шасси исключительно с помощью пластиковых защелок, по 9 штук на каждую. Крепеж получается весьма надежным, стенки на своих местах не шатаются. На случай поломки или потери защелки в комплекте поставки имеется одна «запаска». Безусловно, такой способ фиксации весьма удобен, но если вдруг встанет необходимость защитить содержимое ПК от посторонних лиц, то сделать это будет несколько затруднительно.

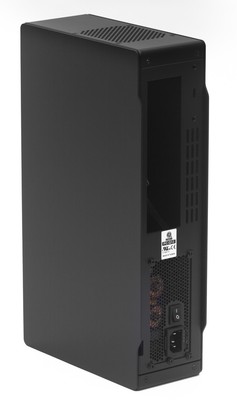

На левой стенке имеется ряд перфорированных отверстий для улучшения охлаждения, а правая стенка абсолютно глухая. На верхней стенке расположен предустановленный корпусной вентилятор. На задней стенке присутствует традиционный вырез под набор портов ввода/вывода системной платы, дополнительная перфорация для улучшения охлаждения, небольшой вырез в верхней части для контроллера PT-FN01 и, конечно же, место для блока питания с его тумблером и разъемом для силового кабеля в самом низу.
На нижней стенке можно обнаружиться 4 отверстия под винты для крепежа алюминиевой подставки. Чтобы корпус меньше вибрировал и не царапал поверхность стола, на внешнюю сторону подставки наклеены две резиновые полоски. Корпус стоит на подставке весьма уверенно, случайно опрокинуть его скорее всего не получится. Однако при установке и извлечении USB устройств лучше все же придерживать корпус рукой, его вес слишком мал для того, чтобы обеспечить ему полную неподвижность.
Система вентиляции Lian Li PC-Q12 предусматривает установку всего одно корпусного вентилятора, который уже идет в комплекте поставки. Посадочное место расположено на верхней стенке, оно рассчитано на установку вентиляторов типоразмера 80 мм. Модель предустановленного охладителя — LI128025BE-4. Номинальная скорость вращения составляет всего 1200 об/мин, что очень мало, но зато и практически бесшумно. Вентилятор работает на выдув, над лопастями имеется защитная решетка, выполняющая также и декоративную функцию.
Какие-либо пылевые фильтры в корпусе полностью отсутствуют.
Комплектный блок питания также охлаждается 80 мм вентилятором, однако расположен он всего в нескольких миллиметрах от глухой боковой стенки, что явно не способствует улучшению охлаждения и тихой работе БП.
Сборка системного блока Поскольку правая боковая стенка также является съемной и при этом является основанием для установки системной платы, то сразу возникает желание демонтировать стенку, установить плату с помощью винтов и стандартных полых шестигранников с резьбой, а потом вернуть всю собранную конструкцию обратно в корпус. Однако в большинстве случаев подобный план не увенчается успехом: если на задней панели ввода/вывода присутствует хотя бы один чуть-чуть выступающий элемент, то боковую стенку не удастся приставить на место, этому будет препятствовать основание шасси.
Во избежание подобной ситуации лучше сразу начинать сборку без демонтирования второй боковой стенки.
Съемная корзина для накопителей фиксируется благодаря четырем выступам с виброгасящими элементами из мягкой резины. Корзина устанавливается на подиум и с силой сдвигается примерно на 5 мм. Резиновые прокладки с трудом входят в узкие прорези на подиуме, что обеспечивает вполне надежную фиксацию, однако при желании ее можно дополнительно усилить одним винтом под крестовую отвертку.
Сами накопители прикручиваются к корзине четырьмя винтами под крестовую отвертку. Корзина рассчитана на 4 диска, установленные практически вплотную друг к друг. По большому счету если речь не идет об SSD накопителях, то устанавливать в PC-Q12 больше двух дисков одновременно будет не самой лучшей идеей в плане19:18 09.11.2013 соблюдения оптимального для HDD температурного режима работы.
Для демонтажа блока питания необходимо открутить 4 винта под крестовую отвертку с внешней стороны задней стенки корпуса. Во время обычной сборки и разборки ПК трогать блок питания совершенно не обязательно, он никак не мешает процессу.
В случае использования одного или двух накопителей избыточные провода и коннекторы от блока питания можно без особого труда разместить в съемной корзине, однако если она окажется полностью заполненной, то излишки проводов могут стать значительной проблемой, ухудшающей циркуляцию воздуха внутри корпуса.
Порты USB 3.0 с передней панели подключаются монолитной 20-контактной колодкой, при необходимости можно задействовать комплектный переходник на 8-контактную колодку USB 2.0.
Корпусной вентилятор оснащен универсальным набором разъемов для подключения, его можно запитать как от 4-контактного разъема блока питания, так и от 3-контактного разъема на системной плате.

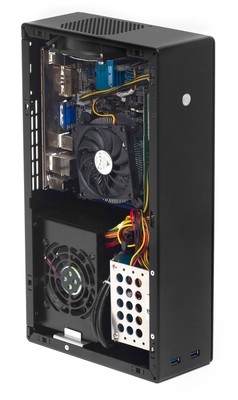

В целом сборка ПК в данном корпусе получается очень простой и быстрой, потому что, во-первых, во многих местах задействована безвинтовая система крепления и, во-вторых, компонентов для сборки очень мало, а возможности по расширению практически отсутствуют.
Блок питания FSP300–60GHS
Корпус поставляется с предустановленным блоком питания FSP300–60GHS формата SFX. Приобрести замену, в случае каких-либо проблем со штатным БП, не составит особых сложностей — в продаже имеется достаточный ассортимент блоков питания подобного формата. Он, конечно, не такой широкий, как в случае с полноразмерными блоками формата ATX, но, тем не менее, определенный выбор есть.
Корпус блока питания покрашен в черный цвет, чтобы соответствовать дизайну корпуса внутри и снаружи. Набор разъемов довольно богатый. Можно легко подключить все, что удастся разместить во внутреннем объеме корпуса.
Наименование разъема Количество коннекторов Примечание 24 pin Main Power Connector 1 монолитный 4 pin 12V Power Connector 1 8 pin SSI Processor Connector 6 pin PCI-E 1.0 VGA Power Connector нет 8 pin PCI-E 2.0 VGA Power Connector 4 pin Peripheral Connector 1 15 pin Serial ATA Connector 4 на двух жгутах 4 pin Floppy Drive Connector 1 Основные полупроводниковые элементы установлены на трех компактных радиаторах, толщина основания которых внушает некоторое беспокойство за работоспособность устройства при нагрузках, близких к максимальным.

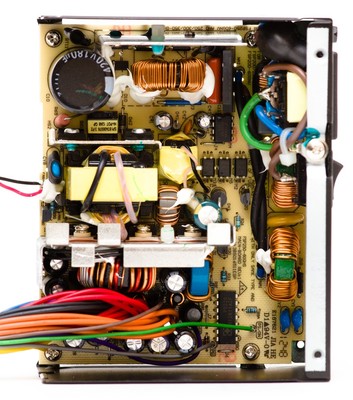

Конструкция БП вполне типична для бюджетных решений: используется схема групповой стабилизации для каналов +12VDC и +5VDC, а также индивидуальный стабилизатор для канала +3.3VDC в выходном каскаде. Есть и активный корректор коэффициента мощности.

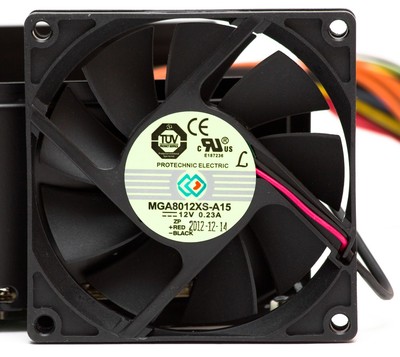

В блоке питания установлен вентилятор типоразмера 80 мм — MGA80XS-A15 компании Protechnic Electric. Основан вентилятор на подшипнике скольжения.
Тестирование блока питания К сожалению, работать долговременно на заявленной максимальной мощности блок питания не смог.
Обозначение размера отклонений выходных напряжений от номинала Цвет Диапазон отклонения Качественная оценка более пяти процентов неудовлетворительно +5 процентов плохо +4 процента удовлетворительно +3 процента хорошо +2 процентов очень хорошо 1 процент и менее отлично −2 процента очень хорошо −3 процента хорошо −4 процента удовлетворительно −5 процентов плохо более пяти процентов неудовлетворительно Стоит пояснить, что при наличии отклонений в пределах трех процентов параметры блока питания можно считать находящимися на хорошем уровне.

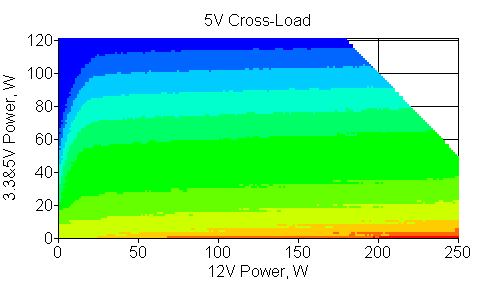

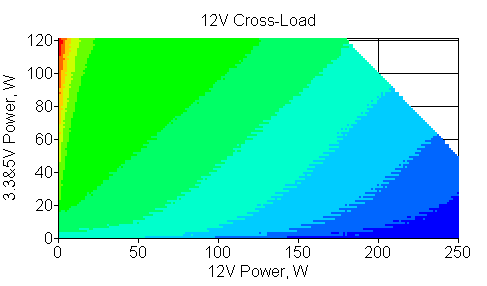

Отклонения значений выходных напряжений от номинала
Что касается значений выходных напряжений, то тут ситуация неоднозначная. На мощности свыше 150 Вт по каналу +12VDC отклонения от номинала становятся уже довольно значительными — правда, нагрузить так блок питания именно в этом корпусе почти невозможно. А при меньшей нагрузке отклонения находятся в пределах нормы и даже не превышают 3%.
Тестирование эффективности системы вентиляции корпуса Последний этап исследования представляет собой тестирование с помощью программных средств, нагружающих различные подсистемы компьютера, что, в свою очередь, обуславливает достаточно мощное тепловыделение. Таким образом можно оценить возможности и производительность системы охлаждения корпуса.
В конфигурацию тестового стенда входили следующие комплектующие:
Материнская плата Asus P8H61-I LX Процессор Intel Celeron G540 Процессорный кулер Glacialtech Igloo i630 Light Жесткий диск Seagate ST9640320AS Оперативная память Kingston KVR1333D3N9 (2 планки) Эта конфигурация является унифицированной для тестирования всех малогабаритных корпусов, поэтому в нее входит 2,5″ жесткий диск и процессорный кулер с высотой, близкой к минимальной. Поскольку в рассматриваемом корпусе невозможна установка тестового графического ускорителя Radeon HD5750, используется интегрированная в процессор графика.
Температура в помещении во время всех тестов остается неизменной и составляет 24 градуса. Замеры температур производились программой SpeedFan в следующих режимах:
Idle — режим простоя. Работа операционной системы Windows 7 Домашная Расширенная со включенным антивирусом MS Essentials и фоновыми процессами в течение 1 часа. Video (CPU) и Video (DXVA) — просмотр ролика Full HD (BDRemux) с помощью плеера VLC 2.0 с выключенным и включенным аппаратным декодером в течение 1 часа. LinPack — нагрузка центрального процессора расчетами в программе-бенчмарке Intel в течение 1 часа. Данный софт славится тем, что создает нетипично высокую нагрузку на CPU, прогревая его до максимального уровня. FurMark — нагрузка графического ускорителя и, в меньшей степени, центрального процессора в специализированном бенчмарке в течение 1 часа. FurMark+LinPack — одновременный запуск обоих бенчмарков и их прогон в течение 1 часа. Здесь нагрузка на компоненты ПК должна быть максимальной. Результаты тестов представлены на диаграммах:
Проведенные тесты показывают, что система охлаждения Lian Li PC-Q12 вполне успешно справляется со своими обязанностями, температура центрального процессора находится в рамках разумного, а жесткий диск не нагревается выше 40 °С даже во время самых тяжелых испытаний.
Как наглядно видно из диаграмм, корпусной вентилятор приносит довольно мало пользы, хотя и работает при этом почти бесшумно. При необходимости его можно заменить на более производительную модель, особенно если речь идет об использовании пассивного охлаждения CPU.
Позиционирование и выводы Корпус Lian Li PC-Q12 получился очень стильным, строгим и дорогим продуктом с ограниченной сферой применения. При желании корпус можно было бы сделать намного компактнее за счет использования блока питания нестандартной конструкции и уменьшения корзины для накопителей — тогда получился бы очередной корпус для HTPC или же дизайнерский ПК общего назначения для дома или дорогого офиса.
Однако по факту мы имеем то, что имеем: блок питания на 300 Вт, хотя на самом деле и 120 Вт точно хватит с большим запасом. Больше мощности просто некому потребить, учитывая отсутствие возможности установить платы расширения, полноразмерные жесткие диски и горячий процессор с высоким кулером. Примерно столь же бесполезной будет и корзина на 4 накопителя ноутбучного формата. Для домашнего хранилища этого все равно мало, да и неоправданно дорого такое решение, а собирать большие RAID-массивы из SSD или медленных 2,5″ дисков найдется очень мало желающих.
Тем не менее, PC-Q12 — это качественный продукт с отличным внешним видом, высококачественными материалами, простой и удобной сборкой, который наверняка найдет своего покупателя как минимум благодаря привлекательной визуальной составляющей.
Корпус Lian Li PC-Q12 предоставлен на тестирование производителем
