Материнская плата Asus TUF Gaming A520M-Plus на чипсете AMD A520: бюджетная модель форм-фактора microATX со скромными возможностями25.07.2022 09:00

Уже прошло несколько лет, как вышли поколение 3ххх процессоров от AMD и поддерживающие их системные чипсеты 5хх серии (X570, B550, A520), но только сейчас самые бюджетные материнские платы на AMD A520 смогли добраться до нашей лаборатории. Дело в том, что производителям матплат всегда интересны обзоры и тесты топовых или среднебюджетных серий, но уж точно не малобюджетных решений, которые, собственно, и так хорошо продаются из-за относительно низких цен. Поэтому малобюджетные материнки приходится искать самостоятельно, и опять же, во «внесезонное» время, когда нет выхода новых решений в области процессоров и матплат от AMD и Intel. Вот так и дошли «руки» у нас до материнских плат такого сегмента. Какие-то из них были приобретены в торговых сетях для обзоров, в данном случае материнка получена от производителя (случилось чудо, и у них нашлось бюджетное решение! -)).

Итак, прежде всего, давайте поймем, какая же разница между системными чипсетами AMD X570, B550 и A520. Понятно, что идя от «X» к «А», мы спускаемся с топового чипсета до самого дешевого и простого. Между X570, B550 и А520 самая большая разница заключается в отсутствии поддержки PCIe 4.0 у последних двух. При этом сами процессоры Ryzen (серии 3000 и 5000) имея встроенную поддержку PCIe 4.0, прекрасно работают на скоростях 4.0 с X570 и В550. А вот на матплатах с А520 уже и процессоры не могут реализовать версию PCIe 4.0, она понижается до 3.0. То есть А520 — это полностью только PCIe 3.0

Линии PCIe, предоставляемые самими чипсетами, работают на скорости 4.0 в X570, а вот на B550 и А520 они только PCIe 3.0. Это также означает, что соединение между чипсетом и процессором Ryzen работает только на скорости PCIe 3.0 на B550 и А520, тогда как на X570 это PCIe 4.0.

Помимо скорости PCIe, B550 и А520 поддерживают меньшее количество линий PCIe и меньшее количество портов USB. Давайте посмотрим на таблицу.

Сравнение чипсетов

Модель чипсета	X570	B550	A520
Связь процессора с чипсетом	PCIe 4.0×4	PCIe 3.0×4	PCIe 3.0×4
Версия PCIe от процессора	PCIe 4.0	PCIe 4.0	PCIe 3.0
Распределение линий PCIe от процессора	1×16 или 2×8	1×16 или 2×8	1×16
Версия PCIe от чипсета	PCIe 4.0	PCIe 3.0	PCIe 3.0
Количество линий PCIe от чипсета	16	10	6
Количество предустановленных SATA портов от чипсета	4	4	2
Количество портов USB 3.2 Gen2 от чипсета	8	2	1
Количество портов USB 3.2 Gen1 от чипсета	0	2	2
Количество портов USB 2.0 от чипсета	4	6	6
Поддержка оверклокинга	Да	Да	Нет

Следует учитывать, что кроме USB портов, предоставляемых чипсетами, сами процессоры Ryzen 3xxx/5xxx имеют встроенную поддержку 4х портов USB 3.2 Gen2, а также имеют 4 линии PCIe 4.0 (в случае с А520 они становятся 3.0) для накопителя М.2.

Как мы видим, что по сравнению с X570 и B550 чипсет A520 уступает не только в версиях PCIe, он также не поддерживает разделение 16-ти линий от процессора, чтобы можно было использовать две видеокарты (для бюджетного сегмента, на который нацелен чипсет A520, это, скорее всего, не имеет большого значения).

Разумеется, помимо меньшей стоимости, у чипсетов B550 и А520 есть еще одно преимущество перед X570: меньшее энергопотребление, а значит на матплатах будет достаточно относительно простых пассивных радиаторов на этих микросхемах.

С отличиями чипсетов мы разобрались, переходим к текущей материнской плате.

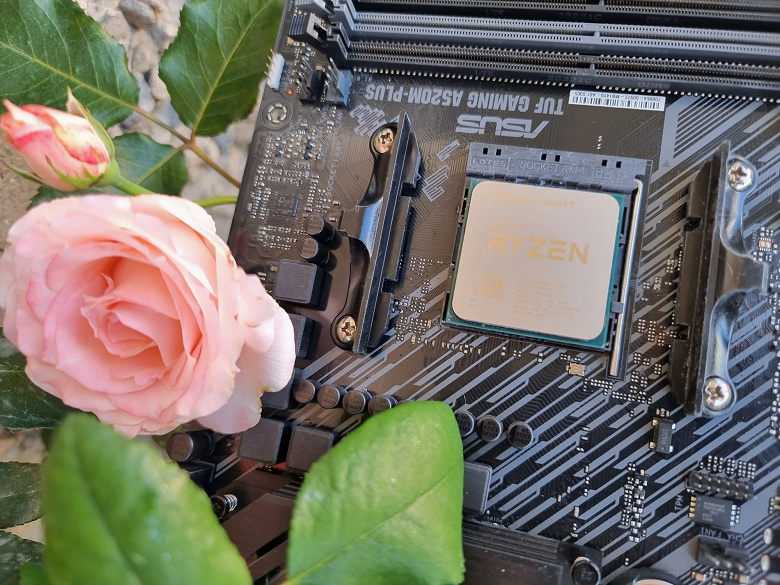

У нас сегодня Asus TUF Gaming A520M-Plus. Серия TUF Gaming, что следует уже из названия, относится к игровым, однако в отличие от навороченной серии ROG Strix (все мы знаем, что ROG — Republic Of Gamers, то есть тоже игровое направление) платы из TUF Gaming не имеют особых «изюминок» или «фенечек» для сверхразгона, подсветка минимальна или ее вообще нет, в целом дизайн по-проще, ну и серия просто означает: «играй много, тяжело, хватит тебе обычного режима работы «железа», стабильность гарантирована».

Asus TUF Gaming A520M-Plus поставляется в стандартной коробке фирменного дизайна серии (в черно-серых тонах). Комплект размещен под платой в отдельном отсеке.

Комплект поставки минимален: кроме традиционных элементов типа руководства пользователя и кабелей SATA, имеются накопитель с ПО, набор фирменных наклеек, «заглушка» на блок задних портов и винтики для М.2 накопителей.

ПО поставляется на накопителе типа CD (смешно, да!), впрочем за время путешествия платы к покупателю оно все равно успевает устареть, так что придется его обновлять с сайта производителя сразу после покупки.

Форм-фактор

Форм-фактор Mini-ITX имеет размеры 170×170 мм, microATX до 244×244 мм, ATX до 305×244 мм, а E-ATX — до 305×330 мм. Материнская плата Asus TUF Gaming A520M-Plus выполнена в форм-факторе microATX, имеет размеры 244×244 мм, и на ней имеются 8 монтажных отверстий для установки в корпус.

Оборотная сторона — практически пустая. Текстолит обработан хорошо: во всех точках пайки острые концы срезаны. «Заглушка» на заднюю панель с разъемами идет в комплекте отдельно.

Защитной пластины (бэкплейта) нет.

Технические характеристики

Традиционная таблица с перечнем функциональных особенностей.

Поддерживаемые процессоры	AMD Ryzen 3000/4000/5000 (неофициально — все Ryzen)
Процессорный разъем	AM4
Чипсет	AMD A520
Память	4 × DDR4, до 128 ГБ, до DDR4–4800 (XMP), два канала
Аудиоподсистема	1 × Realtek ALC887 (7.1)
Сетевые контроллеры	1 × Realtek L8200A Ethernet 1,0 Гбит/с
Слоты расширения	1 × PCI Express 4.0×16 (режим x16)(CPU) 2 × PCI Express 3.0×1 (A520)
Разъемы для накопителей	4 × SATA 6 Гбит/с (A520) 1 × M.2 (CPU, PCIe 3.0×4/SATA для устройств формата 2242/2260/2280)
USB-порты	3 × USB 2.0: 2 внутренних разъема на 2 порта и 1 порт (A520) 2 × USB 2.0: 2 порта Type-A (черные) на задней панели (A520) 2 × USB 3.2 Gen1: 1 внутренний разъем на 2 порта (A520) 4 × USB 3.2 Gen1: 4 порта Type-A (синие) на задней панели (CPU) 1 × USB 3.2 Gen2: 1 порт Type-A (голубой) на задней панели (A520)
Разъемы на задней панели	1 × USB 3.2 Gen2 (Type-A) 4 × USB 3.2 Gen1 (Type-A) 2 × USB 2.0 (Type-A) 1 × RJ-45 3 аудиоразъема типа миниджек 1 × DVI-D 1 × HDMI 2.0b 1 × d-Sub (VGA) 1 × комбинированный разъем PS/2
Прочие внутренние элементы	24-контактный разъем питания ATX 1 8-контактный разъем питания EPS12V 1 слот M.2 (E-key) для адаптеров беспроводных сетей (адаптер не поставляется) 1 разъем для подключения 2 портов USB 3.2 Gen1 2 разъема для подключения 3 портов USB 2.0 3 разъема для подключения 4-контактных вентиляторов и помп ЖСО 1 разъем для подключения адресуемой ARGB-ленты 1 разъем S/PDIF 1 разъем аудио для передней панели корпуса 2 разъема для подключения управления с передней панели корпуса
Форм-фактор	microATX (244×244 мм)
Розничные предложения

Основная функциональность: чипсет, процессор, память

Схема работы связки чипсет+процессор.

Процессоры Ryzen 3000/5000 суммарно имеют 24 линии ввода-вывода (включая PCIe 4.0). 4 линии (в данном случае превращаясь в PCIe 3.0) идут на связь с чипсетом A520. Еще 16 линий — это PCIe слоты для видеокарт. Осталось 4 линии: они могут конфигурироваться производителями материнских плат на выбор (либо-либо):

• работа одного NVMe накопителя х4 (высокоскоростной PCI-E 4.0)
• два SATA-порта по х1 + 1 порт NVMe x2
• два порта NVMe x2

Также процессоры Ryzen 3000/5000 имеют встроенные 4 порта USB 3.2 Gen2.

В свою очередь чипсет A520 поддерживает в сумме 12 линий PCIe 3.0. Из них опять же 4 нужны для связи с CPU. Осталось 8 линий ввода-вывода, из которых 2 заняты портами SATA, а остальные 6 линий могут свободно конфигурироваться.

Также A520 поддерживает 1 порт USB 3.2 Gen2, 2 порта USB 3.2 Gen1, 6 портов USB 2.0.

Таким образом в сумме от тандема A520+Ryzen 3000/5000 мы получаем:

• 16 PCIe 3.0 линий для видеокарт (от процессора);
• 4 PCIe 3.0 линии от процессора + 6 PCIe 3.0 линий от чипсета, которые могут образовывать разные варианты комбинаций портов и слотов (в зависимости от производителя материнских плат);
• 2 порта SATA 6Гбит/с (от чипсета);
• 5 портов USB 3.2 Gen2 (4 от процессора, 1 от чипсета);
• 2 порта USB 3.2 Gen1 от чипсета;
• 6 портов USB 2.0 (от чипсета).

Итого: 13 портов USB, 2 порта SATA, 10 свободных PCIe линий.

Еще раз надо напомнить, что матплата Asus поддерживает процессоры AMD Ryzen всех поколений, выполненные под разъем (сокет) AM4 (официально только Ryzen 3000/5000).

Для установки модулей памяти на плате Asus имеется 4 DIMM-слота (для работы памяти в Dual Channel в случае использования всего 2 модулей их следует устанавливать в А2 и B2, отмеченных серым цветом). Плата поддерживает небуферизованную память DDR4 (non-EСС), а максимальный объем памяти составляет 128 ГБ. Поддерживаются профили XMP.

Слоты DIMM не имеют металлической окантовки.

Периферийная функциональность: PCIe, SATA, разные «фенечки»

Выше мы изучили потенциальные возможности тандема A520+Ryzen, а теперь посмотрим, что из этого и как реализовано в данной материнской плате.

Кроме USB-портов, к которым мы подойдем позже, чипсет A520 обладает 6 PCIe линиями и 2 портами SATA. Считаем, сколько линий уходит на поддержку (связь) с тем или иным элементом:

• Слот PCIe x1 (1 линия PCIe 3.0);
• Слот PCIe x1 (1 линия PCIe 3.0);
• Realtek L8200A (Ethernet 1,0Gb/s) (1 линия PCIe 3.0);
• Слот M.2 (Key E, для WiFi/BT) (1 линия PCIe 3.0);
• Порты SATA ¾;

6 линий PCIe оказались занятыми плюс порты SATA ½, суммарно потрачено 8 HSIO. Связь с аудиокодеком организована через 1 линию USB 2.0.

Теперь посмотрим выше на то, как работают процессоры в данной конфигурации. У CPU всего 20 линий PCIe, 4 из них версии PCIe 4.0 (в данном случае реализована версия 3.0) отведены на порт М.2 (M2_1). Оставшиеся 16 линий PCIe 4.0 (в данном случае 3.0) идут на единственный слот PCIe x16_1, поэтому вариантов переключений нет, как и мультиплексоров для этих целей.

Теперь в целом про слоты PCIe. Всего на плате есть 3 слота: один PCIe x16 (для видеокарт или других устройств) и два PCIe x1. Если про первый PCIe x16_1 я выше уже рассказал (он подключен к CPU), то два PCIe x1 подключены к A520.

Первый «процессорный» слот PCIe x16 имеет металлическое армирование из нержавеющей стали, которое увеличивает их надежность (что может быть важным в случае довольно частой смены видеокарт, но что более важно: такой слот легче выдержит нагрузку на изгиб в случае установки очень тяжелой видеокарты топового уровня. Кроме того, такая защита предохраняет слоты от электромагнитных помех.

Матплата позволяет смонтировать СО любого размера.

На очереди — накопители.

Всего у платы 4 разъема Serial ATA 6 Гбит/с + 1 слот для накопителей в форм-факторе M.2.

Порты SATA реализованы через чипсет A520 и поддерживают создание RAID.

Материнская плата имеет 1 слот форм-фактора М.2, работающий с модулями с любым интерфейсом, поддерживающий размеры модулей 2242/2260/2280. Он получает данные от CPU (PCIe 3.0)

Охлаждения у слота М.2_1 нет.

Периферийная функциональность: USB-порты, сетевые интерфейсы, ввод-вывод

Теперь на очереди USB-порты и прочие вводы-выводы. И начнем с задней панели, куда выведены большинство из них.

Повторим: чипсет A520 способен реализовать не более 9 портов USB, из которых может быть до 2 портов USB 3.2 Gen1, 1 порт USB 3.2 Gen2, до 6 портов USB 2.0.

Также мы помним и про 6 линий PCIe (+ 2 SATA), которые идут на поддержку накопителей, сетевых и иных контроллеров (я выше уже показал на что и как расходуются 8 линий из 8).

И что мы имеем? Всего на материнской плате — 12 портов USB:

• 1 порт USB 3.2 Gen2: реализован через A520 и представлен на задней панели портом Type-A (голубого цвета);
• 6 портов USB 3.2 Gen1: 4 реализованы через CPU и представлены на задней панели 4 портами Type-A (синего цвета); еще два реализованы через A520 и представлены внутренним разъемом

  на материнской плате на 2 порта;
• 5 портов USB 2.0/1.1: все реализованы через A520, 2 из них представлены на задней панели 2 портами Type-A (черного цвета); еще 3 представлены двумя внутренними разъемами

  на материнской плате (на 2 порта и на 1 порт).

Итак, через чипсет A520 реализовано выделенных 1 USB 3.2 Gen2 и 2 USB 3.2 Gen1.

= 3 высокоскоростных порта. Плюс 5 выделенных портов USB 2.0 и 1 порт USB 2.0 на поддержку аудиотракта. Всего 9 USB портов реализовано.

Ну и 8 HSIO (линий PCIe и портов SATA), выделенных на поддержку иной периферии.

Быстрый USB 3.2 Gen2 порт оснащен ре-драйвером от Diodes Inc.

Теперь о сетевых делах.

Материнская плата оснащена средствами связи скромно. Имеется Ethernet-контроллер Realtek L8200A, способный работать по стандарту 1,0 Гбит/с.

Беспроводного сетевого адаптера нет, но при этом на плате имеется слот M.2 (E-key) для подобных устройств.

Заглушка, традиционно надеваемая на заднюю панель, поставляется отдельно в комплекте.

Аудиоподсистема

Мы знаем, что почти во всех современных материнских платах звуковым кодеком является продукт от Realtek, обеспечивающий вывод звука по схемам до 7.1, в последнее время это стал ALC4080 с характеристиками 32 бит / 384 кГц. До того мы несколько лет лицезрели ALC1220 с характеристиками по-проще. Однако в данном случае применен очень старый Realtek ALC887 (который как-то даже дико характеризовать как 7.1).

Аудиоподсистема весьма проста: нет ни операционных усилителей, ни ЦАП.

В аудиоцепях платы применяются «аудиофильские» конденсаторы Nichicon Fine Gold.

Аудиотракт вынесен на угловую часть платы, не пересекается с другими элементами. Все аудиоразъемы на задней панели имеют привычную цветовую окраску.

S/PDIF вынесен в виде 3-контактного разъема на саму PCB.

Питание, охлаждение

Для питания платы на ней предусмотрены 2 разъема: в дополнение к 24-контактному ATX здесь есть еще 8-контактный EPS12V.

Схема питания процессора выполнена по схеме 6+2 (всего 8 фаз, 6 на VCore, и 2 на SoC).

Каждый канал фазы имеет суперферритовый дроссель и набор полевых транзисторов SIRA14DB от Vishay (до 20А).

Управляет схемой питания фирменный ШИМ-контроллер Digi+ ASP1106.

Питание модулей оперативной памяти имеет однофазную схему.

Теперь про охлаждение.

Часть преобразователей питания, отвечающих за питание ядра процессора, а также чипсет А520 имеют свои собственные радиаторы.

Остальная часть VRM, а также M.2 слот не имеют охлаждения.

Подсветка

Программное обеспечение под Windows

Настройки BIOS

Работоспособность (и разгон)

Запускаем все в режиме по умолчанию. Затем нагружаем стресс-тестами.

Хорошо видно, что, несмотря на относительную слабость системы питания у платы, мы смогли легко получить авторазгон Ryzen 5 3600XT до 4,2 ГГц по всем ядрам. И это при стрессовой нагрузке теста, которой в жизни практически не бывает. Собственно, это на материнской плате с чипсетом, официально не предназначенным для разгона! Да, может быть повышение с 3.8 ГГц до 4.2 ГГц кому-то покажется малозначимым повышением частоты, однако подчеркну, что мы имеем дело с одной из самых простых на сегодня материнских плат! За ее стоимость это очень неплохой показатель! Да и, кстати, нагрев VRM был в норме, учитывая, что половина силовых преобразователей вообще без охлаждения.

Выводы

Материнская плата Asus TUF Gaming A520M-Plus ориентирована на самых нетребовательных геймеров, которые хотят получить бюджетное решение для относительно небольшого игрового ПК. Данная модель форм-фактора microATX обеспечивает достаточное питание для очень приличного авторазгона процессоров среднего уровня (Ryzen 5 3500–3600 и аналогичных 5-го поколения).

У платы 12 USB-портов, включая 1 USB 3.2 Gen2 и 6 USB 3.2 Gen1. Для установки видеокарты имеется один слот PCIe х16 3.0, также есть два слота PCIe x1. Для накопителей предлагаются 1 слот M.2 (подключен напрямую к процессору линиями PCIe 3.0) и 4 порта SATA. Сетевые возможности включают лишь один проводной контроллер 1 Гбит/с, но имеется слот М.2 для установки отдельно приобретаемого беспроводного контроллера. Подсветка у платы практически отсутствует, но есть 1 разъем RGB для подключения внешних устройств подсветки. В целом всё очень бюджетно.

Благодарим компанию Asus Russia
и лично Евгения Бычкова
за предоставленную на тестирование плату
