Как выбрать материнскую плату для домашнего ПК под процессоры Intel: чипсеты, особенности, производители, модели01.06.2018 09:17

Давно уже прошли те времена, когда на рынке можно было выбрать ПК практически любой конфигурации под любые задачи. Компаний, которые занимаются сборкой ПК, теперь мало, а тех, которые специализируются именно на сборке ПК, практически не осталось. Причем оставшиеся, как правило, занимаются эксклюзивными и очень дорогими ПК, которые далеко не всем по карману. А вот компьютеры компаний, которые не специализируются на сборке ПК, нередко вызывают нарекания. Как правило, эти фирмы занимаются продажей комплектующих, и для них сборка готовых конфигураций — это не основной бизнес, который нередко является просто средством для чистки складов. То есть компьютеры собираются по принципу «а что у нас залежалось на складе?». В итоге для многих пользователей девиз «Хочешь, чтобы было хорошо — сделай сам» остается весьма актуальным и сегодня.

Конечно, всегда можно заказать себе сборку ПК любой конфигурации из продающихся комплектующих. Но «прорабом» такой сборки будете именно вы, и именно вам придется разработать конфигурацию ПК и утвердить смету. А это дело отнюдь не простое и требует знаний ассортимента на рынке комплектующих, а также базовых принципов создания конфигураций ПК: в каком случае лучше поставить более производительную видеокарту, а когда можно обойтись интегрированным графическим ядром, но нужен производительный процессор. Все аспекты создания конфигурации ПК мы рассматривать не станем, но несколько важных этапов нам вспомнить придется.

Итак, на первом этапе при создании конфигурации ПК нужно определиться с платформой: будет ли это компьютер на базе процессора AMD или на базе процессора Intel. Ответа на вопрос: «Что лучше?» — просто не существует, и агитировать в пользу той или иной платформы мы не станем. Просто в этой статье расскажем о компьютерах на платформе Intel. На втором этапе, после выбора платформы, следует определиться уже с конкретной моделью процессора и выбрать материнскую плату. Причем этот выбор мы считаем одним этапом, поскольку одно тесно связано с другим. Можно под конкретный процессор выбирать плату, а можно и под конкретную плату выбирать процессор. В этой статье мы как раз и рассмотрим современный ассортимент материнских плат под процессоры компании Intel.

С чего начать

Ассортимент современных материнских плат под процессоры Intel точно так же, как и ассортимент самих процессоров Intel, можно разбить на два больших семейства:

• платы на чипсете Intel X299 под процессоры Intel Core X (Skylake-X и Kaby Lake-X)
• платы на чипсетах Intel 300-й серии под процессоры Intel Core 8-го поколения (Coffee Lake).

Эти две платформы абсолютно разные и несовместимые друг с другом, а потому рассмотрим их более подробно каждую в отдельности. Остальные платы и процессоры уже не актуальны, хотя их и можно встретить в продаже.

Чипсет Intel X299 и процессоры семейства Intel Core X

Чипсет Intel X299 вместе с платами на его основе и семейством совместимых процессоров Intel представила на выставке Computex 2017. Сама платформа получила кодовое наименование Basin Falls.

Прежде всего, платы на базе чипсета Intel X299 совместимы только с процессорами семейств с кодовыми названиями Skylake-X и Kaby Lake-X, которые имеют процессорный разъем LGA 2066.

Платформа довольно специфическая и ориентирована на сегмент высокопроизводительных решений, который в Intel окрестили HEDT (High End DeskTop). Собственно, особенность этой платформы определяется особенностью процессоров Skylake-X и Kaby Lake-X, которые также называют семейством Core X.

Kaby Lake-X

Процессоры Kaby Lake-X — 4-ядерные. Сегодня есть всего две модели таких процессоров: Core i7–7740X и Core i5–7640X. Они мало чем отличаются от «обычных» процессоров семейства Kaby Lake с разъемом LGA 1151, однако совместимы совсем с другой платформой и, соответственно, имеют другой разъем.

Процессоры Core i5–7640X и Core i7–7740X имеют разблокированный коэффициент умножения и лишены графического ядра — как и все модели семейства Core X. Модель Core i7–7740X поддерживает технологию Hyper-Threading (у нее 4 ядра и 8 потоков), а модель Core i5–7640X — нет (4 ядра и 4 потока). Оба процессора имеют двухканальный контроллер памяти DDR4 и поддерживают до 64 ГБ памяти DDR4–2666. Количество линий PCIe 3.0 в обоих процессорах равно 16 (как и в обычных Kaby Lake).

Все процессоры семейства Core X с числом ядер шесть и более основаны уже на микроархитектуре Skylake. Ассортимент моделей тут довольно большой. Есть 6-, 8-, 10-, 12- 14-, 16- и 18-ядерная модели, они представлены в двух подсемействах: Core i7 и Core i9. 6- и 8-ядерные модели образуют семейство Core i7, а модели с числом ядер 10 и более — Core i9.

Skylake-X

Все процессоры семейства Skylake-X имеют четырехканальный контроллер памяти и, соответственно, максимальный объем поддерживаемой памяти для них равен 128 ГБ. Размер кэша L3 для составляет 1,375 МБ на каждое ядро: у 6-ядерного процессора он — 8,25 МБ, у 8-ядерного — 11 МБ, у 10-ядерного — 13,75 МБ и т. д. Модели семейства Core i7 (Core i7–7800X и Core i7–7820X) имеют по 28 линий PCIe 3.0, а модели семейства Core i9 — уже 44 линии.

Чипсет Intel X299

Теперь остановимся на чипсете Intel X299, который представляет собой основу материнской платы и на 90% (условно, конечно) определяет ее функциональные возможности.

Поскольку процессоры Core X могут иметь как двухканальный (Kaby Lake X), так и четырехканальный (Skylake-X) контроллер памяти DDR4, чипсет Intel X299 поддерживает оба режима работы памяти. А платы на базе этого чипсета имеют, как правило, восемь DIMM-слотов для установки модулей памяти. Просто если используется процессор Kaby Lake X, то из восьми слотов памяти можно использовать только четыре.

Функциональные возможности чипсета определяются набором его высокоскоростных портов ввода/вывода (High Speed Input/Output, сократим до HSIO): USB 3.⅓.0, SATA 6 Гбит/с или PCIe 3.0.

В чипсете Intel X299 — 30 HSIO-портов. Набор следующий: не более 24 портов PCIe 3.0, не более 8 портов SATA 6 Гбит/с и не более 10 портов USB 3.0. Но еще раз отметим, что в сумме их должно быть не более 30. Кроме того, всего может быть не более 14 портов USB, из которых до 10 могут быть версии USB 3.0, а остальные — USB 2.0.

Также используется технология Flexible I/O: некоторые HSIO-порты могут конфигурироваться как порты PCIe или USB 3.0, а некоторые другие — как порты PCIe или SATA 6 Гбит/с.

Естественно, чипсет Intel X299 поддерживает технологию Intel RST (Rapid Storage Technology), которая позволяет конфигурировать SATA-контроллер в режиме RAID-контроллера с поддержкой уровней 0, 1, 5 и 10. Кроме того, технология Intel RST поддерживается не только для SATA-портов, но и для накопителей с интерфейсом PCIe x4/x2 (разъемы M.2 и SATA Express).

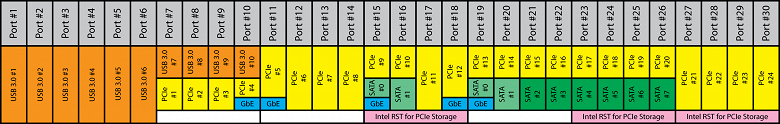

Диаграмма распределения высокоскоростных портов ввода/вывода для чипсета Intel X299 показана на рисунке.

Говоря о платформе Basin Falls, нельзя не сказать о такой технологии, как Intel VROC (Virtual RAID on CPU). Это особенность не чипсета, а процессоров Core X, причем, не всех, а только семейства Skylake-X (у Kaby Lake-X слишком мало линий PCIe 3.0).

VROC технология позволяет создавать RAID-массив из SSD-накопителей с интерфейсом PCIe 3.0×4/x2, используя для этого процессорные линии PCIe 3.0.

Реализуется данная технология по-разному. Классический вариант — использование карты-контейнера с интерфейсом PCIe 3.0×16, на которой имеется четыре разъема M.2 для SSD-накопителей с интерфейсом PCIe 3.0×4.

По умолчанию для всех SSD-накопителей, подключаемых к карте-контейнеру, доступен RAID 0. Хочется большего — придется заплатить. То есть для того, что бы стал доступен RAID-массив уровня 1 или 5, нужно отдельно приобрести ключ Intel VROC и подключить его к специальному разъему Intel VROC Upgrade Key на материнской плате (такой разъем есть на всех платах с чипсетом Intel X299).

Чипсеты Intel 300-й серии и процессоры Intel Core 8-го поколения

Рассмотренная выше платформа Basin Falls ориентирована на очень специфичный сегмент рынка, где требуются многоядерные процессоры. Для большинства домашних пользователей компьютеры на такой платформе и дороги и бессмысленны. Поэтому подавляющее большинство ПК на процессорах Intel — это компьютеры на базе Intel Core 8-го поколения, известных также под кодовым наименованием Coffee Lake.

Все процессоры семейства Coffee Lake имеют разъем LGA1151 и совместимы только с материнскими платами на основе чипсетом Intel 300-й серии.

Процессоры Coffee Lake представлены сериями Core i7, Core i5, Core i3, а также Pentium Gold и Celeron.

Процессоры серий Core i7, Core i5 — 6-ядерные, а CPU серии Core i3 — это 4-ядерные модели без поддержки технологии Turbo Boost. Серии Pentium Gold и Celeron составляют 2-ядерные модели начального уровня. Процессоры Coffee Lake всех серий имеют встроенное графическое ядро.

В сериях Core i7, Core i5 и даже Core i3 есть по одной модели процессора с разблокированным коэффициентом умножения (K-серия), то есть эти процессоры можно (и нужно) разгонять. Но тут следует помнить, что для разгона нужен не только процессор K-серии, но и плата на чипсете, который допускает разгон процессора.

Теперь о чипсетах Intel 300-й серии. Тут их целый огород. Одновременно с процессорами Coffee Lake был анонсирован только чипсет Intel Z370, который и представлял все семейство на протяжении почти года. Но весь фокус в том, что это чипсет — «ненастоящий». То есть на момент анонса процессоров Coffee Lake (октябрь 2017 года) у компании Intel не было нового чипсета под эти процессоры. Поэтому взяли чипсет Intel Z270, внесли косметические изменения и перемаркировали его в Intel Z370. По сути, это одинаковые чипсеты за тем лишь исключением, что они ориентированы на разные семейства процессоров.

В апреле 2018 года Intel анонсировала еще ряд чипсетов Intel 300-й серии — на этот раз уже действительно новые, с новыми функциональными возможностями. Всего в 300-ю серию сегодня входят семь моделей: Z370, Q370, H370, B360 и H310. Еще два чипсета — Z390 и Q360 — будут объявлены, предположительно, в начале осени.

Итак, все чипсеты Intel 300-й серии совместимы только с процессорами Coffee Lake с разъемом LGA 1151. Модели Q370 и Q360 ориентированы на корпоративный сегмент рынка и не представляют особого интереса для пользователей в том плане, что производители материнских плат не делают потребительских решений на них. А вот Z390, Z370, H370, B360 и H310 — это как раз для пользователей.

Чипсеты Z390, Z370 и Q370 относятся к топовому сегменту, а остальные получаются путем кастрации урезания функциональных возможностей топовых моделей. Чипсеты H370, B360 — это для массовых недорогих материнских плат (плат, которые именуют народными), ну, а H310 — это когда жизнь дала трещину.

Теперь о том, как из топовых моделей получают остальные. Все просто. В топовых моделях Z390 и Q370 имеется ровно 30 пронумерованных HSIO портов (USB 3.⅓.0, SATA 6 Гбит/с и PCIe 3.0). Обратите внимание, что мы не относим к топовым моделям чипсет Z370, поскольку, как мы уже отмечали, он «ненастоящий» просто потому, что в нем нет тех особенностей, которые присущи чипсетам Intel 300-й серии, хотя HSIO портов там тоже ровно 30. В частности, в Z370 нет контроллера USB 3.1 и нет контроллера CNVi, о чем мы расскажем чуть позже.

Итак, в чипсетах Z390 и Q370 имеется 30 HSIO портов, их которых может быть до 24 портов PCIe 3.0, до 6 портов SATA 6 Гбит/с и до 10 портов USB 3.0, из которых до 6 портов могут быть USB 3.1. Причем всего может быть не более 14 портов USB 3.⅓.0/2.0.

Чтобы из топового чипсета получить нетоповый, нужно просто заблокировать часть HSIO портов. Вот собственно и все. Правда, тут есть одно «но». Чипсет H310, который ну совсем уж «кастрированный», отличается от остальных не только тем, что у него заблокирована часть HSIO портов, но и тем, что порты PCIe тут только версии 2.0, а не 3.0, как в случае остальных чипсетов. Кроме того, тут заблокирован и контролер USB 3.1 — иначе говоря, есть только порты USB 3.0.

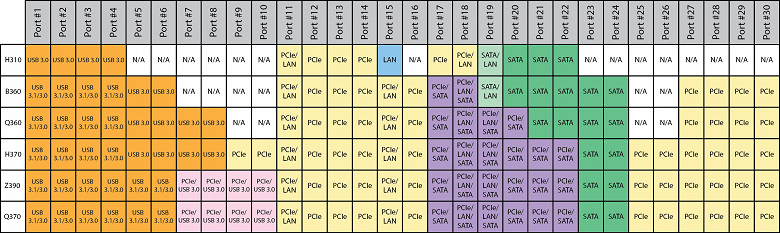

Диаграмма распределения высокоскоростных портов ввода/вывода для чипсетов Intel 300-й серии показана на рисунке.

Если вы успели запутаться, то проще всего понять, чем между собой отличаются чипсеты Intel 300-й серии для настольных ПК, будет из этой таблицы.

	Q370	Z390	Z370	H370	Q360	B360	H310
Всего HSIO-портов	30	30	30	30	26	24	15
Линии PCIe 3.0	до 24	до 24	до 24	до 20	14	12	6 (PCIe 2.0)
Порты SATA 6 Гбит/с	до 6	до 6	до 6	до 6	до 6	до 6	4
Порты USB 3.1	до 6	до 6	нет	до 4	до 4	до 4	нет
Порты USB 3.0	до 10	до 10	до 10	до 8	до 8	6	4
Общее количество USB-портов	14	14	14	14	14	12	10
Intel RST для PCIe 3.0 (x4/x2 M.2)	3	3	3	2	1	1	нет
Поддержка разгона	нет	да	да	нет	нет	нет	нет
Конфигурации процессорных линий PCIe 3.0	1×16 2×8 1×8 и 2×4	1×16
Поддержка памяти	DDR4	DDR4	DDR4	DDR4	DDR4	DDR4	DDR4
Количество каналов памяти/ количество модулей на один канал	2/2	2/2	2/2	2/2	2/2	2/2	2/1
Поддержка Intel Optane Memory	да	да	да	да	да	да	нет
Поддержка PCIe Storage	да	да	да	да	да	да	нет
Поддержка PCIe RAID 0, 1, 5	да	да	да	да	нет	нет	нет
Поддержка SATA RAID 0, 1, 5, 10	да	да	да	да	нет	нет	нет
Поддержка CNVi (Intel Wireless-AC)	да	да	нет	да	да	да	да
Встроенный гигабитный сетевой контроллер MAC-уровня	да	да	да	да	да	да	да

Производители материнских плат

Были времена, когда производителей материнских плат насчитывалось не один десяток. Но естественный отбор привел к тому, что осталось их совсем немного — выжили только сильнейшие. И если говорить о российском рынке, то есть только четыре производителя материнских плат: ASRock, Asus, Gigabyte и MSI (не придавайте значения порядку — все по алфавиту). Есть, правда, еще компания Biostar, но про нее можно уже смело забыть.

Говорить о том, чья продукция качественней, бессмысленно и некорректно. Фабрики, на которых производят платы, у всех компаний одинаковые в том плане, что на них используется одинаковое оборудование. Кроме того, платы той же Asus могут производиться на фабриках Gigabyte и наоборот. Тут все зависит от загруженности фабрик, а OEM-производством «не брезгует» ни одна из компаний. Кроме того, есть такие компании, как Foxconn и ECS, которые занимаются исключительно OEM- и ODM-производством, в том числе для ASRock, Asus, Gigabyte и MSI. Так что вопрос, где именно произведена плата, не так уж и важен. Важно, кто ее разработал.

Особенности плат на чипсете Intel X299

Прежде всего, отметим, что платы на чипсете Intel X299 ориентированы на дорогие ПК. Особенность этих плат в том, что они поддерживают процессоры с разным количеством линий PCIe 3.0 — 16, 28 и 44 линии. На базе процессорных линий PCIe 3.0 реализуются, прежде всего, слоты PCI Express 3.0×16/x8/x4, а также иногда разъемы M.2/U.2. Сложность в данном случае в том, что для каждого типа процессоров должна быть своя реализация слотов.

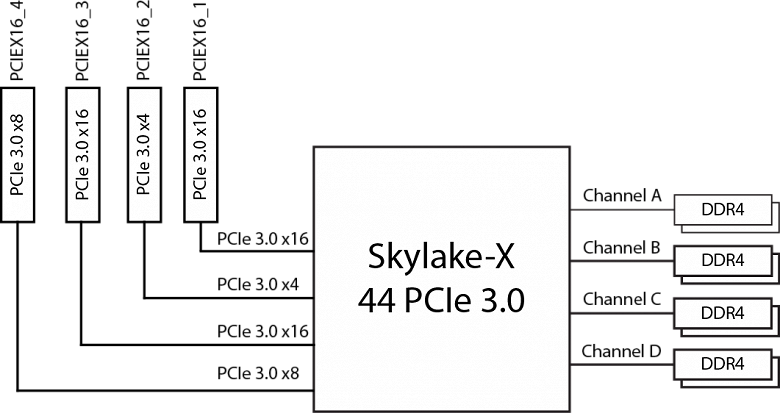

В простом случае (не очень дорогие платы) реализация следующая. В варианте процессора с 44 линиями PCIe 3.0 будет доступно два слота PCI Express 3.0×16, один PCI Express 3.0×8 (в форм-факторе PCI Express x16) и один PCI Express 3.0×4 (опять же, может быть в форм-факторе PCI Express x16).

В варианте процессора с 28 линиями PCIe 3.0 один слот PCI Express 3.0×16 станет недоступен, то есть будет только один слот PCI Express 3.0×16, один PCI Express 3.0×8 и один PCI Express 3.0×4.

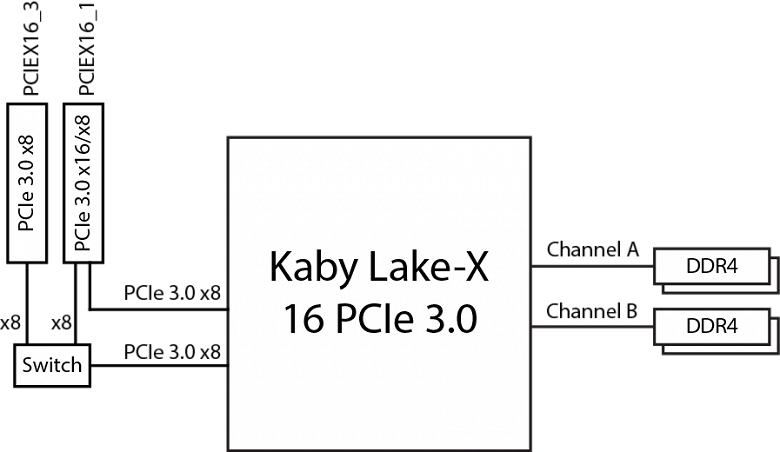

В варианте процессора с 16 линиями PCIe 3.0 (Kaby Lake-X) просто блокируется еще один слот PCI Express 3.0×16 и остаются только слоты PCI Express 3.0×8 и PCI Express 3.0×4.

Но может быть и так, что в варианте процессора с 16 линиями PCIe 3.0 будут доступны два слота: PCI Express 3.0×16/x8 и PCI Express 3.0×8 — которые работают в режимах x16/— или x8/x8 (требуется дополнительный коммутатор линий PCIe 3.0).

Однако такие изощренные схемы используются только в дорогих платах. Производители не уделяют особого внимания режиму работы платы с процессорами Kaby Lake-X. Более того, есть даже плата на чипсете Intel X299, которая просто не поддерживает процессоры Kaby Lake-X.

Собственно, это вполне логично и правильно. Нет никакого смысла использовать процессоры Kaby Lake-X в сочетании с платами на чипсетах Intel X299 — это сильно ограничивает функциональные возможности платы. Во-первых, будет меньше доступных для использования слотов PCI Express 3.0×16/x8. Во-вторых, из восьми слотов для модулей памяти, которые, как правило, имеются на платах с чипсетом Intel X299, будут доступны только четыре. Соответственно и максимальный объем поддерживаемой памяти будет в два раза меньше. В-третьих, недоступна будет и технология Intel VROC. То есть если плату на чипсете Intel X299 использовать с процессором Kaby Lake-X, то вы получите дорогое решение, которое и по производительности, и по функциональным возможностям будет уступать решениям на базе процессора Coffee Lake. Одним словом, дорого и бессмысленно.

На наш взгляд, платы на базе чипсета Intel 299 имеют смысл только в сочетании с процессорами Skylake-X, и лучше, чтобы это были процессоры серии Core i9, то есть модели с 44 линиями PCIe 3.0. Только в этом случае можно воспользоваться всеми функциональными возможностями платформы Basin Falls.

Теперь о том, для чего вообще нужна платформа Basin Falls.

Большинство материнских плат с чипсетами Intel X299 позиционируются как геймерские. В названиях плат либо присутствует слово «Gaming», либо они вообще относятся к игровой серии (например, Asus ROG). Это, конечно, не означает, что эти платы чем-то отличаются от тех плат, которые не позиционируются как игровые. Просто так легче продавать. Сейчас слово «Gaming» лепят везде, просто потому что на это есть хоть какой-то спрос. Но лишнее слово на коробке, конечно же, ни к чему не обязывает производителя.

Более того, мы бы сказали, что платы на чипсете Intel X299 меньше всего подходят как раз для игр. То есть можно, конечно, собрать на их основе и игровой компьютер, но получится дорого и неэффективно. Просто главная «изюминка» платформы Basin Falls заключается именно в многоядерных процессорах, а играм этого не нужно. И использование 10-, 12-, 14-, 16- или 18-ядерного процессора не позволит получить никакого преимущества в играх.

Конечно, на платах с чипсетом Intel X299 много слотов PCI Express 3.0×16 и, казалось бы, можно поставить несколько видеокарт. Но это хорошо только что бы похвастаться соседям: две видеокарты можно поставить и на систему с чипсетом Intel Z370, а в трех видеокартах просто нет смысла (впрочем, в двух — тоже).

Но если для игр платформа Basin Falls — это не самый подходящий вариант, то для чего ее оптимально использовать? Ответ многих разочарует. Платформа Basin Falls очень специфическая и большинству домашних пользователей она вообще не нужна. Оптимально использовать ее для работы со специфическими приложениями, которые способны хорошо распараллеливаться более, чем на 20 потоков. И если говорить о приложениях, с которыми сталкиваются домашние пользователи, то их совсем немного. Это программы по конвертированию (и редактированию) видео, программы 3D-рендеринга, а также специфические научные приложения, которые изначально разрабатывались под многоядерные процессоры. А в остальных случаях платформа Basin Falls просто не даст преимуществ в сравнении с платформой на базе процессоров Coffee Lake, но при этом будет сильно дороже.

Но если все же вы работаете с приложениями, где и 36 потоков (18-ядерный процессор Skylake-X) будут не лишними, то платформа Basin Falls — это как раз то, что вам нужно.

Как выбрать плату на чипсете Intel X299

Итак, вам нужна плата на чипсете Intel X299 под процессоры Skylake-X. Но ассортимент таких плат довольно большой. Только компания Asus предлагает 10 моделей на этом чипсете в четырех сериях. У Gigabyte список предлагаемых моделей еще больше — 12 штук. Далее, 10 моделей выпускает ASRock и 8 моделей — MSI. Ценовой диапазон — от 14 до 35 тысяч рублей. То есть выбор есть, и он весьма широкий (на любой вкус и кошелек). В чем же разница между этими платами, что они могут так сильно (более, чем в два раза) отличаться по стоимости? Понятно, что мы не станем описывать особенности каждой из 40 моделей плат, которые есть на рынке, но основные аспекты постараемся осветить.

Отличие, прежде всего, в функциональных возможностях, которые, в свою очередь, определяются набором портов, слотов и разъемов, а также различными дополнительными особенностями.

Если говорить о портах, слотах и разъемах, то это слоты PCI Express 3.0×16/x8/x4/x1, порты USB 3.⅓.0 и SATA, а также разъемы M.2 (PCIe 3.0×4/x2 и SATA). Не так давно на платах встречались также разъемы SATA Express и U.2 (есть такие разъемы на некоторых моделях продаваемых плат), но все-таки это уже «мертвые» разъемы, и на новых моделях их уже не используют.

Слоты PCI Express 3.0×16/x8 реализуются через процессорные линии PCIe 3.0. Слоты PCI Express 3.0×4 могут быть реализованы и через процессорные линии, и через чипсетные линии PCIe 3.0. А слоты PCI Express 3.0×1, если таковые имеются, всегда реализуются через чипсетные линии PCIe 3.0

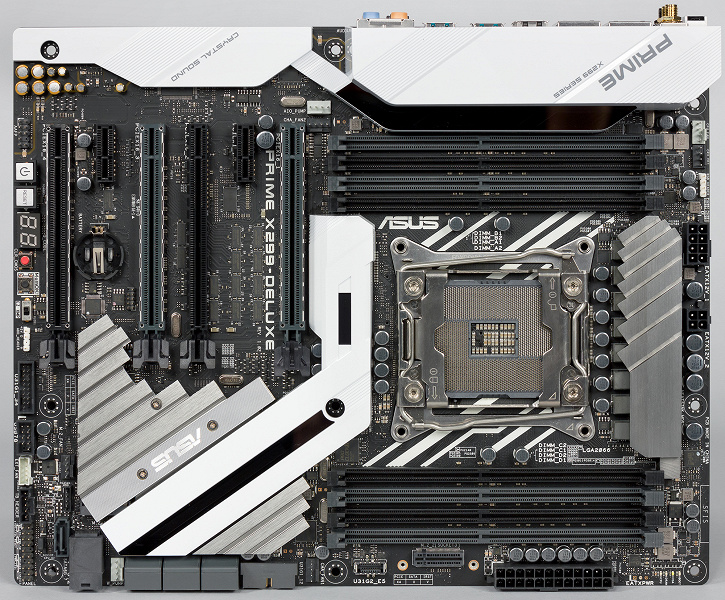

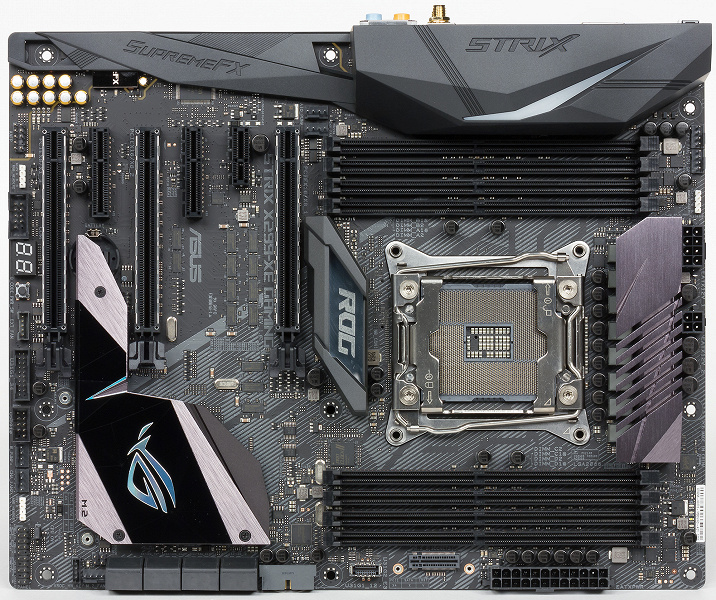

На дорогих моделях плат используются сложные схемы коммутации, которые позволяют по-максимуму задействовать все процессорные линии PCIe 3.0 в варианте всех типов процессоров (с 44, 28 и 16 линиями PCIe 3.0). Причем возможна даже коммутация между процессорными и чипсетными линиями PCIe 3.0. То есть к примеру, когда используется процессор с 28 или 16 линиями PCIe 3.0, часть слотов с форм-фактором PCI Express x16 переключаются на чипсетные линии PCIe 3.0. В качестве примера можно привести плату Asus ROG Strix X299-XE Gaming или Asus Prime X299-Deluxe. Понятно, что такие возможности обходятся недешево.

Как мы уже говорили, у чипсета Intel X299 ровно 30 HSIO-портов, в качестве которых выступают порты PCIe 3.0, USB 3.0 и SATA 6 Гбит/с. Для недорогих (по меркам данного сегмента) плат этого вполне достаточно, то есть все, что реализовано на плате (контроллеры, слоты, порты) может работать без разделения друг с другом. В типичном варианте на платах с чипсетом Intel X299 есть два разъема M.2 (PCIe 3.0×4 и SATA), гигабитный сетевой контроллер и Wi-Fi-модуль (либо два гигабитных контроллера), пара контроллеров USB 3.1, слот PCI Express 3.0×4. Кроме того, имеется 8 портов SATA и 6–8 портов 3.0.

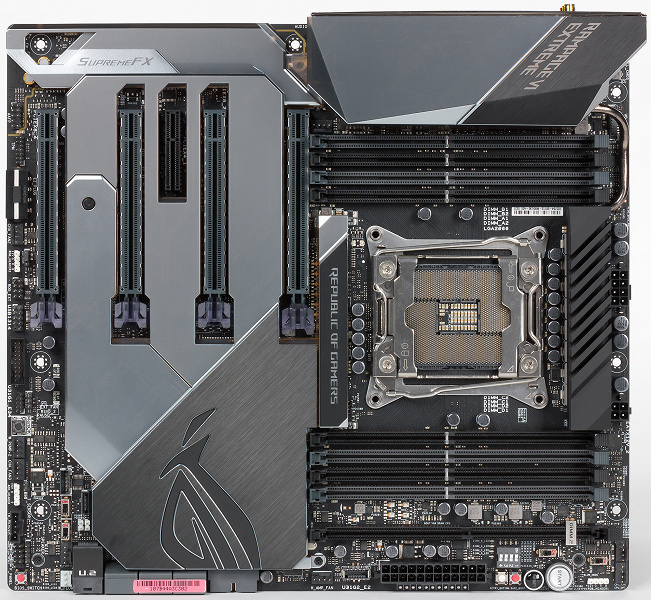

В более дорогих моделях могут добавлять еще сетевых контроллеров, контроллеров USB 3.1, еще портов USB 3.0, а также слотов PCI Express 3.0×1. Причем встречаются и сетевые контроллеры, отвечающие новым стандартам. Например, 10-гигабитный сетевой контроллер Aquantia AQC-107, который может подключаться к чипсету по двум или четырем линиям PCIe 3.0. Есть и Wi-Fi-модули стандарта WiGig (802.11ad). Например, на плате Asus ROG Rampage VI Extreme имеется и контроллер Aquantia AQC-107, и Wi-Fi-модуль стандарта 802.11ad.

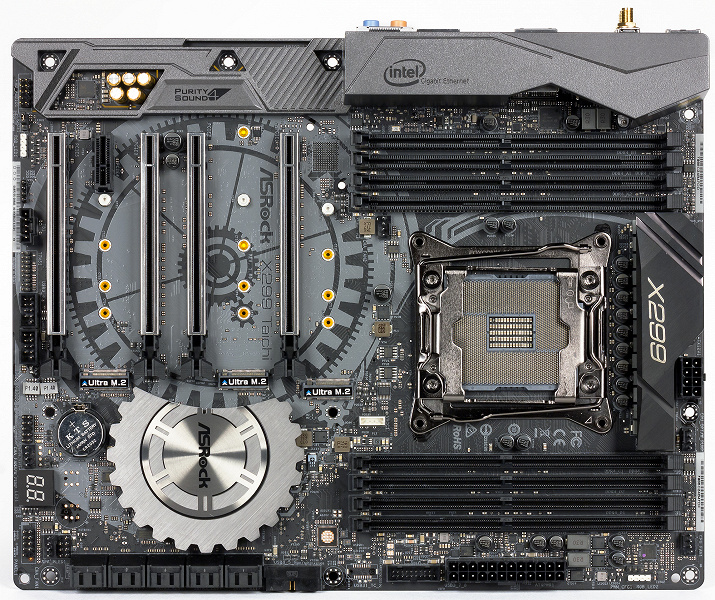

Но… выше головы не пригнешь. И тот факт, что на плате много всего, вовсе не означает, что все это можно использовать одновременно. Ограничения чипсета никто не отменял, поэтому, если всего много, то, скорее всего, что-то с чем-то должно разделяться, если только на плате не используется дополнительный коммутатор линий PCIe, который позволяет, по сути, преодолеть ограничения по количеству линий PCIe. Примером платы, где используется коммутатор (правда, линий PCIe 2.0) может быть ASRock X299 Taichi.

Наличие такого коммутатора, безусловно, увеличивает стоимость решения, а вот целесообразность такого под большим вопросом, поскольку базовых возможностей чипсета Intel X299 вполне достаточно.

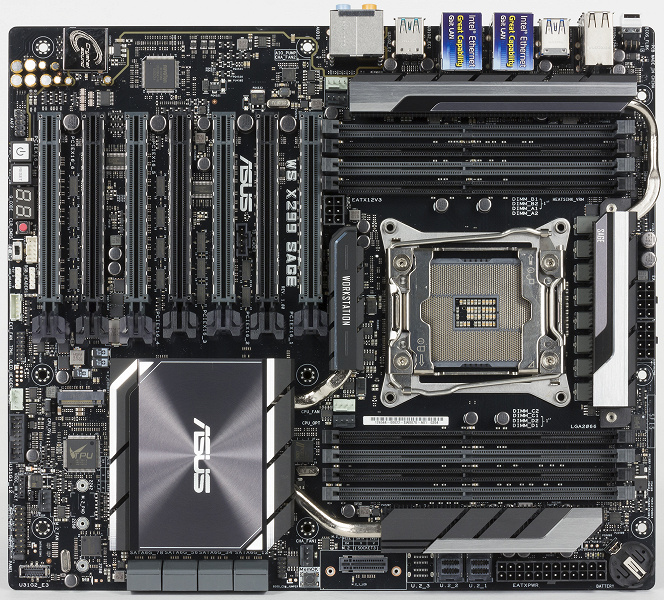

Есть также платы, где коммутаторы используются не для чипсетных, а для процессорных линий PCIe 3.0, это позволяет увеличить количество слотов PCI Express 3.0×16/x8. К примеру, на плате Asus WS X299 Sage, которая позиционируется как рабочая станция, реализовано семь слотов c PCI Express 3.0×16/x8, которые могут работать в режиме x16/x8/x8/x8/x8/x8/x8. Понятно, что для этого даже 44 линий PCIe 3.0 процессоров Skylake-X будет недостаточно. Поэтому на плате дополнительно имеется пара коммутаторов PCIe 3.0 PLX PEX 8747. Каждый такой коммутатор подключен к 16 процессорным линиям PCIe 3.0 и дает на выходе 32 линии PCIe 3.0. Но это, конечно, уже специфическое и дорогое решение.

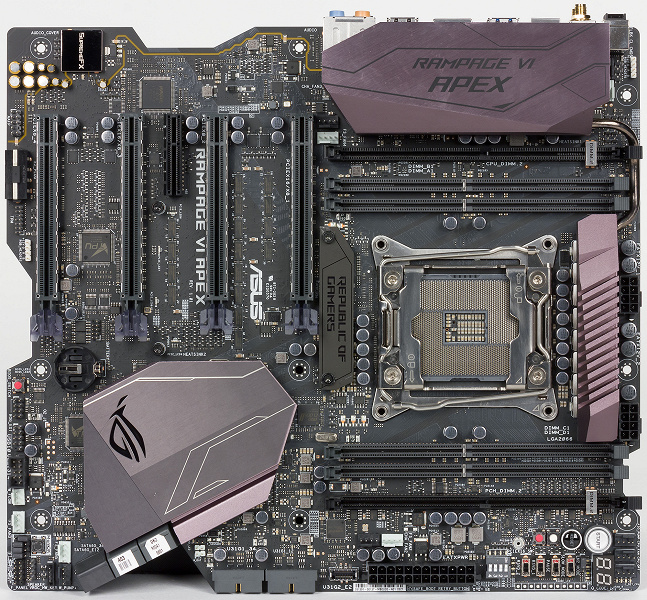

В ассортименте плат на чипсетах Intel X299 есть и довольно экзотические, дорогие решения. К примеру, платы Asus ROG Rampage VI Apex или Asus ROG Rampage VI Extreme. Первая из них заточена под экстремальный разгон и на ней уменьшено количество слотов памяти (по одному модулю на канал памяти). Asus ROG Rampage VI Extreme отличается тем, что вообще не поддерживает процессоры Kaby Lake-X. Кроме того, обе платы имеют фирменные разъемы DIMM.2, которые визуально похожи на слоты для модулей памяти, но обеспечивают интерфейс PCIe 3.0×4 и предназначены для установки специальных карт расширения. Каждая такая карта позволяет устанавливать до двух SSD-накопителей с разъемом М.2.

Спрос на такие решения практически отсутствует и продать их почти нереально. Но подобные платы делают не для продажи — это своего рода визитная карточка компании. Из всех производителей материнских плат только Asus может позволить себе делать такие платы.

Как мы уже отмечали, кроме разнообразия по набору слотов, разъемов и портов, платы на чипсете Intel X299 отличаются набором дополнительных возможностей, и, конечно же, комплектацией.

Новомодный тренд — это наличие RGB подсветки на плате, а также отдельных разъемов для подключения светодиодных лент. Причем есть даже два типа разъемов: четырехконтактный и трехконтактный. К 4-контактному разъему подключают неадресуемую RGB-ленту, у которой все светодиоды светятся одним цветом. Естественно, цвет может быть любым и может меняться, но синхронно для всех светодиодов.

К 3-контактному разъему подключают адресуемую ленту, у которой каждый светодиод может иметь собственный цвет.

Светодиодная подсветка на плате синхронизирована с подсветкой подключаемых светодиодных лент.

Зачем нужна подсветка на платах с чипсетом Intel X299, не очень понятно. Всякие там свистульки, перделки и разные огоньки — это все ориентировано на пионеров. Но когда речь заходит о дорогих, производительных ПК, которые предназначены для работы с узкоспециализированными приложениями, вряд ли светодиодная подсветка вообще имеет смысл. Тем не менее, она, как и слово Gaming, присутствует на большинстве плат.

Итак, подведем краткий итог. Платы на базе чипсета Intel X299 ориентированы на производительные ПК, которые заточены на работу с хорошо распараллеливаемыми приложениями. Эти платы имеет смысл использовать в сочетании с процессорами Skylake-X серии Core i9. Только в этом случае можно воспользоваться всеми функциональными возможностями плат. Далеко не всем домашним пользователям вообще нужны компьютеры на базе плат с чипсетом Intel X299. Во-первых, это дорого. Во-вторых, не факт, что ваш супермощный компьютер на базе, к примеру, 18-ядерного процессора Core i9–7980XE, окажется быстрее, чем компьютер на 6-ядерном процессоре семейства Coffee Lake. Просто в некоторых случаях лучше иметь меньше быстрых ядер, чем много медленных.

Поэтому платформа Basin Falls имеет смысл только в том случае, если вы точно знаете, что приложения, с которыми вы работаете, могут распараллеливаться более, чем на 20 потоков. А вот если нет, то для вас оптимальным будет компьютер на процессоре Coffee Lake, для которого, соответственно, потребуется плата на чипсете Intel 300-й серии.

Особенности плат на чипсетах Intel 300-й серии

Из семи чипсетов Intel 300-й серии на платы для домашних пользователей ориентированы только пять моделей: Intel Z390, Z370, H370, B360 и H310. Чипсет Intel Z390 пока еще не анонсирован, поэтому про него пока не будем говорить, а платы на базе остальных чипсетов уже есть в продаже. В оставшемся списке топовым является чипсет Intel Z370. Затем по стоимости и функциональным возможностям следуют H370, B360 и H310. Соответственно, и платы на чипсете Z370 — наиболее дорогие. Затем в порядке уменьшения стоимости идут платы на чипсетах H370, B360 и H310.

Все чипсеты Intel 300-й серии за исключением Z370 имеют встроенные контроллеры CNVi и USB 3.1 (за исключением младшей модели Intel H310). Так почему же тогда именно Intel Z370 — топовым, а платы на нем — самые дорогие.

Во-первых, из четырех (Z370, H370, B360 и H310) рассматриваемых чипсетов только Intel Z370 позволяет комбинировать 16 процессорных линий PCIe 3.0 в порты x16, х8+х8 или x8+x4+x4. Все остальные чипсеты допускают лишь группировку в порт x16. С точки зрения пользователя это означает, что только на платах с чипсетом Intel Z370 может быть два слота для видеокарт, реализованные на базе процессорных линий PCIe 3.0. И только платы на базе Intel Z370 могут поддерживать режим Nvidia SLI. Соответственно, два слота с форм-фактором PCI Express x16 на платах с чипсетом Intel Z370 работают в режимах x16/— (при использовании одного слота) или x8/x8 (при использовании двух слотов).

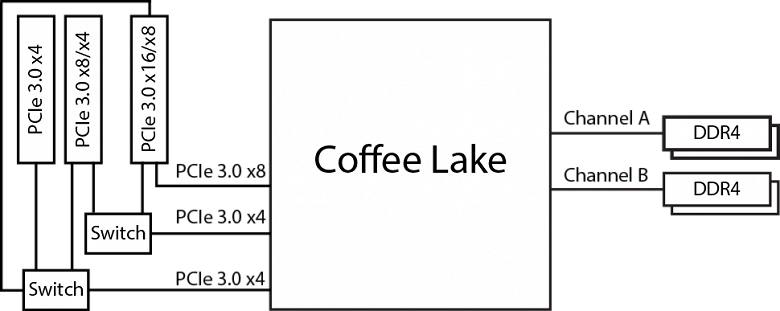

Отметим, что если на плате с чипсетом Intel Z370 больше, чем два слота с форм-фактором PCI Express x16, то третий слот представляет собой слот PCI Express 3.0×4, но в форм-факторе PCI Express x16, и реализован он уже может быть на базе чипсетных линий PCIe 3.0. Комбинация портов x8+x4+x4 на базе процессорных линий PCIe 3.0 на платах с чипсетом Intel Z370 встречается только в самых дорогих моделях.

Во всех остальных вариантах (чипсеты H370, B360 и H310) может быть только один слот PCI Express 3.0×16 на базе 16 процессорных линий PCIe 3.0.

Во-вторых, из четырех рассматриваемых чипсетов только Intel Z370 позволяет производить разгон процессора и памяти. Можно менять как коэффициент умножения, так и базовую частоту BCLK. Изменение базовой частоты возможно для всех процессоров, а вот менять коэффициент умножения можно только для процессоров K-серии, у которых этот коэффициент разблокирован.

Как видим, у чипсета Intel Z370 есть неоспоримые преимущества над его собратьями H370, B360 и H310. Но, если не предполагается производить разгона системы, то преимущества чипсета Intel Z370 уже не столь очевидны, поскольку необходимость в двух видеокартах — это, скорее, исключение из правил. Однако нужно учитывать и еще одно обстоятельство. Чипсет Intel Z370 является топовым не только в силу того, что он позволяет разгонять процессор и группировать процессорный линии PCIe 3.0 в различные порты. У этого чипсета нет заблокированных HSIO портов, а, соответственно, и его функциональные возможности шире. То есть на базе чипсета Intel Z370 можно больше всего реализовать.

Правда, в чипсете Intel Z370 нет ни контроллера USB 3.1, ни CNVi. Но можно ли это считать серьезным недостатком?

Что касается портов USB 3.1, то на платах с чипсетом Intel Z370 они реализуются, как правило, с использованием двухпортового контроллера ASMedia ASM3142. И с точки зрения пользователя нет никакой разницы, как именно реализуются порты USB 3.1: через встроенный в чипсет контроллер, или через внешний по отношению к чипсету контроллер. Важнее другое: что именно подключать к этим портам. И подавляющему количеству пользователей порты USB 3.1 вообще не нужны.

Теперь о контролере CNVi (Connectivity Integration). Он обеспечивает работу соединений Wi-Fi (802.11ac, до 1,733 Гбит/с) и Bluetooth 5.0 (новая версия стандарта). Однако контроллер CNVi — это не полноценный сетевой контроллер, а MAC-контроллер. Для полноценного контроллера нужна еще карта Intel Wireless-AC 9560 с разъемом M.2 (ключ E-типа). Причем, никакая другая карта не подойдет. Только Intel 9560, которая поддерживает интерфейс CNVi.

Опять-таки, с точки зрения пользователя, абсолютно все равно, как именно реализован сетевой интерфейс Wi-Fi. В данном случае ситуация примерно такая же, как с сетевыми гигабитными контроллерами Intel i219-V и Intel i211-AT. Первый из них — это контроллер PHY-уровня, который используется в паре с MAC-контроллером, встроенным в чипсет, а второй — это полноценный сетевой контроллер.

Как выбрать плату на чипсете Intel 300-й серии

Итак, есть осознание того факта, что вам нужна плата под процессор Coffee Lake с разъемом LGA1151. Ассортимент таких плат очень большой. К примеру, только у компании Asus есть 12 моделей плат только на чипсете Intel Z370, 10 моделей на чипсете Intel B360, 6 моделей на чипсете Intel H370 и 5 моделей на чипсете Intel H310. Добавим сюда ассортимент плат Gigabyte, ASRock и MSI, и станет понятно, что возможных вариантов очень много.

Ценовой диапазон предлагаемых решений тоже широкий — от 4500 до 20000 рублей:

• платы на чипсете Intel Z370 стоят от 8 до 20 тысяч рублей
• платы на чипсете Intel H370 — от 7 до 11 тысяч рублей
• платы на чипсете Intel B360 — от 5 до 10 тысяч рублей
• платы на чипсете Intel H310 — от 4,5 до 6,5 тысяч рублей

Как видим, самый широкий ценовой диапазон — у плат на Intel Z370. Собственно, это и не удивительно. Давайте вспомним, что чипсет Intel Z370 на протяжении длительного срока (почти года) был единственным чипсетом, поддерживающим процессоры Intel Core 8-го поколения. Соответственно, на нем делали не только топовые дорогие платы, но и модели средней стоимости.

Intel Z370

Типичный или классический вариант платы на чипсете Intel Z370 выглядит следующим образом:

• два слота PCI Express 3.0×16, реализованные на базе процессорных линий PCIe 3.0 и работающие в режимах x16/— или x8/x8
• слот с форм-фактором PCI Express x16, но реализованный на базе чипсетных линий PCIe 3.0 и работающий в режиме x4
• еще пара слотов PCI Express 3.0×1
• два разъема M.2 (PCIe 3.0×4 и SATA)
• шесть портов SATA
• два порта USB 3.1 (на базе контроллера ASMedia ASM3142)
• гигабитный сетевой контроллер и, возможно, Wi-Fi-контроллер
• 6–8 портов USB 3.0

В топовых моделях набор портов, разъемов и слотов может быть побогаче. В ка

Полный текст статьи читайте на iXBT
