Видеокарта MSI GeForce RTX 4080 Gaming X Trio (16 ГБ): тихая и эффективная СО, умеренная подсветка и приличные габариты22.05.2023 18:46

Объект исследования: серийно выпускаемый ускоритель трехмерной графики (видеокарта) MSI GeForce RTX 4080 Gaming X Trio 16 ГБ 256-битной GDDR6X

Кратко о главном

Время движется своим чередом, видеокарты последнего поколения GeForce RTX 4xxx серии уже стали нечто обычным и привычным (пока мы говорим о трех выпущенных моделях — 4090, 4080 и 4070 Ti, наготове к выпуску и RTX 4070). Цены на все еще новинки как-то успокоились, явных колебаний уже нет (ну в российской рознице могут быть небольшие волнения цен из-за курса рубля), уже как-то многие привыкли к тому, что RTX 4080 стоит около 100 000 рублей, несмотря на то, что изначально это явно завышенные цены именно со стороны Nvidia. Мы понимаем, что RTX 4080 намного производительнее, чем предшественник в лице RTX 3080, но в том и была прелесть выпуска RTX 3xxx серии в 2020 году, что за те же деньги получали более быстрое решение: RTX 3080 по цене RTX 2080 (имеются в виду рекомендованные розничные цены MSRP) смотрелся намного более привлекательнее. В конце 2020 года вовсю свирепствовала пандемия по всему миру, люди сидели по домам, спрос на технику, включая ПК, сильно вырос. И тогда такое предложение от Nvidia смотрелось просто подарком.

Сейчас же, когда спрос упал до минимумов предыдущих лет, сильно завышать цены на новые продукты 3D-графики игрового класса — неразумно, да и уже вызвало резкую критику Nvidia со стороны медиасообществ. Понимаем, что себестоимость выпуска таких карт сейчас выросла, поэтому выпустить RTX 4080 по цене в 700 долларов США — очень сложно, нужно поднять стоимость. Но не до 1000 долларов США! По идее, RTX 4080 должна продаваться по цене RTX 4070 Ti — 800 USD. Но увы, пресловутая жадность калифорнийского чипмейкера не позволила привлечь к себе большего числа потребителей, которые и так с какой-то степени утратили интерес к ПК в целом, и к игровым в частности.

Ну да ладно, мы тут можем лишь рассуждать и сожалеть, а факты не изменятся: довольствуемся тем, что имеем.

Ждем появления RTX 4070, который, возможно, как-то всколыхнет рынок, если цена у того продукта будет приемлемой.

А мы изучим очередную видеокарту от базе GeForce RTX 4080 производства MSI. Карта из линейки Gaming, то есть не самая топовая (не Suprim). Она может быть интересна как раз по своей практичности для тех, кому навороты не нужны.

Перед демонстрацией детальных тестов мы приводим краткие сведения о производительности семейства, к которому относится конкретный исследуемый ускоритель, а также его соперников. Все это нами субъективно оценивается по шкале из семи градаций.

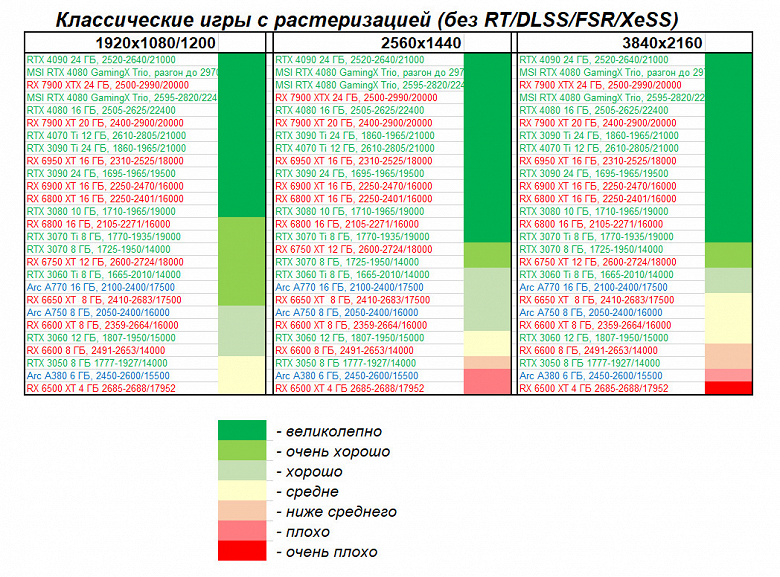

Игры без использования трассировки лучей (классическая растеризация):

Современные топовые видеокарты настолько быстры, что даже в разрешении 4K во многих играх общая производительность ограничивается уже не видеокартой, а чаще всего возможностями центрального процессора. Что касается карты MSI, то она занимает вторую-третью позиции и прекрасно справляется с любым из представленных выше разрешений при условии игры с максимальными настройками графики (но без рейтрейсинга и/или DLSS/FSR/XeSS).

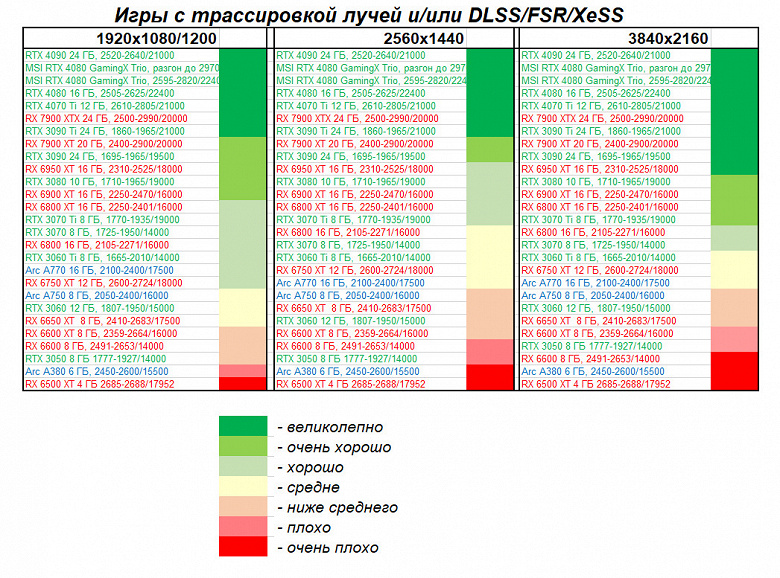

Игры с использованием трассировки лучей и DLSS/FSR/XeSS:

В целом все знают, что включение RT снижает производительность, однако реализованные уже практически во всех играх с трассировкой лучей технологии Nvidia DLSS и AMD FSR (а то и Intel XeSS) сильно помогают компенсировать падение скорости от использования RT. Так что, в итоге предыдущие выводы остаются в силе.

Характеристики карты

Компания MSI (MicroStar International, торговая марка MSI) основана в 1986 году в Китайской Республике (Тайвань). Выпускала ОЕМ-продукцию по сторонним заказам. Выпуск продуктов под своим брендом был начат только с 1994 года. Штаб-квартира в Тайбэе/Тайвань. Производство в Китае и на Тайване. 50% продукции — по заказам сторонних компаний (ОЕМ). На рынке в России с 1997 года.

MSI GeForce RTX 4080 Gaming X Trio 16 ГБ 256-битной GDDR6X
Параметр	Значение	Номинальное значение (референс)
GPU	GeForce RTX 4080 (AD103)
Интерфейс	PCI Express x16 4.0
Частота работы GPU (ROPs), МГц	BIOS Gaming: 2595(Boost)—2820(Max) BIOS Silent: 2595(Boost)—2820(Max)	2505(Boost)—2725(Max)
Частота работы памяти (физическая (эффективная)), МГц	2800 (22400)	2800 (22400)
Ширина шины обмена с памятью, бит	256
Число вычислительных блоков в GPU	76
Число операций (ALU/CUDA) в блоке	128
Суммарное количество блоков ALU/CUDA	9728
Число блоков текстурирования (BLF/TLF/ANIS)	304
Число блоков растеризации (ROP)	112
Число блоков Ray Tracing	76
Число тензорных блоков	304
Размеры, мм	337×140×67	310×130×70
Количество слотов в системном блоке, занимаемые видеокартой	4	4
Цвет текстолита	черный	черный
Энергопотребление пиковое в 3D, Вт (BIOS Gaming/BIOS Silent)	316/311	350
Энергопотребление в режиме 2D, Вт	40	40
Энергопотребление в режиме «сна», Вт	11	11
Уровень шума в 3D (максимальная нагрузка), дБА (BIOS Gaming/BIOS Silent)	31,4/30,0	32,0
Уровень шума в 2D (просмотр видео), дБА	18,0	18,0
Уровень шума в 2D (в простое), дБА	18,0	18,0
Видеовыходы	1×HDMI 2.1, 3×DisplayPort 1.4a	1×HDMI 2.1, 3×DisplayPort 1.4a
Поддержка многопроцессорной работы	нет
Максимальное количество приемников/мониторов для одновременного вывода изображения	4	4
Питание: 8-контактные разъемы	0	0
Питание: 6-контактные разъемы	0	0
Питание: 16-контактные разъемы	1	1
Вес карты с комплектом поставки (брутто), кг	2,8	3,0
Вес карты чистый (нетто), кг	1,9	2,2
Максимальное разрешение/частота, DisplayPort	3840×2160@144 Гц, 7680×4320@60 Гц
Максимальное разрешение/частота, HDMI	3840×2160@144 Гц, 7680×4320@60 Гц
Розничные предложения карты MSI

Память

Карта имеет 16 ГБ памяти GDDR6X SDRAM, размещенной в 8 микросхемах по 16 Гбит на лицевой стороне PCB. Микросхемы памяти Micron (GDDR6X, MT61K512M32KPA-24/D8BZF) рассчитаны на номинальную частоту работы в 3000 (24000) МГц.

Особенности карты и сравнение с Palit GeForce RTX 4080 GameRock (16 ГБ)

MSI GeForce RTX 4080 Gaming X Trio (16 ГБ)	Palit GeForce RTX 4080 GameRock (16 ГБ)

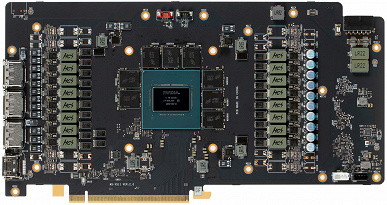

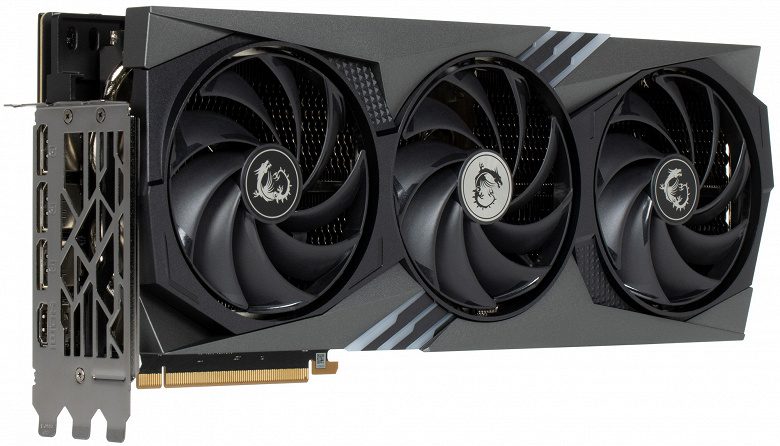

вид спереди

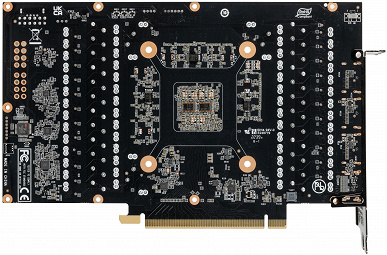

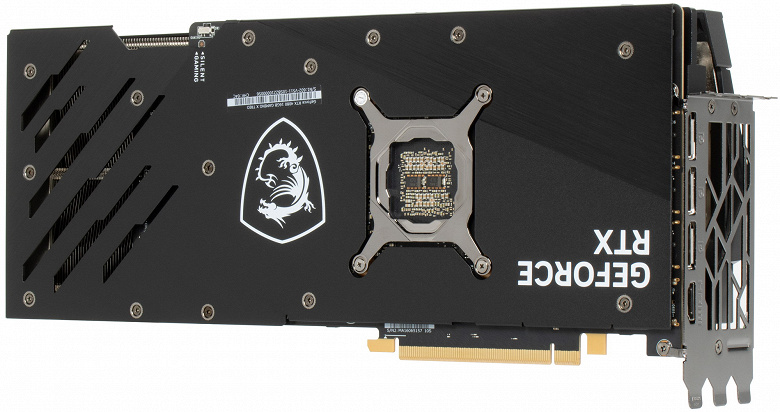

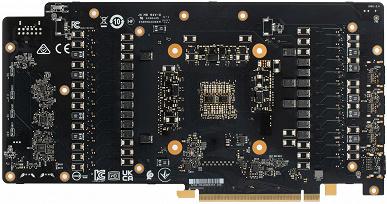

вид сзади

Мы сравниваем эту карту с моделью от Palit, поскольку это была первая карта на базе RTX 4080, попавшая в нашу лабораторию (к тому же RTX 4080 Founders Edition всего медиасообщества в РФ не было).

Ядро имеет маркировку AD103–300, защиты от майнинга нет, дата выпуска — 33-я неделя 2022 года.

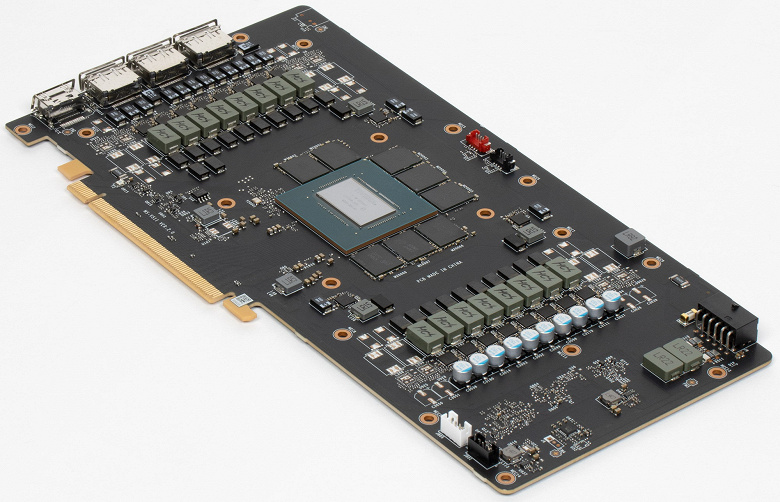

Суммарное количество фаз питания у карты MSI — 19 (16+3), а вот у карты Palit — 18 фаз (15+3). Обе печатные платы имеют запасные посадочные места под дополнительные фазы питания, то есть в обоих случаях возможны выпуски более старших моделей на RTX 4080.

Зеленым цветом отмечена схема питания ядра, красным — памяти. Все ШИМ-контроллеры расположены на оборотной стороне PCB.

16ю фазами питания ядра управляет ШИМ-контроллер uP9512R (uPI Semiconductor). Он рассчитан максимум на 12 фаз. Так что, очевидно, что на деле фазы работают по-парно: то есть контроллер управляет схемой 2×8.

Питанием микросхем памяти управляет ШИМ-контроллер uP9529Q (uPI Semiconductor).

В преобразователе питания, традиционно для всех видеокарт Nvidia, используются транзисторные сборки DrMOS — в данном случае NCP302150 (On Semi), каждая из которых рассчитана максимально на 50 А.

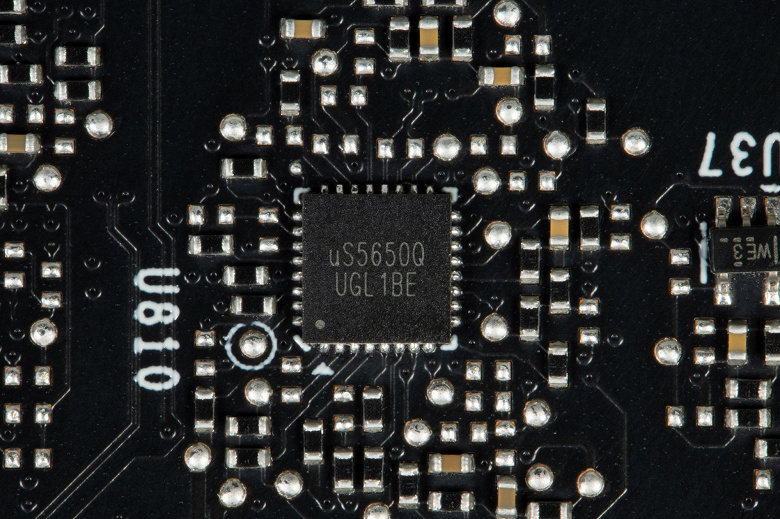

Также на тыльной стороне платы имеется контроллер uS5650Q (uPI Semi), который отвечает за мониторинг карты (отслеживание напряжений и температуры).

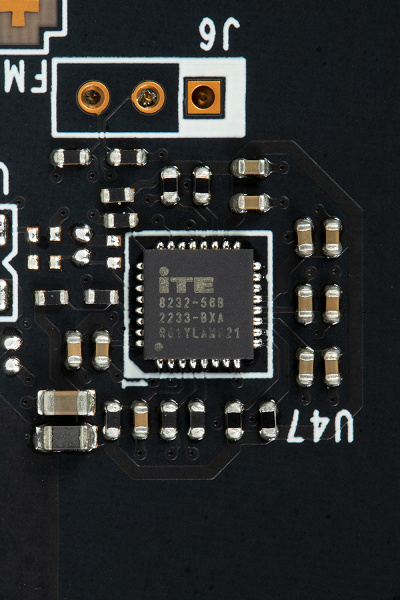

Задача по управление подсветкой возложена на контроллер ITE.

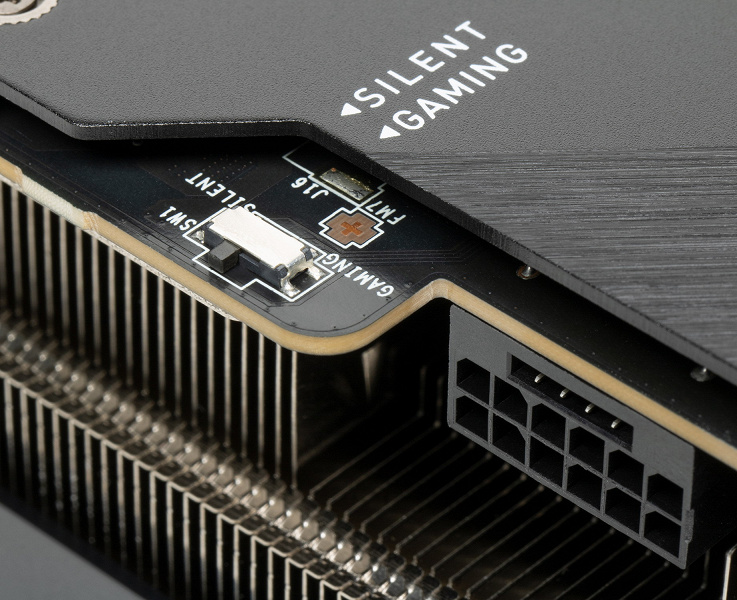

Карта имеет два режима работы, они заложены в двух вариантах BIOS, которые переключаются с помощью переключателя на верхнем торце карты: Gaming и Silent. В данном случае разница между режимами заключается только в настройках оборотов вентиляторов.

Штатные частоты памяти в обоих режимах одинаковые и равны референсным значениям, а максимальные значения частоты ядра в режимах BIOS Gaming и BIOS Silent выше референсных значений на 7,4%. Boost-значение частоты работы ядра в BIOS Gaming и Silent выше референс-аналогов почти на 3,6%, так что в среднем мы получили в играх прирост производительности 4%-4,2% относительно референс-карты.

Энергопотребление карты MSI тестах доходило до 316 Вт в режиме BIOS Gaming (пик 401 Вт). В режиме BIOS Silent — 311 Вт.

Я попробовал ручной разгон и получил максимальные частоты 2970/24400 МГц, что на 13% больше, чем максимальные референс-частоты, однако же в реальности это обеспечило прирост в играх в среднем всего на 8%-9% относительно референс-показателей (лимит потребления можно поднять до 115%), энергопотребление карты выросло при этом до 359 Вт (пик 384 Вт).

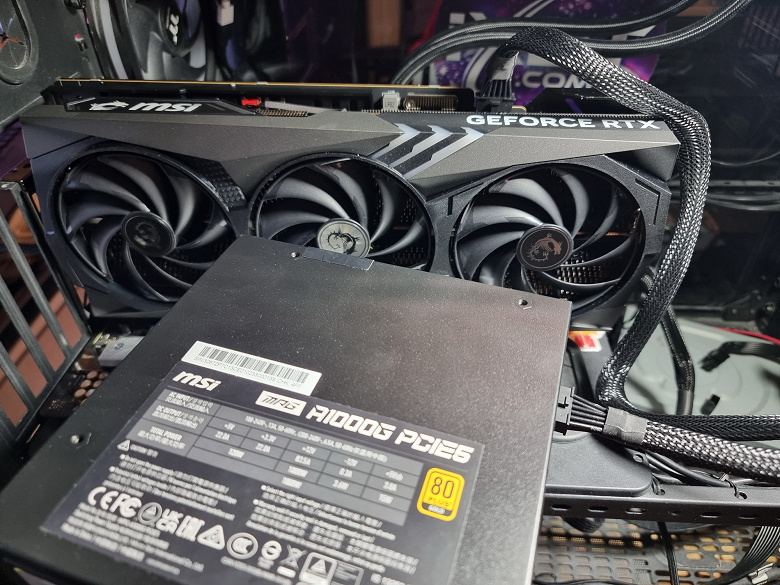

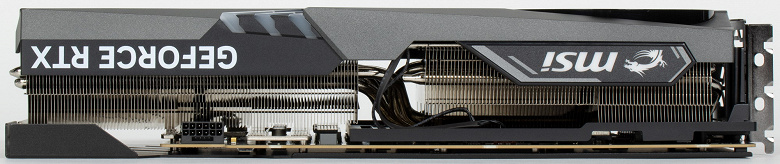

Питание на карту MSI подается через 6-контактный разъем питания стандарта PCIe 5.0 (12VHPWR).

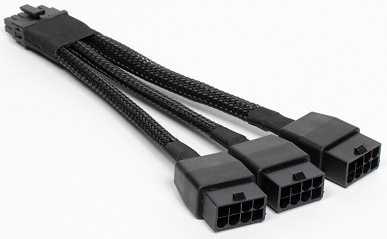

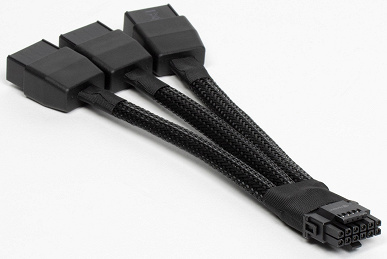

В комплекте поставки карты имеется переходник на такой разъем с трех обычных 8-контактных (хорошо всем знакомых).

Отметим приличные габариты данной карты, особенно по толщине: 6,7 см. В результате видеокарта занимает 4 слота в системном блоке.

RTX 4080 не обладает поддержкой мультиграфической конфигурации, то есть технологии SLI, и у карты нет специального разъема на верхнем торце.

Управление работой карты обеспечивается с помощью хорошо известной фирменной утилиты MSI Center.

Утилита предоставляет управление вентиляторами, частотами работы карты, напряжением ядра, мониторинг, настройку RGB подсветкой, а также иные сервисы.

Нагрев и охлаждение

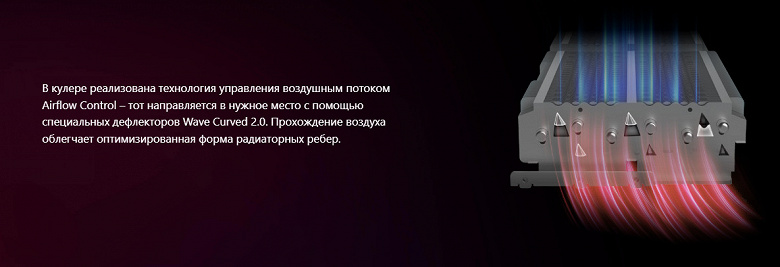

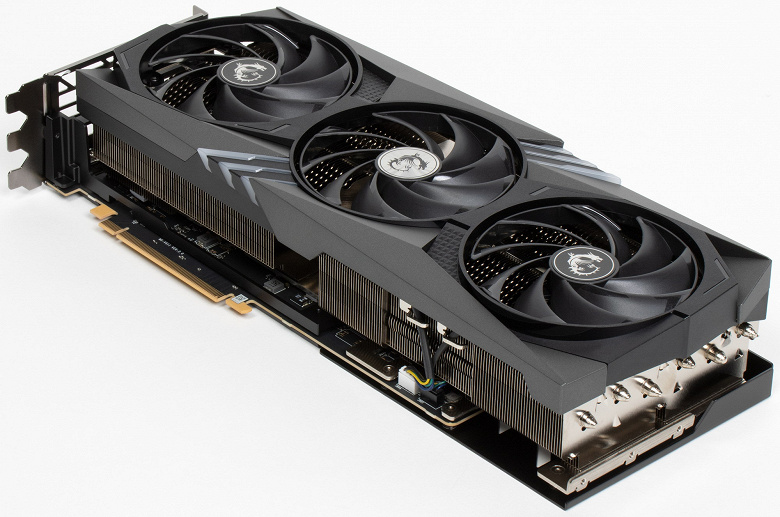

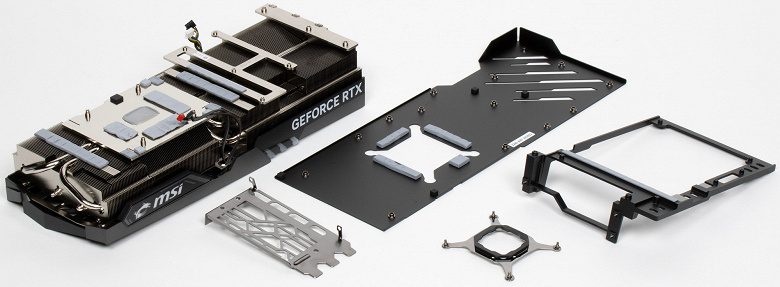

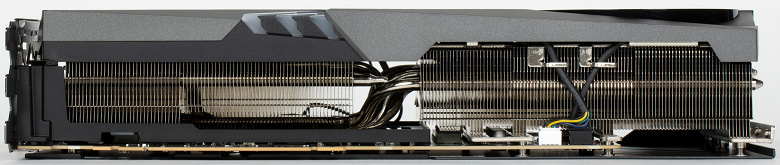

У карты MSI основой кулера является многосекционный пластинчатый никелированный радиатор с 6 тепловыми трубками, распределяющими тепло по ребрам радиатора. Трубки припаяны к огромной подошве, прижимающейся к ядру.

Микросхемы памяти охлаждаются с помощью этой же огромной подошвы и термопрокладок. Для охлаждения преобразователей питания VRM имеются особые подошвы на том же радиаторе.

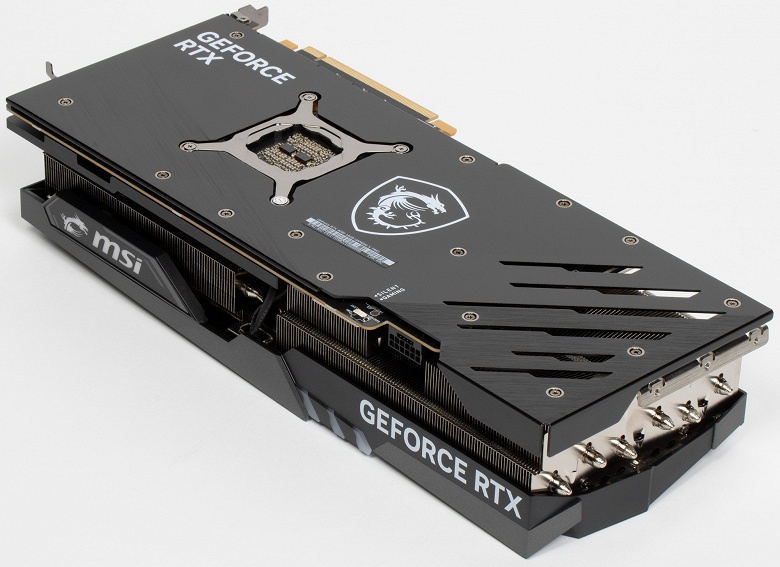

Задняя пластина служит не только элементом защиты PCB, но и участвует в охлаждении оборотной стороны платы через термопрокладки.

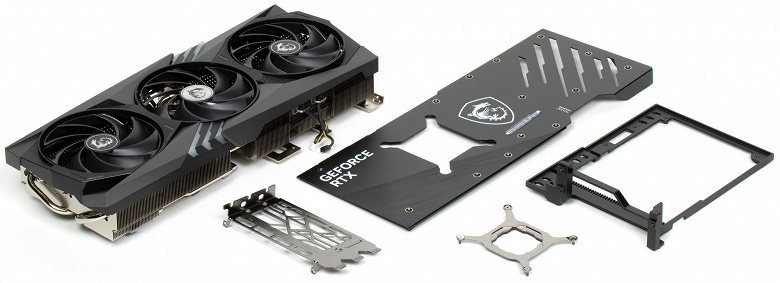

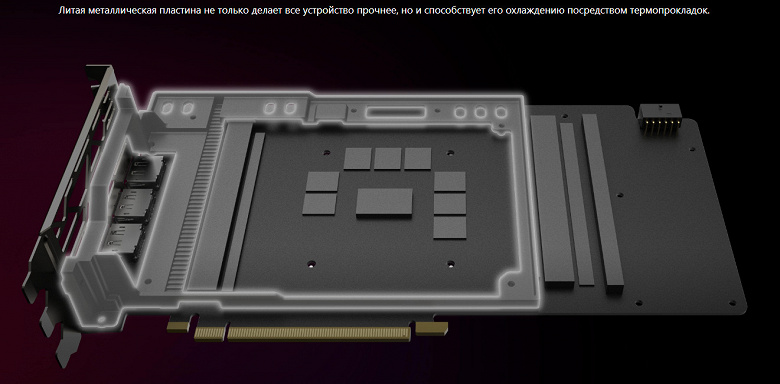

В составе СО имеется литая металлическая рама, которая не только усиливает жесткость всей конструкции карты, но и помогает в охлаждении через термопрокладки.

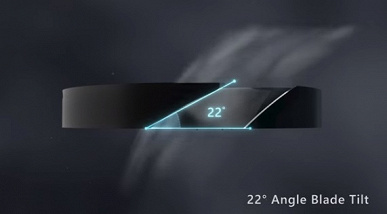

Поверх радиатора установлен кожух с тремя вентиляторами ∅102 мм типа Torx 5.0, имеющими особый дизайн лопастей (соединенных по три) и угол наклона в 22 градуса, для усиления потока воздуха, направленного на радиатор, и производитель гарантирует, что такой подход дает на 23% больше объема пропускаемого воздуха, по сравнению с осевым вентиляторами.

Остановка вентиляторов при малой нагрузке видеокарты происходит, если выполняются условия: температура GPU опускается ниже 50 градусов, нагрев микросхем памяти — ниже 80 градусов. При запуске ПК вентиляторы работают, однако после загрузки видеодрайвера идет опрос рабочей температуры, и они выключаются. Ниже есть видеоролик на эту тему.

Мониторинг температурного режима

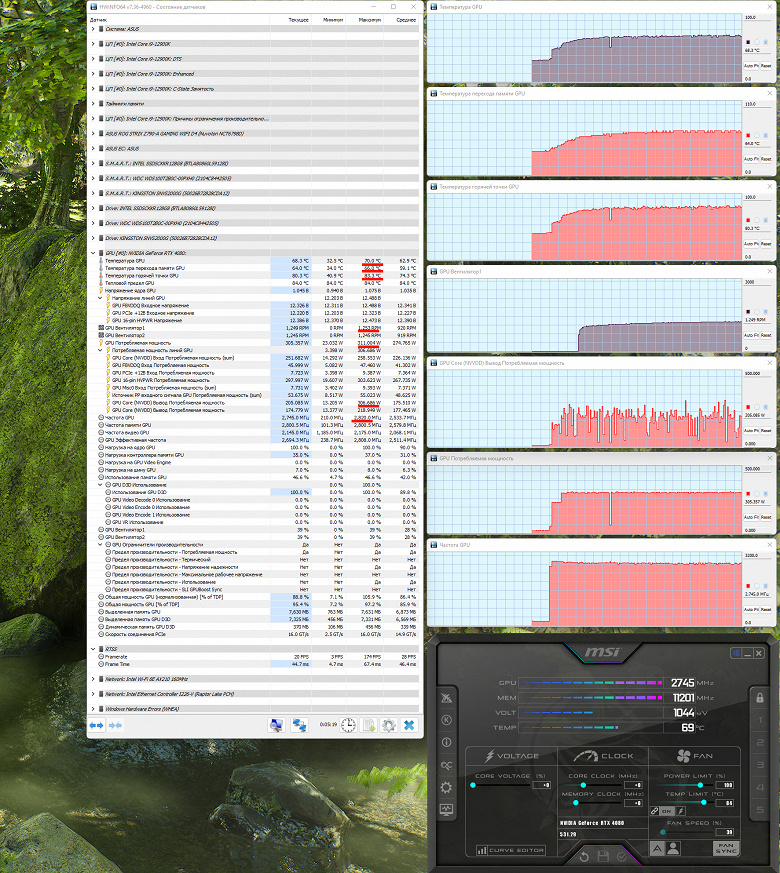

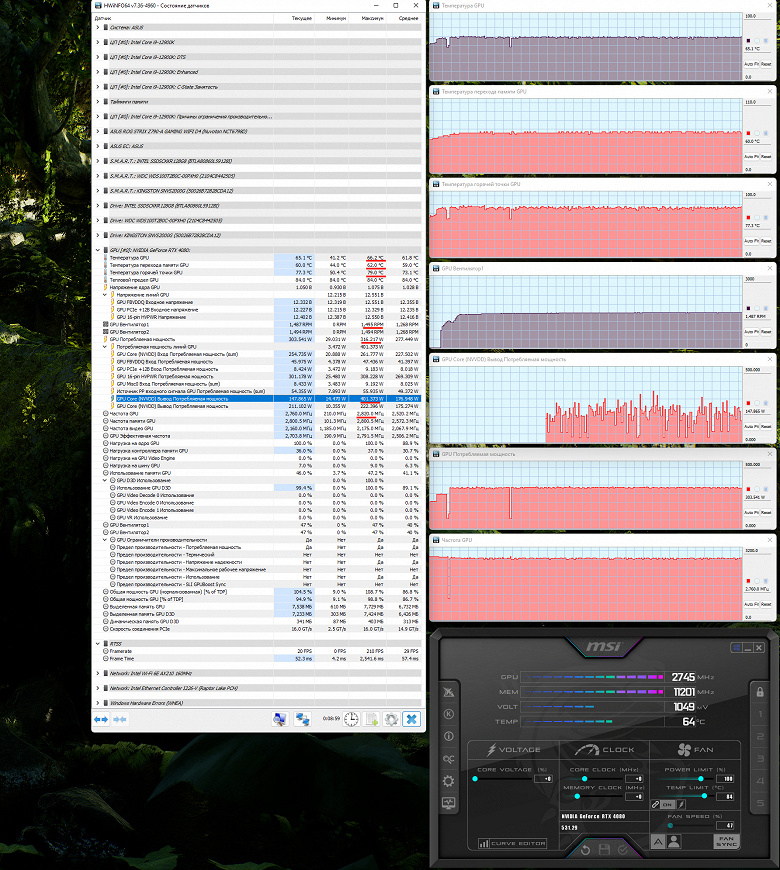

Режим BIOS Gaming:

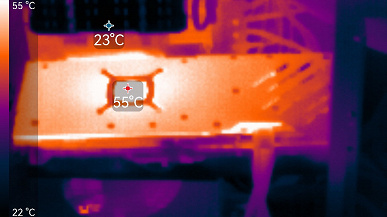

После 2-часового прогона под нагрузкой максимальная температура ядра не превысила 66 °C, а температура микросхем памяти — 62 °C, что является великолепным результатом для видеокарт такого уровня! Энергопотребление карты доходило до 316 Вт (пик 401 Вт). Напомним, что безопасный предел нагрева памяти GDDR6X — 105 °C. Температура горячей точки GPU 79 °C.

Максимум нагрева — около GPU и у разъема питания.

Мы засняли 9-минутный нагрев и ускорили в 50 раз.​

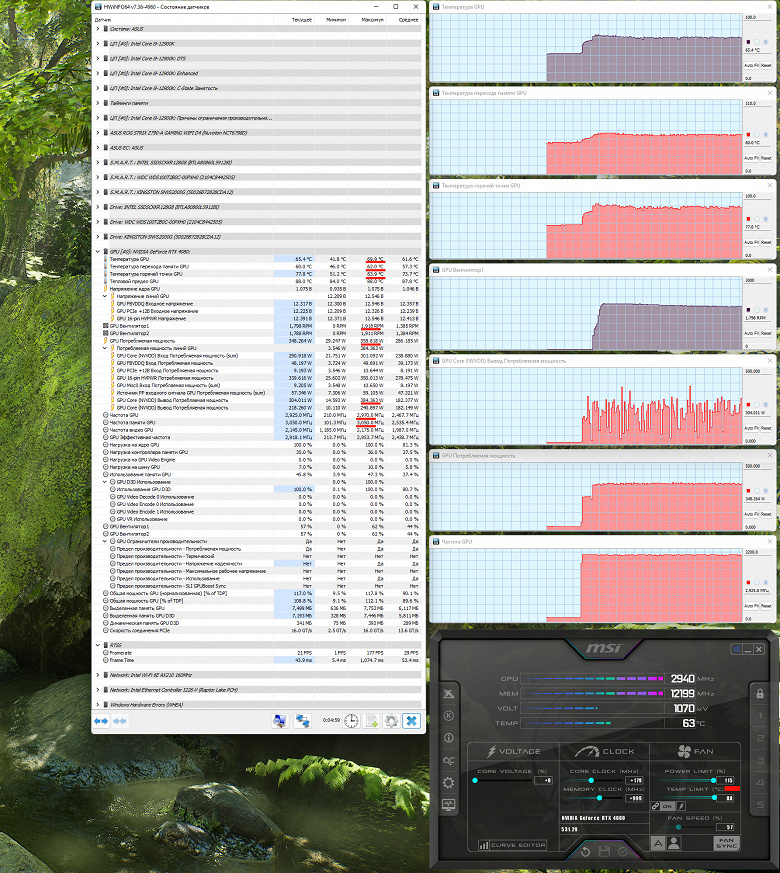

При ручном разгоне (режим BIOS Gaming) при выставлении лимита потребления в 115% параметры нагрева и шума менялись мало (максимальная температура ядра достигла 70 °C, памяти — 64 °C), потребление вырастало до 359 Вт (пик 384 Вт). Температура горячей точки GPU — 84 °C.

Режим BIOS Silent:

В этом случае максимальная температура ядра достигала 70 градусов, а микросхем памяти — 66 °C, что также является отличным результатом для видеокарт такого уровня. Энергопотребление карты почти не изменилось 311 Вт, а пиковая величина меньше чем в ранее рассматриваемом режиме. Температура горячей точки GPU 83 °C .

Шум

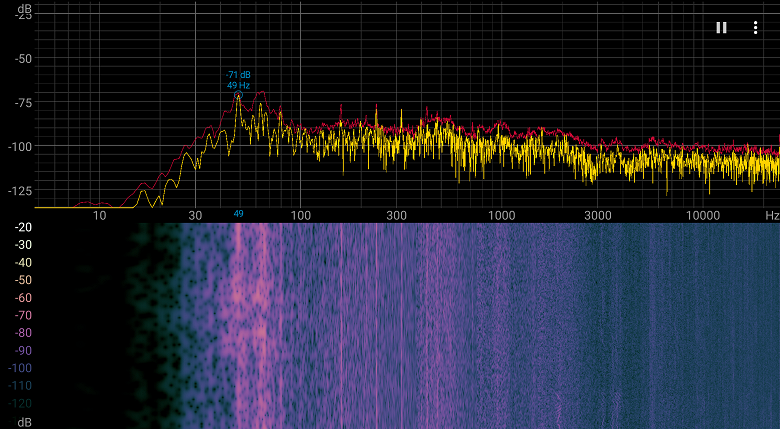

Методика измерения шума подразумевает, что помещение шумоизолировано и заглушено, снижены реверберации. Системный блок, в котором исследуется шум видеокарт, не имеет вентиляторов, не является источником механического шума. Фоновый уровень 18 дБА — это уровень шума в комнате и уровень шумов собственно шумомера. Измерения проводятся с расстояния 50 см от видеокарты на уровне системы охлаждения.

Режимы измерения:

• Режим простоя в 2D: загружен интернет-браузер с сайтом iXBT.com, окно Microsoft Word, ряд интернет-коммуникаторов
• Режим 2D с просмотром фильмов: используется SmoothVideo Project (SVP) — аппаратное декодирование со вставкой промежуточных кадров
• Режим 3D с максимальной нагрузкой на ускоритель: используется тест FurMark

Оценка градаций уровня шума следующая:

• менее 20 дБА: условно бесшумно
• от 20 до 25 дБА: очень тихо
• от 25 до 30 дБА: тихо
• от 30 до 35 дБА: отчетливо слышно
• от 35 до 40 дБА: громко, но терпимо
• выше 40 дБА: очень громко

В режиме простоя в 2D в обоих режимах BIOS температура была не выше 33 °C, вентиляторы не работали, уровень шума был равен фоновому — 18 дБА.

При просмотре фильма с аппаратным декодированием ничего не менялось.

Режим BIOS Gaming:

В режиме максимальной нагрузки в 3D температура достигала 66/62 °C (ядро/память). Вентиляторы при этом раскручивались до 1575 оборотов в минуту, шум вырастал до 31,4 дБА: это отчетливо слышно, но еще сравнительно тихо. Спектрограмма шума показывает, что раздражающих пиков в процессе исследования не было.

Режим BIOS Silent:

В режиме максимальной нагрузки в 3D температура достигала 70/66 °C (ядро/память). Вентиляторы при этом раскручивались до 1420 оборотов в минуту, шум вырастал до 30,0 дБА: это и вовсе тихо.

Подсветка

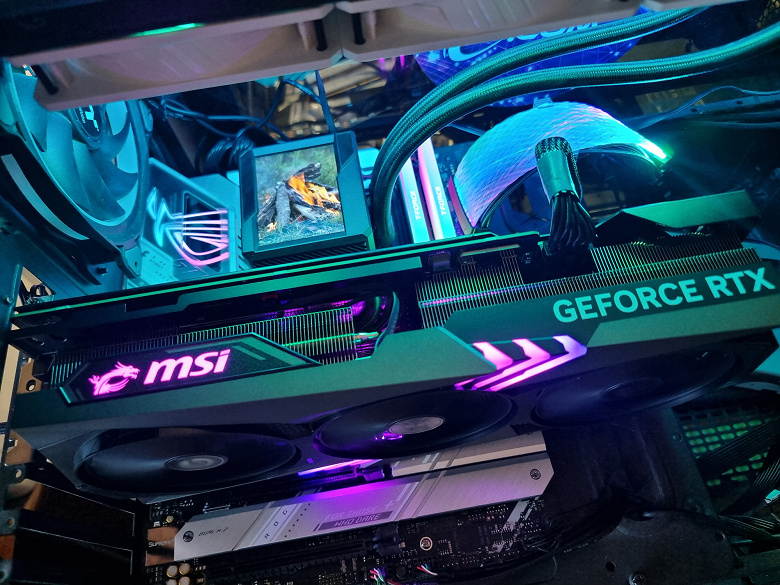

Подсветка у карты реализована в виде наклонных полос между вентиляторами, а также подсвечен логотип компании на верхнем торце.

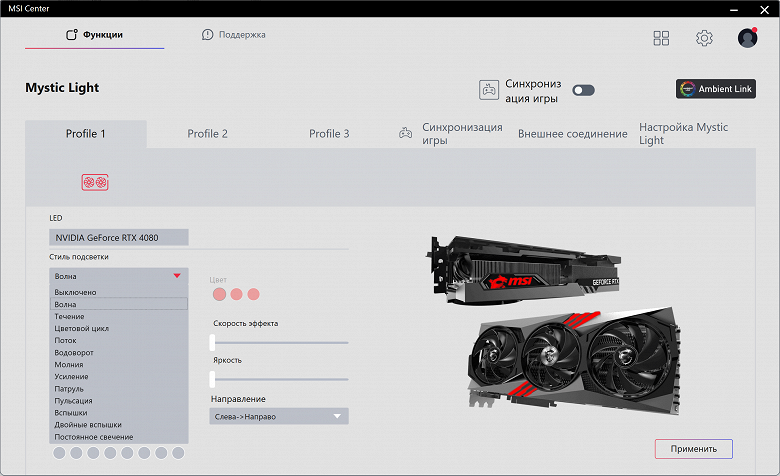

Управление подсветкой традиционно выполнено с помощью MSI Center. Выбор режимов очень широк (и это также традиционно для карт MSI).

В целом подсветка весьма скромная и вместе с тем стильная.

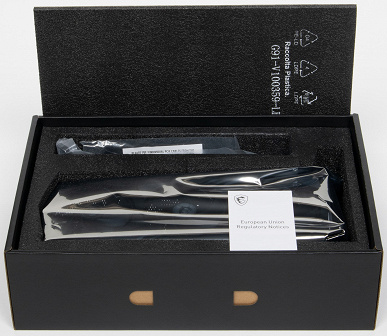

Комплект поставки и упаковка

Комплект поставки, кроме традиционного руководства пользователя, включает металлический крепеж под карту и переходник питания.

В комплекте поставки имеется кронштейн для поддержания видеокарты в слоте.

Крепеж очень прочный и легко крепится в системном блоке.

В комплекте также лежит переходник питания (о нем я уже говорил выше) с трех 8-контактных разъемов на один 16-контактный. Адаптер крайне не рекомендуется сгибать в месте той самой оплетки!

Результаты тестирования, конфигурация

Результаты тестирования в 3D-играх

Список инструментов тестирования.Во всех игровых тестах использовалось максимальное качество графики в настройках.

• Marvel«s Spider-Man Miles Morales (Insomniac Games/Sony Interactive)
• Cyberpunk 2077 (Софтклаб/CD Projekt RED), патч 1.61 (DLSS 3.0)
• God of War (Sony IE/Sony IE)
• Call of Duty: Modern Warfare II (Infinity Ward/Activision)
• Marvel«s Guardians of the Galaxy (Eldos/Square Enix)
• The Medium (Bloober/Bloober)
• A Plague Tale: Requiem (Asobo Studio/Focus Entertainment)
• Hogwarts Legacy (Avalance Software/Warner Bros)
• Far Cry 6 (Ubisoft/Ubisoft)
• Atomic Heart (Mundfish/VK)

Стандартные результаты тестов без использования аппаратной трассировки лучей в разрешениях 1920×1080, 2560×1440 и 3840×2160

Результаты тестов со включенной аппаратной трассировкой лучей и/или DLSS/FSR/XeSS в разрешениях 1920×1080, 2560×1440 и 3840×2160

Результаты тестов с включенной аппаратной трассировкой лучей и DLSS/FSR/XeSS в разрешении 7680×4320 (8К)

Рейтинг iXBT.com

Рейтинг ускорителей iXBT.com демонстрирует нам функциональность видеокарт друг относительно друга и представлен в двух вариантах:

1. Вариант рейтинга iXBT.com без включения RT

Рейтинг составлен по всем тестам без использования технологий трассировки лучей. Этот рейтинг нормирован по наиболее слабому ускорителю из группы карт — Radeon RX 6500 XT (то есть сочетание скорости и функций Radeon RX 6500 XT приняты за 100%). Рейтинги ведутся по 27 ежемесячно исследуемым нами видеокартам в рамках проекта Лучшая видеокарта месяца. В данном случае из общего списка выбрана группа карт для анализа, в которую входят GeForce RTX 4080 и его конкуренты.

Учитывая нацеленность RTX 4080 на разрешение 4К, мы привели рейтинг, подсчитанный только при использовании разрешения 3840×2160.

№	Модель ускорителя	Рейтинг iXBT.com	Рейтинг полезности	Цена, руб.
01	RTX 4090 24 ГБ, 2520—2640/21000	1401	108	130 000
02	MSI RTX 4080 Gaming X Trio, разгон до 2970/24400	1202	115	105 000
03	RX 7900 XTX 24 ГБ, 2500—2990/20000	1201	124	97 000
04	MSI RTX 4080 Gaming X Trio, 2595—2820/22400	1164	111	105 000
05	RTX 4080 16 ГБ, 2505—2625/22400	1106	113	98 000
06	RX 7900 XT 20 ГБ, 2400—2900/20000	1038	122	85 000
07	RTX 3090 Ti 24 ГБ, 1860—1965/21000	956	91	105 000

В играх, не отягощенных рейтрейсингом и сопутствующими технологиями апcкейлинга (масштабирования), соперник в лице Radeon RX 7900 XTX весьма бодро обходит RTX 4080, и только лишь ручной разгон карты MSI позволил ей догнать первого.

1. Вариант рейтинга iXBT.com с включением RT/DLSS/FSR/XeSS

Рейтинг составлен по 8 тестам, в которых используется технология трассировки лучей и одновременно технология Nvidia DLSS, AMD FSR или Intel XeSS. Этот рейтинг нормирован по самому слабому ускорителю в данной группе — Radeon RX 6500 XT (то есть сочетание скорости и функций Radeon RX 6500 XT приняты за 100%).

№	Модель ускорителя	Рейтинг iXBT.com	Рейтинг полезности	Цена, руб.
01	RTX 4090 24 ГБ, 2520—2640/21000	2227	171	130 000
02	MSI RTX 4080 Gaming X Trio, разгон до 2970/24400	1995	190	105 000
03	MSI RTX 4080 Gaming X Trio, 2595—2820/22400	1950	186	105 000
04	RTX 4080 16 ГБ, 2505—2625/22400	1863	190	98 000
05	RTX 4070 Ti 12 ГБ, 2610—2805/21000	1596	202	79 000
06	RX 7900 XTX 24 ГБ, 2500—2990/20000	1590	164	97 000
07	RTX 3090 Ti 24 ГБ, 1860—1965/21000	1474	140	105 000
08	RX 7900 XT 20 ГБ, 2400—2900/20000	1399	165	85 000

А что же в играх, уже отягощенных RT и масштабированием типа DLSS/FSR/XeSS? Здесь традиционно «радеоны» отстали, RX 7900 XTX оказался уже на уровне RTX 4070 Ti, собственно, еще раз мы увидели, что для игры со всеми современными наворотами лучше приобретать ускорители RTX семейства.

Рейтинг полезности

Рейтинг полезности тех же карт получается, если показатель предыдущего рейтинга разделить на цены соответствующих ускорителей. Для расчета рейтинга полезности использованы розничные цены на май 2023 года. Учитывая нацеленность RTX 4080 на разрешение 4К, мы привели рейтинг, подсчитанный только при использовании разрешения 3840×2160.

1. Вариант рейтинга полезности без включения RT

№	Модель ускорителя	Рейтинг полезности	Рейтинг iXBT.com	Цена, руб.
05	RX 7900 XTX 24 ГБ, 2500—2990/20000	124	1201	97 000
06	RX 7900 XT 20 ГБ, 2400—2900/20000	122	1038	85 000
15	MSI RTX 4080 Gaming X Trio, разгон до 2970/24400	115	1202	105 000
18	RTX 4080 16 ГБ, 2505—2625/22400	113	1106	98 000
19	MSI RTX 4080 Gaming X Trio, 2595—2820/22400	111	1164	105 000
22	RTX 4090 24 ГБ, 2520—2640/21000	108	1401	130 000
25	RTX 3090 Ti 24 ГБ, 1860—1965/21000	91	956	105 000

Ну как и в предыдущем рейтинге, здесь Radeon RX 7900 XTX в лидерах, более того, даже RX 7900 XT выгоднее из-за сильно упавшей стоимости. Но это классические игры!

1. Вариант рейтинга полезности с включением RT

№	Модель ускорителя	Рейтинг полезности	Рейтинг iXBT.com	Цена, руб.
03	RTX 4080 16 ГБ, 2505—2625/22400	190	1863	98 000
04	MSI RTX 4080 Gaming X Trio, разгон до 2970/24400	190	1995	105 000
05	MSI RTX 4080 Gaming X Trio, 2595—2820/22400	186	1950	105 000
11	RTX 4090 24 ГБ, 2520—2640/21000	171	2227	130 000
13	RX 7900 XT 20 ГБ, 2400—2900/20000	165	1399	85 000
14	RX 7900 XTX 24 ГБ, 2500—2990/20000	164	1590	97 000
24	RTX 3090 Ti 24 ГБ, 1860—1965/21000	140	1474	105 000

А вот когда классика уступает место современным техникам авангар. то есть 3D-графики, то снова вывод напрашивается сам собой: уж если платить за флагман, то использовать его на полную! А значит и трассировка лучей, и DLSS, и прочие чудеса умного масштабирования. И тут уже RTX 4080 в лидерах.

Выводы

MSI GeForce RTX 4080 Gaming X Trio (16 ГБ) — серийный представитель вице-флагмана, если так можно назвать RTX 4080 (занимающего вторую строку после RTX 4090). Карта интересна многими особенностями: мощная и грамотная система питания, очень эффективная и сравнительно тихая система охлаждения, умеренная подсветка (которую можно программно отключить).

Карта MSI способна потреблять до 320 Вт (разовые всплески могут быть выше 400 Вт). Разгонный потенциал ограничен в драйверах потреблением на уровне 115%, поэтому прирост производительности нельзя назвать заметным. Габариты карты составляют 337×140×67 мм, она занимает 4 слота в корпусе, имеет стандартный набор видеовыходов (3 DP + 1 HDMI).

Карта MSI имеет 16-контактный разъем питания версии PCIe 5.0, но в комплекте поставки имеется адаптер-переходник для подключения разъемов питания типа PCIe 2.0 (с 3 таких разъемов).

В целом это топовый продукт, но без излишеств и наворотов. Стоимость относительно конкурентов на том же чипе GeForce RTX 4080 на момент подготовки обзора была немного завышена.

Отметим еще раз, что GeForce RTX 4080 отлично подходит для игры в разрешении 4К с максимальным качеством графики с трассировкой лучей (с поддержкой DLSS/FSR/XeSS или даже без этих технологий). Также отметим поддержку стандарта HDMI 2.1, позволяющего выводить 4K-изображение со 120 FPS или 8K-разрешение при помощи одного кабеля, поддержку аппаратного декодирования видеоданных в формате AV1, технологию RTX IO, способную обеспечить быструю передачу и распаковку данных с накопителей прямо в GPU, а также технологию снижения задержек Reflex, полезную для киберспортсменов.
