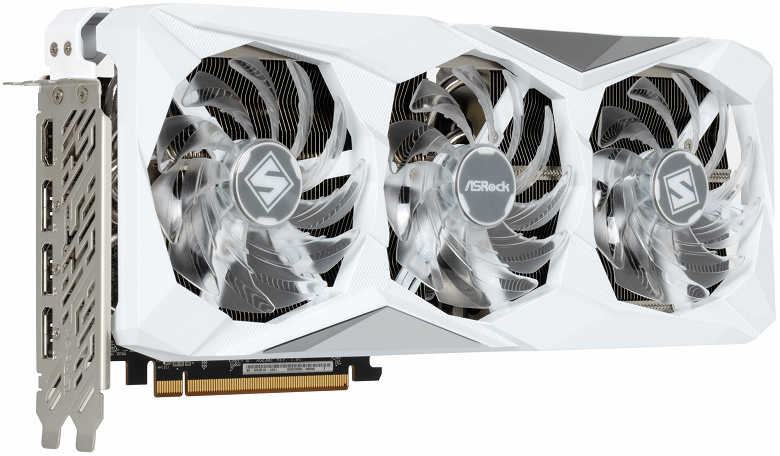

Видеокарта ASRock Radeon RX 7800 XT Steel Legend OC (16 ГБ): красивый белый дизайн, тихий кулер и возможность отключения подсветки
![](https://www.ixbt.com/img/x780x600/r30/00/02/73/95/start1.jpg)
Объект исследования: серийно выпускаемый ускоритель трехмерной графики (видеокарта) ASRock Radeon RX 7800 XT Steel Legend OC 16 ГБ 256-битной GDDR6
Кратко о главном
Прошла главная IT-выставка года — Computex 2024 на Тайване. В сегменте видеокарт появление новых поколений ожидается лишь в конце этого года, так что в соответствующих разделах выставки царило спокойствие, а на рынке продолжается вялое состязание в ценах.
Сегодня у нас на рассмотрении четвертый по уровню производительности ускоритель 3D-игр современного поколения AMD — Radeon RX 7800 XT производства ASRock. При этом мы рассматриваем карту из серии Steel Legend, которая отличается определенной вычурностью и светлыми тонами окраски кулера. Когда-то в данной серии у ASRock выпускались только материнские платы, но не так давно появились и стильные видеокарты.
Серия Steel Legend предлагает эффективную, но негромоздкую систему охлаждения, ее вентиляторы имеют прозрачные лопасти с ARGB-подсветкой. Подсветку можно отключить с помощью физического переключателя на торце видеокарты.
Перед демонстрацией детальных тестов мы приводим краткие сведения о производительности семейства, к которому относится конкретный исследуемый ускоритель, а также его соперников. Все это нами субъективно оценивается по шкале из семи градаций.
Игры без использования трассировки лучей (классическая растеризация):
Напомним, что Radeon RX 7800 XT в играх без трассировки лучей обеспечит отменный комфорт в разрешениях от 1080p до 2160p (4K) включительно. Он опережает своего предшественника Radeon RX 6800 XT и даже более мощные модели предыдущего поколения. В классических играх Radeon RX 7800 XT конкурирует с GeForce RTX 4070 Super.
Игры с использованием трассировки лучей и DLSS/FSR/XeSS:
В играх с RT и FSR/XeSS полный комфорт Radeon RX 7800 XT обеспечит лишь в разрешениях 1080p и 1440p, а в 4K производительность в лучшем случае приемлемая. И конкурировать в подобных играх Radeon RX 7800 XT может лишь с GeForce RTX 4060 Ti — даже GeForce RTX 4070 существенно производительнее за счет поддержки DLSS 3. Да, уже появляются игры с поддержкой FSR 3, где ситуация для Radeon RX 7800 XT (и для всех современных карт AMD) сильно улучшена, однако пока таких игр крайне мало.
Характеристики карты
Компания ASRock основана в 2002 году в Китайской Республике (Тайвань) в качестве дочерней компании Asustek (Asus). Штаб-квартира в Тайбэе/Тайвань. Изначально создавалась как конкурент Foxconn и другим доминирующим на ОЕМ-рынке компаниям. В 2010 году после реструктуризации компании Asustek и выделения ODM-производства в дочернюю компанию Pegatron бренд ASRock перешел «под крыло» Pegatron, которая стала использовать ASRock как торговую марку для розничных продуктов. Ныне ASRock выпускает материнские платы, видеокарты, промышленные ПК и др. Производственные мощности принадлежат Pegatron, численность персонала собственно ASRock — 200 человек (R&D, маркетинг, продажи).
ASRock Radeon RX 7800 XT Steel Legend OC 16 ГБ 256-битной GDDR6 | ||
---|---|---|
Параметр | Значение | Номинальное значение (референс) |
GPU | Radeon RX 7800 XT (Navi32) | |
Интерфейс | PCI Express x16 4.0 | |
Частота работы GPU (ROPs), МГц | 2520(Boost)—2815(Max) | 2430(Boost)—2770(Max) |
Частота работы памяти (физическая (эффективная)), МГц | 2425 (19400) | 2425 (19400) |
Ширина шины обмена с памятью, бит | 256 | |
Число вычислительных блоков в GPU | 60 | |
Число операций (ALU/CUDA) в блоке | 64 | |
Суммарное количество блоков ALU/CUDA | 3840 | |
Число блоков текстурирования (BLF/TLF/ANIS) | 240 | |
Число блоков растеризации (ROP) | 96 | |
Число блоков Ray Tracing | 60 | |
Число тензорных блоков | — | |
Размеры, мм | 300×130×56 | 300×130×50 |
Количество слотов в системном блоке, занимаемые видеокартой | 3 | 3 |
Цвет текстолита | черный | черный |
Энергопотребление пиковое в 3D, Вт | 277,5 | 255 |
Энергопотребление в режиме 2D, Вт | 22 | 22 |
Энергопотребление в режиме «сна», Вт | 4 | 4 |
Уровень шума в 3D (максимальная нагрузка), дБА | 27,4 | 37,8 |
Уровень шума в 2D (просмотр видео), дБА | 18,0 | 18,0 |
Уровень шума в 2D (в простое), дБА | 18,0 | 18,0 |
Видеовыходы | 2×HDMI 2.1, 2×DisplayPort 2.1 | 1×HDMI 2.1, 3×DisplayPort 2.1 |
Поддержка многопроцессорной работы | нет | |
Максимальное количество приемников/мониторов для одновременного вывода изображения | 4 | 4 |
Питание: 8-контактные разъемы | 2 | 2 |
Питание: 6-контактные разъемы | 0 | 0 |
Питание: 16-контактные разъемы | 0 | 0 |
Вес карты с комплектом поставки (брутто), кг | 1,67 | 1,5 |
Вес карты чистый (нетто), кг | 1,2 | 1,0 |
Максимальное разрешение/частота, DisplayPort | 3840×2160@144 Гц, 7680×4320@60 Гц | |
Максимальное разрешение/частота, HDMI | 3840×2160@144 Гц, 7680×4320@60 Гц | |
Розничные предложения карты ASRock |
Память

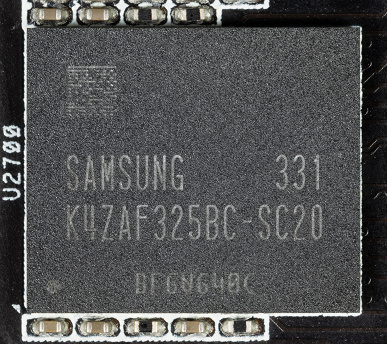

Карта имеет 16 ГБ памяти GDDR6 SDRAM, размещенной в 8 микросхемах по 16 Гбит на лицевой стороне PCB. Микросхемы памяти Samsung (K4ZAF325BC-SC20) рассчитаны на номинальную частоту работы в 2500 (20000) МГц.

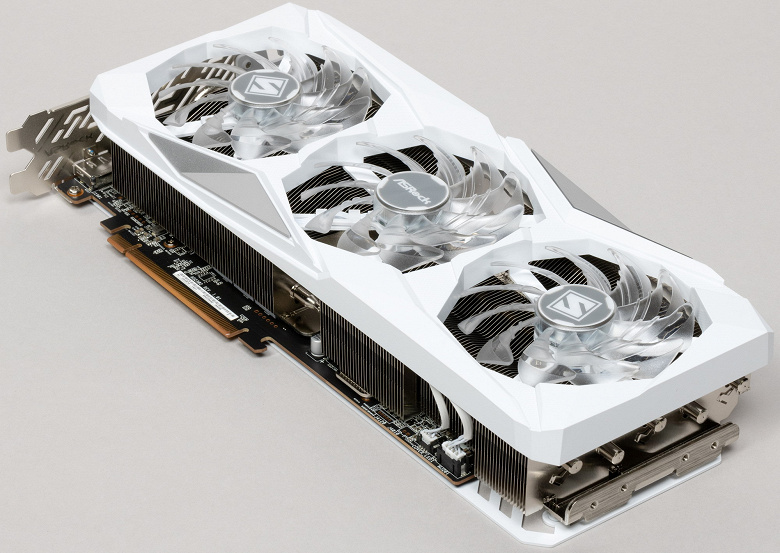

Особенности карты и сравнение с Gigabyte Radeon RX 7800 XT Gaming OC 16G (16 ГБ)
ASRock Radeon RX 7800 XT Steel Legend OC (16 ГБ) | Gigabyte Radeon RX 7800 XT Gaming OC 16G (16 ГБ) |
---|---|
вид спереди | |
![]() |
![]() |

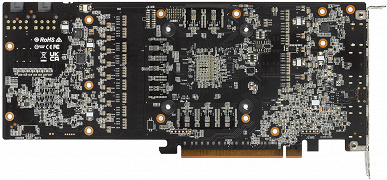

вид сзади | |
![]() |
![]() |
Мы сравниваем эту карту с моделью иного производителя на том же GPU, чтобы убедиться, что обе карты имеют много общего и, скорее всего, основаны на эталонном дизайне.

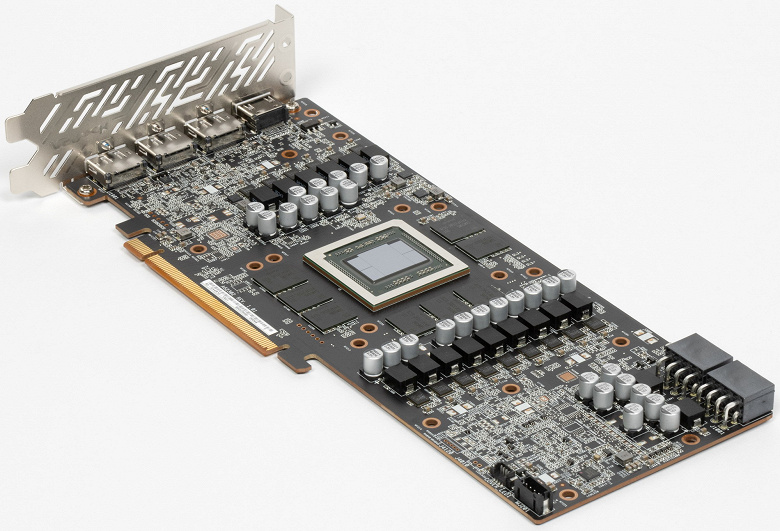

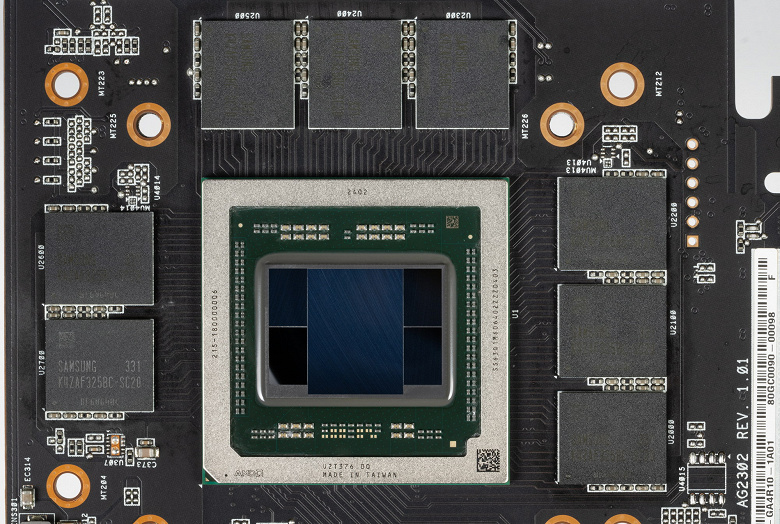

Ядро имеет зашифрованную цифровую маркировку, дата выпуска — 2-я неделя 2024 года.
Суммарное количество фаз питания у карты ASRock — 14 (11+2+1).

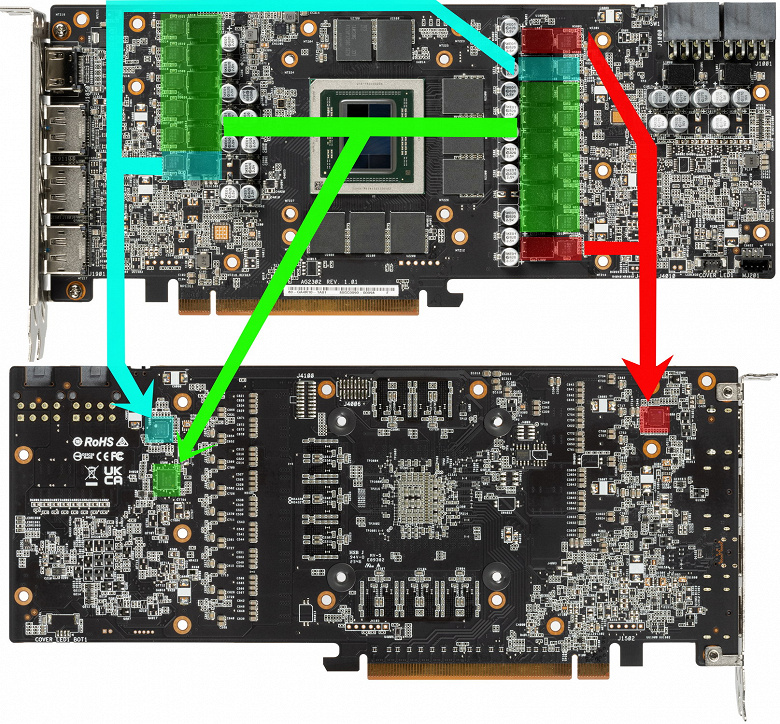

Зеленым цветом отмечена схема питания ядра, красным — памяти, голубым — питания SoC. Все ШИМ-контроллеры расположены на оборотной стороне PCB.

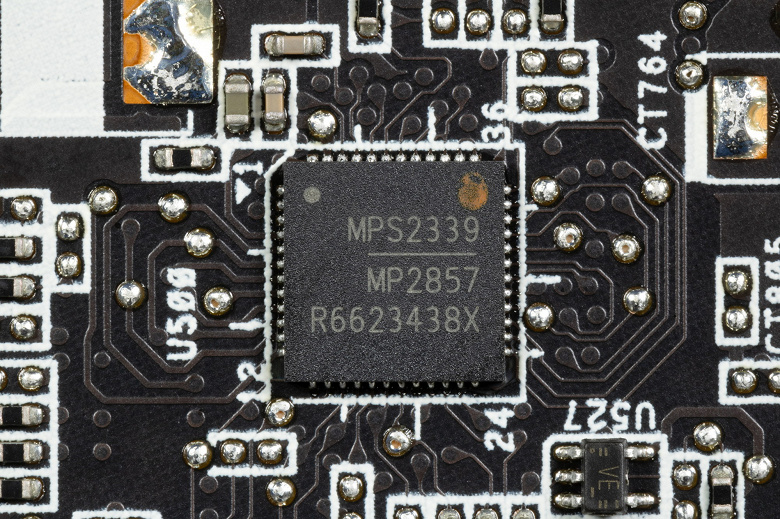

11 фазами питания ядра управляет ШИМ-контроллер MP2857 (Monolith Power Systems), рассчитанный максимум на 12 фаз.

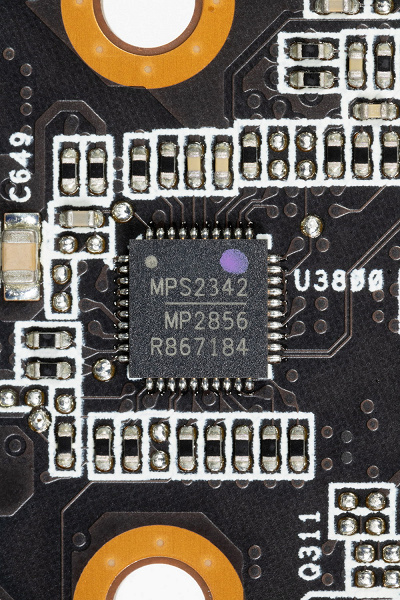

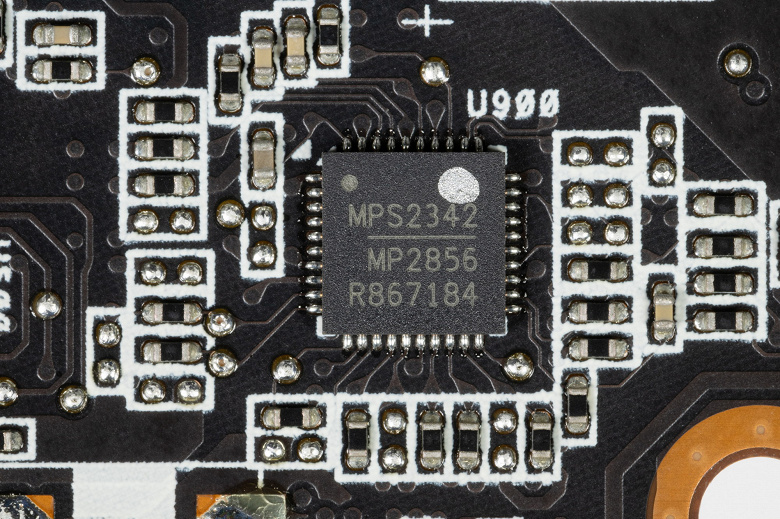

2 фазами питания микросхем памяти заведует ШИМ-контроллер MP2856 того же производителя.
Точно такой же контроллер управляет питанием SoC (что востребовано в процессорах с чиплетной архитектурой).

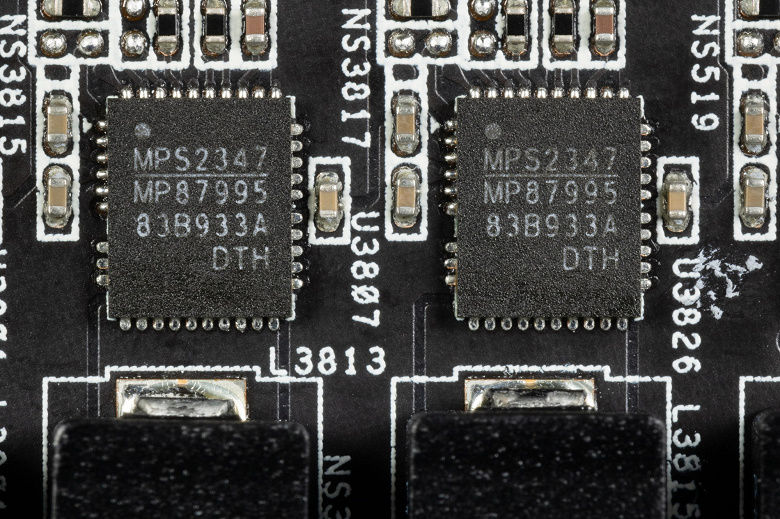

В преобразователе питания ядра используются транзисторные сборки DrMOS — в данном случае MP87995 (Monolith Power Systems), рассчитанные максимум на 50 А.
Отдельного контроллера для мониторинга (отслеживания напряжений и температур) нет: все эти функции возложены на сам GPU.
Управление подсветкой возложено на контроллер Nuvoton.
Штатная частота памяти равна референсной, Boost-значение частоты работы ядра выше референсного на 3,7%, а вот максимальная частота работы ядра лишь чуть-чуть выше референсной. В итоге по результатам тестов в играх прирост производительности относительно референс-карты составил в среднем 2,5%.
Энергопотребление карты ASRock в тестах доходило до 278 Вт.
Я попробовал ручной разгон при повышении лимита потребления на 15% и получил максимальные частоты 2989/20264 МГц, однако даже при таком повышенном лимите потребления прирост в играх в разрешении 4K в среднем составил всего 5,4% относительно референсных значений. Энергопотребление карты выросло до 317 Вт.

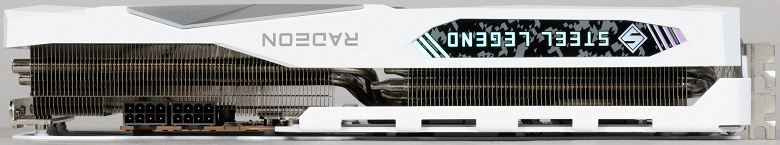

Питание на карту ASRock подается через два обычных 8-контактных разъема стандарта PCIe 2.0.

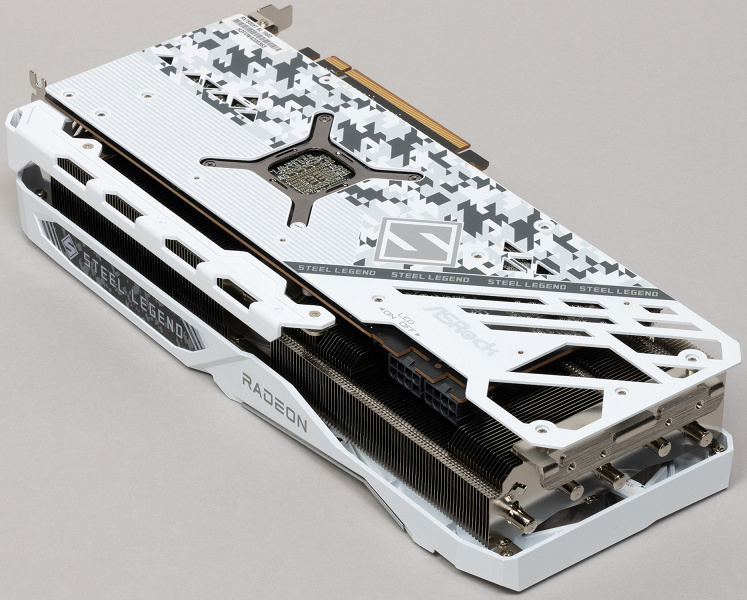

Габариты данной карты в целом стандартны, толщина составляет 5,6 см, так что она занимает 3 слота в системном блоке.
Также стоит отметить, что у платы 4 обычных видеовыхода: один HDMI 2.1 и три DP 2.1.

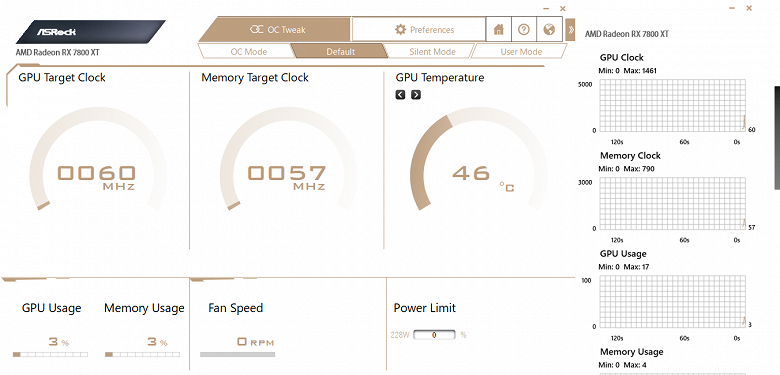

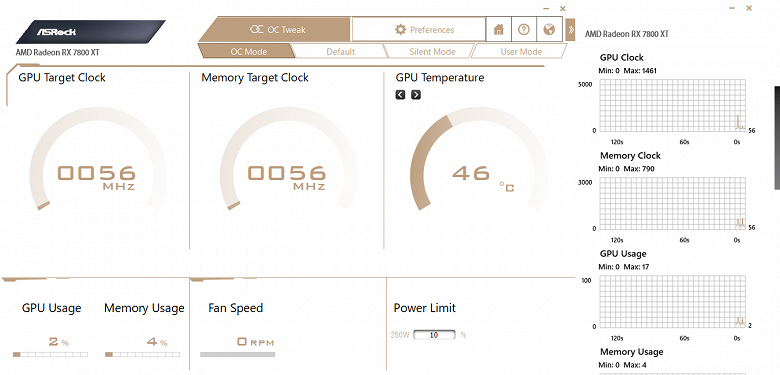

Управление работой карты обеспечивается с помощью фирменной утилиты OC Tweak. Она предлагает три варианта предустановленных параметров работы карты: OC Mode, по умолчанию и Silent Mode. Различия в частотах работы ядра у данных режимов минимальны, так что для разгона следует использовать режим User Mode с возможностью ручного управления частотами (или вообще использовать встроенную в ПО AMD панель производительности).
Нагрев и охлаждение

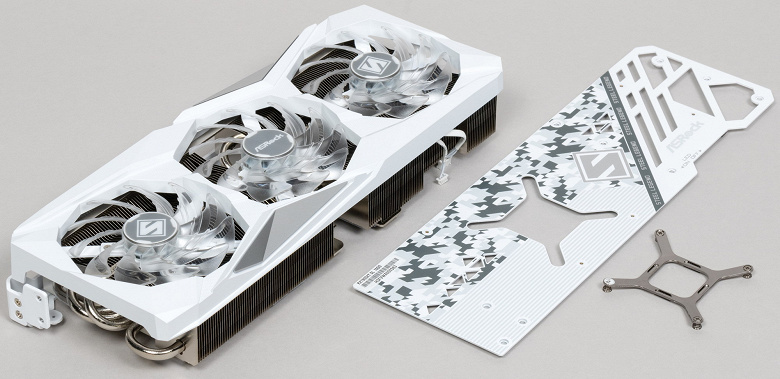

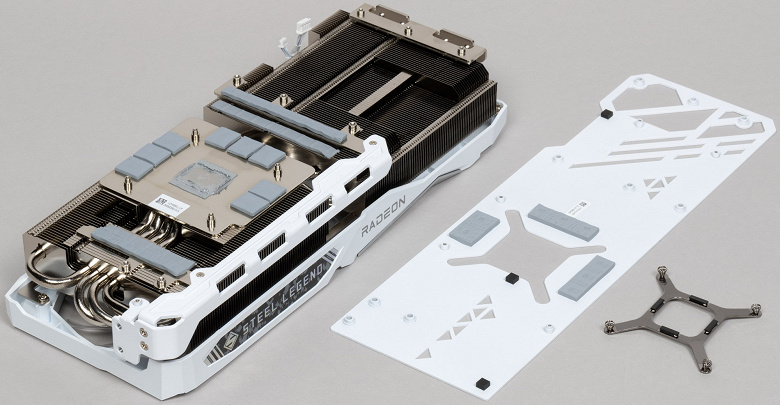

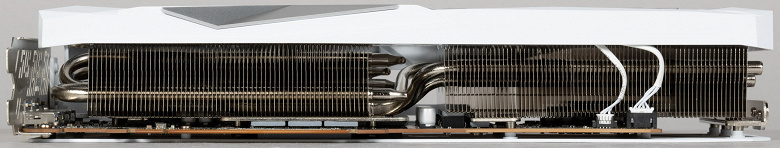

Основой СО является массивный многосекционный пластинчатый никелированный радиатор с тепловыми трубками, распределяющими тепло по ребрам радиатора.
Трубки припаяны к большой медной никелированной пластине, которая охлаждает как ядро, так и микросхемы памяти (через термопрокладки). А для охлаждения преобразователей питания VRM имеются свои теплосъемники на радиаторе.

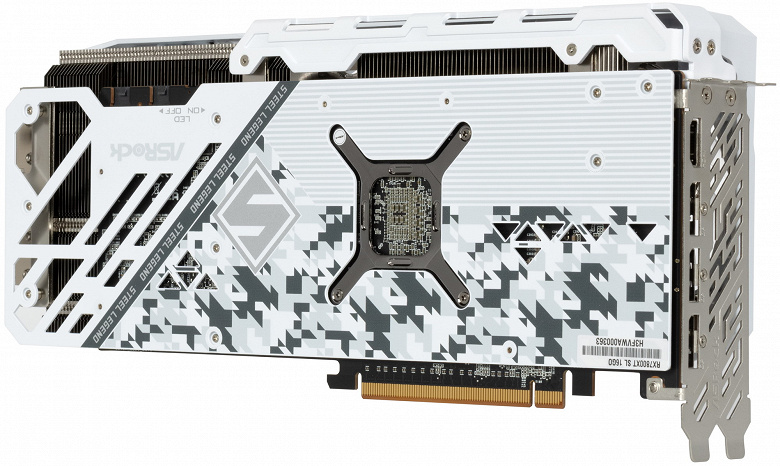

Задняя пластина не только служит элементом защиты PCB, но и принимает участие в охлаждении оборотной стороны карты через термопрокладки (в области микросхем памяти).

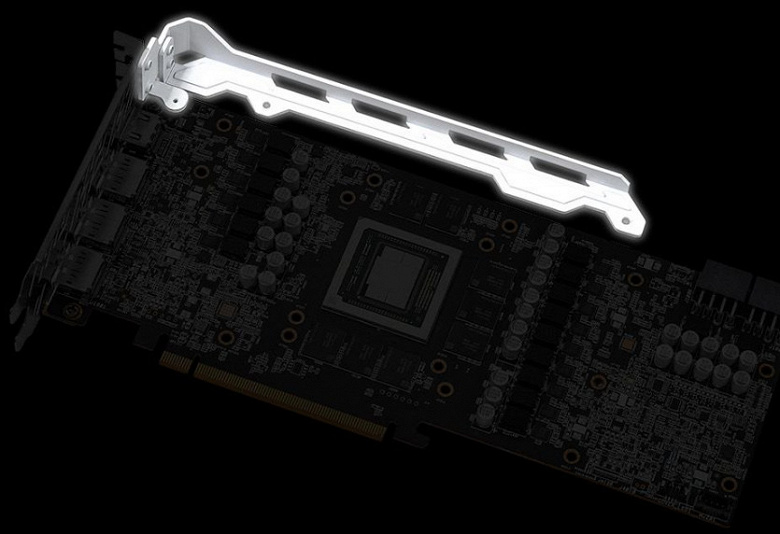

Также у карты имеется торцевая металлическая пластина, усиливающая жесткость всей конструкции.
Поверх радиатора установлен кожух с тремя вентиляторами ∅100 мм, имеющими по 11 лопастей и работающими на единой частоте вращения. Лопасти тщательно отполированы, но имеют небольшое рифление для усиления эффективности забора воздуха.
Остановка вентиляторов при малой нагрузке видеокарты происходит, если температура GPU опускается ниже 50 градусов, а нагрев микросхем памяти — ниже 80 градусов. При запуске ПК вентиляторы работают, однако после загрузки видеодрайвера идет опрос рабочей температуры, и они выключаются. Ниже есть видеоролик на эту тему.

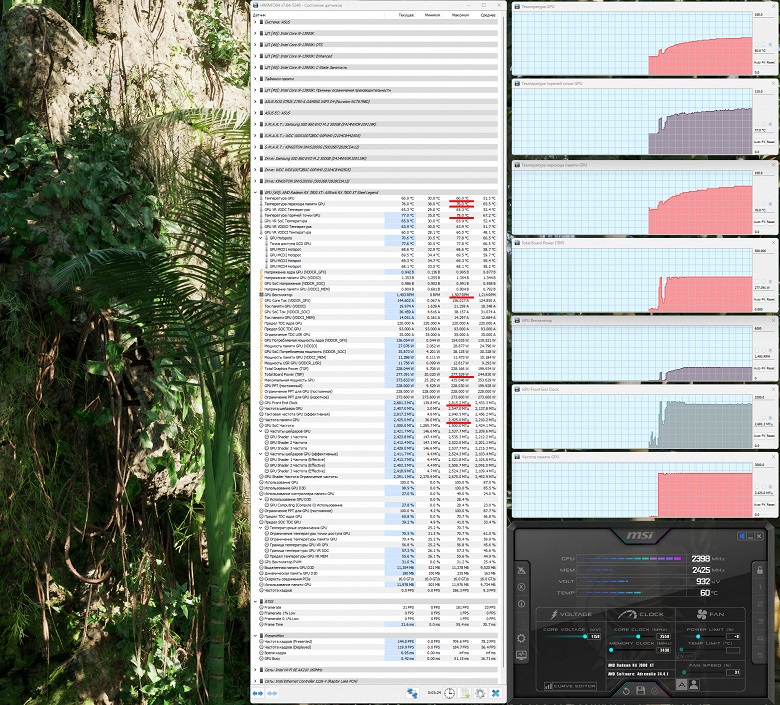

Мониторинг температурного режима:
После 2-часового прогона под нагрузкой максимальная температура ядра не превысила 60 градусов (самой горячей точки — 78 °C), а температура микросхем памяти — 76 градусов, что является отличным результатом для видеокарт такого уровня. Энергопотребление карты доходило до 278 Вт.
Мы засняли и ускорили в 50 раз 8-минутный прогрев

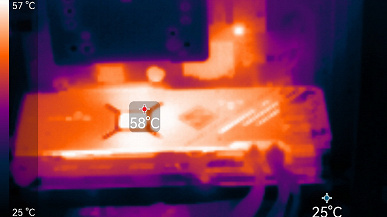

Максимальный нагрев наблюдался в центральной части PCB.

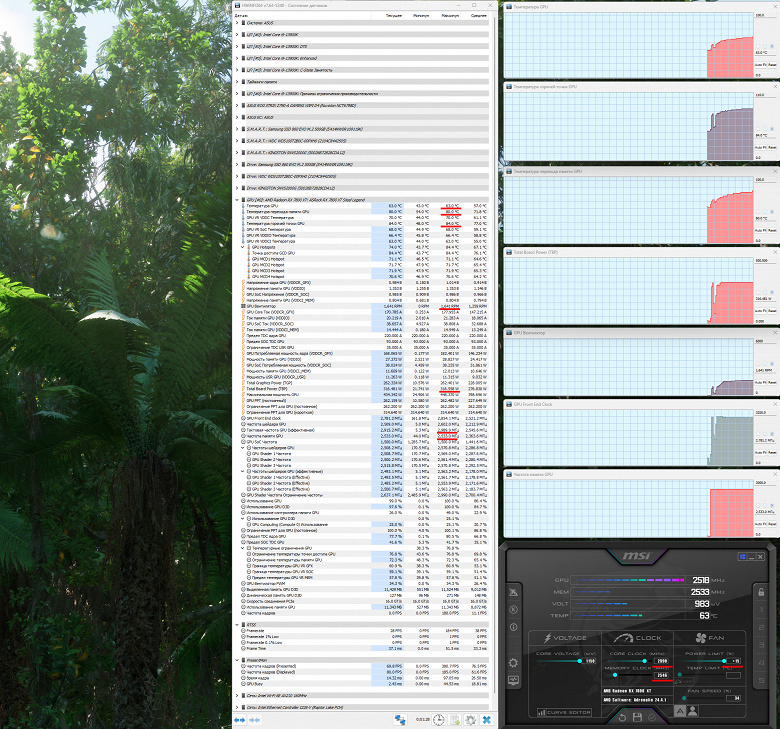

В случае ручного разгона мы получили незначительные изменения в параметрах нагрева, при этом максимум потребления вырос до 317 Вт:
Не стоит забывать, что тепло, выделяемое картой, остается внутри системного блока, так что использование корпуса с хорошей вентиляцией крайне желательно.
Шум
Методика измерения шума подразумевает, что помещение шумоизолировано и заглушено, снижены реверберации. Системный блок, в котором исследуется шум видеокарт, не имеет вентиляторов, не является источником механического шума. Фоновый уровень 18 дБА — это уровень шума в комнате и уровень шумов собственно шумомера. Измерения проводятся с расстояния 50 см от видеокарты на уровне системы охлаждения.
Режимы измерения:
- Режим простоя в 2D: загружен интернет-браузер с сайтом iXBT.com, окно Microsoft Word, ряд интернет-коммуникаторов
- Режим 2D с просмотром фильмов: используется SmoothVideo Project (SVP) — аппаратное декодирование со вставкой промежуточных кадров
- Режим 3D с максимальной нагрузкой на ускоритель: используется тест FurMark
Оценка градаций уровня шума следующая:
- менее 20 дБА: условно бесшумно
- от 20 до 25 дБА: очень тихо
- от 25 до 30 дБА: тихо
- от 30 до 35 дБА: отчетливо слышно
- от 35 до 40 дБА: громко, но терпимо
- выше 40 дБА: очень громко
В режиме простоя в 2D температура была не выше 37 °C, вентиляторы не работали, уровень шума был равен фоновому — 18 дБА.
При просмотре фильма с аппаратным декодированием ничего не менялось.
В режиме максимальной нагрузки в 3D температура достигала 60/78/76 °C (ядро/hot spot/память). Вентиляторы при этом раскручивались до 1500 оборотов в минуту, шум вырастал до 27,4 дБА: это тихо.
Аудиозапись шума — здесь.

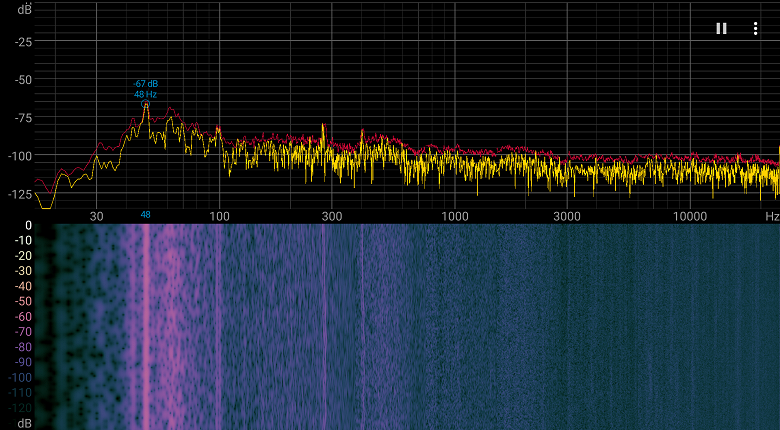

Спектрограмма шума не выявила проблем:
Подсветка

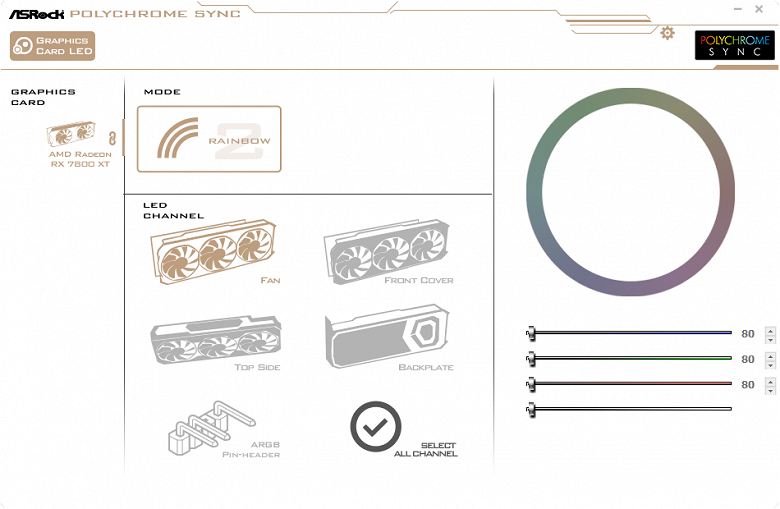

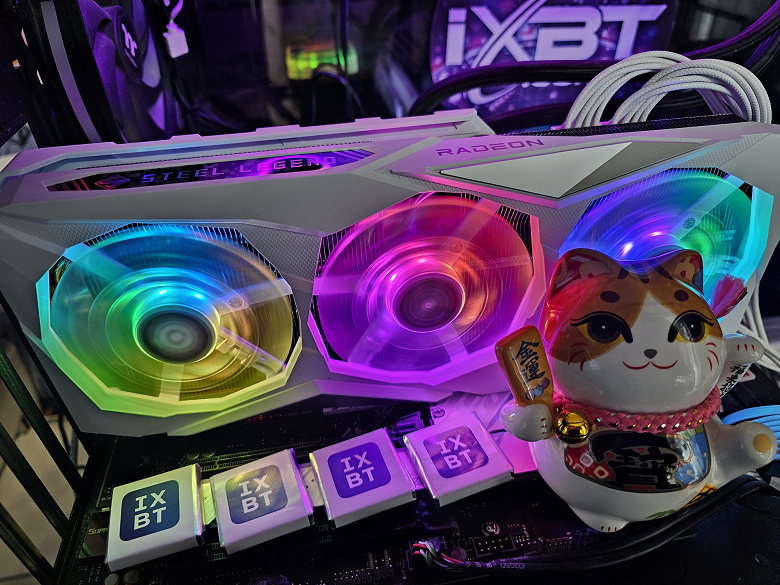

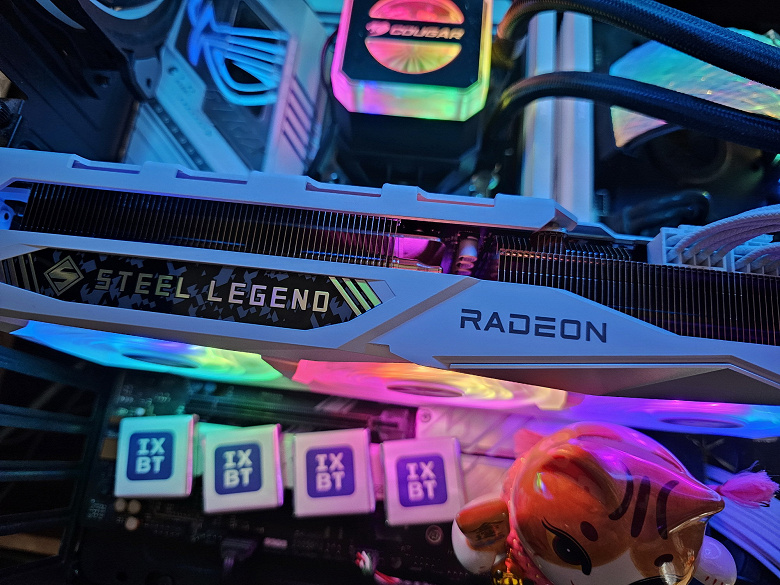

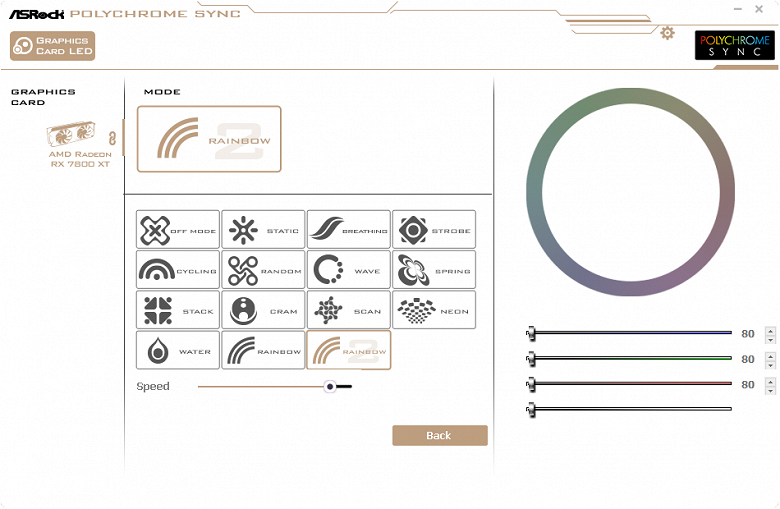

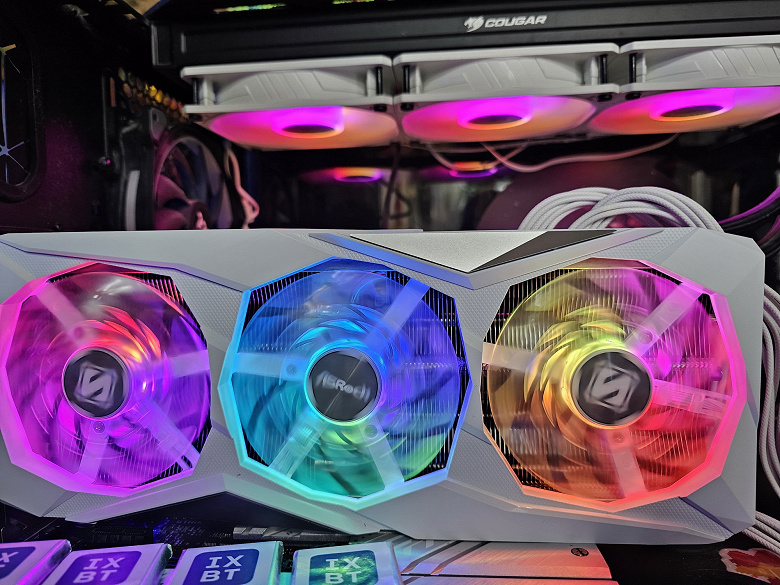

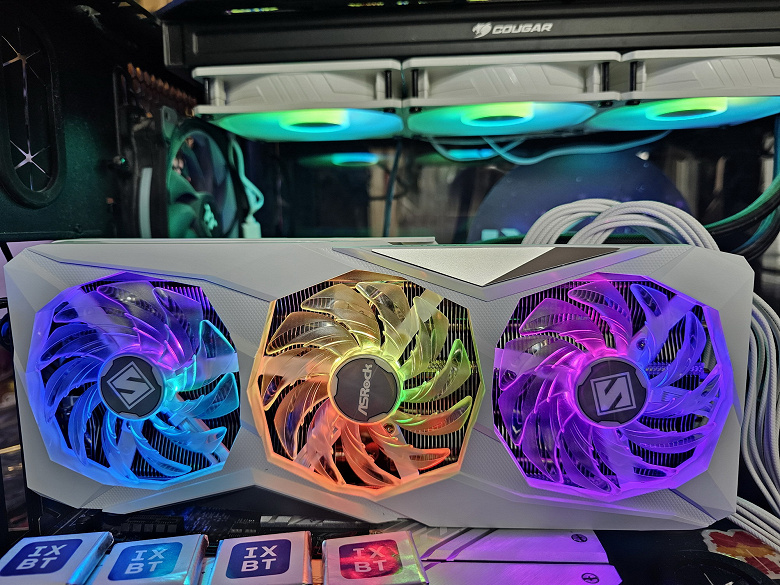

У карты подсвечены все три вентилятора. Управление осуществляется через утилиту ASRock Polychrome Sync. Синхронизация работы подсветки возможна только с материнскими платами ASRock.

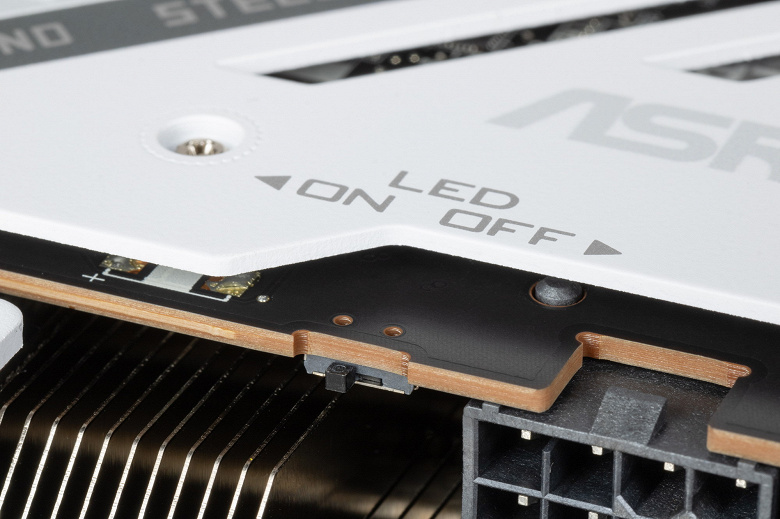

Подсветку легко отключить без установки ПО. Для этого на верхнем торце карты имеется соответствующий переключатель.
Комплект поставки и упаковка

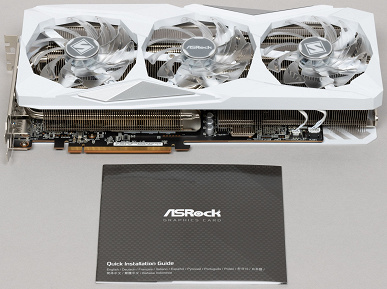

В комплекте поставки кроме традиционного краткого руководства пользователя больше ничего нет.
Результаты тестирования, конфигурация
Конфигурация тестового стенда
Список инструментов тестирования
Во всех игровых тестах использовалось максимальное качество графики в настройках.
- Marvel«s Spider-Man Miles Morales (Insomniac Games/Sony Interactive)
- Cyberpunk 2077 (Софтклаб/CD Projekt RED), патч 2.01 (сентябрь 2023 г.)
- Senua«s Saga: Hellblade II (Ninja Theory/Xbox Games)
- Call of Duty: Modern Warfare II (Infinity Ward/Activision)
- Alan Wake 2 (Remedy/Epic Games)
- Ratchet and Clank: Rift Apart (Insomniac Games/Sony/Софтклаб)
- Ghost Of Tsushima Director«s Cut (Sucker Punch Productions/Sony Interactive)
- Hogwarts Legacy (Avalance Software/Warner Bros)
- Avatar: Frontiers of Pandora (Ubisoft)
- Atomic Heart (Mundfish/VK)
Стандартные результаты тестов без использования аппаратной трассировки лучей в разрешениях 1920×1080, 2560×1440 и 3840×2160
Marvel«s Spider-Man Miles Morales
Cyberpunk 2077 v. 2.01
Senua«s Saga: Hellblade II
Call of Duty: Modern Warfare II
Alan Wake 2
Ratchet and Clank: Rift Apart
Ghost Of Tsushima Director«s Cut
Hogwarts Legacy
Avatar: Frontiers of Pandora
Atomic Heart
Результаты тестов со включенной аппаратной трассировкой лучей и/или DLSS/FSR/XeSS в разрешениях 1920×1080, 2560×1440 и 3840×2160
Cyberpunk 2077 v. 2.01, RT
Cyberpunk 2077 v. 2.01, RT + DLSS/FSR
Senua«s Saga: Hellblade II, DLSS/FSR/XeSS
Call of Duty: Modern Warfare II, DLSS/XeSS
Alan Wake 2, RT
Alan Wake 2, RT + DLSS/FSR
Ratchet and Clank: Rift Apart, RT
Ratchet and Clank: Rift Apart, RT + DLSS/FSR/XeSS
Ghost Of Tsushima Director«s Cut, DLSS/FSR/XeSS
Hogwarts Legacy, RT
Hogwarts Legacy, RT + DLSS/FSR/XeSS
Avatar: Frontiers of Pandora, RT
Avatar: Frontiers of Pandora, RT + DLSS/FSR
Atomic Heart, DLSS/XeSS
Рейтинг iXBT.com
Методика расчета рейтингов
Рейтинг ускорителей iXBT.com демонстрирует нам функциональность видеокарт друг относительно друга и представлен в двух вариантах:
Рейтинг приведен суммарно для всех трех разрешений.
- Вариант рейтинга iXBT.com без включения RT
Рейтинг составлен по всем тестам без использования технологий трассировки лучей. Этот рейтинг нормирован по наиболее слабому ускорителю из группы карт — Arc A310 (то есть сочетание скорости и функций Arc A310 приняты за 100%). Рейтинги ведутся по 30 регулярно исследуемым нами видеокартам в рамках проекта Лучшая видеокарта месяца. В данном случае из общего списка выбрана группа карт для анализа, в которую входят Radeon RX 7800 XT и его конкуренты.
№ | Модель ускорителя | Рейтинг iXBT.com | Рейтинг полезности | Цена, руб. |
---|---|---|---|---|
09 | ASRock RX 7800 XT SL, разгон до 2989/20264 | 1160 | 211 | 55 000 |
10 | RTX 4070 Super 12 ГБ, 2475—2760/21000 | 1159 | 184 | 63 000 |
11 | ASRock RX 7800 XT SL, 2520—2815/19400 | 1131 | 206 | 55 000 |
12 | RX 7800 XT 16 ГБ, 2430—2770/19400 | 1103 | 201 | 55 000 |
13 | RX 6800 XT 16 ГБ, 2250—2401/16000 | 1048 | 161 | 65 000 |
14 | RTX 4070 12 ГБ, 2475—2760/21000 | 1009 | 177 | 57 000 |
16 | RX 6750 XT 12 ГБ, 2600—2724/18000 | 777 | 162 | 48 000 |
Radeon RX 7800 XT оказался ненамного производительнее своего предшественника Radeon RX 6800 XT, но против GeForce RTX 4070 карта AMD выступила хорошо, обогнав его на 9%. Карта ASRock из-за фабричного разгона в среднем на 2,5% быстрее референсного ускорителя. А ручной разгон даже позволил этой карте догнать GeForce RTX 4070 Super.
- Вариант рейтинга iXBT.com с включением RT/DLSS/FSR/XeSS
Рейтинг составлен по 9 тестам, в которых используется технология трассировки лучей и одновременно технология Nvidia DLSS, AMD FSR или Intel XeSS. Этот рейтинг нормирован по самому слабому ускорителю — Arc A310 (то есть сочетание скорости и функций Arc A310 приняты за 100%).
№ | Модель ускорителя | Рейтинг iXBT.com | Рейтинг полезности | Цена, руб. |
---|---|---|---|---|
06 | RTX 4070 Super 12 ГБ, 2475—2760/21000 | 2721 | 432 | 63 000 |
08 | RTX 4070 12 ГБ, 2475—2760/21000 | 2343 | 411 | 57 000 |
11 | ASRock RX 7800 XT SL, разгон до 2989/20264 | 1762 | 320 | 55 000 |
12 | RTX 4060 Ti 8 ГБ, 2535—2790/18000 | 1704 | 461 | 37 000 |
13 | ASRock RX 7800 XT SL, 2520—2815/19400 | 1702 | 309 | 55 000 |
14 | RX 7800 XT 16 ГБ, 2430—2770/19400 | 1662 | 302 | 55 000 |
15 | RX 6800 XT 16 ГБ, 2250—2401/16000 | 1507 | 232 | 65 000 |
19 | RX 6750 XT 12 ГБ, 2600—2724/18000 | 1079 | 225 | 48 000 |
Технология AMD FSR не может столь же эффективно компенсировать падение производительности от включения RT, как это делает DLSS в случае видеокарт Nvidia, да и без технологий динамического масштабирования карты Nvidia в таких играх быстрее. Видеоускорители получают существенный дополнительный выигрыш за счет поддержки DLSS 3 и FSR 3 (с генерацией кадров) в ряде современных игр, однако технология DLSS 3 уже внедрена гораздо шире, чем FSR 3, да и эффективность у нее выше. Поэтому здесь Radeon RX 7800 XT уступает своему конкуренту GeForce RTX 4070 до 25% и может сравниться только с GeForce RTX 4060 Ti. Даже повышенные частоты и ручной разгон карты ASRock не позволили ей подобраться к GeForce RTX 4070.
Рейтинг полезности
Рейтинг полезности тех же карт получается, если показатель предыдущего рейтинга разделить на цены соответствующих ускорителей. Для расчета рейтинга полезности использованы розничные цены на июль 2024 года.
- Вариант рейтинга полезности без включения RT
№ | Модель ускорителя | Рейтинг полезности | Рейтинг iXBT.com | Цена, руб. |
---|---|---|---|---|
01 | ASRock RX 7800 XT SL, разгон до 2989/20264 | 211 | 1160 | 55 000 |
03 | ASRock RX 7800 XT SL, 2520—2815/19400 | 206 | 1131 | 55 000 |
05 | RX 7800 XT 16 ГБ, 2430—2770/19400 | 201 | 1103 | 55 000 |
12 | RTX 4070 Super 12 ГБ, 2475—2760/21000 | 184 | 1159 | 63 000 |
15 | RTX 4070 12 ГБ, 2475—2760/21000 | 177 | 1009 | 57 000 |
21 | RX 6750 XT 12 ГБ, 2600—2724/18000 | 162 | 777 | 48 000 |
22 | RX 6800 XT 16 ГБ, 2250—2401/16000 | 161 | 1048 | 65 000 |
В целом всё логично: карты на базе Radeon RX 7800 XT успели подешеветь и уже сравнимы по цене с GeForce RTX 4070, поэтому заняли первые места в группе.
- Вариант рейтинга полезности с включением RT/DLSS/FSR/XeSS
№ | Модель ускорителя | Рейтинг полезности | Рейтинг iXBT.com | Цена, руб. |
---|---|---|---|---|
01 | RTX 4060 Ti 8 ГБ, 2535—2790/18000 | 461 | 1704 | 37 000 |
02 | RTX 4070 Super 12 ГБ, 2475—2760/21000 | 432 | 2721 | 63 000 |
03 | RTX 4070 12 ГБ, 2475—2760/21000 | 411 | 2343 | 57 000 |
12 | ASRock RX 7800 XT SL, разгон до 2989/20264 | 320 | 1762 | 55 000 |
13 | ASRock RX 7800 XT SL, 2520—2815/19400 | 309 | 1702 | 55 000 |
14 | RX 7800 XT 16 ГБ, 2430—2770/19400 | 302 | 1662 | 55 000 |
23 | RX 6800 XT 16 ГБ, 2250—2401/16000 | 232 | 1507 | 65 000 |
24 | RX 6750 XT 12 ГБ, 2600—2724/18000 | 225 | 1079 | 48 000 |
А здесь мы видим, что из-за более эффективной работы GeForce RTX 4070 с трассировкой лучей и более широкой поддержки DLSS 3 в современных играх (FSR 3 пока только начинает свой путь на рынок) Radeon RX 7800 XT проигрывает даже намного более дешевому GeForce RTX 4060 Ti.
Выводы
ASRock Radeon RX 7800 XT Steel Legend OC (16 ГБ) — видеокарта из среднебюджетной категории, она основана на четвертом по производительности графическом процессоре семейства Radeon RX 7000 ускорителей игрового класса AMD. Она может быть интересна пользователям, которые предпочитают играть без использования технологий трассировки лучей и динамического масштабирования, но хотят иметь яркий компонент для своего ПК с прозрачными стенками или окнами.
Карта ASRock способна потреблять до 278 Вт. Система охлаждения очень эффективная и при этом тихая. Габариты этой модели составляют 33 см в длину и 13 см в высоту, а по толщине видеокарта занимает 3 слота в корпусе. Набор видеовыходов стандартный: 3 DP 2.1 и 1 HDMI 2.1.
Карта ASRock имеет два 8-контактных разъема питания версии PCIe 2.0. Отметим красивый белый дизайн карты и ARGB-подсветку вентиляторов, которую можно отключить аппаратно. Производитель декларирует наличие 3-летней гарантии на эту карту.
Стоит напомнить, что если говорить о классических играх без RT, то Radeon RX 7800 XT находится между GeForce RTX 4070 Ti и GeForce RTX 4070 (ближе к последнему), а вот в играх с RT и технологиями масштабирования он заметно проваливается, и GeForce RTX 4070 оказывается более интересным вариантом, несмотря на наличие у него 12 ГБ памяти (а не 16 ГБ, как у Radeon RX 7800 XT).
Также отметим, что во всем семействе Radeon RX 7000 была улучшена подсистема вывода информации. Даже рассмотренная среднебюджетная видеокарта имеет разъемы DisplayPort 2.1 UHBR13.5, что является преимуществом перед картами GeForce (включая флагманы), которые ограничены возможностями DisplayPort 1.4a, и, в частности, позволяет вывести изображение в 4K при 240 Гц без потокового сжатия по одному кабелю. Аппаратные возможности по кодированию и декодированию видеоданных также не отличаются от старших решений, включая полную поддержку формата AV1.
