Обзор сетевого хранилища Synology DS420+11.08.2020 15:50

Каждый пользователь сталкивается с ежедневным ростом объемов личной и служебной информации. Это могут быть документы, фотографии, видео, резервные копии и многое другое. Возникает два важных вопроса: где хранить и как получить к своей информации удобный и быстрый доступ. Системы хранения в интернете дороги, а также часто не предоставляют необходимого уровня безопасности и удобства пользования. Оптимальное решение — это домашняя система на основе сервера сетевого хранилища, например, Synology DiskStation DS420+.

Сервер Synology DS420+ — это высокопроизводительное и надежное решение для хранения данных с функциональностью домашнего облака и мультимедиа центра. В первую очередь модель ориентирована на домашних пользователей и малых офисов.

Комплект поставки

Устройство поставляется в небольшой картонной коробке, надежно защищающей небольшой по размеру сервер и аксессуары:

• адаптер питания переменного тока со съёмным кабелем,
• сетевой кабель LAN RJ-45,
• два ключа для блокировки дисковых салазок,
• набор винтов для крепления жестких дисков форм-фактора 2.5 дюйма,
• печатное руководство пользователя по быстрой установке на русском языке.

Внешний вид и сборка Synology DS420+

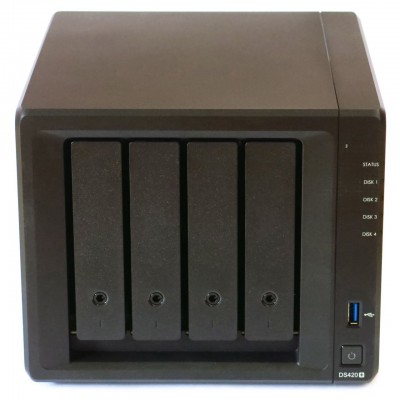

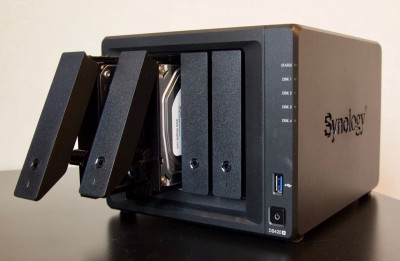

Корпус Synology DS420+ снаружи полностью окрашен в матовый чёрный цвет, выглядит очень стильно и практично  — отпечатки пальцев и мелкие царапины видны не будут. Спереди расположены 4 лотка для жестких дисков с возможностью блокировки специальным ключем, индикатор состояния системы в целом и каждого диска в отдельности, кнопка и индикатор питания, а также порт USB 3.0 для подключения внешних устройств. Сзади находятся два вентилятора, два порта 1GbE RJ-45 с поддержкой системы Link Aggregation, еще один USB 3.0, гнездо для замка безопасности Kensington, разъем подключения питания и кнопка сброса. По бокам присутствуют вентиляционные прорези, выполненные в виде надписей «Synology».

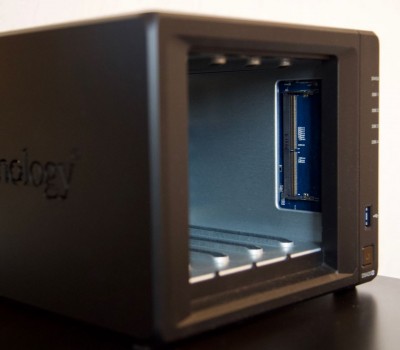

Внутри Synology DS420+ находится жёсткий металлический каркас и направляющие салазки для лотков жестких дисков. Материнская плата с процессором и памятью спрятаны, а вот расположение слота расширения памяти порадовало  — нет необходимости разбирать устройство для установки дополнительных 4 Гб памяти.

Установка жестких дисков довольно проста, для 3,5″ форм фактора даже не потребуется отвертка. Диска крепятся в салазках с помощью специальных пластинок.

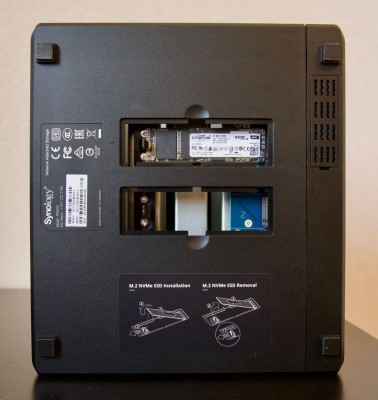

Synology DS420+ имеет систему SSD-кэша, которая позволяют существенно повысить производительность системных операций ввода-вывода и некоторых приложений. Для этого в нижней части корпуса есть два отсека для установки твердотельных накопителей SSD NVME M.2 2280. Некоторые операции будут ускорены в 20 раз. При установке одной пластины M.2 будет работать кэш на чтение, при установке двух есть возможность включить режим на чтение и запись.

Технические характеристики Synology DS420+

Начало работы с Synology DS420+

После установки дисков, подключения питания и сетевого шнура все готово к работе. После включения загорятся индикаторы и можно заходить в web-интерфейс Synology. Видеовыходов у Synology DS420+ нет, вся работа с NAS сервером осуществляется через web-интерфейс и специализированные приложения.

Настройка DS420+ достаточно проста, при необходимости можно обратиться к руководству пользователя. Также на сайте Synology представлены множество статей и руководств по настройке и работе, есть видеоролики.

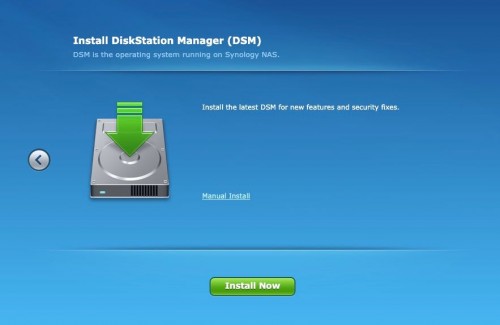

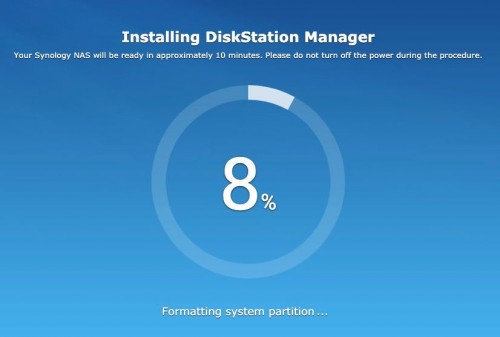

После загрузки будет предложено установить операционную систему на жесткие диски. Все данные при этом будут стерты. Если же диски ранее использовались в другом Synology NAS, то система автоматически распознает это и предложит вариант миграции данных и настроек. Весь процесс первоначальной конфигурации максимально понятен и автоматизирован, по факту необходимо лишь несколько раз нажать кнопку «Далее», придумать имя пользователя и пароль для входа в систему.

Одна из интересных возможностей инфраструктуры Synology — это система QuickConnect. Она позволяет устанавливать непрямое подключение к DSM по Интернет через серверы Synology. Таким образом, у пользователей появляется доступ к своим файлам с разных устройств и из любой точки мира. Прямой доступ будет быстрее, но для сетевых конфигураций, когда отсутствует внешний IP-адрес (например, сеть Интернет через NAT) или роутер не поддерживает проброс портов, QuickConnect является по сути единственным способом доступа к своему Synology NAS вне локальной сети. С помощью QuickConnect можно, например, обмениваться ссылками на файлы и папки с друзьями или сделать «Запрос Файла», чтобы они смогли загрузить свои фотографии или другие файлы напрямую на Synology NAS.

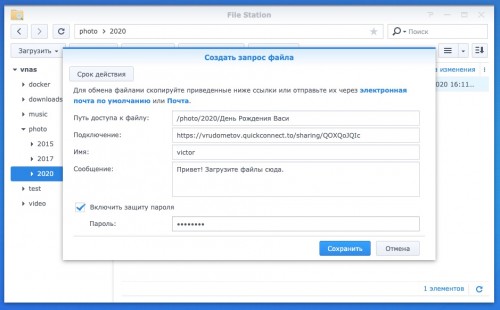

Создание запроса файла

Файлы и папки, сохраненные на Synology NAS, можно быстро и легко сделать общедоступными. Просто нажмите файл или папку правой кнопкой мыши и выберите Обмен ссылками на файлы. Это позволит создать ссылку и QR-код для отправки друзьям и другим пользователям. Они могут пройти по ссылке для загрузки выбранного файла или папки, вне зависимости от того, есть ли у них учетная запись DSM или нет.

Стоит отметить, что Synology DS420+ поддерживает технологию Link Aggregation, увеличивая пропускную способность с помощью объединения нескольких сетевых интерфейсов и обеспечивая аварийное переключение трафика для сохранения сетевого соединения в случае его потери. Таким образом, существует возможность не только повысить отказоустойчивость, но и производительность нескольких пользователей. К сожалению, нет возможности настроить сеть так, чтобы один пользователь смог использовать оба гигабитных канала. Также для многих режимов Link Aggregation требуется соответствующая поддержка роутера.

Выбор типа RAID

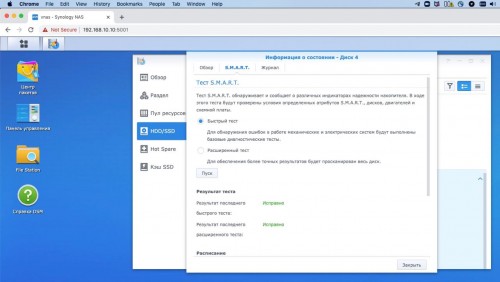

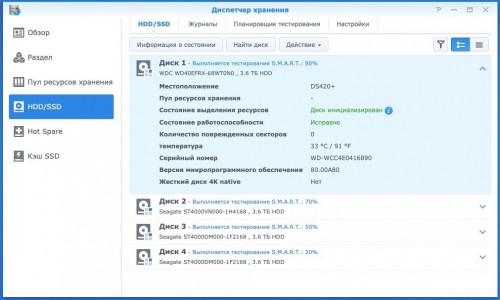

Конфигурация хранилища, в частности режим RAID, осуществляется в приложении «Диспетчер хранения». Там же можно посмотреть информацию о дисках, провести S.M. A.R.T. тесты, чтобы убедиться в их работоспособности и надежности.

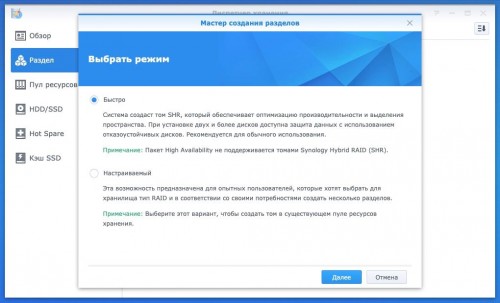

Логический раздел создается в меню Раздел. Для начинающих пользователей есть вариант «Быстро», при котором создается оптимальная конфигурация с томом SHR.

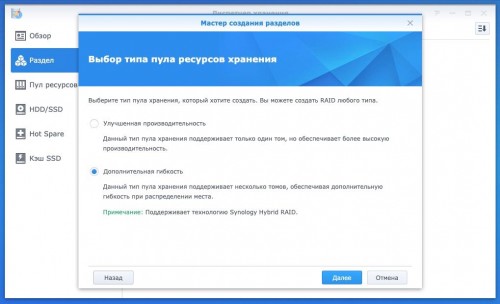

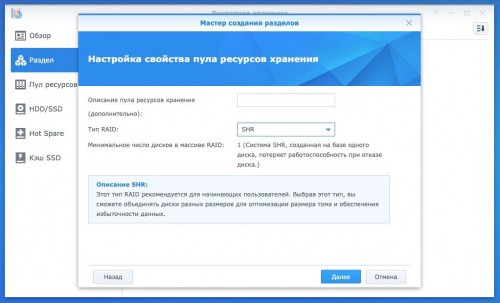

«Настраиваемый» режим позволит выбрать тип пула хранения, размер тома и режим RAID.

Следует отдельно отметить фирменную технологию Synology Hybrid RAID (SHR).

Synology Hybrid RAID (SHR) является автоматизированной системой управления RAID от компании Synology. Мы рекомендуем даже опытным пользователям обратить внимание именно на SHR. Система SHR допускает использование одного или двух отказоустойчивых дисков (по аналогии с RAID 5 и 6), так что даже при отказе одного или двух дисков данные на SHR не будут утрачены.

SHR позволяет использовать диски разного объема, при этом есть вариант конфигураций с минимальными потерями в итоговом объемы раздела.

Рассмотрим в качестве примера конфигурацию из 5 дисков объемом 500 Гб, 1 Тб, 1.5 Тб и два по 2 Тб:

Классический массив RAID создаёт том хранилища на основе наименьшего диска в массиве. Таким образом, если объем минимального диска составляет 500 ГБ, то все диски в массиве в независимости от их размера смогут использовать только по 500 ГБ пространства для хранения, создавая том RAID с 5-ю дисками по 500 ГБ и не используя остальные 4,5 ТБ.

В отличие от классических массивов RAID система SHR способна разделить каждый диск на маленькие блоки и создать дополнительные возможности для хранения избыточных данных. С помощью SHR недоступный том объемом 4,5 ТБ можно использовать в виде маленьких блоков, чтобы максимально увеличить емкость каждого диска.

Другой особенностью SHR является упрощенный процесс перехода на диски большего размера.

Классический RAID не позволит использовать дополнительное пространство пока все (!) диски не будут заменены на диски большего размера. Представим, что в начальной конфигурации 4 диска по 500 Гб (с одним избыточным, RAID 5) пользователь постепенно покупает и устанавливает диски размером 2 Тб. Даже купив и заменив 3 диска по 2 Тб пользователю будет доступно все те же начальные 1.5 Тб. И только после замены последнего четвертого диска, станет доступно 6 Тб дискового пространства.

При расширении хранилища SHR работает гораздо эффективнее классического массива RAID. Уже после замены двух дисков общий объем доступного пространства составит 3 Тб, а после замены третьего — 4.5 Тб:

После тестирования различных конфигураций и комбинаций дисков, а также осуществляя замену (апгрейд) можно сделать вывод, что Synology Hybrid RAID является оптимальным выбором не только для начинающих, но и для опытных пользователей.

Рассчитать результирующую емкость массива и сравнить различные типы RAID можно с помощью RAID калькулятора.

Более подробно про SHR можно почитать здесь.

Кстати, помимо RAID данные можно защитить с помощью создания резервной копии на внешний носитель через Hyper Backup или с помощью бэкапа в Synology C2 Cloud.

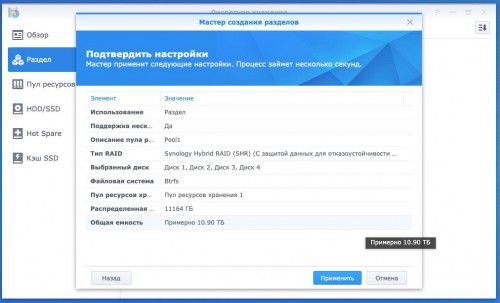

После создания раздела, необходимо выбрать для него файловую систему. Так как DS420+ поддерживает BTRFS, имеет смысл выбрать именно ее.

BTRFS — это современная файловая система хранения данных. Некоторые особенности BTRFS:

• Усовершенствованная технология Snapshot обеспечивает практически мгновенную управляемую защиту данных общих папок и LUN.
• Восстановление данных на уровне файла или папки предоставляет пользователям гибкие возможности восстановления определенных файлов или папок.
• Гибкая система общих папок и квот пользователей обеспечивает комплексное управление квотами во всех учетных записях пользователей и во всех общих папках.
• Самовосстановление файлов позволяет файловым системам Btrfs автоматически обнаруживать поврежденные файлы с помощью зеркальных метаданных и восстанавливать поврежденные данные, используя конфигурации RAID.
• Сжатие «на лету» позволяет сжимать данные перед их записью на диск, чтобы оптимизировать использование ресурсов системы хранения и сократить количество команд записи на диски.

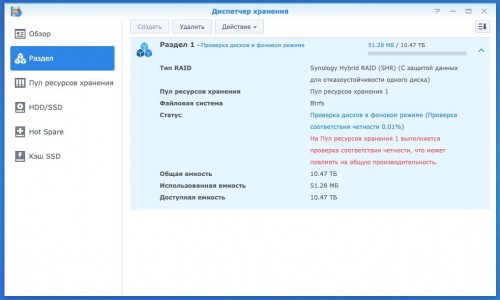

Готово. Теперь система будет проверять диски. Для SHR с 4-я дисками по 4 Тб каждый весь процесс занял примерно сутки. Несмотря на то, что можно уже использовать NAS рекомендуется дождаться окончания проверки.

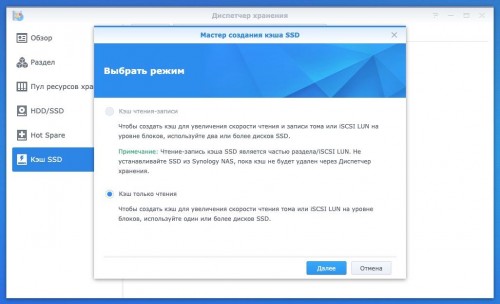

Настройка SSD-кэша

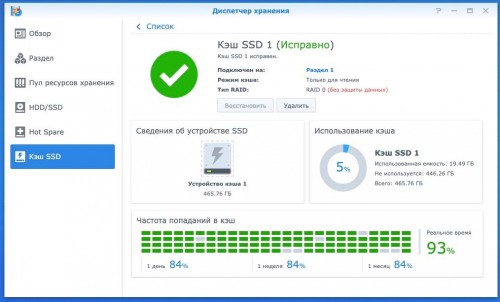

Как упоминалось ранее, SSD-кэш в DS420+ позволяет существенно повысить производительность дисковой системы. В первую очередь это относится к таким внутренним операциям, как, например, обработка, индексация и распознавание фотографий, индексация мультимедиа, поиск файлов, работа базы данных.

В большинстве случаев достаточно SSD M.2 небольшого объема, в пределах 64–128 Гб.

Тестирование

Конфигурация тестирования:

• Жесткие диски: 4 Тб Seagate ST4000DM (64 Мб кэш, 5900 rpm), 4 Тб Western Digital Red NAS WD40EFRX (64 Мб кэш, 5400 rpm)
• SSD кэш: 500 Гб M.2 NVME Crucial PCIe Gen3×4.
• Тип RAID: 4 диска в конфигурации SHR с использованием избыточности одного диска
• Файловая система: BTRFS
• Тест: CrystalDiskMark 7, ATTO Disk Benchmark

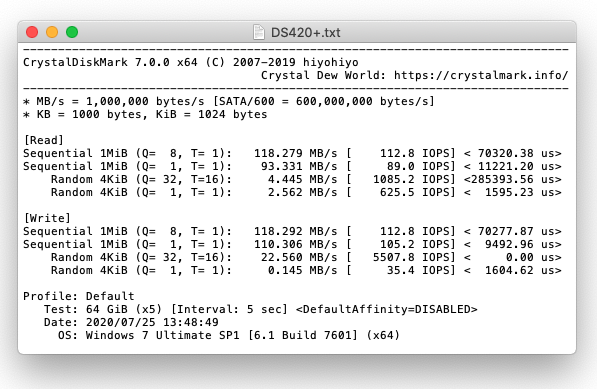

Результаты тестирования:

При тестировании Synology DS420+ фактически все упирается в сетевой интерфейс с пропускной способностью 1 Гбит/с. При одновременном доступе нескольких пользователей в настроенном режиме Link Aggregation существует возможность использовать возможности канала шириной в два гигабита.

Стоит отметить, что полученные цифры производительности довольно высоки. Этого достаточно для повседневных задач, будь то просмотр видео и фото, чтение документов или создание резервной копии.

Приложения и область применения

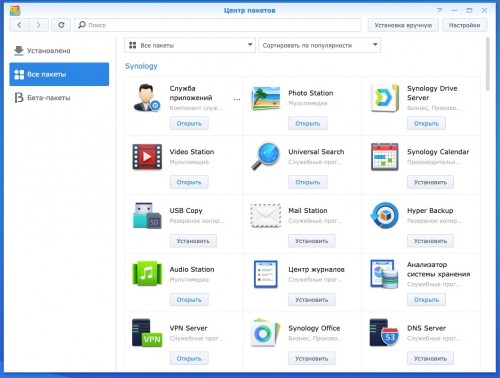

Для реализации всех возможностей устройства компания Synology создала специализированную операционную систему DSM и Центр Пакетов, где можно устанавливать дополнительные приложения на Synology NAS. Доступно более 100 приложений как от фирмы Synology, так и от сторонних разработчиков. Домашние пользователи несомненно оценят мультимедиа приложения для организации хранения и просмотра фото и видео файлов. Для офисов актуальны системы резервного копирования, почтовый сервер, календарь, чат, работа с документами. Есть много возможностей и для разработчиков, от хостинга сайтов и репозиториев до систем виртуализации.

Описание даже самых популярных приложений и их возможностей достойны отдельной статьи.

Выводы

Synology DiskStation DS420+ является прекрасным решением для домашнего и офисного использования, когда необходимо надежное центральное хранилище информации. Аппаратное обеспечение DS420+ превосходно справляется со всеми задачами, а программное обеспечение позволяет раскрыть весь потенциал сетевого сервера.

Основным достоинством Synology, несомненно, является операционная система DSM, управляющая работой сервера, а также набор пакетов (программ), которые более подробно будут рассмотрены в нашей следующей статье.
