Роутер Cudy WR3600H класса BE3600: Wi-Fi 7, но пока без 6 ГГц
По некоторым данным, бренд Cudy создан группой специалистов, начинавших свои карьеры в TP-Link, а в 2018 году организовавших собственный бизнес аналогичной направленности. Марка Cudy энергично осваивает отечественный рынок, начиная с минувшего года. Она приобрела конкурентное преимущество благодаря внезапности и, похоже, правильному анализу российского рынка и направила в образовавшийся «стратегический коридор» небезынтересные образцы легкой и средней (по цене и функциональным возможностям) техники. К таковой относятся разнообразные беспроводные роутеры и Mesh-системы, сетевые адаптеры, коммутаторы, точки доступа и другое оборудование преимущественно домашнего назначения.
Сегодня мы займемся изучением беспроводного роутера с поддержкой Wi-Fi 7 в достаточно «демократичном» исполнении, достаточно интересного со стороны реализованных в нем функций и недостаточно дорогого, чтобы испугать пользователя. Для первого знакомства можно даже не хвататься за коробку: ознакомиться с веб-интерфейсом устройства можно с помощью эмулятора.
Конфигурация и комплектация
Приводим технические данные производителя.
| Cudy WR3600H | |
|---|---|
| SoC (процессор) | 64-битный Broadcom BCM6764 (четырехъядерный ARMv8 Cortex-A7), 32 КБ кэш I и D, 1 МБ кэш L2 |
| Оперативная память | DDR3L 512 МБ |
| ПЗУ | NAND 128 МБ |
| Класс | BE3600 |
| Стандарты | IEEE 802.11be |
| Wi-Fi | 5 ГГц — 2882 Мбит/с; 2 канала приема, 2 канала передачи (2×2 MIMO) 2,4 ГГц — 688 Мбит/с; 2 канала приема, 2 канала передачи (2×2 MIMO) |
| Каналы Wi-Fi | 5 ГГц (20/40/80/160 МГц) 2,4 ГГц (20/40 МГц) |
| Максимальная дальность | 220 м на открытом пространстве |
| Разъемы | 1 × RJ-45 WAN 2500 Мбит/с 4 × RJ-45 LAN 1000 Мбит/с |
| Аппаратные выключатели | WPS, сброс (reset) |
| WAN-соединения | динамический IP-адрес, статический IP-адрес, PPPoE, PPTP, L2TP |
| Переадресация (NAT) | проброс портов, запуск портов, DMZ, UPnP, виртуальный сервер |
| VPN | серверы и клиенты PPTP, L2TP IPSec, OpenVPN |
| Шифрование Wi-Fi | WPA, WPA2, WPA3 |
| Гостевые сети | 1 × 5 ГГц, 1 × 2,4 ГГц |
| Облачный сервис | обновление прошивки, служба DDNS |
| Размеры | 183×109×38 мм |
| Вес | 332 г |
| Питание | 12 В 1 А (внешний адаптер) |
| Ориентировочная стоимость | от 5 тысяч рублей на момент публикации обзора |
| Розничные предложения |
Подробный разбор аппаратной части последует ниже. Пока же повертим роутер в руках и изучим то, что видно снаружи.
Коробка оформлена со вкусом, печать хорошего качества. Жесткость картона позволяет надеяться на адекватную защиту содержимого от механических воздействий. Вся информация на упаковке приведена на английском языке.
Помимо самого устройства в комплект поставки входят компактный блок питания (12 В/1 А) с кабелем длиной 1,2 м, патч-корд белого цвета (Cat 5E, 1 м) и печатные материалы, включающие простое, но понятное руководство по быстрой установке (Quick Installation Guide). Документация на английском языке, но сегодня мы имеем дело с предпродажным образцом.

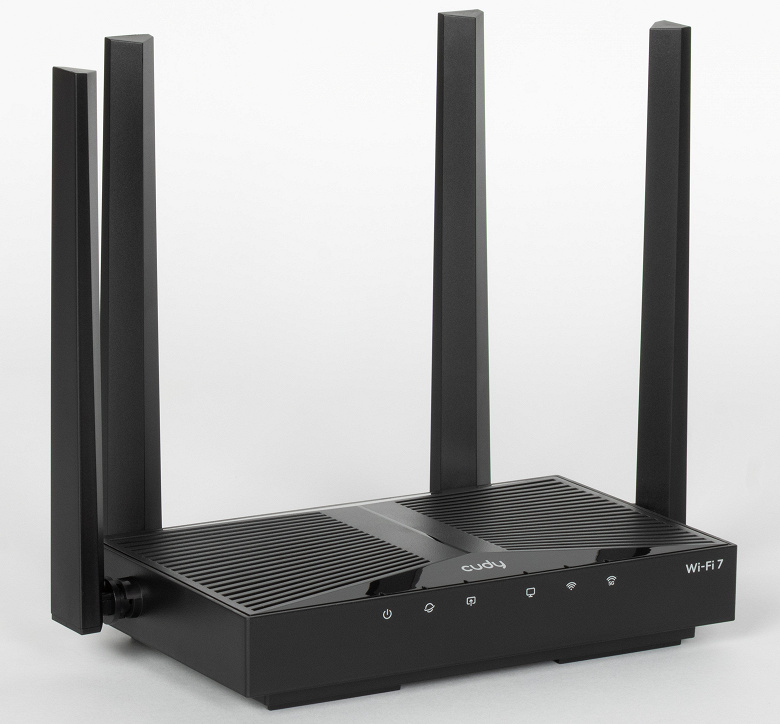

Корпус изготовлен из черного ударопрочного полистирола. верхняя панель Поверхности на боковых поверхностях матовые. Размеры коробки — 180×126×38 мм, с развернутыми антеннами, как на фото вверху, она занимает пространство 227×132×190 мм (следует учесть еще и дополнительное место для подключения кабелей).
На передней панели маркированы индикатора (справа налево): питание, интернет, подключение WAN, подключение LAN, Wi-Fi и Wi-Fi 5 ГГц.
Но соответствующие светодиоды выведены наверх, поэтому при взгляде со стороны самой передней панели плохо видны.
На задней панели имеется порт WAN (синяя розетка RJ-45) и четыре порта LAN (черные), кнопка Wi-Fi, скрытая кнопка сброса и коаксиальный разъем адаптера питания. Аппаратного выключателя нет.
Верхняя панель разделена пополам ребром, которое вместе с передней и задней гранями превращают ее в подобие призмы.
Боковые грани представляют собой вентиляционные решетки. На передней грани помещается логотип производителя.
Антенны несъемные, но имеют по две степени свободы каждая.
На днище предусмотрено два профилированных крепления, позволяющих прикрепить устройство к стене в двух вариантах: с ориентацией разъемами вверх или вниз.
Взгляд изнутри
Днище крепится к корпусу при помощи четырех винтов с крестовым шлицем (Philips). Никаких пломбировок и заклеек стикерами нет.
После снятия днища ничего особенно интересного взору не открывается: вычислитель и прочие компоненты SoC (однокристальной системы) закрыты теплосъемной пластиной. Хорошо видна разводка антенн. Пайка и монтаж выполнены безукоризненно.
В Cudy WR3600H использована SoC Broadcom BCM6764. В ее составе высокопроизводительный 64-битный процессор с 4 ядрами ARM Cortex-A7, который теоретически должен опережать аналоги, устанавливавшиеся в роутеры времен господства Wi-Fi 6.
SoC поддерживает стандарт IEEE 802.11be MAC/Phy/Radio, дополненный новейшей функцией EHT (Extremely High Throughput, чрезвычайно высокая пропускная способность) при ширине канала до 160 МГц. Система способна одновременно работать в диапазонах 2,4 ГГц и 5 ГГц (2×2 в каждом диапазоне) с шириной канала 40 МГц и 160 МГц соответственно, то есть поддерживается Multi-Link Operation (MLO).
Настройки и функциональность
Подключим устройство к сети провайдера (WAN 2500 Мбит/с), к нему — ПК или ноутбук (LAN 1000 Мбит/с) и адаптер питания (механического выключателя у роутера нет). С подключенного компьютера обратимся к Cudy WR3600H по адресу 192.168.10.1.
Начальная конфигурация
Роутер автоматически активирует режим быстрой настройки. Первым делом нам предлагается задать пароль администратора.
Следующий этап — выбор режима работы устройства: беспроводной роутер, беспроводная точка доступа, повторитель, или бустер (Wireless Extender).
Указание часового пояса.
Далее следует выбор протокола подключения к WAN.
Из протоколов подключения доступны:
- DHCP (Dynamic Host Configuration Protocol) с автоматическим назначением IP-адреса,
- PPPoE (Point-to-Point over Ethernet),
- статический IP-адрес,
- L2TP (Layer 2 Tunneling Protocol),
- PPTP (просто Point-to-Point Protocol, изобретение Microsoft).
Настройка беспроводного соединения с установкой вида шифрования сигнала. Как всегда, они указываются раздельно для диапазонов 2,4 ГГц и 5 ГГц.
Последний этап: окончательная проверка и сохранение введенных данных.
На главной странице веб-панели роутера в основном окне представлены сведения о состоянии WAN, LAN, Wi-Fi. Сверху в ряд помещено шесть горизонтальных вкладок:
- System Status (состояние),
- Quick Setup (быстрая настройка),
- General Settings (общие настройки),
- Parental Control (родительский контроль),
- Advanced Settings (расширенные настройки),
- Diagnostic Tools (инструменты диагностики).
В разделе System Status можно настроить структуру Mesh-сети.
Общие настройки (General Settings)
Первая позиция вертикального меню — повтор настроек WAN.
Вторая позиция — Wireless (беспроводное соединения) — выглядит богаче того набора опций, который мы видели в быстрых настройках. Здесь можно выбрать канал, его ширину, энергию передатчика и предусмотреть сокрытие имени сети и разделение клиентских подключений.
Третья позиция — настройки VPN. Для доступа к ним следует использовать Enable.
Протоколов несколько: PPTP, L2TP, OpenVPN, WireGuard, ZeroTier и IPSec (туннелирование канала между двумя сайтами). OpenWrt не реализован — это обусловлено ограничениями чипа Broadcom. Некоторое недоумение вызывает то обстоятельство, что одновременно можно использовать лишь один протокол.

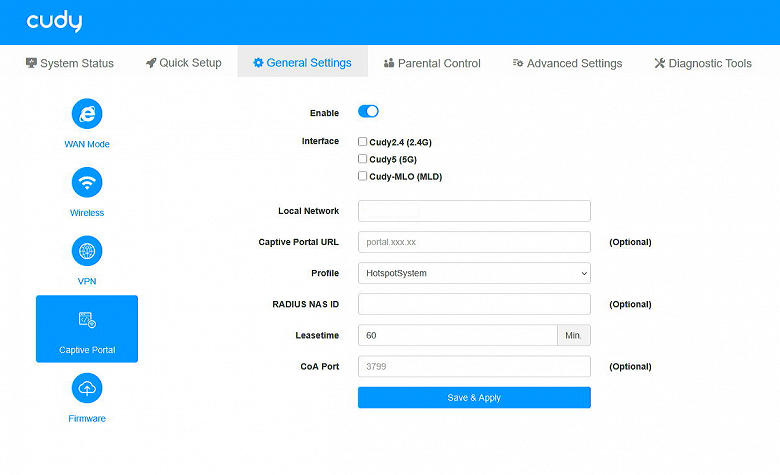

Четвертый подраздел — Captive Portal (назначенный портал) — то, чем роутер отзывается клиенту при соединении по радиоканалу. Доступны все три беспроводные опции: 2,4 ГГц, 5 ГГц и MLO.
Пятый раздел (Firmware) посвящен прошивке. Можно активировать ее автоматическое обновление или загрузить образ с носителя.
Расширенные настройки (Advanced Settings)
Для любителей покопаться «в чреве» устройства здесь настоящее раздолье.
Сеть
Это первый подраздел расширенных настроек (Network).
Прямая установка адреса и маски подсети. Можно активировать маршрутизацию в подсети (IP Routed Subnet).
Активация «гостевых» сетей (доступных без ввода пароля) для обоих диапазонов радиосвязи.
Конфигурация встроенного сервера DHCP (Dynamic Host Configuration Protocol) с указанием начального (IP Start) и конечного (Limit) IP-адресов, а также опционально — предпочитаемого (Preferred) и вторичного (Alternate) DNS (Domain Name Server, сервера доменных имен) и длительности их «аренды» (Lease Time).
Установка IPv6 (нужны указания провайдера WAN).
В управлении группами (Internet Group Management Protocol, IGMP) предусмотрено отслеживание активности (Snooping) и активация прокси.
Телевидение через интернет (IPTV) и изоляция трафика локальной сети (VLAN).
Оптимизация работы сети путем назначения приоритетов отдельным службам (Quality of Service, QoS).
Обход назначенных DNS с защитой от атак, связанных с их перенаправлением.
Динамическая переадресация (Dynamic DNS).
Перенаправление портов (Port Forward).
Запуск портов (Port Trigger).
Demilitarized Zone (DMZ). Позволяет выделить из частной сети отдельный публичный сегмент, содержащий общедоступные сервисы.
Сетевое обнаружение (Online Detection).
Time To Live (TTL), ограничение длительности циркуляции данных в сетях.
«Пробуждение» по сетевому запросу (Wake on LAN).
Универсальная автонастройка UPnP (Universal Plug«n"Play), протоколов связи между устройствами в локальной сети без их ручной настройки.
Безопасность
Это второй подраздел расширенных настроек (Security).
Межсетевой экран, или брандмауер (Firewall).
Фильтр MAC-адресов (MAC Filter).
Фильтр IP-адресов (IP Filter).
Фильтр доменов (Domain Filter).
Привязка IP-адресов к MAC-адресам (IP/MAC Binding).
Защищенная установка Wi-Fi-соединения (WPS, Wi-Fi protected Setup).
Беспроводная связь по расписанию.

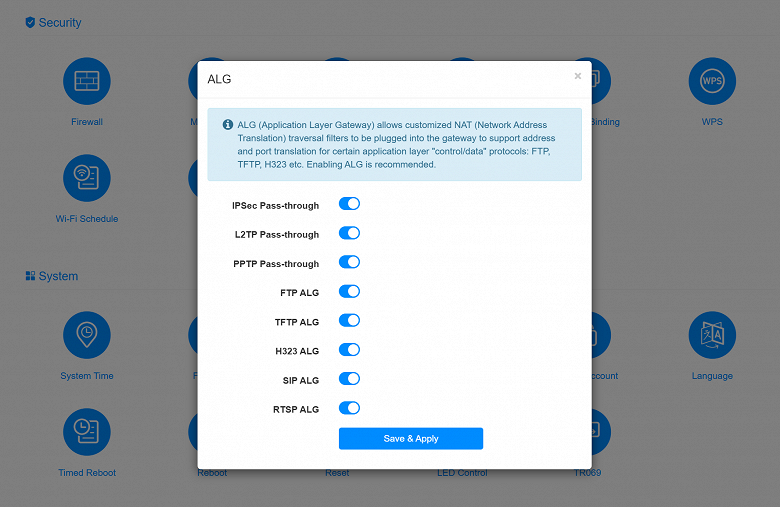

Шлюз уровня приложений (Application Layer Gateway, ALG).
Система
Это третий (и последний) подраздел расширенных настроек (System).
Установка времени.
Обновление прошивки (повтор опции раздела System Status).
Резервное копирование и восстановление настроек роутера (Backup/Resore).

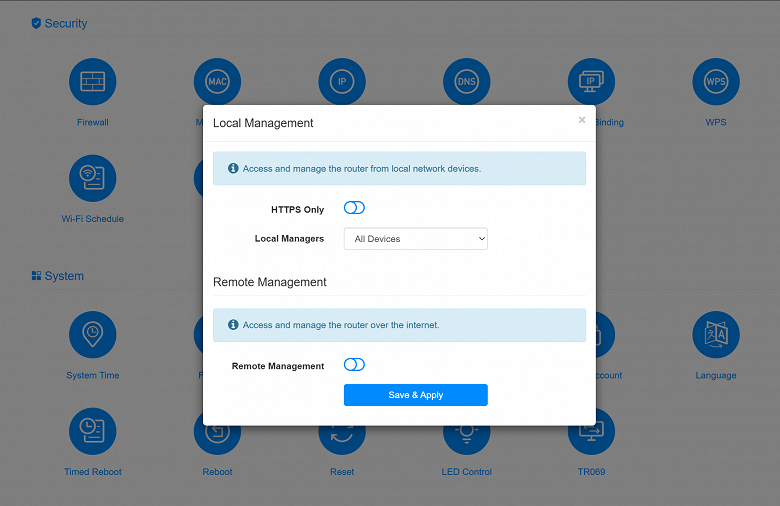

Локальное управление (Local Management).
Изменение пароля администратора.
Выбор языка.
В числе прочих доступен и русский.
Перезагрузка роутера в назначенное время (Timed Reboot).
Перезагрузка системы (Reboot).
Сброс всех установок и возврат к заводским настройкам (Reset to defaults).
Управление светодиодными индикаторами (LED Control), а точнее, их выключение.
Активация TR069 — стандарта удаленного управления оборудованием через интернет по протоколу CWMP (Customer Premises Equipment WAN Management Protocol), в том числе с автоматической конфигурацией при помощи удаленных серверов.
Диагностика (Diagnosis)
Это раздел, позволяющий весьма приблизительно оценить работоспособность сети.
Начальный экран раздела с единственной кнопкой запуска самопроверки.
Роутер работоспособен.
Определение времени отклика адреса в сети (пинг).
Утилита traceroute (трассировка маршрута) для отслеживания пути следования пакетов от клиента до хоста.
Утилита NSLookup для запросов к серверам доменных имен.
Системный журнал событий (System Log) роутера.
Облачное управление
Помимо привычного веб-интерфейса доступ к роутеру можно получить из облака. Для этого следует установить на смартфон фирменное приложение Cudy.
Cudy для Android в Google Play
Cudy для iPhone в Apple Store
После регистрации пользователь получает доступ к роутеру из любого места (при условии, что роутер подключен к WAN).
В приложении нет той же исчерпывающей функциональности, что мы видели в веб-версии, но наиболее важные настройки доступны.
Тестирование
Подключение к интернету производилось через гигабитную оптическую сеть (GPON), волоконно-оптический кабель которой соединен с абонентским терминалом RV6699. Специфика протоколирования не позволила задействовать PPPoE, PPTP, L2TP на стороне провайдера. Удовольствуемся IPoE, тем более что он обеспечивает максимально возможные скорости передачи данных благодаря аппаратной, а не программной обработке пакетов.
| Маршрут | Скорость |
|---|---|
| LAN→WAN (1 поток) | 948 |
| LAN←WAN (1 поток) | 949 |
| LAN↔WAN (2 потока) | 1847 |
| LAN→WAN (8 потоков) | 949 |
| LAN←WAN (8 потоков) | 949 |
| LAN↔WAN (16 потоков) | 1862 |
Заметим, что картина близка к идеальной: скорости соответствуют гигабитным, а в дуплексных режимах практически удваиваются. Иными словами, роутер выполняет свою работу адекватно, его аппаратная начинка соответствует потребностям маршрутизации WAN 1000 Мбит/с и ведет себя при этом прогнозируемым образом.
Следующий блок испытаний мы посвятили работе в виртуальных частных сетях, созданных средствами самого роутера. Как указано выше, в меню соответствующих настроек веб-интерфейса можно организовать серверы PPTP, L2TP, OpenVPN и WireGuard. L2TP задействовать не удалось. OpenWrt, как мы указали ранее, пока не реализован из-за аппаратных ограничений платформы Broadcom.
| PPTP | OpenVPN | WireGuard | |
|---|---|---|---|
| LAN→WAN, 1 поток | 154 | 98 | 234 |
| WAN→LAN, 1 поток | 121 | 112 | 386 |
| WAN↔LAN, 2 потока | 226 | 102 | 388 |
| LAN→WAN, 8 потоков | 186 | 96 | 243 |
| WAN→LAN, 8 потоков | 182 | 127 | 418 |
| WAN↔LAN, 16 потоков | 234 | 122 | 251 |
OpenVPN оказывается наименее привлекательным: если иметь в виду не просмотр веб-страниц, а обмен файлами, то при столь невысоких скоростях работать непросто. Впрочем, трудно ожидать иного от бесплатного сервиса. PPTP демонстрирует промежуточные скорости, они почти вдвое выше, чем в Open VPN. Выбором из имеющихся опций следует считать WireGuard, когда можно рассчитывать на 400 Мбит/с.
Теперь о главном — об испытаниях беспроводного доступа. Скоростные возможности и устойчивость радиоканала весьма чувствительны ко множеству факторов, начиная от аппаратной начинки клиента и хоста, состояния антенн и завершая условиями среды (электронные помехи, удаление от роутера, препятствия на пути распространения сигнала и т. д.).
Мы воспользовались тремя типами клиентов, в которых аппаратные решения отражают три последних этапа эволюции Wi-Fi:
- Ноутбук-трансформер Lenovo ThinkBook 14s Yoga ITL с адаптером Wi-Fi 6 Intel AX201 (максимальная скорость 2402 Мбит/с);
- Ноутбук для креаторов Asus Vivobook Pro 15 N6596MU с адаптером Wi-Fi 6E Intel AX210 (максимальная скорость 2402 Мбит/с);
- Игровой ноутбук ROG Zephyrus G14 GA403 с адаптером Wi-Fi 7 MediaTek MT7925 (максимальная скорость 2900 Мбит/с).
Клиентские подключения всех трех устройств к роутеру Cudy WR3600H мы тестировали раздельно в диапазонах 5 ГГц и 2,4 ГГц. Второй, 2,4 ГГц (он приведен ниже первым) в многоэтажных зданиях в условиях городской застройки практической ценности не представляет, но в эксперименте дает возможность увеличить наглядность других результатов. Клиенты последовательно размещались в трех разных локациях:
- На расстоянии 4 м в зоне прямой видимости роутера
- В 4 м от роутера с препятствием в виде одной кирпичной стены
- В 6 м от роутера с двумя препятствиями в виде кирпичных стен
Первая серия испытаний проведена в диапазоне 2,4 ГГц, который в наших условиях был достаточно плотно забит.
| Маршрут | Intel AX201 | Intel AX210 | MediaTek TM7925 |
|---|---|---|---|
| LAN→WAN, 1 поток | 149 | 145 | 128 |
| WAN→LAN, 1 поток | 148 | 139 | 129 |
| WAN↔LAN, 2 потока | 115 | 162 | 136 |
| LAN→WAN, 8 потоков | 184 | 174 | 145 |
| WAN→LAN, 8 потоков | 205 | 118 | 168 |
| WAN↔LAN, 16 потоков | 202 | 183 | 197 |
| Маршрут | Intel AX201 | Intel AX210 | MediaTek TM7925 |
|---|---|---|---|
| LAN→WAN, 1 поток | 95 | 92 | 86 |
| WAN→LAN, 1 поток | 94 | 102 | 100 |
| WAN↔LAN, 2 потока | 58 | 62 | 55 |
| LAN→WAN, 8 потоков | 114 | 109 | 111 |
| WAN→LAN, 8 потоков | 102 | 118 | 114 |
| WAN↔LAN, 16 потоков | 147 | 133 | 131 |
| Маршрут | Intel AX201 | Intel AX210 | MediaTek TM7925 |
|---|---|---|---|
| LAN→WAN, 1 поток | 91 | 93 | 73 |
| WAN→LAN, 1 поток | 89 | 85 | 76 |
| WAN↔LAN, 2 потока | 75 | 59 | 51 |
| LAN→WAN, 8 потоков | 89 | 84 | 91 |
| WAN→LAN, 8 потоков | 83 | 86 | 88 |
| WAN↔LAN, 16 потоков | 78 | 71 | 74 |
Для «старого» диапазона вполне подходит и самый ранний адаптер (Wi-Fi 6, Intel AX201). «Пробивная способность» здесь в первую очередь будет определяться размещением антенн в конкретном ноутбуке. Повторимся, в реальной жизни мериться скоростью при работе в диапазоне 2,4 ГГц вряд ли уместно, это должно быть резервное решение на случай, когда не хватает «дальнобойности» сети в диапазоне 5 ГГц.
Переходим к более важной теме — к испытаниям беспроводных подключений в диапазоне 5 ГГц. Заодно выявим, что дает реализация функции MLO (Multi-Link Operation, или попросту многоканального соединения) с одновременно задействованными диапазонами 5 ГГц и 2,4 ГГц. Поскольку MLO реализована лишь в Wi-Fi 7, проводить аналогичные испытания с адаптерами Intel AX201 и Intel AX 210 бессмысленно.
| Маршрут | Intel AX201 | Intel AX210 | MediaTek TM7925 | MediaTek TM7925 MLO |
|---|---|---|---|---|
| LAN→WAN, 1 поток | 357 | 365 | 373 | 410 |
| WAN→LAN, 1 поток | 330 | 333 | 344 | 357 |
| WAN↔LAN, 2 потока | 527 | 543 | 567 | 586 |
| LAN→WAN, 8 потоков | 776 | 865 | 874 | 935 |
| WAN→LAN, 8 потоков | 793 | 921 | 932 | 948 |
| WAN↔LAN, 16 потоков | 888 | 1059 | 1215 | 1475 |
| Маршрут | Intel AX201 | Intel AX210 | MediaTek TM7925 | MediaTek TM7925 MLO |
|---|---|---|---|---|
| LAN→WAN, 1 поток | 337 | 323 | 282 | 353 |
| WAN→LAN, 1 поток | 312 | 298 | 316 | 338 |
| WAN↔LAN, 2 потока | 427 | 512 | 550 | 586 |
| LAN→WAN, 8 потоков | 562 | 539 | 700 | 796 |
| WAN→LAN, 8 потоков | 760 | 817 | 885 | 927 |
| WAN↔LAN, 16 потоков | 862 | 923 | 1155 | 1204 |
| Маршрут | Intel AX201 | Intel AX210 | MediaTek TM7925 | MediaTek TM7925 MLO |
|---|---|---|---|---|
| LAN→WAN, 1 поток | 213 | 259 | 251 | 265 |
| WAN→LAN, 1 поток | 286 | 273 | 302 | 297 |
| WAN↔LAN, 2 потока | 374 | 382 | 471 | 499 |
| LAN→WAN, 8 потоков | 456 | 430 | 502 | 576 |
| WAN→LAN, 8 потоков | 555 | 638 | 652 | 775 |
| WAN↔LAN, 16 потоков | 473 | 484 | 610 | 728 |
Первое, что бросается в глаза — превосходство Wi-Fi 7 над Wi-Fi 6 и Wi-Fi 6E по всех трех локациях. Второе — несомненная выгода от использования функции MLO, проявляющаяся наиболее наглядно при 16-потоковом дуплексе на дистанции 4 м от роутера в зоне его прямой видимости, когда выигрыш по сравнению с обычным подключением (5 ГГц) составляет более 21%. Впрочем, и в третьей локации, когда между роутером и клиентом возникают две кирпичные стены, выигрыш превышает 19%. Конечно, это нельзя назвать революцией, но ведь и дополнительно платить за эти «надбавки» ничего не нужно, и никакого специального «рукоприкладства» это не требует.
Заключение
Аппаратная платформа роутера представлена однокристальной системой Broadcom с 64-битным четырехъядерным ARM8 Cortex-A7, 512 МБ памяти и радиомодемами, обещающими максимальную скорость 3600 Мбит/с, что в полтора раза превышает возможности распространенных клиентов с «потолком» 2402 Мбит/с. К Cudy WR3600H нет претензий ни по части маршрутизации в проводных сетях, ни по части покрытия и скоростей соединения по Wi-Fi. Multi-Link Operation (Wi-Fi 7) работает, причем дает возможность получить выигрыш в скоростях до 20%. Привлекательность устройства для непритязательных пользователей несомненна, а для «продвинутых» — несколько ограничена. Например, с его помощью нельзя «собрать» OpenWrt, не реализована работа в диапазоне 6 ГГц, ширина полосы ограничена 160 МГц (320 МГц отсечены). Два последних обстоятельства имеют объективные основания в виде отсутствия окончательного разрешения Госкомитета по радиочастотам, а первое остается на совести Broadcom. Неудачными решениями следует признать организацию портов Ethernet: четыре LAN по 1 Гбит/с плюс один WAN 2,5 Гбит/с, причем LAN и WAN нельзя переназначить, хотя для локальной сети порт 2,5 Гбит/с важнее, чем для провайдерского транка, который в подавляющем большинстве случаев едва обеспечивает 1 Гбит/с. Отсутствие порта USB не позволяет подключить «к коробке» внешние устройства. Но в работе роутер надежен («не отваливается»), греется едва-едва, да и ценовая доступность пока привлекательна: около 5 тысяч рублей на момент публикации обзора.
В заключение предлагаем посмотреть наш видеообзор беспроводного роутера Cudy WR3600H:
