Обзор материнской платы Gigabyte Z890 Eagle Plus на чипсете Intel Z89025.05.2026 06:45

Общая информация, комплектация

В этом разделе мы изучаем устройство той или иной материнской платы, системы питания, наборы периферийных устройств (портов, слотов, разъемов, перемычек, кнопок и т.п.).

Общее по платформе

Таблица основных отличий старших чипсетов Intel Z890/Z790.

Основные отличия: у Z890 — 24 линии PCIe 4.0 плюс максимально 8 линий SATA, то есть в сумме чипсет Z890 обладает по сути 32 линиями PCIe, однако 8 линий на порты SATA переконфигурировать под иное использование нельзя, когда как Z790 в сумме 28 линиями PCIe, из которых 8 можно сконфигурировать как порты SATA либо как просто линии PCIe 3.0. Ну и мы все помним, что Z790 и Z890 относятся к разным платформам: процессорные гнезда отличаются.

Процессоры Core Ultra обладают в сумме 24 линиями PCIe (из них 20 — версии 5.0, а 4 — версии 4.0), еще имеется и встроенный контроллер Thunderbolt 4, который по сути нам дает 2 порта USB4 (до 40 Гб/с каждый). Однако реализация USB4 зависит от конкретного производителя.

Комплектация

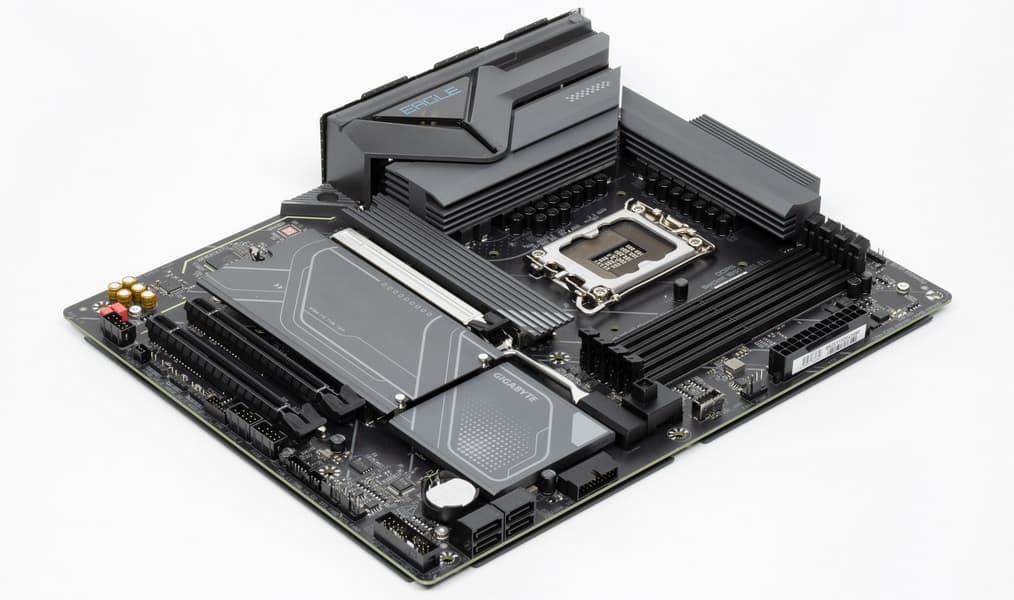

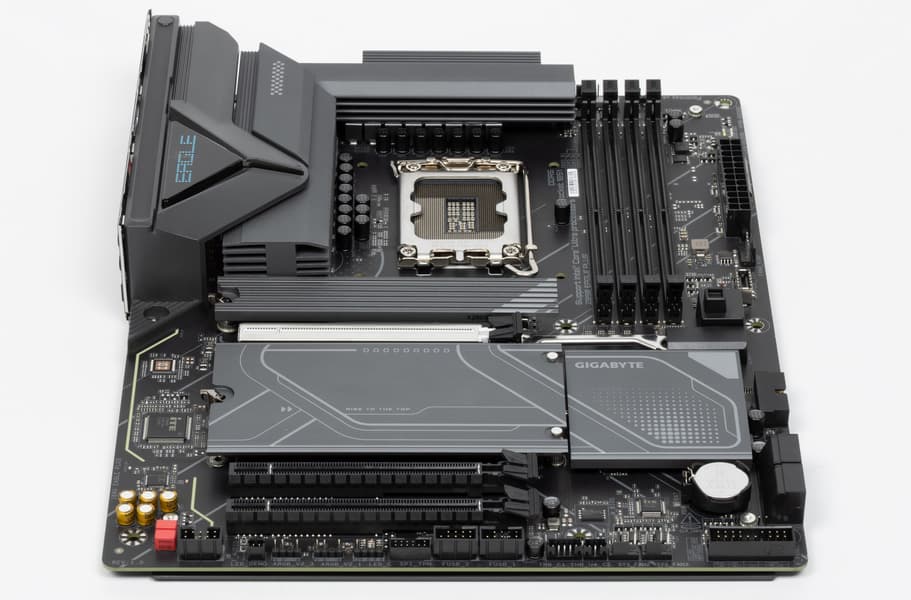

Объект сегодняшнего исследования: материнская плата Gigabyte Z890 Eagle Plus.

Эта матплата принадлежит к серии Eagle, которая относится к среднеуровневым, так называемый мейнстрим. По сути в данной серии представлены платы, имеющие стандартные оптимизации (не для игр), а также некоторый набор настроек для оверклокеров. В этой серии представлены решения, нацеленные на максимально широкую аудиторию потребителей, которым не требуются ни аппаратные «штучки» для продвинутых оверклокеров, ни особые «украшения» в виде красивой подсветки или встроенного экрана. Но зато платы из Eagle по ценам могут быть весьма привлекательными.

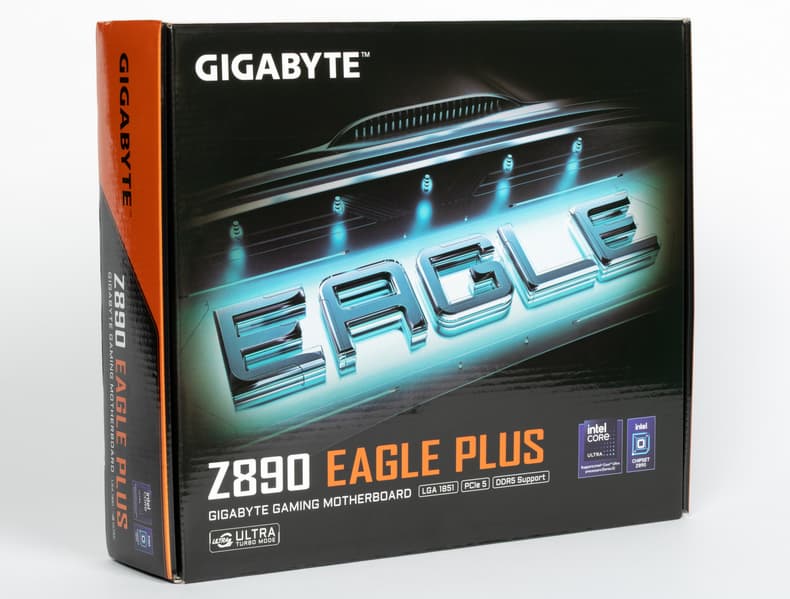

Gigabyte Z890 Eagle Plus поставляется в коробке стандартного дизайна серии Eagle. Комплект размещен под платой в отдельном отсеке.

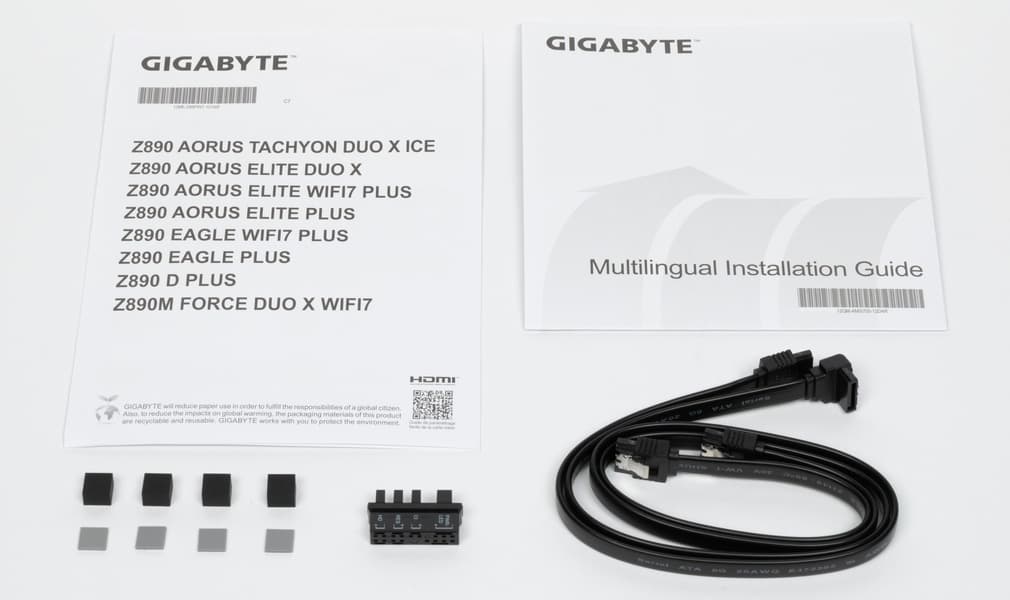

В комплект поставки входят:

• краткое руководство пользователя (детальное можно скачать с сайта производителя),
• два кабеля SATA,
• запасные стойки и запоры для слотов M.2,
• фирменный адаптер G-connector для подключения матплаты к корпусу.

ПО не поставляется, однако по-любому последние версии надо скачивать с вебсайта производителя.

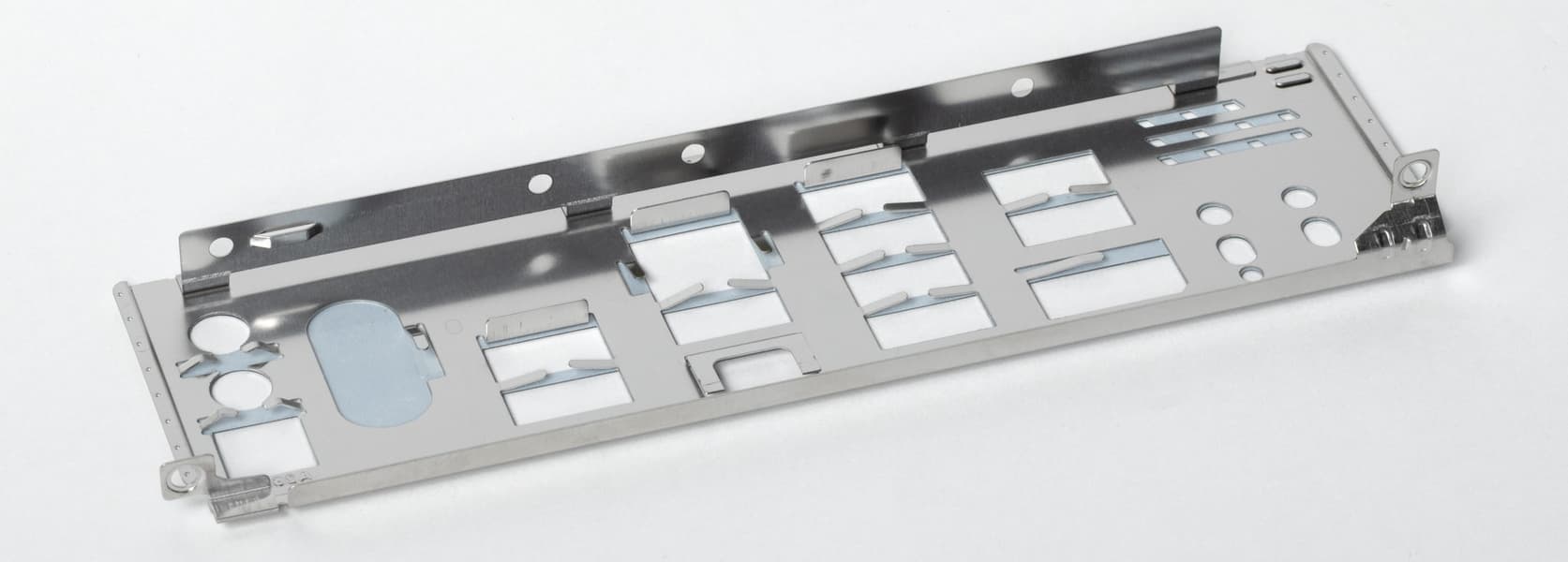

«Заглушка» на заднюю панель с разъемами уже смонтирована на самой плате.

Форм-фактор

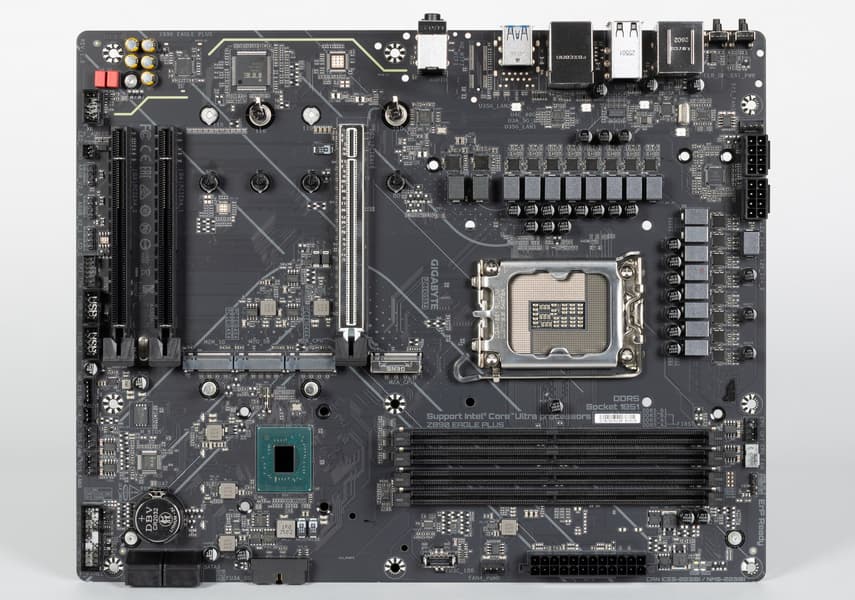

Форм-фактор ATX имеет размеры до 305×244 мм, а E-ATX — до 305×330 мм. Материнская плата Gigabyte Z890 Eagle Plus имеет размеры 305×244 мм, поэтому выполнена в форм-факторе ATX, и на ней имеются 9 монтажных отверстий для установки в корпус.

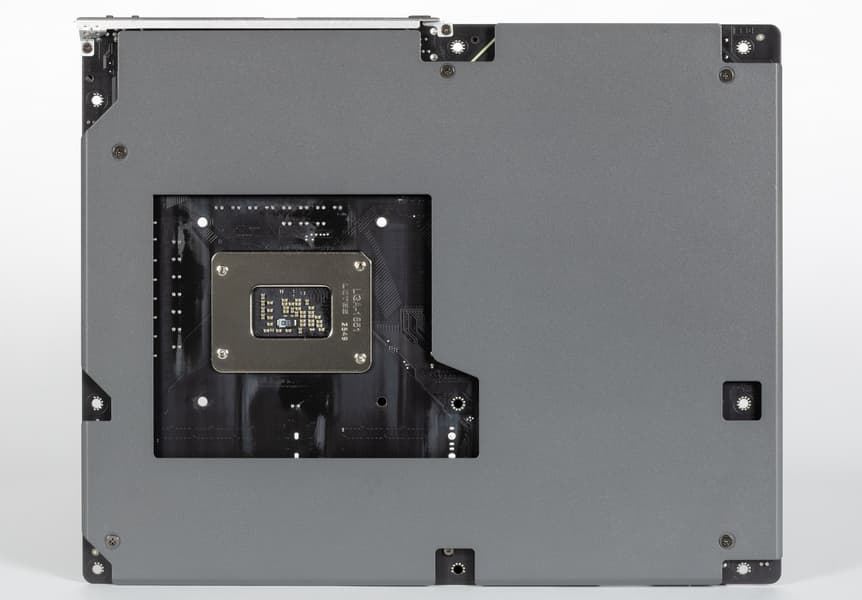

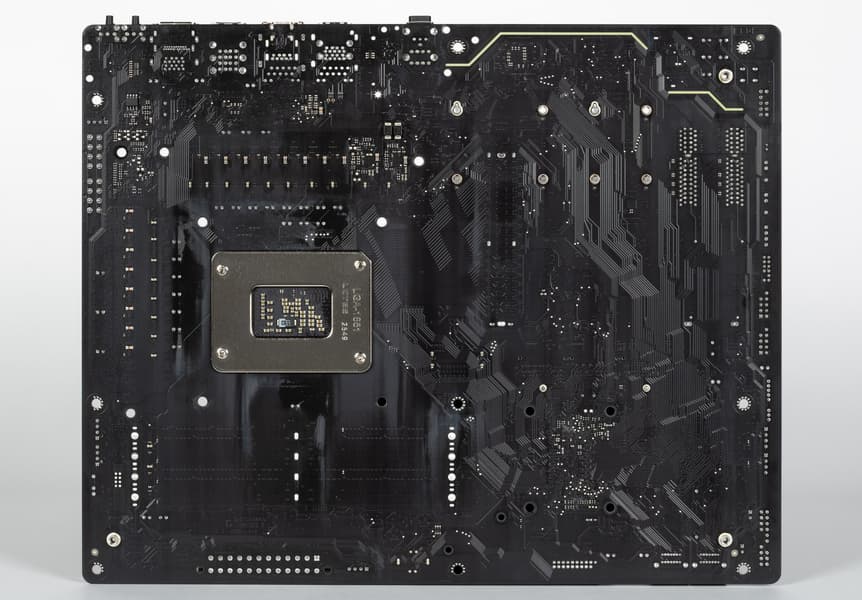

На оборотной стороне практически ничего нет, кроме мелких электронных логических элементов и одного ШИМ-контроллера. Текстолит обработан неплохо: во всех точках пайки срезаны острые концы.

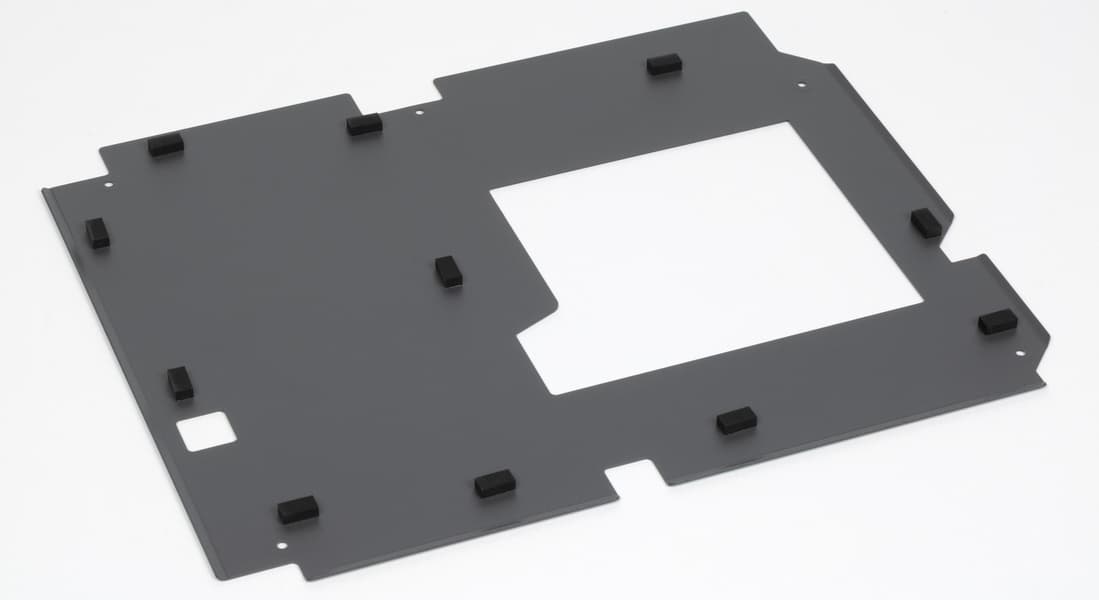

Там же установлена защитная пластина (бэкплейт) из алюминия с электроизоляционным покрытием.

Технические характеристики

Таблица с перечнем функциональных особенностей.

Основная функциональность: чипсет, процессор, память

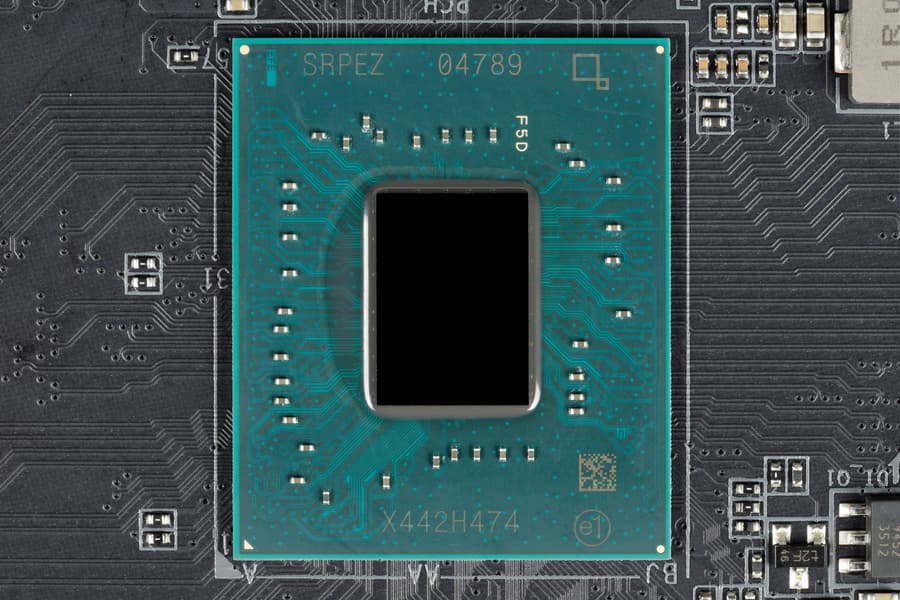

Схема работы связки чипсет+процессор.

Формально имеется поддержка памяти DDR5 до 6400 МТ/с, однако всем хорошо известно, и производители материнских плат это активно рекламируют: через XMP-профили сейчас можно использовать пропускную способность до 8000 и выше МТ/с. В частности данная плата поддерживает ПСП до 9466 МТ/с.

Все процессоры Core Ultra 2xx поддерживают:

• 2 порта USB4 (Thunderbolt 4),
• 20 линий ввода-вывода PCIe 5.0, которые могут конфигурироваться:
  • 16 линий + 4 линии (слот PCIe x16 + слот M.2);
  • 8 линий + 8 линий + 4 линии (2 слота PCIe x16 в режиме x8 + слот M.2);
  • 8 линий + 4 линии + 4 линии + 4 линии (слот PCIe x16 в режиме x8 + 3 слота M.2);
• 4 линии ввода-вывода PCIe 4.0: могут конфигурироваться производителями материнских плат на выбор.

При этом взаимодействие с Z890 идет по особому каналу Digital Media Interface 4.0 (DMI 4.0×8). Serial Peripheral Interface (SPI) используется для взаимодействия с системой UEFI/BIOS, а шина Low Pin Count (LPC) — для связи с устройствами ввода/вывода, не требующими высокой пропускной способности (контроллерами вентиляторов, TPM, старой периферии). HDA используется только для устаревших кодеков уровня ALC897, связь с более современными аудиокодеками идет с помощью линий USB 2.0.

В свою очередь чипсет Z890 поддерживает в сумме 42 линии ввода/вывода, которые распределяться могут так:

• до 10 портов USB 3.2 Gen1/2 (из которых до 5 портов USB 3.2 Gen2×2), до 14 портов USB 2.0 (из них линии используются в том числе и для поддержки 3.2 портов, а каждый порт USB 3.2 Gen2×2 требует поддержки со стороны двух USB 3.2 Gen2);
• до 8 портов SATA 6Гбит/с;
• до 24 линий PCIe 4.0.

Выше жирным шрифтом выделены HSIO (High Speed Input-Output) — высокоскоростные линии ввода-вывода, их в сумме (процессор+чипсет) — 60.

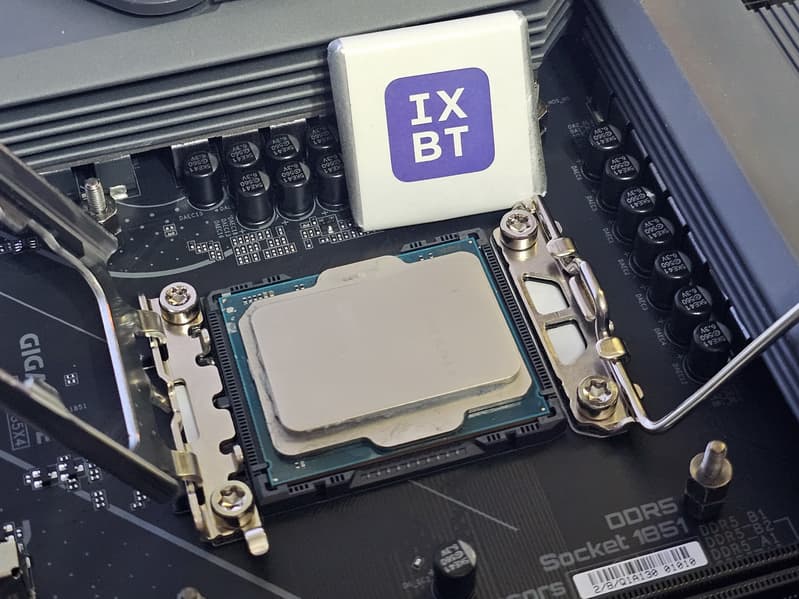

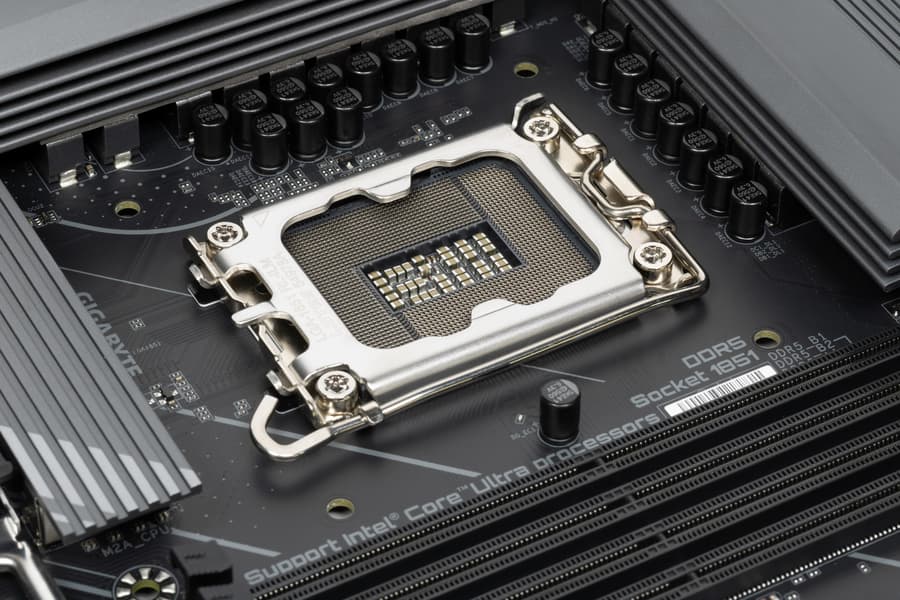

Плата Gigabyte Z890 Eagle Plus поддерживает процессоры Intel Core Ultra 2xx, выполненные под разъем (сокет) LGA1851.

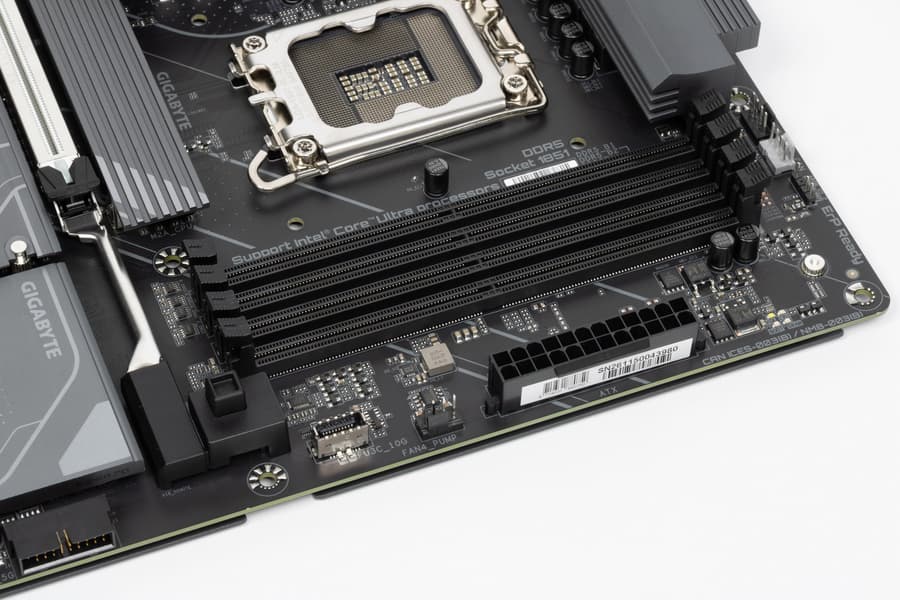

Для установки модулей памяти на плате Gigabyte имеется четыре DIMM-слота (для работы памяти в Dual Channel в случае использования всего 2 модулей их следует устанавливать в А2 и B2.

Плата поддерживает небуферизованную память DDR5 (non-EСС), а максимальный объем памяти составляет 256 ГБ. Могут использоваться модули CUDIMM.

Слоты DIMM не имеют металлической окантовки.

Периферийная функциональность: PCIe, SATA, M.2

Выше мы изучили потенциальные возможности тандема Z890+Core, а теперь посмотрим, что из этого и как реализовано в данной материнской плате.

Линии PCIe

Вначале изучим распределение линий PCIe от Z890.

• Слот PCIe x16_2 (4 линии PCIe 4.0);
• Слот PCIe x16_3 (4 линии PCIe 4.0);
• Слот M.2 (M2Q_SB) (4 линии PCIe 4.0);
• Слот M.2 (M2M_SB) (4 линии PCIe 4.0);
• Realtek RTL8125D (Ethernet 2,5Gb/s) (1 линия PCIe 4.0);
• 4 слота SATA ½/¾

17 линий PCIe оказались занятыми, плюс 4 порта SATA. 1 линия USB 2.0 расходуется на связь с Realtek RTL1220, а также иные контроллеры для своих нужд используют сигнальные линии USB 2.0. Детально об этом ниже в разделе USB-портов.

Теперь посмотрим выше на то, как работают процессоры в данной конфигурации. У CPU Core Ultra 2xx всего 24 линии PCIe. Смотрим распределение:

• Порт M.2 (M2A_CPU) (4 линии PCIe 5.0);
• Порт M.2 (M2B_CPU) (4 линии PCIe 4.0);
• Слот PCIe x16_1 (16 линий PCIe 5.0 (x8+x8, x4+x4+x4+x4));

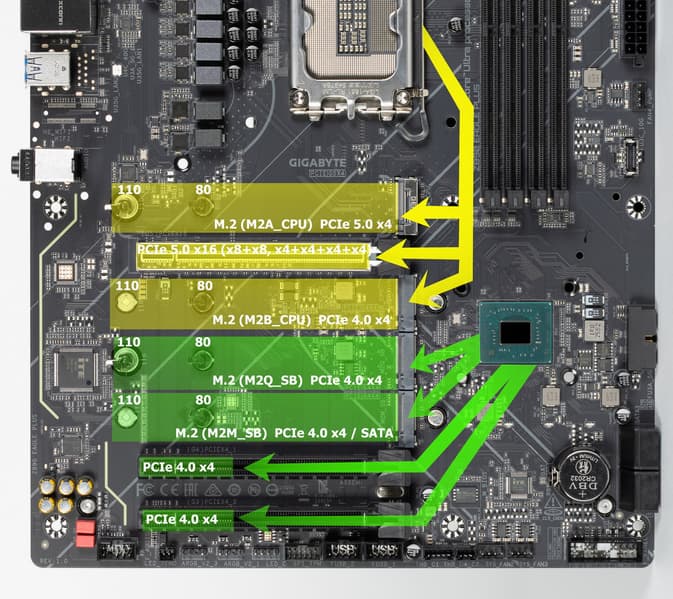

Теперь в целом про слоты PCIe и M.2.

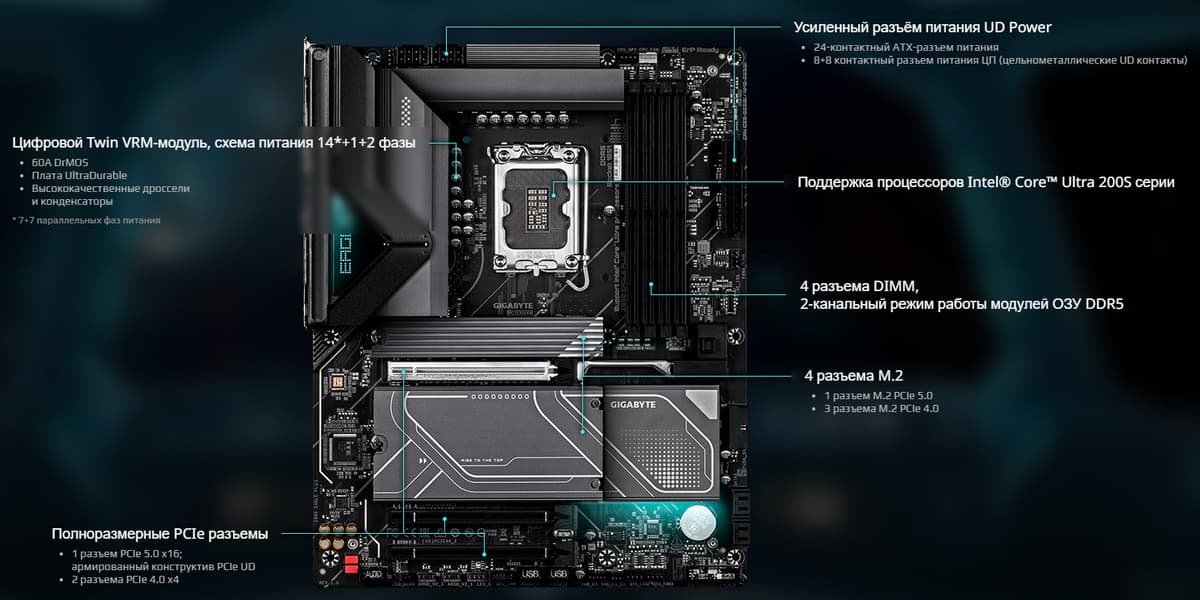

Всего на плате есть 3 слота PCIe: все они в форм-факторе x16 («длинные»): слот PCIe x16_1 (для видеокарт или других устройств, «питается» от CPU) и PCIe x16_2/3 слоты (фактически имеющие по 4 линии PCIe 4.0). Последние два «питаются» от Z890.

Как видим, перераспределений линий PCIe 4.0 на этой материнке нет, потому и мультиплексоров таких нет.

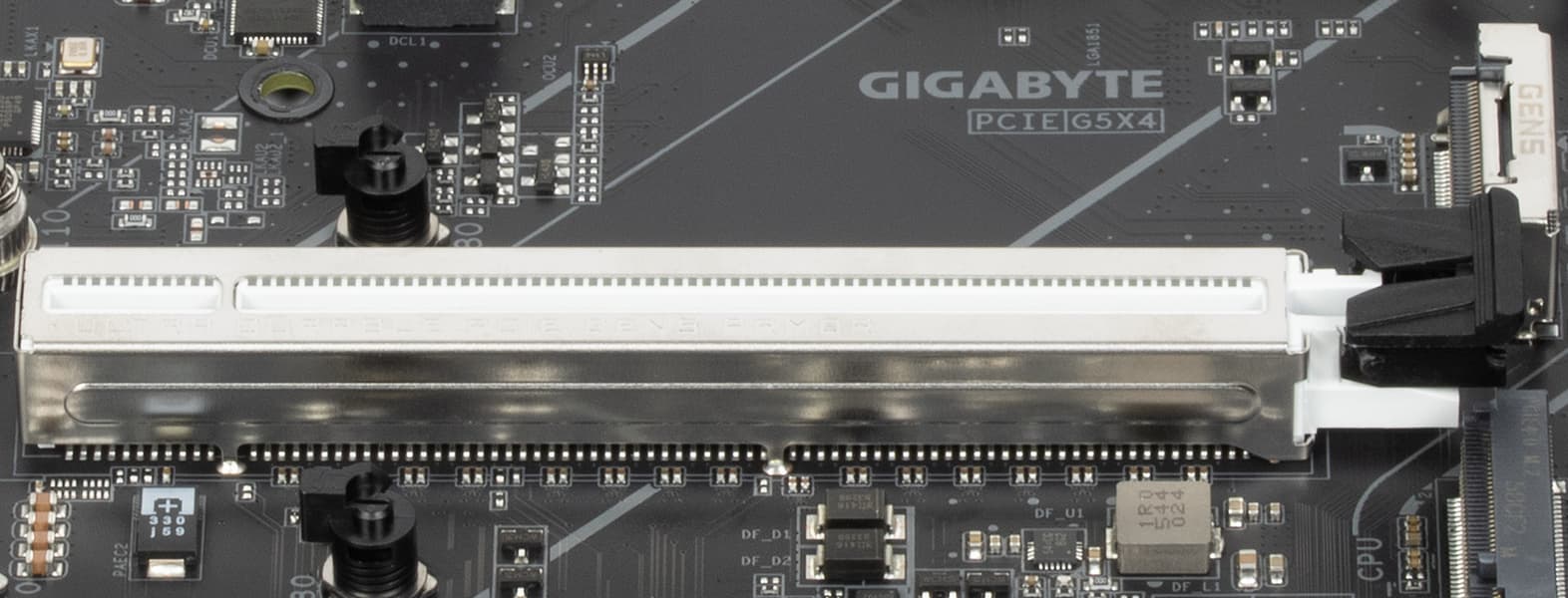

Слот PCIe x16_1 имеет металлическое армирование: защиту из нержавеющей стали. Все это увеличивает надежность. Кроме того, такая защита предохраняет слот от электромагнитных помех.

Имеется и устройство EZ-Plus для удобного изъятия карт расширения из первого слота через нажатие на кнопку.

Матплата позволяет смонтировать СО любого размера.

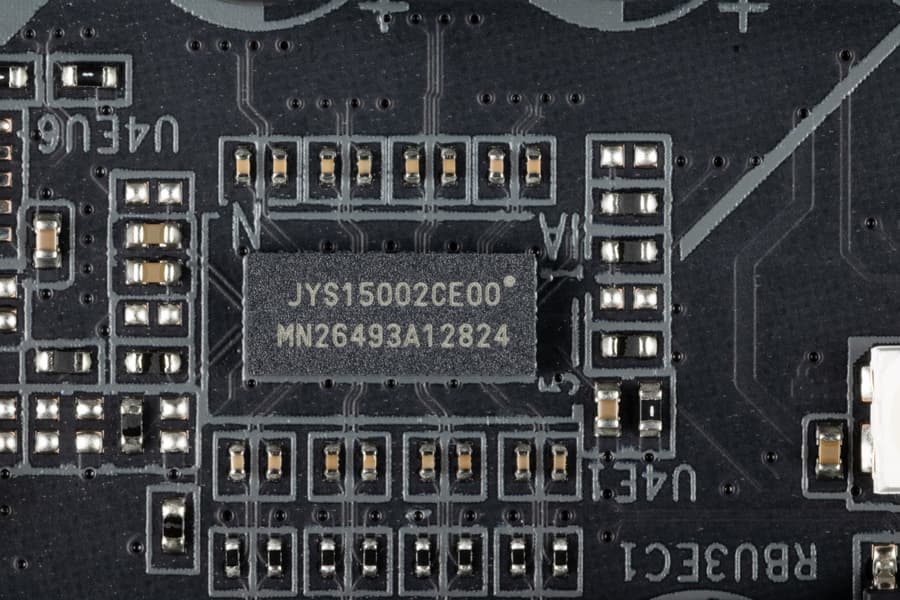

Имеются усилители (ре-драйверы) сигнала PCIe 5.0 от Lerain.

Накопители

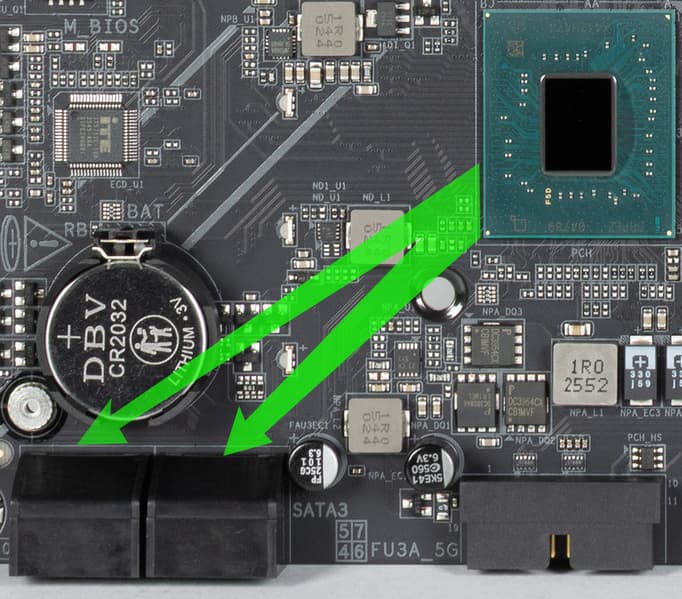

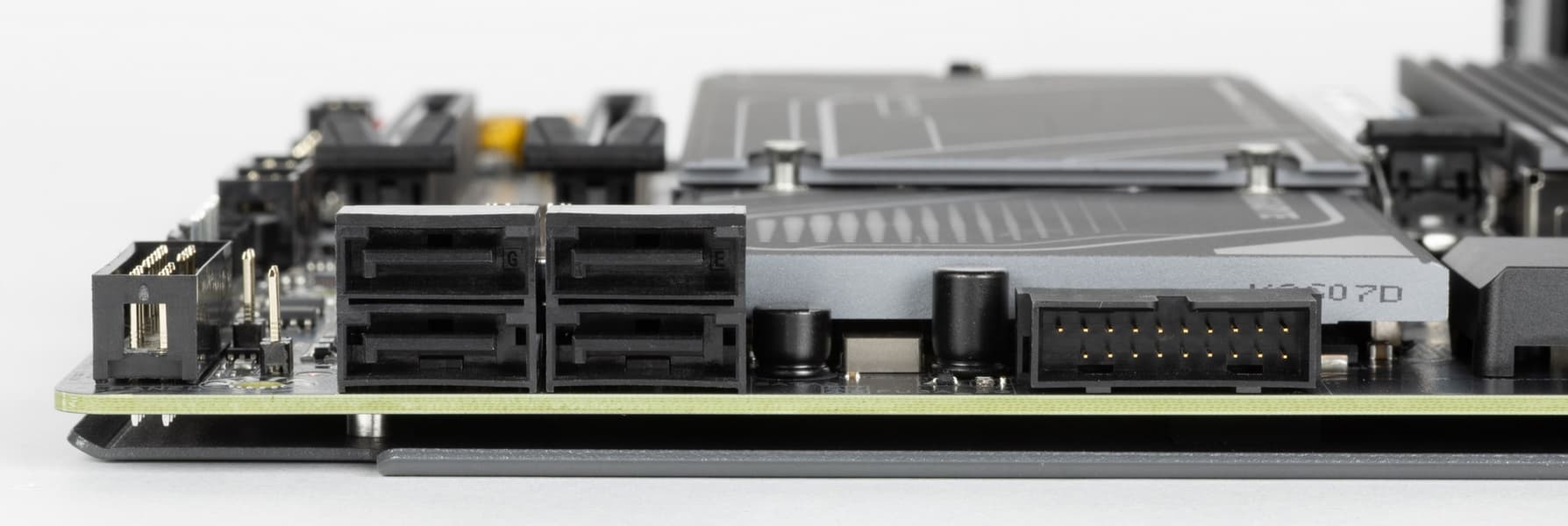

Всего у платы 4 разъема Serial ATA 6 Гбит/с + 4 слота для накопителей в форм-факторе M.2. 4 порта SATA 1,2,3,4 реализованы через чипсет Z890. Порты размещены в нижнем углу матплаты, ориентированы горизонтально.

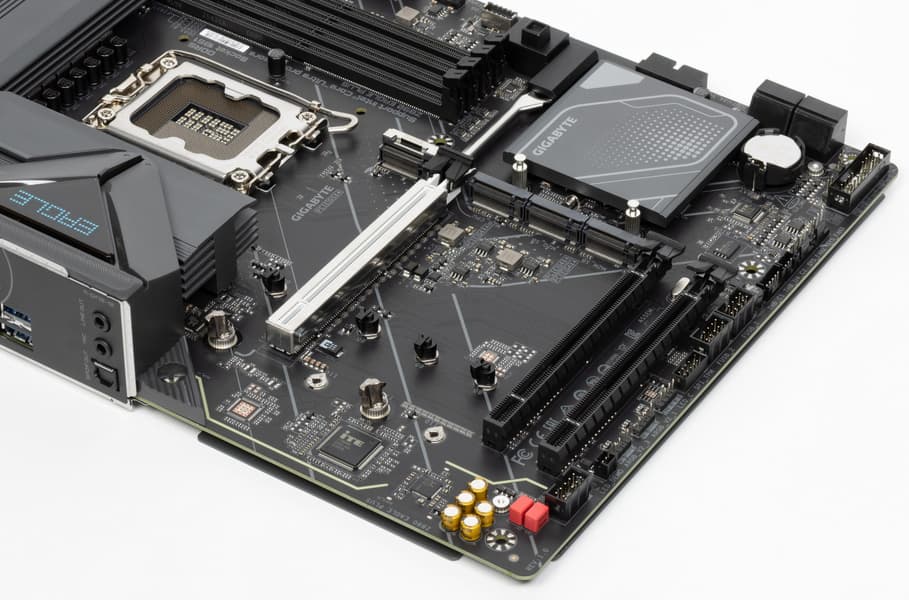

Материнская плата имеет 4 гнезда форм-фактора М.2.

Третий и четвертый слоты M.2 (M2Q_SB, M2M_SB) получают данные от чипсета Z890, а первый и второй (M2A_CPU, M2B_CPU)— от CPU, при этом первый получает PCIe 5.0, а второй — PCIe 4.0. Все слоты M.2 работают с модулями с PCIe интерфейсом, а M2M_SB еще поддерживает и модули SATA. Все слоты M.2 поддерживают модули с размерами 2280/22110, при этом слот M.2_1 также поддерживает размеры 2580/25110.

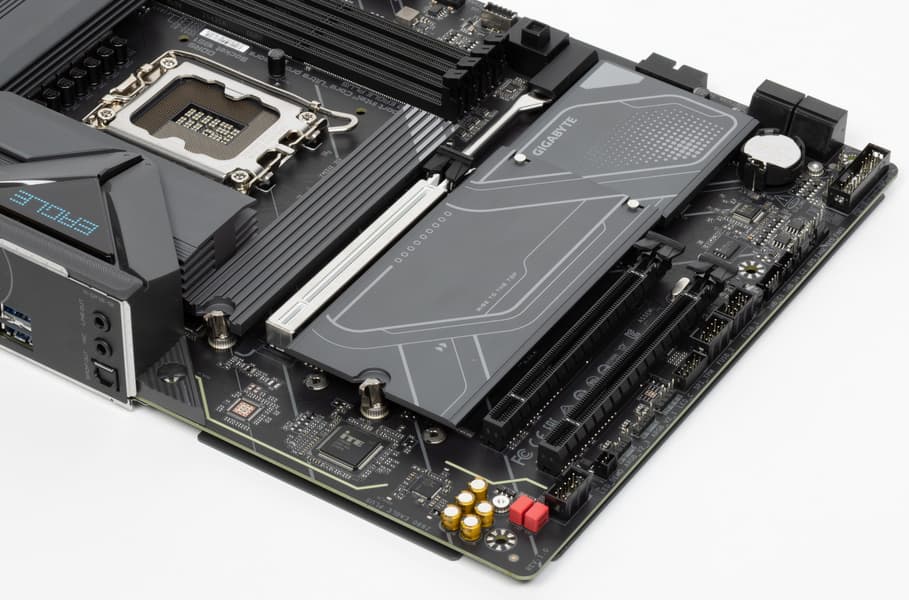

Все слоты M.2 имеют штатное охлаждение. Слот M.2_1 имеет персональный радиатор, а остальные — общий.

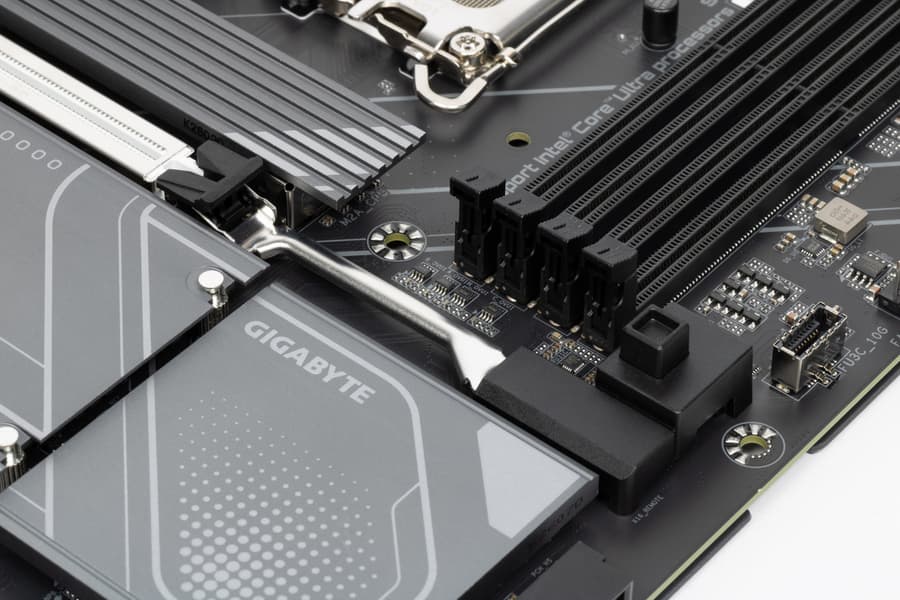

У слота M.2_1 имеется фиксатор радиатора EZ-Latch Click, позволяющий снимать последний, повернув замок слева. У всех слотов есть фиксаторы EZ-Plus, закрепляющие накопители в них без надобности привинчивания.

Периферийная функциональность: USB-порты, сетевые интерфейсы, ввод-вывод

USB-порты

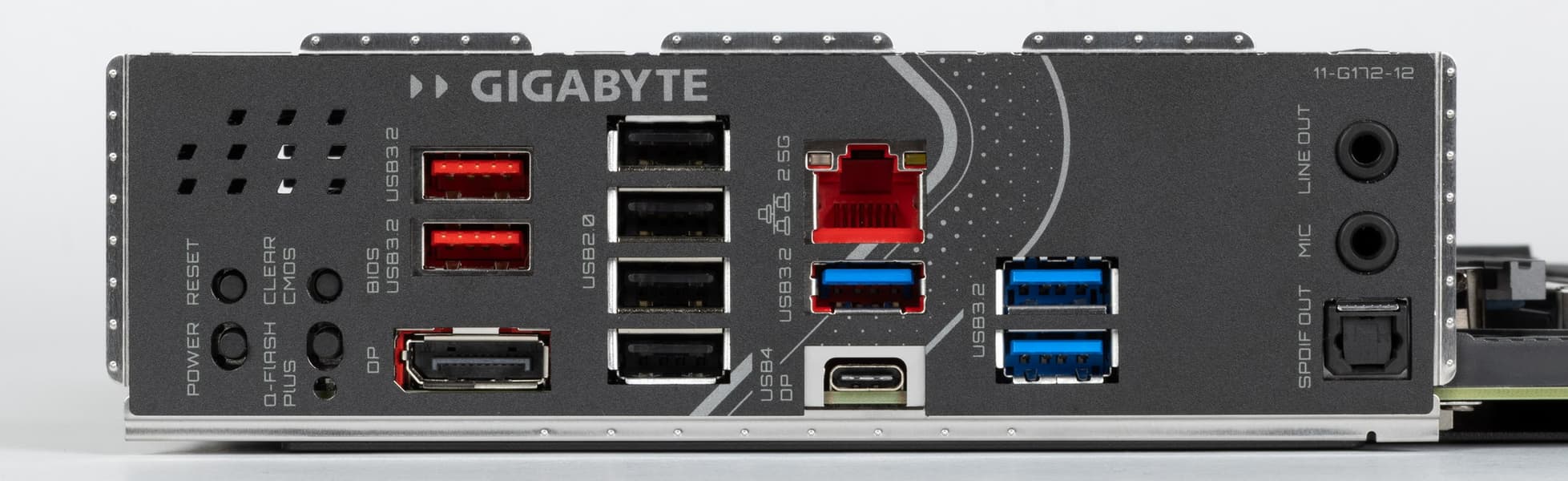

Большинство портов выведено на заднюю панель матплаты.

Повторим: чипсет Z890 способен реализовать не более 14 портов USB, из которых может быть до 10 портов USB 3.2 Gen1, до 10 портов USB 3.2 Gen2, до 5 портов USB 3.2 Gen2×2, и/или до 14 портов USB 2.0.

Также мы помним и про 24 линии PCIe 4.0, которые идут на поддержку накопителей, сетевых и иных контроллеров (я выше уже показал на что и как расходуются 17 линий PCIe 4.0 + 4 порта SATA).

И что мы имеем? Всего на материнской плате — 17 портов USB:

• 1 порт USB4: реализован через Thunderbolt 4, встроенный в CPU и представлен портом Type-C на задней панели;
• Порт USB 3.2 Gen2×2 не реализован;
• 3 порта USB 3.2 Gen2: все реализованы через Z890 и 2 представлены на задней панели портами Type-A (красного цвета); еще один представлен внутренним портом Type-C

  (для подключения к соответствующему разъему на передней панели корпуса);

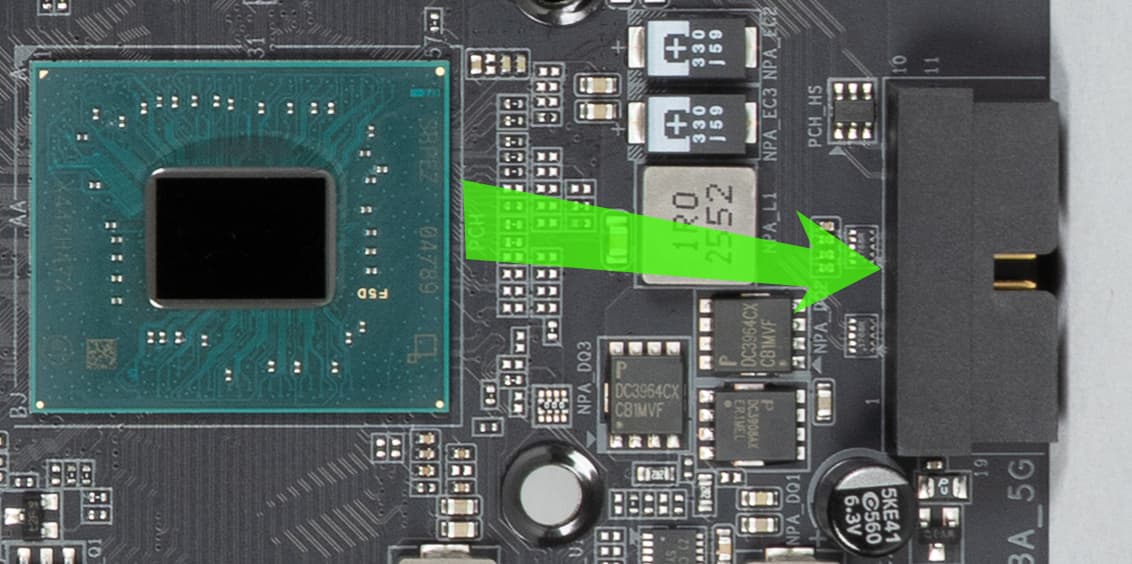

• 5 портов USB 3.2 Gen1: все реализованы через Z890 и 2 представлены внутренним разъемом

  на материнской плате на 2 порта; остальные 3 представлены на задней панели портами Type-A (синего цвета);

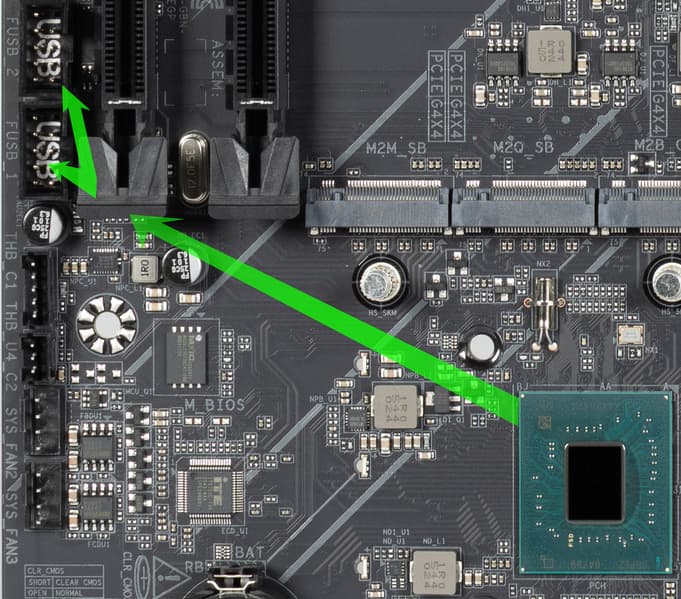

• 8 портов USB 2.0/1.1: 4 реализованы через контроллер Genesys Logic GL850G (на него потрачена 1 линия USB 2.0 от Z890, и его не видно под замком одного из слотов PCIe) и представлены двумя внутренними разъемами

  (каждый на 2 порта); еще 4 реализованы через второй контроллер Genesys Logic GL850G

  (на него потрачена 1 линия USB 2.0 от Z890) и представлены на задней панели портами Type-A (черного цвета)

Линии USB 2.0 от Z890 используют 4 контроллера:

• Genesys Logic GL850G (хаб на 4 USB 2.0 через 2 внутренних разъема) (1 линия USB 2.0);
• Genesys Logic GL850G (хаб на 4 USB 2.0 через 4 порта Type-A) (1 линия USB 2.0);
• Realtek ALC1220 (аудиокодек) (1 линия USB 2.0);
• Контроллер подсветки ITE IT5711 (1 линия USB 2.0).

При этом через Z890 реализовано высокоскоростных портов USB:

• + 3 выделенных USB 3.2 Gen2
• + 5 выделенных USB 3.2 Gen1

= 8 высокоскоростных портов. Не забываем, что каждый высокоскоростной порт USB обеспечен портом USB 2.0, то есть уже 8 портов USB 2.0 также занято. Плюс 4 порта USB 2.0 на обеспечение контроллеров. Всего 12 USB 2.0 портов реализовано.

Ну и 21 линия PCIe, выделенная на поддержку иной периферии (17 HSIO + 4 порта SATA).

Итого у Z890 в данном случае реализовано 25 высокоскоростных портов из 34.

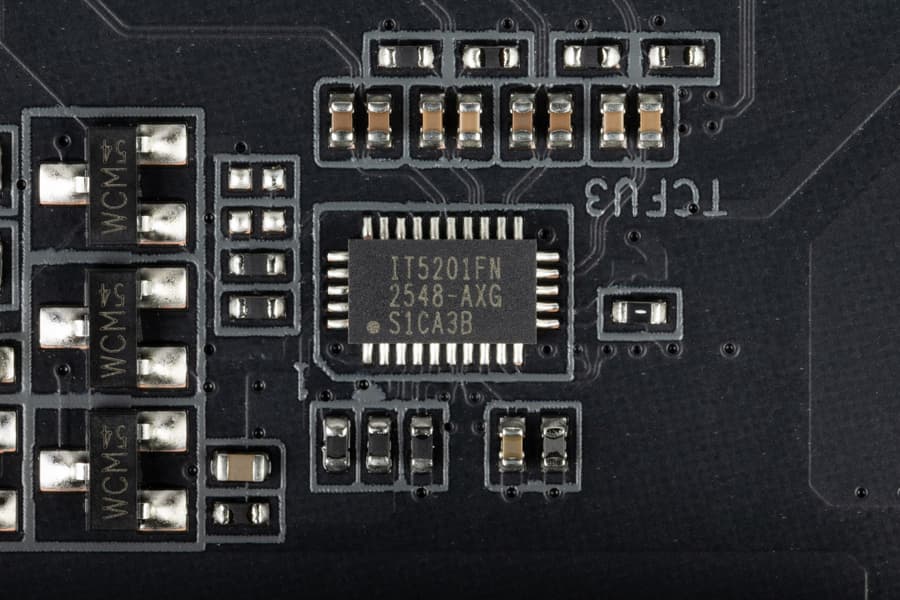

Все быстрые USB порты Type-A/Type-C имеют свои усилители сигнала от Diodes и ITE.

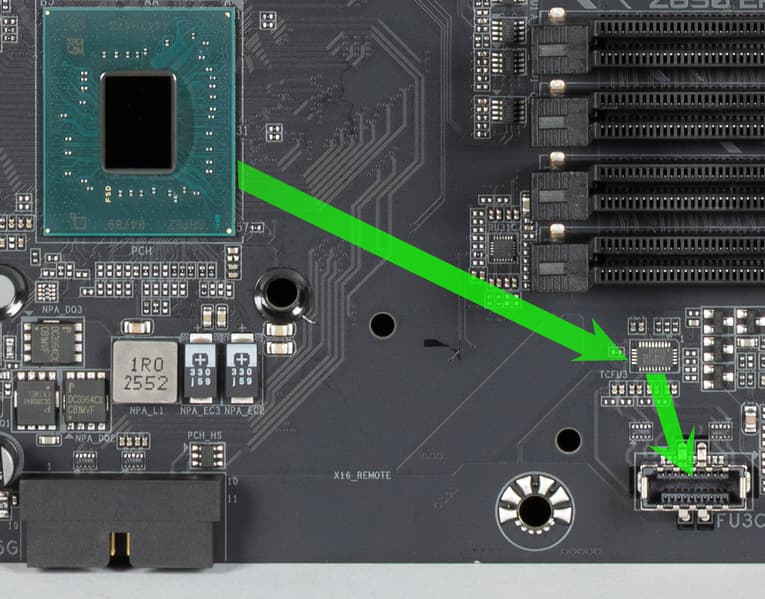

Внутренний порт Type-C для вывода на переднюю панель не имеют редрайверов, поэтому быструю зарядку мобильных гаджетов не поддерживает.

Следует обратить особое внимание на поддержку одного порта USB4, которая на платформе Intel LGA1851 реализована через Thunderbolt 4, аппаратно встроенный в CPU. Этот же порт поддерживает вывод графической информации в формате DP (при наличии соответствующего интерфейса у приемника). Для его усиления используется ре-драйвер от ITE.

Сетевые интерфейсы

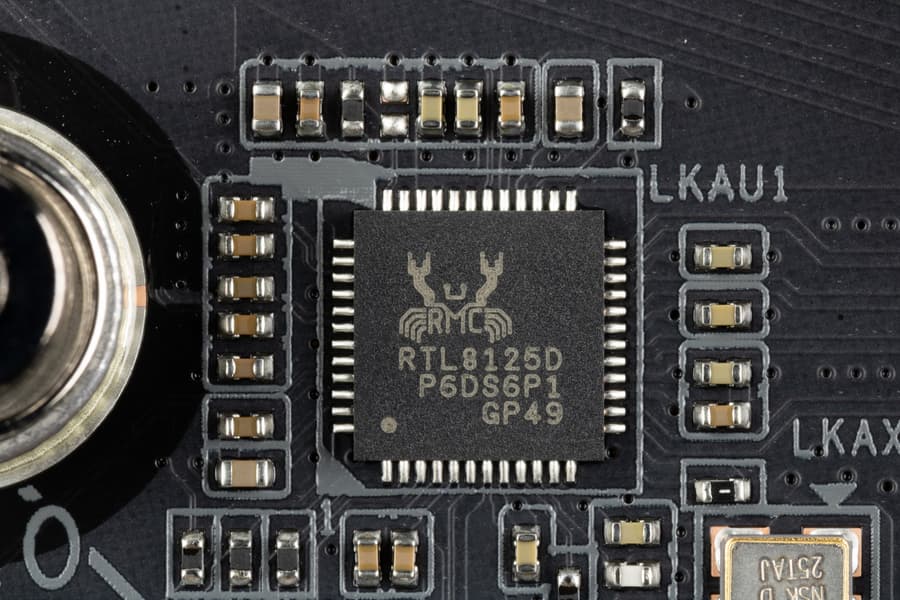

Материнская плата оснащена средствами связи хорошо. Имеется скоростной Ethernet-контроллер Realtek RTL8125D, способный работать по стандарту 2,5 Гбит/с.

Реализации беспроводной связи на матплате нет.

Заглушка, традиционно надеваемая на заднюю панель, в данном случае уже надета, и изнутри экранирована для снижения электромагнитных помех.

Гнезда для вентиляторов, ввод-вывод

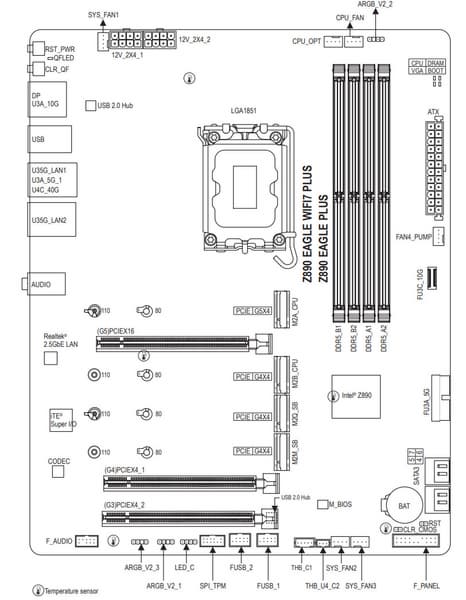

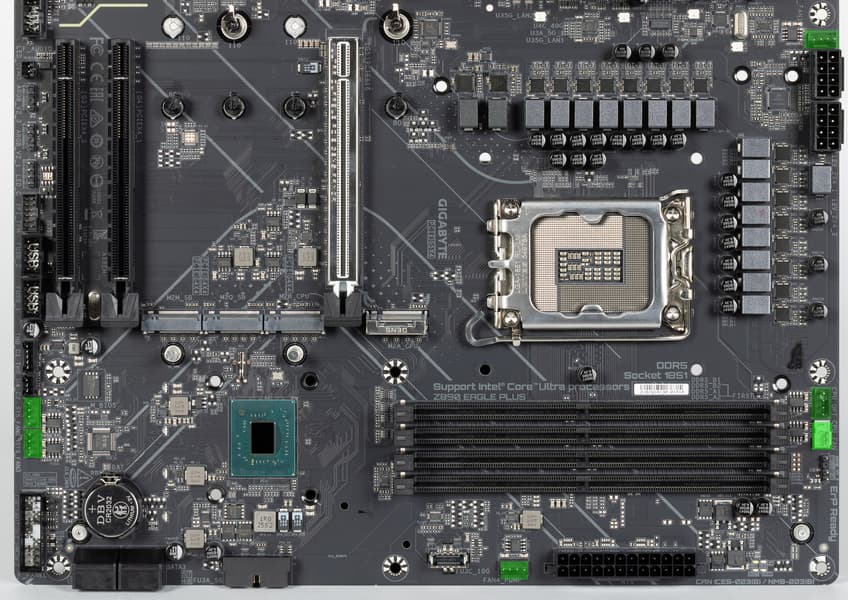

Разъемов для подключения вентиляторов и помп на самой плате — 6. Схема размещения коннекторов для систем охлаждения выглядит так:

Через ПО или BIOS контролируется все гнезда для подключения воздушных вентиляторов или помп: они могут управляться как через ШИМ, так и банальным изменением напряжения/тока рассчитаны на максимальный ток 2 А и потребление до 24 Вт.

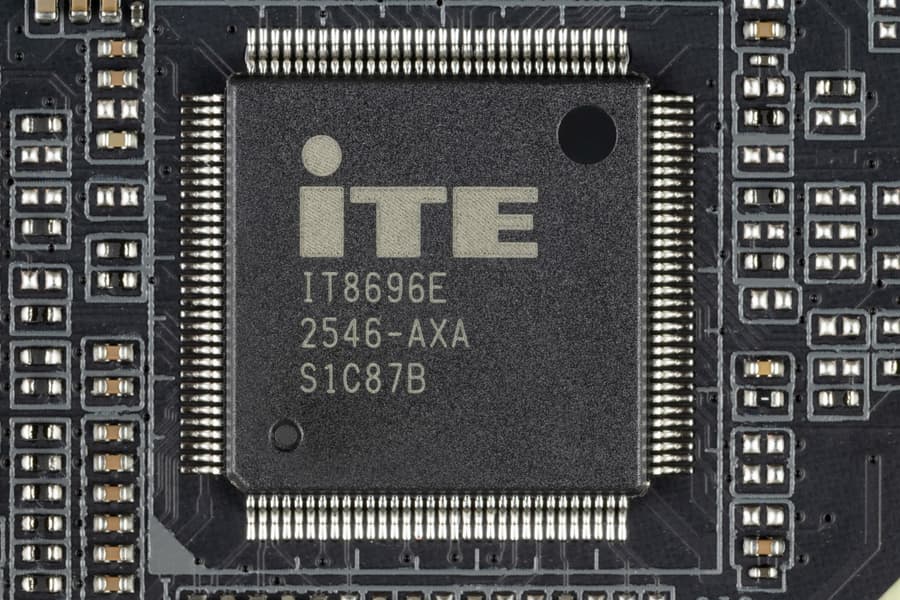

Отвечает за мониторинг состояния платы, координирует работу всех гнезд СО (а также в целом Multi I/O) контроллер ITE IT8696.

Учитывая, что очень многие процессоры Intel оснащены встроенной графикой, наличие гнезд вывода на материнских платах является очень актуальным. В данном случае матплата имеет гнездо DP 1.4a.

А также не забываем, что у платы есть гнездо USB4 (Type-C), также поддерживающее вывод в формате DP.

Дополнительные разъемы и порты

Аудиоподсистема

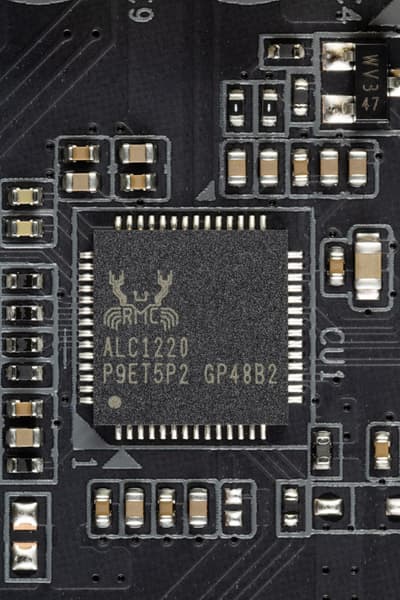

В данном случае плата оснащена аудиоподсистемой, где звуком заведует аудиокодек Realtek ALC1220, он целом обеспечивает вывод звука по схемам до 7.1 с разрешением до 24 бит /192 кГц. Не забываем, что для работы такого кодека требуются сигнальные линии USB 2.0.

В аудиоцепях платы применяются «аудиофильские» конденсаторы.

Ни ЦАП, ни операционных усилителей нет.

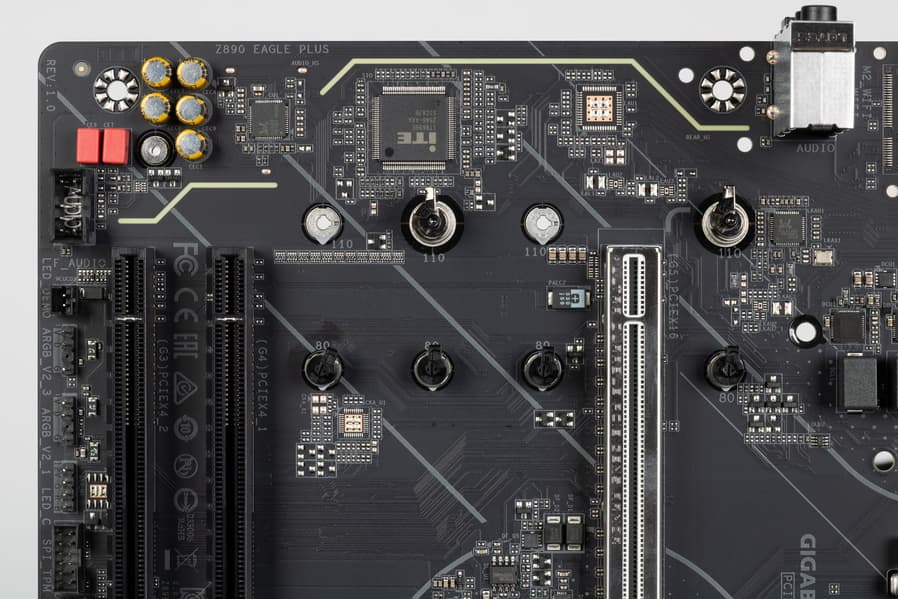

Аудиотракт вынесен на угловую часть платы, не пересекается с другими элементами. У платы на задней панели два универсальных разъема по приему и выводу сигналов, плюс оптический S/PDIF. Схемы 5.1 и 7.1 реализуются с их помощью, а также с помощью гнезд на корпусе.

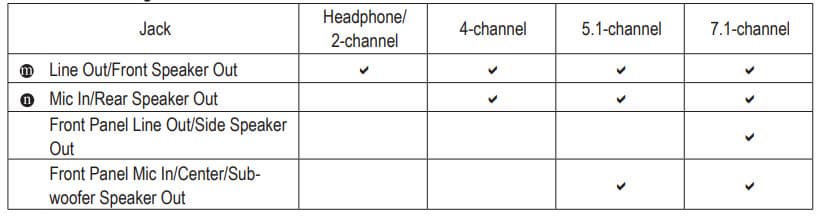

Настройка схем вывода — с помощью ПО, скачиваемого с сайта производителя.

Питание, охлаждение

Система питания

Для питания платы на ней предусмотрены 3 разъема: в дополнение к 24-контактному ATX (он на правой стороне платы (на фото — слева) здесь есть еще два 8-контактных EPS12V.

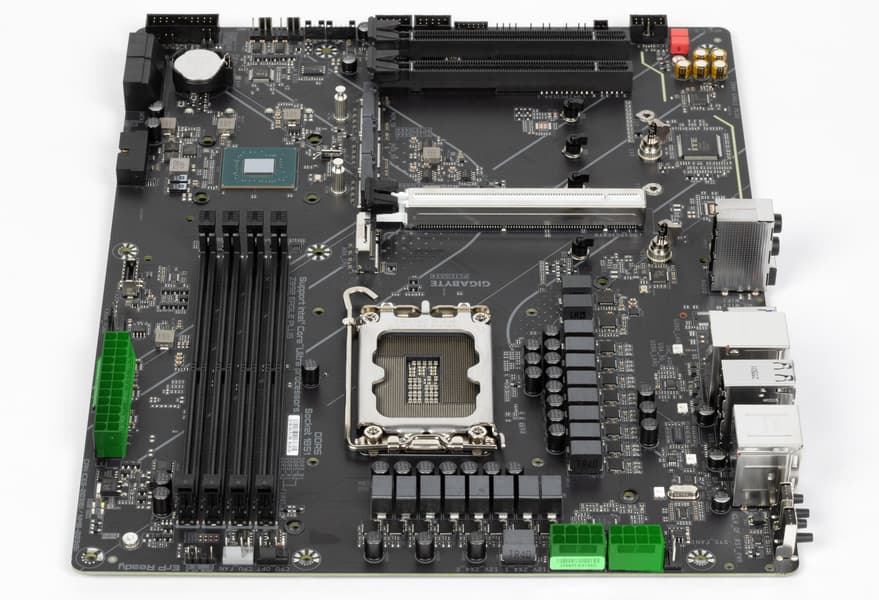

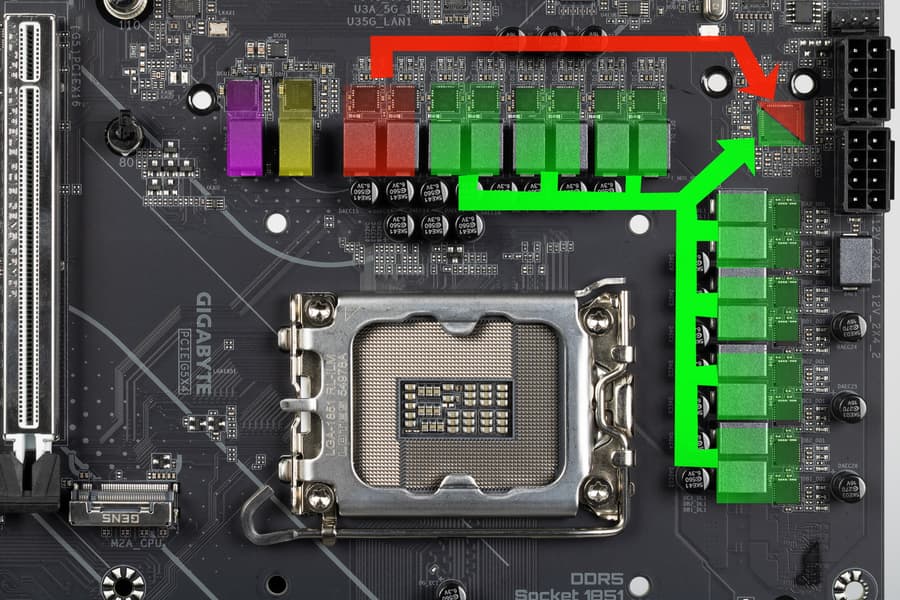

Схема питания процессора выполнена по схеме 14+1+2+1 (всего 18 фаз: 14 на VCore (ядро процессора), 1 на iGPU (интегрированное графическое ядро), 2 на VCCSA (System Agent, кольцевая шина) и 1 на VNNAON (управление энергосбережением).

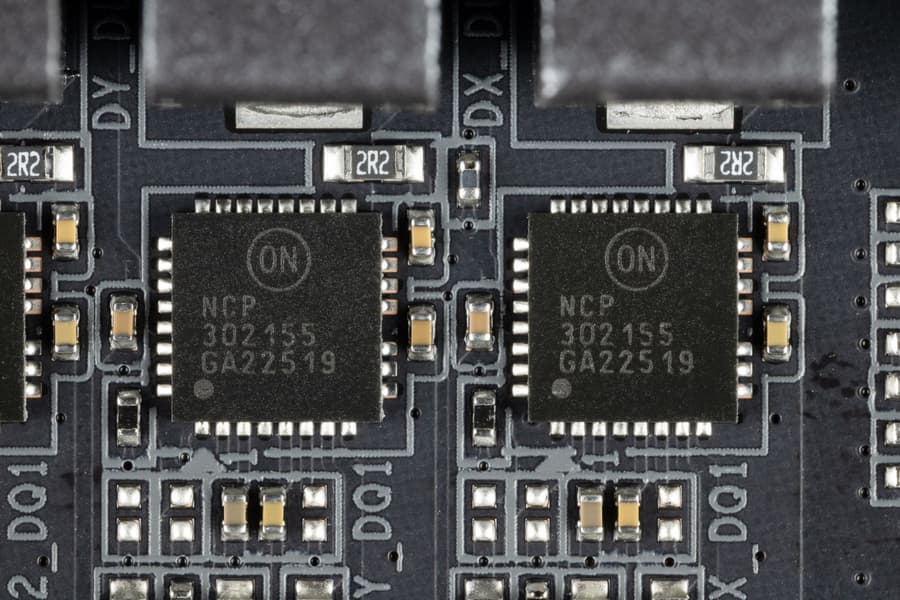

Каждый канал фазы VCore, VCCSA, iGPU и VNNAON имеет суперферритовый дроссель и NCP302155 DrMOS от On Semi на 60 А.

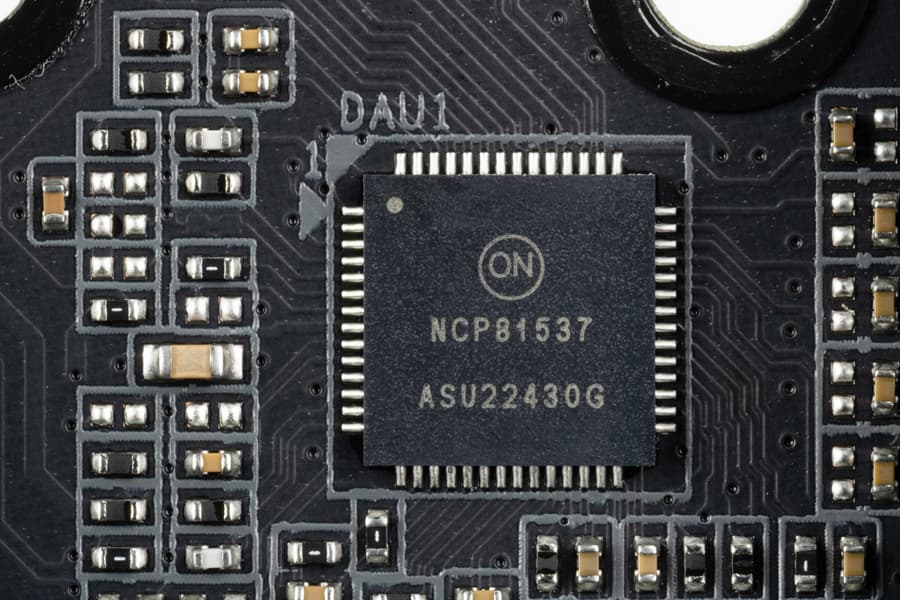

Управление схемой VCore и VCCSA возложено на ШИМ-контроллер NCP81537 от On Semi (он поддерживает до 10 фаз). Питание VCore организовано по параллельной схеме по-парно, то есть 7+7, то фактически контроллер управляет 9 фазами питания (7+2).

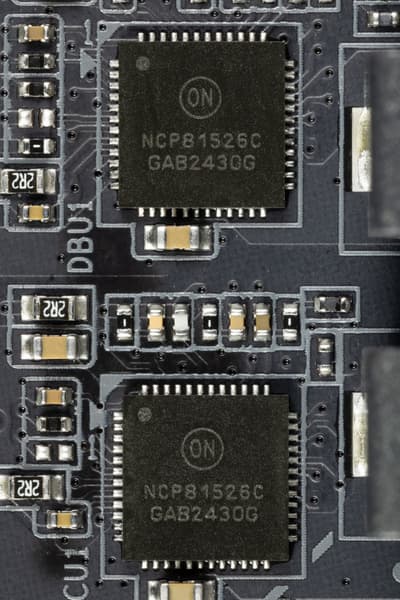

Блок VNNAOM, а также схема питания iGPU имеют свои отдельные однофазные схемы питания, управляемые ШИМ-контроллерами NCP81526C от On Semi.

Охлаждение

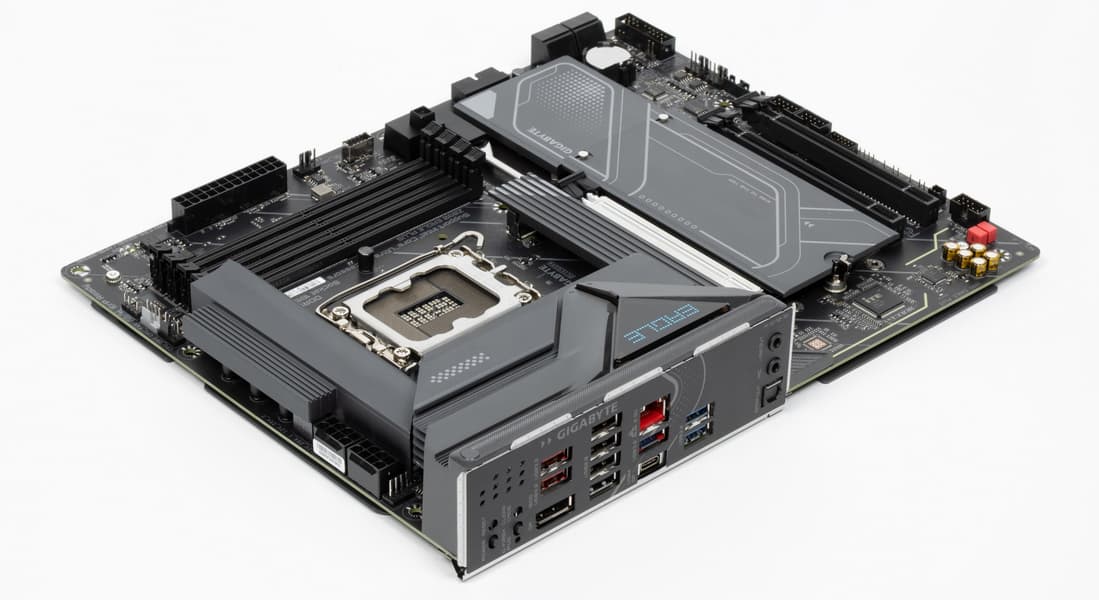

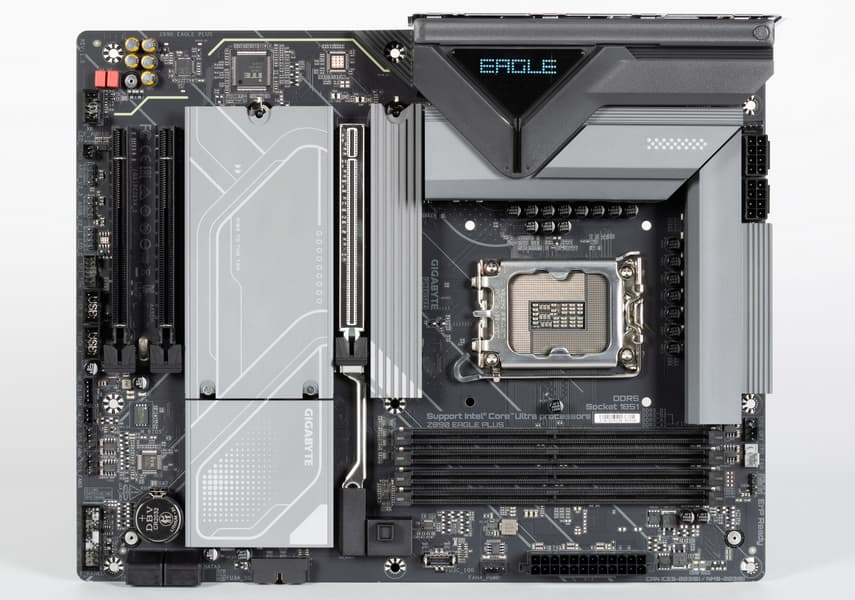

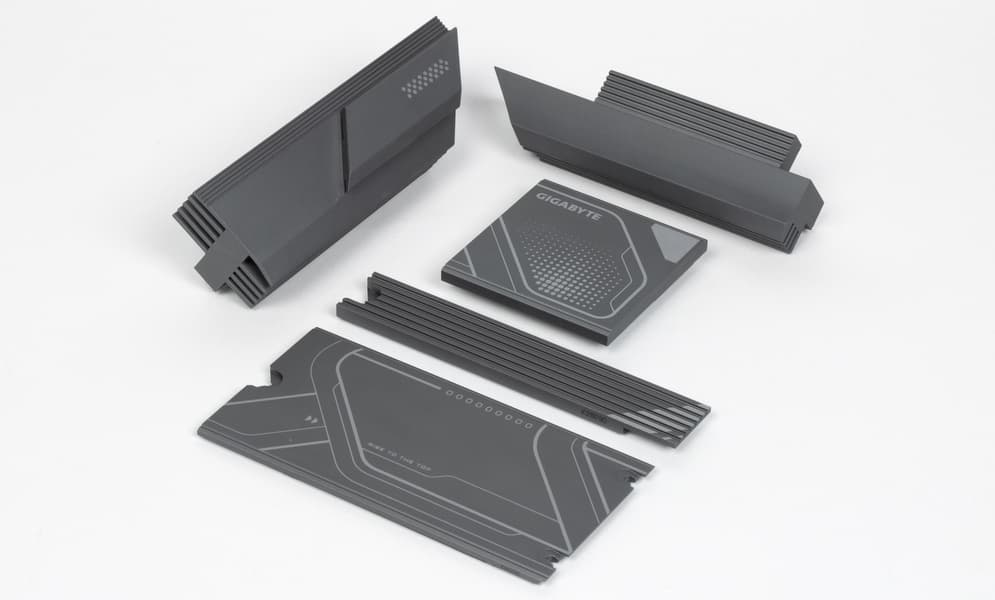

У данной платы все потенциально сильно греющиеся элементы имеют свои собственные радиаторы.

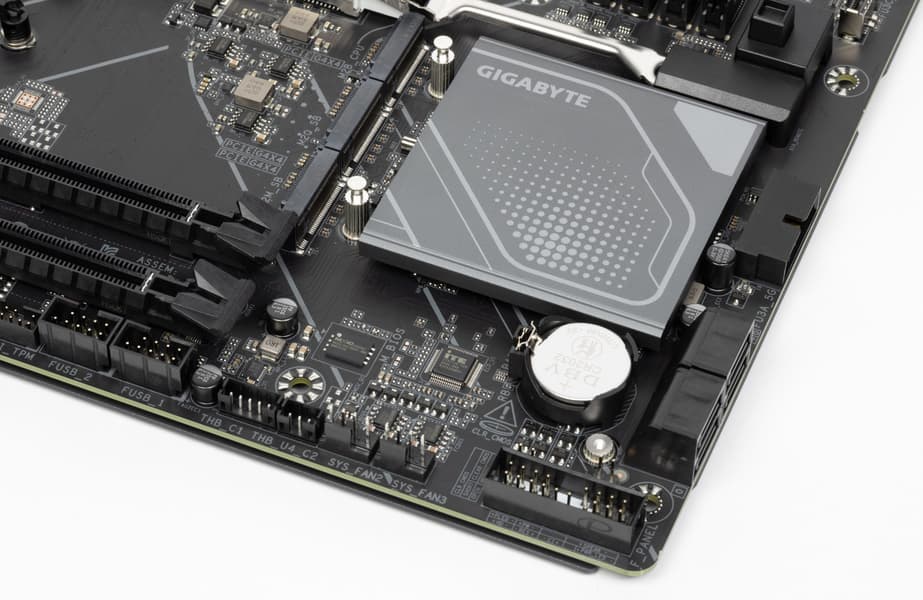

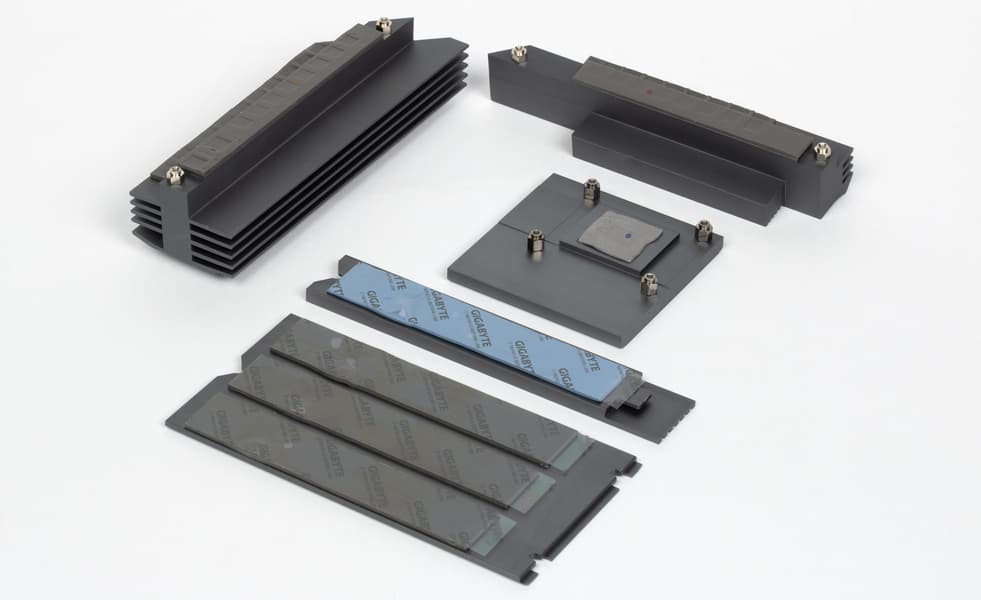

Охлаждение чипсета (один радиатор) организовано отдельно от силовых преобразователей. VRM-секция имеет свои два раздельных радиатора.

Также все четыре M.2 слота имеют радиаторы: у первого свой персональный радиатор, у остальных — общий.

Напомню, что материнская плата имеет бэкплейт. Эта пластина имеет только защитную функцию.

Подсветка

Программное обеспечение под Windows

Настройки BIOS

Работоспособность

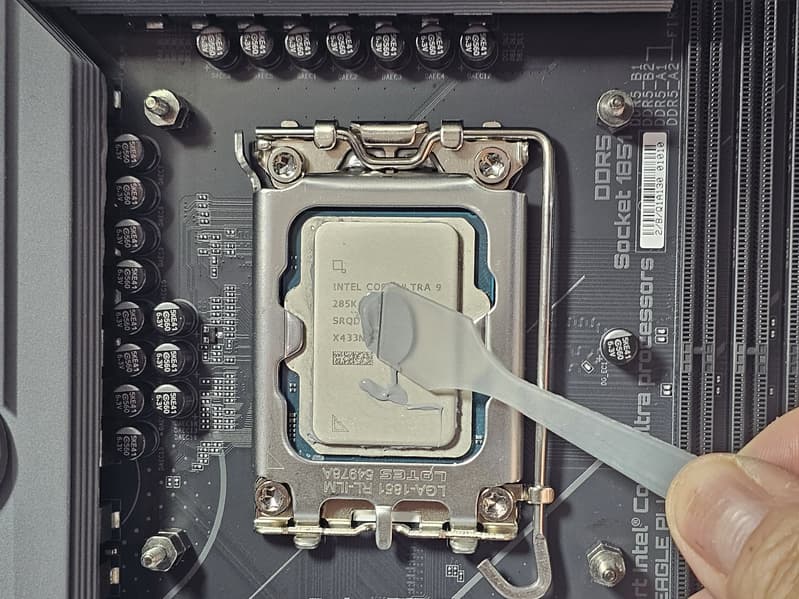

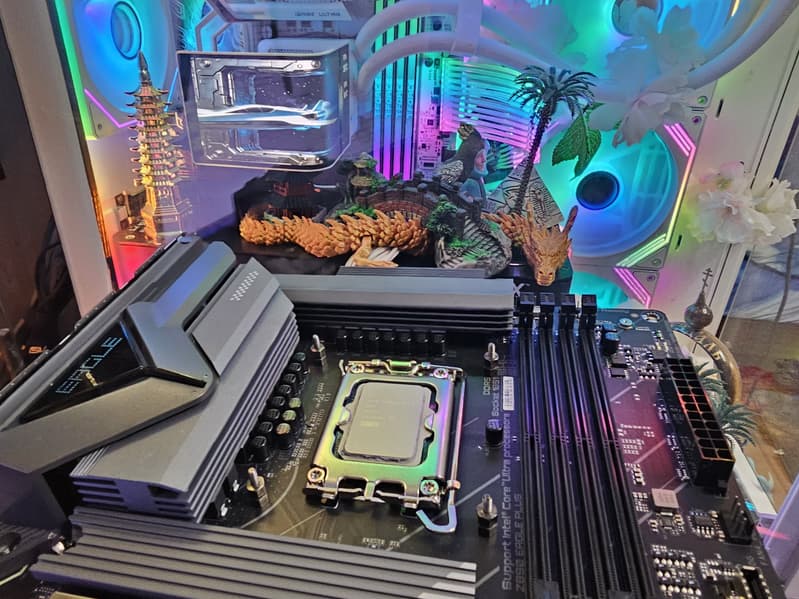

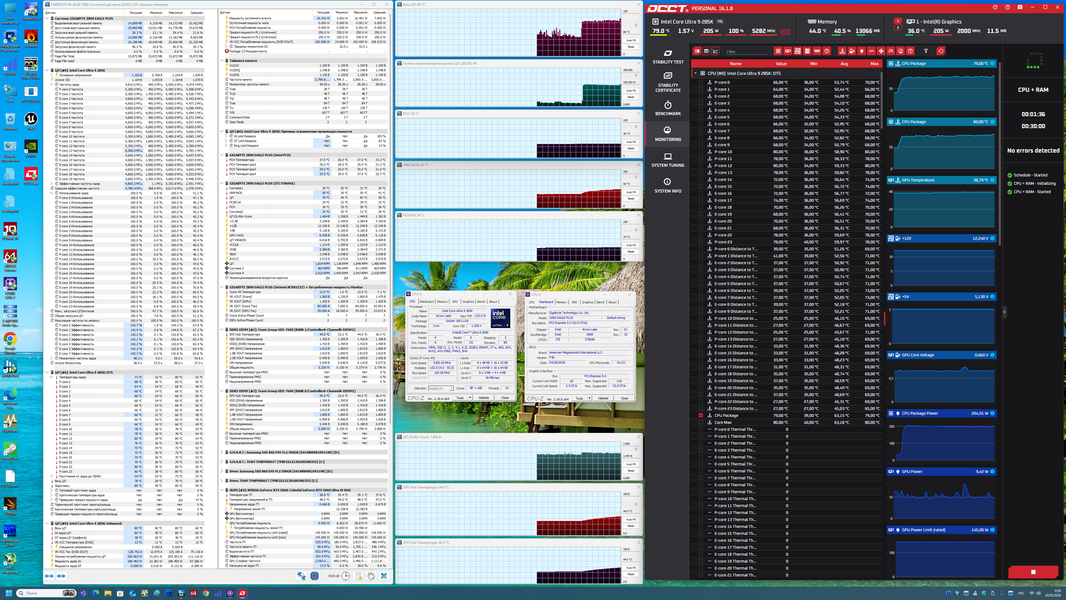

Запускаем все в режиме по умолчанию (в BIOS — профиль Intel 200S Boost). Затем нагружаем тестами OCCT.

В режиме авторазгона мы получили до 5,4 ГГц по P-ядрам, и 4.6 ГГц по всем Е-ядрам. Напомню, что начиная с поколения процессоров Core Ultra 2xx, все ядра имеют по 1 потоку, то есть гипертрейдинга (многопоточности) теперь нет. Потребление процессора достигало 205 Вт. Отмечу, что первом запуске при вхождении в настройки BIOS пользователю задается вопрос — включить ли режим Intel 200S Boost. Это по сути завуалированный авторазгон с активной технологией MCE (Multi-Core Enhancement). При активном режиме Intel 200S Boost невозможна активация настроек разгона, основанных на ИИ (нейросети).

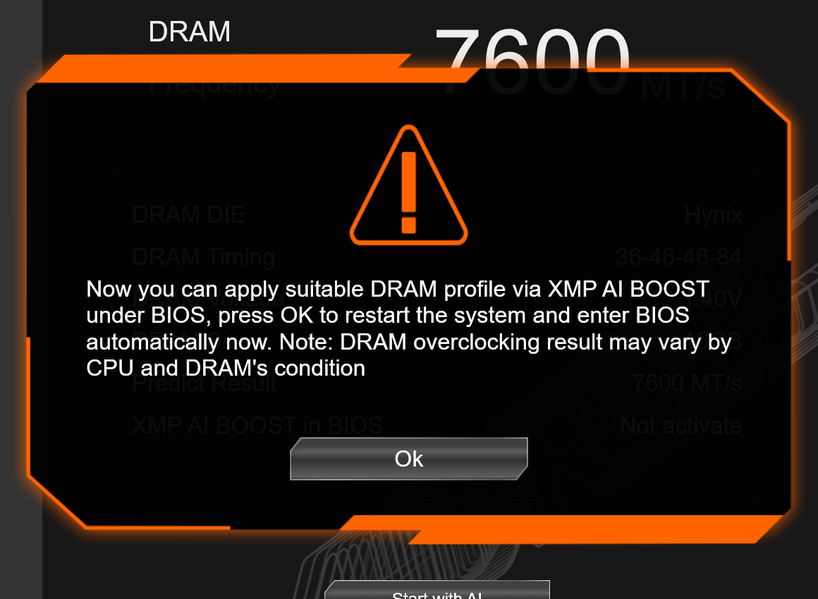

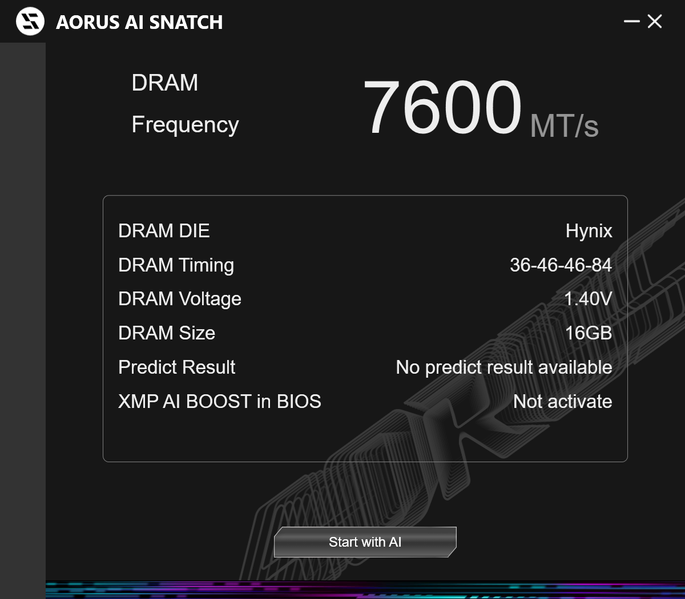

Компания в комплекте с ПО поставляет еще и утилиту AI Shatch, которая анализирует текущие модули памяти, подбирает оптимальные настройки, чтобы получить максимум производительности при сохранении стабильной работы.

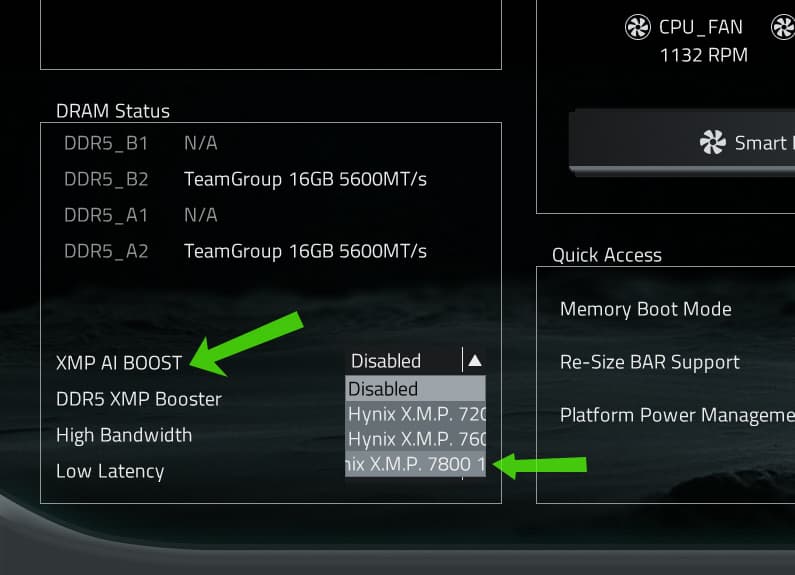

После того, как программа «дала добро» на особый интеллектуальный «буст», в настройках BIOS соответствующая опция включится, и можно будет выбрать режим с наибольшей производительностью (ну по мнению нейросети).

В данном случае AI Boost выдал режим, лишь немного превышающий тот, что заложен в XMP, это в реальных задачах дало прирост производительности не выше 1.5%. Замечу что AI Snatch «улучшает» только ОЗУ, а вот разгон CPU — это уже надо копаться в настройках BIOS, где есть свои AI настройки.

Выводы

Gigabyte Z890 Eagle Plus — материнская плата из среднеуровневой серии Eagle, имеющая умеренную стоимость: на момент публикации обзора ее розничная стоимость составляла примерно 21 тысячу рублей.

У платы имеются 17 портов USB разных видов, включая один самый быстрый на сегодня порт USB4, а также 5 портов USB 3.2 Gen1/2. Порт USB4 обеспечивает скорость передачи данных до 40 Гбит/с и поддерживает вывод изображения в формате DP.

Основной слот PCIe х16 получает от процессора 16 линий PCIe 5.0, два других имеют по 4 линии PCIe 4.0. Также плата имеет четыре слота M.2. Стоит отметить, что никакие ресурсы у данной платы не разделяются, все порты и слоты полноценно доступны всегда.

У этой модели также есть 4 порта SATA и 6 разъемов для вентиляторов. Система питания процессора весьма мощная (для платы такого уровня). Предусмотрено охлаждение каждого потенциально греющегося элемента, включая накопители в слотах M.2. В числе плюсов платы можно упомянуть широкие возможности для подключения дополнительных RGB-устройств.

А вот сетевые возможности ограничены проводным контроллером 2,5 Гбит/с, беспроводного адаптера нет, и нет даже слота M.2 E-key для установки фирменного беспроводного контроллера (хотя можно, разумеется, приобрести такой контроллер в виде обычной дискретной карты расширения PCIe).

Полный текст статьи читайте на iXBT
