Обзор материнской платы ASUS Rampage IV Black Edition на чипсете Intel X79

На самом деле, положение у LGA2011 сейчас немного странное — за последние месяцы на рынке появилось немало плат на чипсете Z87, которые по своим характеристикам практически не уступают продуктам на X79. Тут дело лишь в том, какие именно дополнительные контроллеры установили разработчики. Например, чипсет Z87 не позволяет без применения дополнительных PCI-E-мостов развести действительно большое количество линий этой шины — при создании топовой платы все исправно ставят мосты. С другой стороны,  у чипсета X79 отсутствует поддержка USB 3.0, а количество каналов SerialATA 6 Gb/s равно двум — в этом случае инженеры тоже добавляют соответствующие чипы, ликвидирующие данный недостаток. В результате получается, что, на первый взгляд,  топовые платы на Z87 аналогичны платам на X79.

Но не стоит упускать из виду один немаловажный фактор — только для платформы LGA2011 компания Intel предлагает шестиядерные процессоры, которые с помощью технологии HyperTreading могут исполнять 12 потоков команд одновременно. Кроме того, процессоры LGA2011 имеют увеличенный до 15 Мбайт кеш третьего уровня и интегрированный четырехканальный контроллер памяти. Поэтому именно характеристики процессора ставят платформу LGA2011 на ступеньку выше всех остальных платформ, включая LGA1150. За последнее время процессоры стали даже лучше, поскольку Intel выпустила новую серию на 22-нм ядре Ivy Bridge-E. Более тонкий техпроцесс и оптимизированный дизайн (кстати, теперь кристалл процессора изначально шестиядерный) позволил снизить тепловой пакет, а новое ядро обладает полной поддержкой шины PCI Express спецификации v3.0.

Таким образом, актуальность платформы LGA2011 останется довольно высокой как минимум на еще один год, и производители материнских плат не преминули воспользоваться случаем и выпустить новые или обновленные модели. В частности, компания ASUS представила плату Rampage IV Black Edition, которая предназначена как для экстремальных оверклокеров, так и для любителей игрушек. Интересно отметить, что в ассортименте ASUS есть еще три платы LGA2011 с названием Rampage IV. Это Gene, Formula и Extreme, причем каждая из них имеет свой собственный дизайн PCB. При этом различия в дизайнах довольно серьезные: Gene имеет форм-фактор MicroATX, Formula получила всего четыре слота DIMM и уменьшенное число дополнительных контроллеров, а вот Extreme — наиболее мощная и навороченная версия. Новая плата Rampage IV Black Edition по совокупности характеристик находится на одном уровне с Rampage IV Extreme, что определенно не облегчит выбор покупателя. Но мы сделаем эту задачу хотя бы вполовину более простой и сейчас перейдем к обзору версии Black Edition.

⇡#Спецификация ASUS Rampage IV Black Edition

ASUS Rampage IV Black Edition Процессор Разъем Socket LGA2011Поддержка процессоров Ivy Bridge-E (22nm)Поддержка технологии Intel Turbo Boost v2.0 Чипсет Intel X79Связь с процессором: DMI 20 Gb/s Системная память Восемь 240-контактных слотов для DDR3 SDRAM DIMMМаксимальный объем памяти 64 ГбайтПоддерживается память типа DDR3 1066/1333/1600/1866/…/2800*Возможен четырехканальный доступ к памятиПоддержка технологии Intel XMPИндикатор питания Графика Четыре слота PCI Express x16Поддержка технологии NVIDIA 4-Way SLIПоддержка технологии AMD CrossFireXБлок dip-переключателей PCIe Возможности расширения Два слота PCI Express x1Десять портов USB 2.0 (четыре встроенных, шесть дополнительных)Восемь портов USB 3.0 (шесть встроенных, два дополнительных)Звук High Definition Audio 7.1Сетевой контроллер Gigabit EthernetМодуль Wi-Fi (802.11 a/b/g/n/ac)/Bluetooth (v4.0/3.0+HS) Возможности для разгона Изменение частоты Bclk от 80 до 300 МГц с шагом 1 МГц, изменение множителяИзменение напряжения на процессоре, памяти, CSA, PLL, VTT и чипсете (PCH)Утилита ASUS TurboV EVO Дисковая подсистема Поддержка протокола SerialATA 6 Gb/s (два канала — X79, c поддержкой RAID)Поддержка протокола SerialATA 3 Gb/s (четыре канала — X79, c поддержкой RAID)Поддержка протокола SerialATA 6 Gb/s (шесть каналов — 3 x ASMedia ASM1061) Extensible Firmware Interface (EFI) Оболочка ASUS EFI BIOS2×64 Мбит Flash ROMКнопка BIOS SwitchBIOS с поддержкой Enhanced ACPI, DMI, Green, PnP FeaturesТехнология ASUS EZ Flash 2Технология ASUS CrashFree BIOS 3Технология ASUS Ai Charger+Поддержка ASUS USB BIOS FlashbackПоддержка ASUS USB 3.0 BoostПоддержка ASUS OC ProfileПоддержка ASUS SSD Secure EraseПоддержка ASUS ROG RAMDiskMulti-languages BIOS Разное Один порт для PS/2-клавиатуры и мышиКнопки включения и перезагрузкиКнопка MemOK, кнопка DirectKeyПереключатель Slow ModeПеремычка LN2 ModeСемисегментный индикатор POST-кодовМногофункциональная утилита AI Suite 3STR (Suspend to RAM)S/P-DIF Out Управление питанием Пробуждение от модема, мыши, клавиатуры, сети, таймера и USBОсновной 24-контактный разъем питания ATXДополнительный 8-контактный разъем питанияДополнительный 4-контактный разъем питанияДополнительный 4-контактный разъем питания Molex Мониторинг Отслеживание температуры процессора, чипсета и системы, напряжений, скорости вращения всех вентиляторов (8)Технология ASUS FanXpert 2Технология ASUS EPU, DiGi+ Размер Форм-фактор E-ATX, 272×305 мм (10,7×12 дюйма) Коробка с ASUS Rampage IV Black Edition выглядит мрачно.

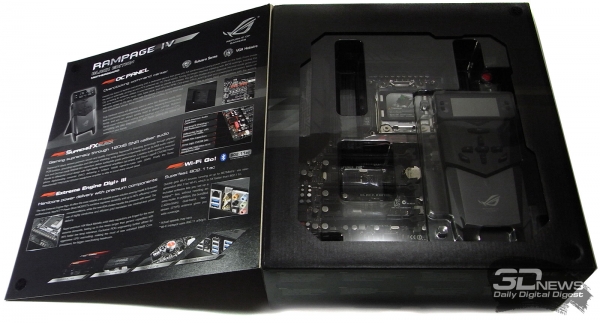

Верхняя страница откидная и на ней приведено описание некоторых фирменных технологий Верхняя крышка — откидная. На ней приведено описание некоторых фирменных технологий

В коробке можно обнаружить следующее:

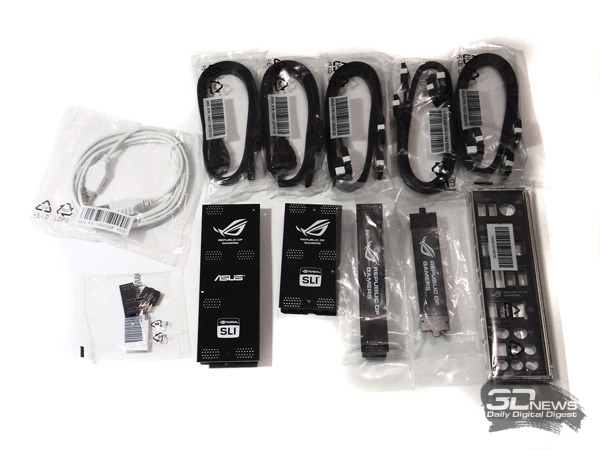

материнскую плату; руководство пользователя на английском языке; DVD-диск с ПО и драйверами; десять кабелей SerialATA; набор дополнительных коннекторов, набор наклеек на кабели; заглушку на заднюю панель корпуса; мосты SLI/3-Way SLI/4-Way SLI; мост CrossFire; антенну для модуля Wi-Fi; модуль OC Panel, 5-дюймовый бокс и соединительный кабель; усилительную пластину X-Socket; магнит с логотипом ROG; кабель ROG. Первое, на что обратят внимание опытные пользователи, это наличие соединительных мостов для технологий NVIDIA SLI и AMD CrossFireX. С этим у платы ASUS Rampage IV Black Edition полный порядок: присутствует полный набор мостов для SLI, который включает один гибкий мост для соединения двух видеокарт, а также два жестких моста для конфигураций из трех и четырех видеокарт. Также есть и один соединительный мост для графических карт AMD. Мы не зря подчеркиваем данный факт, поскольку расположение слотов PCI Express x16 на разных материнских платах несколько различается, а найти соответствующие соединительные мосты в открытой продаже практически невозможно.

К стандартным элементам комплектации можно отнести 10 кабелей SerialATA, а также набор дополнительных коннекторов, облегчающий подключение платы к корпусу. Кроме того, все платы серии Republic of Gamers комплектуются наклейками для индикации кабелей SerialATA, а также отдельным USB-кабелем для подключения к порту ROG, так что и эти компоненты можно считать стандартными.

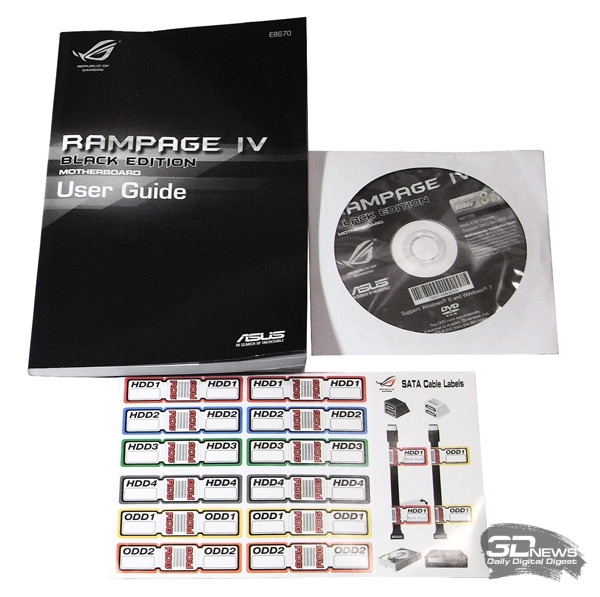

Что касается документации, то к ней нет никаких претензий: традиционно для продукции ASUS руководство пользователя максимально подробное и детальное.

Также качественно реализовано программное обеспечение: на DVD-диске записан полный набор драйверов, фирменных утилит ASUS и пробная версия антивируса Norton. Все перечисленное ПО имеет удобную установочную оболочку.

ASUS Rampage IV Black Edition комплектация 3 При установке утилит мы не рекомендуем выбирать пункт «Установить все» — больно много в списке не самых полезных программ, да и то антивирус Norton устанавливается по умолчанию — никуда вы от него не денетесь. Тут же отметим, что в коробке отсутствует диск с игрой Assassn’s Creed IV: ее нужно скачать самостоятельно и активировать при помощи карточки с серийным номером (карточка прикреплена на обратной стороне руководства пользователя). Впрочем, последнее — это вовсе не упрек в сторону ASUS: подобная схема распространения является своеобразным примером внедрения облачных технологий.

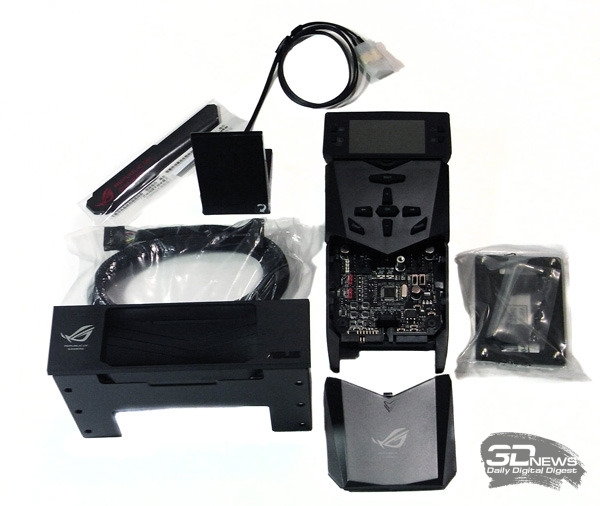

Теперь переходим к нестандартным компонентам, среди которых есть довольно интересная штуковина под названием OC Panel. Но прежде отметим наличие антенны для модуля Wi-Fi (сам модуль уже установлен на материнской плате), специальную усилительную пластину для монтажа кулеров LGA1366 и непонятный магнит с логотипом ROG. О практическом использовании OC Panel мы поговорим чуть позже, а пока поделимся первыми впечатлениями от этого устройства.

Честно говоря, дизайн и пластик OC Panel оставляет желать лучшего: на ощупь устройство напоминает электронные игры 80-х годов. Причем экран, судя по всему, явился прямиком из того самого славного прошлого, как и большие резиновые кнопки. Однако мы не исключаем, что инженеры ASUS намеренно пошли на подобное удешевление, исходя из расчета, что большинство будет использовать встроенную в корпус конфигурацию OC Panel. Для этого необходимо повернуть экран на 90 градусов и вставить панель в специальный 5-дюймовый бокс, который есть в комплекте. Полученный результат выглядит следующим образом:

Eсли у вас черный корпус — то вам повезло Eсли у вас черный корпус — то вам повезло

Тут же отметим, что у OC Panel одна панель съемная — под ней расположено немало всего полезного, но об этом мы поговорим в уже разделе разгона.

⇡#Плата ASUS Rampage IV Black Edition

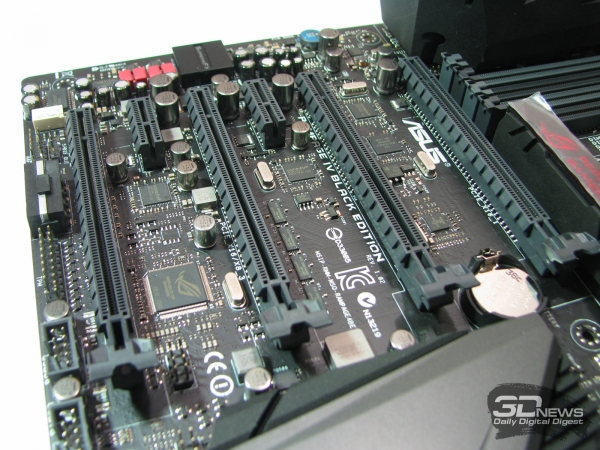

Материнская плата ASUS Rampage IV Black Edition выполнена по классической схеме с четырьмя слотами PCI Express x16. Причем данные слоты расположены со значительными промежутками, что позволяет на практике установить четыре мощные видеокарты с двухслотовой системой охлаждения. Расположение остальных компонентов практически стандартное: по обе стороны от процессорного гнезда распаяны группы слотов DIMM — по четыре слота в группе, а преобразователь питания вынесен на правый край платы. Уложиться в габариты форм-фактора ATX не получилось, поэтому разработчики увеличили PCB на один дюйм, в результате чего плата стала соответствовать форм-фактору E-ATX.

Наиболее интересным моментом для рассмотрения, пожалуй, является схема распределения линий шины PCI Express (поддерживается спецификация v3.0). Поскольку чипсет X79 поддерживает только 40 линий, то разработчики реализовали следующие конфигурации (нумерация от процессора): 16+0+16+0, 16+8+16+0 и 16+8+8+8.

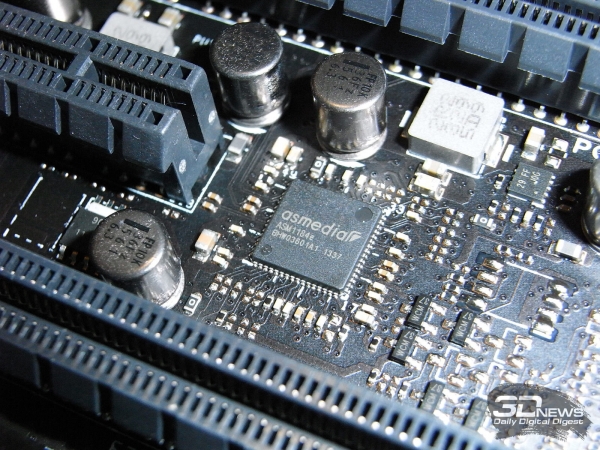

Кроме того, инженеры ASUS увеличили количество доступных линий при помощи установки дополнительного PCI-E-моста ASMedia ASM1184e (1 → 4 линии).

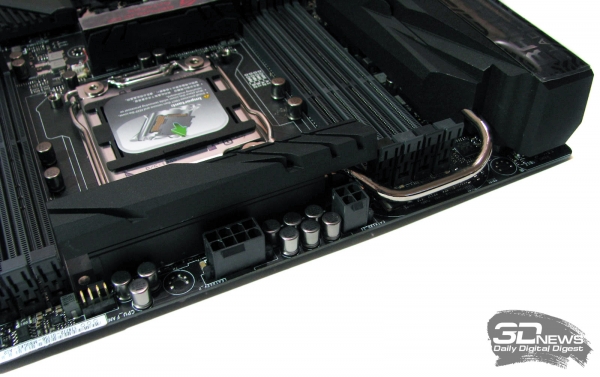

Тут же отметим, что на плате расположены два слота PCI Express x1, причем оба имеют разрезную заднюю стенку. На этот момент стоит обратить внимание тем пользователям, которые планируют установить в них слабые видеокарты для подключения большого количества мониторов. Кстати, силовая подсистема платы выполнена на очень высоком уровне: помимо основного, 24-контактного разъема (на нижнем краю), она включает три дополнительных разъема. Два из них расположены на правом краю — это восьми- и четырехконтактные разъемы (можно использовать только один из них).

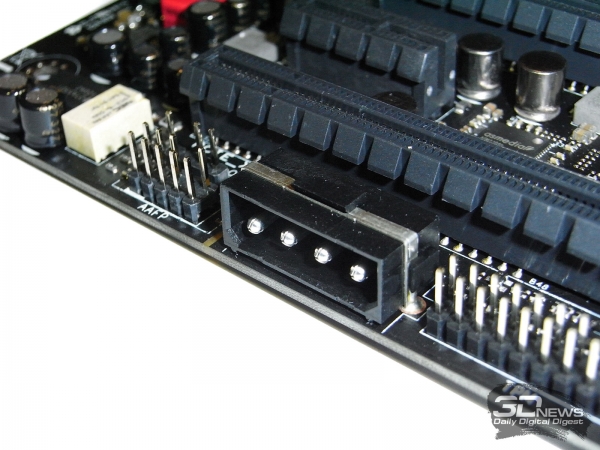

Третий разъем, вынесенный на левый край платы, имеет конструктив типа Molex и ориентирован параллельно плоскости платы.

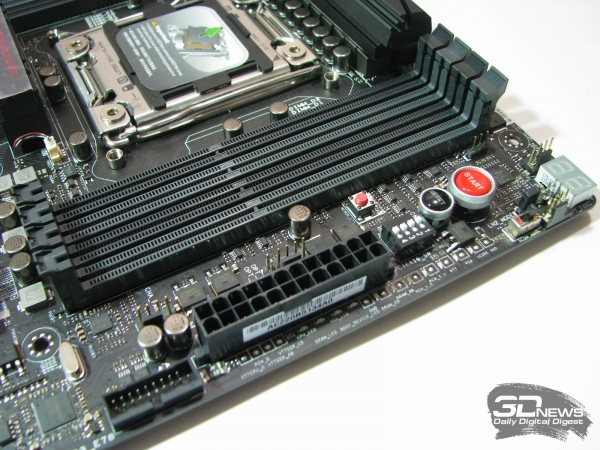

Если с установкой видеокарт все более-менее понятно, то с расположением модулей памяти все довольно непросто — пользователю придется заглянуть в документацию.

Все восемь 240-контактных слотов DIMM практически одинаково окрашены, что также не облегчает данную задачу.

Тут же отметим, что плата поддерживает память стандарта DDR3–1066/1333/1600/1866 — и вплоть до DDR3–2800 в режиме разгона. Максимальный объем памяти равен 64 Гбайт. И как только на плату подается напряжение, загорается подсветка кнопок запуска и перезагрузки, а также красная полоска в верхней области платы.

Пара слов о системе охлаждения. На плате установлено три радиатора: один на чипсете и два на преобразователе питания. Причем с помощью тепловой трубки два последних объединены. Если принять во внимание наличие восьми 4-контактных разъемов для подключения вентиляторов, можно сделать вывод, что в целом система охлаждения платы соответствует ее топовому уровню.

⇡#Возможности расширения

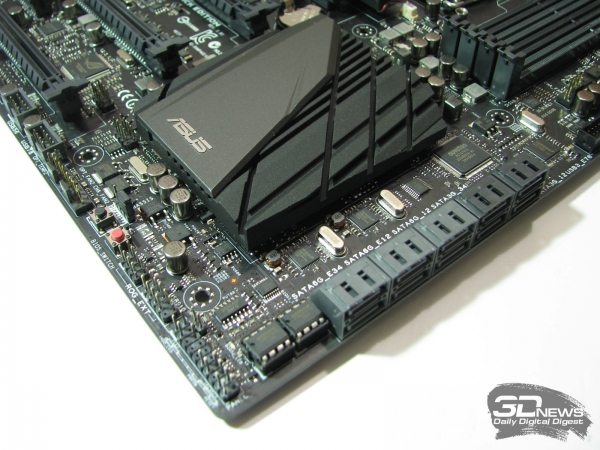

Плата ASUS Rampage IV Black Edition, благодаря чипсету Intel X79, поддерживает четыре канала SerialATA 3 Gb/s и два канала SerialATA 6 Gb/s. Все порты расположены около чипсета и ориентированы параллельно плоскости платы. При этом порты 6 Gb/s окрашены в серый цвет, а порты 3 Gb/s черные.

Также на плате установлено три дополнительных чипа ASMedia ASM1061, каждый из которых поддерживает по два канала SerialATA 6 Gb/s. Два из них уместились около чипсета — там же расположены и соответствующие порты SATA (окрашены в серый цвет; крайние слева). Третий чип находится около задней панели и обслуживает два eSATA-разъема (они, соответственно, расположены на панели).

На плате установлено три таких чипа На плате установлено три таких чипа

В результате общее количество подключаемых накопителей доведено до 12 (четыре SerialATA 3 Gb/s и восемь SerialATA 6 Gb/s). Также на плате установлено 10 портов USB 2.0: четыре расположены на задней панели, а еще шесть подключаются при помощи планок (нет в комплекте). Если поддержка USB 2.0 реализована силами чипсета Intel X79, то для поддержки шины USB 3.0 инженерам ASUS пришлось установить четыре (!) дополнительных контроллера. Из них три являются полноценными USB3.0-контроллерами ASMedia ASM1042, каждый из которых поддерживает по два порта. Четвертый чип — ASMedia ASM1074 — является хабом: он распараллеливает два порта на четыре. В результате плата поддерживает восемь портов USB 3.0, шесть из которых выведены на заднюю панель платы, а еще два подключаются при помощи планки (нет в комплекте).

На плате установлено три таких чипа На плате установлено три таких чипа

USB 3.0 хаб Хаб USB 3.0

Используя расширенные режимы работы контроллеров ASMedia ASM1042, компания ASUS разработала технологию USB 3.0 Boost, повышающую теоретическую пропускную способность интерфейса в 1,7 раза.

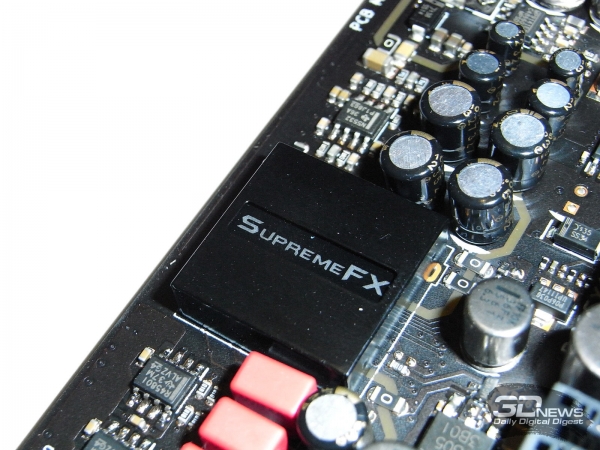

Плата ASUS Rampage IV Black Edition поддерживает восьмиканальный звук, а в качестве кодека используется чип из серии SupremeFX. Какой именно это чип — выяснить довольно затруднительно, поскольку он закрыт массивным защитным экраном.

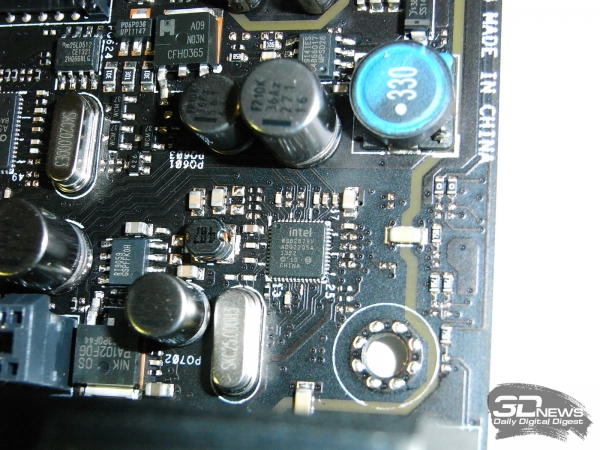

Также на плате установлен гигабитный сетевой контроллер Intel 82579V. Он подключен к отдельной линии шины PCI Express, а соответствующий разъем (RJ-45) выведен на заднюю панель.

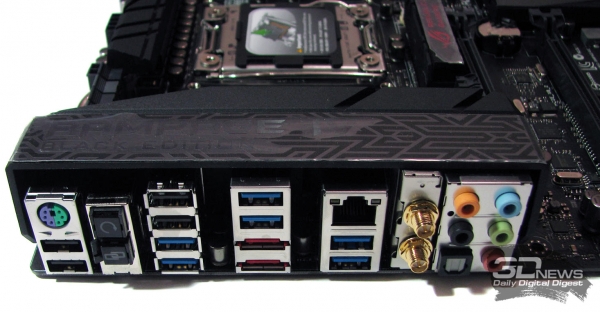

Последняя выглядит довольно насыщенно.

На панели установлен оптический S/P-DIF-выход, кнопка для сброса настроек CMOS, а также кнопка ROG/Flashback, которая запускает одноименную функцию диагностики или функцию восстановления прошивки BIOS — в зависимости от статуса системы и использования порта ROG. Кстати на ROG-порт (верхний порт USB 2.0 в третьем слева блоке) всегда подается дежурное напряжение, что позволяет заряжать от него различные мобильные устройства даже при выключенном компьютере. А для зарядки гаджетов Apple при запущенной системе Windows используется утилита ASUS Ai Charger. Тут же отметим, что на панели расположен модуль беспроводной связи Wi-Fi (802.11 a/b/g/n/ac)/Bluetooth (v4.0/3.0+HS), для использования которого необходимо подключить антенну из комплекта.

Традиционная схема компонентов платы представлена ниже.

Теперь обратите внимание на правый нижний угол платы, в котором сосредоточено довольно много дополнительных функций.

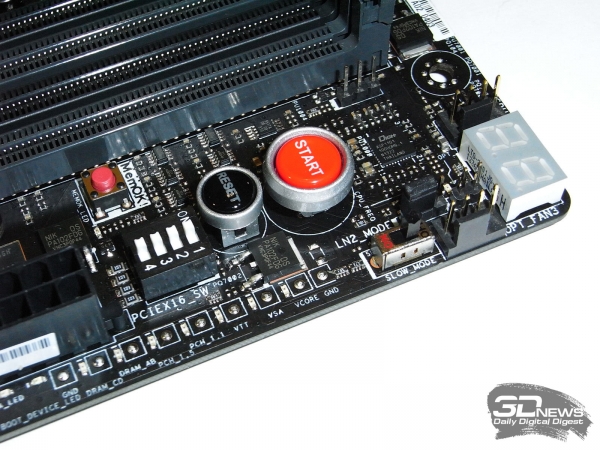

В частности, там расположены кнопки запуска и перезагрузки, семисегментный индикатор POST-кодов для начальной диагностики системы, dip-переключатель SLOW_MODE и перемычка LN2_Mode (предназначены для криогенных систем охлаждения), блок dip-переключателей для управления слотами PCI Express x16 (отключение слотов при старте на сверхнизких температурах), группа контактных площадок для ручного мониторинга напряжений и кнопка MemOK, которая гарантирует успешный старт на безопасных настройках памяти в случае переразгона последней.

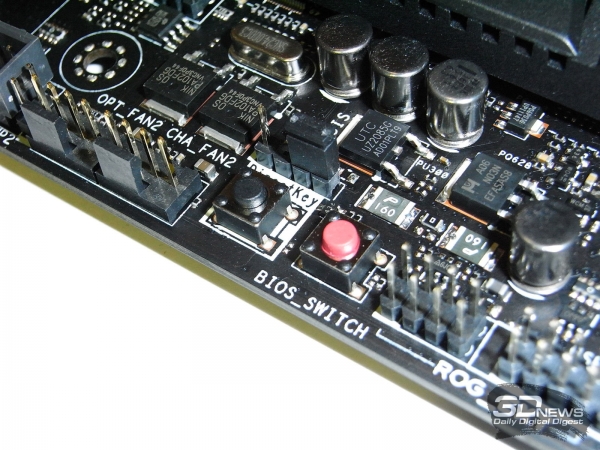

Также на левом краю платы установлены кнопки DirectKey и BIOS_Switch.

Обе относятся к BIOS, причем DirectKey обеспечивает принудительный вход в BIOS при последующей перезагрузке вне зависимости от текущих настроек, а BIOS_Switch, как нетрудно догадаться из названия, предназначена для переключения между двумя микросхемами BIOS.

Так мы плавно подошли к обзору настроек BIOS.
