Обзор материнской платы ASRock Z87 Extreme4/TB4 на чипсете Intel Z87
В 2013 году все ведущие производители материнских плат сконцентрировались на выпуске топовых продуктов на чипсете Intel Z87. В результате верхний ценовой сегмент был довольно быстро насыщен новыми моделями, и новизна платформы LGA1150 несколько угасла. Поэтому в 2014 году гонка снизила обороты — и компании перешли на выпуск плат, более приближенных к потребностям обычного пользователя. Это платы среднего уровня, которые характеризуются уменьшенным количеством дополнительных модулей и контроллеров, но по количеству слотов PCI Express x16 не уступают более старшим моделям. В данном случае неписанным стандартом стало наличие трех PEG-слотов и, само собой, поддержка технологий NVIDIA SLI и AMD CrossFireX.
Компания ASRock пополнила свой ассортимент платой Z87 Extreme4, которая как раз относится к среднему уровню. Причем данный продукт выпускается в двух версиях: с поддержкой интерфейса Intel Thunderbolt и без нее. Мы протестируем первую, в названии которой поддержка этой технологии даже отражена — появилось добавочное обозначение /TB4. Откровенно говоря, мы пока не в восторге от упомянутой технологии Intel, поскольку количество устройств с интерфейсом Thunderbolt крайне мало. И пока нет ощущения, что подобные устройства в ближайшем будущем завоюют широкую популярность. Поэтому если бы мы могли выбирать между поддержкой Thunderbolt и какой-либо другой потенциально полезной технологией (как, например, наличие на плате слота Mini PCI Express для SSD-накопителей), то мы бы выбрали последнюю. Тем не менее в нашу тестовую лабораторию попала именно эта плата — на ее примере мы и рассмотрим, что инженеры ASRock предлагают пользователям в 2014 году.
⇡#Спецификация ASRock Z87 Extreme4/TB4
ASRock Z87 Extreme4/TB4 Процессор Разъем Socket LGA1150Поддержка технологии Intel Turbo Boost 2.0 Чипсет Intel Z87 (PCH)Связь с процессором: DMI 20 Gb/s Системная память Четыре 240-контактных слота для DDR3 SDRAM DIMMМаксимальный объем памяти 32 ГбайтПоддерживается память типа DDR3 1066/1333/1600/1866*/…/2933*+Возможен двухканальный доступ к памятиПоддержка технологии Intel XMP Графика Три слота PCI Express x16Поддержка технологии AMD CrossFireXПоддержка технологии NVIDIA SLI/3-Way SLIПоддержка Intel HD Graphics Возможности расширения Два 32-битных PCI Bus Master слотаОдин слот PCI Express x1Восемь портов USB 2.0 (два встроенных, шесть дополнительных)Семь портов USB 3.0 (четыре встроенных, два дополнительных, один интегрированный) поддержка ASRock XFast USBЗвук High Definition Audio 7.1Сетевой контроллер Gigabit Ethernet Возможности для разгона Изменение частоты Bclk от 90 до 300 МГц с шагом 0,1 МГц; изменение множителей CPU, PCIe/DMIИзменение напряжения на процессоре, памяти, CSA, Input, Cache и чипсете (PCH)Утилита ASRock A-Tuning Дисковая подсистема Поддержка протокола SerialATA 6 Gb/s (шесть каналов — Z87, c поддержкой RAID)Поддержка протокола SerialATA 6 Gb/s (два канала — ASMedia ASM1061) UEFI 2×64 Мбит Flash ROMПереключатель микросхемы BIOSAMI BIOS с поддержкой Enhanced ACPI, DMI, Green, PnP FeaturesТехнология ASRock Instant FlashТехнология ASRock Internet FlashТехнология ASRock XFast USBТехнология ASRock XFast LANПоддержка ASRock XFast ChargerПоддержка ASRock XFast RAMПоддержка ASRock Crashless BIOSТехнология ASRock OMG (Online Management Guard)Поддержка ASRock UEFI System BrowserПоддержка ASRock UEFI Tech ServiceПоддержка ASRock Restart to UEFIПоддержка ASRock Dehumidifier FunctionПоддержка профилей CMOS Разное Одинпоследовательныйпорт, один порт для PS/2-клавиатуры или мышиКнопки включения и перезагрузки, кнопка сброса CMOSСемисегментный индикатор POST-кодовSTR (Suspend to RAM)S/P-DIF Out Управление питанием Пробуждение от модема, мыши, клавиатуры, сети, таймера и USBОсновной 24-контактный разъем питания ATXДополнительный 8-контактный разъем питания Мониторинг Отслеживание температуры процессора, системы, напряжений, скорости вращения всех (6) вентиляторовПоддержка ASRock FAN-Tastic Tuning Размер Форм-фактор ATX, 244×305 мм (9,6×12 дюйма) Коробка с платой ASRock Z87 Extreme4/TB4 выполнена преимущественно в серых тонах.
⇡#Комплектация
В коробке обнаруживается следующее:
материнская плата; многоязычное руководство пользователя; краткое описание настроек BIOS + краткое описание фирменных утилит; DVD-диск с ПО и драйверами; четыре кабеля SerialATA; заглушка на заднюю панель корпуса; мост SLI. Для платы стоимостью около $210 (на начало 2014 года) ее комплектация выглядит несколько бедноватой. В частности, за эти деньги покупатель получает четыре кабеля SerialATA (без переходников питания) и мост SLI для соединения двух видеокарт NVIDIA.
К основному руководству претензий нет: это увесистая книжка с краткой информацией о функциях платы, которая продублирована на большом количестве языков. Но вот небольшая брошюра (на английском языке) с описанием настроек BIOS стала еще тоньше, чем была, описание настроек теперь еще короче, а информация о фирменных утилитах вообще практически беcполезна.
Также отметим, что DVD-диск имеет полный набор драйверов и утилит, а также пробные версии пакетов Norton Internet Security и CyberLink MediaEspresso 6.5. Установка ПО осуществляется через удобную оболочку.
⇡#Плата ASRock Z87 Extreme4/TB4
Насчет мрачных плат мы, пожалуй, воздержимся от комментариев, хотя ASRock Z87 Extreme4/TB4 дает массу поводов высказаться.
На плате установлено три слота PCI Express x16, причем распределение линий осуществляется по схемам 16+0+0, 8+8+0 и 8+4+4 (нумерация от процессорного гнезда).
Кроме этого, на плате установлен один слот PCI Express x1 и два слота PCI. Что касается последних, то их функциональность обеспечивает дополнительный чип ASMedia ASM1083.
Несмотря на наличие трех PEG-слотов, инженеры ASRock обошлись стандартным набором разъемов питания. В частности, основной, 24-контактный разъем расположен на нижнем краю платы, а дополнительный, 8-контактный — на правом краю.
На плате установлено четыре 240-контактных слота DIMM для модулей памяти DDR3, причем без какой-либо цветовой индикации. Чтобы догадаться, как активировать двухканальный режим, придется лезть в инструкцию.
Отметим, что плата поддерживает память стандарта DDR3 с частотами 1066/1333/1600 МГц, а также с любыми частотами вплоть до DDR3–4000 МГц в режиме разгона; максимальный объем памяти равен 32 Гбайт. К сожалению, плата никак не сообщает пользователю, подается на нее питание — или нет.
⇡#Возможности расширения
Плата ASRock Z87 Extreme4/TB4, благодаря чипсету Z87, поддерживает шесть каналов SerialATA 6 Gb/s. Все порты расположены около чипсета и ориентированы параллельно плоскости платы.
В этом же блоке расположены еще два порта SerialATA 6 Gb/s, функциональность которых реализована при помощи дополнительного контроллера ASMedia ASM1061.
Тут же упомянем еще одну фирменную особенность материнских плат ASRock: на задней панели платы расположен один порт SerialATA 6 Gb/s, который делит один канал с портом SATA3_A2.
Что касается поддержки последовательной шины USB, то разработчики реализовали восемь портов USB 2.0 с помощью чипсета Z87, два из которых расположены на задней панели, а остальные шесть подключаются с помощью планок (нет в комплекте). Кроме этого, плата поддерживает семь портов USB 3.0 с помощью чипсета Z87 и дополнительного хаба ASM 1074.
Четырехпортовый USB 3.0-хаб
На задней панели расположено четыре порта USB 3.0, еще два подключаются при помощи планки (нет в комплекте), а последний порт установлен непосредственно на плату, рядом с семисегментным индикатором. Его удобно использовать для установки различных аппаратных ключей защиты, так как в этом случае ключ будет спрятан в системном блоке.
Подобную схему увеличения количества портов USB 3.0 при помощи хаба используют многие производители. Ее минусом является разделение пропускной способности при использовании большого количества устройств, а плюс заключается в том, что не нужно ставить драйверы к дополнительному чипу (для системы хаб совершенно прозрачен). Тут же отметим, что плата поддерживает технологию ASRock XFast USB, которая теоретически увеличивает скорость интерфейса USB 3.0.
Плата ASRock Z87 Extreme4/TB4 имеет восьмиканальный звук Intel High Definition Audio, а в качестве кодека используется чип ALC1150 в солидном металлическом защитном корпусе.
Теперь пара слов о сети: на плате установлен гигабитный сетевой контроллер Intel i217V (PHY).
Соответствующий разъем (RJ-45) расположен на задней панели, весьма плотно набитой всевозможными интерфейсами.
Обратите внимание, что на плате установлено четыре видеовыхода (DVI, HDMI, два Thunderbolt), входы HDMI и DisplayPort, внешний порт SerialATA, оптический S/P-DIF-выход, а также один порт PS/2. Тут же отметим, что плата поддерживает один COM-порт при помощи соответствующей планки (нет в комплекте).
Для поддержки интерфейса Thunderbolt на плату был установлен соответствующий чип производства компании Intel.
Дополнительные функциональные элементы сосредоточены в левом нижнем углу платы. В частности, там находятся кнопки для включения (Power) и перезагрузки системы (Reset), кнопка сброса CMOS, встроенный порт USB 3.0, семисегментный индикатор POST-кодов, две микросхемы BIOS (основная и резервная), а также dip-переключатель для выбора активной микросхемы.

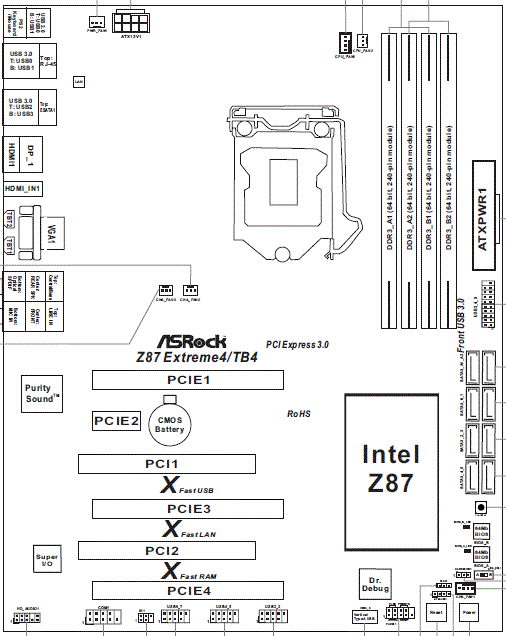

Но прежде чем переходить к обзору BIOS, приведем традиционную схему компонентов.
