Обзор материнской платы ASRock Z87 OC Formula на чипсете Intel Z87
К производителям первого эшелона компанию ASRock можно отнести уже давно. Это раньше она брала исключительно ценами —, а теперь и качеством, и количеством. Более того, у ASRock были и платы самого высокого уровня —, но вот они-то как раз и не могли на равных соперничать с топовыми платами конкурентов: не хватало продуманности и проработки, а также чего-нибудь своего, фирменного. Похоже, тайваньцы решили покончить с таким положением дел, сделав ставку на необычные технологии и фишки, которых нет у конкурентов. Ну кто еще догадался бы распределить по плате целых 12 датчиков температуры и снабдить эту конструкцию OLED-экраном?
⇡#Спецификация ASRock Z87 OC Formula
ASRock Z87 OC Formula Процессор Разъем Socket LGA1150Поддержка технологии Intel Turbo Boost 2.0 Чипсет Intel Z87 (PCH)Связь с процессором: DMI 20 Gb/s Системная память Четыре 240-контактных слота для DDR3 SDRAM DIMMМаксимальный объем памяти 32 ГбайтПоддерживается память типа DDR3 1066/1333/1600/1866*/…/3000*+Возможен двухканальный доступ к памятиПоддержка технологии Intel XMP Графика Четыре слота PCI Express x16Поддержка технологии AMD CrossFireXПоддержка технологии NVIDIA SLI/4-Way SLIПоддержка Intel HD Graphics Возможности расширения Два слота PCI Express x1Один слот Mini PCI ExpressВосемь портов USB 2.0 (два встроенных, шесть дополнительных)Двенадцать портов USB 3.0 (восемь встроенных, четыре дополнительных, один интегрированный) поддержка ASRock XFast USBЗвук High Definition Audio 7.1Сетевой контроллер Gigabit Ethernet Возможности для разгона Изменение частоты Bclk от 90 до 300 МГц с шагом 0,1 МГц Изменение множителей CPU, PCIe/DMIИзменение напряжения на процессоре, памяти, CSA, Input, Cache и чипсете (PCH)Утилита ASRock Formula Drive Дисковая подсистема Поддержка протокола SerialATA 6 Gb/s (шесть каналов — Z87, c поддержкой RAID)Поддержка протокола SerialATA 6 Gb/s (четыре канала — 2 х ASMedia ASM1061) UEFI 2×64 Мбит Flash ROMПереключатель микросхемы BIOSAMI BIOS с поддержкой Enhanced ACPI, DMI, Green, PnP FeaturesТехнология ASRock Instant FlashТехнология ASRock Internet FlashТехнология ASRock XFast USBТехнология ASRock XFast LANПоддержка ASRock XFast ChargerПоддержка ASRock XFast RAMПоддержка ASRock Crashless BIOSТехнология ASRock OMG (Online Management Guard)Поддержка ASRock UEFI System BrowserПоддержка ASRock UEFI Tech ServiceПоддержка ASRock Restart to UEFIПоддержка ASRock Dehumidifier FunctionПоддержка профилей CMOS Разное Один последовательный порт, один порт для PS/2-клавиатуры или мышиКнопки включения и перезагрузки, кнопка сброса CMOSКнопки управления:»+»,»-», «Menu«Блок переключателей PEG-слотовПереключатели режимов Slow и LN2Поддержка V-ProbeВспомогательный OLED-экранSTR (Suspend to RAM)S/P-DIF Out Управление питанием Пробуждение от модема, мыши, клавиатуры, сети, таймера и USBОсновной 24-контактный разъем питания ATXДва дополнительных 8-контактных разъема питанияДополнительный 4-контактный разъем питания Molex Мониторинг Отслеживание температуры процессора, напряжений, скорости вращения всех (8) вентиляторов, набор термосенсоров (14)Технология FAN-Tastic Tuning Размер Форм-фактор E-ATX, 267×305 мм (10,5×12 дюймов) Коробка с платой ASRock Z87 OC Formula очень массивная и довольно тяжелая, но, к сожалению, у нее отсутствует ручка для переноски.
Верхняя часть коробки выполнена в виде откидывающейся страницы, на которой приведены описания некоторых фирменных технологий ASRock.
⇡#Комплектация
В комплект поставки входит:

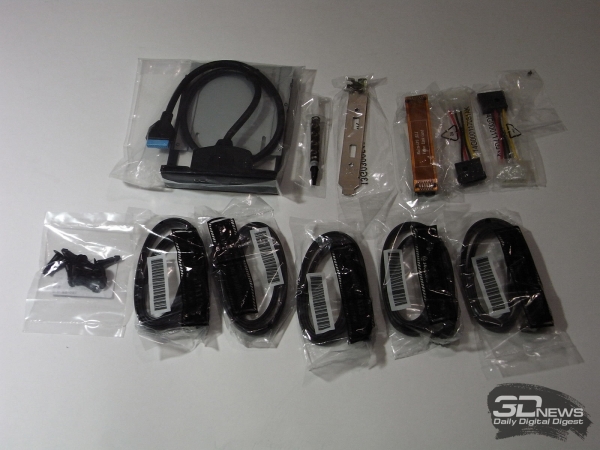

материнская плата; многоязычное руководство пользователя; краткое описание настроек BIOS + краткое описание фирменных утилит; DVD-диск с ПО и драйверами; десять кабелей SerialATA и два переходника питания (два разъема); планка с двумя внешними портами USB 2.0 и усилительная пластина; термопаста GELID GC-Extreme; набор пластиковых «пеньков»; заглушка на заднюю панель корпуса; гибкий мост SLI. На первый взгляд, комплектация неплохая, однако, если принять во внимание размеры коробки и особенно цену платы (в конце 2013 года она составляла приблизительно 10 000 рублей), нам хотелось бы большего. Покупатель получает полный набор кабелей SerialATA, пару переходников питания, панель с двумя внешними портами USB 3.0 (на лицевую часть корпуса; цвет черный), а также один гибкий мост для соединения двух видеокарт NVIDIA в SLI. Упомянутая панель позволяет установить в нее 2,5-дюймовый жесткий диск (например, SSD), или же пользователь может демонтировать порты и вывести их на заднюю часть корпуса, для чего предусмотрена специальная усилительная пластина. А поскольку плата разработана с прицелом на оверклокинг, в ее комплектацию включен набор пластиковых «пеньков» для монтажа открытого стенда, а также тюбик довольно качественной термопасты GELID GC-Extreme (в рознице такой тюбик стоит более 300 рублей).
Финальный штрих — все элементы комплектации, за исключением бумажных брошюр, сложены в забавный замшевый мешочек.
Что касается основного руководства пользователя, то оно выполнено на довольно высоком уровне. Весьма увесистая книжка содержит краткую информацию о функциях платы и основных этапах сборки системы — этот текст продублирован на большом количестве языков. Вторая брошюра намного тоньше и выполнена только на английском языке — в ней присутствует описание настроек BIOS, а также крайне скупая информация о фирменных утилитах (в этом обзоре больше информации, чем в упомянутой брошюре).
Отметим, что DVD-диск имеет полный набор драйверов и утилит, а также пробные версии пакетов Norton Internet Security и CyberLink MediaEspresso 6.5. Установка ПО осуществляется через удобную оболочку.
⇡#Плата ASRock Z87 OC Formula
Если честно, то мы уже порядком устали от полностью черных материнских плат — и поэтому ASRock Z87 OC Formula встретили с большим энтузиазмом. Желтый цвет хоть как-то разбавляет эту повсеместную черноту. Впрочем, среди разработчиков материнских плат явно присутствует некий заговор по «очернению», и данная плата имеет весьма специфическую особенность: все установленные контроллеры покрыты черным лаком, который практически полностью скрывает их маркировку. Поэтому фотографии чипов мы возьмем из других обзоров.

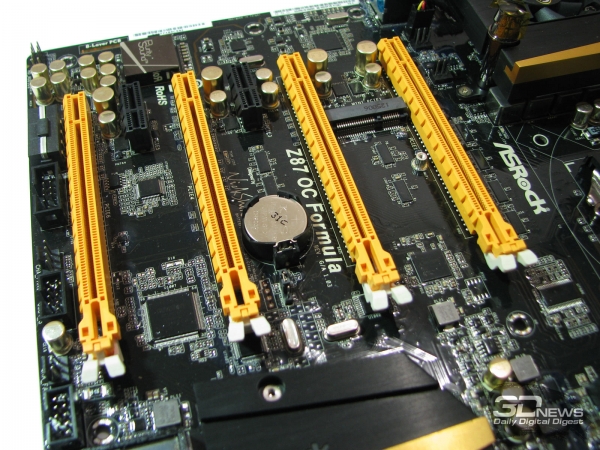

На плате установлено четыре слота PCI Express x16, причем распределение линий осуществляется по схемам 16+0+0+0, 8+0+8+0, 8+4+4+0 и 8+4+4+4 (нумерация от процессорного гнезда). Тут же отметим, что слоты установлены через значительные промежутки, поэтому пользователь без проблем установит четыре видеокарты с двойными системами охлаждения. Причем инженерам ASRock удалось расположить слоты без увеличения ширины платы, но в глубину она все-таки несколько выросла — по своим габаритам Z87 OC Formula соответствует спецификации E-ATX.

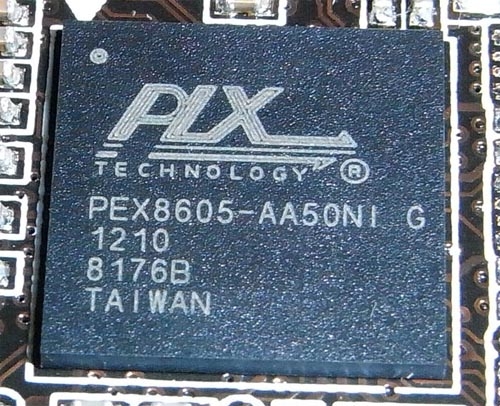

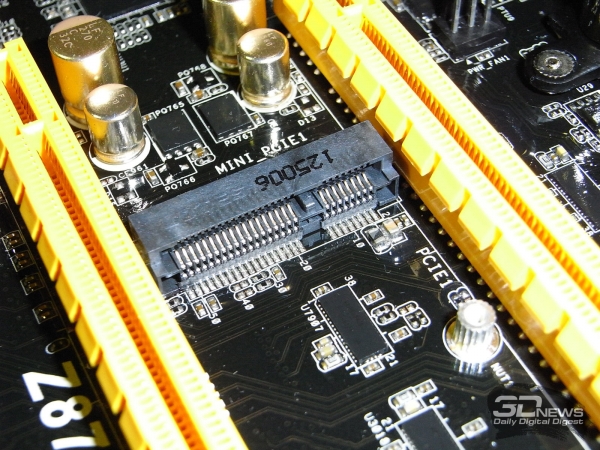

Кроме этого, на плате установлено два слота PCI Express x1 и один слот Half-Mini PCI Express. Подобная функциональность потребовала увеличения количества линий шины PCI Express, для чего на плату был установлен соответствующий PCI-E-мост PEX8605 производства компании PLX Technology.
В последний слот пользователь может установить либо соответствующую карту расширения, либо SSD-диск, либо же в нем уже может стоять модуль беспроводной связи Wi-Fi/Bluetooth (для версии ASRock Z87 OC Formula/ас). Тут же отметим, что большинство SSD-дисков в исполнении mSATA подразумевают установку в слот Mini PCI Express — и из-за иного положения фиксатора не могут быть установлены в нашу плату штатным образом.

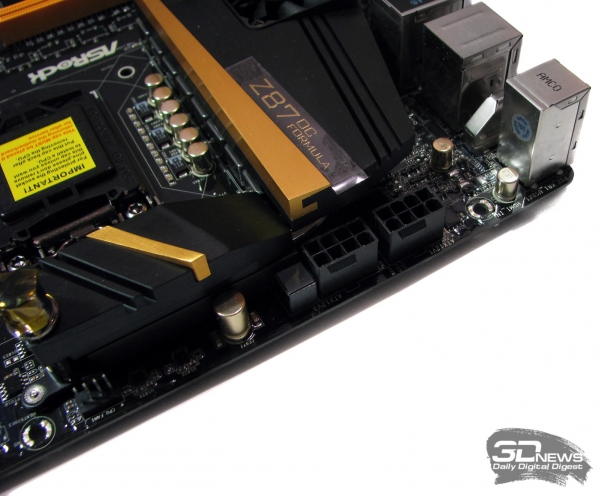

Ориентация материнской платы на оверклокинг и на поддержку большого количества видеокарт заставила разработчиков увеличить количество разъемов питания. Так, помимо основного, 24-контактного разъема, расположенного на нижнем краю платы, на плате установлены два дополнительных, 8-контактных разъема на правом краю

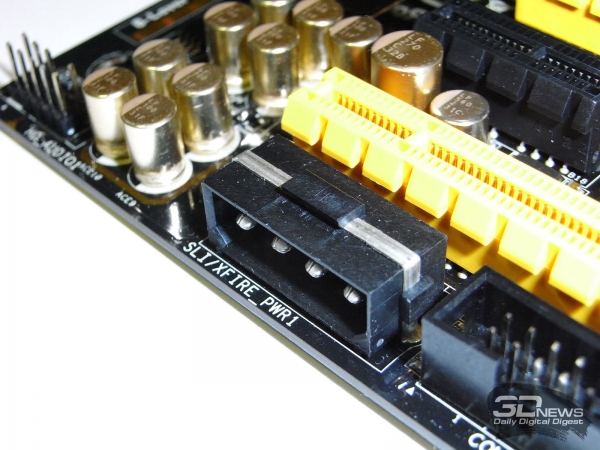

Для работы достаточно задействовать только один разъем и дополнительный 4-контактный разъем типа Molex, который установлен на левом краю платы и ориентирован параллельно плоскости.

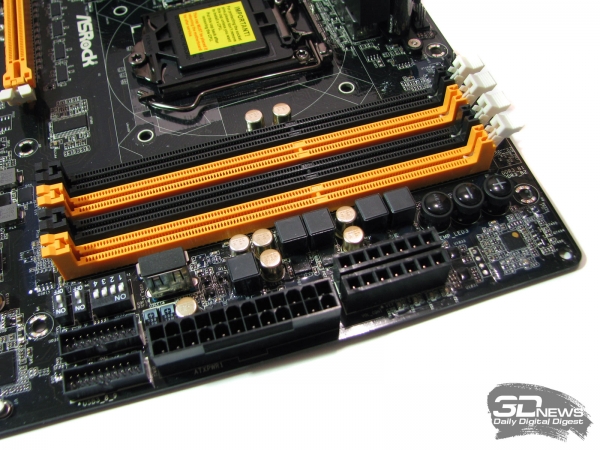

На плате расположены четыре 240-контактных слота DIMM для модулей памяти DDR3, с цветовой индикацией, которая облегчает установку модулей в двухканальный режим.
Отметим, что плата поддерживает память стандарта DDR3 с частотами 1066/1333/1600 МГц, а также любыми частотами вплоть до DDR3–4000 МГц в режиме разгона; максимальный объем памяти равен 32 Гбайт.
Рядом со слотами DIMM можно найти много всего интересного. Во-первых, это два блока для ручного мониторинга напряжений (в ASRock этот модуль называют V-Probe), во-вторых — блок из трех кнопок »+»,»-» и «Menu», которые понадобятся нам при разгоне. В-третьих, при экстремальном разгоне оверклокеру может пригодиться возможность отключить некоторые из PEG-слотов, для чего предназначен блок из четырех dip-переключателей. Рядом с ним расположены еще два полезных переключателя, активирующие режимы Slow и LN2 (также необходимые при разгоне с использованием жидкого азота). И чтобы в этот район платы больше не возвращаться, отметим наличие двух разъемов для подключения четырех внешних портов USB 3.0, а также наличие встроенного вертикального порта USB 3.0, который можно использовать, например, для установки аппаратного ключа защиты дорогостоящего ПО.
⇡#Возможности расширения

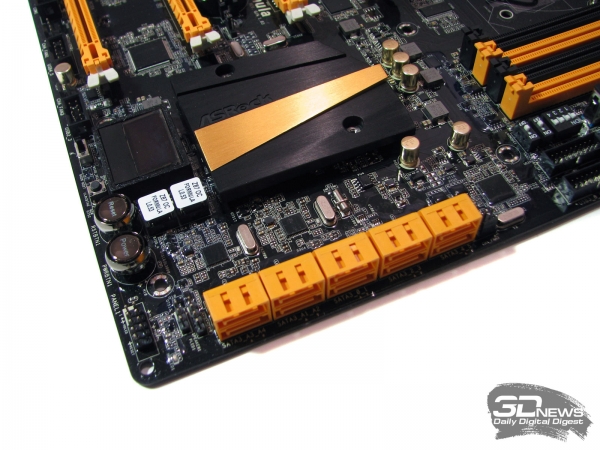

Плата ASRock Z87 OC Formula, благодаря чипсету Z87, поддерживает шесть каналов SerialATA 6 Gb/s. Все порты расположены около чипсета и ориентированы параллельно плоскости платы.

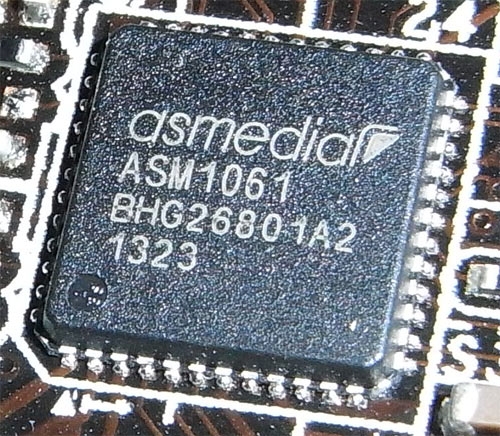

В этом же блоке (справа) расположены четыре порта SerialATA 6 Gb/s, функциональность которых реализована при помощи двух дополнительных чипов ASMedia ASM1061 (напомним: на нашей плате все контроллеры закрашены черным лаком, так что фотографии контроллеров мы приводим из других обзоров).
В результате пользователь может подключить к плате десять жестких дисков по интерфейсу SerialATA 6 Gb/s. Тут же отметим, что плата не имеет портов eSATA, что нас несколько удивило. Традиционно продукты ASRock имеют один или два порта eSATA, которые делят каналы с портами дополнительных контроллеров.
Что касается поддержки последовательной шины USB, то разработчики с помощью чипсета Z87 реализовали восемь портов USB 2.0, два из которых расположены на задней панели, а остальные шесть подключаются с помощью планок (нет в комплекте). Кроме этого, плата поддерживает целых 12 портов USB 3.0 с помощью чипсета Z87, дополнительного контроллера Etron EJ188H и хаба ASM 1074.

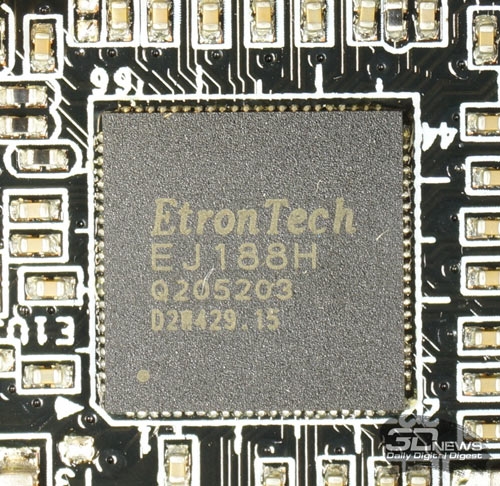

Четырехпортовый USB 3.0-контроллер

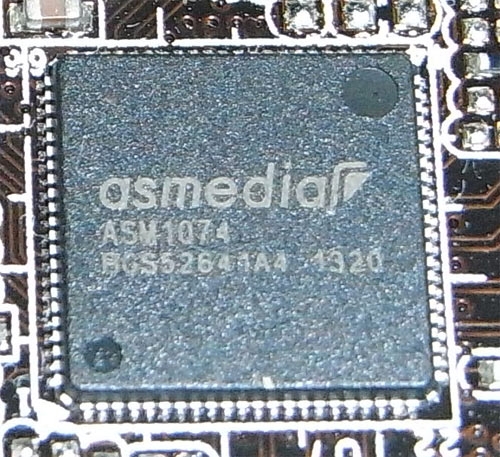

Четырехпортовый USB 3.0-хаб
При этом на задней панели расположено восемь портов USB 3.0, еще четыре подключаются при помощи планок (в комплекте одна планка с двумя портами). Ну и еще один порт мы уже упоминали — он установлен непосредственно на плату, около слотов DIMM. Причем последний порт разделяет один канал с другим портом USB 3.0, но в документации нет информации — с каким именно. Тут же отметим, что плата поддерживает технологию ASRock XFast USB, которая теоретически увеличивает скорость интерфейса USB 3.0.

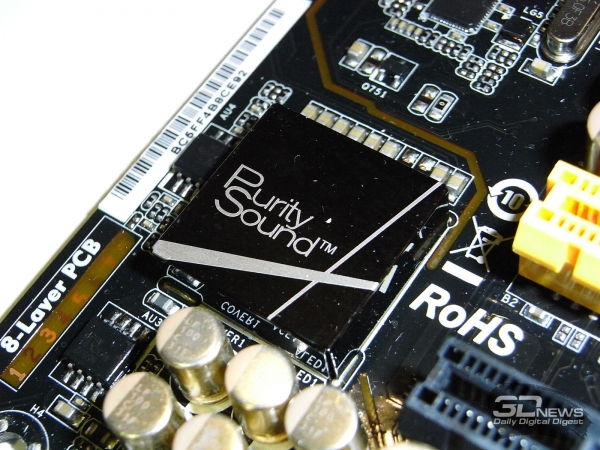

Плата ASRock Z87 OC Formula имеет восьмиканальный звук Intel High Definition Audio, а в качестве кодека используется чип ALC1150 в солидном металлическом защитном корпусе.

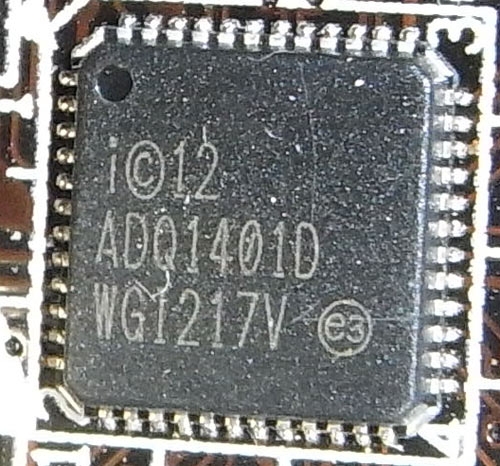

Теперь пара слов о сети: на плате установлены гигабитный сетевой контроллер Intel i217V (PHY).
Соответствующий разъем (RJ-45) расположен на задней панели, которая имеет следующую конфигурацию:

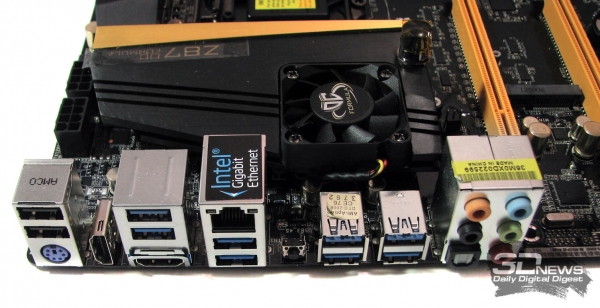

На наш взгляд, панель несколько бедновата для продукта столь высокого уровня. Отметим наличие на панели входа и выхода HDMI, кнопки для сброса настроек CMOS, оптического S/P-DIF-выхода, а также одного порта PS/2. Кроме этого, плата поддерживает один COM-порт при помощи соответствующей планки (нет в комплекте).

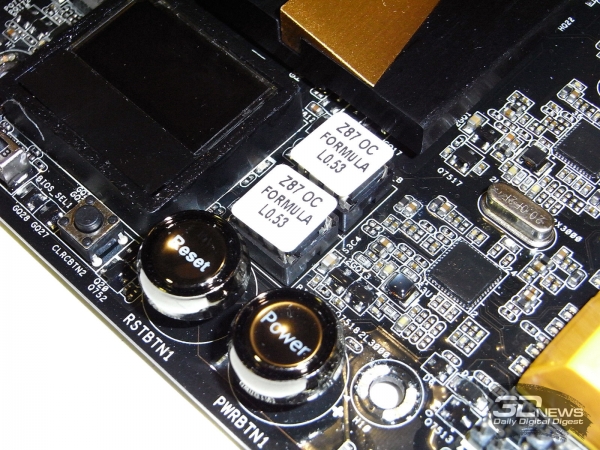

Дополнительные функции сосредоточены в левом нижнем углу платы. В частности, там находятся кнопки для включения (Power) и перезагрузки системы (Reset), еще одна кнопка сброса CMOS, две микросхемы BIOS (основная и резервная), а также dip-переключатель для выбора активной микросхемы.

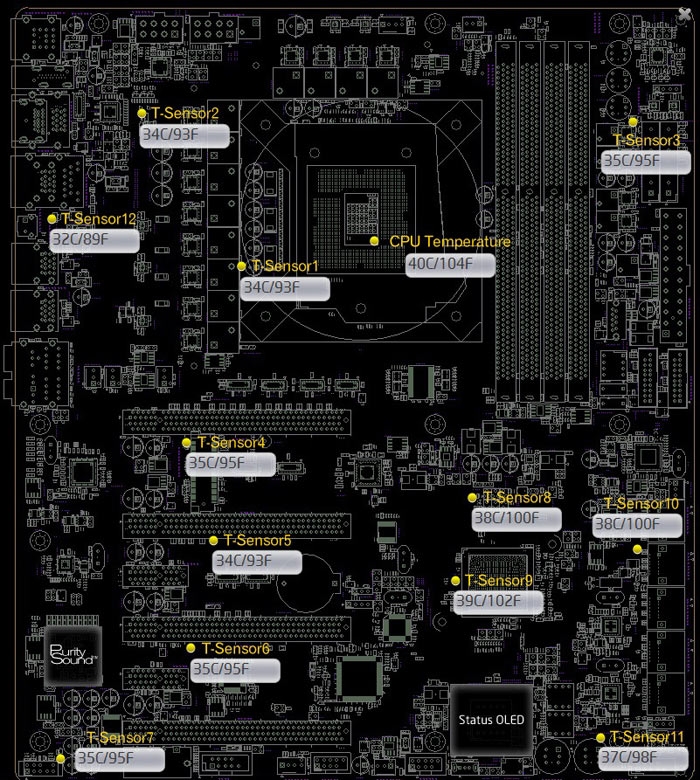

Кроме того, тут расположен довольно большой (в масштабе материнской платы) OLED-экран, который предназначен для первоначальной диагностики системы (своеобразная замена традиционному семисегментному индикатору). Этот экран — прекрасный пример того, что инженеры ASRock не сидят сложа руки и постоянно придумывают что-то новое, полезное или безумное. И данная новинка соответствует всем трем характеристикам. Начнем с того, что разработчики разбросали по всей плате целых 12 термосенсоров, информация с которых отслеживается в BIOS и может быть выведена через функцию Multi-Thermal Sensor в утилите Formula Drive.
Так вот, после нажатия кнопки «Menu» на OLED-экран выводится информация о температуре процессора, а с помощью кнопок »+» и »-» пользователь может пролистывать данные с остальных 12 термосенсоров. Причем совершенно необязательно вчитываться в наименование выбранного сенсора, поскольку рядом с каждым из них установлен красный светодиод, который и показывает активный датчик.
Последующее нажатие на «Menu» переводит нас в список напряжений, который перелистывается теми же кнопками »+» и »-». Вот тут явно нехватает еще пары кнопок для непосредственного изменения напряжений.

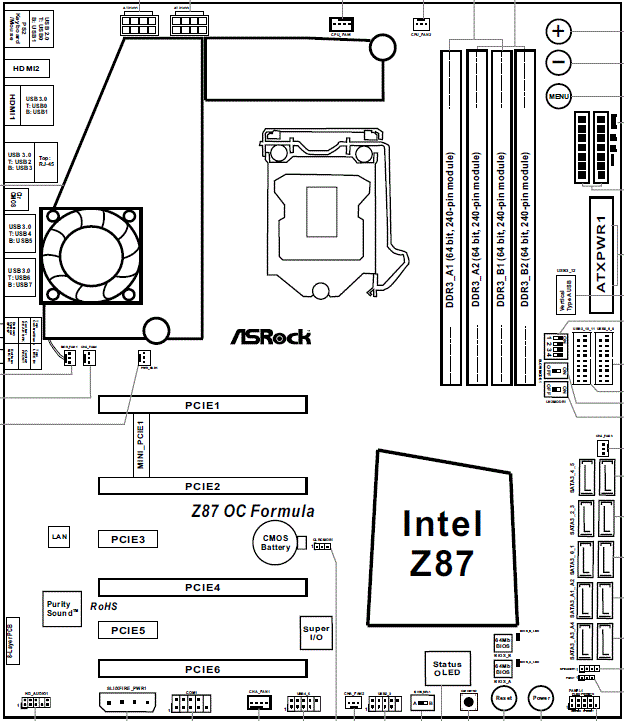

Прежде чем переходить к обзору BIOS, приведем традиционную схему компонентов.
