Обзор и тестирование блока питания XPG KYBER II 850W27.10.2026 10:00

Оглавление

Вступление

Блоки питания ATX не сразу стали модульными. Изначально, когда корпуса были большие и тяжёлые, об этом никто не задумывался, что кабели можно отсоединять. Да и потребителей особо мощных не было. Всё началось с видеокарт, когда появился разъём питания 6-pin PCI-e, а позднее 6+2 pin PCI-e. Тогда производители видеокарт укомплектовывали их переходниками 6-pin PCI-e — 2 х Molex или 8-pin PCI-e — 2×6-pin PCI-e. У меня такие ещё где-то остались. Тогда стали появляться БП с отсоединяемыми периферийными или системными кабелями.

Однако сперва появились блоки частично модульные, где основная часть кабелей выходила из корпуса, а дополнительные подключались через разъёмы. В первую очередь оставили основной кабель 24-pin ATX, а дальше уже по выбору. Где-то был только один 4+4 pin CPU, где-то оставляли еще один 6+2 pin PCI-e. Действительно, нет смысла делать основные кабели съёмными, потому что без них ничего работать не будет. Соответственно, основной кабель ATX и один для CPU можно делать несъёмными, а все остальные добавлять по необходимости. Поэтому, если разобраться, то смысл в частично модульных блоках питания есть. Однако сам я давно не встречал и не пользовался такими моделями и ради интереса хотел ознакомиться с таким устройством нового поколения.

Осталось определиться с производителем, и тут я вспомнил про компанию XPG, которая выпускает качественные и надёжные устройства. Я долгое время пользовался моделью CyberCore 1300 Platinum, но от интенсивного использования коннекторов в тестовых стендах контакты ослабли и кабели нуждались в замене. Также у него отсутствовал кабель 12V-2×6, поэтому пришлось подыскивать что-то на замену. К тому же не все производители предлагают частично модульные модели, а у компании XPG такие есть. Например, линейка KYBER II, в которой представлено несколько моделей с разным номиналом мощности. Для видеокарты GeForce RTX 5090 я решил взять хотя бы 850 Вт.

Рассмотрим блок питания более детально, посмотрим, на какой платформе он сделан и заодно протестируем его.

Упаковка и комплектация

Если кто-то ещё не в курсе, то XPG — это геймерское подразделение компании ADATA. Под этим брендом выпускается широкий ассортимент продукции для игровых сборок, среди которых есть оперативная память, SSD-накопители, корпуса, БП и другая периферия. Блоки питания уже давно себя отлично зарекомендовали. К тому же я уже наблюдал ситуацию на примере модели PYLON II, когда со следующим поколением модель стала лучше. Здесь пока видно, что в первом поколении линейка KYBER была немодульной, а во второй генерации частично перешла на съёмные кабели. Наблюдается определенный прогресс.

Изначально коробка обтянута защитной плёнкой. Дальше мы видим крупную картонную коробку, оформленную в характерном стиле. Прежде всего — это яркий коралловый фон упаковки.

Информация об устройстве разбросана по всем поверхностям коробки. Спереди мы видим изображение самого блока питания. Сразу можно отметить, что он обычной длины. В левом нижнем углу находится знакомый анимационный персонаж, а рядом с ним надпись XPG KYBER II. Тут же указано, что это частично модульный блок питания.

Сверху находится группа значков. Производитель заявляет о соответствии блока сертификату 80 Plus Gold, поддержке стандарта ATX 3.1 и наличии разъёма 12V-2×6. Также спереди в правом нижнем углу указана мощность устройства — 850 Вт.

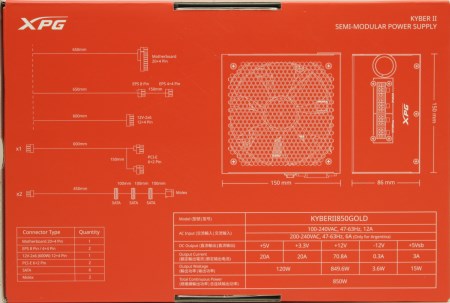

С обратной стороны упаковки есть схематическое изображение БП, где указаны его габариты. Рядом есть информация о кабелях, их длине и количестве разъёмов. Внизу представлена стандартная таблица по мощности. На одной из боковин можно обнаружить два графика.

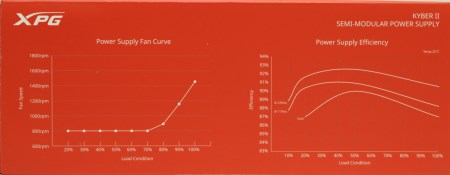

Один отображает кривую работы вентилятора, а другой КПД блока в зависимости от мощности. Если я правильно понял первый, то вентилятор на блоке работает на минимальной скорости 800 об/мин до достижения 70% нагрузки блока, а потом резко увеличивает скорость вращения. На всякий случай я проверил эту информацию на сайте и там точно такой же график. На одном из торцов находятся QR-коды и штрих-коды.

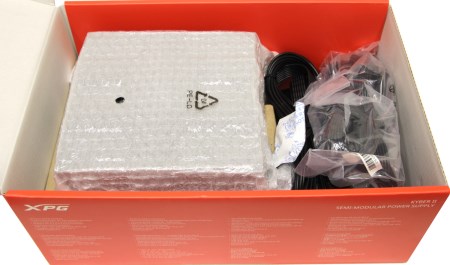

Коробка изготовлена из плотного картона, она открывается сбоку. Внутри мы видим крупный картонный каркас и пучок кабелей, который лежит справа. Там же находится силовой кабель, а инструкция расположена прямо сверху.

Где-то на дне коробки можно найти пакет с четырьмя винтами крепления и ещё пакетик с силикагелем.

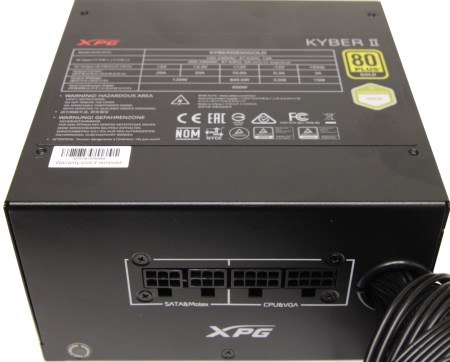

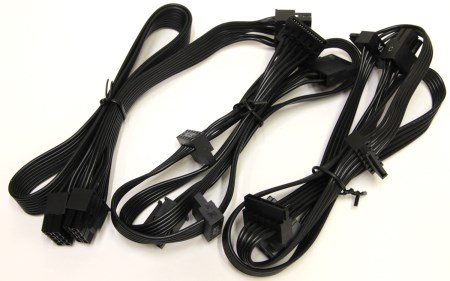

Также в комплекте есть дополнительные кабеля для периферии, которые подключаются к разъёмам на блоке питания. Именно поэтому блок частично модульный. Дополнительных кабелей всего три:

• PCI-e 2×8-pin (6+2) (550 мм) x 1;
• SATA (450 мм) + SATA (150 мм) + SATA (150 мм) + Molex (150 мм) x 2.

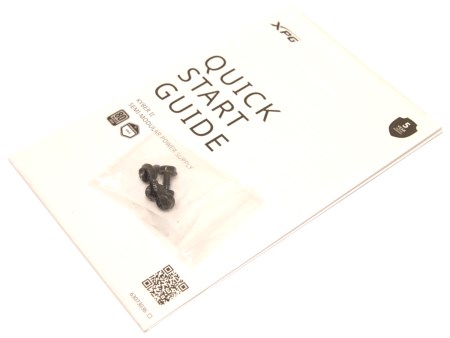

В остальном комплект поставки стандартный. Прежде всего это руководство по использованию.

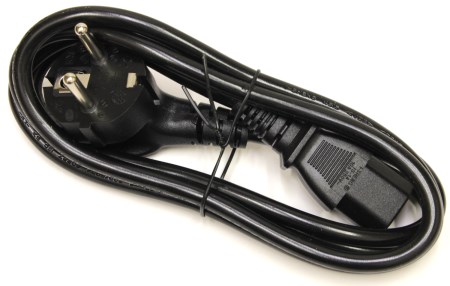

Также есть силовой кабель питания с евровилкой и винты крепления. Блок частично модульный, поэтому основная часть интерфейсных кабелей выходит из отверстия в корпусе. Они припаяны непосредственно к печатной плате внутри и далее объединены в один жгут, который на выходе расходится несколькими независимыми кабелями.

В основном они плоские. Основной 24-pin ATX кабель не убран в нейлоновую оплётку.

Модель относительно бюджетная, поэтому стяжек в комплекте нет.

Дизайн и особенности

По сравнению с прошлым поколением дизайн устройства немного изменился. Например, вентиляционных отверстий со стороны вентилятора стало больше, потому что он сам стал крупнее. Вместе с этим, немного подросли габариты устройства. Теперь они составляют 150×150 х 86 мм, а было 140×150 х 86 мм.

Что касается веса, то тут трудно сравнивать. Со всеми кабелями он примерно одинаковый, а вот без них точного сравнения не получится. Так или иначе, XPG KYBER II 850W вместе с несъёмными кабелями весит 1844 г.

Корпус стальной, толщина металла около 0.6 мм. Сверху он окрашен порошковой краской в чёрный матовый цвет. На корпусе есть несколько декоративных наклеек, а на одном из винтов присутствует гарантийная пломба.

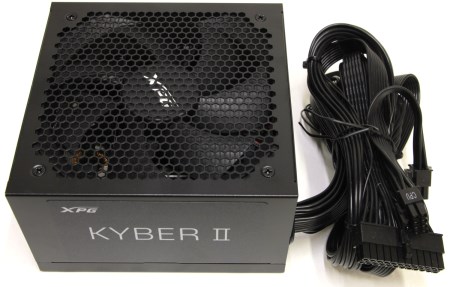

Вентилятор один размером 135×135 мм. Он установлен под крышкой корпуса, в которой проделано множество прорезей. Поэтому отдельной решётки типа «гриль» тут нет. Поменялась форма отверстий перфорации и в целом можно заметить, что их стало больше.

Корпус стал «дышащим» не только со стороны вентилятора, но и сзади. Наклейка с логотипом находится на самом вентиляторе, поэтому теперь она внутри, а не снаружи. Визуально новый блок мне показался симпатичнее.

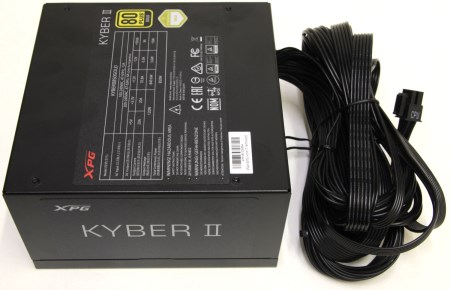

С противоположной стороны находится информационная табличка. На ней есть сведения о модели устройства, мощности и таблица с показателями тока по линиям. Также есть значок 80 Plus Gold.

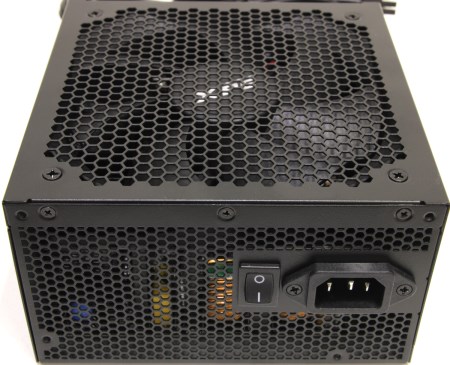

Сзади устройства предусмотрены вентиляционные отверстия. Здесь же находится разъём для подключения силового кабеля и выключатель. Кнопки гибридного режима тут нет, потому что вентилятор работает постоянно. Со старта его минимальная скорость составляет 800 об/мин. Тихо, но не совсем бесшумно. Шум составлял 29.5 дБ на расстоянии 30 см.

Согласно графику, при достижении 70% мощности вентилятор должен прибавить скорости. Мне показалось, что это происходит чуть раньше, но возможно дело в погрешности. Максимальная скорость составила 1500 об/мин, но это не предел для данного вентилятора, запас ещё есть.

Основная группа кабелей (несъёмных) выходит из блока из одного крупного отверстия, пучок очень солидный. Внутри он стянут в один жгут. Корпус металлический, поэтому острые края металла могли бы случайно повредить оплётку или изоляцию жил, но тут есть специальное пластиковое кольцо, которое этому препятствует.

Кабели длинные и плоские. В качестве жил часто используется провод сечением 18AWG. Все кабели не магнитятся. Жилы не очень мягкие, поэтому с укладкой придётся повозиться. Напомню, что стяжек в комплекте нет, ими нужно запасаться заранее.

Я пробовал несколько разных блоков компании XPG. Обычно при их производстве она сотрудничает с крупным ОЕМ-производителем CWT (Channel-Well Technologies). Последняя производит платформы для таких компаний, как Deepcool, Montech, MSI и других. В данной платформе применяется большое количество различных элементов защиты (OCP / OVP / UVP / OPP / SCP / OTP / NLO / SIP), о чём производитель сообщает на упаковке и на своём сайте.

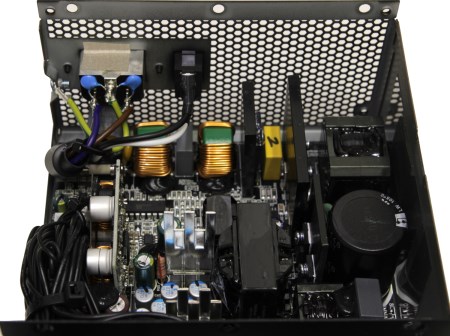

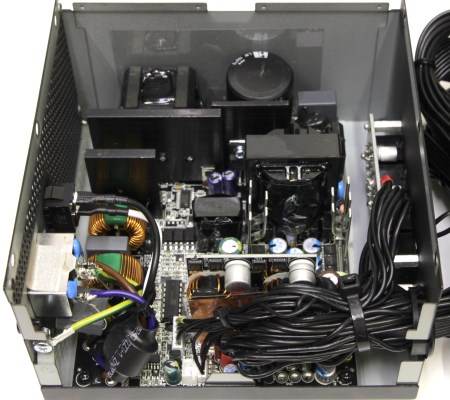

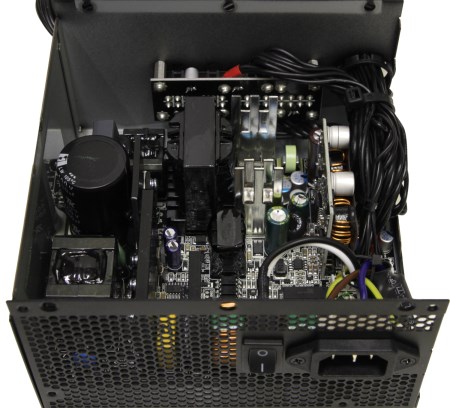

Компоновка внутри свободная и поэтому практически всё разместилось на одной стороне. При этом даже тут можно заметить вертикально распаянную дочернюю плату с DC-DC преобразователем. В прошлом поколении также использовалась платформа CWT, но другая: полный мост с резонансным LLC преобразователем. В новом поколении — полумост с LLC.

Как обычно, фильтрация начинается прямо на входе с обратной стороны розетки и продолжается на основной плате, где в общей сложности используются четыре керамических конденсатора Y, два полимерных конденсатора X, один металлооксидный варистор MOV и две фильтрующие катушки индуктивности. Также присутствует плавкий предохранитель, который впаян в плату.

Можно заметить, что печатная плата немного меньше габаритов корпуса и, тем не менее, на ней хватает свободного места. После блока фильтрации идёт мостовой выпрямитель Yangzhou GBU1506 (600 В, 15 А). Он установлен вертикально, а тепло от него отводит отдельный небольшой радиатор.

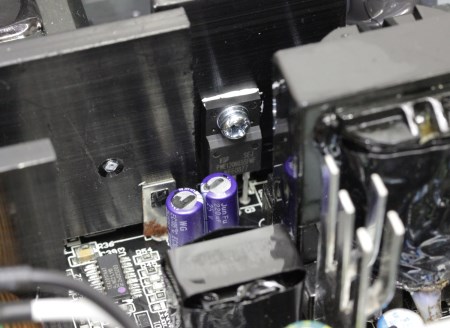

Далее мы видим два мосфета Infineon IPA60R125P6 для активной схемы PFC и один диод CRMicro CRXI06D065G2 в качестве повышающего диода APFC. Все три микросхемы размещены на отдельном радиаторе.

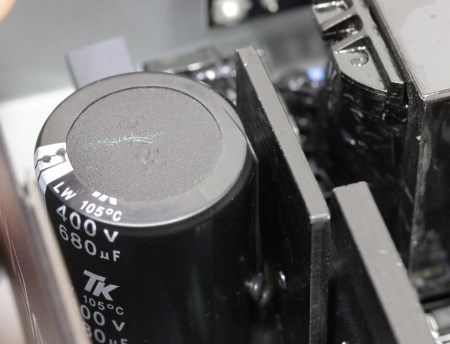

В качестве основного конденсатора используется одна банка Toshin Kogyo 420 В, 680 мкФ с допустимой рабочей температурой 105°C. Остальные более мелкие конденсаторы в основном представлены компаниями Elite и JungFu.

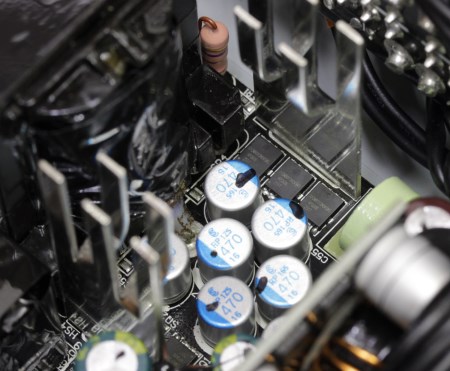

Как и в большинстве современных высокоэффективных источниках питания, все выпрямители вырабатывают выходное напряжение 12 В, а линии 5 В и 3.3 В генерируется из выходного напряжения 12 В с помощью преобразователя постоянного тока. Линия 12 В представлена шестью мосфетами CRMicro CMR013N045NS.

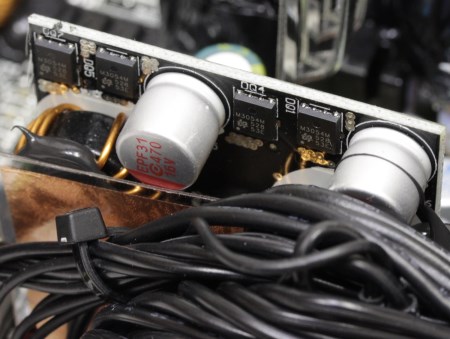

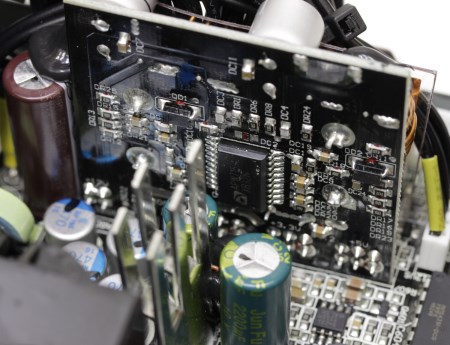

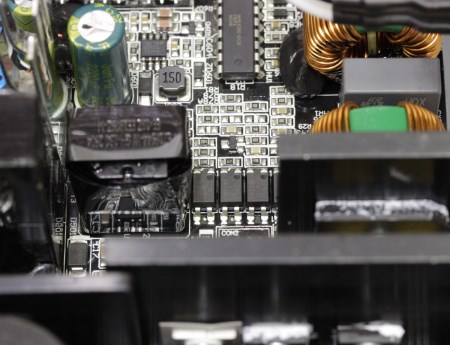

Линии 5 В и 3.3 В генерируются четырьмя МОП-транзисторами UBIQ Semiconductor QM3054M, которые распаяны на вертикально установленной дочерней плате. В качестве контроллера здесь используется чип ANPEC APW7159C, который распаян на той же плате, но с другой стороны.

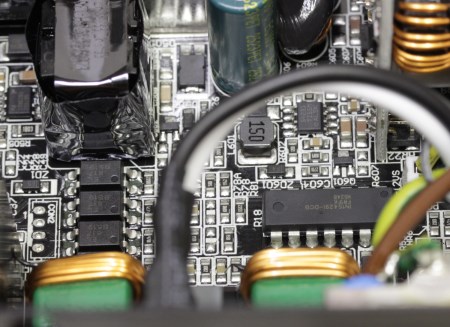

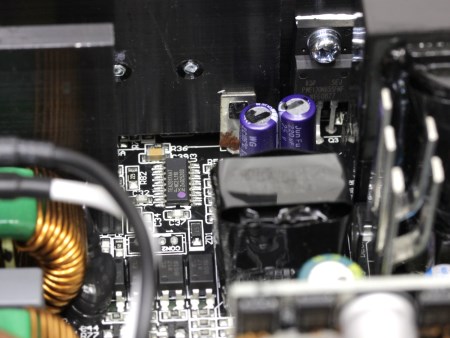

Внизу на основной печатной плате можно заметить супервизор IN1S429I-DCG, который отвечает за большинство функций защиты блока.

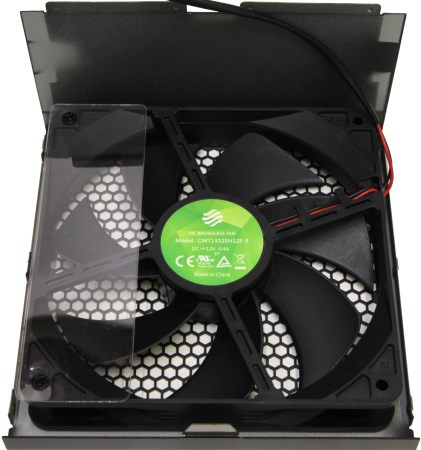

Вентилятор размером 135×135 мм промаркирован CWT13525H12F-9. На нём также указаны характеристики: 12 В, 0.4 А. Используется гидродинамический подшипник, а максимальная скорость вращения составляет 2100 об/мин, но при использовании устройства даже при максимальной нагрузке скорость не повышается выше 1500 об/мин и блок получается достаточно тихий.

Тестовая конфигурация

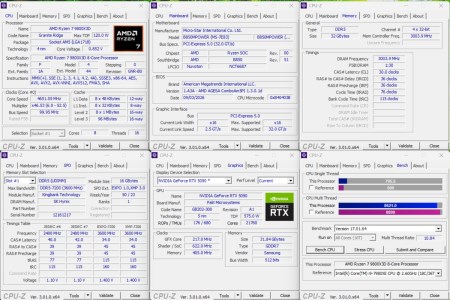

Тестирование блока питания XPG KYBER II 850W проводилось на следующей конфигурации:

• Процессор: AMD Ryzen 7 9800×3D;
• Охлаждение: Deepcool LS720;
• Термоинтерфейс: GD900–1;
• Материнская плата: MSI B850MPOWER;
• Память: 2×16 Гбайт DDR5–7200, KingBank (SKhynix);
• Видеокарта: Palit GeForce RTX 5090;
• Накопитель: Samsung PM9E1;
• Блок питания: XPG KYBER II 850W, 850 Ватт.

Температура в помещении находилась на уровне 22°C, а шум составлял 27.1 дБ.

Результаты тестов

Вентилятор действительно постоянно работает на минимальных оборотах, только в моём случае скорость составила 800 об/мин. Сборка получилась не совсем под такой блок, а немного мощнее за счёт видеокарты, для которой лучше выбрать модель на 1000 Вт, чтобы был запас. Здесь он получается скромный. Поскольку на кабеле 12V-2×6 было указано 600W, то я решил использовать в сборке GeForce RTX 5090. Никаких проблем с этим не возникло.

Шум при работе вентилятора даже при высокой нагрузке получается очень слабый и его легко заглушают вентиляторы видеокарты или система охлаждения процессора.

Также я решил использовать автомобильные галогенные лампы H7 для генерации нагрузки по линии 12 В. Номинальная мощность одной лампы — 55 Вт, поэтому пришлось использовать 15 таких ламп, которые в совокупности потребляют 825 Вт, но с их помощью можно более гибко регулировать нагрузку с шагом 55 Вт.

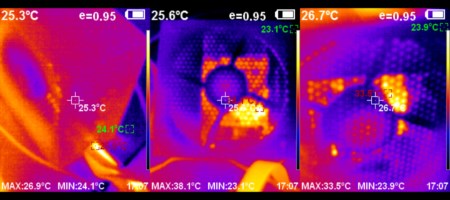

Разумеется, я контролировал блок питания при разной нагрузке при помощи тепловизора, но ничего интересного не заметил. Самые высокие температуры, которые наблюдались — составили 43.8°C.

Заключение

Блок XPG KYBER II 850W оставил хорошее впечатление от использования. Получилась интересная комбинированная модель, где часть кабелей уже выходит из корпуса, а дополнительные подключаются отдельно, причём это может даже не понадобиться, потому что основные уже есть. Новинка рассчитана на не самые мощные и производительные сборки, но обладает приемлемой ценой и хорошей эффективностью. Производитель заявляет о соответствии сертификату 80 Plus Gold, что подтверждают тесты.

Во втором поколении этой модели блок стал частично модульным и перешёл на новую платформу CWT. Цена при этом заметно выросла, но это может быть связано с банальной инфляцией. В этой модели продолжается сотрудничество XPG c CWT, и над платформой трудились последние. Поэтому неудивительно, что новая платформа CWT с LLC-резонатором больше тяготеет к золотому стандарту эффективности. И пусть японскими конденсаторами тут не пахнет, но не думаю, что тайваньские Elite, JungFu и CapXon сильно хуже и не соответствуют современным стандартам качества.

Кроме того, новое поколение XPG KYBER получило модель вентилятора размером 135×135 мм с гидродинамическим подшипником. Всё это направлено на соответствие современным трендам. Новый блок соответствует стандарту ATX 3.1 с поддержкой PCI-e 5.1. Для этого также был добавлен кабель с разъёмом 12V-2×6 (600 Вт), и он сделан несъёмным, что на самом деле странно, потому что не все фанатеют по видеокартам NVIDIA.

В нагрузке блок ведёт себя отлично. Максимальная скорость вентилятора составила 1500 об мин при 100% мощности. Основную же часть времени блок работает очень тихо и скорость вентилятора составляет всего 800 об/мин. Гибридного режима тут нет. Нагрев внутри достаточно умеренный и ничего необычного я не заметил. В целом получился хороший, современный блок питания по приемлемой цене, который отлично подойдёт для новых актуальных сборок.
