Обзор блока питания с управляемой RGB подсветкой - Aerocool KCAS 550G

Введение

Блоком питания с вентилятором с подсветкой никого не удивишь, а потому для получения новых эмоций производители компьютерных комплектующих придумали использовать для подсветки обычные управляемые RGB светодиодные ленты. Так, ASUS, Gigabyte и MSI имеют в своём ассортименте материнские платы, умеющие управлять такими лентами, а Aerocool предлагает блоки питания и вентиляторы с управляемой RGB подсветкой, и на случай если у вас нет новомодной материнской платы, то можно приобрести специальный контроллер, который не только подсветкой управляет, но и пятью вентиляторами. И сегодня мы протестируем блок питания Aerocool KCAS 550G и контроллер P7-H1 (Project7-Hub1).

Внешний вид Aerocool KCAS 550G

Начнём, конечно же, с блока питания. И первое же, что бросается в глаза, точнее в руки, это очень солидный вес, хотя на коробке фигурирует вполне себе скромная цифра 550 Вт. Правда, дело не только в том, что перед нами высокоэффективная модель с сертификатом 80 PLUS Gold, но и в обилии проводов.

Aerocool KCAS 550G

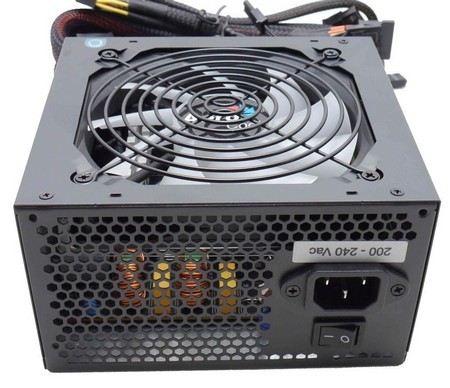

Корпус Aerocool KCAS 550G — монолитно чёрный, но без пары стандартных наклеек не обошлось: на одной указаны характеристики модели, на другой — красивое название.

Aerocool KCAS 550G

Вентилятор — с прозрачно-молочными лопастями и RGB подсветкой. Более того, он оснащён «умным» управлением скорости, хотя сегодня любой уважающий себя блок питания просто обязан вести себя тихо при небольшой нагрузке.

Aerocool KCAS 550G

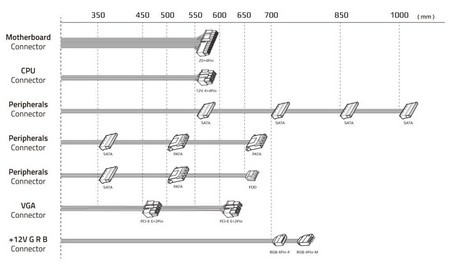

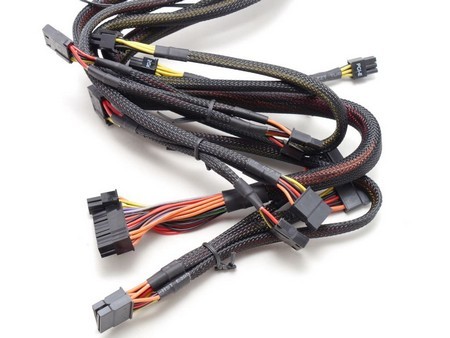

Кабели несъёмные, зато заключены в оплётку, а их длине будут особо рады владельцы больших корпусов. Так, основной разъём ATX 20+4 pin и процессорный 4+4 pin имеют длину 55 см. Два разъёма для видеокарт 6+2 pin — 45 и 60 см соответственно. А четыре разъёма питания SATA находятся на кабеле общей длиной 1 метр. Плюс ещё пара кабелей, с помощью которых можно подключить пару SATA устройств, тройку Molex и один FDD (хотя сегодня этот разъём встречается крайне редко, но пусть будет). Итого к Aerocool KCAS 550G можно подключить одну видеокарту среднего уровня и до девяти жестких дисков и SSD — неплохо.

Aerocool KCAS 550G

Aerocool KCAS 550G

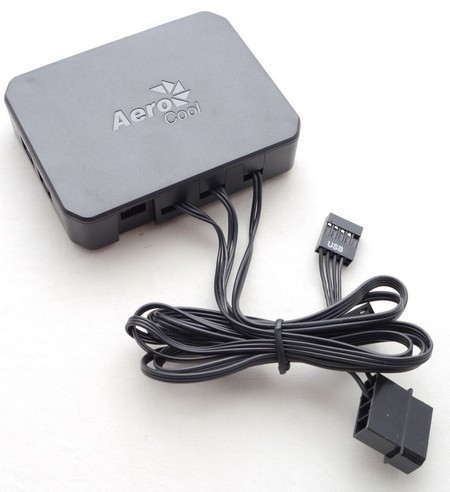

Казалось бы, вот и всё о внешнем виде, но тут пора вспомнить что мы имеем дело не с простым БП, а с моделью с управляемой RGB подсветкой, да и кабель с 4pin для LED лент не зря торчит из корпуса блока питания. А нужен этот кабель для подключения к управляющему устройству, которым может быть, например, материнская плата с соответствующей функцией, либо управляющий контроллер с функцией разветвителя — P7-H1.

Aerocool KCAS 550G

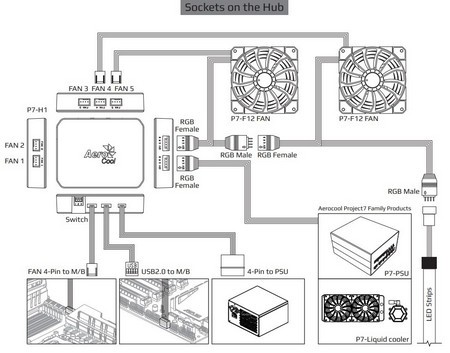

В разнообразии разъёмов и выводов помогает разобраться руководство пользователя. Сначала подключаем три кабеля: питание Molex, вентиляторный 4 pin (для контроля оборотов) и USB 2.0 — непосредственно к материнской плате. Тройной переключатель слева нужен в том случае, если к материнской плате подключается несколько контроллеров P7-H1, с его помощью задаётся порядковый номер для каждого из контроллеров, по которым они будут определяться в фирменном ПО, но о нём буквально через один абзац.

Aerocool KCAS 550G

Также на контроллере имеется пять 4 pin разъёмов для подключения соответствующего количества вентиляторов, а также два 4 pin RGB разъёма для подключения светодиодных лент либо вентиляторов и блока питания с управляемой подсветкой. Для удобства на подобных устройствах на кабеле имеется два разъёма (female и male), чтобы можно было подключить несколько устройств друг за другом.

Aerocool KCAS 550G

Aerocool KCAS 550G

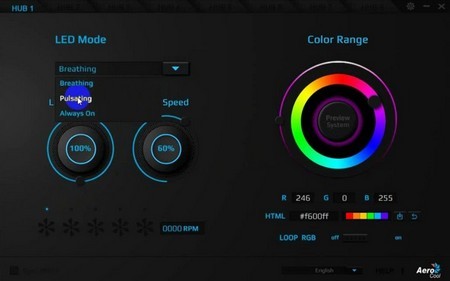

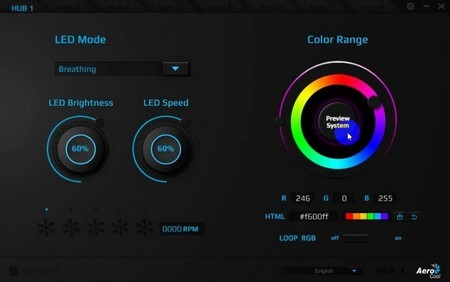

И управлять всем этим хозяйством призвана утилита P7-S1 (Project7-Software1). Управление интуитивно понятно — можно выбрать цвет подсветки, яркость, а также один из трёх режимов работы — дыхание, пульсация и постоянное свечение. Приятно, что вместо одного цвета можно выставить их перебор, правда, список этих цветов жестко задан и не редактируется.

Aerocool KCAS 550G

Также в P7-S1 можно посмотреть обороты каждого из подключенных вентиляторов (можно подключить до пяти штук), и как мы уже говорили — к одному компьютеру можно подключить до семи контроллеров P7-H1, и для каждого из них отведена своя вкладка в программе. У нас подключен один контроллер, потому и активна всего одна вкладка.

https://www.youtube.com/watch? v=NAHZu8zMmpE

Рекомендуем ознакомиться с нашим видео-обзором, в котором также продемонстрирована работа RGB подсветки.

Особенности Aerocool KCAS 550G

В достоинствах Aerocool KCAS 550G: сертификат 80 PLUS Gold (то есть КПД около 90% при нагрузке от 20 до 100%), а также защиты от: пониженного выходного напряжения, от короткого замыкания и перегрузки. Также в плюсы запишем возможность практически всю доступную мощность выдать по одной линии — 12В.

Тестирование Aerocool KCAS 550G

Мы провели тестирование блока питания при различной нагрузке, от 20 до 500Вт, чтобы продемонстрировать самые разные режимы работы компьютера — начиная с полного простоя всех компонентов, заканчивая большой нагрузкой при установке, например, мощного процессора и двух видеокарт. Учитывая, что основная часть мощности приходится на шину 12В (от неё питаются видеокарты и процессор), именно на неё мы и вешали практически всю нагрузку. Для замера КПД использовался бытовой Ваттметр, так что не забываем про погрешность измерений.

Нагрузка, Вт

Напряжение на линии 12В, В

Напряжение на линии 5В, В

КПД, %

20

12,05

5,06

86

100

12,04

5,06

87

200

12,04

5,05

89

300

12,03

5,04

90

400

12,03

5,03

89

500

12,04

5,03

89

Результаты неприлично стабильные, стабильно отличные. По линиям 12В и 5В цифры на сотые доли вольта выше эталонных значений, то есть абсолютно в пределах допустимого. КПД полностью соответствует сертификату 80 PLUS Gold и, как и большинство других блоков питания, самый низкий КПД демонстрирует при минимальной нагрузке, а максимальный — при нагрузке около 50% от максимально возможной.

Цена вопроса

На момент написания обзора стоимость Aerocool KCAS 550G находилась на уровне 4000 рублей. Контроллер P7-H1 пока ещё не поставляется в Россию, а потому его цена неизвестна.

Выводы

Aerocool KCAS 550G — это пусть и не очень мощный, зато качественный в плане выдаваемых характеристик блок питания. Стабильные выходные напряжения, сертификат 80 PLUS Gold, КПД около 90%, возможность подключения одной видеокарты среднего уровня и до девяти HDD и SSD. С точки зрения начинки — это идеальный блок питания для системы средней руки с одной видеокартой. Но главная фишка этой модели — управляемая RGB подсветка, которая вкупе с соответствующей материнской платой или же контроллером P7-H1, а также другими RGB вентиляторами или LED лентами позволит организовать управляемую «живую» подсветку корпуса. Одним словом — красота.

Лутовинов Максим (aka. Kok)
16/08.2017
