Обзор блока питания PCCooler YT120004.08.2026 15:07

Блоки питания особо высокой мощности (от 1000 Вт) приобретают, как правило, для специфических задач — для специализированных тестовых систем, для высоконагруженных компьютеров для рендеринга, расчетов, а также для разгона. Впрочем, иногда такие источники питания приобретают, просто желая создать ощутимый запас по мощности для существующей системы или в расчете на будущий апгрейд. Стоимость подобных решений может сильно отличаться, что ставит покупателя перед непростой задачей выбора модели с нужным соотношением цены и потребительских качеств. Сегодня мы рассмотрим одно из доступных на рынке решений.

В этот раз мы познакомимся с очередным блоком питания под торговой маркой PCCooler. Модель YT1200 имеет мощность 1200 Вт и сертификат Cybenetics Platinum (115 и 230 В), соответствует стандарту ATX 3.1 и позволяет питать одну очень мощную современную видеокарту через 16-контактный разъем PCIe 5.1 (12V-2×6). В данной серии присутствуют также модели мощностью 1000 и 850 Вт.

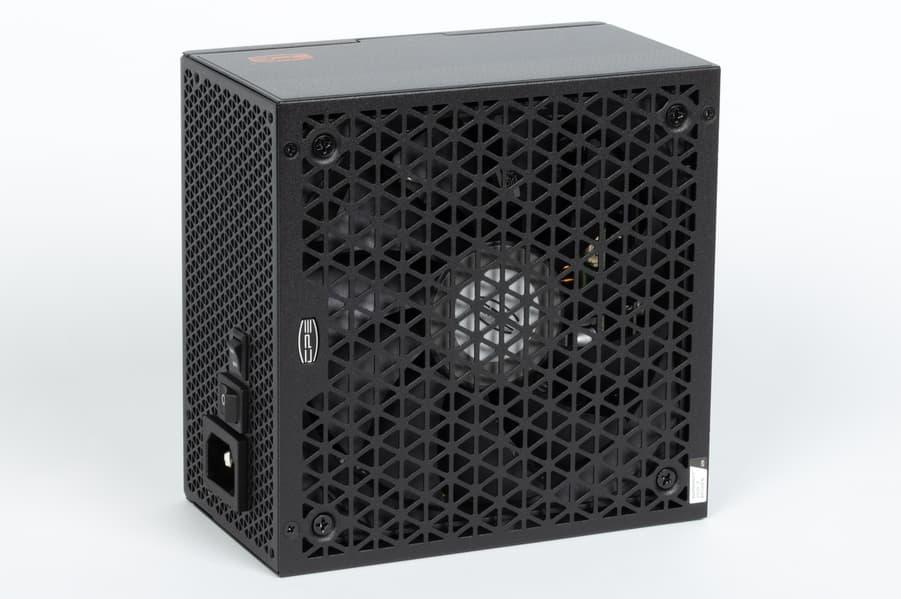

Дизайн PCCooler YT1200 вполне стандартный, если не считать довольно оригинальной решетки перед вентилятором. Отметим, что применение штампованной решетки чревато повышенным уровнем шума при работе. Впрочем, сейчас штампованные решетки применяются всё чаще и чаще, так как они, видимо, проще в изготовлении, а БП с такими решетками чуть дешевле в производстве.

Блок питания имеет два режима охлаждения: гибридный, в котором вентилятор может не вращаться при выполнении определенных условий по мощности нагрузки и/или температуре внутри БП, и активный режим охлаждения с постоянно вращающимся вентилятором. Переключаются режимы при помощи двухпозиционной клавиши, расположенной на задней (внешней) панели блока питания около клавиши отключения питания.

Длина корпуса БП составляет около 160 мм, дополнительно понадобится 15–20 мм для подвода проводов, поэтому при монтаже стоит рассчитывать на установочный размер порядка 180 мм. Для блоков питания подобной мощности эти размеры можно считать довольно компактными.

На момент публикации обзора розничная стоимость PCCooler YT1200 составляла 14 тысяч рублей.

Характеристики

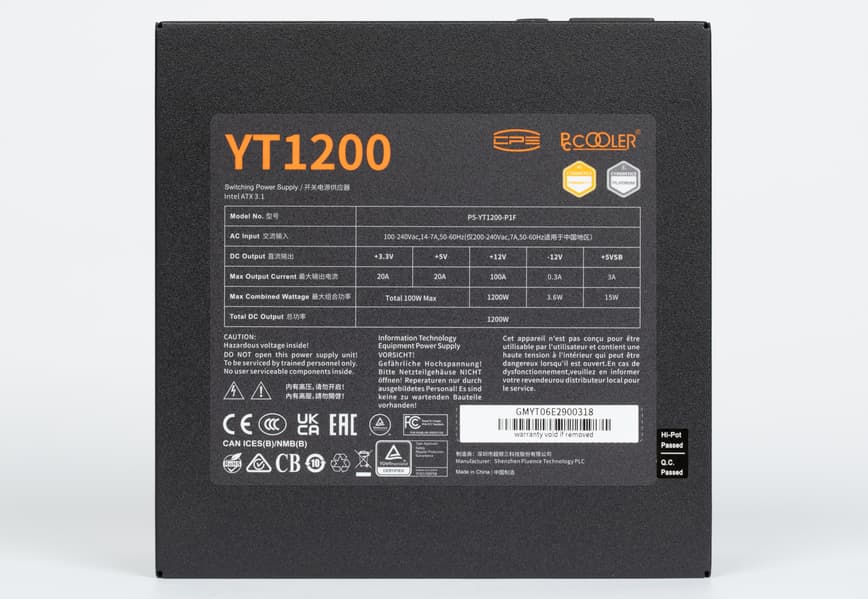

Все необходимые параметры указаны на корпусе блока питания в полном объеме, для мощности шины +12VDC заявлено значение 1200 Вт. Соотношение мощности по шине +12VDC и полной мощности составляет 100%, что, разумеется, является отличным показателем.

Провода и разъемы

Длина проводов до разъемов питания

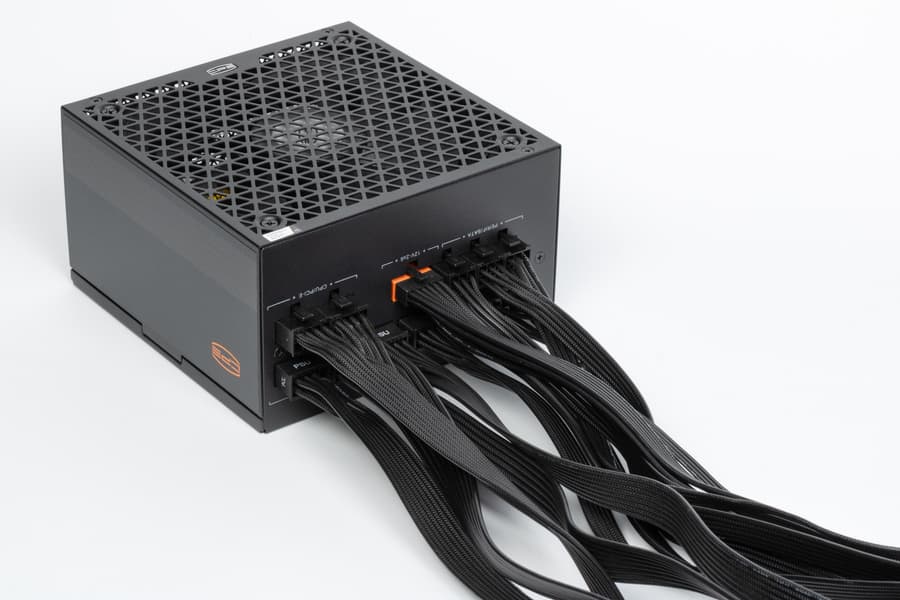

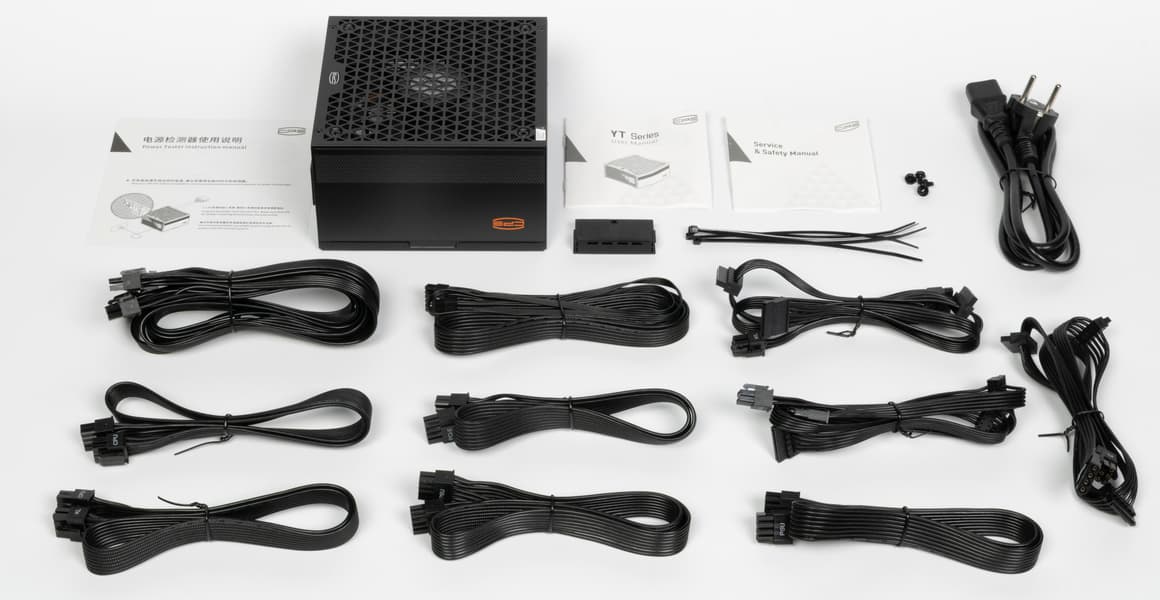

Все без исключения провода являются модульными, то есть их можно снять, оставив лишь те, которые необходимы для конкретной системы.

• 1 шнур: до основного разъема АТХ — 60 см
• 2 шнура: до процессорного разъема 8 pin SSI — 65 см
• 1 шнур: до разъема питания видеокарты PCIe 5.1 VGA Power Connector (12V-2×6) — 60 см
• 3 шнура: до разъема питания видеокарты PCIe 2.0 VGA Power Connector — 65 см
• 2 шнура: до первого разъема SATA Power Connector — 45 см, плюс 15 см до второго, еще 15 см до третьего и еще 15 см до четвертого такого же разъема
• 1 шнур: до первого разъема Peripheral Connector («молекс») — 45 см, плюс 15 см до второго, еще 15 см до третьего и еще 15 см до четвертого такого же разъема

Длина проводов до разъемов позволяет устанавливать этот БП в современных корпусах среднего размера: до разъемов питания процессора — по 65 см.

Одной из особенностей данной модели является наличие штатной возможности подключить видеокарту с новым разъемом питания PCIe 5.1 (12V-2×6) без использования переходников.

Также этот блок питания позволяет подключить (без переходников и разветвителей) 8 устройств с питанием SATA Power. Однако все эти разъемы расположены всего на двух шнурах, что может оказаться неудобным, если нужно обеспечить питанием несколько зон установки накопителей.

На наш взгляд, давно пора комплектовать БП для подключения периферии только шнурами с разъемами SATA Power, а экзотические устройства при необходимости подключать через переходники, но сейчас в комплект почти всех БП входит шнур с «молексами», который в 99% случаев нельзя ни на что заменить.

Все разъемы SATA Power, за исключением крайних, угловые, а использование таких разъемов не слишком удобно в случае накопителей, размещаемых с тыльной стороны основания для системной платы. Также в комплекте хотелось бы видеть не только стандартные шнуры, рассчитанные на подключение трех устройств, но и шнуры с 1–2 разъемами питания с прямым штекером для подключения устройств в местах со сложным доступом. Впрочем, в случае типовой системы с парой накопителей сложности маловероятны.

Провода тут использованы ленточные, что можно оценить положительно. Сами провода мягкие и хорошо изгибаются, что косвенно свидетельствует о высоком содержании меди.

Схемотехника и охлаждение

Блок питания оснащен активным корректором коэффициента мощности и имеет довольно широкий диапазон питающих напряжений от 100 до 240 вольт. Это обеспечивает устойчивость к понижению напряжения в электросети ниже нормативных значений.

Произведен этот блок питания предположительно на производственных мощностях компании Andyson.

Конструкция блока питания вполне соответствует современным тенденциям: активный корректор коэффициента мощности, частотно-импульсное управление основным инвертором (резонансная схема), синхронный выпрямитель для канала +12VDC, независимые импульсные преобразователи постоянного тока для линий +3.3VDC и +5VDC.

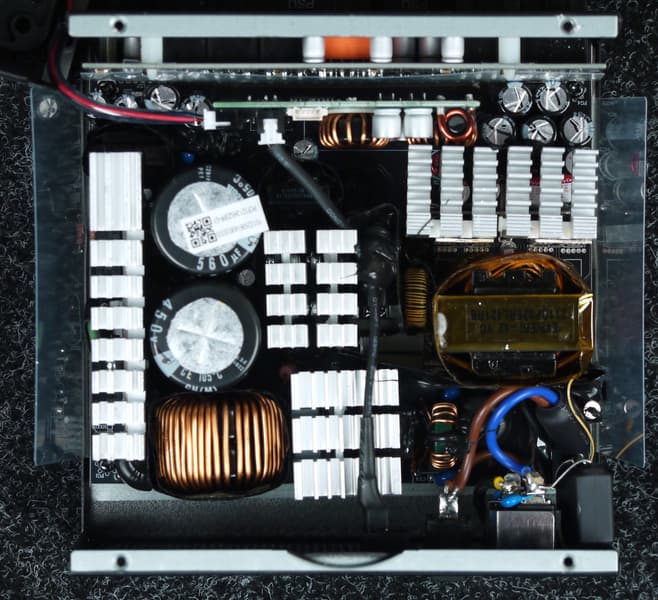

Полупроводниковые элементы высоковольтных цепей размещены на нескольких радиаторах, входной выпрямитель, состоящий из пары диодных сборок, имеет собственный радиатор.

Синхронный выпрямитель канала +12VDC собран на базе восьми транзисторов PWC012N4ES, которые установлены под двумя радиаторами с двух сторон печатной платы.

Независимые источники каналов +3.3VDC и +5VDC установлены на дочерней печатной плате и, по традиции, дополнительных теплоотводов не имеют.

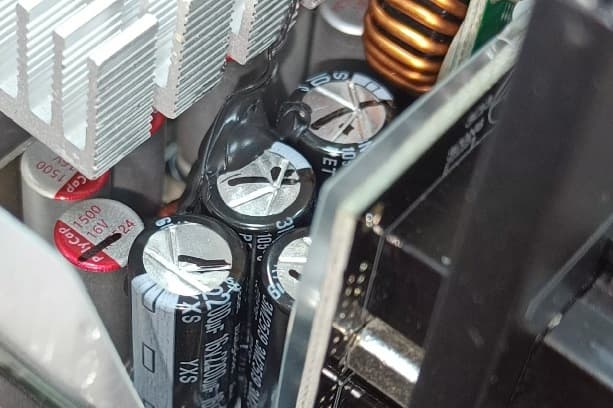

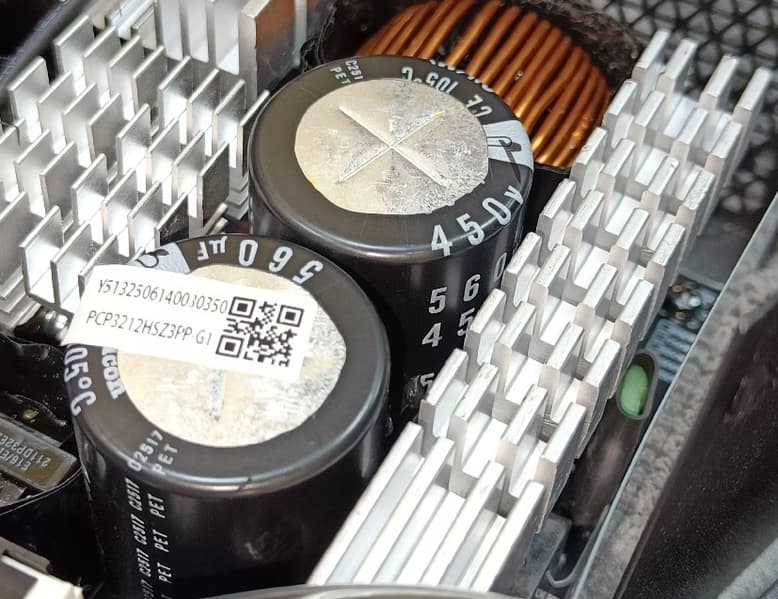

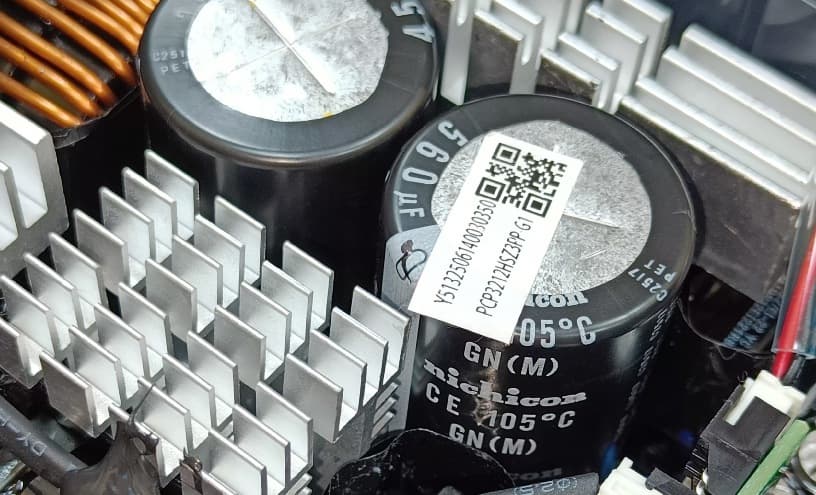

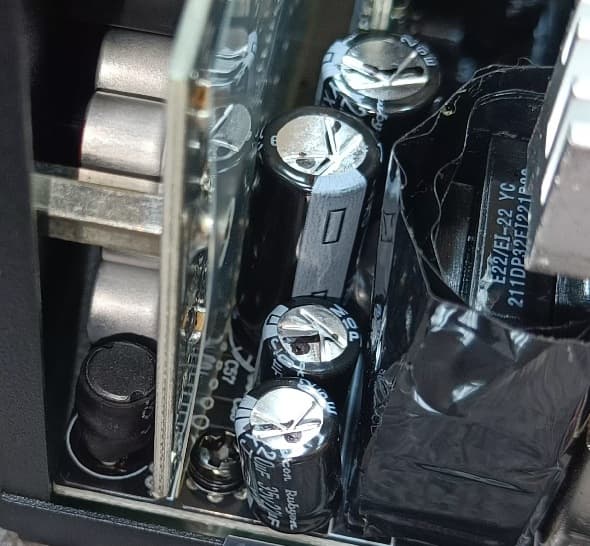

В устройстве установлены электролитические конденсаторы преимущественно японских торговых марок Nichicon и Rubycon, а также большое количество полимерных конденсаторов, в основной массе под маркой PolyCap (Китай/Тайвань)…

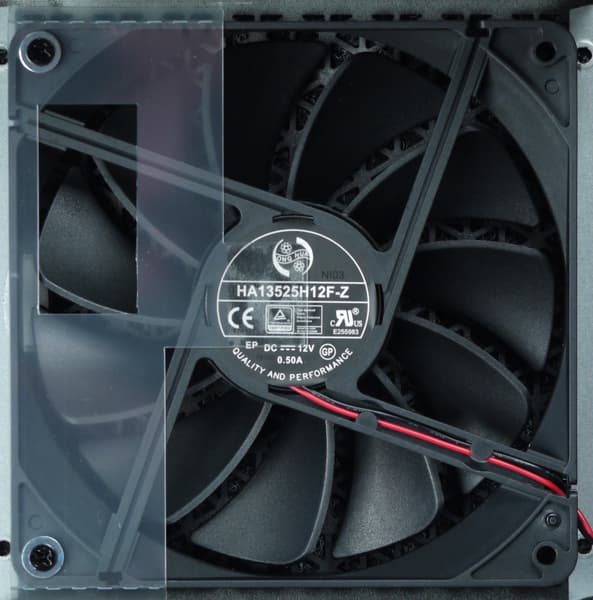

В блоке питания установлен вентилятор HA13525H12F-Z (2300 об/мин) типоразмера 135 мм, подключение двухпроводное, через разъем. Вентилятор основан на гидродинамическом подшипнике, что подразумевает долгий срок его службы.

Измерение электрических характеристик

Далее мы переходим к инструментальному исследованию электрических характеристик источника питания при помощи многофункционального стенда и другого оборудования.

Величина отклонения выходных напряжений от номинала кодируется цветом следующим образом:

Работа на максимальной мощности

Первым этапом испытаний является эксплуатация блока питания на максимальной мощности продолжительное время. Такой тест с уверенностью позволяет удостовериться в работоспособности БП.

Кросс-нагрузочная характеристика

Следующим этапом инструментального тестирования является построение кросснагрузочной характеристики (КНХ) и представление ее на четвертьплоскости, ограниченной максимальной мощностью по шине 3,3&5 В с одной стороны (по оси ординат) и максимальной мощностью по шине 12 В с другой (по оси абсцисс). В каждой точке измеренное значение напряжения обозначается цветовым маркером в зависимости от отклонения от номинального значения.

КНХ позволяет нам определить, какой уровень нагрузки можно считать допустимым, особенно по каналу +12VDC, для тестируемого экземпляра. В данном случае отклонения действующих значений напряжения от номинала по каналу +12VDC не превышают 2% во всем диапазоне мощности, причем отклонения только вверх, что является отличным результатом. При типичном распределении мощности по каналам отклонения от номинала не превышают 2% по каналу +3.3VDC, 1% по каналу +5VDC и 2% по каналу +12VDC.

Данная модель БП хорошо подходит для мощных современных систем из-за высокой практической нагрузочной способности канала +12VDC.

Нагрузочная способность

Следующий тест призван определить максимальную мощность, которую можно подать через соответствующие разъемы при нормированном отклонении значения напряжения в размере 3 или 5 процентов от номинала.

В случае видеокарты с единственным разъемом питания максимальная мощность по каналу +12VDC составляет не менее 150 Вт при отклонении в пределах 3%.

В случае видеокарты с двумя разъемами питания при использовании двух шнуров питания максимальная мощность по каналу +12VDC составляет не менее 350 Вт при отклонении в пределах 3%, что позволяет использовать очень мощные видеокарты.

При нагрузке через три разъема PCIe 2.0 максимальная мощность по каналу +12VDC составляет не менее 525 Вт при отклонении в пределах 3%

Аналогичный тест был проведен и на мощности 650 Вт, значительных отклонений он тоже не выявил.

При нагрузке через разъем питания процессора максимальная мощность по каналу +12VDC составляет не менее 250 Вт при отклонении в пределах 3%. Этого вполне достаточно для типовых систем, у которых на системной плате есть только один разъем для питания процессора.

При нагрузке через два разъема питания процессора максимальная мощность по каналу +12VDC составляет не менее 500 Вт при отклонении в пределах 3%.

В случае системной платы максимальная мощность по каналу +12VDC составляет не менее 150 Вт при отклонении 3%. Так как сама плата потребляет по данному каналу в пределах 10 Вт, высокая мощность может потребоваться для питания карт расширения — например, для видеокарт без дополнительного разъема питания, которые обычно имеют потребление в пределах 75 Вт.

Таким образом, индивидуальная нагрузочная способность тут высокая.

Экономичность и эффективность

При оценке эффективности компьютерного блока питания можно идти двумя путями. Первый путь заключается в оценке компьютерного блока питания как отдельного преобразователя электрической энергии с дальнейшей попыткой минимизировать сопротивление линии передачи электрической энергии от БП к нагрузке (где и измеряется ток и напряжение на выходе БП). Для этого блок питания обычно подключается всеми имеющимися разъемами, что ставит разные блоки питания в неравные условия, так как набор разъемов и количество токоведущих проводов зачастую разное даже у блоков питания одинаковой мощности. Таким образом, хотя результаты получаются корректными для каждого конкретного источника питания, в реальных условиях полученные данные малоприменимы, поскольку в реальных условиях блок питания подключается ограниченным количеством разъемов, а не всеми сразу. Поэтому логичным представляется вариант определения эффективности (экономичности) компьютерного блока питания не только на фиксированных значениях мощности, включая распределение мощности по каналам, но и с фиксированным набором разъемов для каждого значения мощности.

Представление эффективности компьютерного блока питания в виде значения КПД (коэффициента полезного действия) имеет свои традиции. Прежде всего, КПД — это коэффициент, определяемый соотношением мощностей на выходе и на входе блока питания, то есть КПД показывает эффективность преобразования электрической энергии. Обычному же пользователю данный параметр почти ничего не скажет, за исключением того, что более высокий КПД вроде как говорит о большей экономичности БП и более высоком его качестве. Зато КПД стал отличным маркетинговым якорем, особенно в комбинацией с сертификатом 80Plus. Однако с практической точки зрения КПД не оказывает заметного влияния на функционирование системного блока: он не увеличивает производительность, не снижает шум или температуру внутри системного блока. Это просто технический параметр, уровень которого в основном определяется развитием промышленности в текущий момент времени и себестоимостью продукта. Для пользователя же максимизация КПД выливается в увеличение розничной цены.

С другой стороны, иногда нужно объективно оценить экономичность компьютерного блока питания. Под экономичностью мы подразумеваем потерю мощности при преобразовании электроэнергии и ее передаче к конечным потребителям. И для оценки этого КПД не нужен, так как можно использовать не отношение двух величин, а абсолютные значения: рассеиваемую мощность (разницу между значениями на входе и выходе блока питания), а также потребление энергии источником питания за определенное время (день, месяц, год и т. д.) при работе с постоянной нагрузкой (мощностью). Это позволяет легко увидеть реальную разницу в потреблении электроэнергии конкретными моделями БП и при необходимости рассчитать экономическую выгоду от использования более дорогих источников питания.

Таким образом, на выходе мы получаем понятный для всех параметр — рассеиваемую мощность в ваттах, которая легко преобразуется в киловатт-часы (кВт·ч), которые и регистрирует счетчик электрической энергии.

Мы решили выделить несколько типовых вариантов по мощности и соотнести их с количеством разъемов, которое соответствует данным вариантам, то есть максимально приблизить методику измерения экономичности к условиям, которые достигаются в реальном системном блоке. Вместе с тем, это позволит оценивать экономичность разных блоков питания в полностью одинаковых условиях.

На мощности 500 Вт измерение производится в двух режимах (если, конечно, это позволяет набор проводов и разъемов у конкретного блока питания), а учитывается для дальнейшего представления лучший из них, в данном случае — меньший.

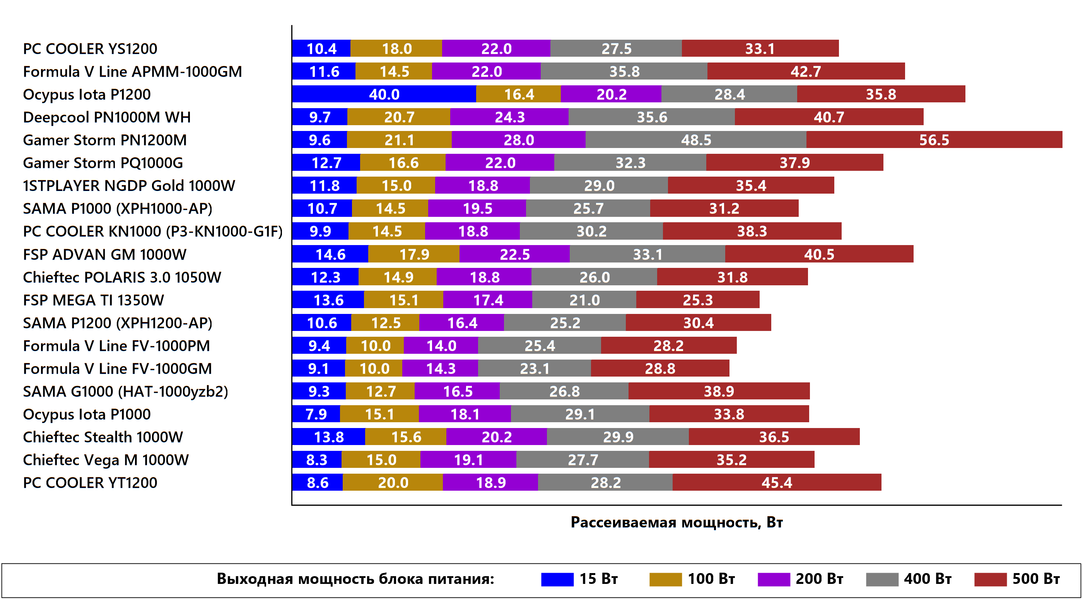

Для удобства восприятия информации все блоки питания мы разделили на три группы: 1000 Вт и более, 750—850 Вт и 650 Вт и менее. В обзоре мы приводим данные конкретной группы, к которой относится обозреваемый источник питания.

Проанализировав полученные результаты мы выбираем лучший (наименьший) и худший (наибольший) из них и рассчитываем среднее значение для каждого из режимов работы, что позволяет наглядно сравнить результат обозреваемой модели с ранее протестированными источниками питания.

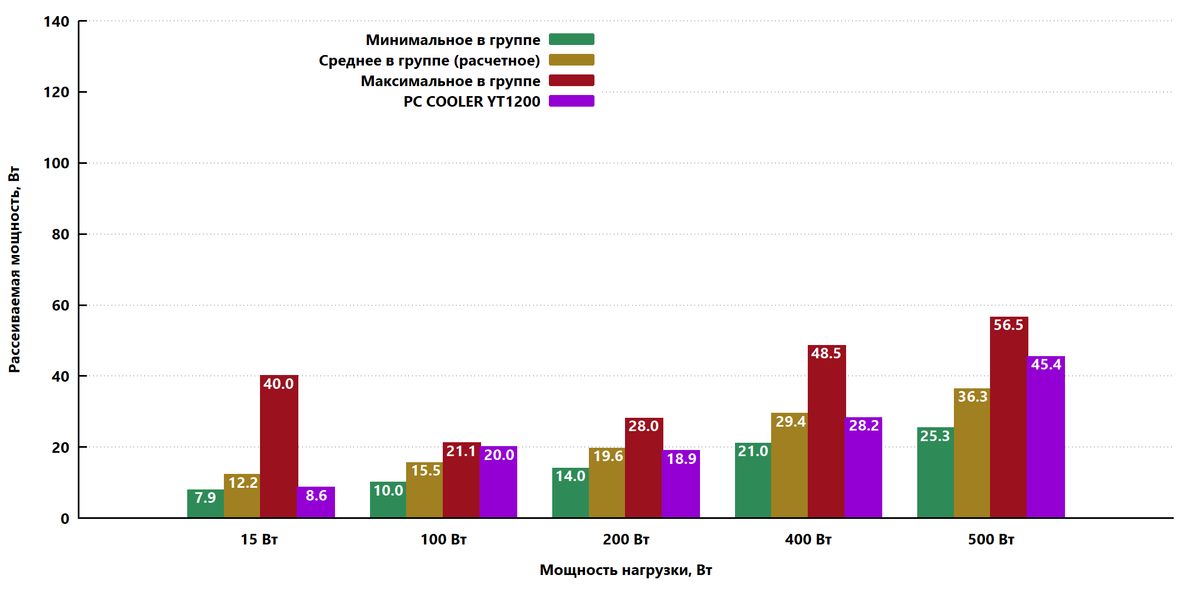

Данная модель имеет высокую экономичность на мощности 15 Вт, в режимах с нагрузкой мощностью 200 и 400 Вт экономичность находится на среднем уровне. А вот при работе на мощности 100 и 500 Вт экономичность заметно хуже средней для данной группы.

В данном случае мы также приводим и измерения традиционного КПД. Результаты регистрировались при постоянной нагрузке на каналы +3.3VDC (5 Вт) и +5VDC (15 Вт) и изменяемой мощности по каналу +12VDC.

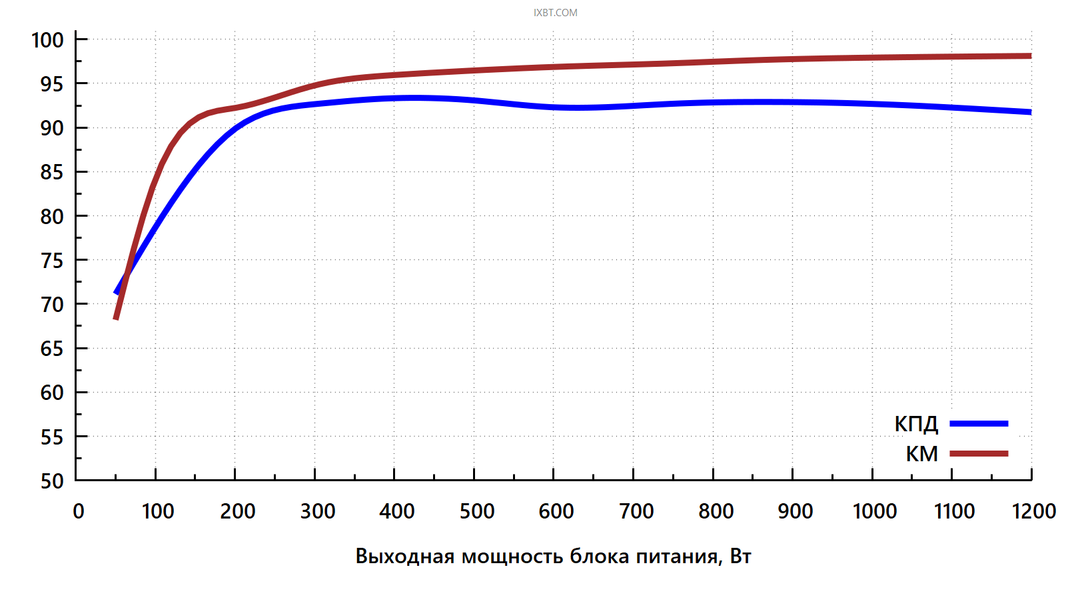

Всего таким образом мы измерили параметры блока питания в 11 точках. В результате максимальный КПД в нашем случае составил 93,3% при выходной мощности 400 Вт, а вообще КПД превышает 90% начиная примерно с 200 Вт. Максимальная рассеиваемая мощность составила 108 Вт при работе на максимальной мощности, что является средним показателем для современного блока питания подобной мощности.

Гибридный режим охлаждения

У блока питания PCCooler YT1200 предусмотрен гибридный режим охлаждения, который включается клавишей на задней стенке устройства.

В гибридном режиме запуск вентилятора происходит при достижении выходной мощности около 440 Вт. Возможно, температурная граница включения вентилятора тоже имеется, но достичь ее в типовых условиях нам не удалось. Отключение вентилятора происходит при снижении мощности до 440 Вт без какой-либо задержки и вне зависимости от температуры.

Долговременную же работу с выключенным вентилятором блок питания продемонстрировал на мощности 430 Вт. При такой нагрузке вентилятор очень быстро останавливается и уже не включается, даже если до этого БП был нагружен по максимуму.

Также стоит учитывать, что в случае работы с остановленным вентилятором температура компонентов внутри БП сильно зависит от окружающей температуры воздуха, и если та установится на уровне 40–45 °C, это может привести к более раннему включению вентилятора.

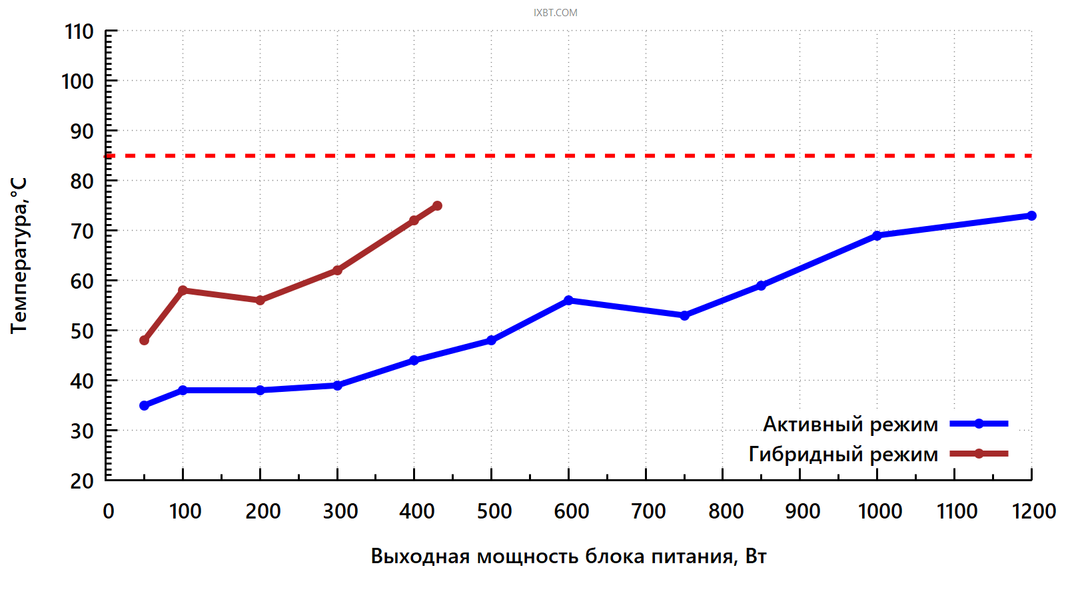

Температурный режим

Термонагруженность конденсаторов при работе с постоянно вращающимся вентилятором на мощности вплоть до максимальной находится на невысоком уровне, что естественно для качественного и правильно спроектированного БП.

В гибридном режиме охлаждения при остановленном вентиляторе температура довольно быстро поднимается с 48 до 75 градусов при увеличении нагрузки.

Разработчикам, возможно, стоило ограничиться несколько более низким пороговым значением мощности для пассивного охлаждения или реализовать включение вентилятора и по порогу температуры тоже.

В целом, эксплуатация этого БП около максимума мощности (и около максимума мощности при пассивном охлаждении в гибридном режиме) несколько сократит срок службы конденсаторов.

Акустическая эргономика

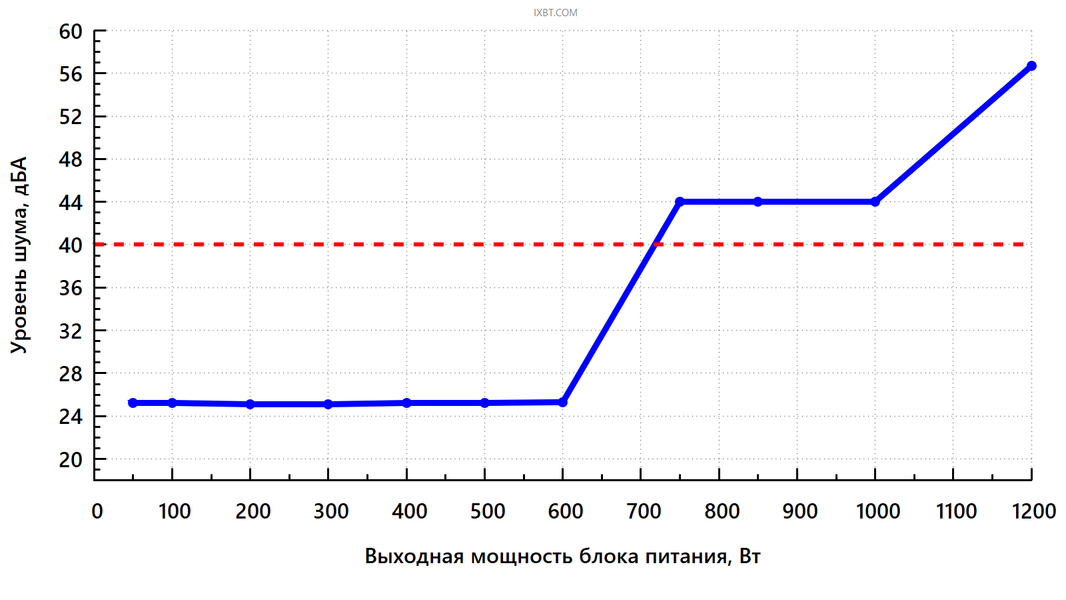

При подготовке данного материала мы использовали следующую методику измерения уровня шума блоков питания. Блок питания располагается на ровной поверхности вентилятором вверх, над ним на расстоянии 0,35 метра размещается измерительный микрофон шумомера Октава 110А-Эко, которым и производится измерение уровня шума. Нагрузка блока питания осуществляется при помощи специального стенда, имеющего бесшумный режим работы. В ходе измерения уровня шума осуществляется эксплуатация блока питания на постоянной мощности в течение 20 минут, после чего производится замер уровня шума.

Подобное расстояние до объекта измерения является наиболее приближенным для настольного размещения системного блока с установленным блоком питания. Данный метод позволяет оценить уровень шума блока питания в жестких условиях с точки зрения небольшого расстояния от источника шума до пользователя. При увеличении расстояния до источника шума и появлении дополнительных преград, имеющих хорошую звукоотражающую способность, уровень шума в контрольной точке также будет снижаться, что приведет к улучшению акустической эргономики в целом.

При работе с постоянно вращающимся вентилятором в диапазоне мощности до 600 Вт включительно шум блока питания находится на очень низком уровне (около 25 дБА с расстояния 0,35 м) для жилого помещения в дневное время суток.

При дальнейшем увеличении выходной мощности уровень шума заметно повышается. Уже при работе на мощности 750 Вт уровень шума превышает 40 дБА — это высокий шум для жилого помещения в дневное время суток.

При работе на мощности 1200 Вт шум очень высокий не только для жилого, но и для офисного помещения — около 57 дБА.

Таким образом, с точки зрения акустической эргономики данная модель обеспечивает комфорт при выходной мощности в пределах 600 Вт, при этом уровень шума действительно низкий.

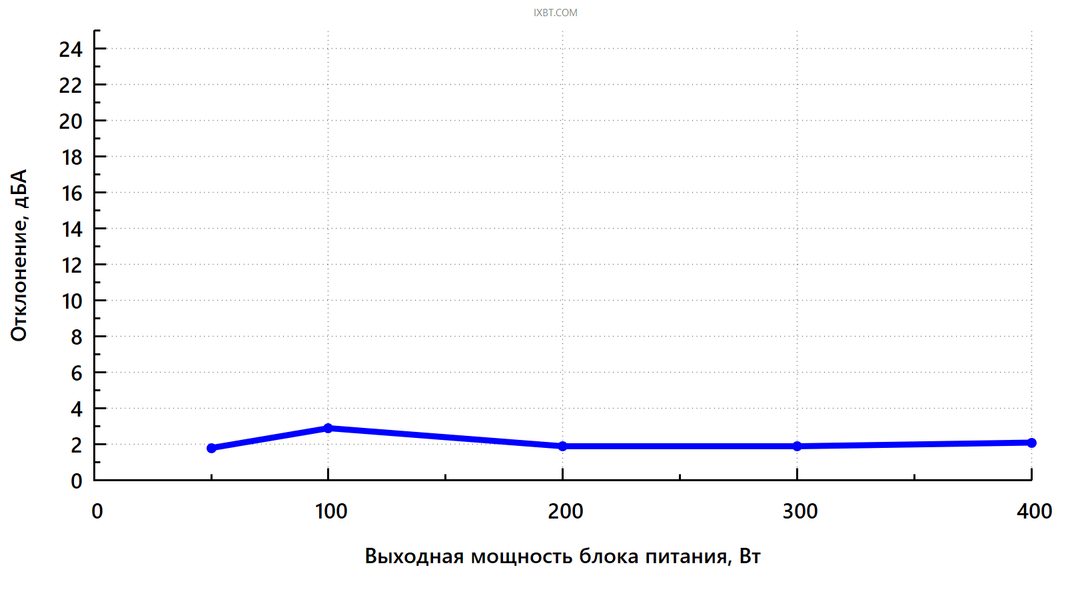

Также мы оцениваем уровень шума электроники блока питания, поскольку в некоторых случаях она является источником нежелательных призвуков. Данный этап тестирования осуществляется путем определения разницы между уровнем шума в нашей лаборатории с включенным блоком питания и с выключенным. В случае, если полученное значение находится в пределах 5 дБА, никаких отклонений в акустических свойствах БП нет. При разнице более 10 дБА, как правило, есть определенные дефекты, которые можно услышать с расстояния менее полуметра. На данном этапе измерений микрофон шумомера располагается на расстоянии около 40 мм от верхней плоскости БП, так как на бо́льших расстояниях измерение шума электроники весьма затруднительно.

Шум электроники минимальный, услышать его будет невозможно даже с минимального расстояния, не говоря уже о случае с собранной системой.

Потребительские качества

Потребительские качества PCCooler YT1200 находятся на очень хорошем уровне. Нагрузочная способность канала +12VDC высокая, что позволяет использовать данный БП в мощных системах с несколькими видеокартами. Акустическая эргономика на максимальной мощности плохая, но при низких и средних нагрузках вплоть до 600 Вт шум очень низкий, а компоненты с потреблением более 750 Вт сами по себе будут производить значительный шум. В случае использования гибридного режима охлаждения этот БП может длительное время работать с остановленным вентилятором на мощности 430 Вт и менее.

Длина проводов у БП достаточная для большинства современных корпусов, к тому же провода использованы мягкие, в приятной оболочке и полностью съемные, что повышает удобство при сборке и дальнейшей эксплуатации.

Также отметим возможность подключения видеокарты посредством разъема питания PCIe 5.1 (12V-2×6).

Итоги

PCCooler YT1200 — это вполне достойная реализация блока питания особо высокой мощности с соответствующей ценой. Его технико-эксплуатационные характеристики находятся на хорошем уровне, чему способствуют высокая нагрузочная способность канала +12VDC, средняя экономичность, высококачественный вентилятор с гидродинамическим подшипником, а также конденсаторы преимущественно японских производителей. Можно прогнозировать достаточно долгий срок службы данной модели даже при высоких нагрузках и активной эксплуатации. Блок питания позволяет длительно работать с остановленным вентилятором на мощности до 430 Вт.
