Мини-ПК Intel NUC10i5FNKPA25.11.2020 01:06

В семействе Intel NUC 10 выпущен мини-ПК NUC10i5FNKPA, основой которого послужили 4-ядерный Intel Core i5–10210U с Intel UHD Graphics, SO-DIMM DDR4 8GB, M.2 SSD 256GB с системой MS Windows 10 Home 64-bit

Евгений Рудометов

Компания Intel продолжает развивать семейство компактных настольных компьютеров своей собственной разработки. Материнские платы этих устройств снабжены энергоэффективными мобильными процессорами. Изделия получили наименование NUC (Next Unit of Computing). И хотя они являются, по сути, только компактными системными блоками, требующими подключения монитора или ТВ-приемника, а также клавиатуры, мыши и т. п., производители и пользователи продолжают их традиционно называть мини-ПК (Mini PC). По сути, данное наименование для настольных компьютерных систем малого форм-фактора стало уже отраслевым стандартом. Оно часто используется рядом фирм, создающими и выпускающими подобные изделия под своим брендом.

Десятое поколение мини-ПК Intel NUC в настоящее время представлено двумя группами изделий: двенадцатью наборами (kit), требующими своего доукомплектования силами пользователей, и восьмью моделями мини-ПК, полностью готовыми к работе. Первые получили наименование «Intel NUC 10 Performance kit», вторые — «Intel NUC 10 Performance Mini PC».

Одним из представителей полностью укомплектованных и готовых к работе устройств из «Intel NUC 10 Performance Mini PC» является модель Intel NUC10i5FNKPA2 (символ »2» в наименовании, как и раньше, означает наличие в комплекте блока питания, снабженного силовым кабелем с вилкой европейского стандарта, эта вилка совместима с розетками российского стандарта). Устройство поставляется в жесткой картонной коробке. Состав комплекта:

• мини-ПК Intel NUC10i5FNKPA2 (далее — мини-ПК Intel NUC10i5FNKPA),
• блок питания мини-ПК от сети переменного тока (модель HKA09019047–6U с входным напряжением 100–240В, выходным напряжением 19В, выходным током до 4,74А), снабженный кабелем с вилкой европейского стандарта,
• запасной столбик для крепления M.2 SSD,
• документация с кратким описанием подключения и безопасного использования мини-ПК, а также описание стандартов и материалов. На соответствующих сайтах Intel — вспомогательное ПО, файлы с описанием архитектуры моделей NUC10 и рекомендациями по их настройке.

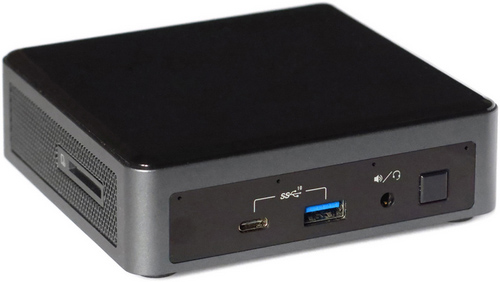

Рис. 1. Мини-ПК NUC10i5FNKPA

Использование энергоэкономичного процессора Intel Core i5–10210U позволило создать компактный компьютер с высокой производительностью и функциональностью. Основные параметры этого процессора приведены в таблице 1.

Таблица 1. Основные параметры Intel Core i5–10210U

В данном компьютере используются видеосредства Intel UHD Graphics, встроенные в процессор Intel Core i5–10210U. Эти средства поддерживают:

• Видео HD для Blu-ray, ­­
• Direct3D 2015/11.2/11.1/9/10, Direct2D, OpenCL 1.2/2.0/2.¼.5,
• Аппаратное ускорение декодирования Full AVC/VC1/MPEG2/HEVC/VP8/VP9/JPEG,
• Аппаратное ускорение кодирования Full AVC/MPEG2/HEVC/VP8/JPEG.

Видеопоток передается как через HDMI (через LSPCON — MegaChips MCDP2800-BCT DisplayPort 1.2a to HDMI 2.0b Level Shifter/Protocol Converter) с максимальным разрешением 4096×2160 @ 60 Hz, 24bpp, так и через USB Type C (совместим с DisplayPort 1.2) с максимальным разрешением 4096×2304 @ 60 Hz, 24bpp. Из приведенных значений следует, что графические средства обеспечивают поддержку видеоконтента 4К. Поддерживается до трех дисплеев.

Функциональная схема мини-ПК Intel NUC10i5FNKPA представлена на рис. 2, технические характеристики — в таблице 2. Порты и разъемы — на рис. 3.

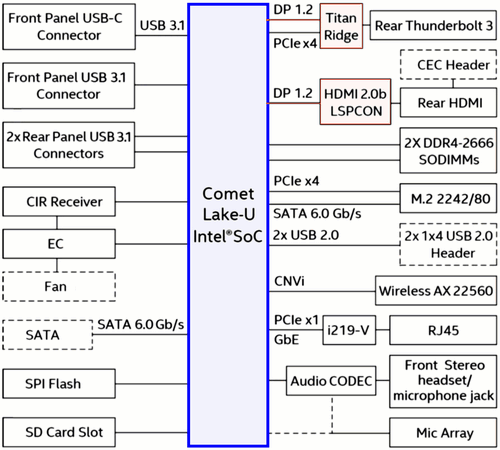

Рис. 2. Функциональная схема мини-ПК NUC10i5FNKPA

Таблица 2. Технические характеристики мини-ПК

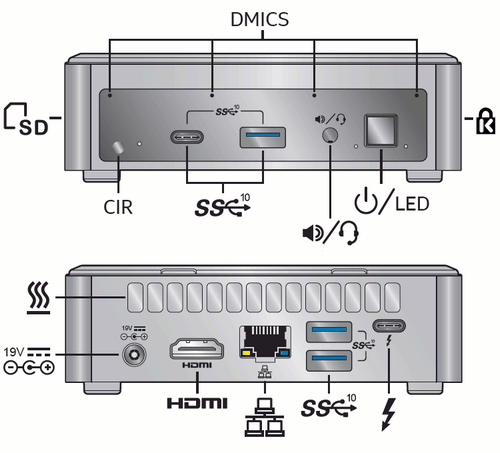

Рис. 3. Порты и разъемы мини-ПК NUC10i5FNKPA

В мини-ПК Intel NUC10i5FNKPA общий объем оперативной памяти составляет 8GB, но имеется возможность ее расширения до 64GB. Эта память представлена двумя модулями SO-DIMM DDR4 Kingston KVR26S19S6/4. Каждый модуль имеет объем 4GB. Основные параметры: 512Mx64-bit (4GB) DDR4–2666 CL19 260-pin SODIMM, VDD=1.2V Typical. Внешний вид модуля памяти представлен на рис. 4.

Энергонезависимое хранение информации осуществляет накопитель M.2 SSD 256GB. Это модель Kingstone U-SNS8154P3/256GJ — «M.2 2280×2 256GB SSD» c «PCIe Gen. 3 NVMe 1.2″. Внешний вид накопителя представлен на рис. 4.

Рис. 4. Модули ОЗУ и SSD

Возможности основных подсистем мини-ПК Intel NUC10i5FNKPA были оценены в процессе тестирования. Его конфигурацию составляют следующие основные компоненты:

• Процессор — Intel Core i7–10210U (литография 14 нм, микроархитектура Comet Lake, 4 физических ядра, работающих c 8 потоками, базовая частота — 1,6 ГГц, частота в режиме Turbo Boost — 4,2 ГГц, кэш 6 Мбайт, TDP 15 Вт),
• Материнская плата — Intel NUC10i5FNB,
• Графическая подсистема — Intel UHD Graphics,
• Оперативная память — 8GB DDR4–2666,
• Дисковая подсистема — M.2 SSD 256GB,
• Блок питания — внешний компактный блок HKA09019047–6U (AC-DC: input — 100–240V/50–60Hz; output — 19V, 4,74А, 90W max),
• Операционная система — ОС Microsoft Windows 10 Home 64-bit.

Основные характеристики процессора и видеоадаптера приведены на рис. 5 и рис. 6.

Рис. 5. Характеристики процессора мини-ПК NUC10i5FNKPA

Рис. 6. Характеристики видеоадаптера мини-ПК NUC10i5FNKPA

На рис. 7 приведена оценка производительности процессора мини-ПК Intel NUC10i5FNKPA, выполненная программой CPU-Z.

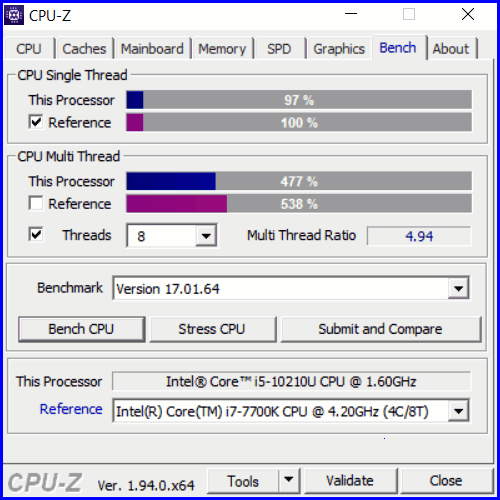

Рис. 7. Оценка производительности процессора мини-ПК NUC10i5FNKPA
программой CPU-Z

На рис. 8 приведена оценка производительности подсистемы оперативной памяти мини-ПК Intel NUC10i5FNKPA, выполненная программой AIDA64.

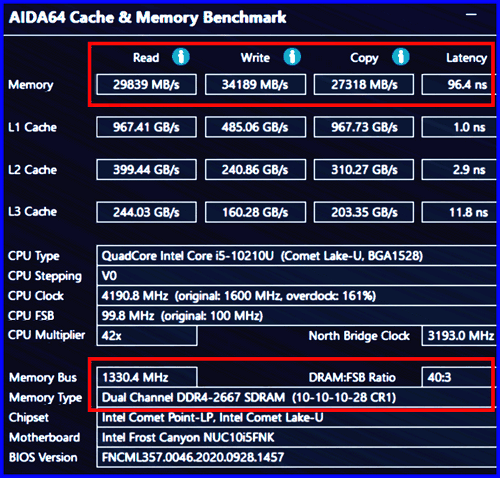

Рис. 8. Оценка подсистемы оперативной памяти

Оценка емкостных параметров дисковой памяти, выполненная стандартными средствами ОС Microsoft Windows 10 Home 64-bit, представлена на рис. 9.

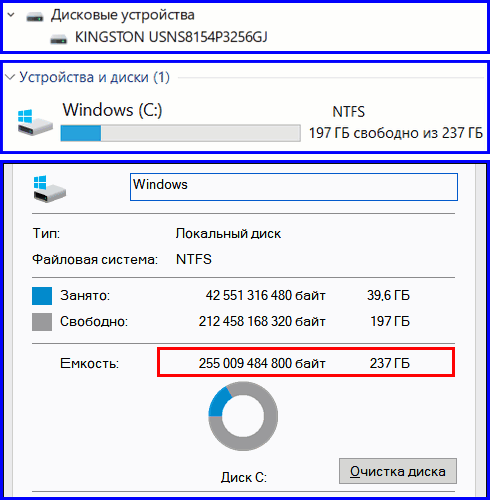

Рис. 9. Емкостные параметры дисковой подсистемы

Для оценки производительности дисковой подсистемы использовались программы CrystalDiskMark, ATTO Disk Benchmark, AS SSD Benchmark. Результаты их работы приведены на рис. 10 — рис. 12.

Рис. 10. Оценка скоростных параметров, выполненная CrystalDiskMark

Рис. 11. Оценка скоростных параметров, выполненная ATTO Disk Benchmark

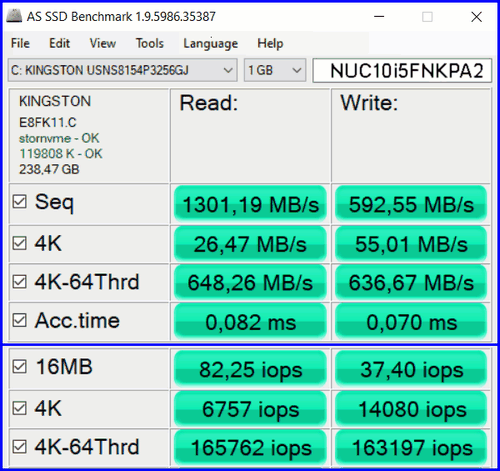

Рис. 12. Оценка скоростных параметров, выполненная AS SSD Benchmark

В заключение необходимо отметить, что полученные результаты тестирования подтверждают сравнительно высокую производительность подсистем мини-ПК Intel NUC10i5FNKPA. С учетом проводных и беспроводных интерфейсов это обеспечивает возможность решения широкого круга задач. При этом возможности мини-ПК могут быть увеличены заменой штатных модулей оперативной и энергонезависимой памяти на модели, обладающие более высокими показателями информационного объема и лучшими скоростными параметрами.

Расширенные версии статьи представлены по адресу:
https://www.rudometov.com/arhitektura-mini-pk-intel-nuc10i5fnkpa-1/
https://www.rudometov.com/proizvoditelnost-intel-nuc10i5fnkpa-1/
