Сетевой накопитель Synology DS415+: старшая модель настольного формата на четыре винчестера
Решения на базе анонсированной Intel позапрошлой весной микроархитектуры Silvermont уже достаточно широко встречаются в смартфонах, планшетах, традиционных компьютерах и ноутбуках. Однако в данном семействе присутствуют также продукты для серверного сегмента и процессоры для коммуникаций.
Ранее мы уже встречались с сетевыми накопителями с использованием Silvermont, но это были решения «десктопного» класса с чипами Bay Trail-D. В частности, они были оборудованы видеоконтроллером и выходом HDMI, что позволяло реализовать несколько дополнительных функций и сценариев использования.
Рассматриваемый в этом материале Synology DS415+ базируется на SoC Intel Atom C2538, которая с точки зрения позиционирования более уместна для работы в составе сетевого накопителя. Однако, если посмотреть на конкретную реализацию этого сетевого накопителя, будет видно, что заложенные производителем чипа отличия (например, максимальный объем оперативной памяти или число линий PCIe) в данном случае несущественны.
Конечно, можно поспорить, действительно ли востребованы в сетевых накопителях данного уровня четыре ядра и частоты более 2 ГГц, однако с учетом уникально широкого набора дополнительных функций в прошивках DSM у Synology, данные ресурсы вполне могут пригодиться.

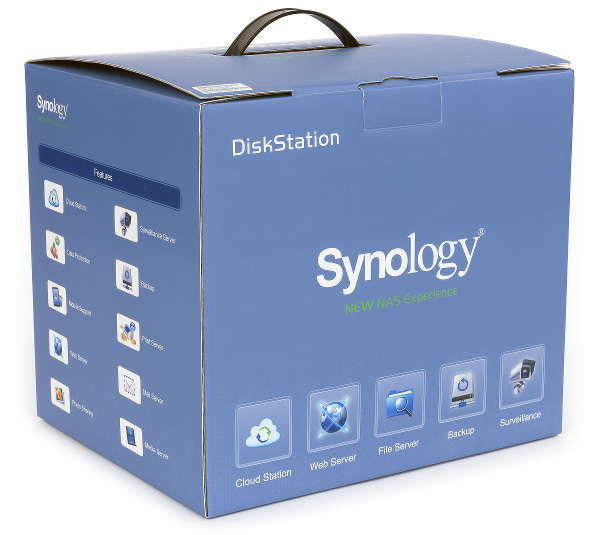

Комплект поставки и внешний вид Производитель уже давно придерживается унифицированного оформления упаковок, что вполне уместно, учитывая, что подавляющее число возможностей совпадает у разных моделей. Так что для новичка здесь есть только общие слова про резервное копирование, мультимедиа, мобильный доступ и другие функции.
О точном названии устройства говорят несколько наклеек. На наиболее крупной из них приводится фотография устройства, несколько основных характеристик, описание комплектации и другая служебная информация. Заметим, что коробка достаточно крупная — 285×240×250 мм — и имеет пластиковую ручку для переноски, пользоваться которой нужно с осторожностью, поскольку картонная «защелка» — не самый надежный вариант для закрытия крышки.
Комплект поставки состоит из накопителя, внешнего блока питания (12 В 8,33 А) с кабелем, пары патч-кордов, набора винтов для крепления дисков формата 2,5″, универсальной листовки с графическим описанием процесса начала работы и немногим более подробной локализованной инструкцией, совмещенной с гарантийным талоном.

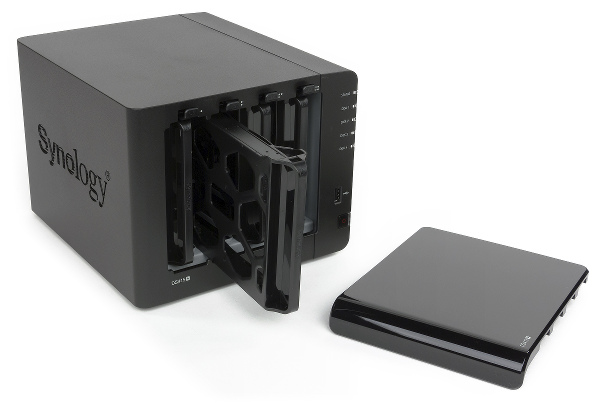

Дизайн и конструкция корпуса не отличаются от прошлых поколений устройств на четыре винчестера. Внешняя часть изготовлена в основном из матового черного пластика. Только съемная передняя панель глянцевая. За ней скрываются отсеки для установки жестких дисков.

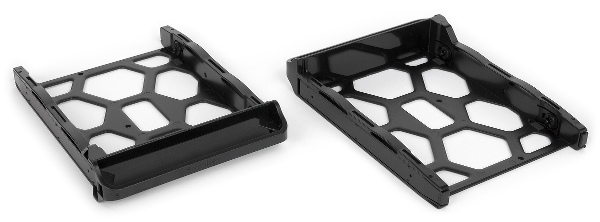

Для моделей 3,5″ не требуется использование инструментов для их закрепления — специальная конструкция пластиковых рамок позволяет надежно удерживать диски на своем месте. При этом присутствуют и резиновые прокладки, призванные снизить шум и вибрации. Сами рамки устанавливаются на простых защелках, дополнительных замков здесь не предусмотрено.

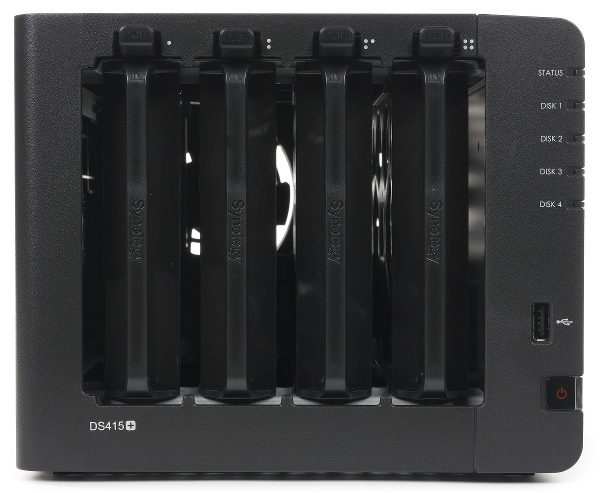

В правой части передней панели мы видим блок из пяти индикаторов, порт USB 2.0 и кнопку включения со встроенным светодиодом. Сетевая активность отображается только на встроенных индикаторах подключения проводной сети.
В данной модели используются два гигабитных сетевых порта, расположенных на задней панели. Здесь же есть решетки двух вентиляторов системы охлаждения, вход блока питания, порт eSATA, два порта USB 3.0 и скрытая кнопка сброса настроек. Заметим, что сама панель изготовлена из металла и покрашена черной краской.
При необходимости чистки вентиляторов можно демонтировать внешние решетки, что упростит проведение данной процедуры.
Вентиляторы имеют формат 92×25 мм и трехпроводное подключение. Забор воздуха происходит через переднюю панель и несколько дополнительных решеток на корпусе.
Таким образом, оценивая дизайн, можно еще раз сказать, что текущая линейка решений Synology среднего сегмента имеет привлекательный внешний вид, удобна в использовании и подойдет как для применения в бизнесе, так и для требовательных домашних пользователей.
Конструкция и аппаратные характеристики Внутри корпуса находится металлическая рама, на которой закреплены печатные платы и другие элементы. На основной печатной плате находится скрытый игольчатым алюминиевым радиатором процессор Intel Atom C2538. Этот чип с TDP 15 Вт принадлежит к семейству специализированных процессоров Intel Atom Processor for Communications. Он имеет в своем составе четыре ядра x86–64, работающих на максимальной частоте 2,4 ГГц, контроллер памяти DDR3, 16 линий PCIe 2.0, контроллеры USB 2.0 и SATA.
Рядом с ним установлен слот SO-DIMM с модулем оперативной памяти DDR3–1600 объемом 2 ГБ. Официальной возможности увеличение ее объема нет. Для первоначальной загрузки устройства, помимо традиционного BIOS, используется флэшнакопитель с интерфейсом USB
Для подключения внутренних дисков используются встроенные в SoC порты SATA. А внешний интерфейс eSATA основан на дополнительном контроллере Sil3132CNU. Сетевые интерфейсы реализованы на микросхемах Marvell 88E1512, несмотря на наличие гигабитных контроллеров в основном чипе. Порт USB версии 2.0 также работает через главный процессор системы, а для портов USB 3.0 установлен контроллер EtronTech EJ168A. За охлаждение системы отвечают два вентилятора Y.S. Tech FD129225LL-N 12 В 0,12 А.
Тестирование накопителя проводилось с программным обеспечением DSM версии 5.1–5022 Update 1.
Начало работы с накопителем Как мы писали выше, для крепления 3,5″ дисков отвертки не потребуются. Так что устанавливаем диски в рамки и закрепляем специальными планками. Если же планируется работать с накопителями 2,5″, то здесь уже без винтов не обойтись.
Для установки системного программного обеспечения на выделенный раздел винчестеров необходимо открыть в браузере специальную версию Web-интерфейса. Найти адрес накопителя в сети можно по журналам роутера или через фирменную утилиту Synology Assistant.
Прошивку устройство может самостоятельно скачать с сайта производителя или, если отсутствует подключение к сети Интернет, можно предоставить соответствующий файл. После этого нужно ответить на несколько вопросов для установки основных параметров устройства — пароля администратора и сетевого имени. Здесь же сразу можно создать и дисковый массив SHR из установленных винчестеров. При наличии быстрого Интернет-канала, весь процесс занимает десять-пятнадцать минут.
Основные возможности встроенного программного обеспечения Сетевые накопители Synology уверенно входят в группу наиболее функциональных моделей на рынке. Мы уже неоднократно описывали возможности встроенного программного обеспечения и повторяться смысла нет. Последнее крупное обновление было осенью прошлого года. В версии DSM 5.1 появилось множество новых функций, включая сервис анализа безопасности, автоматическое обновление прошивки, контроль привилегий приложений, кэш на SSD, анализ занимаемого данными пространства и многие другие. Были усовершенствованы и расширены функции резервного копирования, работы с облачными хранилищами, интеграции с виртуальными системами. Набор предлагаемых дополнительных пакетов пополнился новыми программами, а возможности существующих заметно улучшились.
Компания предоставляет на сайте подробное описание функций устройства, в том числе и на русском языке. Так что в этом материале мы только кратко коснемся основных функций сетевого накопителя.
Для настройки устройства используется Web-интерфейс. Он защищен паролем, может использовать протокол HTTPS, в том числе и с официальным сертификатом. По внешнему виду этот многооконный интерфейс очень похож на рабочий стол современных графических операционных систем. Предусмотрена русская локализация, возможность изменения дизайна страницы входа, встроенная справочная система, специальная форма обращения в техническую поддержку и пункт предоставления удаленного доступа специалистам компании.
Через «Портал приложений» можно настроить прямой доступ к определенным программным модулям (например, Audio Station или видеонабдюдению) без предварительного подключения к основному Web-интерфейсу.
«Диспетчер хранения» используется для управления дисковыми томами. Пользователь может использовать любое количество и типы массивов, ограничение идет только по числу установленных дисков. Предусмотрены операции миграции без потери данных, регулярные проверки S.M. A.R.T., отправка отчетов о состоянии винчестеров, управление томами iSCSI и SSD.
Рассматриваемая модель поддерживает организацию отказоустойчивых кластеров Synology High Availability (SHA). При наличии двух одинаковых моделей сетевых накопителей и одинаковой конфигурации винчестеров вы можете объединить их в кластер, позволяющий минимизировать время недоступности сервисов в случае сбоя. Подробнее об этой функции можно прочитать в документе.

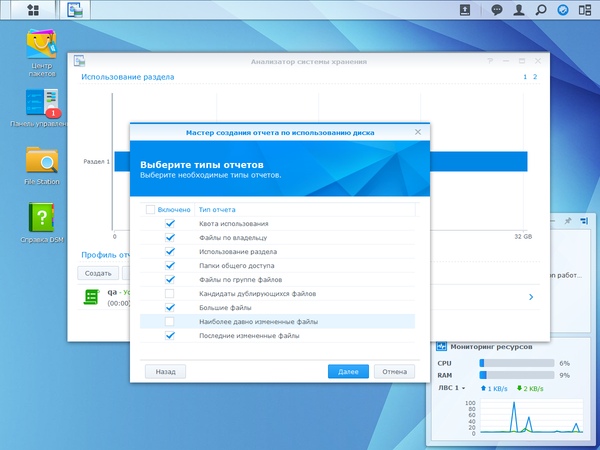

Функция «Анализатор системы хранения» позволит вам создавать регулярные отчеты о состоянии томов с группировкой по владельцам, квотам, папкам, большим файлам и другим параметрам.
Для хранения документов используется стандартный механизм создания общих ресурсов. Предусмотрена поддержка обычных и расширенных прав доступа, а также корзины удаленных файлов. Пользователей и группы можно запрограммировать прямо в сетевом накопителе или воспользоваться службами каталогов Windows AD или LDAP. Есть возможность установки дисковых квот пользователям, а также ограничения скоростей для пользователей и групп при подключении по некоторым протоколам. Кроме установки прав на ресурсы, можно контролировать и возможность использования дополнительных приложений.

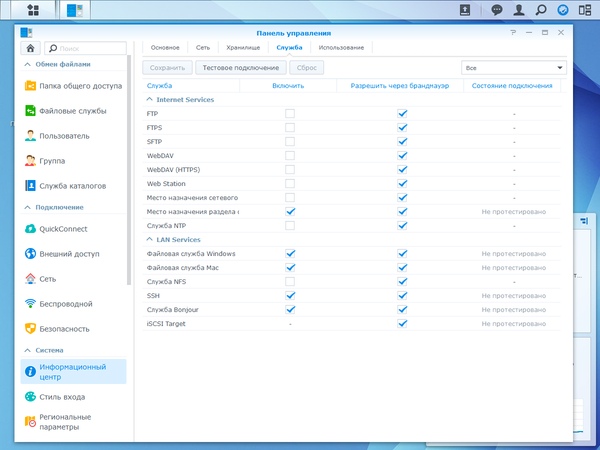

Доступ к файлам осуществляется по протоколам SMB/CIFS, AFP, NFS, FTP и WebDAV, что позволяет работать с сетевым накопителем практически с любого современного электронного устройства, а также через Интернет. Предусмотрено использование и File Station — многофункционального менеджера файлов в браузере. В ней, в частности, есть работа с архивами, создание ссылок быстрого доступа и подключение образов ISO.
Поскольку многие функции накопителя связаны с мультимедийными службами, предусмотрен специальный сервис индексирования соответствующих файлов. При этом для фотографий и видео может осуществляться автоматическое преобразование для комфортного просмотра с мобильных устройств по медленным каналам связи.

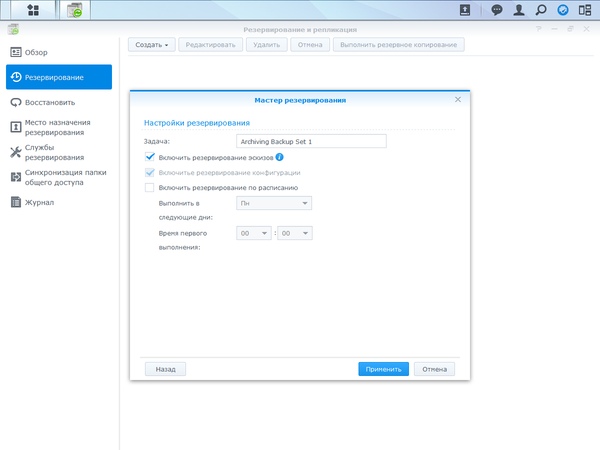

Дополнительно повысить надежность хранения данных поможет сервис резервного копирования. Он поддерживает работу с локальными накопителями, внешними устройствами, удаленными сетевыми системами и популярными облачными сервисами. Возможна работа с папками и файлами, iSCSI LUN, синхронизация данных по сети между устройствами Synology и, конечно, запуск заданий по расписанию.
Для подключения к сети используются два гигабитных порта. Есть встроенный клиент PPPoE, поддержка прокси, протокола IPv6, VLAN и туннелей, управление трафиком для приложений, добавление статических маршрутов, клиент DDNS, сервер DHCP, автоматическая настройка маршрутизатора, режимы объединения портов, межсетевой экран, блокировка попыток подбора пароля. При установке Wi-Fi контроллера в порт USB, можно использовать его для подключения к беспроводной сети, организации точки доступа или роутера.
Продукты Synology имеют поддержку технологии QuickConnect, которая позволяет получить удаленный доступ к системе и некоторым приложениям без настройки роутера и даже без наличия «белого» IP-адреса.
Сервис «Security Advisor» поможет вам держать под контролем все многочисленные настройки устройства и не допустить снижения уровня защиты. В частности, он проверяет сложность паролей, доступность и настройки сервисов, наличие обновлений прошивки и пакетов.

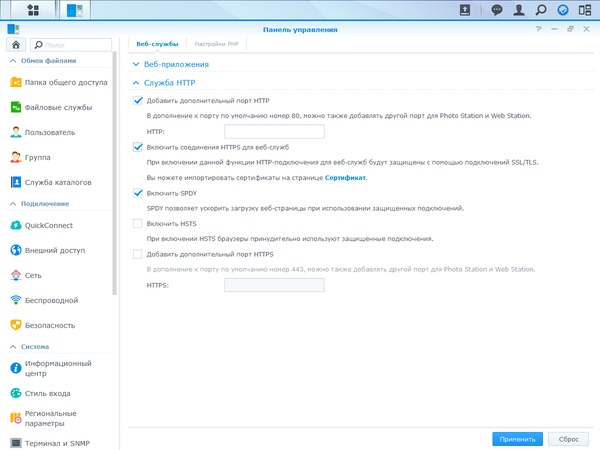

Один из немногих сервисов, который сохранился в основной прошивке — размещение Web-сайтов. Он поддерживает работу с виртуальными хостами, персональные сайты пользователей системы, протокол HTTPS и php.
В некоторых ситуациях может пригодиться встроенный текстовый редактор, хотя для сетевого накопителя это можно считать экзотической функцией. В нем можно работать только с обычными текстовыми документами.
В разделе «Информационный центр» предоставляются системные данные о сетевом накопителе, текущий статус устройства, дисковых томов, сетевых интерфейсов и служб. Встроенный планировщик позволяет автоматизировать некоторые задачи и отчеты, а также управлять работой служб по расписанию.
Дополнительные данные о работе устройства можно найти в «Мониторинге ресурсов». Здесь в графическом виде представлены отчеты о загрузке ресурсов, список процессов и подключенные пользователи.
Очень хорошо представлены службы журналов работы системы. Кроме обычного списка событий, есть протоколирование подключений и операций с файлами, клиент и сервер Syslog, хранение локального архива и поиск.
Для уведомления администратора о событиях сетевого накопителя, используются электронная почта, SMS (через внешний платный сервис) и Push-службы на мобильных устройствах. Предусмотрен гибкий выбор событий для каждого канала.
Накопитель имеет возможность доступа к системной консоли по протоколам telnet и SSH. Для сетевого контроля и управления поддерживается SNMP.
Из аппаратных параметров отметим управление режимом работы системы охлаждения, отключение питания накопителей (в том числе и внешних) в случае отсутствия активности, контроль подачи звукового сигнала, активацию WOL, программирование расписания работы устройства (управление питанием), поддержку ИБП (в том числе и сетевых).
Предусмотрено автоматическое или ручное обновление прошивки, сохранение и восстановление конфигурации, сброс настроек.

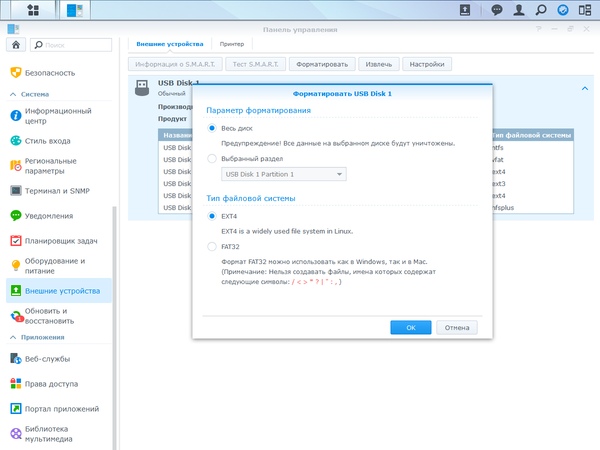

Накопитель оборудован одним портом USB 2.0, парой USB 3.0 и одним eSATA. Последний может использоваться для подключения внешних накопителей или специальных многодисковых блоков расширения на два или пять отсеков. Во втором случае, расположенные во внешнем блоке винчестеры нельзя перемешивать в массивах с установленными в основной накопитель. На накопителях могут быть тома с файловыми системами FAT32, NTFS, EXT2/¾ и HFS+.Через Web-интерфейс накопителя можно проверить статус внешних дисков, отформатировать их, установить права доступа.
Порты USB также поддерживают работу с внешними дисками, а также в них можно подключать принтеры, МФУ, ИБП, беспроводные и Bluetooth адаптеры, звуковые карты и другое оборудование. Печать возможна из большинства современных операционных систем. Дополнительно поддерживаются технологии AirPrint и Google Cloud Print. Реализация функций МФУ возможна только на компьютерах с Windows и требует установки специального программного обеспечения.
Для расширения возможностей устройства предусмотрена установка дополнительных программных модулей через «Центр пакетов». На момент проведения тестирования для рассматриваемой модели сетевого накопителя официальном каталоге присутствовало более шести десятков программ.
Некоторые из них могут быть платными (например, пакет антивируса от McAfee). Для контроля за своими покупками используется модуль «MyDS Center». Здесь же можно изменить данные своей учетной записи сервиса и подписаться на информационные рассылки.
Ознакомиться с полным списком можно на соответствующей странице сайта производителя. Отметим, что допускается использование сторонних каталогов и установка пакетов из файлов. Хотя конечно с точки зрения безопасности это не очень хорошая идея.
Все программы организованы по категориям и устанавливаются на один из существующих томов. Схема в целом достаточно удобная, однако в случае необходимости переноса на другой том или организации резервного копирования могут быть сложности.
Среди наиболее известных модулей отметим фирменные «станции» Audio Station, Cloud Station, Download Station, Note Station, Photo Station, Surveillance Station, Video Station, а также Asterisk, Drupal, Glacier Backup, HiDrive Backup, Joomla, phpBB, Plex Media Server, VPN Server, WordPress.
Поскольку в современном мире мобильные устройства используются чаще традиционных персональных компьютеров, возможность работы через них с сетевым накопителем очень востребована. Конечно, можно использовать такие стандартные протоколы как FTP или WebDAV, однако гораздо удобнее воспользоваться специальными приложениями. В арсенале Synology представлены следующие утилиты для Android, iOS и Windows Phone (не все программы доступны на всех платформах):
DS audio: клиент для аудиосервиса с доступом к записям и Интернет-радиостанциям; DS cam: клиент для системы видеонаблюдения; DS cloud: утилита синхронизации файлов; DS download: программа управления заданиями загрузки файлов; DS file: доступ к файлам на сетевом накопителе, включая просмотр файлов мультимедиа; DS finder: утилита для контроля за системой и получения уведомлений; DS note: программа работы с заметками DS photo+: просмотр и загрузка фотографий; DS video: клиент видеосервиса. Также присутствует специальная оптимизированная для мобильных устройств версия Web-интерфейса управления DSM mobile, в которой можно осуществлять некоторые основные операции, включая работу с учетными записями, общими папками, включение служб и пакетов, просмотр журналов.
Тестирование Исследование производительности устройства проводилось по нашей стандартной методике с утилитой Intel NASPT. В тестах использовались винчестеры WD Red WD10EFRX. В основной группе тестов проверялись четыре конфигурации: один винчестер, RAID1 из двух винчестеров, RAID0 и RAID5 из четырех винчестеров.
Большинство вариантов сценариев с последовательными операциями показывают максимально возможную для одного гигабитного соединения скорость на уровне 100–110 МБ/с. Учитывая наличие высокопроизводительной платформы, сомнений в таком результате у нас не было. Скорость на случайных операциях ожидаемо заметно меньше. Заметим, что по сравнению с рассмотренным полтора года назад DS1513+ показатели заметно выросли.
В случае недостатка емкости накопителя, востребованным может быть использование внешних винчестеров, подключаемых по интерфейсам USB 3.0 и eSATA. Результаты тестирования этого сценария той же моделью жесткого диска, отформатированного в NTFS и ext4, приводятся на следующем графике.
К скорости чтения здесь замечаний нет. Последовательная запись на NTFS осуществляется также очень быстро. А вот ext4 показывает заметно меньшие показатели при последовательной записи. Впрочем, с таким поведением этой файловой системы мы уже встречались.
Еще один вариант использование внешних накопителей — создание резервных копий данных с внутренних томов. Этот вариант тестировался с использованием штатных средств резервного копирования. В операции использовалась директория с одним файлом объемом 32 ГБ.
Видно, что в данном случае выгоднее использовать подключение по USB 3.0, где можно получить производительность 110–140 МБ/с. Напомним, что этот тест использовал один винчестер, вполне возможно, что в случае работы с внешним RAID-массивом можно будет достичь еще большей производительности.
Оценка энергопотребления сетевого накопителя проводилась с описанной выше конфигурацией жестких дисков, которые были организованы в массив RAID5. Тестировалось три сценария — сон (диски выключены), бездействие (диски включены, активности нет) и работа (шаблон случайного чтения и записи из нашего набора для Intel NASPT). Показатели усреднялись за пятиминутный интервал.
Результаты показывают, что в режиме сна электронная начинка устройства потребляет всего около 12 Вт. Впрочем, учитывая позиционирование данной модели, маловероятно, что оно будет часто находиться в этом режиме. А в рабочем режиме с четырьмя жесткими дисками устройству требуется около 30 Вт.
Что касается температуры, то в указанном выше сценарии работы, чип нагревался до 40 градусов, а жесткие диски — до 29 градусов, что является отличным результатом. При этом был выбран «тихий» режим работы системы охлаждения. К сожалению, информации о скорости вращения вентиляторов система не предоставляет, но субъективно обороты и уровень шума были невысоки.
В качестве возможного расширения методики тестирования в этом материале мы попробовали оценить уровень шума сетевого накопителя. Это новая для нас процедура и хотелось бы услышать от наших читателей предложения и комментарии по ее проведению. Использовалась шумоизолированная камера и специальный измерительный микрофон, как и в наших тестах корпусов, блоков питания, видеокарт и другой техники. Фоновый уровень шума составлял 20 дБА. Проверка проводилась на расстоянии 50 сантиметров от корпуса накопителя с четырех сторон. Были проверены режимы сна, бездействия и работы в описанной выше для теста энергопотребления конфигурации. Заметим, что скорость вращения вентиляторов регулируется данным накопителем автоматически и поэтому уровень шума зависит и от состояния окружающей среды. Поскольку в большинстве случаев этот параметр интересен при установке накопителя около пользователя, а не в выделенном помещении, то мы не стали ничего придумывать с температурой, а просто ограничились контролем привычного комнатного уровня (около 22 градусов). Полученная в результате измерений дюжина чисел не отличалась разнообразием и попадала в диапазон от 24 (сон, слева) до 28 (работа, сзади) дБА. Пока у нас нет статистики по этому параметру, так что ограничимся комментарием, что устройство получилось достаточно тихим и в большинстве случаев, если не ставить его на рабочий стол, будет незаметно в кабинете или комнате при наличии дневного шума. Немалая заслуга в этом и использованных жестких дисков.
С данным сетевым накопителем мы провели еще два дополнительных теста с применением SSD. В роли последнего выступал немолодой уже Intel 510 SSDSC2MH120A2K5. Учитывая, что он показывает максимальные скорости чтения и записи на уровне 200 МБ/с, для наших целей его было вполне достаточно.
Первый вариант использования SSD — создание на нем обычного дискового тома. В данном случае отличия с обычными дисками в плане настройки и возможностей минимальны. Единственное, что может быть полезно — включение функции TRIM для твердотельного накопителя. Правда ситуация с этим не самая простая, поскольку есть определенные ограничения, так что лучше предварительно проконсультироваться в базе знаний производителя.
У нас был только один SSD, и мы сравнили скорость его работы с одним винчестером. На устройствах создавался том формата Basic, общая папка на нем, после чего запускался тест.
Как мы видим, единственный шаблон, где твердотельный накопитель существенно опережает жесткий диск, это операции случайного чтения. Так что если ваши сценарии использования сетевого накопителя часто используют именно такой вариант и нет необходимости в обеспечении большого объема хранения данных, можно попробовать установить SSD вместо жесткого диска. Заметим, что мы попробовали найти еще отличия, протестировав штатные шаблоны Intel NASPT, но в них преимущество твердотельного накопителя было менее значительным.
Второй тест — использование SSD в качестве кэширующего раздела для дискового массива на жестких дисках. Здесь Synology предлагает два варианта — кэш только для чтения и кэш для чтения и записи. Второй сценарий требует обязательного использования двух одинаковых SSD, что для четырехдисковой модели явно не очень актуально. Так что в этот раз тестировался только сценарий с кэшем чтения. Кроме того, есть определенные требования соответствия объема SSD и объема оперативной памяти устройства. Подробности работы данных режимов можно узнать в документе на сайте производителя.
В качестве основного кэшируемого тома мы организовали RAID5 из трех винчестеров WD Red WD10EFRX. После этого было проведено четыре цикла тестирования — сначала без кэширования, а потом три раза с ним.
Результаты показывают, что в некоторых случаях кэширование действительно позволяет улучшить скоростные показатели массива, однако эффективность этого режима зависит от множества факторов, включая особенности рабочей нагрузки.
Выводы Представленный осенью прошлого года четырехдисковый сетевой накопитель Synology DS415+, как и несколько других устройств 15-го поколения данного производителя, основан на специализированном чипе Intel Atom C2538 из линейки «процессоров для коммуникаций». В отличие от некоторых других компаний, в Synology не стали использовать платформы, оборудованные выходом HDMI и способные реализовать мультимедийные функции. Однако использование мощного четырехдискового сетевого накопителя как медиаплеера является сегодня спорным решением. Тем более, что многие ТВ имеют встроенные сетевые возможности.
Продукт обладает высокой производительностью и может быть рекомендован требовательным домашним пользователям и небольшим организациям. Наличие четырех отсеков для винчестеров позволяет гибко выбирать конфигурацию дисковых томов, сочетая высокую емкость и отказоустойчивость, а порты USB 3.0 и eSATA будут полезны для расширения объема хранения данных и резервного копирования. Модель имеет практичный и удобный корпус, конструкция которого отличается сочетанием эффективного охлаждения и невысокого уровня шума.
Встроенное программное обеспечение Synology является сегодня одним из наиболее привлекательных решений для сетевых накопителей благодаря уникально широкому набору функций и устанавливаемых дополнительных модулей.
Благодарим компанию WD и агентство 2Lза предоставленные для тестирования жесткие дискиБлагодарим компанию Intelза предоставленное для проведения тестирования оборудование
Благодарим компанию D-Linkза предоставленный для проведения тестирования коммутатор
