Обзор линейно-интерактивного ИБП Ippon Simple 650 Euro09.10.2026 13:00

Мы уже знакомились с самыми разными источниками бесперебойного питания, предлагаемыми компанией Ippon, а сегодня рассмотрим новую модель Simple из линейки недорогих ИБП. Несмотря на название (simple означает «простой»), это не резервные, а линейно-интерактивные источники, их простота заключается в отсутствии любых и всяких дополнительных удобств, которые стоят денег, но не всегда оказываются востребованными на практике. Например, USB-интерфейс не нужен для работы с «некомпьютерными» устройствами, включая телекоммуникационное оборудование, а встраиваемый в некоторые недорогие модели простенький ЖК-дисплей не сильно информативен, да к тому же символы на нем зачастую попросту плохо читаются, особенно если смотреть с расстояния и чуть со стороны.

Сегодня в линейку входят две модели, отличающиеся предельной мощностью — 650 и 850 вольт-ампер, мы подробно рассмотрим младшую: Ippon Simple 650 Euro. Как легко догадаться, ИБП оснащен выходными «евророзетками» CEE7/4 (или Schuko, с двумя боковыми плоскими контактами защитного заземления), о других вариантах информации нет, возможно — пока.

Они заявляются как бюджетный вариант, предназначенный для защиты техники (персональных компьютеров и мониторов, периферийных, телекоммуникационных и других устройств) от основных неполадок с электропитанием как в офисе, так и дома.

Розничные цены на Ippon Simple 650 Euro во время тестирования начинались с 3200 рублей.

Описание

Для данного ИБП заявлено:

• выходное напряжение в батарейном режиме — модифицированная синусоида,
• наличие AVR (Auto Voltage Regulation), что обеспечивает широкий диапазон входных напряжений без перехода на батарею,
• возможность «холодного пуска»,
• интегрированная защита от высоковольтных выбросов,
• максимально простое управление.

Выходных розеток две, обе они подключены к инвертору/AVR и обеспечены бесперебойным питанием.

Параметры и комплектация

В таблице представлены заявленные характеристики рассматриваемой модели, взятые из официальных источников.

Традиционно для Ippon, перечень характеристик вполне исчерпывающий.

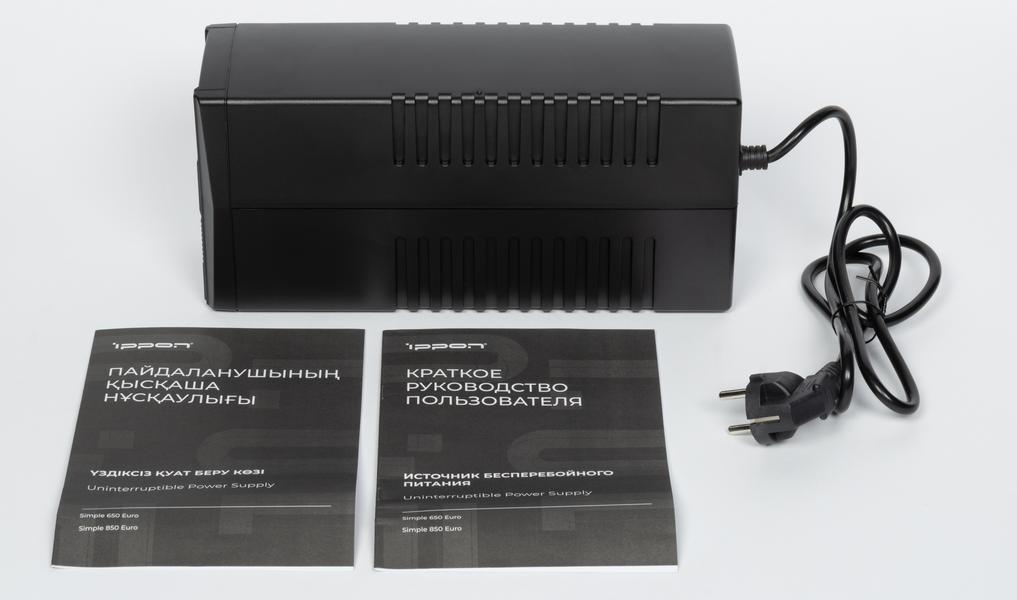

ИБП поставляется в коробке из обычного картона, в комплекте, кроме самого источника, лишь книжечки-инструкции на русском и казахском языках.

Внешний вид и органы управления

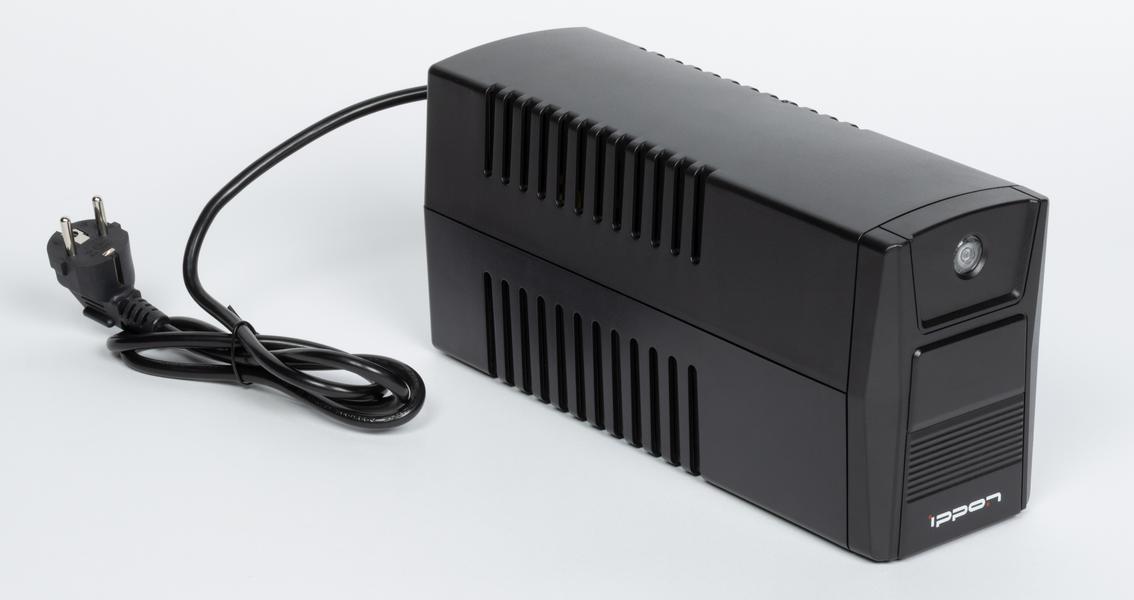

Корпус целиком выполнен из пластика матового черного цвета, форма стандартная — вытянутый «брусок», причем весьма компактный.

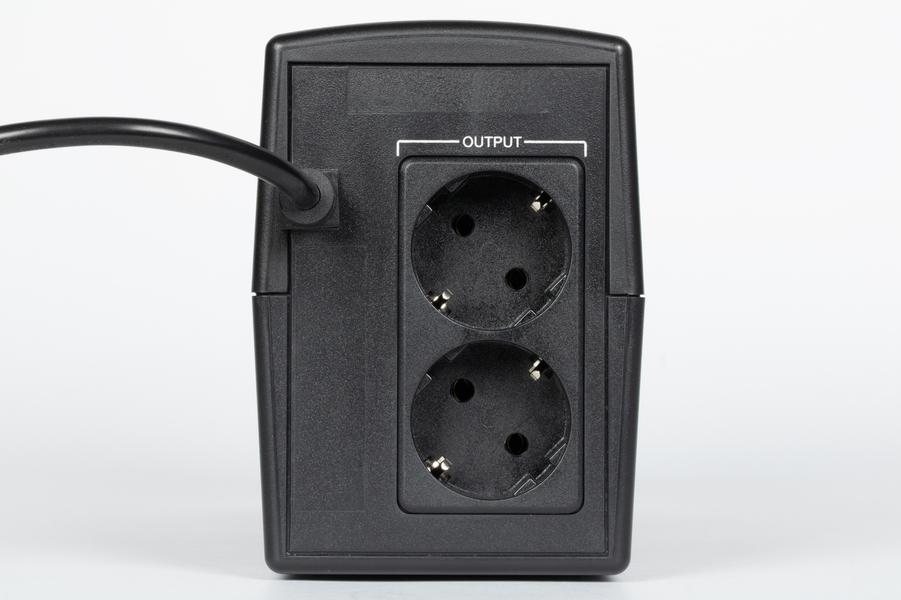

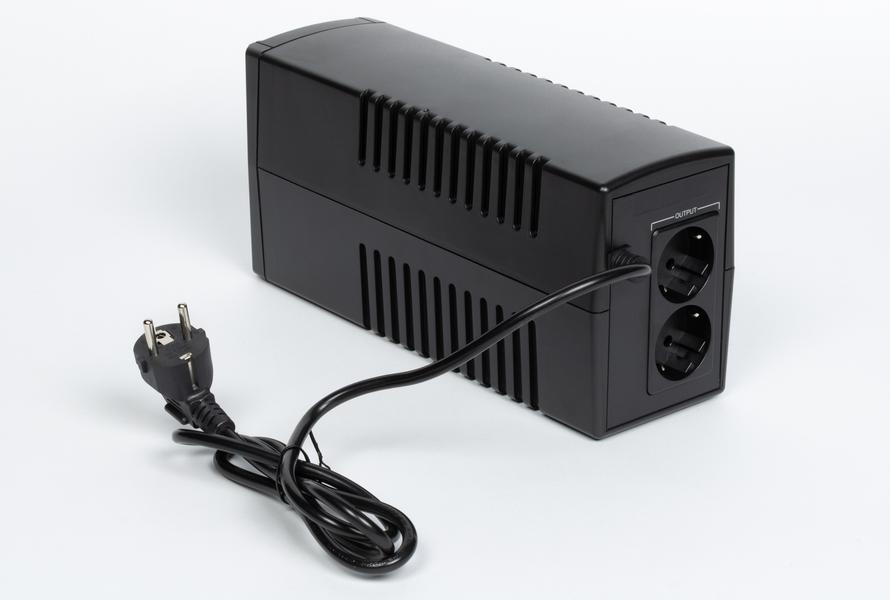

Как и у большинства аналогов, выходные розетки расположены сзади, там же находится и снабженное защитой от перетирания отверстие для входного кабеля, который сделан несъемным. Ограниченная площадь задней стенки не позволила разместить больше двух розеток Schuko.

Штока автоматического предохранителя нет — используется внутренний на 6,3 А.

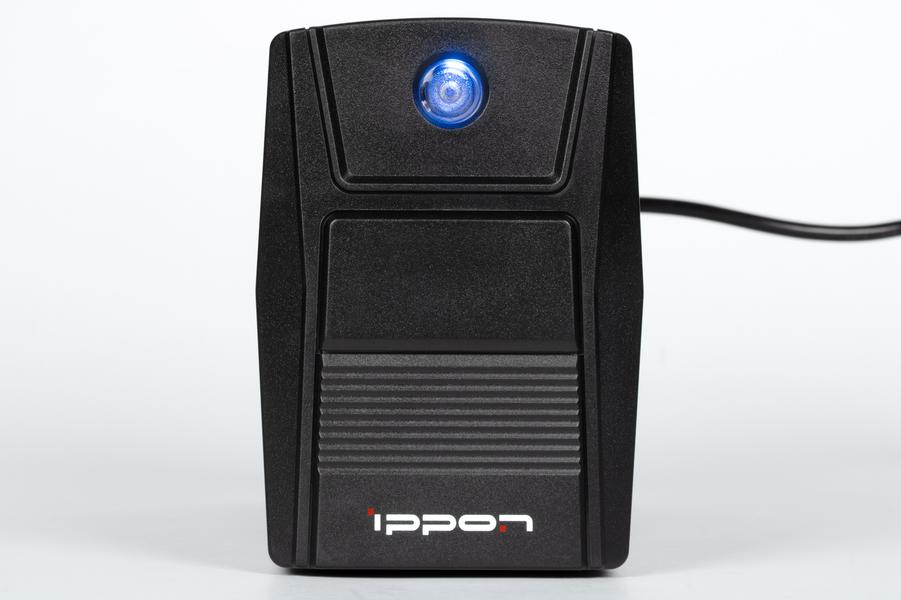

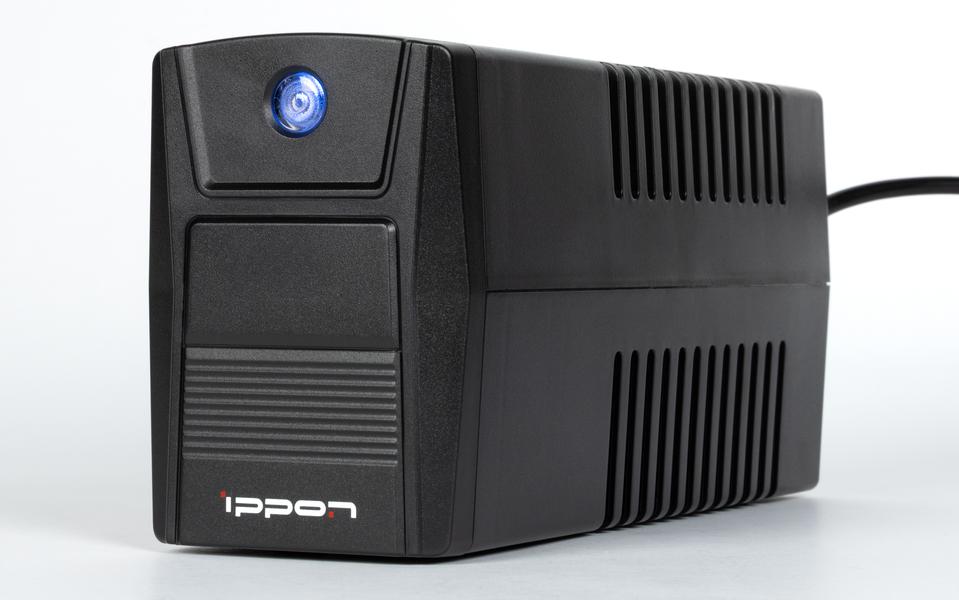

На лицевой панели орган управления единственный: кнопка Power со встроенным синим индикатором.

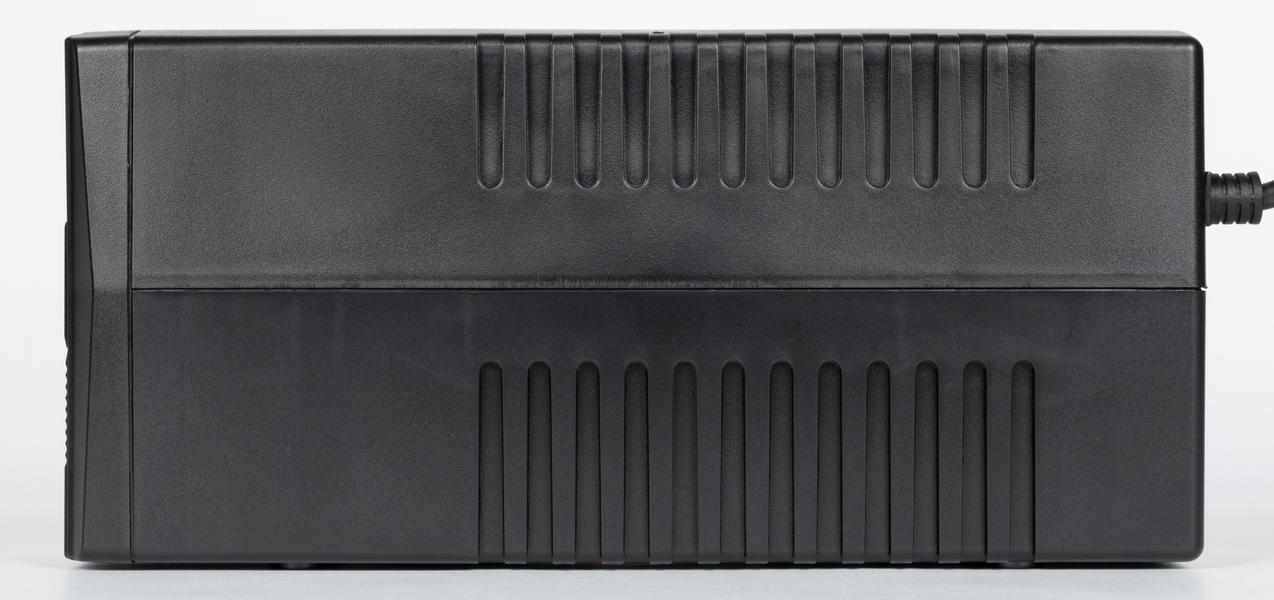

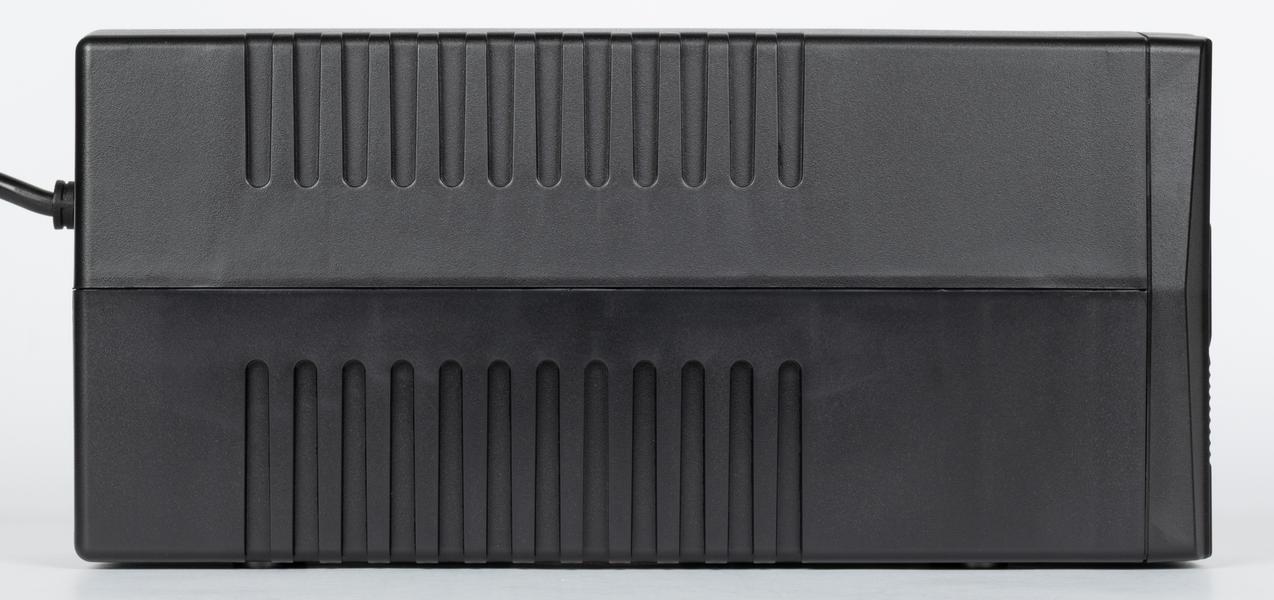

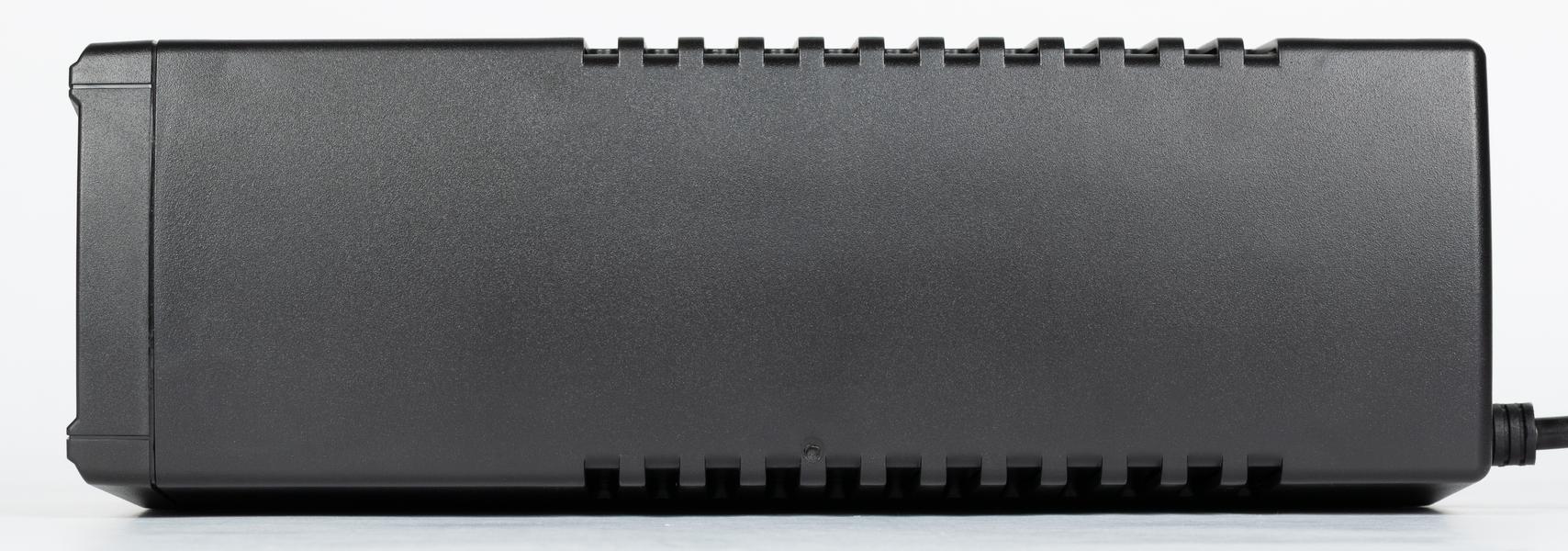

Вентиляционные отверстия в виде вертикальных прорезей имеются на боковых плоскостях, охлаждение пассивное.

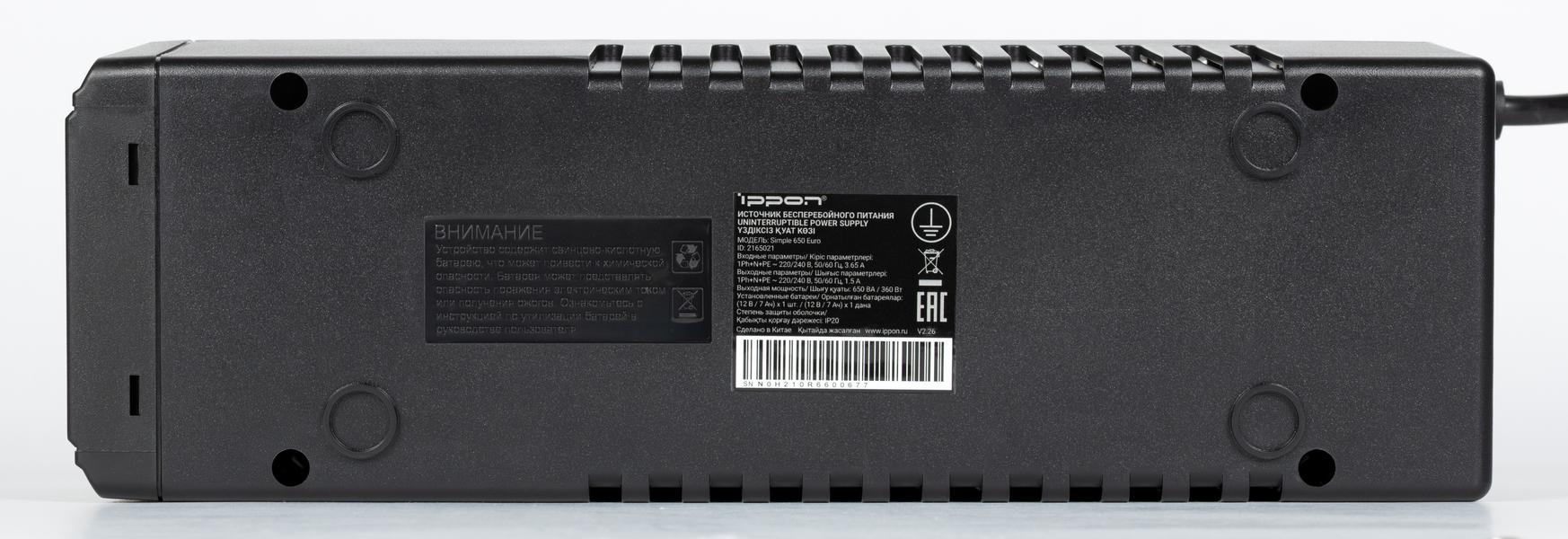

Ножки — пластиковые выступы без амортизирующих вставок. Быстрый доступ к батарее (например для ее замены) не предусмотрен. Наклейка с информацией о модели и серийным номером находится на днище.

Внутреннее устройство

Чтобы вскрыть корпус, нужно перевернуть его «вверх ногами» и удалить четыре самореза в колодцах на днище. Затем надо вернуть ИБП в нормальное положение, снять лицевую панель (внизу она дополнительно крепится двумя защелками, а вверху — пластиковыми зацепами) и верхнюю П-образную крышку, на которой изнутри закреплена плата с электронными компонентами; эти панель и крышку можно и не разделять.

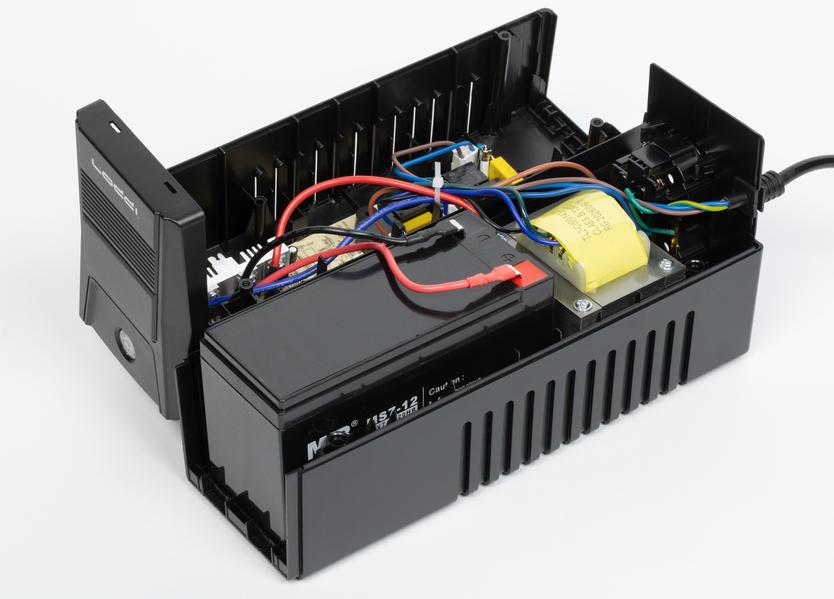

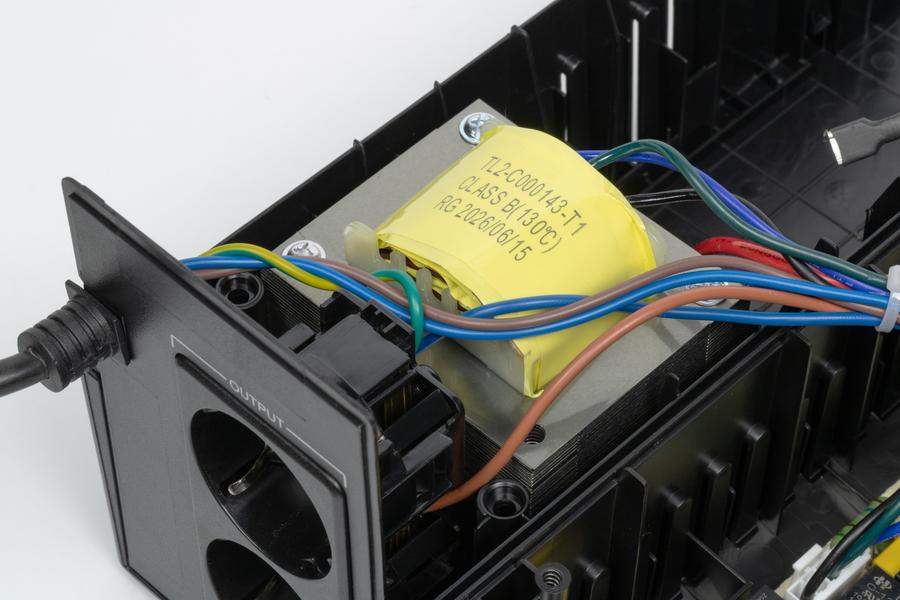

В нижней части остаются: сзади — трансформатор с сердечником на Ш-образных пластинах и задняя панель с розетками, спереди — батарея, которая просто вставлена в отведенный для нее отсек и не закреплена.

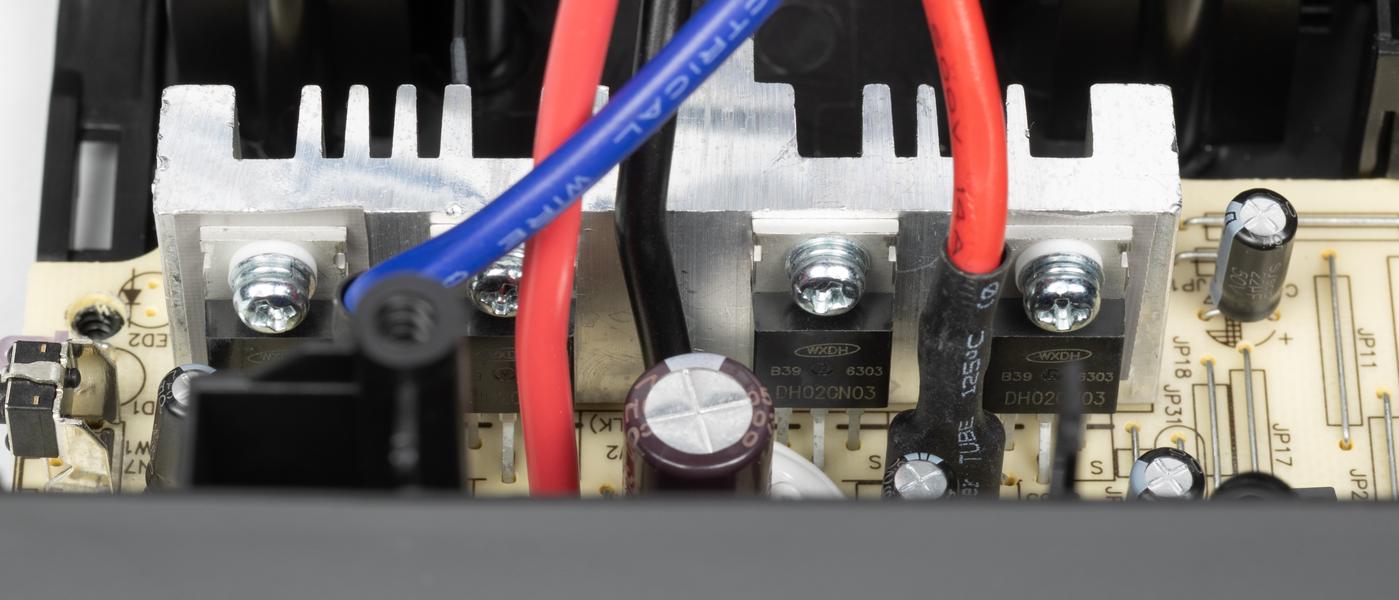

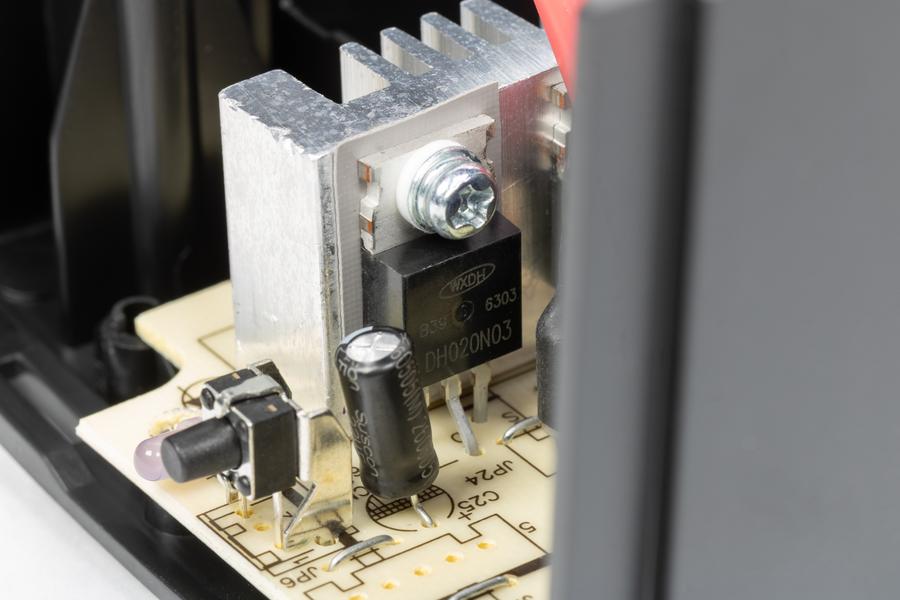

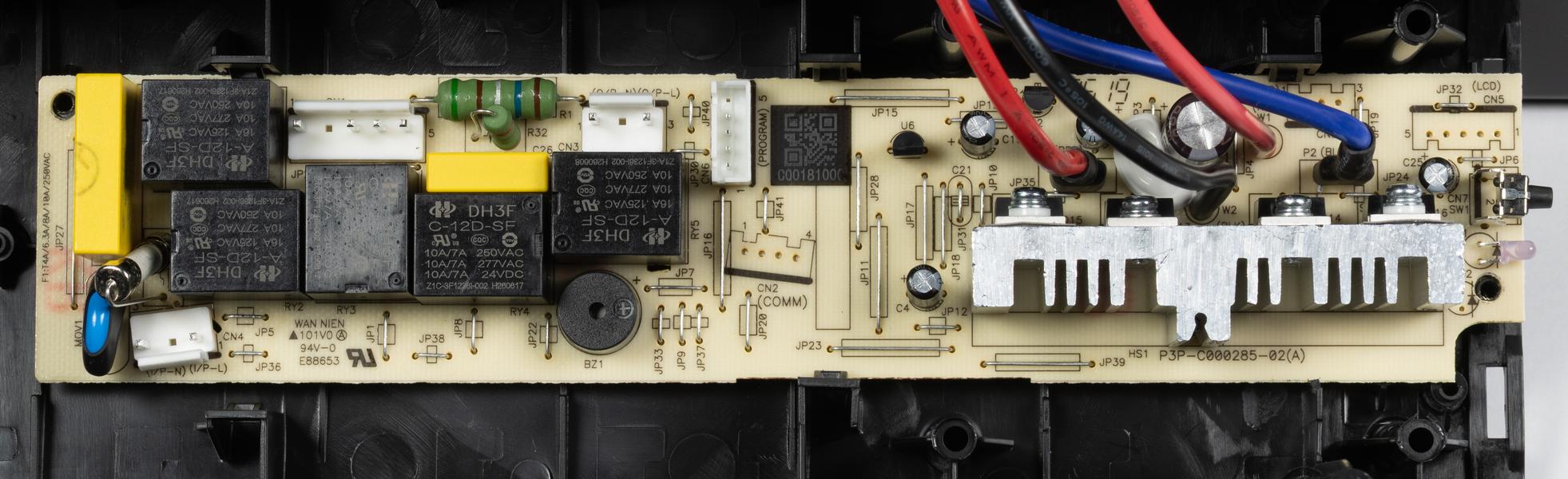

Инвертор выполнен на четырех МОП-транзисторах DH020N03, закрепленных на небольшом ребристом алюминиевом радиаторе, который расположен над батареей.

Коммутация осуществляется тремя реле DH3F A-12D-SF и двумя DH3F C-12D-SF, защита от импульсных помех содержит варистор и конденсатор. На входе распаян плавкий предохранитель с номиналом 6,3 А.

Батарея

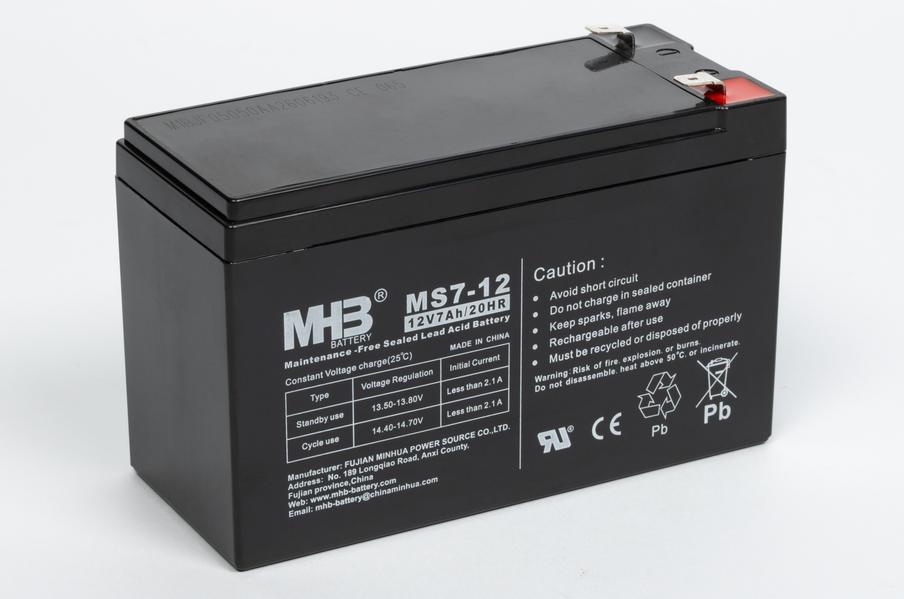

В нашем экземпляре установлена свинцово-кислотная аккумуляторная батарея MHB с заявленными напряжением 12 В и емкостью 7 А·ч.

Обозначенные на корпусе батареи 7 А·ч действительны для 20-часового разряда, то есть для токов порядка 0,35 А, что соответствует всего нескольким ваттам отдаваемой в нагрузку мощности. А для нагрузок, близких к максимальной заявленной для ИБП, токи исчисляются многими десятками ампер (во время тестирования с близкими к предельной нагрузками мы зафиксировали токи до 62 ампер), и емкость будет существенно меньше.

Обычно для защиты цепи заряда-разряда используют плавкие предохранители, но в данном случае они отсутствуют. Плохо это или не очень, подсказать могут лишь сотрудники сервисных центров, обладающие статистикой полезности таких предохранителей. Можно лишь напомнить: если они имеются, то всегда распаяны на плате, а потому явно не предназначены для замены пользователем.

Батарея начинает заряжаться, как только кабель питания ИБП подключается к розетке, в том числе когда источник не включен кнопкой.

В общем случае оптимальным для заряда считается ток порядка 0,1·С, где С — обозначенная емкость аккумулятора, то есть в данном случае 0,7 А. Мы зафиксировали максимальное значение 1,4 А, но действовало оно лишь в течение нескольких минут в самом начале заряда, а после работы на предельную нагрузку — и вовсе несколько десятков секунд:

Чтобы наглядно показать влияние глубины разряда на потребление при заряде батареи и соответственно на время последующего восстановления энергии, мы сделали два цикла замеров потребления от внешней сети переменного тока во время заряда после отключения при автономной работе с нагрузками 360 Вт и 25 Вт и последующего восстановления напряжения на входе ИБП. Результаты замеров потребляемой мощности, сделанные внешним прибором, приведены в таблице.

Вполне можно считать, что в первом случае для заряда потребовалось не более полутора часов, во втором гораздо больше — около 5,5–6 часов. В целом можно сделать вывод: заявленные »4 часа до 90%» действительны при работе с малыми нагрузками, а в случае автономной работы на средние и большие нагрузки времени может потребоваться в два-три раза меньше.

При этом коэффициент мощности в начале заряда находился на уровне 0,72–0,75, а к концу процесса снижался до 0,46–0,49.

Во время заряда без подключения внешних нагрузок больше всего нагревается сердечник трансформатора AVR — температура корпуса над ним на 21–22 градуса выше температуры в помещении, радиаторы нагреваются существенно меньше.

Тестирование

Уточнения к спецификации

Сначала уточним несколько достаточно важных моментов.

Работа от батареи при малых нагрузках: много нареканий в некоторых моделях ИБП вызывает «режим экономии заряда» (Green Mode, Green Power), не позволяющий использовать их для работы с устройствами, потребляющими небольшую мощность (компьютер в режиме энергосбережения, сетевой роутер): источник считает, что если нагрузки нет или почти нет, то лучше выключиться, чтобы сэкономить электроэнергию и/или заряд батареи.

В данном случае наличие подобного не заявлено, да и в принципе представляется маловероятным, но всё же мы попробовали автономную работу вообще без нагрузки: в течение часа источник не отключался.

Холодный старт: проверили — работает, подать напряжение на подключенные нагрузки в отсутствие питания на входе ИБП вполне можно.

Совместимость с нагрузками, БП которых оснащен APFC: для проверки мы ограничиваемся подключением компьютера среднего класса, имеющего блок питания be quiet! Straight Power 10 с заявленной мощностью 500 Вт и с APFC. При работе в офисных приложениях он потребляет 150–230 В·А (вместе с монитором), никаких проблем не наблюдалось.

Проводить тесты с разными блоками питания и в диапазоне потребляемых мощностей нет смысла: всё равно это будут лишь частные случаи, не дающие однозначного ответа на животрепещущий вопрос «а будет ли нормально работать именно с моим компьютером?».

Собственное потребление: при полностью заряженном (не менее 6 часов) аккумуляторе включенный источник потребляет не более 13 Вт (или 26,5 В·А, PF = 0,49), при выключении источника кнопкой получается чуть меньше: 12,2 Вт (или 26 В·А, PF = 0,47).

Как показано выше, в процессе зарядки встроенной батареи, разряженной до автоотключения ИБП при нагрузке 25 Вт, собственное потребление было заметно больше, в максимуме оно составило 36 Вт (50 В·А, PF = 0,72).

Форма выходного напряжения

Выходное напряжение при работе от батареи — вполне обычная для подобных ИБП «модифицированная синусоида», ничего общего с синусоидой не имеющая, но вполне пригодная для работы c нагрузками, оснащенными импульсными блоками питания.

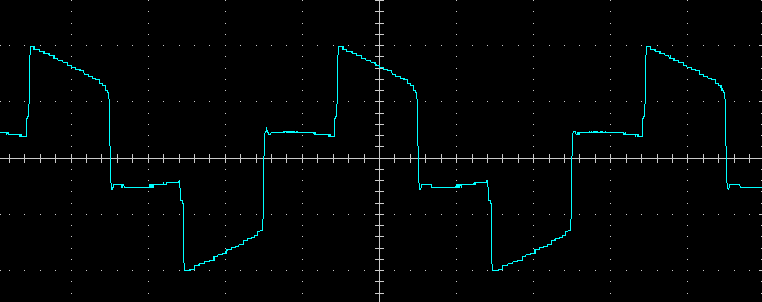

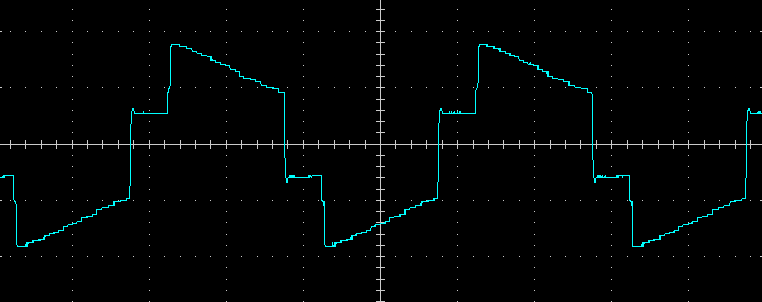

Вот ее внешний вид на нагрузках 100 Вт и 400 В·А (PF = 0,7), цена деления по горизонтали 5 мс:

Как видите, форма существенно меняется в зависимости от нагрузки.

Температурный режим, шум

Обычно источник нагревается заметно: во время заряда батареи при включенном кнопкой ИБП температура в самой горячей точке корпуса (задняя часть верхней крышки над трансформатором AVR) может быть на 21–22 градуса выше, чем у окружающей среды.

При автономной работе с малыми и средними нагрузками, которая длится достаточно долго, нагрев примерно такой же. При больших нагрузках источник отключается довольно быстро, и внешние части корпуса просто не успевают сколь-нибудь существенно нагреться. И даже вообще без нагрузки верхняя крышка нагревается на 15–16 градусов.

Пожалуй, единственным источником шума в ИБП является трансформатор: замер с расстояния в 1 метр показывает величину 33–33,5 дБА, что вполне соответствует спецификации. Звук низкочастотный, ровный, спокойный, без раздражающих призвуков.

Еще есть довольно громкие щелчки реле, но эти звуки слишком кратковременные и нерегулярные, чтобы всерьез воспринимать их как шум.

Автономная работа

В батарейном режиме каждые 30 секунд раздается короткий звуковой сигнал (громкий и с привлекающей внимание тональностью, отключить его нельзя), светодиод индикатора мигает. Ближе к окончанию энергии эти сигналы становятся частыми.

Переходим к тестированию автономной работы с разными нагрузками (значения мощности приведены для питания от напряжения 220 В). Вот результаты в виде графиков:

Точные значения приведены в таблице.

В рамках заявленного максимума время автономной работы примерно соответствует цифрам, приведенным в описании. Предпоследняя строчка соответствует работе с перегрузкой, которую спецификация для автономного и линейного режимов допускает в пределах 10%, а последняя — перегрузка выше 20%, при которой ИБП должен выключиться немедленно, что мы и увидели: ИБП почти сразу выключился, зазвучал постоянный сигнал, который можно сбросить выключением источника.

Отклонение по частоте на выходах при работе от батареи не превышало ±1 Гц.

Автоматическая регулировка выходного напряжения

ИБП оснащены двухступенчатой системой AVR, одна ступень (повышающая) срабатывает при уменьшении входного напряжения, а вторая (понижающая) при увеличении.

Приводим результаты для Ippon Simple 650 Euro при работе на нагрузку 100 Вт (номинальное значение при 220 В). Несмотря на заявленный в спецификации верхний предел в 290 В, мы всё же исследовали поведение источника до 300 вольт.

Для оценки ИБП мы ориентируемся на ГОСТ 32144–2013 и 29322–2014, которые допускают отклонения в пределах ±10%, то есть для заявленного номинального выходного напряжения 230 В «законным» будет диапазон от 207 до 253 вольт. В спецификации пределы точно такие же.

Из таблицы видно: «в плюс» напряжение на выходе ИБП может уходить до 249 В, что вполне допустимо, а «в минус» — до 194 В, что на 15% меньше номинальных 230 В, то есть не совсем в рамках ГОСТов. Но если не очень придираться и учитывать возможную погрешность измерений, то соответствие и требованиям стандарта, и данным в спецификации вполне приемлемое.

Разница между значениями для перехода в какой-то режим и возвратом из него (или гистерезис) является необходимой: без нее при небольших колебаниях входного напряжения вокруг значения переключения источник постоянно переходил бы из режима в режим.

Переходные процессы

Спецификация гласит: «Время переключения — типовое 2—6 мс, макс. 10 мс». Но при этом не уточняется, о каком именно переключении идет речь, а вариантов много: с AVR на прямую трансляцию входной сети, с инвертора на трансляцию, обратные операции, да еще и переход с инвертора на повышающую ступень AVR, когда входное напряжение не пропало совсем, а сначала понизилось ниже 160 и потом поднялось до 190–200 В. Поэтому придется считать, что любой переходной процесс должен длиться не более 10 мс.

Рассмотрим некоторые варианты. Здесь одно деление по горизонтали 10 мс.

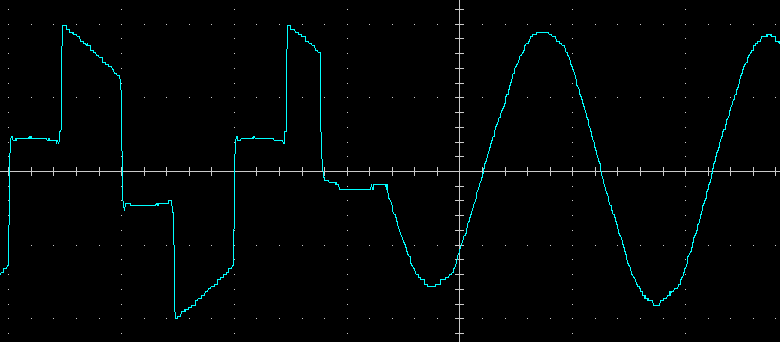

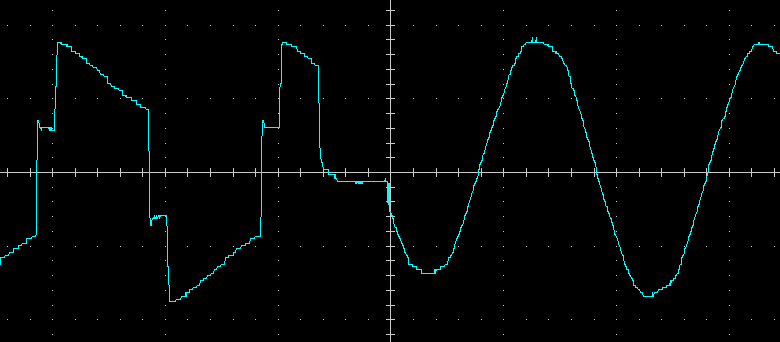

Пропало напряжение во внешней сети:

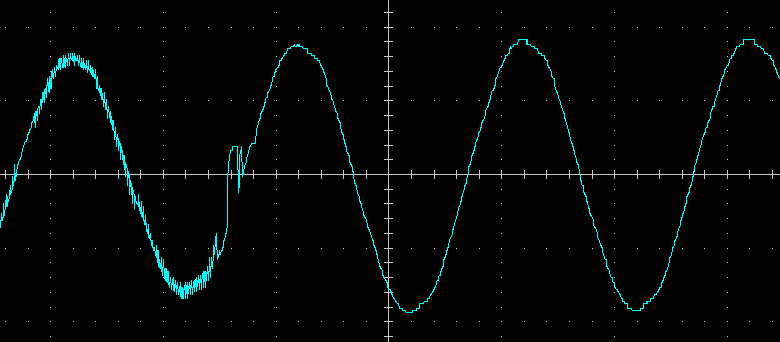

Внешняя сеть вернулась к норме:

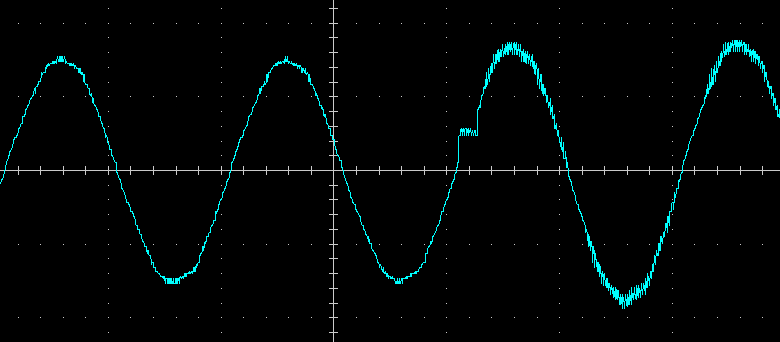

Теперь AVR — входное напряжение понизилось, включается повышающая ступень:

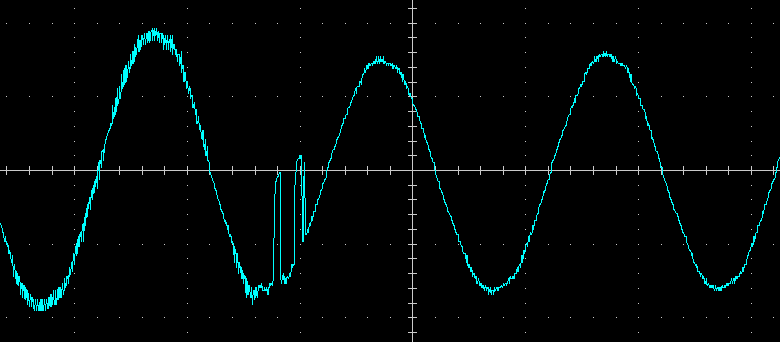

Возврат с повышения к прямой трансляции:

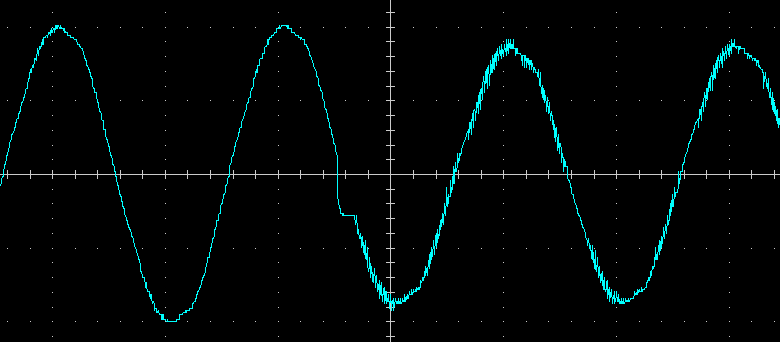

AVR понижает слишком высокое напряжение:

Возврат с понижения к прямой трансляции:

Переходные процессы длятся не более 10 мс, но чаще укладываются даже не в максимальный, а в типовой заявленный интервал 2—6 мс. Порой наблюдается дребезг контактов.

Итог

Источник бесперебойного питания Ippon Simple 650 Euro по большинству проверенных нами параметров соответствует требованиям ГОСТ и заявленным характеристикам. Выход за пределы допустимых 10% наблюдался — при некоторых обстоятельствах на нагрузке может получаться 194–195 вольт, но такое заниженное напряжение не повлияет на работу подавляющего большинства устройств с импульсными источниками питания, для которых и предназначены модели с модифицированным синусом в батарейном режиме.

В отсутствие встроенных вентиляторов шумит источник не очень сильно, однако в очень тихом помещении гул трансформатора AVR может быть заметен.

Индикация режимов простейшая — звуковой сигнал и мигание единственного светодиода. Подключение к компьютеру для мониторинга и управления не предусмотрено.

Наличие в линейке Simple двух моделей позволит потенциальным покупателям выбрать ИБП в соответствии со своими потребностями в плане мощности нагрузок, не переплачивая при этом.
