Вступление

Уже давно для блоков питания были приняты стандарты 80Plus, где есть несколько категорий: Bronze, Gold, Platinum и другие. Каждый из них обозначает эффективность блока, и чем выше стандарт, тем она лучше. Сейчас массово продаются БП 80+ Gold, которые стоят относительно недорого. Однако при введении данной сертификации цены на них были достаточно высоки. Производителям приходилось усложнять конструкцию, чтобы блок был эффективным, а уж к блокам с приставкой Platinum было не подойти, цены кусались.

Сейчас ситуация заметно изменилась и такие модели стали доступнее. При этом производители упростили их схемы за счёт того, что появились мосты и транзисторы с улучшенными характеристиками, а управляющие микросхемы добавляют сразу несколько степеней защиты. Мощные блоки стали компактнее и легче, а цена снизилась даже с учётом инфляции. Поэтому Gold и Platinum пошли в массы, а на очереди теперь Titanium и Ruby. Также потребляемая мощность систем не спешит уменьшаться, несмотря на освоение более тонких техпроцессов, и одна видеокарта может потреблять 600 Вт. Есть даже модификации с двумя разъёмами 12VHPWR (12V-2×6), где запросы ещё выше. Поэтому для такой видеокарты нужен мощный БП, причём желательно максимально эффективный при высокой нагрузке.

Кроме того, лучше брать блок питания с запасом по мощности, чтобы он работал не на пределе своих возможностей. В таком случае есть шанс, что он будет работать тихо или вовсе бесшумно. В некоторых моделях предусмотрен гибридный режим, когда вентилятор включается только при превышении определённого порога мощности, а до этого он работает в пассивном режиме. Это абсолютно реальная ситуация, когда нагрузка появляется только в определённых приложениях, например, в играх. Если же просто работать с документами или серфить в интернете, то даже на видеокарте вентиляторы не включаются. У них тоже давно есть алгоритм с остановкой крыльчатки в простое.

Однако в случае профессиональных устройств зачастую всё работает постоянно, чтобы компоненты лучше охлаждались, а шум — это второстепенное. Достаточно один раз зайти в серверную комнату, чтобы понять, о чём идёт речь. У компании MSI есть линейка PRO, но я не встречал в ней раньше ни одного блока питания. Основная аудитория являлась геймерами, и для них было представлено несколько разных моделей. И вот, наконец, на улице профессионалов зажегся фонарь, потому что в линейке PRO появились блоки питания. Причём производитель зашёл сразу с козырей и представил модель с сертификатом 80+ Platinum.

Мне захотелось проверить, что это за блок, и на какой платформе он основан, особенно с учетом его цены. Чтобы не мелочиться, я сразу взял модификацию на 1000 Вт. Полностью модель называется MSI PRO A1000PL PCIE5. Бывает так, что материнские платы из линейки PRO — это схожие с игровыми модели, но с другими радиаторами и изменённым оформлением. Возможно, и тут такая же история, но не попробуешь — не поймёшь, поэтому приступим к изучению.

Упаковка и комплектация

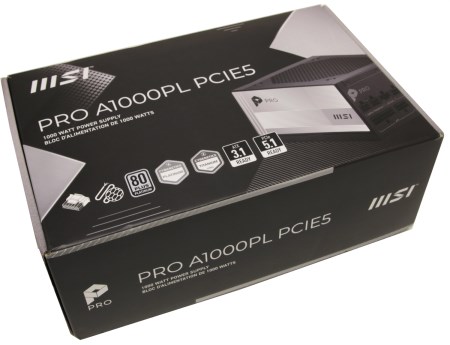

Коробка блока питания не очень крупная и тяжёлая. Она изготовлена из плотного картона. Оформление спокойное, без ярких красок — видно, что устройство предназначено для профессионалов. Можно использовать данный блок для обычных игровых сборок? Разумеется. Тут нет специализированных серверных интерфейсов или проприетарных разъёмов, поэтому блок предназначен для обычных ПК.

PRO — это просто линейка, предназначенная для создания офисных сборок или домашних, например, рабочих станций. Поэтому стиль в оформлении соответствует этой серии.

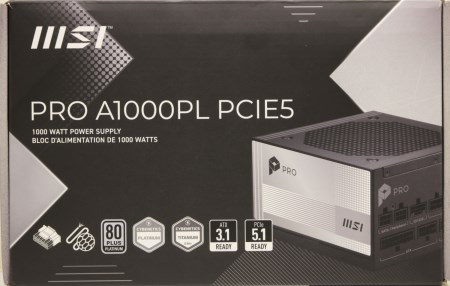

На передней стороне коробки находится крупный фрагмент с изображением самого блока питания. Кабелей не видно. Известно, что сам блок полностью модульный и поэтому удивляться не приходится. Немного выше и левее указано наименование модели, а снизу размещена группа значков, среди которых есть 80 Plus Platinum, Cybernetics, ATX 3.1 и PCIe 5.1.

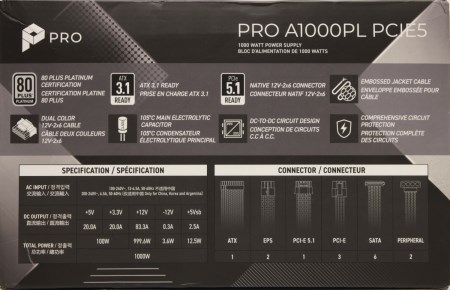

С обратной стороны информации больше. Здесь есть изображение коннекторов кабелей и таблица с их количеством, а также спецификация. Всё это также можно найти на сайте производителя. Кроме того, есть подробное описание большинства значков и что они обозначают. Блок соответствует ATX 3.1 и поддерживает разъём 12VHPWR в модификации 12V-2×6. Если коротко, то 12V-2×6 — это небольшая работа над ошибками. Сигнальные контакты укоротили, а силовые, наоборот, удлинили. Поэтому оба стандарта совместимы, но не все проблемы исчезли до конца.

В принципе, вышло множество разоблачений на этот счёт, и многие сходятся в том, что за разъёмом нужно следить. Наибольший риск возникает при частом использовании разъёма и коннектора, когда контакт со временем ослабевает. Это приводит к росту сопротивления, увеличению температуры и, возможно, даже оплавлению. По сути, с таким сталкивались многие в быту, когда наблюдается плохой контакт в розетке. Также происходит нагрев, который приводит к оплавлению с возможным замыканием фазы на ноль. Похожий эффект может наблюдаться в трёхфазных сетях, когда выгорает ноль.

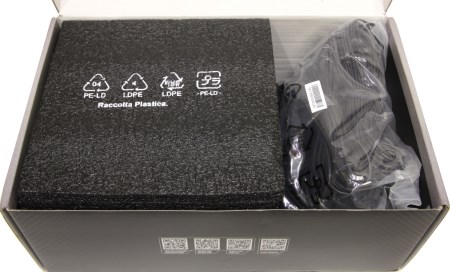

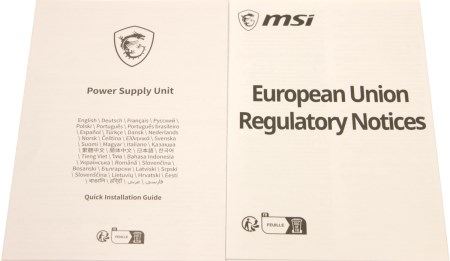

Внутри предусмотрен каркас из вспененного полиэтилена, куда упакован сам блок. Рядом размещен прозрачный пакет с кабелями и аксессуарами. В комплекте ещё есть инструкция и регуляторное уведомление для стран ЕС.

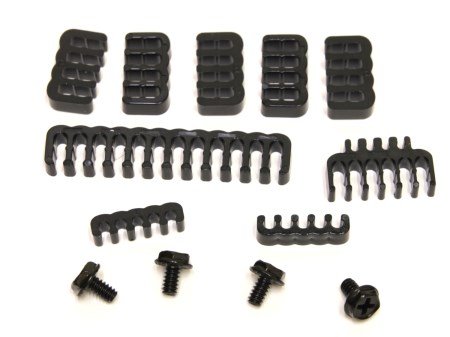

Кабели плотно уложены в прозрачном антистатическом пакете. В отдельном пакете внутри лежат специальные гребёнки (органайзеры) для красивого распределения жил внутренних кабелей.

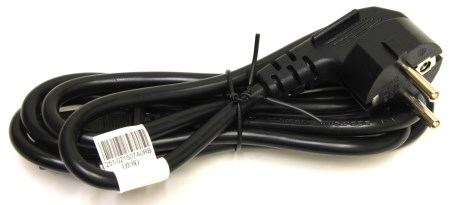

В комплекте также присутствует силовой кабель с евровилкой и четыре крепёжных винта.

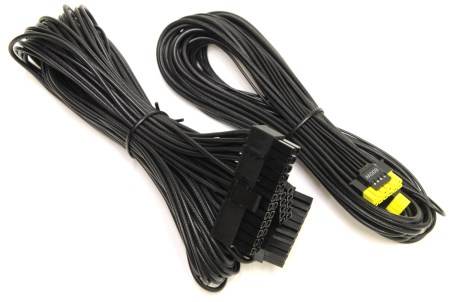

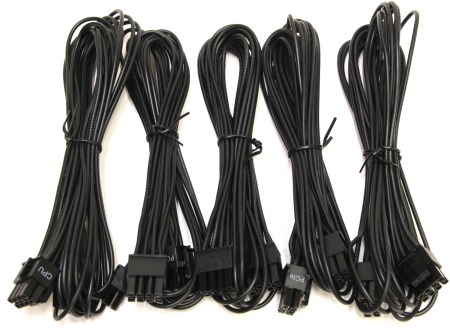

Все основные кабели выполнены из медного провода 16 и 18AWG. Например, у кабелей для видеокарт 12V-2×6 основные жилы 16AWG, а сигнальные — 18AWG.

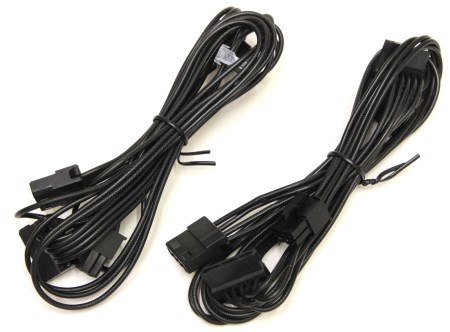

Оплётки нет, но сама изоляция каждого провода её имитирует. Это похоже на какую-то мелкую чешую.

Все кабели достаточно длинные, но без фанатизма. Длина стандартная — 600–750 мм.

На этот раз информацию о длине каждого кабеля я не нашёл даже на сайте производителя, но известно, что проводник — это точно медь, без всяких фокусов.

Дизайн и особенности

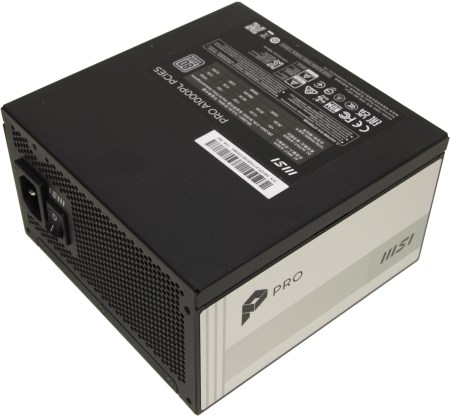

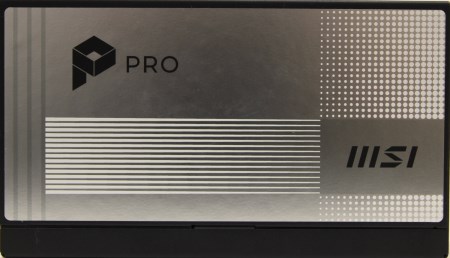

Габариты блока составляют 150×150 х 86 мм, масса без кабелей — около 1.48 кг. Корпус стальной, толщина металла около 0.7 мм. Сверху он окрашен порошковой краской в чёрный матовый цвет. На корпусе присутствуют декоративные наклейки по бокам под стилистику линейки PRO.

Заметно, что блок относительно лёгкий, но при этом 80+ Platinum. Значит, это новая платформа, потому что MSI MPG A1000GS PCIE5 — это 80+ Gold и он был потяжелее.

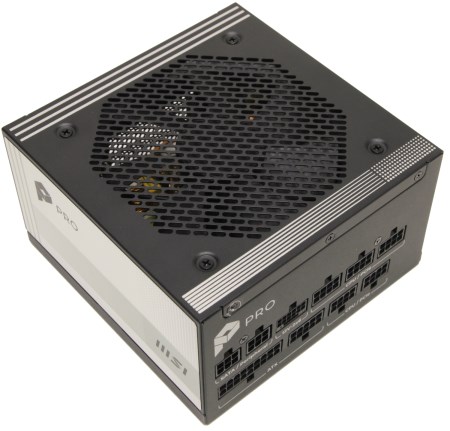

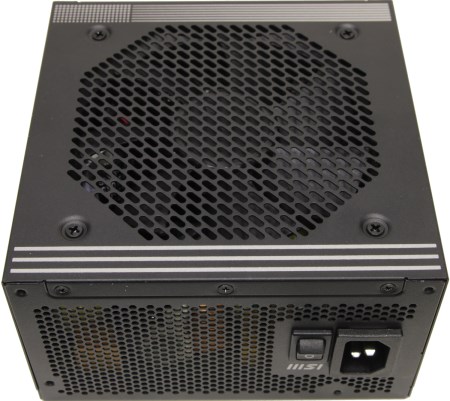

Вентилятор один размером 120×120 мм. Для него в корпусе проделаны отверстия. Специальной решётки тут нет.

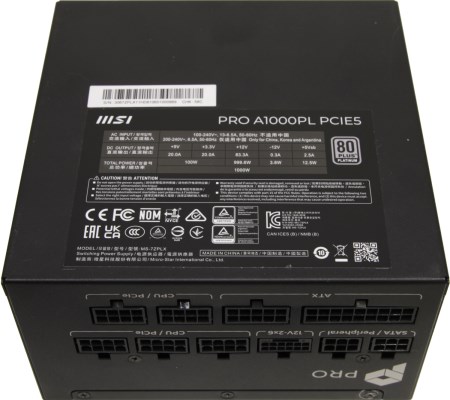

С противоположной стороны находится информационная табличка. На ней есть информация о модели устройства, мощности и таблица с показателями тока по линиям. Также есть значок 80+ Platinum, а рядом — наклейка с серийным номером и штрихкодом.

Сзади устройства находятся вентиляционные отверстия. Здесь же установлен разъём для подключения силового кабеля и выключатель. Кнопки переключения на гибридный режим тут нет, но бывают модели, где вентилятор останавливает автоматика, запуская его по датчику температуры.

К сожалению, такого тут нет, и вентилятор работает постоянно. В этом есть как плюсы, так и минусы, но нужно помнить, что это серия PRO.

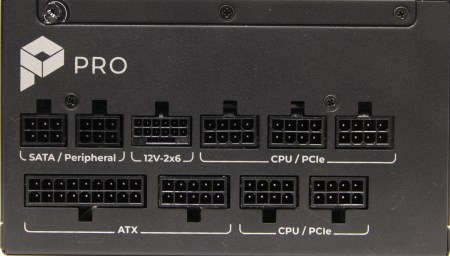

Блок питания полностью модульный, поэтому с противоположной стороны находятся коннекторы для кабелей.

Пора вскрыть «банку» и заглянуть внутрь. Тут достаточно пустынно, поэтому начинают терзать смутные сомнения по поводу 80+ Platinum. Также сразу видно, что тут поработали не в CWT, а где-то ещё. Странно, но до этого все блоки питания MSI, которые я рассматривал, базировались именно на какой-либо платформе этого бренда.

Здесь ситуация поменялась, и на печатной плате я заметил надписи HK950–55PG. Так удалось понять, что к данной платформе приложила руку компания Huntkey. Я про неё услышал в первый раз, но она достаточно известна. Сама она, например, выпускает модель Huntkey AX850P GaN, и это многое объясняет. Сейчас полупроводники GaN (нитрид галлия) массово используются в современных зарядках для смартфонов. Такие устройства становятся компактнее и мощнее.

Однако это не означает, что такие мосфеты используются в этом блоке питания; в самой модели Huntkey AX850P GaN они присутствуют только в модуле PFC. Поэтому самое время посмотреть, что у нас тут.

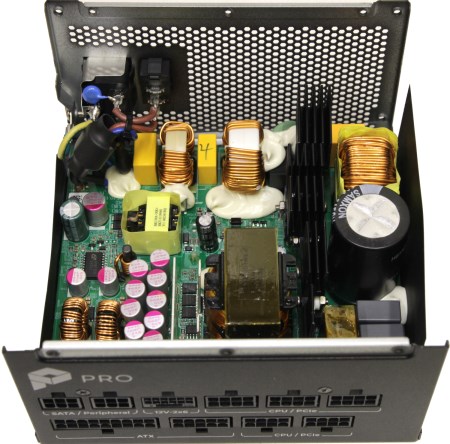

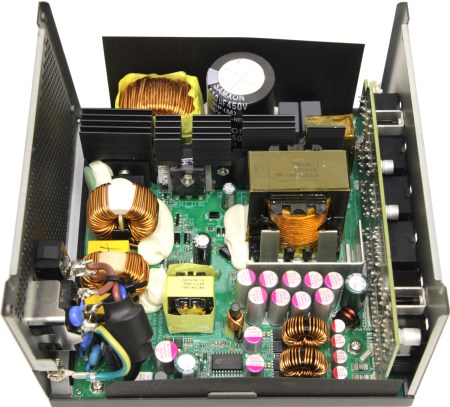

Компоновка внутри не очень плотная. Это заметно даже по 12 В линии, транзисторы которой распаяны непосредственно на печатной плате, а не на вертикальной дочерней. Топология — полумост с LLC-резонансным преобразователем.

Фильтрация состоит из четырёх конденсаторов Y, двух конденсаторов X, двух дросселей CM и металло-оксидного варистора (MOV). Он также оснащен защитой входа, для чего используется термистор NTC модели 15S050M и ещё есть реле, которое издаёт характерный щелчок при включении.

К каскаду фильтрации подключены два крупных выпрямительных моста PingWei GBU2510, размещенных на собственном небольшом радиаторе.

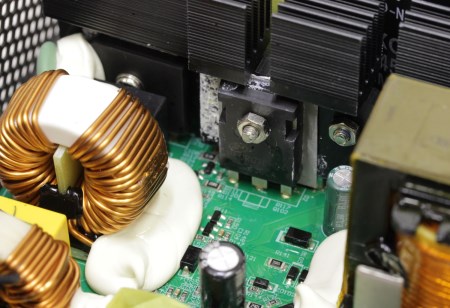

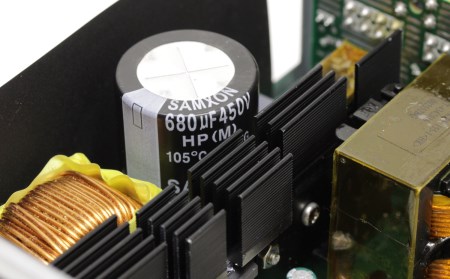

Пассивными компонентами схемы APFC являются огромный конденсатор APFC SAMXON 450 В/680 мкФ и большая фильтрующая катушка без корпуса. Активные компоненты APFC находятся на самом длинном радиаторе блока. Вообще изначально кажется, что он цельный, но присмотревшись можно заметить разрыв между ним и радиатором диодных мостов.

В модуле APFC используются два транзистора Toshiba TK39N60W 600 В, с одним диодом WeEn Semiconductor WNSC6D06650 и PFC/LLC контроллером NXP HKP6288AT. Остаются ещё два LLC мосфета Silan SVSP60R090HD4.

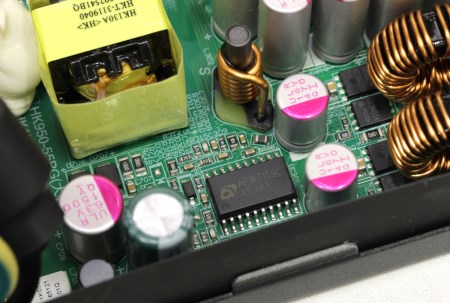

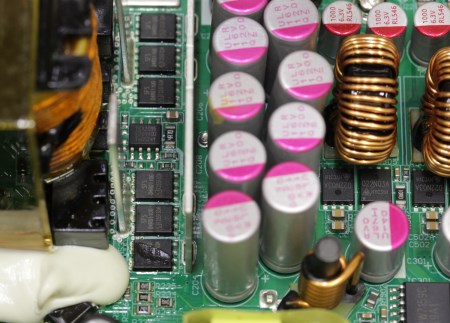

На вторичной стороне здесь находится шина 12 В, реализованная при помощи шести МОП-транзисторов Huayi SFS04R011UG (40 В, 200 А). Между двумя группами мосфетов присутствует контроллер синхронного выпрямителя производства NXP (модель TEA2095). Он представляет собой двухканальное устройство со встроенными драйверами затворов, позволяющее одновременно управлять двумя MOSFET синхронного выпрямления, а также поддерживающее их независимую работу. Он предназначен для использования в резонансных источниках питания LLC-типа и выпускается в корпусе SO8.

Шины 5 В и 3.3 В реализованы при помощи четырёх транзисторов Huajing HGQ022N03A (30 В, 100 А). Все конденсаторы на вторичной стороне производятся компаниями Elite и CapXon.

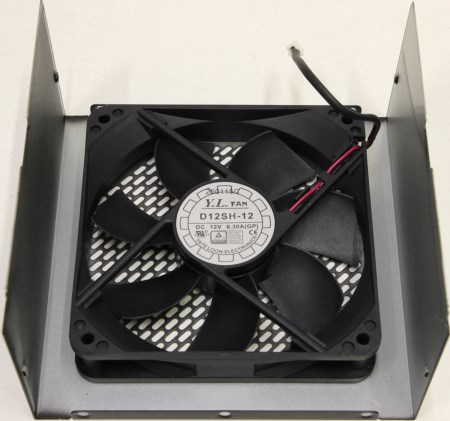

Вентилятор размера 120×120 мм производства компании Yateloon Electronics модель D12SH-12. Про подшипники ничего неизвестно, а вот максимальная скорость составляет 2200 об/мин. В моём случае даже в базовом режиме скорость у него была достаточно высокая — 1450 об/мин, и шум тоже был соответствующий — 35.2 дБ на расстоянии 30 см.

Трудно объяснить, почему так, возможно отверстия в панели слишком мелкие и поэтому появляется такой шум. В процессе эксплуатации я понял, что такая высокая скорость не нужна, потому что температуры внутри достаточно низкие даже при высокой нагрузке.

В итоге можно убедиться, что GaN компонентов тут нет, иначе бы производитель об этом упомянул.

Тестовая конфигурация

Тестирование блока питания MSI PRO A1000PL PCIE5 проводилось на следующей конфигурации:

• Процессор: Intel Core Ultra 7 265K;
• Охлаждение: MSI Core Frozr AA13 White;
• Термоинтерфейс: GD900–1;
• Материнская плата: MSI Z890 Gaming Plus WIFI6E, версия BIOS — B30;
• Память: 2×16 Гбайт DDR5–7200 KingBank (SKhynix A-Die);
• Видеокарта: Palit GeForce RTX 5090;
• Накопитель: Samsung PM9E1 2 Тбайт;
• Блок питания: MSI PRO A1000PL PCIE5, 1000 Ватт.

Температура в помещении находилась на уровне 22°C, а шум составлял 27.1 дБ.

Результаты тестов

Максимум, что удалось выжать из сборки — это почти 800 Вт из-за использования воздушного кулера. Процессор способен жарить на 300 и ещё видеокарта примерно 600.

Также я решил использовать автомобильные галогенные лампы H7 для генерации нагрузки по линии 12 В. Номинальная мощность одной лампы — 55 Вт, поэтому пришлось использовать 19 таких ламп, которые в совокупности потребляют 1045 Вт, но с их помощью можно более гибко регулировать нагрузку с шагом 55 Вт.

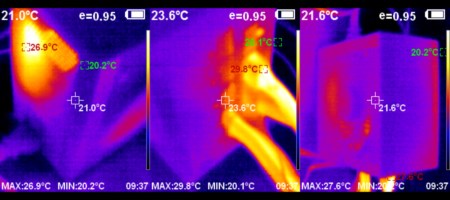

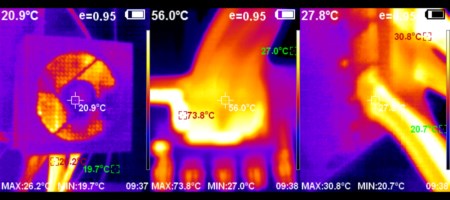

Тепловизор показывает, что даже при максимальной нагрузке блок питания греется не так сильно.

Что касается разъёма 12VHPWR (12V-2×6), то здесь он греется больше на видеокарте, чем в месте подключения к БП. Возможно, в первом случае на него просто дует горячий воздух от системы охлаждения. Однако я бы не сказал, что это критично.

Заключение

Блок питания MSI PRO A1000PL PCIE5 оставил у меня неоднозначное впечатление. Все характеристики соответствуют заявленным, всё работает, нагрузку держит. И тут появляется логичный вопрос: что ещё нужно? Лично для меня единственным недостатком оказался шум. Возможно, причина в конкретном экземпляре, но даже когда нагрузки не было и вся система работала тихо, я слышал блок питания. Нет, там ничего не пищало, просто вентилятор так работал. И в целом я толком не понял, почему так происходит. Возможно, дело в подшипнике, а может алгоритм работы вентилятора работал некорректно.

В остальном никаких претензий к блоку питания нет. Комплект поставки хороший, но без излишеств. Есть специальные гребёнки для аккуратной укладки кабелей, а вот стяжки не положили. С другой стороны, при сборке они всегда есть под рукой, поэтому это скорее придирка. Изначально я предполагал, что платформа будет CWT, потому что MSI давно сотрудничает с этим производителем, но на этот раз инженеры выбрали платформу Huntkey. Эта компания выпускает свои блоки питания, в том числе у неё есть модель AX850P, где используются мосфеты SolidGaN в модуле PFC. Поэтому в целом платформа получилась интересная.

Кабели в комплекте качественные и длинные. 12VHPWR (12V-2×6) оборудован жёлтыми коннекторами, чтобы было заметно, вставлен ли он до конца в разъём. Также на нём указан номинал 600 Вт. КПД блока достаточно высокий на всём диапазоне мощности. Нагрев во время работы умеренный, потому что базовая скорость вентилятора немаленькая и составляет 1450 об/мин. Зато компоненты всегда хорошо охлаждаются и блок при таком подходе прослужит дольше.
