Обзор и тестирование материнской платы MSI MAG B850 Gaming Plus MAX WIFI17.08.2026 08:56

Оглавление

Вступление

При анонсе процессоров AMD Ryzen 9000-серии были представлены новые чипсеты AMD 800-линейки. При этом AMD A620 не обновился, а вот B650 заменили на B850 и ещё добавили B840. На этот раз произошла просто перемаркировка B650 в B840, а B650E в B850. Ключевое отличие заключается в поддержке PCI-e 5.0, причём сам контроллер этой шины находится в процессоре и соответственно ограничителем выступает материнская плата. Вообще чипсет AMD B650E получился достаточно удачным, поэтому производитель решил продлить ему жизнь, просто поменяв ему обозначение. В истории компьютерных компонент такой случай не первый, поэтому никто особо не удивился.

На чипсете AMD B850 выпускается, пожалуй, самый огромный ассортимент продукции. Есть бюджетные модели, среднего уровня и даже выше среднего, а для топовых есть уже свои чипсеты, а точнее просто набор из двух AMD B650E и дополнительного контроллера USB 4.0. Весь этот набор называется AMD X870E. Поскольку моделей плат на чипсете AMD B850 очень много, то функционал и исполнение могут кардинально отличаться. В топовом виде — это практически тот же X870 без контроллера USB 4.0, но с хорошей подсистемой питания и элементной базой. Бюджетные версии тяготеют ближе к A620 и это сразу же заметно по питанию: как правило, используются обычные транзисторы вместо сборок, количество фаз уменьшено, радиаторы на питании отсутствуют. Соответственно более дешёвые платы ориентированы на преимущественно на процессоры с невысокой мощностью до 100 Вт, в противном случае нужно уже будет как-то подумать об охлаждении.

Поэтому выбирать чаще всего приходится что-то среднее из этих двух крайностей. Разница в цене между двумя соседними моделями в линейке может быть незначительная, но отличия могут быть кардинальные. Поэтому приходится тщательно изучать спецификацию и читать обзоры, чтобы отыскать в чём подвох. Для кого-то может оказаться сюрпризом, но производитель не занимается благотворительностью, а выпускает продукцию, чтобы заработать на её выпуске. Поэтому он может стараться экономить по максимуму, делая упор на внешний вид. Поэтому иногда лучше доплатить и взять плату с более широким функционалом, а для простых сборок лучше сразу брать самую дешёвую потому, что низкой ценой можно оправдать всё. Тем более если задача не стоит достичь каких-то небывалых высот в разгоне и не сделать из процессора шашлык.

Сегодня я рассмотрю как раз одно из таких компромиссных решений — материнскую плату MSI MAG B850 Gaming Plus MAX WIFI.

Сразу видно, что название очень длинное и серьёзное: Gaming Plus MAX, да ещё и сама плата светлая и подходит для белых сборок. Смотрится модель очень достойно, поэтому рассмотрим её более детально.

Упаковка и комплектация

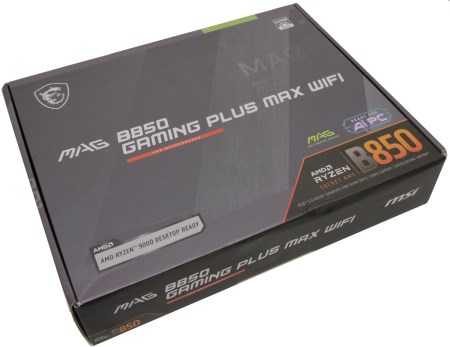

В новом поколении плат фон выглядит как-то невзрачно. Ситуацию немного спасает зелёная вставка и рамка внизу с указанием чипсета. Как ни странно, плата относится к серии MSI Arsenal Gaming, хотя в названии нет базук, томагавков и мортир.

В левом верхнем углу находится эмблема серии Gaming. По середине крупными символами обозначено название материнской платы. В нижнем правом углу находится традиционная для платформ AMD вставка с указанием чипсета. В данном случае это AMD B850. Фон матовый, полиграфия хорошая и в целом всё выглядит неплохо.

Заднюю сторону снова представляют маркетологи, чтобы они перечислили важные достоинства и нужные технические решения в этой материнской плате.

Сверху крупными буквами обозначено наименование модели. Немного ниже мелким шрифтом указано, что это материнская плата для платформы AMD. По центру находится крупное изображение платы, а по бокам две небольшие таблицы, где представлены ключевые особенности устройства.

Ниже есть схематичное изображение разъёмов задней панели и таблица со спецификацией к устройству. Теперь, посмотрим, что внутри.

Сверху на картонном лотке лежит сама материнская плата, которая дополнительна упакована в антистатический пакет. Над ней немного нависает ещё одна небольшая белая коробочка. В ней по традиции находится антенна для беспроводного модуля.

Вынув устройство, обнаруживаем отсек внизу, где находится комплект поставки.

Здесь он не очень большой. Информационные компоненты представлены следующим набором.

• Краткое руководство пользователя;
• Комплект наклеек;
• Нормативное уведомление для стран ЕС.

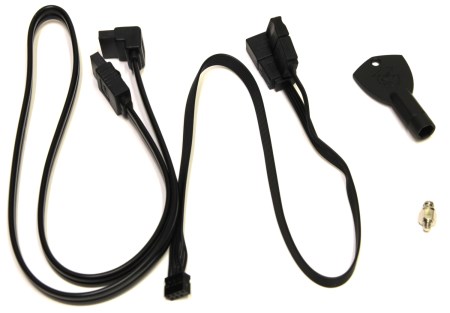

Список аксессуаров тоже не очень большой.

• Один кабель SATA 6 Гбит/с;
• Комплект креплений для накопителей M.2;
• Антенна для беспроводной сети;
• Кабель для разъёма EZConn;
• Ключ для фиксаторов накопителей M.2.

В целом тут жаловаться не на что, в комплекте есть всё самое необходимое. Кабелей SATA целый один, но это такой новый тренд. Заглушка задней панели находится уже на плате, поэтому её нет среди аксессуаров.

Ещё нет никакого носителя с драйверами. Лично столкнулся с проблемой при установке операционной системы, когда создавал RAID массив. Необходимо было подгрузить драйвера контроллера и их пришлось скачивать с сайта производителя. Разумеется, на другом компьютере, что не всегда удобно, а иногда даже невозможно.

Дизайн и особенности платы

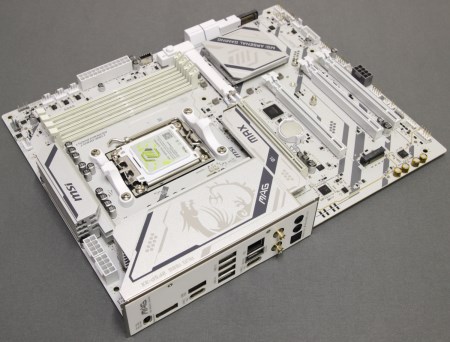

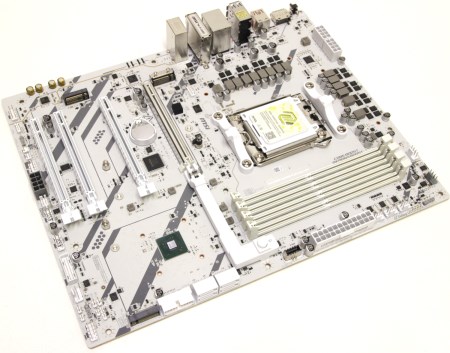

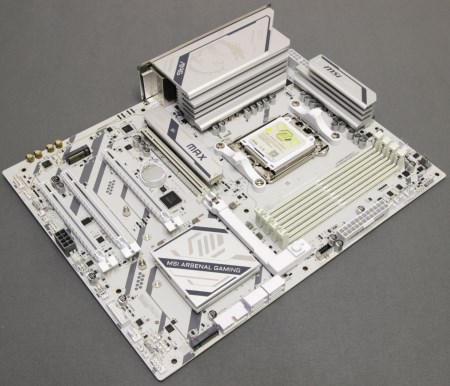

Перед нами материнская плата формата АТХ. Её габариты не отличаются от классических и составляют 305×244 мм. Внешнее оформление светлое и в целом сама плата очень похожа на модель MSI B850 Gaming Plus WIFI6E, но отличия есть. Например, здесь слоты и разъёмы тоже белые. При этом поверхность не совсем белоснежная, а цвет скорее молочный.

Сама плата светлая, но только спереди. С обратной стороны она серая, а поверхность полуматовая. Производитель сообщает о шести слоях металлизации и двух унциях меди на слой. Это указывает на то, что плата среднего уровня и высоких результатов по разгону памяти тут можно не ожидать.

Плата относительно жёсткая, сильно не гнётся, но лучше это не испытывать. В верхней части жёсткость усилена радиаторами, а вот в центре дела уже обстоят хуже. Принтов не плате достаточно, но часть из них сделана белой глянцевой краской по серой поверхности и поэтому сходу это не бросается в глаза.

Это плата среднего уровня по всем понятиям. Сама линейка MSI Arsenal Gaming не является флагманской потому, что выше находится MPG (MSI Performance Gaming). Даже в этой линейке есть платы уровнем повыше: Tomahawk, Mortar.

Тем не менее, здесь мы видим развитую систему охлаждения, которая состоит из нескольких радиаторов. Подсветки нет. Есть лишь надписи и различные узоры, которые нанесены серой краской на радиаторах.

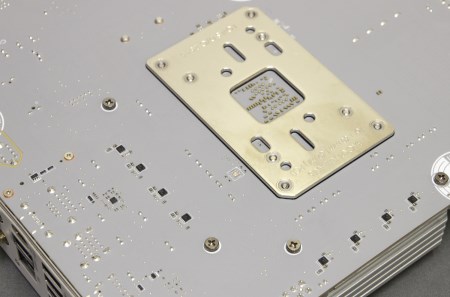

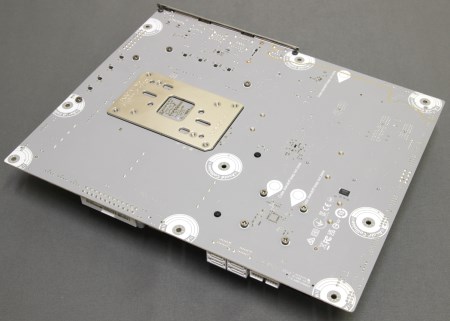

С обратной стороны платы элементов практически нет, но есть знакомые маркеры белого цвета, которые показывают места на плате, где могут находиться втулки на корпусе. Производитель намекает, что неплохо бы их убрать. Светодиодов тут нет, только группы керамических конденсаторов.

Питание на материнскую плату подаётся через основной и два дополнительных коннектора ATX по схеме 24+8+8.

Рядом с основным коннектором питания ATX находится знакомая группа из четырёх светодиодов, которые показывают прохождение загрузки и инициализации процессора, памяти, видеокарты и накопителя. Индикатора POST-кодов нет.

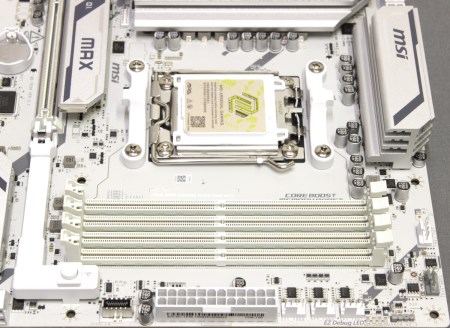

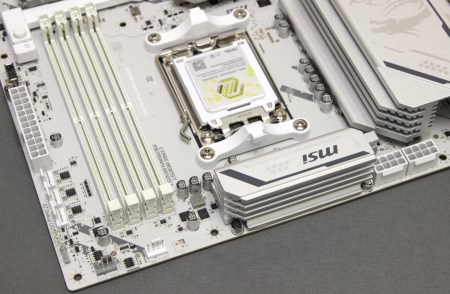

Для модулей памяти типа DDR5 предусмотрено четыре слота белого цвета. C одной стороны используются фиксаторы, а с другой — защёлки. Чтобы активировать двухканальный режим, нужно установить две планки через слот друг от друга. Контакты слотов памяти пропаяны спереди, а не с обратной стороны.

В процессорах AMD Ryzen 7000, 8000 и 9000-серии используется контроллер с поддержкой только одного типа памяти — DDR5. Компания AMD рекомендует оперировать с режимами DDR5–6000 и DDR5–6400. Вместо технологии XMP используется похожая, которая называется AMD EXPO.

Заполнять слоты модулями рекомендуется, начиная от правого края платы или дальше от сокета. Производителем заявлена поддержка режимов работы от DDR5–4800 до 8200 МГц со штатным напряжением 1.1 В, которое можно увеличивать. Тем не менее, все настройки следует производить аккуратно.

Максимальный допустимый объём на сегодняшний день ограничен установкой четырёх модулей по 64 Гбайт, что в общей сложности даёт 256 Гбайт. Планки по 64 Гбайт уже можно купить, но они пока не очень распространены. Что касается модулей по 48 Гбайт, то они ведут себя так же, как 32 Гбайт.

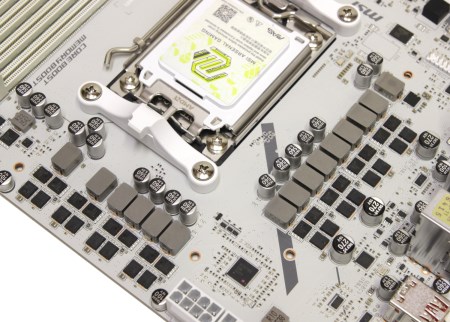

Питание процессора выполнено по схеме 12+2+1. Однако тут не так всё просто и вместо транзисторных сборок DrMOS используются обычные транзисторы. На 12 каналов по два транзистора, и на дополнительные две фазы — по четыре транзистора. Это ещё не всё, потому что с обратной стороны платы распаяны удвоители фаз с драйверами.

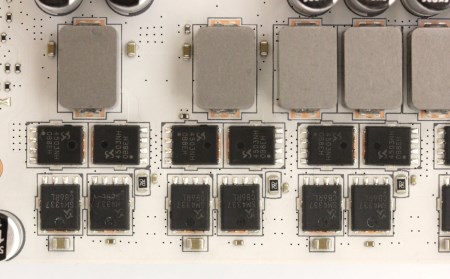

Ещё на каждый из 14 каналов приходится по одной ферритовой катушке индуктивности. Транзисторы типа Low Rds (on) от компании Sinopower. Используются две модели: SM4337 и SM4503.

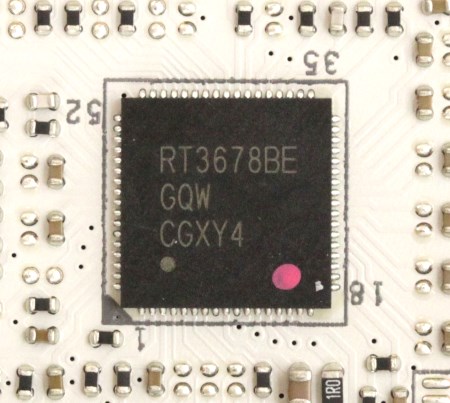

Удвоители фаз с драйверами распаяны с обратной стороны. Всего их восемь штук. В качестве основного ШИМ-контроллера используется чип Richtek RT3678BE.

MSI MAG B850 Gaming Plus MAX WIFI позиционируется как решение для недорогих игровых сборок, а также как универсальная плата для дома и офиса. Зачастую для хороших результатов вполне хватает частоты памяти DDR5–6000 с низкими таймингами. Далее уже под процессор можно подобрать режим работы PBO, настроить «кривую» и выжать максимальную производительность на каком-то диапазоне.

При желании потребление можно подкрутить на любом процессоре, но штатно плата сама его немного завышает. Тем более в играх потребление ниже, чем при интенсивной нагрузке и вполне может укладываться в 120 Вт. Таким значением желательно и ограничиться. Да, я немного разгонял на ней AMD Ryzen 7 9800×3D, и потребление доходило в нагрузке до 160 Вт, но это всё же один CCD чиплет, а вот для двухчиплетных процессоров лучше поискать устройство с более производительной подсистемой питания, чтобы избежать потери производительности в тяжёлых режимах, когда процессор может начать сбрасывать частоту.

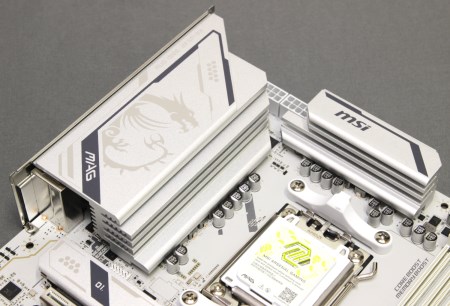

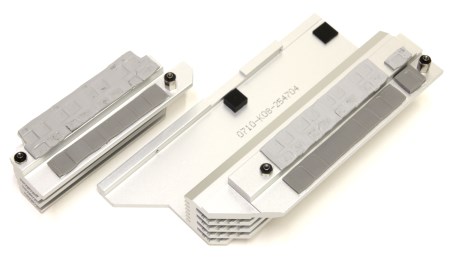

Тепло от транзисторов отводят два крупных радиатора с развитым оребрением. Они независимы друг от друга и не соединяются тепловой трубкой.

Каждый из двух радиаторов крепятся двумя винтами с обратной стороны. Они изготовлены из алюминиевого сплава и покрыты защитным слоем, на котором можно сверху заметить декоративные узоры.

Их поверхность шероховатая, а оребрение достаточно развитое. В качестве термоинтерфейса используются серые термопрокладки разной толщины. Они соприкасаются не только с транзисторными сборками, но и катушками индуктивности. Прижим хороший, что заметно по отпечаткам.

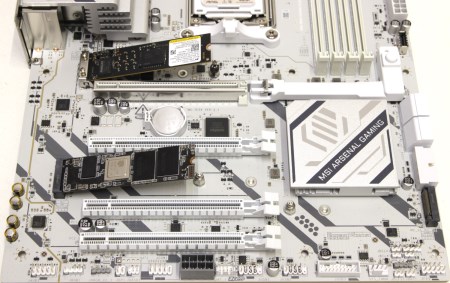

Ниже находятся ещё два радиатора, которые предназначены для охлаждения SSD M.2 накопителя и чипсета. Два слота M.2 получают линии от процессора, поэтому в зависимости от его модели они могут работать в режиме PCI-e 5.0 или PCI-e 4.0.

Последний (третий) обеспечиваются чипсетом, поэтому уже работает в режиме PCI-e 4.0. Радиатор верхнего слота M.2 оборудован быстросъёмным механизмом, а на остальных слотах радиаторов нет.

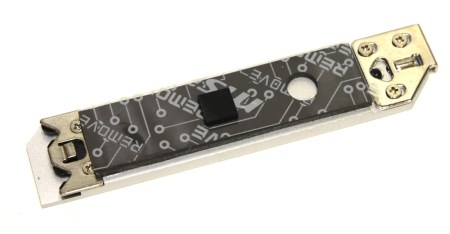

Радиатор для SSD-накопителя изготовлен из алюминиевого сплава.

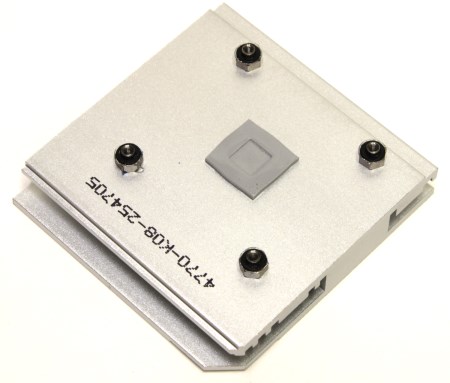

Ещё остаётся радиатор чипсета, который находится в правой нижней части платы. Подсветки у него нет. Это крупный радиатор, который также изготовлен из алюминиевого сплава. Крепление осуществляется четырьмя винтами с обратной стороны жёстко.

В качестве термоинтерфейса используются пластичные термопрокладки.

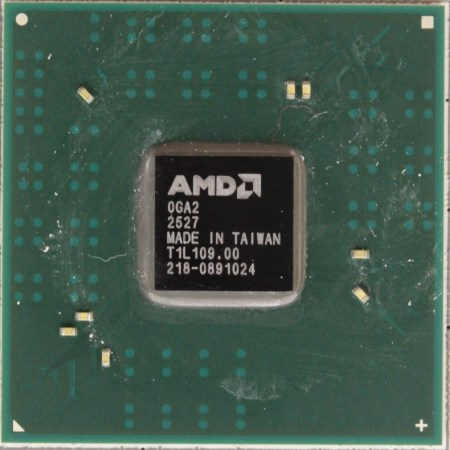

Теперь, когда все радиаторы сняты, можно увидеть чипсет AMD B850.

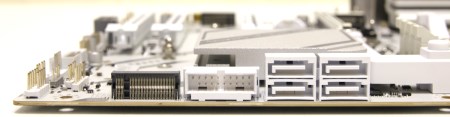

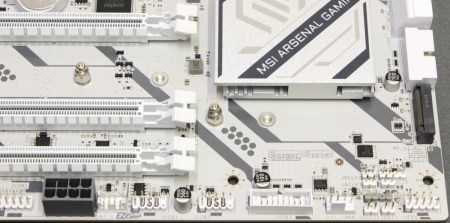

В данном случае реализовано четыре порта SATA, и все они выведены вбок справа. Выше боковых портов SATA распаяна одна колодка портов USB 3.2 Gen2, а ниже — одна USB 3.2 Gen1, которая также смотрит вбок. В правом нижнем углу находится разъём для подключения кнопок, индикаторов корпуса, а также спикерфона.

Левее расположен разъём 4-pin FAN и две колодки USB 2.0 и одна USB 3.2 Gen1.

Затем можно увидеть разъём питания PCI-e 8-pin, один разъём для RGB подсветки 12В и ещё один 5В ARGB.

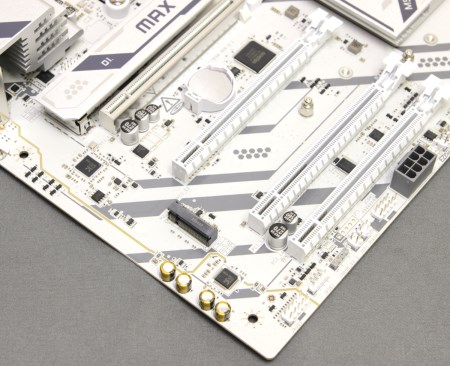

В левом нижнем углу находится отгороженное место для звуковой подсистемы. Здесь мы видим разъём для передней аудиопанели, звуковые конденсаторы и звуковой кодек Realtek ALC897.

Между двумя верхними слотами PCI-e x16 находится чип контроллера ввода/вывода и системного мониторинга Nuvoton NCT6687D. Далее по левому краю распаяна микросхема 5G сетевого контроллера Realtek RTL8126.

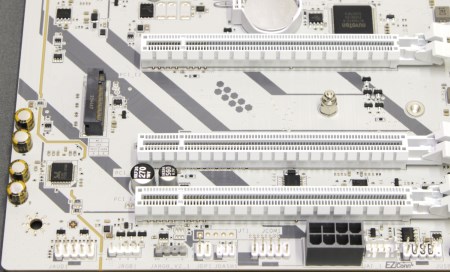

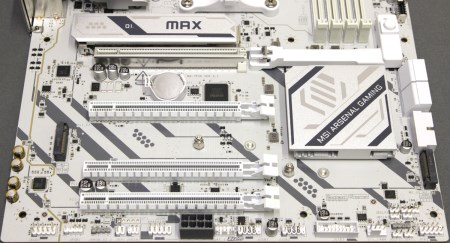

На этой плате мы видим четыре слота расширения PCI-e x16. Верхний слот PCI-e x16 обрамлен металлической рамкой.

Именно он получает свои линии PCI-e непосредственно от процессора. Опять же тут есть зависимость от используемого процессора. Только у 7000 и 9000 моделей есть возможность работать с интерфейсом PCI-e 5.0 в полном объёме.

Оставшиеся слоты получают линии PCI-e Gen4 от чипсета. Второй слот ограничен до PCI-e x1, третий — до PCI-e x4, а последний — снова PCI-e x1.

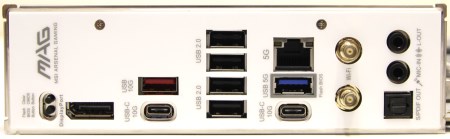

На задней панели находятся следующие интерфейсы.

• Четыре разъёма USB 2.0;
• Один разъём USB 3.2 Gen2 Type-А;
• Два разъёма USB 3.2 Type-C;
• Один разъём USB 3.2 Gen1;
• Один сетевой разъём RJ-45 (5G);
• Два аудиоразъёма типа minijack;
• Один оптический выход;
• Два вывода антенн;
• Один видеовыход Display Port;
• Одна кнопка BIOS Flash;
• Одна кнопка ClrCMOS.

Беспроводной модуль основан на карте MediaTek MT7925.

Технические характеристики

Возможности BIOS

В новом поколении материнских плат UEFI оболочка BIOS изменилась визуально, но принципиальных изменений нет. Теперь она называется CLICK BIOS X. Заметно переработана страница EZ Mode, где можно осуществлять основные манипуляции: управлять устройствами загрузки, мониторить систему, включить EXPO или активизировать автоматический разгон. Всё делается одним кликом и работает отлично.

Тут добавили пункт предустановок для разгона оперативной памяти и теперь по одному клику можно не только разогнать процессор и активировать EXPO профиль, но и разогнать NPU, если он есть (пока это только Phoenix). Прочие изменения возможны в деталях оформления. Все остальные функции не изменились, включая встроенную систему мониторинга и регулировки вентиляторов, а также прошивальщик. Всё работает без нареканий. Хороший инструментарий для разгона находится в одном разделе.

Структура меню не поменялась, что будет удобно при переходе с другой модели MSI. Несмотря на использование более ёмкой микросхемы BIOS, визуально и структурно меню не поменялось, поэтому я не стал записывать видео. Для примера можно взглянуть на меню Tomahawk, где оно аналогично.

Есть список внесённых изменений перед выходом из меню настроек. Компания MSI внедрила эту функцию в пятом поколении своей оболочки, и она очень помогает, особенно когда долго осуществляешь настройки и вносишь несколько изменений или что-то случайно меняешь по ошибке.

Материнская плата корректно ведёт себя при переразгоне и я почти не использовал кнопку ClrCMOS. Ещё мне понравились пункты предустановок для оперативной памяти.

Тестовый стенд

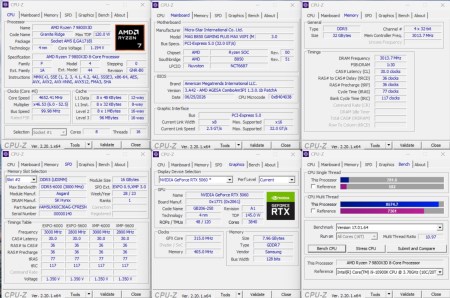

Тестирование материнской платы MSI B850 Gaming Plus MAX WIFI проводилось в составе следующей конфигурации:

• Процессор: AMD Ryzen 7 9800×3D;
• Охлаждение: Deepcool LS720;
• Термоинтерфейс: Arctic MX-5;
• Материнская плата: MSI B850 Gaming Plus MAX WIFI, версия BIOS — А.42;
• Память: 2×16 Гбайт DDR5–6000 Asgard (SKhynix);
• Видеокарта: GeForce RTX 5060;
• Накопитель: MSI Spatium M570 Pro Frozr 2 Тбайт;
• Блок питания: SAMA P1200, 1200 Ватт.

Тестирование

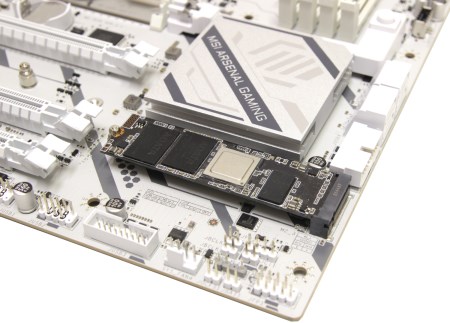

Сборка не вызывает сложностей, накопитель MSI Spatium M570 Pro Frozr установился без проблем. С памятью я не стал долго проверять все режимы, а остановился на DDR5–6000, потому что вряд ли эту плату будут использовать для разгона памяти. Очевидно, что есть более подготовленные для этого модели, например, MSI B850Mpower.

В штатном режиме потребление стендового процессора составляет около 120 Вт. Я не стал его сильно разгонять, а остановился примерно на 160 Вт. Этот режим использовался просто для разогрева, и на постоянной основе я его не использовал бы.

Посмотрим теперь на результаты тестов.

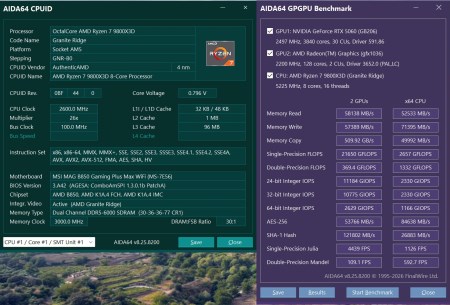

AIDA64 GPGPU:

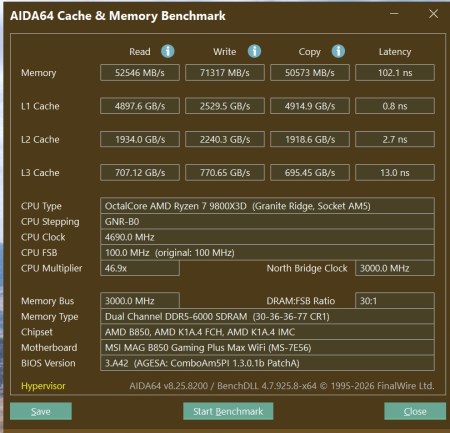

AIDA64 Cache & Memory:

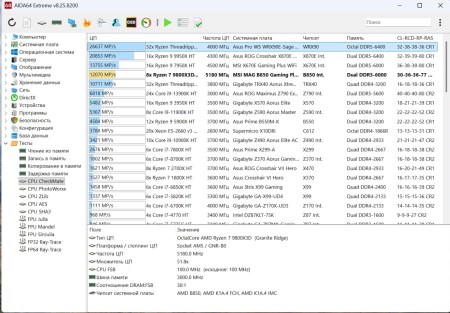

AIDA64 CPU CheckMate:

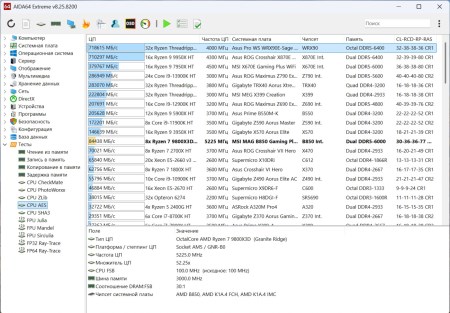

AIDA64 AES:

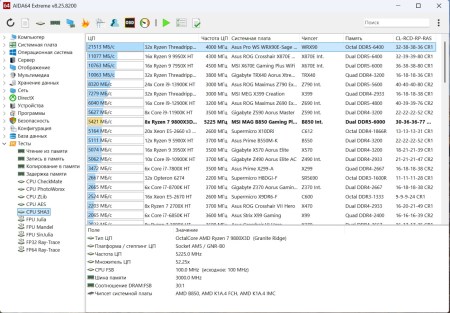

AIDA64 SHA3:

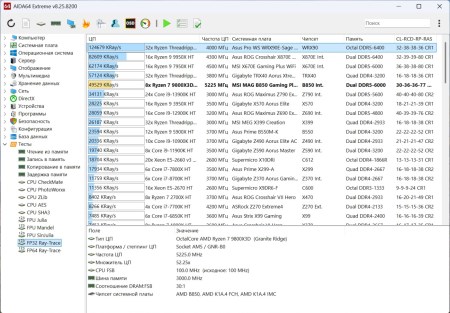

AIDA64 FP32 RayTrace:

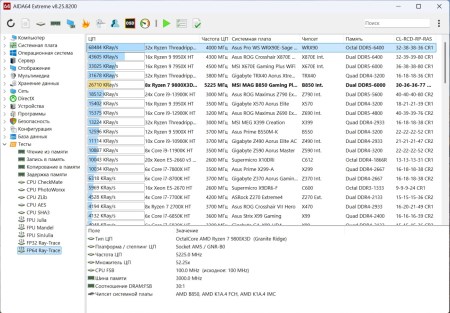

AIDA64 FP64 RayTrace:

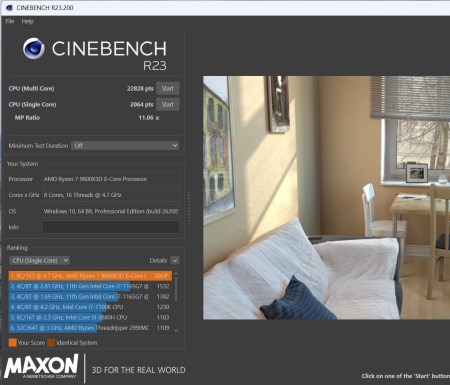

Cinebench R23:

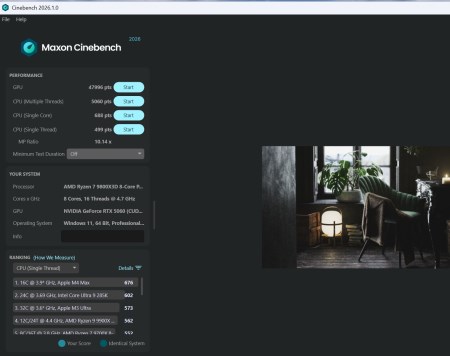

Cinebench 2026:

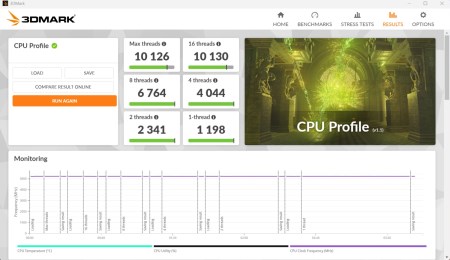

3DMark CPU Profile:

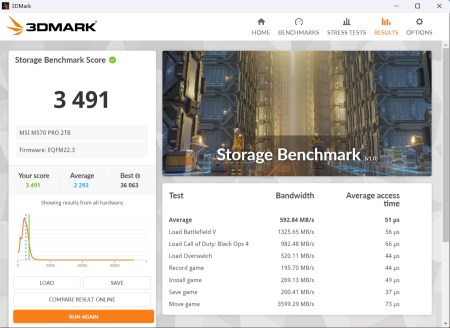

3DMark Storage Benchmark:

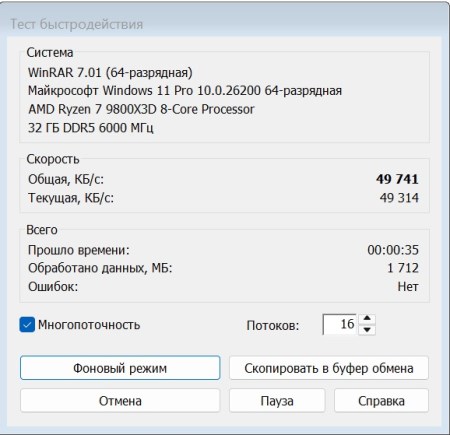

Winrar 7.01:

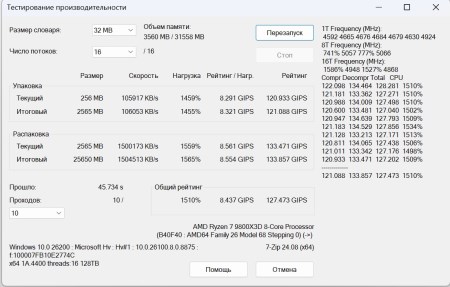

7-Zip 24.08:

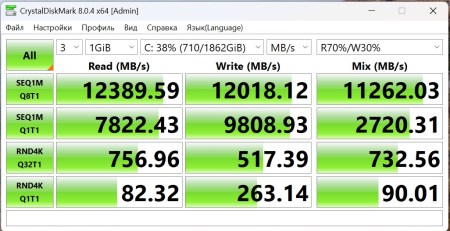

CrystalDiskMark:

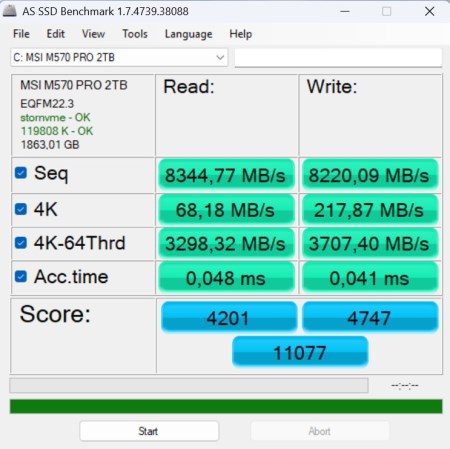

AS SSD:

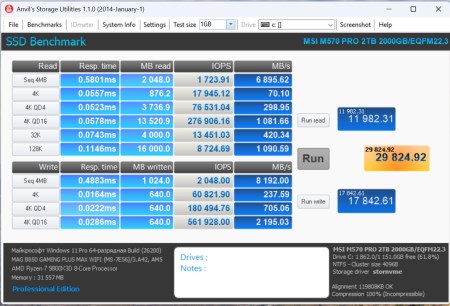

Anvil«s Storage Benchmark:

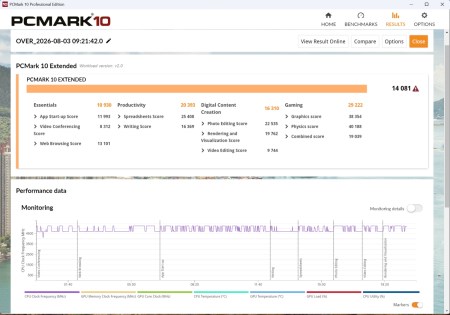

PCMark 10:

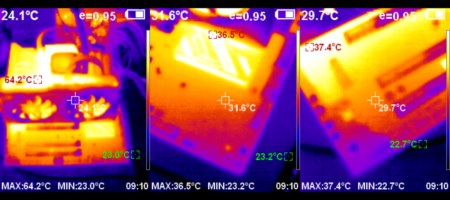

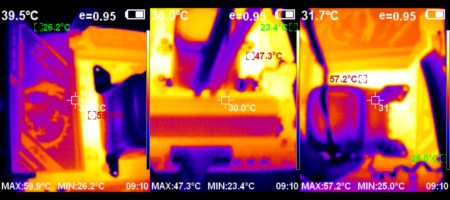

Далее я запустил всё тот же Prime95 и стал смотреть на устройство через тепловизор. Надо сказать, никакого криминала в температурах я не заметил.

Секрет тут очень прост — большие радиаторы отлично справляются с нагрузкой в пассивном режиме.

Встроенный звук

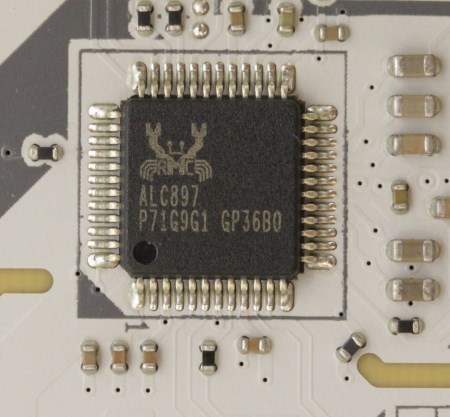

Звуковой кодек представлен микросхемой Realtek ALC897. Прослушивание осуществлялось при помощи головных телефонов Sennheiser HD569 и акустики Creative GigaWorks T20 SeriesII.

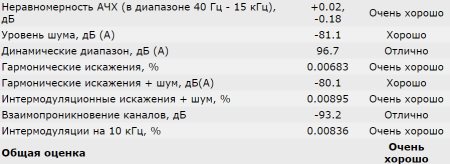

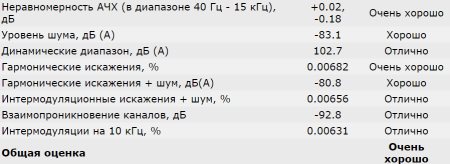

Качество звучания никаких нареканий не вызывает. Звук чистый даже на максимальных уровнях громкости. Кроме того, я протестировал встроенный звук при помощи программы RMAA и получил следующие результаты.

16 бит, 44.1 кГц

24 бит, 192 кГц

Заключение

MSI B850 Gaming Plus MAX WIFI оставила после себя странные впечатления. Отчасти смысл ее выпуска ясен — это фактически замена модели MSI B850 Gaming Plus WIFI6E с добавлением поддержки беспроводной сети WI-FI 7. Цены на них практически одинаковые, выглядят они похоже. Не подвезли только USB 4, который нужен пока далеко не всем. В остальном отличий мало.

Есть поддержка нового стандарта беспроводной сети WI-FI 7, а также проводная сеть Ethernet перешла на следующий уровень потому, что тут теперь используется новый контроллер с поддержкой 5G. Память на частоте DDR5–8000 работает, но это мало кому может пригодиться. В основном пользователи будут использовать DDR5–6000 и DDR5–6400. Такие планки более распространены и стоят дешевле, а самое главное по скорости получается примерно тоже самое из-за делителя. Что касается работы алгоритмов PBO, то они функционируют аналогично. В целом BIOS хоть и перешёл на более ёмкую микросхему, визуально и структурно ничего не поменялось. У MSI оболочка одна из самых удобных.

Сама печатная плата и вся компоновка здесь похожа на MSI B850 Gaming Plus WIFI6E. Есть небольшие изменения во внешнем оформлении, но цвет печатной платы и радиаторов остался прежним, а вот слоты и разъёмы теперь стали белыми, что отлично подходит как раз для белых сборок. В этой модели больший упор сделан на удобство использования. Поэтому тут был добавлен быстросъёмный радиатор, изменён механизм фиксации SSD M.2 накопителей и механизм извлечения видеокарты. Также есть индикаторы для диагностики запуска системы, которые частично заменяют индикатор POST кодов. Данная плата может предложить пользователю сетевые интерфейсы последнего поколения.

Благодаря таким широким функциональным возможностям плату можно считать более универсальной, нежели просто геймерской.
