Материнская плата Biostar Racing B350GT5 на чипсете AMD B350: очень странное решение непонятного назначения, зато с поддержкой шины PCI
Когда-то компания Biostar была известна в первую очередь как производитель недорогих, но весьма практичных плат под разные платформы AMD. Предложений для процессоров Intel в ее ассортименте первое время было мало, хотя потом интересные модели появились и среди них. Но все это было давно — когда рынок розничных продаж комплектующих переживал свои золотые дни. С тех пор заметно сократились поставки настольных компьютеров вообще, а доля DIY (т. е. «самосбора») рухнула еще заметнее… Чтобы выжить, ведущие поставщики начали плотно заполнять все сегменты — и ценовые, и функциональные, и какие угодно, предлагая иной раз по 100 разных моделей плат для одной платформы (это не метафора). В таких условиях небольшим поставщикам пришлось туго, поскольку редкий покупатель шалел еще при попытке оценить предложения «большой тройки», а на изучение продукции остальных у него просто уже не оставалось сил. Некоторые популярные марки в итоге просто исчезли с рынка, некоторые перепрофилировались, кто-то сконцентрировался исключительно на ОЕМ. Biostar формально все еще занимается розницей, но фактически купить плату этой компании в нашей стране стало не так-то просто.
![](https://www.ixbt.com/img/00/02/04/84/images/IMG_0688.jpg)

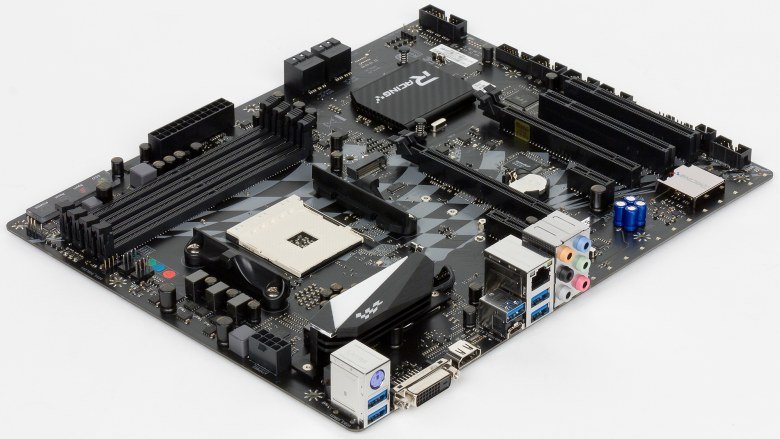

Впрочем, наша сегодняшняя героиня шансы добраться до прилавков магазинов имеет и интерес покупателей там вызвать может. На нас же она произвела очень странное впечатление, которым хочется обязательно поделиться —, а то мало ли что можно наделать в условиях недостатка информации :)
Конфигурация и особенности платы
Сводная таблица характеристик платы Biostar Racing B350GT5 (далее по тексту она будет именоваться просто «платой» во всех случаях, исключающих разночтение) приведена ниже, а далее по тексту мы рассмотрим все ее особенности и функциональные возможности.
Поддерживаемые процессоры | AMD Ryzen, APU и Athlon «седьмой» серии |
---|---|
Процессорный разъем | AM4 |
Чипсет | AMD B350 |
Память | 4 × DDR4 (до 32 ГБ) |
Аудиоподсистема | Realtek ALC892 |
Сетевой контроллер | Realtek RTL8118AS |
Слоты расширения | 1 × PCI Express 3.0×16 1 × PCI Express 2.0×4 (в форм-факторе PCI Express x16) 2 × PCI Express 2.0×1 2 × PCI 1 × M.2 |
SATA-разъемы | 4 × SATA 6 Гбит/с |
USB-порты | 2 × USB 3.1 6 × USB 3.0 4 × USB 2.0 |
Разъемы на задней панели | 2 × USB 3.1 (Type-A + Type-C) 4 × USB 3.0 1 × RJ-45 1 × PS/2 1 × HDMI 1.4 1 × DVI-D 6 аудиоразъемов типа миниджек |
Внутренние разъемы | 24-контактный разъем питания ATX 8-контактный разъем питания ATX 12 В 4 × SATA 6 Гбит/с 1 × M.2 2280 M-Key 4 разъема для подключения 4-контактных вентиляторов 2 разъема для подключения портов USB 2.0 1 разъем для подключения портов USB 3.0 2 разъем для подключения RGB-лент |
Форм-фактор | ATX (305×244 мм) |
Средняя цена | |
Розничные предложения |
Форм-фактор
![](https://www.ixbt.com/img/00/02/04/84/images/IMG_0706.jpg)

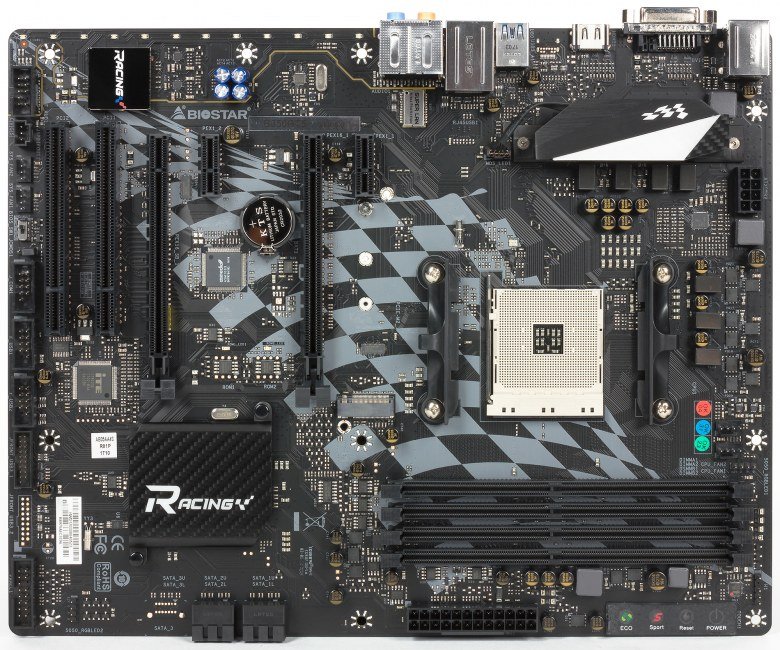

Плата выполнена в форм-факторе ATX (305×244 мм), а для ее монтажа предусмотрены девять стандартных отверстий. Отметим, что «полный» формат для недорогих плат — редкость, но многие специально ищут именно такие модели. Вот, возможно, и нашли :)
Чипсет и процессорный разъем
Плата основана на чипсете AMD B350 (с линейкой чипсетов для АМ4 можно познакомиться в соответствующем материале) и поддерживает процессоры AMD Ryzen. Разумеется, она также совместима со «старыми» APU семейства Bristol Ridge — и, как нам кажется, в основном на них и рассчитана. Отметим, что одновременно с Biostar B350GT5 была анонсирована и плата X370GT5 — как несложно догадаться, на чипсете Х370. По сути, эти модели различаются только тем, что функциональность чипсета урезана у них в разной степени, однако даже у старшей модели она сопоставима с тем, что обеспечивается самым дешевым в линейке чипсетом А320. Соответственно, вызывает сомнения смысл существования такого семейства. Разве что разгон…, но с ним пока не все гладко. Дело в том, что добавив в UEFI Setup массу интересных тонких настроек, компания умудрилась забыть предусмотреть простую возможность взять и отключить турбо-режим процессора. Соответственно, настройки приходится проводить с учетом его работы. Хорошо хоть, что диапазон авторазгона у процессоров AMD относительно короткий, так что, к примеру, Ryzen 5 1600 в 1600Х превращается ровно в одно действие. Но о каких-то рекордах, естественно, говорить не приходится.
Память
![](https://www.ixbt.com/img/00/02/04/84/images/IMG_0697.jpg)

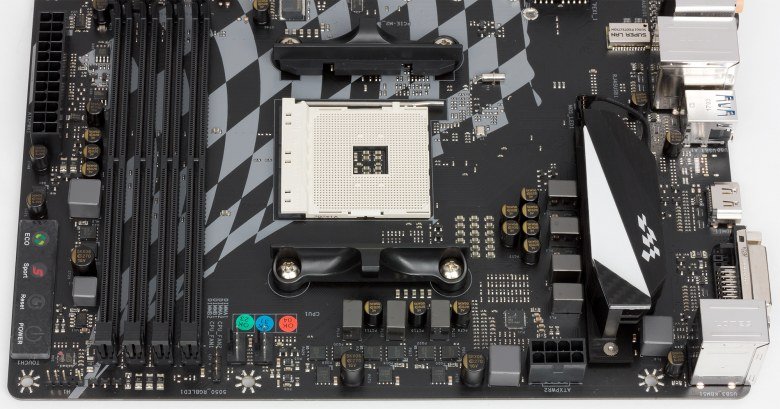

Для установки модулей памяти на плате предусмотрено четыре DIMM-слота. Поддерживается небуферизованная память DDR4 (non-EСС), а максимальный ее объем составляет 32 ГБ (при использовании модулей емкостью по 16 ГБ). Максимальная тактовая частота для Ryzen официально составляет 4000 МГц (в режиме разгона). В реальности с двумя используемыми нами комплектами памяти DDR4–3200 удалось получить только 2933 МГц, хотя практически на всех остальных прошедших через наши руки платах эти модули спокойно работали в «штатном» режиме (а то и на большей частоте) после простой активации ХМР-профиля. На этом мы решили поставить в экспериментах точку.
Ну, а старые процессоры при любом раскладе ограничены частотой 2400 МГц — тут уже ничего не поделаешь, больше они просто не поддерживают.
Слоты расширения
Полноразмерный формат позволяет установить на плате до семи слотов — здесь же их шесть, поскольку пропущено место рядом с «видеокарточным» PCIe x16. Это правильно, поскольку видеокарты с односолодовой однослотовой СО пали жертвой прогресса, да и количество слотов в целом давно уже избыточное. Зато набор в данном случае хороший: два слота с форм-фактором PCI Express x16, два слота PCI Express 2.0×1, два слота PCI, а также разъем M.2, причем все можно использовать одновременно в максимальном скоростном режиме — друг другу они не мешают. Разъем M.2 предназначен для установки твердотельных накопителей типоразмера 2242/2260/2280 и поддерживает устройства PCIe 3.0×4 (только в паре с Ryzen — иначе х2 максимум) и SATA. Такие разъемы в платах под АМ4 стали стандартом де-факто, поскольку реализуются непосредственно через процессор.
Что касается слотов PCIe х16, то только один (верхний) подключен к процессору и работает как PCIe 3.0×16 (х8 со старыми процессорами). Нижний — чипсетный (в т. ч. и на плате, основанной на чипсете Х370), его максимальный режим работы — PCIe 2.0×4. Про слоты PCIe х1 сказать нечего, а вот PCI — на данный момент интересная особенность платы. Особенность это не эксклюзивная, но моделей с поддержкой слотов PCI на рынке немного. В данном случае для реализации поддержки шины используется мост PCIe—PCI ASMedia ASM1083. Мы его даже проверили :)
![](https://www.ixbt.com/img/00/02/04/84/images/dev.png)
Как видим, физически старый PCI-модем и аудиокарта Creative Audigy 2ZS определились правильно.
![](https://www.ixbt.com/img/00/02/04/84/images/devaida.png)
Windows тоже нашла все необходимые драйверы, но вот запустить модем не смогла. Впрочем, мы не слишком-то старались: вопросы совместимости конкретного PCI-устройства (если для вас это актуально) с конкретным мостом и разными версиями операционных систем следует изучать индивидуально.
Видеоразъемы
Хоть процессоры семейства Ryzen интегрированной графики пока лишены, а старые APU не слишком «интересны», видеоразъемы встречаются на большинстве плат под АМ4. Но вот реализация их в данном случае немного удивила: HDMI 1.4 + DVI-D не позволят подключить к плате ни совсем «старые» (имеющие только аналоговый вход), ни новомодные 4К-устройства отображения. (Разве что вас устраивает 30 Гц в 4К — большинство пользователей это все-таки не устраивает.) В общем, покупателю тактично намекают, что дискретную видеокарту нужно бы использовать в любом случае, хотя для типичных задач сгодится и такой набор.
SATA-порты
Для подключения накопителей или оптических приводов на плате предусмотрено четыре порта SATA600, хотя перед нами полноразмерная плата, а чипсет В350 (да и А320) поддерживает шесть таких портов. Нет, мы понимаем, что и пять накопителей в сумме — это уже намного больше, чем используют 99% пользователей компьютеров, но… зачем так?
При этом на плате Х370GT5 портов SATA шесть. Впрочем, в этом есть определенная логика: там чипсет поддерживает восемь :)
USB-разъемы
![](https://www.ixbt.com/img/00/02/04/84/images/IMG_0699.jpg)

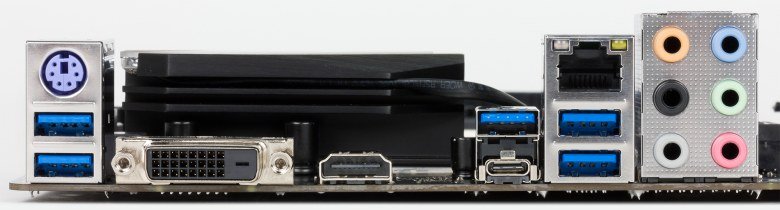

Поскольку в чипсете есть встроенная поддержка «настоящего» USB 3.1 и пока это остается одной из ключевых «фишек» платформы, пара портов USB 3.1 нашлась и на данной плате. Причем один из них выполнен в модном формате Type-C, однако на микросхемах для корректной поддержки возможностей такого разъема компания сэкономила. В итоге старший скоростной режим работать будет, физическая совместимость с кабелями есть, а вот быстрой зарядки и подобного — нет.
Теперь о грустном: всего USB-портов на задней панели шесть, включая и пару упомянутых USB 3.1, хотя она выглядит пустой, как винно-водочный магазин в рабочем поселке в день зарплаты. Подсластить пилюлю может разве что наличие комбинированного порта PS/2. Кроме того, еще четыре порта USB 2.0 и два USB 3.0 можно вывести наружу, воспользовавшись разъемами на плате. Аксессуары для этого нужно покупать отдельно, равно как и для вывода наружу COM-порта.
Сетевой интерфейс
Для подключения к сети на плате имеется гигабитный сетевой интерфейс на базе контроллера Realtek RTL8118AS — бюджетное решение, достоинство у которого ровно одно: оно работает.
Система питания
Как и большинство плат, эта имеет 24-контактный и 8-контактный разъемы для подключения блока питания. Регулятор напряжения питания процессора 7-канальный (4+3) и построен на базе PWM-контроллера Intersil ISL95712. В принципе, учитывая «оверклокерские навыки» платы, можно было бы обойтись и более простой схемой.
Система охлаждения
Система охлаждения платы по нынешним временам тоже весьма скромная: всего два радиатора. Один из них предназначен для отвода тепла от элементов регулятора напряжения питания процессора, другой охлаждает чипсет.
Для подключения вентиляторов имеются четыре четырехконтактных разъема. А недостаток всей системы традиционен для большинства производителей: поддерживается только один метод изменения скорости вращения вентиляторов, так что со старыми трехконтактными фокус не пройдет.
Аудиоподсистема
![](https://www.ixbt.com/img/00/02/04/84/images/IMG_0692.jpg)

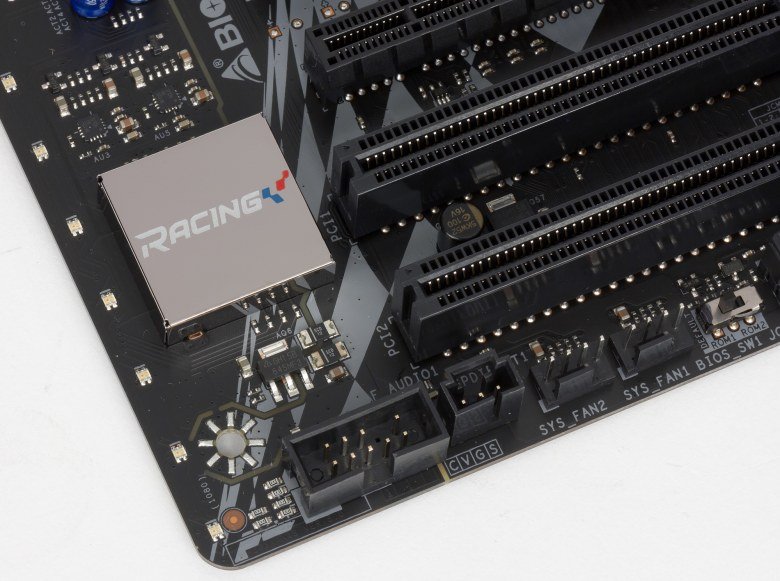

Аудиоподсистема платы основана на кодеке Realtek ALC892, про который можно сказать лишь то же, что и про сетевой контроллер: он как-то издает какие-то звуки. При этом с точки зрения внешних эффектов все хорошо: экранирование, конденсаторы, заявление, что это »8-Channel Blu-ray Audio». Лучше бы цифровой выход на задней панели поставили — пользы было бы больше.
Дополнительные возможности
В общем и целом создается впечатление даже не бюджетного, а ультрабюджетного продукта. Тем не менее, веяния моды не обошли и эту плату. В частности, к ней можно подключить целых две RGB-ленты, да и собственных светодиодов имеется 12 штук вдоль задней кромки — настраиваемых RGB, разумеется. Подсветка радиатора системы питания не настраиваемая, но примиряет с наличием самого радиатора. А еще в комплекте есть вентилятор VividLED: как и следовало ожидать, не просто светящийся, но и настраиваемый штатной утилитой Biostar«s VividLED DJ.
![](https://www.ixbt.com/img/00/02/04/84/images/IMG_0684_small.jpg)
Что еще нас немного удивило, так это наличие четырех сенсорных кнопок: Power, Reset и выбор «экологичного» и «спортивного» режимов. Зачем такие делаются на дорогих оверклокерских платах — понятно. В данном случае — не очень.
Также неочевиден смысл наличия на плате двух микросхем для хранения прошивки с возможностью выбора любой копии механическим переключателем. Это (вместе с кнопками для открытого стенда) может иногда пригодиться в продукте, рассчитанном на эксперименты — вот только сама плата для этого не слишком применима.
Итого
Плата немножко… странноватая. Она могла бы быть интересна тем, кому нужна поддержка PCI, но зачем тогда все эти реверансы в сторону подсветки? Или разгон со странностями, причем с разгоном памяти дела обстоят хуже, чем на других (тоже недорогих) платах. Зачем при этом размещать на плате кнопки — совсем непонятно: очевидно, что это не выставочное стендовое решение.
![](https://www.ixbt.com/img/00/02/04/84/images/IMG_0687.jpg)
В общем, нельзя сказать, что плата плохая — она именно странная. Каждый компонент имеет право на существование, но вместе получается какой-то компот. Который можно пить, если продаваться будет дешево :)
