Материнская плата Asus ROG Rampage VI Extreme Encore на чипсете Intel X299: богатый ассортимент периферии, мощная система питания, отличный комплект24.01.2020 03:15

С падением цен на процессоры Intel Core X (прежде всего новой 10й серии) рыночный сегмент ПК — Hi End Desktop (HEDT) получил большую привлекательность, поэтому приблизился к массовым ПК. Решения семейства HEDT имеют не только свои чипсеты (последний и актуальный от Intel — X299), но и отдельный сокет LGA2066, а также ранее компания Intel ценами четко разделила сегменты (процессоры Core X стоили в разы дороже процессоров для массового рынка, да и материнские платы на Х299 дешевизной не отличались).

В сегменте «а-эм-дэ-шных» платформ тоже появилось подобное размежевание на «простые компы» (Ryzen 3/5/7/9) и «премиальные компы» (Ryzen Threadripper). Однако четкое сопоставление соответствующих сегментов Intel и AMD уже стало зыбким год назад, а выход AMD Ryzen 3xxx поколения полностью снес размежевания Desktop—HEDT (когда тот же Ryzen 9 3950X легко «бьет» многие Core X, будучи сильно дешевле). Данная ситуация заставила компанию Intel выпустить последние обновления Core X в лице 10ххх Х серии, обрушив цены на них в 2 раза по сравнению с предыдущими 9ххх Х, делая последние вообще морально мертвыми. Это все сильно оживило сегмент HEDT, в котором наметились жесткие «схватки» между Core Х и Threadripper 3xxx (причем даже не в области производительности, а цен: ситуация в этом плане развернулась на 180 градусов — если раньше продукты AMD не дотягивали по производительности до флагманов Intel, и «трехбуквенные» удерживали рыночную долю исключительно за счет более низких цен, то теперь уже «пятибуквенная» компания вынуждена принять эту роль и снижением цен на Core i9–10xxx X пытаться остановить экспансию «райзенов»).

Разумеется, этим моментально воспользовались производители материнских плат: раз выпускают платы на базе нового AMD TRX40, то и на старом добром Intel X299 пора бы что-то новое выпустить, чтобы этот сегмент выглядел, как минимум, не заброшенным. А главное, ведь у новых процессоров стало на 4 линии PCI-E больше, а значит можно это с пользой использовать на новых материнских платах, плюс появились уже новые контроллеры типа USB 3.2 Gen2×2, которые также можно установить на новые платы.

Да, HEDT — это прежде всего много ядер у процессоров (не традиционные 4—8 у массовых продуктов, а от 12 и выше). Конечно же, разумным кажется использование UNIX/Linux систем, которые умеют рационально нагружать все ядра, что имеются у процессора. Однако и для пользователей Windows-систем наличие более 8-ми ядер у процессора сейчас уже актуально: на таком мощном компьютере можно выполнять ряд задач, захватывающих, например, тех же геймеров: игра плюс стриминг игрового процесса, используя программные средства, то есть напрягая как раз процессор. Ну, а также, например, можно же играть, поставив в фоновый процесс рендеринг превосходного и сложного ролика. Тут и не только 8, но и все 12—16 ядер будут заняты. Разумеется, когда у процессора 24 и более ядер, тут все же чисто Windows-системы становятся малорациональными.

Но когда мы ведем речь об играх, следует помнить, что лидером «гейминга» до сих пор остается Intel Core i9–9900K с его 8 ядрами и 16 потоками. Никакие иные даже HEDT процессоры не способны дать более высокую производительность, потому что разработчики игр нацелены на массовую аудиторию, имеющую в своем арсенале в основном на сегодня процессоры Intel, при этом массово — с 4 мя ядрами и редко — с 8 ми. Поэтому покупать HEDT платформы чисто для гейминга нет никакого смысла. Тут и даже многоядерные Ryzen 9 3900/3950X в этом плане проигрывают, особенно учитывая их дефицит на сегодня, а также факты падения цен на тот же i9–9900K и появления в продаже «элитной» версии 9900KS, где по всем 8-ми ядрам выставлена частота 5 ГГц.

Нужно ли для игровых нужд покупать такие дорогие решения, как HEDT? — Уже очевидно, что нет. Но, как я выше уже сказал, пользователь этого сегмента может же не только заниматься рендерингом, проектно-вычислительными задачами и стримингом, требующими много ядер и для которых платформы HEDT лучше всего подходят. Конечно, грех не воспользоваться такой мощнейшей платформой и не поиграть, причем в самые современные игры на высоких настройках качества (у кого имеются финансовые возможности на HEDT, тот может позволить купить и самую топовую видеокарту типа GeForce RTX 2080 Ti, которая поднимет планку производительности в графике, поэтому наличие мощного CPU придется очень кстати).

Собственно, по этой причине и появились геймерские версии плат на всех чипсетах HEDT.

Сегодня мы изучаем самую топовую материнскую плату из арсенала компании Asustek, основанную на X299. Раз это геймерский продукт, то уже очевидно, что под брендом ROG, а раз самая топовая, что значит Rampage (у Asus все названия серий внутри ROG распределены между платформами Intel/AMD, а также разделены самые премиальные продукты и более массовые. В частности, Rampage включает в себя HEDT решения от Intel). Материнская плата Asus ROG Rampage VI Extreme Encore на момент написания материала только-только стала появляться в продаже по ценам от 45 тысяч рублей.

Конечно, это не 70 тысяч (стоимость некоторых премиальных плат), но все равно очень дорого, и такие продукты нацелены исключительно на фанатов всего самого крутого и производительного. Оценивать их чисто по «математике» (сколько портов, слотов и т. п.) — бесполезно и недальновидно, ибо имеется много факторов, не подчиняющихся расчетам по формулам.

Поэтому мы изучим Asus ROG Rampage VI Extreme Encore очень детально, чтобы разобраться — что умеет и чего стоит данный продукт.

Asus ROG Rampage VI Extreme Encore поставляется в большой и толстой коробке с фирменным дизайном ROG.

Внутри коробки есть много отсеков: для самой материнской платы — типа ящика, а остальной комплект рассредоточен по коробочкам.

В комплекте поставки, кроме традиционных элементов типа руководства пользователя и кабелей SATA (что уже много лет является обязательным набором ко всем материнкам), есть выносная антенна с подставкой для беспроводных соединений, разветвители для подключения подсветок, винтики для монтажа модулей M.2, модуль DIMM.2, фирменный адаптер Q-Connector, провода с термодатчиками, Fan Extension card, накопитель типа USB Flash drive, фирменная отвертка, бонусные стикеры и наклейки.

Стоит отметить, что «заглушка» на заднюю панель с разъемами уже смонтирована на самой плате. Фирменное ПО поставляется на флеш-накопителе. Впрочем программное обеспечение за время путешествия платы к покупателю все равно успевает устареть, так что придется его обновлять с сайта производителя сразу после покупки. В комплект поставки также входит двуфункциональная фирменная отвертка.

Форм-фактор

Форм-фактор ATX имеет размеры до 305×244 мм, а E-ATX — до 305×330 мм. Материнская плата Asus ROG Rampage VI Extreme Encore имеет размеры 305×275 мм, поэтому выполнена в форм-факторе E-ATX, и на ней имеются 9 монтажных отверстий для установки в корпус (однако одно отверстие закрыто радиатором VRM, поэтому для использования есть только 8). Внимание! Размеры платы весьма большие, поэтому перед приобретением требуется обмерить внутреннее пространство в корпусе.

На оборотной стороне элементы имеются, в частности, ряд усилителей сигнала для шины PCI-E, один из контроллеров и другая мелкая логика. Обработан текстолит неплохо: во всех точках пайки срезаны острые концы срезаны, однако все равно брать в руки плату некомфортно. Впрочем, с той же стороны установлена пластина из алюминия с нанокарбоновым покрытием для предотвращения замыкания электроконтактов на PCB (она же помогает отводить тепло от задней стороны PCB через термоинтерфейс и обеспечивает жесткость материнской платы). Так что, лучше плату брать за эту пластину.

Я когда-то поднимал эту тему, вижу, что в данном случае она снова актуальна. Дело в том, что некоторые корпуса (причем современные и весьма дорогие) на монтажном основании имеют не латунные втулки, к которым обычно привинчивают материнские платы, а выпрессованные возвышения, которые более широкие, а вырезы в защитной пластине у материнки слишком узкие. Так что, имеется вероятность того, что данная плата в таком корпусе просто не сможет «лечь» на положенные ей места, и придется снимать заднюю пластину, лишая материнку как дополнительного радиатора, так и подсветки с оборотной стороны.

Технические характеристики

Традиционная таблица с перечнем функциональных особенностей.

Поддерживаемые процессоры	Intel Core X 7-го, 9-го и 10-го поколений
Процессорный разъем	LGA 2066
Чипсет	Intel X299
Память	8 × DDR4, до 256 ГБ, до DDR4–4266 (XMP), четыре канала
Аудиоподсистема	1 × Realtek ALC1220 (перемаркирован в S1220) (7.1) + ЦАП ESS ES9218
Сетевые контроллеры	1 × Intel WGI219-AT Ethernet 1 Гбит/с 1 × Aquantia AQtion AQC107 (Ethernet 10 Гбит/с) 1 × Intel Dual Band Wireless AX200NGW/CNVi (Wi-Fi 802.11a/b/g/n/ac/ax (2,4/5 ГГц) + Bluetooth 5.0)
Слоты расширения	3 × PCI Express 3.0×16 (режимы x16, x16+x16 (SLI/CrossFire), x16+x16+x8 (CrossFire)) 1 × PCI Express 3.0×4
Разъемы для накопителей	8 × SATA 6 Гбит/с (X299) 2 × M.2 (через DIMM.2) (CPU, PCI-E 3.0×4 для устройств формата 2242/2260/2280/22110) 1 × M.2 (X299, PCI-E 3.0×4/SATA для устройств формата 2242/2260/2280) 1 × M.2 (X299, PCI-E 3.0×4 для устройств формата 2242/2260/2280)
USB-порты	2 × USB 2.0: 1 внутренний разъем на 2 порта (X299) 1 × USB 2.0: 1 порт Type-A (черный) на задней панели (X299) 4 × USB 3.2 Gen1: 4 порта Type-A (синие) на задней панели (X299) 4 × USB 3.2 Gen1: 4 порта Type-A (синие) на задней панели (ASMedia) 4 × USB 3.2 Gen1: 2 внутренних разъема на 4 порта (ASMedia) 1 × USB 3.2 Gen2×2: 1 порт Type-C на задней панели (ASMedia) 2 × USB 3.2 Gen2: 2 внутренних разъема Type-C (ASMedia) 2 × USB 3.2 Gen2: 1 порт Type-A (красный) и 1 порт Type-C на задней панели (ASMedia)
Разъемы на задней панели	2 × USB 3.2 Gen2 (Type-C) 1 × USB 3.2 Gen2×2 (Type-C) 1 × USB 3.2 Gen2 (Type-A) 8 × USB 3.2 Gen1 (Type-A) 2 × RJ-45 5 аудиоразъемов типа миниджек 1 × S/PDIF (оптический, выход) 2 антенных разъема кнопка сброса CMOS кнопка перепрошивки BIOS — Flashback
Прочие внутренние элементы	24-контактный разъем питания ATX 2 8-контактных разъема питания EPS12V 1 6-контактный разъем питания EPS12V 1 4-контактный разъем питания «Molex» 1 слот M.2 (E-key), занят адаптером беспроводных сетей 2 разъема для подключения портов USB 3.2 Gen2 Type-C 2 разъема для подключения 4 портов USB 3.2 Gen1 1 разъем для подключения 2 портов USB 2.0 8 разъемов для подключения 4-контактных вентиляторов (поддержка помп ЖСО) 2 разъема для подключения неадресуемой RGB-ленты 2 разъема для подключения адресуемой ARGB-ленты 1 разъем аудио для передней панели корпуса 1 разъем NODE 2 разъема для подключения управления с передней панели корпуса 1 разъем включения режима LN2 1 переключатель Slow Mode 1 переключатель Full Speed Mode 1 переключатель Pause 1 кнопка Safe_boot 1 кнопка Retry 1 кнопка переключения BIOS 1 кнопка включения питания Power 1 кнопка перезагрузки FlexKey (по умолчанию Reset) точки для измерения напряжений
Форм-фактор	E-ATX (305×275 мм)
Ожидаемая розничная цена	45 000 руб.

Основная функциональность: чипсет, процессор, память

То, что данная плата — флагманская, прекрасно видно даже с первого взгляда: и по особому внешнему дизайну (включая экран на кожухе задней панели), и по количеству портов, слотов, кнопок, кувыркалок, пимпочек… и прочих разъемов. Плюс очень солидное охлаждение.

Схема работы связки чипсет+процессор.

Появление корректировки в блок-схеме Х299 (желтым цветом) обязано обновлению процессоров (а не чипсета): Core i9–10xxxX имеют уже 48 линий PCI-E, а также способны работать с более быстрой памятью (хотя 2933 МГц — это официально установленная Intel граница, производители вольны в каждом случае ставить лимиты по частотам выше, а также применять XMP-профили модулей памяти).

Процессоры Intel Core i9–7xxxX/9xxxX/10xxxX (совместимые с сокетом LGA2066 и поддерживаемые Х299) имеют 28 (Core 78xxX) или 44 (Core 79xxX/99xxX) или 48 (Core 10xxxX) линий ввода-вывода (включая PCI-E 3.0), не имеют USB и SATA портов. При этом взаимодействие с X299 идет по особому каналу Digital Media Interface 3.0 (DMI 3.0), и линии PCI-E на это не расходуются. Все PCI-E линии процессора идут на слоты расширения PCI-E (в отдельных случаях и на порты M.2).

В свою очередь чипсет X299 поддерживает в сумме 30 линий ввода/вывода, которые могут конфигурироваться в порты USB, SATA, PCI-E. При этом должно быть не более 14 портов USB, из которых может быть до 10 портов USB 3.2 Gen1 (Gen2 не поддерживается), и/или до 14 портов USB 2.0. Поддерживается также до 8 портов SATA и до 24 портов PCI-E 3.0.

Таким образом в сумме от тандема X299+Core X мы получаем по максимуму:

• 28/44/48 PCI-E 3.0 линий для видеокарт или иной периферии с PCI-E интерфейсом (от процессора);
• суммарно 14 портов USB, внутри которых до 10 портов USB 3.2 Gen1, до 14 портов USB 2.0 (от чипсета);
• 8 портов SATA 6Гбит/с (от чипсета);
• 24 порта PCI-E 3.0 (от чипсета).

Понятно, что если всего 30 портов, то все указанные выше порты должны укладываться в этот лимит. Так что, скорее всего будет дефицит линий PCI-E, и свободно конфигурируемых в какие-то дополнительные порты/слоты линий PCI-E тут нет, и в этом еще одно кардинальное отличие платформ Intel от AMD

Еще раз надо напомнить, что Asus ROG Rampage VI Extreme Encore поддерживает процессоры Intel Core X 7-го, 9-го и 10-го поколений (SkyLake-X, CascadeLake-X), устанавливаемые в сокет LGA 2066.

Для установки модулей памяти на плате Asus имеется восемь DIMM-слотов (для работы памяти в Quad Channel в случае использования всего 4 модулей их следует устанавливать в А2, B2, C2 и D2. Плата поддерживает небуферизованную память DDR4 (non-EСС), а максимальный объем памяти составляет: 256 ГБ при использовании UDIMM последнего поколения по 32 ГБ совместно с процессорами Core i9 10000X/9000Х; 128 ГБ в остальных случаях. Поддерживаются профили XMP.

Слоты DIMM не имеют металлической окантовки, которая препятствует деформации слотов и печатной платы при установке модулей памяти и защищает от электромагнитных помех, и которая обычно всегда является составной частью флагманского набора у материнских плат (что как-то странно).

Основными «потребителями» возможностей PCI-E являются накопители и видеокарты, так что переходим к периферии.

Периферийная функциональность: PCI-E, SATA, разные «прибамбасы»

Выше мы изучили потенциальные возможности тандема X299+Core X, а теперь посмотрим, что из этого и как реализовано в данной материнской плате.

Итак, кроме USB-портов, к которым мы подойдем позже, чипсет Х299 обладает 24 PCI-E линиями. Считаем, сколько линий уходит на поддержку (связь) с тем или иным элементом (надо учитывать, что из-за дефицита PCI-E линий некоторые элементы периферии делят их, и потому использовать одновременно нельзя: для этих целей у материнской платы существует большое количество мультиплексоров):

• Переключатель: или порт M.2_2 (4 линии), или слот PCI-Ex4_1 (4 линии): максимум 4 линии;
• ASMedia ASM1074 (4 USB 3.2 Gen1 на задней панели) (1 линия);
• ASMedia ASM1074 (4 USB 3.2 Gen1 на 2х внутренних разъемах) (1 линия);
• ASMedia ASM3142 (2 USB 3.2 Gen2 на 2х внутренних разъемах) (1 линия);
• ASMedia ASM3142 (2 USB 3.2 Gen2 на задней панели) (1 линия);
• Intel WGI219V (Ethernet 1Gb/s) (1 линия);
• Aquantia AOC107 (Ethernet 10 Gb/s) (2 линии);
• Intel AX200 WIFI/BT (Wireless) (1 линия);
• Слот M.2_1 (2 линии);
• 8 портов SATA (8 линий)

Собственно, 22 линии PCI-E оказались заняты, то есть чипсет загружен почти полностью. В чипсете Х299 имеется контроллер High Definition Audio (HDA), связь с аудиокодеком идет путем эмуляции PCI шины.

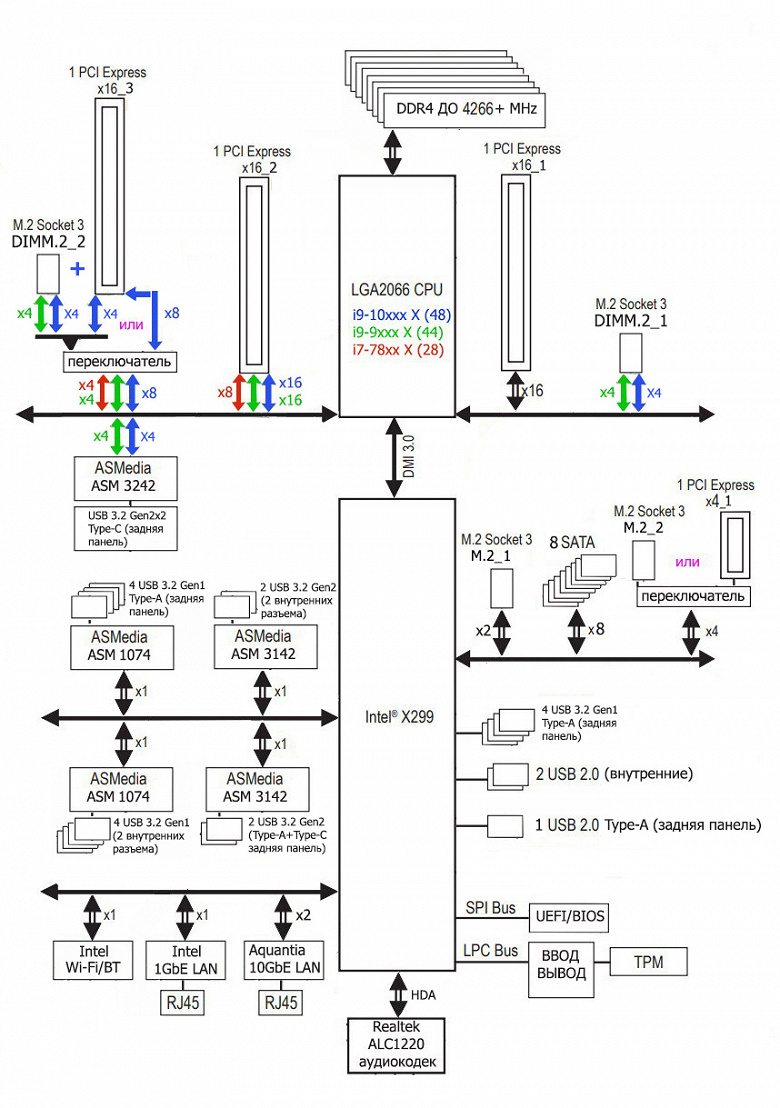

Теперь посмотрим выше на то, как работают процессоры в данной конфигурации. У нас может быть три вида CPU: с 48, 44 и 28 линиями PCI-E.

• Слот PCI-Ex16_1 всегда имеет 16 линий (i9–10xxxX +16=16, i9/i7–9xxxX/79xxX +16=16, i7–78xxX +16=16);
• Переключатель: если CPU с 48 или 44 линиями PCI-E, то порт USB 3.2 Gen2×2 (ASM6242) получает 4 линии PCI-E, если CPU c 28 линиями PCI-E, то порт отключен (i9–10xxxX +4=20, i9/i7–9xxxX/79xxX +4=20, i7–78xxX +0=16);
• Переключатель: если CPU с 48 или 44 линиями PCI-E, то слот PCI-Ex16_2 получает 16 линий; в противном случае (CPU с 28 линиями PCI-E) — 8 линий (i9–10xxxX +16=36, i9/i7–9xxxX/79xxX +16=36, i7–78xxX +8=24);
• Переключатель: если CPU с 48 линиями PCI-E, то слот PCI-Ex16_3 получает 8 линий (но делит ресурсы с DIMM.2_2: 4 + 4); в противном случае (CPU с 44 или 28 линиями PCI-E) — получает 4 линии (а DIMM.2_2 отключен) (i9–10xxxX +8=44, i9/i7–9xxxX/79xxX +4=40, i7–78xxX +4=28);
• Переключатель: если CPU с 48 или 44 линиями PCI-E, слот DIMM.2_1 (только PCI-E накопители!) всегда получает 4 линии, если CPU с 28 линиями PCI-E, то DIMM.2_1 отключен (i9–10xxxX +4=48, i9/i7–9xxxX/79xxX +4=44, i7–78xxX +0=28);

Итак, у всех Core i9–10xxxX, Core i9/i7–9xxxX/79xxX, Core i7–78xxX все линии полностью распределены.

Вот тут хочу написать о наболевшем… О том, какую информацию получают обозреватели/тестеры от производителей. Причем, официальные блок-схемы несут ошибки. Например, в предоставленной официальной блок-диаграмме от Asus суммарное количество PCI-E линий у Х299 — 30, а не 24, плюс USB-порты. Специалисты Intel наверно пришли бы в шок. Потому приходится искать информацию очень долго и трудно, и рисовать блок-диаграммы полностью самому, доверять аналогам от производителей уже не приходится. Эта ситуация не единичная, увы. Этим грешны все (!) производители.

Вернемся к обзору. Рассмотрим периферию, которая «пожирает» те самые ресурсы, о которых я выше говорил. Начнем со слотов PCI-Eх16, их «кормит» не чипсет X299, а процессор.

Начнем со слотов PCI-E.

На плате есть 4 слота: три PCI-E x16 (для видеокарт или других устройств) и один «короткий» PCI-E x4. У процессора есть 28/44/48 линий PCI-E 3.0, они все идут на указанные слоты (правда только на PCI-Ex16). Вот так выглядит схема распределения:

Владельцам i9–10xxxX и i7/i9–9xxxX/79xxX можно смело ставить пару видеокарт в первый и третий (по общему счету) слоты, каждая получит по-прежнему 16 линий PCI-E. И лишь имеющие 28 линий PCI-E процессоры второй PCI-Ex16 (третий по общему счету) слот переведут в х8, и тандем видеокарт получит не х16+х16, а х16+х8.

А если уже кому-то очень захочется заполучить комбинацию из трех видеокарт (на сегодня это актуально только для технологии AMD CrossFireX), то владельцы только самых последних i9–10xxxX получат х16+х8+х8. А вот комбинация из трех видеокарт владельцам предыдущих CPU c 44 линиями, а также i7–78xxX недоступна (когда слот получает всего х4, то SLI/CF не работают).

Последний слот PCI-Ex16 работает максимально в режиме х8, и его можно вполне использовать для любой периферии, включая NVMe-накопители, создавая очень быстрые RAID-массивы. Собственно, как и второй по счету слот PCI-Ex4, однако он подключен уже с Х299, а не напрямую к CPU. И он делит ресурсы с портом M.2_2 (то есть при использовании последнего слот PCI-Ex4 будет отключен).

У данной платы распределение линий PCI-E между слотами в случае использования более одной видеокарты для разных процессоров, — достаточно витиеватое, а также необходимо переключение слотов M.2_2 и PCI-E-4, поэтому востребованы мультиплексоры ASM1480 от ASMedia.

В отличие от слотов для памяти, слоты PCI-E x16 имеют металлическое армирование из нержавеющей стали, которое увеличивает их надежность (что может быть важным в случае довольно частой смены видеокарт, но что более важно: такой слот легче выдержит нагрузку на изгиб в случае установки очень тяжелой видеокарты топового уровня). Кроме того, такая защита предохраняет слоты от электромагнитных помех.

Расположение PCI-E слотов позволяет легко смонтировать СО любого уровня и класса.

Для поддержания стабильных частот на шине PCI-E (и для нужд оверклокеров) имеется внешний тактовый генератор.

А также шину поддерживают многочисленные ре-драйверы (усилители сигнала).

На очереди — накопители.

Всего у платы 8 разъемов Serial ATA 6 Гбит/с + 4 слота для накопителей в форм-факторе M.2. (Еще один слот M.2, спрятанный под кожухом блока разъемов задней панели, занят контроллером беспроводных сетей Wi-Fi/Bluetooth.). Все порты SATA реализованы через чипсет X299.

Все порты поддерживают создание RAID.

Теперь про M.2. Материнская плата имеет богатый ассортимент гнезд такого форм-фактора. Два — на самой плате.

Один из слотов M.2_1 поддерживает модули с любым интерфейсом, а другой M.2_2 — только с PCI-E интерфейсом. В оба слота можно установить модули размером до 2280 включительно.

Еще два слота M.2 имеются на дочерней плате, устанавливаемой в фирменный слот DIMM.2, находящийся рядом со слотами для ОЗУ.

Самые длинные M.2-модули (22100) можно устанавливать именно на эту плату.

Эти гнезда поддерживают модули только с PCI-E интерфейсом и оснащены радиаторами охлаждения.

Два слота M.2_1 и M.2_2 имеют единый радиатор с термоинтерфейсами.

Еще раз отмечу, что из 4х слотов M.2 только два (те, что в DIMM.2) поддерживают модули с любыми существующими размерами, а модули с интерфейсом SATA можно установить только в один слот — M.2_1.

Установленные на самой плате порты M.2_1 и M.2_2 получают данные от чипсета X299 (ну знатокам понятно, что процесс обмена информацией с процессором не прямой, хотя шина CPU-X299 сейчас очень быстрая). При этом M.2_2 делит ресурсы со слотом PCI-Ex4. M.2_1 — универсальный и не зависит от другого оборудования. На обоих портах M.2 можно организовать RAID силами Х299, а также использовать для Intel Optane Memory (но только при условии использования Core i9 10xxxX).

Остальные два M.2 (что на карте расширения DIMM.2) поддерживают накопители с интерфейсом только PCI-E, но при этом можно установить накопители любых размеров. Оба слота обслуживаются процессором напрямую, именно поэтому старые Core X (i7–78xx X) с 28 линиями PCI-E не поддерживают данные слоты (просто не хватает линий). Привязка этих двух портов M.2 напрямую к процессору дает возможность создать Intel Virtual RAID on CPU (VROC) (для создания RAID 1,5,10 потребуется приобрести ключ VROC, об этом скажу в разделе ниже).

Из-за того, что суперсовременный USB-контроллер ASM3242 от ASMedia также потребляет процессорные линии PCI-E (причем аж 4 штуки!), образовался дефицит последних, и потому, как я выше уже писал, в зависимости от использования слотов PCI-Ex16 видеокартами, а также в зависимости от поколения процессоров (48 или 44 линии) порт DIMM.2_2 может не работать с ними.

Расскажем и о других «прибамбасах» на плате.

Почти все они расположены внизу справа. Разумеется, есть кнопки питания и перезагрузки. В принципе, функции Reset отданы кнопке с названием FlexKey, так как ей можно давать иные функции (через настройки в BIOS).

Как обычно в стиле Asus ROG, имеется набор технологий, помогающих оверклокерам. Прежде всего, кнопка возврата в настройки BIOS в случае неудачного старта ПК из-за нереализуемых настроек разгона — при этом все они останутся (не будут сброшены). Затем кнопка повторной попытки запуска системы при тех же настройках.

При этом лучше включить особый режим LN2 для повторного запуска (происходит автоматическая настройка системы питания на максимально гибкий режим работы). Для того, чтобы материнская плата успешно работала и запускалась при особо экстремальном разгоне с использованием отрицательных температур, имеется переключатель Slow Mode. Имеется и переключатель для запуска всех вентиляторов и помп на максимальные обороты.

Для подключения кастомных жидкостных систем охлаждения, поддерживающих матплаты от Asus, есть проприетарные гнезда. Их видно на снимке выше, они белого цвета.

Для оверклокеров имеются и точки измерения вольтажей различных подсистем питания материнской платы.

У платы еще есть световые индикаторы, сообщающие о проблемах с тем или иным компонентом системы.

Если после включения компьютера к моменту перехода на загрузку ОС все индикаторы погасли, то проблем нет. Более того, по самой плате разбросаны и другие индикаторы: работы накопителей, актуальность одной из двух версии BIOS. А также есть и светодиоды, показывающие работу каналов памяти.

Продолжая разговор о световых индикаторах, надо упомянуть и возможности материнской платы по подключению RGB-подсветки. Имеется четыре разъема для подключения любых устройств этого плана: 2 разъема для подключения адресуемых (5 B 3 A, до 15 Вт) ARGB-лент/устройств и 2 разъема неадресуемых (12 В 3 А, до 36 Вт) RGB-лент/устройств. Разъемы объединены в пары: одна (RGB+ARGB) пара расположена вверху справа, вторая — у нижней кромки платы.

Схемы подключения стандартны для всех материнских плат, поддерживающих подсветку:

Контроль по синхронизации работы подсветки RGB возложен на чип Aura 50QА0 (неизвестно, как оригинально назывался чип и кто его производитель). Он расположился на оборотной стороне платы.

А более хитрая подсветка ARGB имеет свой контроллер (целый ARM-процессор!) STM32L от ST Microelectronics.

Заканчивая с визуальными украшательствами в данном разделе (мы еще вернемся к ним), следует особо отметить наличие OLED экранчика на кожухе, покрывающем заднюю панель с разъемами.

На него можно вывести как показатели состояния платы (мониторинг), так и встроенный набор логотипов и роликов, а также свои эксклюзивные визуализации (управляет всем программа Armoury Crate, поэтому детали будут ниже при ее рассмотрении).

Разумеется, есть и традиционный набор штырьков FPanel для подключения проводов к передней (а сейчас уже часто и верхней или боковой или все это сразу) панели корпуса.

Чтобы было проще устанавливать гнезда в нужные пины, в комплекте поставки есть этакий удлинитель Q-Connector (адаптер) передней панели — он надевается на гнездо FPanel на плате.

Также на плате имеется фирменный разъем Node: для подключения совместимых блоков питания (мониторинг напряжений, оборотов вентилятора и прочих функций).

Также имеется не менее фирменная микросхема TPU (TurboV Processing Unit) — контроллер для программного управления частотами работы. Она работает в паре с вышеупомянутым внешним тактовым генератором. Он же отвечает и за мониторинг.

Для размещения прошивки UEFI/BIOS использованы микросхемы Winbond 25Q128FWSQ: плата имеет две копии BIOS, переключения между ними осуществляются с помощью вышеупомянутой кнопки.

А вот микроконтроллер «BIOS» управляет технологией «холодной» прошивки BIOS без включения самой платы (наличие ОЗУ, процессора и прочей периферии необязательно, нужно лишь подключить питание) — Flashback.

Для такого обновления BIOS версию прошивки надо вначале переименовать в R6EE.CAP и записать в корень на USB-«флешку», которая вставляется в особо отмеченный порт USB. Ну и запуск через кнопку, которую надо держать 3 секунды.

О состоянии процесса обновления BIOS при этом будет извещать тот самый экранчик OLED.

Также справа посредине и внизу есть посадочные места для проводов от внешних термодатчиков.

Материнская плата также поддерживает технологию быстрого программного RAID Intel VROC, для чего имеется соответствующий разъем для подключения отдельно приобретаемого ключа.

Периферийная функциональность: USB-порты, сетевые интерфейсы, ввод-вывод

Продолжаем рассматривать периферию. Теперь на очереди USB-порты. И начнем с задней панели, куда выведены большинство из них.

Повторим: чипсет X299 способен реализовать 14 выделенных портов USB всех типов (из них до 10 — USB 3.2 Gen1, до 14 — USB 2.0). Часть портов жестко фиксирована именно как USB, а часть может переконфигурироваться при надобности. Также мы помним и про 24 линии PCI-E, которые идут на поддержку накопителей, сетевых и иных контроллеров (я выше уже показал на что и как расходуются 22 линии из 24-х).

И что мы имеем? Всего на материнской плате — 20 портов USB:

• 1 порт USB 3.2 Gen2×2 (самый быстрый на сегодня!): реализован через контроллер ASMedia ASM3242 (на связь с ним потрачено 4 линии PCI-E от X299) и представлен портом Type-C на задней панели;



• 4 порта USB 3.2 Gen2: 2 реализованы через один контроллер ASMedia ASM3142 (на связь с ним потрачена 1 линия PCI-E) и представлены 1 портом Type-A (красного цвета) и одним Type-C на задней панели;


  еще 2 реализованы через другой ASM3142 (на связь с ним потрачена также 1 линия PCI-E) и представлены 2 внутренними портами Type-C (для подключения таких же разъемов на передней панели корпуса);





• 12 портов USB 3.2 Gen1: восемь реализованы через два контроллера ASMedia ASM1074 (на связь с ними потрачено 2 линии PCI-E)



  и представлены 4 портами Type-A на задней панели (синие) и 2 внутренними разъемами на материнской плате (каждый на 2 порта);





  еще четыре реализованы через X299 и представлены 4 портами Type-A на задней панели (синие);
• 3 порта USB 2.0/1.1: все реализованы через X299: один представлен портом Type-A на задней панели (черный, именно он используется для Flashback), два других представлены 1 внутренним разъемом на 2 порта.


Итак, через чипсет X299 реализовано 4 USB 3.2 Gen1 + 3 USB 2.0 = 7 выделенных портов. Плюс 22 линии PCI-E, выделенные на поддержку иной периферии (включая те же самые контроллеры USB). Итого у X299 реализовано 29 высокоскоростных портов из 30.

Все быстрые USB порты Type-A/Type-C оснащены ре-драйверами ASM1543 от ASMedia, дающими устойчивый вольтаж, способный обеспечить быструю зарядку мобильных гаджетов через них.

Теперь о сетевых делах.

Материнская плата хорошо оснащена средствами связи. Имеется обычный Ethernet-контроллер Intel WGI219V, способный работать по стандарту 1 Гбит/с.

Также есть и скоростной Ethernet-контроллер AOC107 от Aquantia, способный работать на скоростях до 10 Гбит/с.

В принципе, как я уже говорил ранее, такое двойное Ethernet-соединение дает три преимущества:

1. Суммарная производительность (эффективный обмен информацией) вырастает;
2. Повышается стабильность обеспечения связи в случае подключения к двум провайдерам и обрыве связи от одного из них;
3. Безопасность: можно жестко разделить внутреннюю сеть (со своим роутером) с внешней сетью (интернет).

Имеется и комплексный беспроводной адаптер на контроллере Intel AX-200NGW, через который реализованы Wi-Fi 6 (802.11a/b/g/n/ac/ax) и Bluetooth 5.0. Он установлен в слот M.2 (E-key), и его разъемы для привинчивания выносных антенн выведены на заднюю панель.

Заглушка, традиционно надеваемая на заднюю панель, в данном случае уже надета, и изнутри экранирована для снижения электромагнитных помех.

Теперь про блок ввода-вывода, разъемы для подключения вентиляторов и т. п. Разъемов для подключения вентиляторов и помп — 8. Схема размещения коннекторов для систем охлаждения выглядит так:

Через ПО или BIOS контролируется 6 гнезд для подключения воздушных вентиляторов: вентиляторы могут управляться к
