Кулер AMD Wraith Prism: штатный охладитель для процессоров AMD Ryzen 7 2700X
Описание
На официальной странице кулера AMD Wraith Prism мы не нашли технических характеристик. Известно, что компания AMD комплектует этим кулером процессоры AMD Ryzen 7 2700X, чья «величина отвода тепловой мощности» равна 105 Вт. Данный кулер принадлежит к новой линейке кулеров AMD, в которую входит пять представителей, предыдущую линейку мы рассмотрели в статье «Штатные охладители для процессоров AMD 2016 года». AMD Wraith Prism появился чуть позже остальных четырех, и, по всей видимости, от схожего по конструкции Wraith Max отличается тепловыми трубками уже прямого контакта, измененной формой пластин радиатора (улучшающей совместимость кулера с материнскими платами и модулями памяти), а также более продвинутым вариантом многоцветной и многозонной подсветки.
Процессорный охладитель AMD Wraith Prism достался нам упакованным в невзрачную коробку из гофрированного картона.

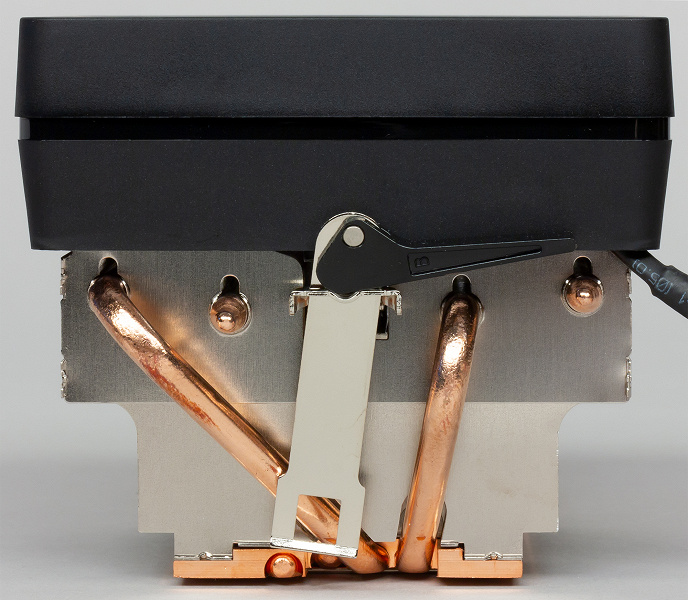

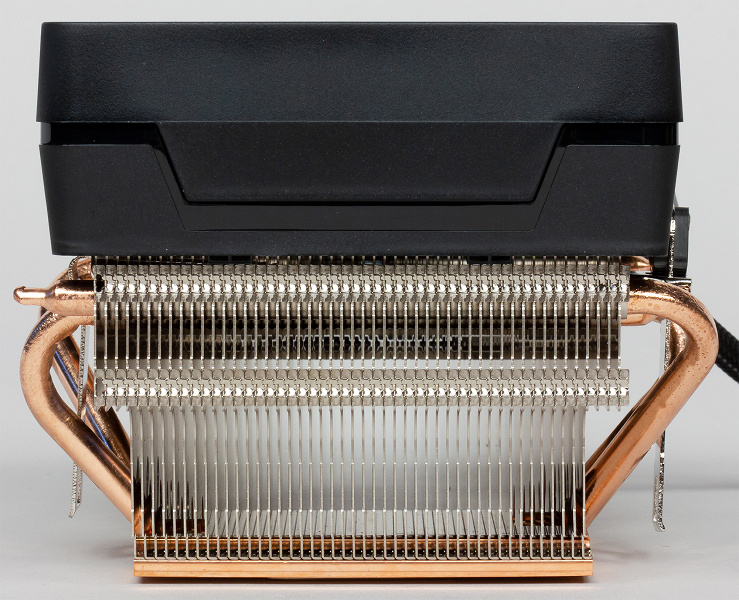

Радиатор представляет собой связанные в единую конструкцию подошву из толстой медной пластины, четыре тепловые медные трубки и ребра, изготовленные из никелированного алюминия.

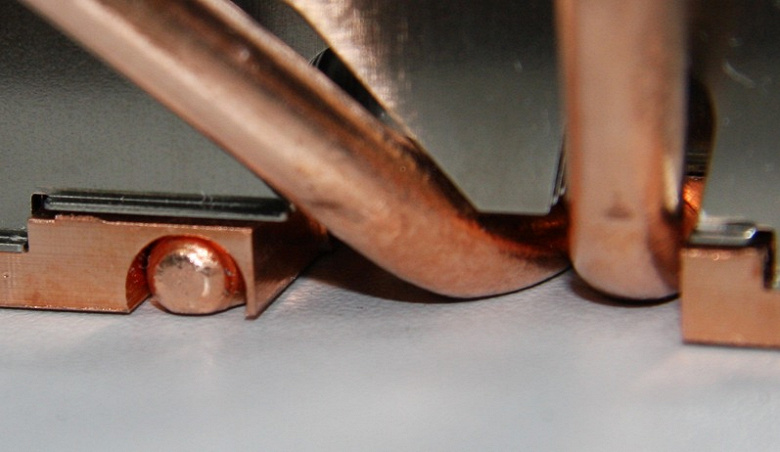

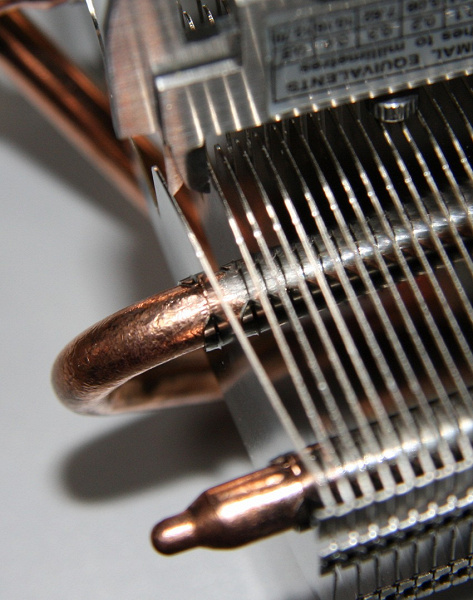

Трубки и подошва защитного/декоративного покрытия не имеют. Ребра к трубкам и подошве, а также трубки к подошве припаяны. Качество пайки невысокое, местами ребра не имеют контакта с подошвой и тепловыми трубками.

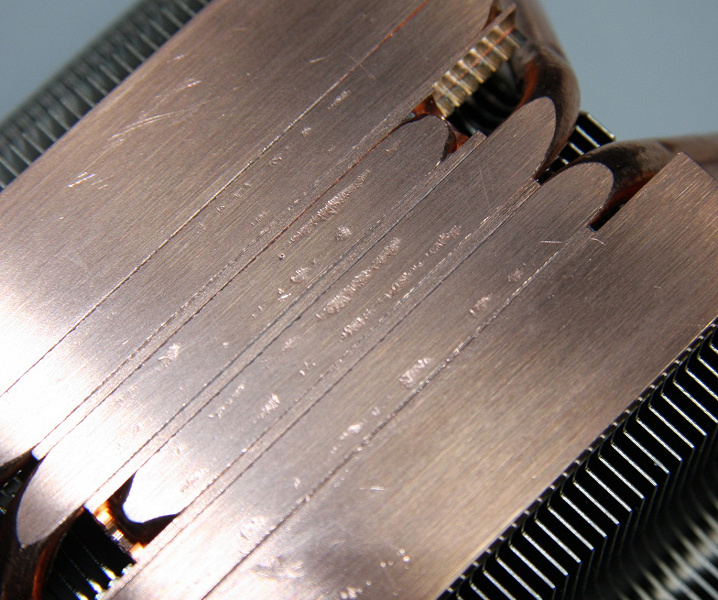

Это, разумеется, несколько ухудшает фактические характеристики кулера. Диаметр трубок 6 мм, длина подошвы 77 мм, ширина 58 мм, при толщине 3 мм по краям и 5 мм ближе к центру. Части трубок, идущие по низу подошвы, сплющены. Низ подошвы и плоскости трубок сошлифованы, но не отполированы. Подошва чуть-чуть, на 0,1–0,2 мм выпуклая вдоль трубок и чуть-чуть вогнута поперек трубок. Сошлифованные плоскости трубок имеют видимые, но практически не ощущаемые, если провести ногтем, дефекты поверхности.
Толщина ребер равна 0,4 мм. Высота радиатора от нижней плоскости подошвы до верхушки ребер равна 61 мм, а до выреза под планки памяти — 29 мм.

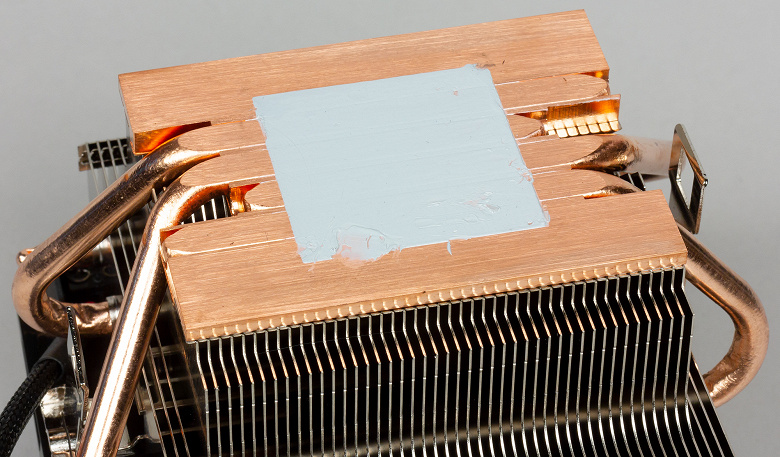

Термоинтерфейс у этого кулера на заводе нанесен тонким слоем на подошву.

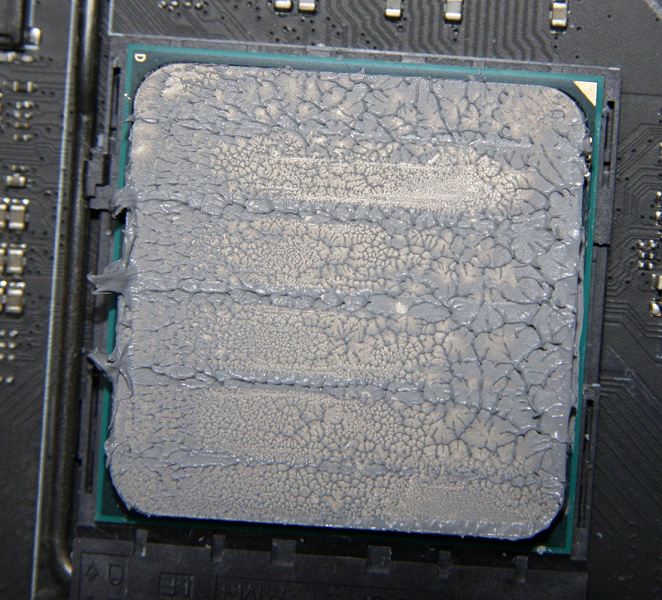

Его защищает фигурная накладка из жесткого прозрачного пластика. Посмотрим на распределение термопасты после завершения тестов этого кулера (в данном случае уже после второго тестирования с использованием термопасты MasterGel Maker). На процессоре:

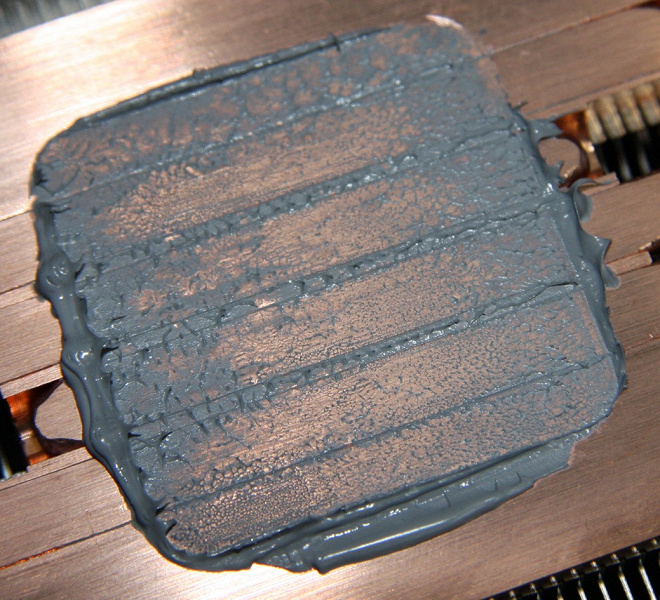

И на подошве теплосъемника:
Видно, что на большей части площади соприкосновения подошвы и процессора слой термопасты очень тонкий, а ее избыток выдавливается к краям.

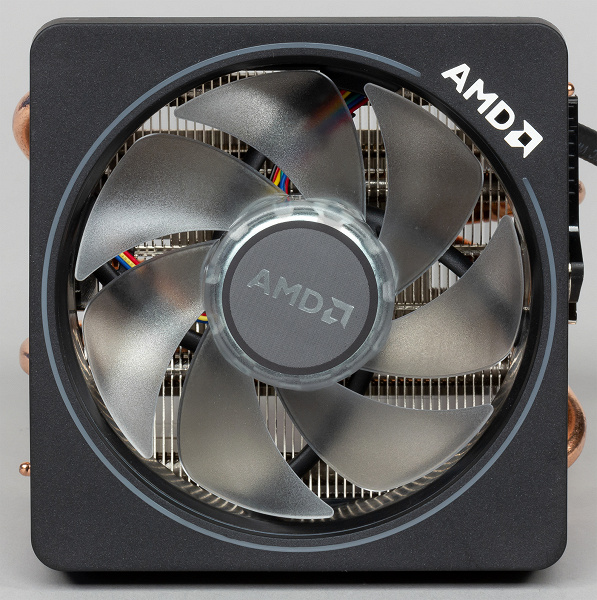

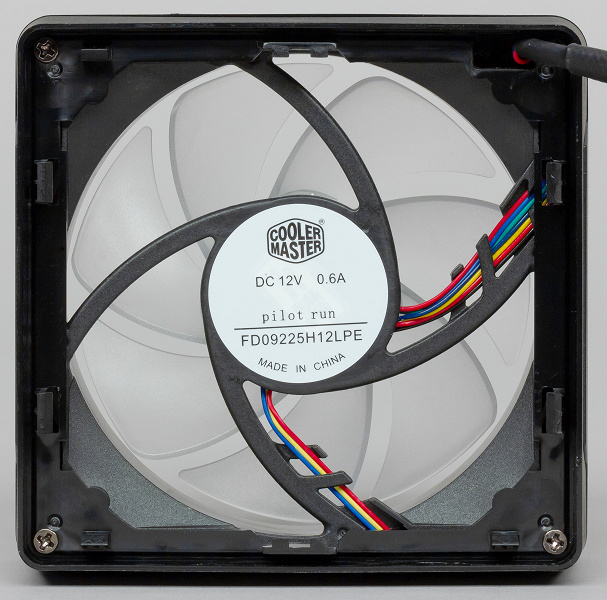

Вентилятор закреплен в кожухе, который на защелках крепится сверху на радиаторе. Применяется вентилятор компании Cooler Master — по всей видимости, и сам кулер произведен этой же компанией.

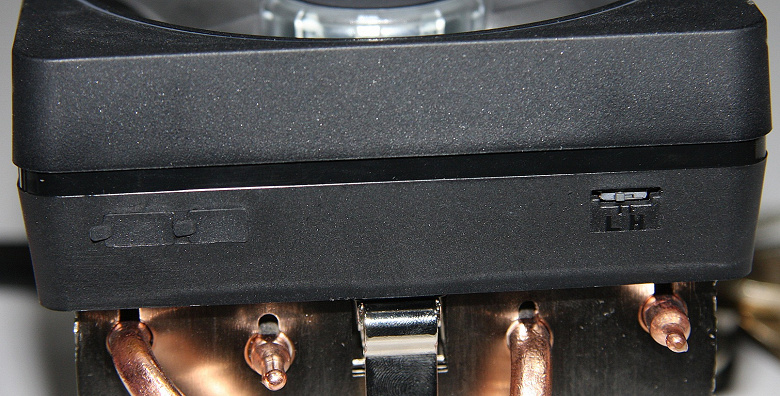

На боковой плоскости кожуха находятся два разъема, закрытые резиновыми заглушками, и неприметный движок. О разъемах — ниже, а движок переключает режим работы вентилятора — пониженная (L) или повышенная (H) скорость вращения. Крыльчатка вентилятора изготовлена из прозрачного пластика и снаружи слегка заматирована. На статоре вентилятора размещены четыре RGB-светодиода, которые подсвечивают крыльчатку изнутри.
На кожухе есть полоска из полупрозрачного пластика, которая огибает вентилятор, а в ее разрыве находится белый логотип AMD, также полупрозрачный. Полоска и логотип подсвечиваются несколькими RGB-светодиодами. Если кулер просто подключить к четырех (трех)контактному разъему на системной плате, то при достаточной величине напряжения питания подсветка будет работать в режиме по умолчанию, как на видео ниже:

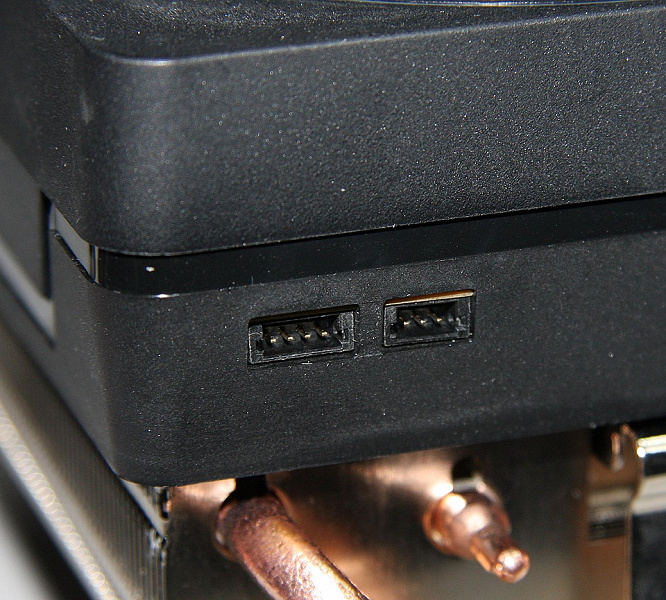

Кому этого мало, могут задействовать упомянутые выше разъемы за заглушками.

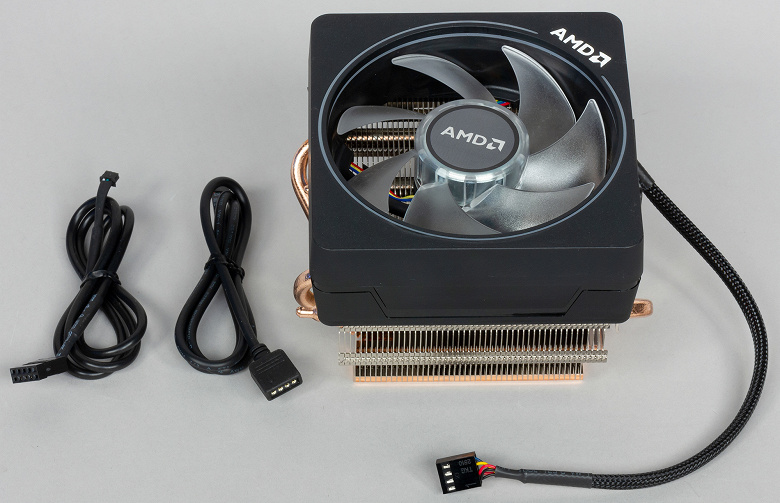

Использование не совсем типичных миниатюрных разъемов, вместо принятого четырехконтактного для RGB-подсветки и, например, Mini-USB, стоит рассматривать как недостаток. К кулеру прилагаются два кабеля с ответными разъемами.
Кабель с четырехконтактным разъемом можно подключить к стандартному разъему для RGB-подсветки на системной плате или к стороннему контроллеру. В этом случае можно управлять только подсветкой крыльчатки, полоска плавно изменяет цвет свечения, а логотип статично светится белым. Разнообразия больше, если кабель с трехконтактным разъемом подключить к внутреннему USB-разъему на системной плате и задействовать ПО Wraith Prism компании Cooler Master.

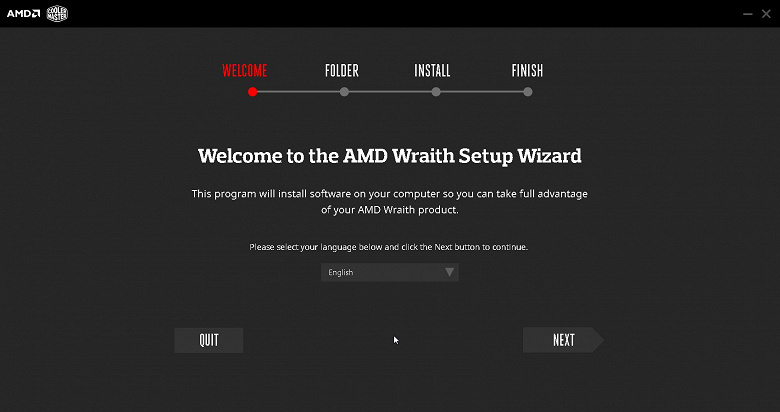

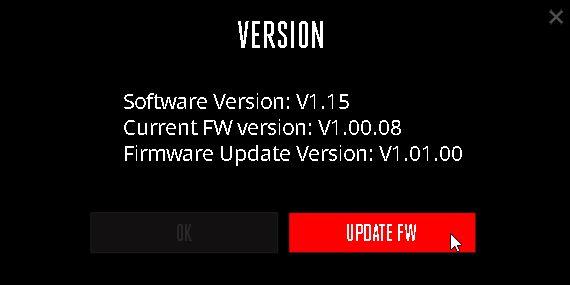

При запуске ПО проверит версию прошивки контроллера кулера и предложит ее обновить, если обнаружится свежая версия.

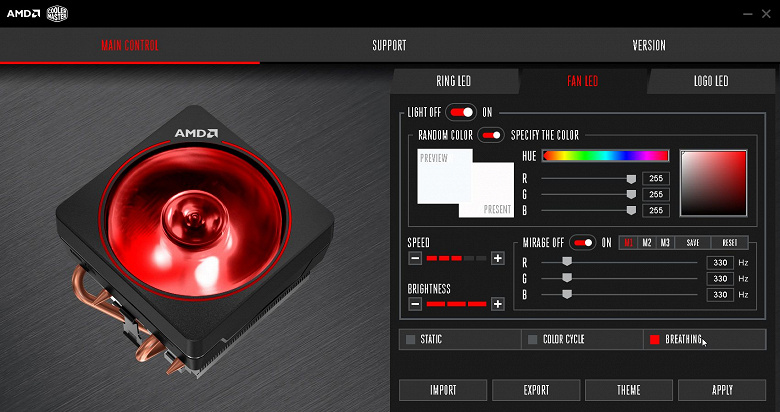

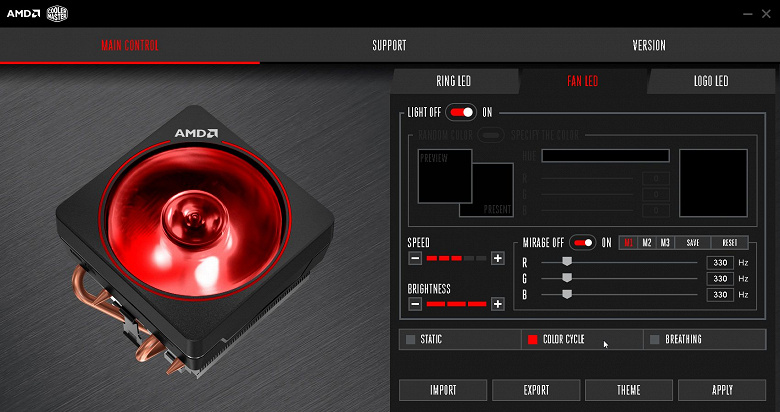

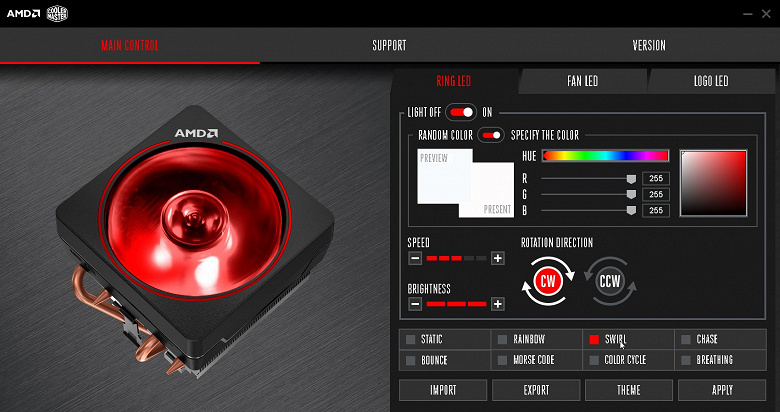

Закладки в правой половине главного окна позволяют переключаться между настройками подсветки полоски, крыльчатки и логотипа. Больше всего статических и динамических вариантов у подсветки полоски, так как ее подсвечивают несколько независимо управляемых RGB-светодиодов.

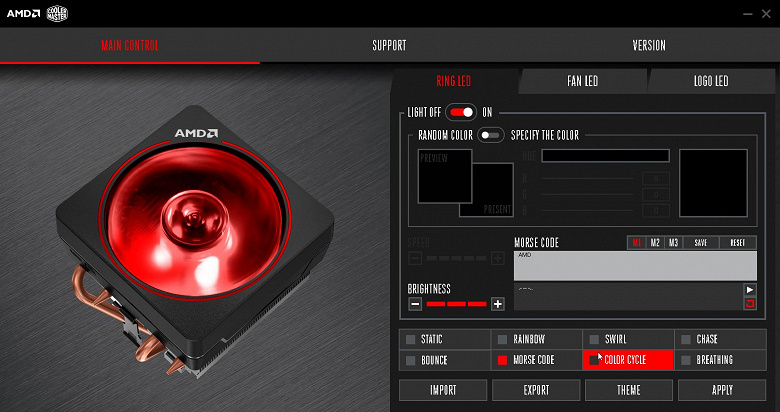

Есть даже вариант с передачей кодом Морзе введенной фразы.

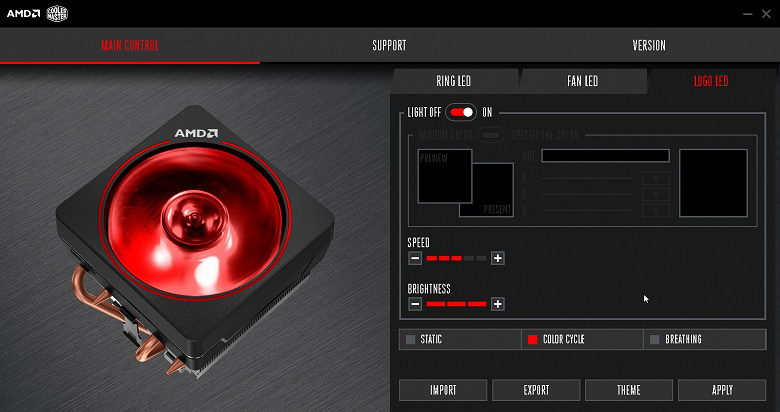

В случае подсветки крыльчатки и логотипа предлагается выбрать между одним статическим и двумя динамическими вариантами.
На видео ниже демонстрируется несколько вариантов подсветки кулера при управлении из указанного ПО:
Тестирование
Ниже в сводной таблице приведем результаты измерений ряда параметров.
| Высота, мм | 93 |
|---|---|
| Ширина, мм | 105 |
| Глубина, мм | 108 |
| Масса охладителя, г | 582 |
| Толщина ребер радиатора, мм (примерно) | 0,4 |
| Высота оребрения, мм | 61 |
| Длина кабеля вентилятора, мм | 221 |
| Длина кабеля подсветки, мм | 600 |
| Длина кабеля USB, мм | 600 |
Кабель от вентилятора заключен в скользкую оплетку, кабели подсветки имеют круглую оболочку из ПВХ.
Полное описание методики тестирования приведено в соответствующей статье «Методика тестирования процессорных охладителей (кулеров) образца 2017 года». В данном тестировании в качестве программы, загружающей процессор, мы использовали тест Stress FPU из пакета AIDA64. Режимы работы вентилятора — пониженная (L) или повышенная (H) скорость вращения — протестированы отдельно.

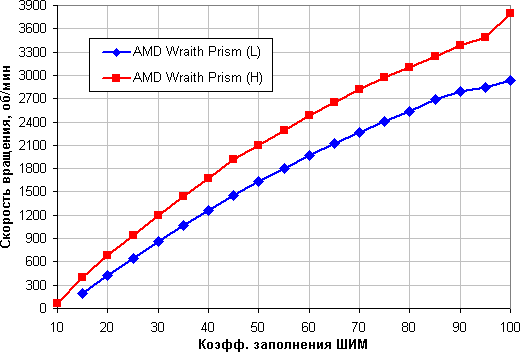

Этап 1. Определение зависимости скорости вращения вентилятора кулера от коэффициента заполнения ШИМ и/или напряжения питания
Диапазон регулировки широкий — от 10%-15% до 100% с плавным и нелинейным ростом скорости вращения, а при снижении коэффициента заполнения (КЗ) до 3% вентилятор останавливается. Это может иметь значение, если пользователь хочет создать гибридную систему охлаждения, которая при низкой нагрузке работает полностью или частично в пассивном режиме.

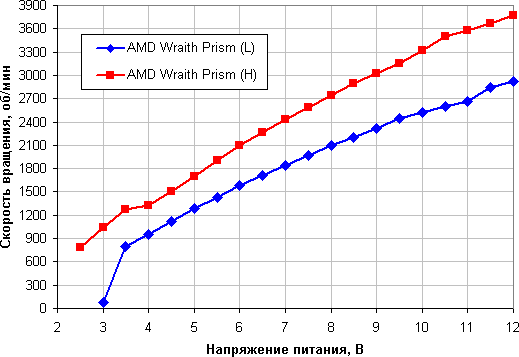

Диапазон регулировки также широкий. Вентилятор останавливается при снижении напряжения до 2,½,7 В и запускается от 2,2/2,9 В (режимы H/L).

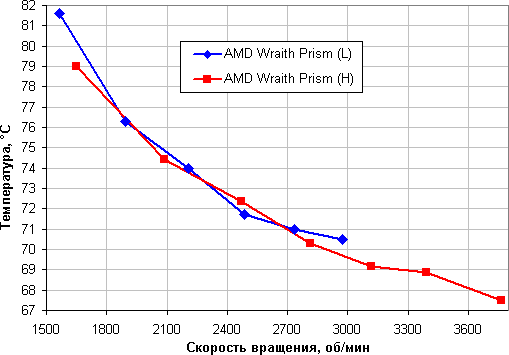

Этап 2. Определение зависимости температуры процессора при его полной загрузке от скорости вращения вентилятора кулера
В этом тесте процессор перегревается при КЗ 30% в случае режима H и при КЗ 40%, когда включен режим L.

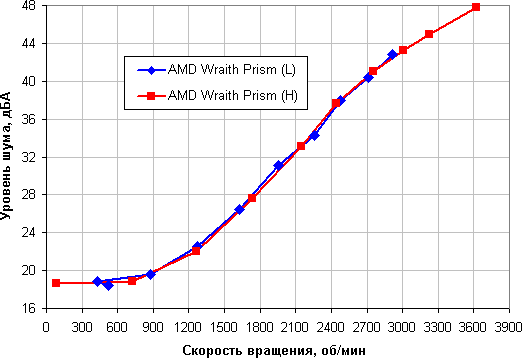

Этап 3. Определение уровня шума в зависимости от скорости вращения вентилятора кулера
Зависит, конечно, от индивидуальных особенностей и других факторов, но в случае кулеров где-то от 40 дБА и выше шум с нашей точки зрения очень высокий для настольной системы, от 35 до 40 дБА уровень шума относится к разряду терпимых, ниже 35 дБА шум от системы охлаждения не будет сильно выделяться на фоне типичных небесшумных компонентов ПК — вентиляторов корпусных, на блоке питания, на видеокарте, а также жестких дисков, а где-то ниже 25 дБА кулер можно назвать условно бесшумным. В данном случае охватывается весь диапазон, но в целом кулер, скорее, шумный.

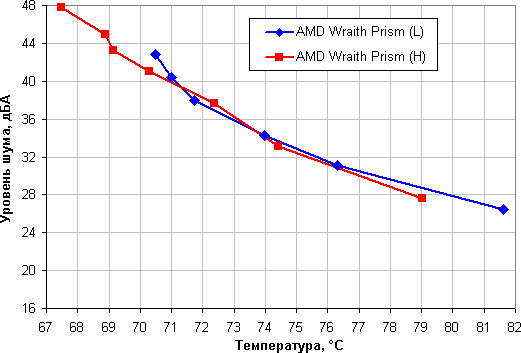

Этап 4. Построение зависимости уровня шума от температуры процессора при полной загрузке

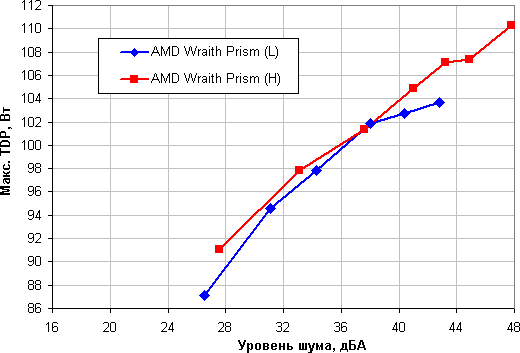

Попробуем уйти от условий тестового стенда к более реалистичным сценариям. Допустим, что температура воздуха внутри корпуса может повышаться до 44 °C, но температуру процессора под максимальной нагрузкой не хочется повышать выше 80 °C. Ограничившись этими условиями построим зависимость реальной максимальной мощности, потребляемой процессором, от уровня шума:
Приняв 25 дБА за критерий условной бесшумности, получим, что примерная максимальная мощность процессора, соответствующего этому уровню, составляет порядка 85 Вт. Еще раз уточним, это в жестких условиях обдува радиатора нагретым до 44 градусов воздухом, при снижении температуры воздуха указанные пределы мощности для бесшумной работы и максимальной мощности возрастают. Гипотетически, если не обращать внимания на уровень шума, предел мощности можно увеличить где-то до 110 Вт. Значит кулер должен справляться с охлаждением процессора AMD Ryzen 7 2700X в любых разумных условиях эксплуатации, но не стоит рассчитывать на условно бесшумную работу под большой и постоянной нагрузкой.
Выводы
Наше тестирование показало, что кулер AMD Wraith Prism можно использовать с процессорами, имеющими реальное потребление порядка 85 Вт, при этом даже с учетом возможного повышения температуры внутри корпуса до 44 °C и при условии максимальной нагрузки все равно будет сохраняться очень низкий уровень шума — 25 дБА и ниже. Подняв скорость вращения вентилятора, предел мощности можно увеличить до 110 Вт, но уровень шума при этом превысит комфортное значение. К достоинствам кулера следует отнести аккуратный дизайн, декоративную оплетку кабеля, габариты, не препятствующие установке модулей памяти, и, конечно, многоцветную и многозонную статичную или динамичную подсветку полоски и логотипа на кожухе и крыльчатки вентилятора.
