Корпусные вентиляторы SilverStone серии FW: 6 моделей разных размеров
В этой статье мы рассмотрим шесть моделей корпусных вентиляторов компании SilverStone, а также протестируем их по новой методике. Отметим, что тестирование по этой методике проводилось впервые, это наш первый опыт в данном направлении. Прежде чем перейти непосредственно к самим моделям корпусных вентиляторов, пару слов о компании SilverStone.
Компания SilverStone Technology Inc. была образована более 10 лет назад — в 2003 году. На сайте SilverStone приведена весьма развернутая история ее становления. Основным направлением деятельности SilverStone является выпуск различных систем охлаждения для компьютеров, корпусов, блоков питания, а также сопутствующей перефирии. В ассортименте представлено немало различных моделей вентиляторов и кулеров, а сама компания не раз получала различные награды на выставках. В рамках нашей статьи мы рассмотрим серию корпусных вентиляторов SilverStone FW. Среди шести линеек вентиляторов SilverStone, эта серия отличается тем, что все ее модели имеют 4-контактный разъем подключения и ориентированы на управление с помощью ШИМ-контроллеров (PWM enabled fans). В этой серии представлены шесть моделей вентиляторов различного типоразмера, часть из которых можно отнести и к малошумящим моделям, и к производительным. Таким образом, из серии SilverStone FW пользователь может подобрать себе оптимальную, с его точки зрения, модель. Теперь давайте рассмотрим каждую из них в отдельности.
Оглавление
Участники
SilverStone FW81
Модель SilverStone FW81 (SST-FW81) является типичным представителем корпусных вентиляторов. Она предназначена для установки в стандартные корпуса, так как типоразмер SilverStone FW81 подходит для большинства представленных на рынке моделей. Вентилятор имеет стандартные габаритные размеры — 80 × 80 × 25 мм. Вес модели составляет почти 75 г. Размер грани обусловлен типом примененной в этой модели крыльчатки. Корпус SilverStone FW81 выполнен из твердого пластика, окрашенного в приятный синий цвет, в то время как лопасти вентилятора выполнены из пластика белого цвета и имеют фигурный рисунок. Согласно маркировке на наклейке, в этой модели применяется вентилятор HA8025H12SA-Z.
SilverStone FW81, как и все модели серии FW, имеет стандартную упаковку из прозрачного пластика. На упаковке имеется несколько текстовых блоков с техническими характеристиками и прочей сопутствующей информацией.
Комплект поставки включает в себя, помимо собственно самого вентилятора, переходник с 4-контактного разъема на периферийный, четыре винта крепления и четыре резиновых антивибрационных крепления. С помощью комплектного переходника вентилятор подключается к шине питания 12 В.

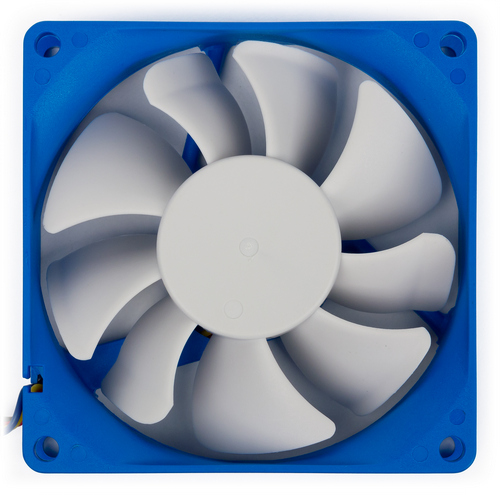

Отличительной особенностью этой модели является нестандартный тип крыльчатки, сочетающий в себе лопасти большого, среднего и малого размера. Всего имеется по три лопасти каждого размера, размещенные по кругу от большого к малого — то есть фактически имеется три сегмента с лопастями разного размера. При этом в зависимости от размера лопасти, угол ее наклона также меняется. Такая система является запатентованной, а сама компания SilverStone получила за нее несколько наград. Впервые вентиляторы с крыльчаткой этого типа, под названием Air Penetrator AP123, были представлены в 2013 году. Согласно информации с сайта производителя, инженеры компании утверждают что такой дизайн позволяет уменьшить уровень шума в среднем на 66%, в случае если вентилятор вращается на высоких оборотах и установлен в корпус, то есть имеет некое препятствие при работе. При этом отдельно отмечается, что при вращении на той же скорости, но без препятствия (решетки гриль или сетчатой поверхности на стенке корпуса), такая форма лопастей несколько повысит уровень шума. Все дело в том, что форма лопастей необходима для снижения шума, который возникает в процессе вращения между самими лопастями и стенкой корпуса. Насколько такой подход эффективен судить трудно, но в модельном ряду компании представлено несколько моделей с таким типом крыльчатки.
Согласно спецификации, вентилятор SilverStone FW81 поддерживает изменение скорости вращения в пределах от 1200 до 3000 оборотов в минуту. Компания позиционирует данную модель как одну из высокопроизводительных, так как такой вентилятор даст возможность быстро охладить необходимые компоненты. В качестве подшипника в этом вентиляторе используется подшипник скольжения (Long life sleeve) с заявленной наработкой на отказ 40 тыс. часов. Ориентировочная стоимость данной модели составляет 6 фунтов стерлингов.
SilverStone FW91
Еще один представитель вентиляторов небольшого типоразмера — SilverStone FW91 (SST-FW91). Эта модель, также как и выше описанный вентилятор SilverStone FW81, подходит для установки в любой современный корпус, имеющий соответствующее посадочное место. SilverStone FW91 имеет стандартные габариты для 92-миллиметрового вентилятора, которые составляют 92 × 92 × 25 мм. По сравнению с традиционными 92-миллиметровыми моделями, вентилятор FW91 имеет чуть измененный дизайн корпуса, а его вес составляет почти 75 г. Цветовое оформление модели выполнено в стиле линейки SilverStone FW.
Упаковка вентилятора вполне стандартна для моделей SilverStone — прозрачный пластиковый бокс с размещенной на тонких картонках сопутствующей информацией, включая полные технические характеристики.
В комплектацию SilverStone FW91 входит вентилятор, четыре металлических винта с большой резьбой, переходник для подключения вентилятора к блоку питания через периферийный разъем, четыре резиновые антивибрационные «ножки» и скотч 3М для крепления кабеля.

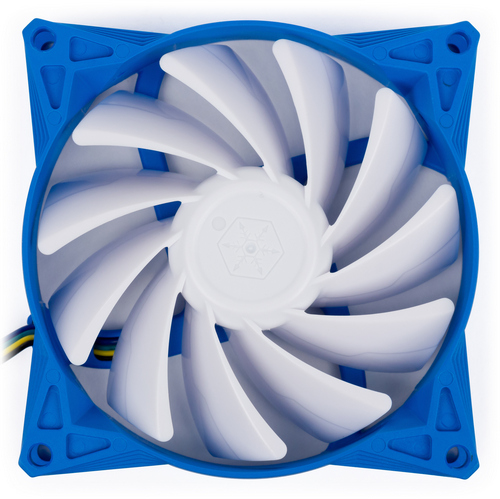

Как и многие модели вентиляторов SilverStone, крыльчатка SilverStone FW91 имеет несколько нестандартный дизайн. В этой модели имеется 11 лопастей, которые имеют двойной изгиб. Согласно описанию, это помогает увеличить производительность вентилятора, оставив уровень шума на прежнем уровне.
Еще одной особенностью данной модели является наличие четырех небольших отверстий на каждой из торцов вентилятора. Предполагается что такое инженерное решение позволяет снизить шум и несколько улучшить аеродинамические характеристики модели.

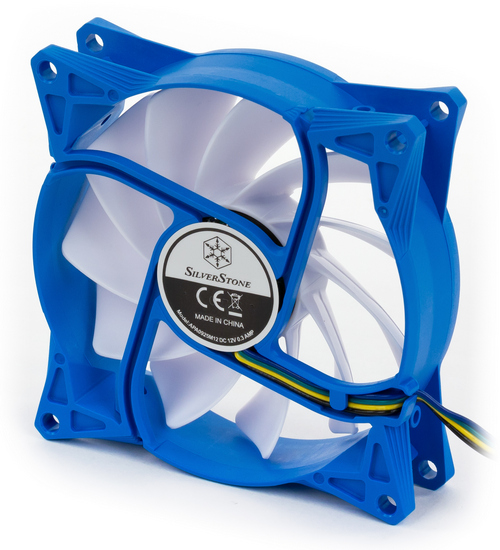

Согласно наклейке на одной из сторон вентилятора, в SilverStone FW91 базируется на модели APA0925M12. В этой модели используется подшипник скольжения (Long life sleeve) с заявленной наработкой на отказ 40 тыс. часов. Скорость вращения крыльчатки SilverStone FW91 варьируется от 1500 до 2800 об/мин, а предпочитаемым типом подключения является ШИМ-управления посредством системной платы. Ориентировочная стоимость данной модели составляет 6 фунтов стерлингов.
SilverStone FW121
В этом обзоре мы рассмотрим две модели 120-миллиметровых вентиляторов компании SilverStone. Одна из них, а именно SilverStone FW121 (SST-FW121), отличается тонким корпусом и, опять же, нестандартными лопастями вентилятора. Она ориентирована на работу в небольших корпусах, где нет места для установки вентилятора со стандартной тощиной 25 мм. За исключением толщины, корпус модели ничем не выделяется на фоне других подобных моделей. Габариты вентилятора составляют 120 × 120 × 15 мм, а вес — 110 г. Как и у остальных моделей SilverStone в этом обзоре, лопасти вентилятора выполнены в блом цвете, а корпус SilverStone FW121 сделан из прочного пластика, окрашенного в синий цвет.

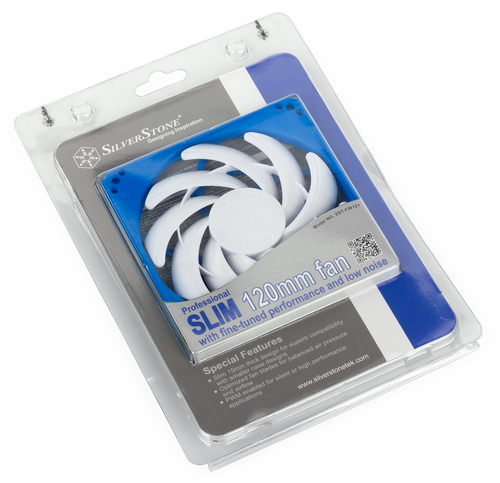

Упаковка SilverStone FW121 стандартна — прозрачная пластиковая коробка, в которой находятся элементы комплекта поставки и описание модели с техническими характеристиками и особенностями.

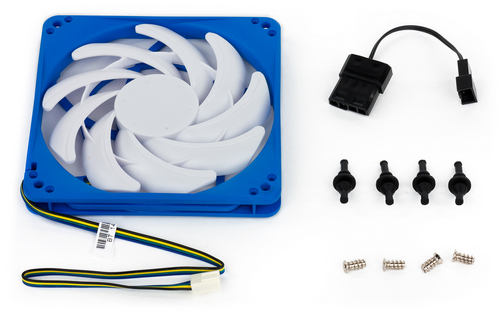

В комплектацию вентилятора SilverStone FW121 включены четыре резиновые антивибрационные прокладки, четыре винта крепления и переходник для прямого подключения к шине 12 В блока питания.
Эта модель вентилятора обладает еще одной уникальной конструкцией крыльчатки, которая заключается в том, что через середину 9 лопастей проходит дополнительная пластиковая хорда. Такая система лопастей позволяет получить хороший баланс между производительностью, выраженной в скорости прогоняемого воздушного потока, и создаваемом давлением воздуха.
На торцах вентилятора имеются специальные дополнительные ребра жесткости. Точное название модели вентилятора — APA1215M12. Согласно техническим специфиакциям, SilverStone FW121 также как и две другие выше описанные модели базируется на подшипниках скольжения, а скорость вращения крыльчатки варьируется от 800 до 2000 об/мин. Наработка она отказ у этой модели составляет 40 тыс. часов. Стоит отметить, что модель обладает еще двумя местами крепления, спещенными относительно штатного расположенния.
SilverStone FW122
Другая 120-миллиметровая модель вентилятора, SilverStone FW122 (SST-FW121) практически в точности повторяет SilverStone FW91, описанный выше. Разница заключается лишь только в габаритных размерах, у этой модели они ставляют — 120 × 120 × 15 мм.
Комплектация и упаковка SilverStone FW122 ничем не отличается от SilverStone FW91.
В вентиляторе SilverStone FW122 установлена крыльчатка с 11 лопастями, которые посередине имеют небольшой дополнительный изгиб. В целом они в точности повторяют те, что можно увидеть в модели SilverStone FW91, за исключением слегка увеличенного размера самих лопастей.
На торцах модели SilverStone FW122 имеются небольшие отверстия, расположенные ближе к одному краю. Отверстия необходимы для дополнительного забора воздуха, что позволяет получить прирост в производительности, а также внизить общий уровень шума, создаваемый при работе. Как следует из технических характеристик, скорость вращения крыльчатки составляет от 1000 до 1800 об/мин. В этой модели установлена вентилятор с маркировкой APA1225M12. В качестве подшипников используются
SilverStone FW141
Корпусной вентилятор SilverStone FW141 (SSF-FW141), несмотря на то что является 140-миллиметровой моделью, имеет систему крепления, как у 120-миллиметровых собратьев. Более того, его конструкция корпуса в принципе не предусматривает крепление на штатное место для 14-миллиметровых вентиляторов, так как у него срезаны все четыре края. Кроме отсутствия мест крепления для 140-миллиметровых моделей, SilverStone FW141 обладает и нестандартными размерами — 140 × 150 × 13 мм. То есть фактически его одна сторона, больше на 10 мм чем другая. Эта модель позиционируется компанией для замены или установки на процессорный или иной кулер, либо для охлаждения пассивного радиатора в условиях ограниченного пространства со штатным местом для закрепления 120-миллиметровой модели.

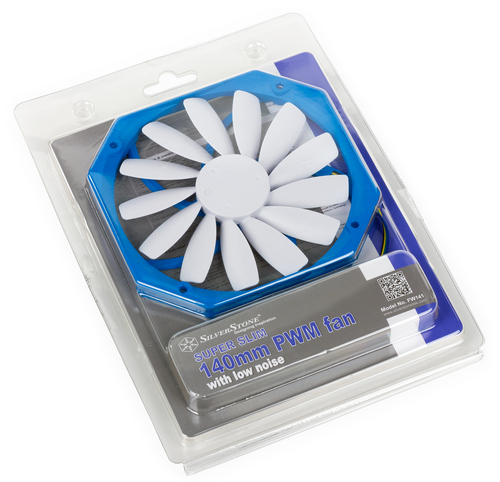

Упаковка SilverStone FW141 выполнена в виде пластикового бокса из прозрачного пластика.
Комплектация этой модели вполне стандартна для вентиляторов серии SilverStone FW — винты крепления, переходник для подключения к блоку питания, резиновые антивибарционные «ножки». В добавок ко всему, к SilverStone FW141 в комплекте идет четыре резиновые шайбы, которые также призваны снизить вибрацию и шум, при установки вентилятора на радиатор кулера.
В вентиляторе SilverStone FW141 используется крыльчатка стандартного типа, состоящая из 12 лопастей. Из особенностей конструкции стоит отметить весьма большое расстояние между лопастями, что предположительно сказывается на снижении общего уровня шума при работе. Кроме того, концы лопастей имеют скругленный дизайн, поэтому данная модель немногим походит на цветок.
Тонкий профиль толщиной 13 мм укреплен несколькими ребрами жесткости. Согласно наклейке, в этой модели используется вентилятор S1501312HP-4M. SilverStone FW141 имеет сравнительно небольшой диапазон оборотов: 800–1300 об/мин. Также как и остальные участники нашего обзора, он базируется на подшипниках скольжения (Long life sleeve).
SilverStone FW181
SilverStone FW181 (SSF-FW181) — самая большая по типоразмеру модель вентилятора в нашем обзоре и в линейке SilverStone FW. Эта модель имеет гарабритные размеры 180 × 180 × 18 мм, а ее вес составляет чуть больше 150 г. Она ориентирована на установку в современные корпуса, а за счет стандартных мест крепления может использоваться и в некоторых моделях кулеров.
Упаковка этой модели выполнена из прозрачного пластика, а комплектация полностью повторяет модель SilverStone FW141, то есть в ней присутствуют дополнительные резиновые шайбы. Они будут весьма востребованы при креплении такого вентилятора на стенку корпуса.
Строение крыльчатки в вентиляторе SilverStone FW181 в целом ничем не примечательно, хотя сами лопасти имеют достаточно четкое окончание, при этом между ними остается большое пространство (туда может поместится еще одна лопасть). Всего в этой модели установлено 14 лопастей, окрашенных в белый цвет.
Эта модель базируется на вентиляторе с маркировкой S1801812HHP-4M. Потребляемый ток, на больших оборотах, больше чем у остальных представленных в этом обзоре вентиляторов. Также нельзя не отметить, что среди остальных моделей, SilverStone FW181 имеет самое низкое минимальное количество оборотов всего 500 об/мин, при этом максимальные обороты этой модели составляют 1200 об/мин. Здесь используется точно такой же тип подшипников, как и у всей серии SilverStone FW.
Тестирование
Полное описание методики тестирования приведено в соответствующей статье «Методика тестирования корпусных вентиляторов»
Так, как вентилятор SilverStone FW141 был выбран нами для «обкатки» методики, результаты и графики для этой модели вентилятора у этих статей идентичны. В случае если методика подвергнется изменению, графическое представление результатов будет перестроено.
Все модели вентиляторов, рассмотренные в этом обзоре, были протестированы в одинаковых условиях. Штатные системы крепежа не использовались в процессе теста, дабы не испортить товарный вид моделей.
Результаты
Отметим что все результаты, приведенные в тестах, даны исключительно для оценки и сравнения вентиляторов между собой, так как условия тестирования были одинаковые. Некоторые из полученных данных, например, такие как производительность и количество оборотов, могут отличатся от заявленных, поскольку производитель может изменять их без уведомления или же определять их по своей собственной методике. Поскольку мы ранее не использовали некоторые из инструментов этого тестирования, мы допускаем наличие недочетов, а также корректировку методики тестирования в будущем. В свою очередь читатель может экстраполировать и использовать результаты по своему разумению в соответствии со здравым смыслом под свою личную ответственность.
SilverStone FW81
Далее мы приводим графики, полученные нами при тестировании вентилятора SilverStone FW81. Все данные собраны в отдельном XLS-файле, который можно загрузить для более подробного ознакомления.
Этап 1. Определение зависимости скорости вращения вентилятора от коэффициента заполнения ШИМ-импульсов и/или напряжения питания
Вентилятор SilverStone FW81 оптимально подключать к ШИМ-контроллеру, так как при использовании метода динамическго изменения питания, диапазон оборотов у этой модели меньше.
Этап 2. Определение объемной производительности вентилятора при управлении с помощью ШИМ-импульсов и/или изменением напряжения питания
Соответственно, производительность у SilverStone FW81 при использовании ШИМ-управления также изменяется в более широком диапазоне.
Этап 3. Определение уровня шума в зависимости от скорости вращения вентилятора при управлении с помощью ШИМ-импульсов и/или изменением напряжения питания
На минимальных оборотах вентилятор SilverStone FW81 имеет низкий уровень шума, неразличимый с одного метра.
Этап 4. Построение кривой соответствия объемной производительности вентилятора и уровня шума в зависимости от скорости вращения вентилятора кулера при управлении с помощью ШИМ-импульсов и/или изменением напряжения питания
Кривая соответствия шума и производительности явно указывает на то, что метод ШИМ-управления для минимальных оборотов у этой модели более предпочтителен.
Этапы 5 и 6. Определение напряжения питания, при котором вентилятор начинает свое вращение, и определение напряжения питания, ниже которого вентилятор прекращает свое вращение
| Пусковое напряжение, В | 4,2 |
| Остановка крыльчатки, В | 4,0 |
Для вентилятора SilverStone FW81 характерна небольшая разница между стартовым напряжением, при котором он начинает свое вращение, и минимальным, при котором он еще крутится. Стоит сказать что полученные нами значения несколько ниже заявленных (менее 5 В) и это хорошо, так как в этом случае данная модель заработает и при подключении через 5 В шину питания.
SilverStone FW91
Результаты, полученные нами при тестировании вентилятора SilverStone FW91, приведены в отдельном XLS-файле, который можно загрузить для более подробного ознакомления.
Этап 1. Определение зависимости скорости вращения вентилятора от коэффициента заполнения ШИМ-импульсов и/или напряжения питания
У этой модели вентилятора, в отличии от SilverStone FW81, мы видим несколько иные графики зависимости скорости вращения. Минимальные обороты модели выходят за рамки, описанные в технических характеристиках, если на вентилятор подается напряжение менее 5 В.
Этап 2. Определение объемной производительности вентилятора при управлении с помощью ШИМ-импульсов и/или изменением напряжения питания
График зависимости объемной производительности вентилятора практически в точности повторяет график зависимости скорости вращения от оборотов, что неудивительно, так как эти величины связаны напрямую.
Этап 3. Определение уровня шума в зависимости от скорости вращения вентилятора при управлении с помощью ШИМ-импульсов и/или изменением напряжения питания
Как видно из приведенного графика, использование ШИМ-контроллера не позволяет добиться минимальных значений уровня шума для данной модели вентилятора. С учетом того, что от корпусного вентилятора такого типа не зависят важные компоненты, управление с помощью понижения напряжения для этой модели предпочтительнее. В режиме минимальных оборотов его не будет слышно на расстоянии одного метра.
Этап 4. Построение кривой соответствия объемной производительности вентилятора и уровня шума в зависимости от скорости вращения вентилятора кулера при управлении с помощью ШИМ-импульсов и/или изменением напряжения питания
На кривой соответствия объемной производительности вентилятора и уровня шума для данной модели вентилятора хорошо виден недостаток при управлении с помощью ШИМ-контроллера.
Этапы 5 и 6. Определение напряжения питания, при котором вентилятор начинает свое вращение, и определение напряжения питания, ниже которого вентилятор прекращает свое вращение
| Пусковое напряжение, В | 4,7 |
| Остановка крыльчатки, В | 3,6 |
Для вентилятора SilverStone FW91 минимальное напряжение, при котором он начинает свое вращение на 1,1 В выше, чем минимальное напряжение, при котором он еще продолжает вращение. Вентилятор SilverStone FW91 несмотря на наличие 4-контактного разъема и возможности управления с помощью ШИМ-импульсов, имеет смысл подключать к плате используя метод динамического изменения напряжения питания, если уровень шума критичен при сборке ПК.
SilverStone FW121
Результаты тестирования корпусного вентилятора SilverStone FW121 приведены в отдельном XLS-файле, который можно загрузить для подробного изучения.
Этап 1. Определение зависимости скорости вращения вентилятора от коэффициента заполнения ШИМ-импульсов и/или напряжения питания
