Корпус SilverStone Kublai KL06: удачное среднебюджетное решение формата microATX, воплощающее концепцию mirror ATX
В этой статье мы продолжаем знакомство с линейкой компьютерных корпусов Kublai компании SilverStone Technology. Ранее у нас на тестировании уже побывал корпус Kublai KL05, представляющий собой miditower с возможностью установки полноразмерных системных плат формата ATX. Теперь же речь пойдет о самом компактном корпусе в линейке — Kublai KL06. По габаритам его можно отнести скорее к разряду mini-, чем miditower-корпусов. Он рассчитан на установку системных плат microATX и Mini-ITX.
Модель KL06 относится к тому же ценовому сегменту, что и ее полноразмерный собрат KL05. На момент написания статьи ориентировочная цена на корпус SilverStone Kublai KL06 составляла порядка 75$, то есть речь идет о бюджетном решении (в долларовом эквиваленте, разумеется). К нам на тест попала модель с индексом SST-KL06B с глухими боковыми стенками. В продаже также можно встретить модель SST-KL06B-W с пластиковым окном на правой боковой стенке. Вариант расцветки корпуса только один — матовый черный.
Корпус выполнен в строгом, спокойном стиле. В какой-то степени его можно назвать даже скучным и мрачноватым. С другой стороны для большей части покупателей корпус не является объектом украшения интерьера, а стоять в уголке и не отсвечивать у Kublai KL06 получается вполне неплохо, благо фронтальные вентиляторы не оснащены встроенной подсветкой. Хотя, конечно, для кого-то это будет являться недостатком.
Поставляется Kublai KL06 в коробке из обычного картона без использования цветной полиграфии. Для удобства переноски предусмотрены вырезы на боковых гранях коробки. Комплект поставки, если не считать элементы системы охлаждения, весьма скромный: набор крепежных винтов, несколько одноразовых стяжек, резиновые прокладки под длинную видеокарту, кронштейн для крепления дополнительного 2,5″ накопителя и инструкция по эксплуатации в виде книжки формата А5 на 52 страницах. На русский язык переведено не все, но со всеми этапами сборки можно без проблем разобраться, используя приведенные схемы и поясняющие надписи. Кроме того в инструкции можно найти большое количество полезной информации касаемо ограничений на габариты различных комплектующих и рекомендаций по их подбору от производителя.
Компоновка
Компоновку корпуса можно было бы назвать вполне привычной за исключением одной особенности — инвертированное (отзеркаленное) расположение большей части комплектующих. Блок питания в Kublai KL06 устанавливается в верхней части корпуса, для притока холодного воздуха имеются отверстия в верхней стенке.

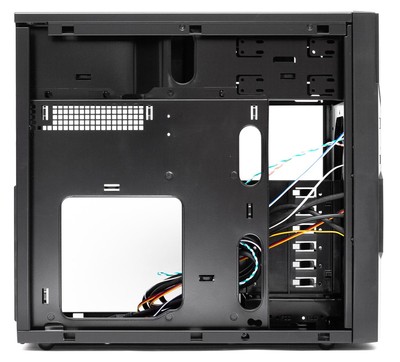

Системная плата устанавливается процессорным кулером вниз, а слотами расширения, соответственно, вверх. При этом основание системной платы находится у левой боковой стенки, а снимать для обслуживания ПК нужно в первую очередь правую. Если собирать компьютеры редко, то такое расположение не должно вызывать негативных эмоций. Зато сборщиков со стажем такая конструкция шасси почти наверняка заставит сделать несколько ошибочных действий. Например, снять не ту боковую стенку, открутить верхние заглушки для установки первой видеокарты вместо нижних, поставить заглушку задних портов ввода/вывода вверх ногами и так далее.
Такой подход к построению шасси не нов, его можно встретить в том числе и у других производителей компьютерных корпусов, однако большого распространения он и не получил. Если бы шасси корпуса было построено по ставшей уже привычной схеме с нижнерасположенным блоком питания, то работать с ним было бы проще и приятнее, а охлаждение стало бы хуже разве что в случае установки корпуса на ковер с очень высоким ворсом, который бы лишал блок питания нормальной циркуляции воздуха. С другой стороны, при таком расположении комплектующих можно уместить высокий кулер и длинные видеокарты в чуть более компактном по высоте корпусе — быть может, именно этого и добивались проектировщики из SilverStone.

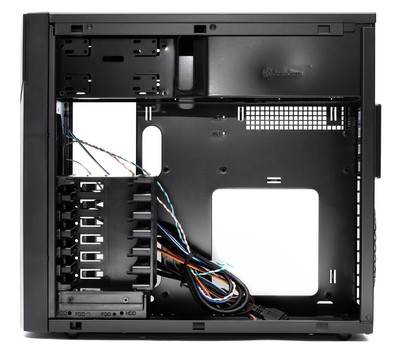

В передней части корпуса компоненты расположены вполне обычно, зато их набор вызывает по меньшей мере удивление. В верхней части корпуса находятся два отсека для установки пятидюймовых устройств, под ними располагается съемная пластиковая корзина для установки шести 2,5″ накопителей, а под ней — еще один отсек, на этот раз металлический, в который можно установить один полноразмерный HDD или еще один диск ноутбучного формата на выбор.
Зачем покупателю корпуса minitower в 2015 году целых два отсека для оптических приводов (диски на лету копировать — не иначе), куча мест под SSD, и почему место под 3,5″ жесткий диск всего одно — остается только догадываться. Конечно, можно найти соответствующие адаптеры и установить HDD в пятидюймовый отсек, но иначе как неоправданным усложнением жизни покупателя такое решение назвать нельзя.
Корпус предусматривает установку двух плат расширения длиной до 343 мм каждая. Дисковая корзина, теоретически, мешать не должна — нижняя плата расширения должна проходить прямо над ней, и в этом случае корзину можно использовать в качестве подпорки. Для уменьшения вибрации и лучшей защиты от короткого замыкания между платой и корзиной можно подложить идущие в комплекте резиновые прокладки.
Максимальная высота процессорного кулера, указанная производителем, составляет 165 мм, что подтверждается и нашим замером.
Конструкция
Габариты корпуса 211(Ш) × 375(В) × 405(Г) мм, включая ножки и прочие выступающие элементы. Вес без упаковки составляет 5,5 кг, что не так уж мало, учитывая габариты. Верхняя и обе боковые стенки корпуса выполнены из качественной стали толщиной 0,7 мм. Внутренние элементы шасси изготовлены из более тонкого материала, однако их жесткость в любом случае нареканий не вызывает.

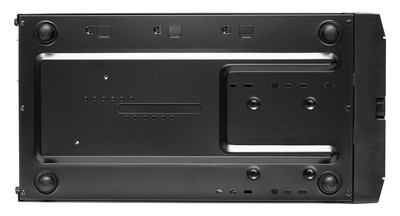

Ножки изготовлены из достаточно мягкой резины, так что можно рассчитывать на определенный амортизирующий эффект. На твердой поверхности корпус стоит уверенно, не скользит во время установки и извлечения USB-устройств. Приток воздуха с нижней стенки корпусу не нужен, так как блок питания находится наверху, а посадочных мест для корпусных вентиляторов на нижней стенке Kublai KL06 не предусмотрено.

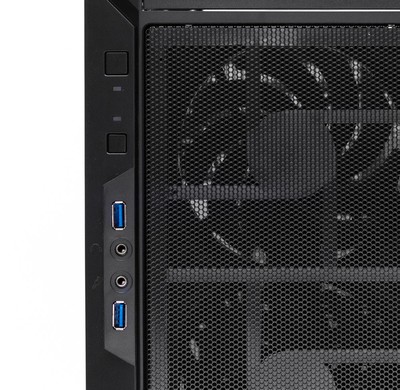

Элементы управления и все фронтальные порты ввода/вывода находятся в левой части лицевой панели. В самом верху расположена кнопка включения квадратной формы, чуть ниже можно найти кнопку RESET. Она имеет такую же форму, но немного отличается по размеру в меньшую сторону. Ход у кнопок минимальный, срабатывает механизм с громким щелчком.
Между кнопками включения и перезагрузки стоят два синих светодиода — Power и HDD_LED. Свечение в меру яркое, рассеянное. В темное время суток подсветка корпуса по глазам не бьет и лишнего внимания к себе не привлекает.
Ниже элементов управления находятся два порта USB 3.0, а также разъемы для подключения микрофона и наушников. Порты USB разнесены друг от друга, так что проблем с одновременным подключением двух габаритных устройств возникать не должно. Размещение самой панели управления делает одинаково удобным использование ее органов как при настольном, так и при напольном размещении компьютера.
Система вентиляции

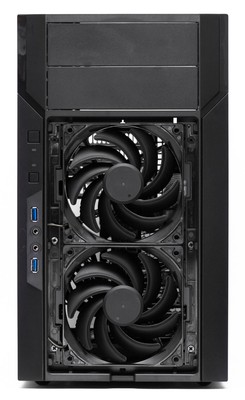

В комплекте с SilverStone Kublai KL06 поставляются два вентилятора типоразмера 120 мм, которые предустановлены на передней стенке шасси и работают в нагнетающем режиме. Их воздушный поток в той или иной степени охватывает все комплектующие: обе платы расширения, корзину для дисковых накопителей и процессорный кулер. Впрочем, если отсек для дисков забить достаточно плотно, то до процессора воздушный поток если и дойдет, то в значительно ослабевшем виде.

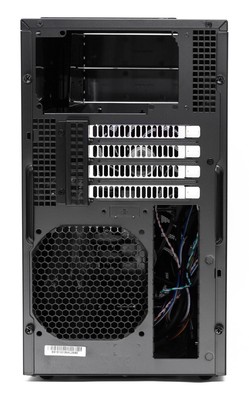

Дополнительное место для установки еще одного вентилятора 120 мм находится на задней стенке корпуса. Все вентиляторы крепятся с помощью обычных винтов под крестовую отвертку и подключаются к системной плате или блоку питания — встроенного контроллера в Kublai KL06 не предусмотрено.
Несмотря на свои скромные габариты, корпус предусматривает внутреннюю установку 120- или даже 240-миллиметрового радиатора системы жидкостного охлаждения. Для его установки нужно демонтировать комплектные вентиляторы и передвинуть отсек для установки жестких дисков на 20, 30 или 60 мм ближе к задней стенке корпуса. Помпу для прокачки жидкости в рамках СВО предполагается закрепить на нижней стенке, здесь для нее есть и монтажные отверстия и виброгасящая прокладка из вспененного материала.

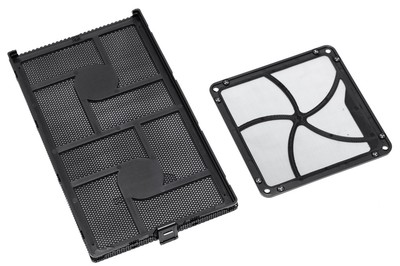

С защитой от пыли у данного корпуса полный порядок. Перед вентиляторами на передней стенке шасси закреплен быстросъемный фильтр из пластиковой мелкоячеистой сетки. Он вмонтирован в рамку с логотипом компании SilverStone, для ее извлечения из корпуса достаточно поддеть одну единственную защелку. Назад фильтр ставится также легко и быстро.

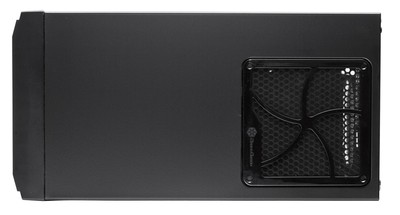

Перфорированные отверстия для вентилятора блока питания также прикрыты аналогичным фильтром, правда держится он уже не за счет защелки, а за счет магнитной рамки. Надежность фиксации невысокая, но проявляется это только в моменты переноски корпуса — не стоит держать его за рамку с фильтром, она обязательно соскочит со своего места, после чего корпус будет крайне затруднительно уберечь от выскальзывания из рук.
Боковые стенки сплошные, из дополнительных отверстий есть лишь перфорация на заглушках слотов расширения и в примыкающей к ним части задней стенки.
Сборка системного блока
Боковые стенки корпуса абсолютно идентичны. Каждая из них крепится двумя винтами с накатной головкой. Валь
