Корпус Formula V Line Crystal Z9: необычный «аквариум» с минимальной комплектацией
Тайваньская компания Formula V предлагает различные компьютерные корпуса, блоки питания и системы охлаждения.
В настоящее время имеются четыре линейки корпусов — Timberline, Air G, Crystal Z и Mana. Мы уже рассматривали один из образцов Formula Air Power G5 EX, а сейчас познакомимся с весьма необычной моделью Formula V Line Crystal Z9, в которую можно устанавливать системные платы до АТХ включительно.
Она предлагается в черной (именно такая досталась нам) и белой расцветках, цены во время написания обзора начинались с 7 тысяч рублей. Упомянем модификации Crystal Z9M и Crystal Z9ML — эти корпуса меньше по размерам, заметно дешевле и рассчитаны лишь на платы microATX / Mini-ITX.
Все поверхности корпуса плоские с прямыми углами — подобное встречается сплошь и рядом, необычным является «остекление»: если подавляющее большинство корпусов сегодня оснащается одной прозрачной стенкой — левой боковой, то здесь из слегка тонированного закаленного стекла сделаны еще две поверхности: фронтальная и верхняя (правда, не целиком: правые их части примерно на 20% ширины металлические).
Вид получается весьма своеобразный, нечто подобное мы видели у некоторых корпусов Thermaltake, но у них для верхней крышки разработчики обошлись без стекла. Конструкторы компании Formula V пошли еще дальше и предложили потребителю настоящий аквариум (точнее, террариум — наличие воды всё же не предусматривается, исключая разве что системы жидкостного охлаждения).
Производитель называет это безрамочным панорамным дизайном с обзором в 270°, хотя совсем уж без рамок не обошлось: на краях у стекол всё же есть окрашенные черным узкие полосы, к которым изнутри приклеены крепежные элементы.
При использовании комплектующих с подсветкой разноцветные огни будут хорошо видны с трех сторон — спереди, слева и сверху. Подобное, во-первых, подразумевает настольную установку (прятать такую красоту под стол будет неразумно); во-вторых, от сборщика потребуется немалая фантазия и предельная аккуратность, чтобы не испортить внешний вид пучками проводов и кабелей.
Из наружных украшений имеется лишь логотип компании, который нанесен справа внизу на металлической части фронтальной плоскости. Штатных вентиляторов в рассматриваемой модели нет, владелец сможет построить систему охлаждения по своему усмотрению.
Упаковка сделана из обычного картона с бесхитростным монохромным оформлением, прорезей для захвата руками при переноске не предусмотрено, да они особо и не нужны — вес небольшой. Нет и инструкции, вместо нее имеется листовка, отображающая возможность установки тех или иных комплектующих, но какие-то затруднения при сборке вряд ли возникнут даже у человека с минимальным опытом в этом вопросе.
Компоновка
Корпус башенного типа с нижним расположением блока питания, размеры по нашему замеру: высота 440 мм, ширина 280 мм, глубина 439 мм (с учетом выступающих элементов).
Он разбит на два объема, но не по высоте, как обычно бывает, а по ширине, поэтому корпус получился относительно низким, но широким.

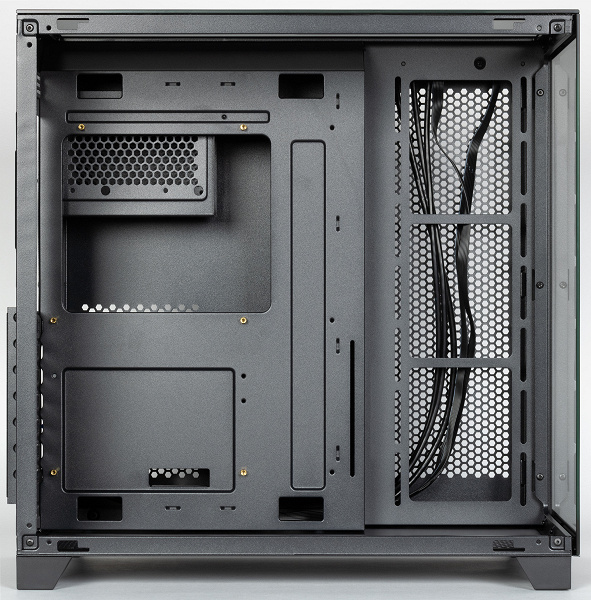

В левой части вертикально размещается системная плата форматом до ATX включительно с платами расширения, в правом вертикально устанавливается блок питания, там же находятся места для установки HDD/SSD.
Объемы отделены друг от друга изогнутой перегородкой, которая в задней части является и основанием для системной платы, здесь у нее имеются прорези разного размера для кабелей, а ближе к лицевой стороне корпуса расположена решетка для установки вентиляторов или радиатора СЖО.
Посадочные места для накопителей с внешним доступом в корпусе отсутствуют.
Приводим краткую спецификацию модели, ориентируясь в основном на данные производителя:
| Размеры В×Ш×Г | 440×280×439 мм (по нашему замеру) |
|---|---|
| Вес нетто/брутто | 6,0 / 7,5 кг (по нашему замеру) |
| Поддерживаемые форматы системной платы | ATX / microATX / Mini-ITX |
| Порты ввода-вывода | 2 × USB Type-A 1 × USB Type-C вход микрофона, аудиовыход |
| Установка накопителей | 2 × 3.5″ и 1 × 2.5″ (возможна замена одного 3,5″ на 2,5″) |
| Прорези для слотов расширения | 7 |
| Максимальная длина видеокарты | 410 мм |
| Максимальная длина блока питания | н/д (по нашему замеру свободное пространство 263 мм) |
| Максимальная высота процессорного кулера | 165 мм |
| Установка вентиляторов | до 7 × 120 мм |
| Предустановленные вентиляторы | нет |
| Описание на сайте производителя | formulav-line.com |
Подсветка и охлаждение
Штатной системы подсветки и контроллера для нее в корпусе нет, при установке соответствующих компонентов управлять ими придется с помощью системной платы — например, имеющей интерфейс для подключения светодиодных лент адресного типа с напряжением питания 5 В, такие модели есть по меньшей мере у Asus, Gigabyte, MSI и ASRock.
Как было сказано выше, штатных средств охлаждения у модели Formula Crystal Z9 также нет, но возможна установка до семи вентиляторов типоразмера 120 мм: по три на нижней плоскости шасси и в передней части перегородки, а также одного сзади. При этом задний вентилятор должен быть вытяжным, а остальные имеющаяся на официальном сайте иллюстрация рекомендует сделать нагнетающими, что вполне логично.
Соответственно в днище корпуса и в передней части металлической правой боковой стенки имеются вентиляционные отверстия. Еще одна область с отверстиями на правой стенке нужна для подачи воздуха к блоку питания.
При этом никаких фильтров на этой стенке нет, что и странно — какие-то фильтры обычно бывают даже в дешевых корпусах, и не слишком практично: очистить от пыли фильтр проще, чем набор «потрохов» компьютера.
Внизу имеется пластиковая сетка с мелкими отверстиями, которая крепится снаружи с помощью приклеенных по ее периметру магнитных полос и закрывает значительную часть днища. Правда, для обслуживания этого фильтра собранный компьютер придется класть на бок или сильно наклонять — края сетки заходят под ножки, вслепую снять ее сложно, а установить обратно еще труднее.
При необходимости можно установить и радиаторы: на перегородке и на днище длиной до 360 мм, сзади — до 120 мм. Причем особых ограничений по толщине радиатора, особенно устанавливаемого на перегородке, нет.
Наличие единственного фильтра подсказывает, что приоритетным местом для установки вентиляторов или радиатора является именно днище корпуса. Однако блок питания остается без защиты от пыли.
Отметим, что имеется модель Formula Crystal Z9 Floe того же размера, она оснащена вентиляторами Formula Floe 12 ARPW c ARGB-подсветкой на всех семи перечисленных выше местах, информацию о наличии соответствующего контроллера производитель не приводит. Цена такого корпуса примерно на 3 тысячи рублей больше. Для модификаций Crystal Z9M и Z9ML тоже есть варианты с предустановленными вентиляторами, их там меньше — шесть (напомним: сами эти корпуса также меньше).
Конструкция
Корпус легкий — его масса 6 кг, в упаковке получается 7,5 кг.
Стеклянные панели имеют толщину 2,4 мм (по нашему замеру), металлические части корпуса — 0,6 мм. Несмотря на столь скромную толщину металла, конструкция получилась довольно жесткой (сказалось наличие стекол), однако некоторые элементы, включая основание системной платы и заднюю стенку, прогибаются даже при умеренно сильном нажатии. Но в целом изготовление вполне нормальное, способные повредить руки сборщика кромки скруглены или завальцованы.
У левой боковой крышки к стеклу вверху и внизу приклеены стальные полосы с крепежными выступами, входящими в предусмотренные на соответствующих гранях шасси вырезы. Задние части этих полос изогнуты под прямым углом, через образовавшиеся небольшие площадки эта крышка фиксируется на задней стенке двумя винтами с накатными головками.
Освободив винты, немного сдвигаем стенку назад (правда, никаких удобств для захвата пальцами не предусмотрено) и снимаем ее. Установка в обратном порядке.
Правая крышка полностью стальная, крепится она штампованным выступом к вертикальной кромке шасси спереди и двумя винтами с накатными головками сзади. Снимается так же, как и левая стенка, но соответствующий выступ для захвата пальцами здесь есть.
Интерфейсные разъемы и кнопки расположены в правой части верхней плоскости шасси ближе к лицевой панели. Имеются два порта USB Type-A и один USB Type-C (конечно, тех и других хотелось бы иметь побольше, но для корпуса с умеренной ценой и это вполне нормально), отдельные разъемы для подключения микрофона и наушников, два индикатора — включения и дисковой активности, небольшая кнопка перезагрузки, а также кнопка большего размера для включения. Усилие нажатия кнопок комфортное, свободный ход совсем небольшой, для Power нельзя исключить срабатывания от случайного прикосновения, а для Reset из-за ее размера подобное вряд ли возможно.
Ножки пластиковые, их высота 26 мм. Каждая из четырех оснащена резиновой накладкой для амортизации и защиты от царапин поверхности, на которую устанавливается компьютер.
Накопители
Возможности для установки HDD/SSD небогатые: с правой стороны перегородки ближе к задней стенке имеется корзина, на которой можно закрепить два 3,5-дюймовых (винтами сбоку) и один 2,5-дюймовый (винтами к тыльной части) накопители, что соответствует заявленному производителем. При ближайшем рассмотрении выяснилось, что один 3,5-дюймовый диск можно заменить 2,5-дюймовым — соответствующие крепежные отверстия имеются, но общее количество накопителей всё равно не больше трех.
Однако нельзя сказать, что это предельно мало: для офисного компьютера подобного вполне достаточно, для очень многих домашних тоже.
Корзина крепится двумя винтами с головками под крестовую отвертку снаружи (к задней стенке) и одним изнутри, есть также прорези под штампованные фиксаторы — удалив винты, немного сдвигаем корзину вверх и вынимаем ее. Надо сказать, что при такой конструкции о быстрой установке или смене накопителей речи быть не может, придется не только снять правую стенку, но и немало поработать отверткой.
Установленные накопители не попадают в зону действия вентиляторов, но сама корзина играет роль теплоотвода, а на задней стенке в месте ее расположения имеется область с отверстиями.
Винты для крепления HDD/SSD есть в комплекте.
Сборка системного блока
Способ крепления боковых стенок описан выше, осталось только сказать, что снимать и устанавливать их на место не слишком сложно.
Порядок сборки ПК особого значения не имеет — компоненты разнесены и не мешают друг другу при установке.
Шесть стоек для монтажа системной платы формата ATX уже установлены, в комплекте есть и три дополнительных.
Блок питания вставляется с правой стороны вертикально и должен быть ориентирован вентилятором наружу — в соответствующем месте правой боковой стенки имеется область с отверстиями. Фиксируется он на задней стенке корпуса при помощи четырех винтов. Максимальная его длина в спецификации не указана, наш замер показал расстояние в 263 мм до перегородки, чего даже с учетом отходящих проводов достаточно для подавляющего большинства современных БП.
Какого-либо пьедестала, помогающего правильно позиционировать БП при установке, не предусмотрено, но там есть отштампованный угол с довольно короткой полкой, что в итоге делает установку БП не сильно удобной, так как при монтаже блок питания нужно очень активно придерживать рукой, так как самостоятельно на полке он не удержится.
По данным производителя, можно использовать процессорный кулер высотой до 165 мм, реально расстояние от основания для системной платы (оно является частью перегородки) до противоположной стенки 177 мм, но из него нужно вычесть высоту стоек для монтажа платы — в данном случае 6 мм, и толщину самой платы с установленным процессором. Имеющееся в этом основании большое окно обеспечит доступ к креплению кулера без снятия платы (правда, часть окна загораживает дисковая корзина, вот ее наверняка придется снимать).
В перегородке имеются прорези для прокладки кабелей, а для их крепления еще и штампованные «ушки», но каких-либо стяжек, одноразовых или многоразовых, в комплекте нет.
Для плат расширения предусмотрен единственный способ установки — горизонтальный, непосредственно в слоты системной платы. Модная вертикальная установка видеокарты (с подключением через райзер) здесь не предусмотрена, но хотя бы нет реальных ограничений на ее длину — заявляется максимум в 410 мм, а расстояние от задней стенки до фронтального стекла составляет 422 мм.
На задней стенке есть семь прорезей, шесть с одноразовыми заглушками, которые надо выламывать, и одна заглушка, верхняя, многоразовая. Платы расширения в прорезях крепятся винтами с головками под крестовую отвертку (такие есть в комплекте), доступ к ним снаружи корпуса, есть и дополнительная прижимная пластина, фиксируемая одним винтом с такой же головкой.
Кнопки, индикаторы и разъемы панели управления подключаются к системной плате стандартными коннекторами.
Какие-то декоративные панели или иные средства, позволяющие скрыть от взгляда через три стеклянные поверхности отходящие от системной платы провода и кабели, не предусмотрены, и тут сборщику придется проявить фантазию, чтобы сделать всё красиво.
Итоги
Корпус Formula Crystal Z9 необычен по дизайну, прост по конструкции и доступен по цене.
Все эти факторы имеют и положительные стороны, и отрицательные. Так, стеклянные плоскости на трех сторонах при должном оснащении RGB-подсветкой придадут компьютеру очень оригинальный вид, но понравятся не каждому потенциальному потребителю, в том числе и потому, что пыль и отпечатки рук на стеклах хорошо видны (особенно при наличии подсветки), придется регулярно устранять загрязнения.
Остальные два фактора взаимосвязаны: для снижения цены пришлось использовать бюджетные решения как в плане конструктива, так и по комплектации. Отсутствие штатных вентиляторов кому-то позволит выбирать компоненты системы охлаждения самостоятельно (тут возможности далеко не бедные) и без заботы о том, куда пристроить имеющееся и оплаченное, а для других выльется в лишние хлопоты по приобретению тех же вентиляторов (пассивным охлаждением не обойдешься — естественной конвекции в отсутствие отверстий на верхней плоскости не получится), не забудем и про затраты на них, что надо учитывать при сравнении цен на корпуса.
Совсем уж скромным является оснащение фильтрами: из трех мест, где они необходимы, сетка имеется только в одном.
Оснащение интерфейсными портами вполне стандартное: два USB-A и один USB-C. Три посадочных места для накопителей — теоретически маловато, но на практике большее требуется не так уж часто.
Единственный способ размещения видеокарт (горизонтальный) также вряд ли смутит многих.
Есть замечания к удобству — и сборки компьютера, и его последующих модернизации и обслуживания, но с учетом цены на это можно закрыть глаза.
Наконец, напомним о наличии нескольких вариантов корпуса: в линейке Formula Crystal Z9 Series есть три размерности, каждая предлагается в двух цветах и либо с ARGB-вентиляторами (но на всех возможных местах, что нужно далеко не всегда), либо без них, как в нашем случае.
В заключение предлагаем посмотреть наш видеообзор корпуса Formula V Line Crystal Z9:
