DLP-проектор XGimi H2: светодиодный источник света, ОС Android, акустика Harman/Kardon

Паспортные характеристики, комплект поставки и цена

Технология проецирования DLP
Матрица один чип DMD, 0,47″
Разрешение матрицы 1920×1080 (Full HD)
Объектив фиксированный, сдвиг проекции вверх на 50%
Проекционное соотношение 1.2:1
Тип источника света красный, зеленый и синий светодиоды
Срок службы источника света 30 000 ч (*)
Световой поток 1350 лм (ANSI)
Контрастность 5000:1 (*)
Размер проецируемого изображения, диагональ, 16:9 от 60 до 300 дюймов (*)
Интерфейсы
  • USB-порт 2.0, подключение внешних устройств (гнездо типа A)
  • USB-порт 3.0, подключение внешних устройств (гнездо типа A)
  • цифровой вход HDMI 2.0, видео и аудио, ARC (только HDMI 1) до 3840×2160/60 Гц (отчет MonInfo), 2 шт.
  • цифровой оптический аудиовыход S/PDIF (Toslink)
  • выход на наушники (миниджек 3,5 мм)
  • проводная сеть Ethernet 100Base-TX (RJ-45)
  • Bluetooth 4.0
  • Wi-Fi, 2,4/5 ГГц, 802.11b/g/n/ac
Уровень шума менее 30 дБ
Встроенная звуковая система стереофоническая система 2.0
Особенности
  • поддержка стереоскопического режима с последовательным выводом кадров
  • автоматическая фокусировка
  • автоматическая шторка объектива
  • автоматическая и ручная цифровая коррекция вертикальных и горизонтальных трапецеидальных искажений ±45°
  • функция вставки промежуточных кадров
  • SoC Mstar 6A838, 4 ядра ARM Cortex A-53@1,5 ГГц, GPU Mali-T820, 2 ГБ ОЗУ, флэш-память 16 ГБ, ОС Android 6.0
Размеры (Ш×В×Г) 201×135×201 мм
Масса 2,5 кг
Потребляемая мощность 100—135 Вт
Напряжение питания (внешний БП) 100—240 В, 50/60 Гц
Комплект поставки
  • проектор
  • внешний БП (100—240 В, 50/60 Гц на 18 В, 8,33 А)
  • кабель питания, вилка европейского образца
  • Bluetooth-пульт ДУ
  • краткое руководство пользователя
  • гарантийный талон
  • карточка регистрации
Страница продукта на сайте производителя XGimi H2
Средняя цена
Розничные предложения
* неофициальные данные

Внешний вид

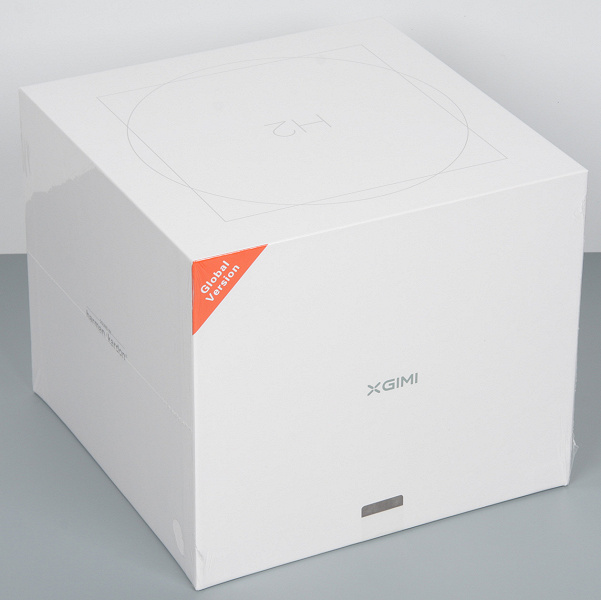

Упакован проектор и все к нему в небольшую прочную коробку кубической формы, изготовленной из картона. Снаружи коробка затянута в пленку. Оформление коробки чрезвычайно лаконичное. Проектор внутри коробки защищают толстые вставки из пористого пластика.

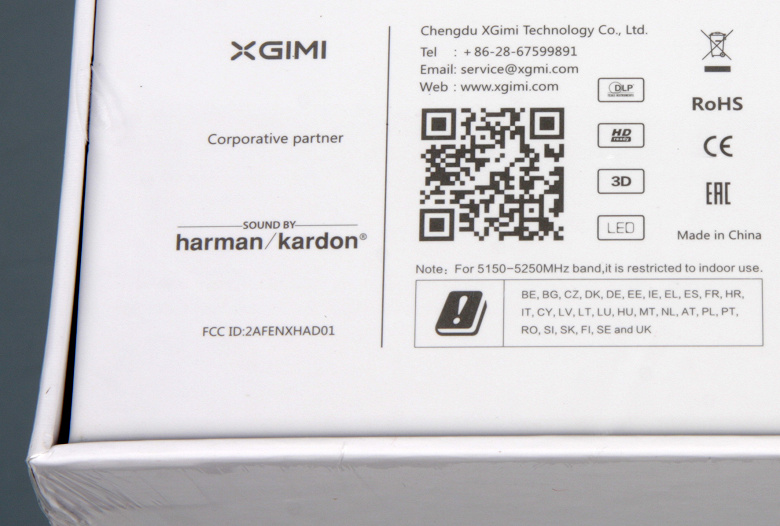

Снизу в углу на коробке есть область с некоторой информацией о содержимом. Сокращения RU в списке языков нет, но все не так плохо: русский язык представлен наряду с остальными.

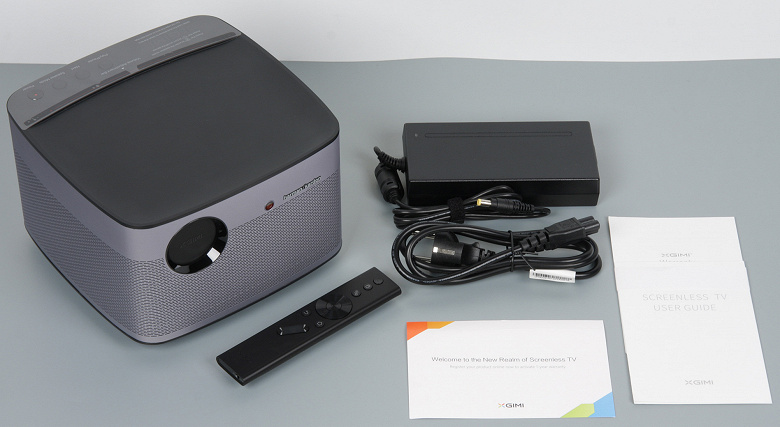

Аксессуары разложены по ячейкам на нижнем этаже коробки под проектором.

Краткое руководство (есть надписи и на русском языке) пригодится для первого включения и освоения базовых функций, а знающие английский могут обойтись и без этого руководства, так как проектор при первом включении проговаривает голосом основные этапы настройки, пишет подсказки текстом и показывает нужные действия на анимированных картинках. Сетевой кабель от блока питания имеет вилку европейского образца, так что переходник не нужен (но продавец его заботливо приложил). Про официальную гарантию написано, что она составляет 15 дней с бесплатной пересылкой и 1 год с платной пересылкой за счет покупателя. Впрочем, конкретные условия лучше уточнить у продавца, у которого вы приобретете проектор.

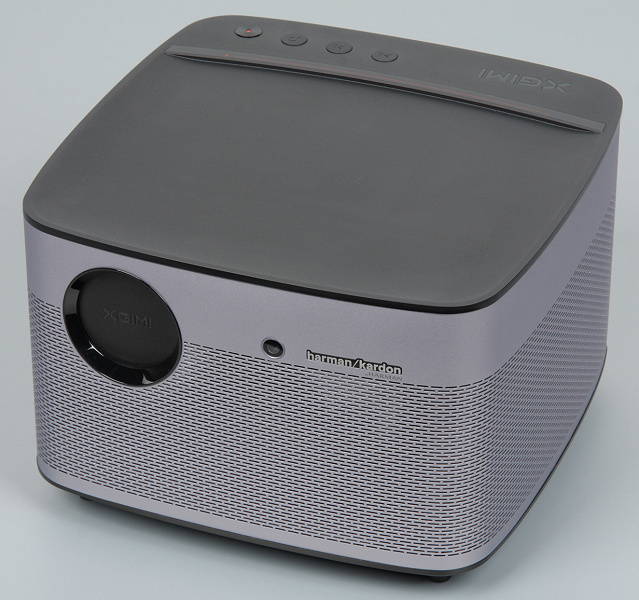

Дизайн проектора строгий.

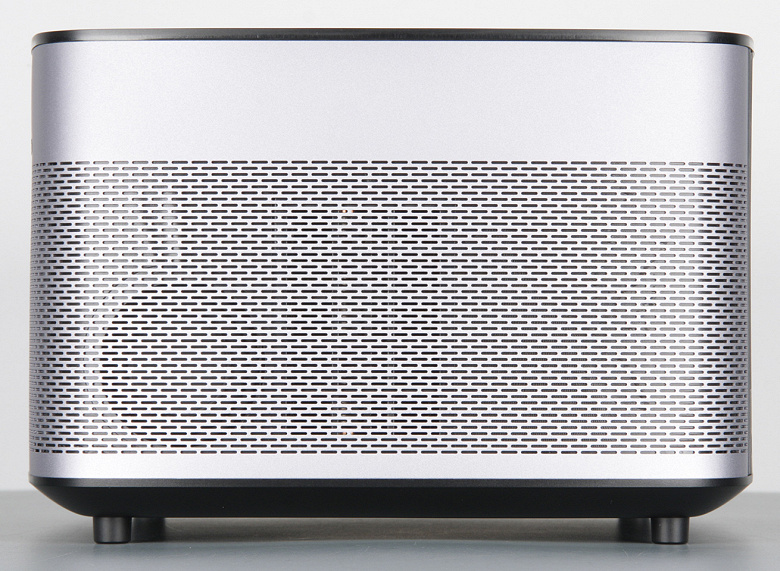

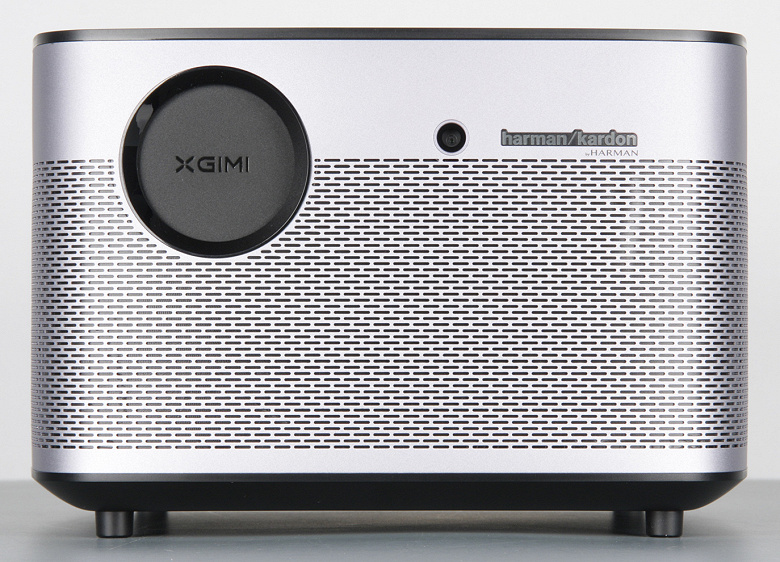

Верхняя, нижняя и задняя панели изготовлены из черного пластика с матовой поверхностью. Решетчатый кожух, огибающий корпус проектора, изготовлен из алюминиевого сплава и имеет стойкое серебристое покрытие. На передней панели находятся окошко видеокамеры и неглубокая ниша объектива.

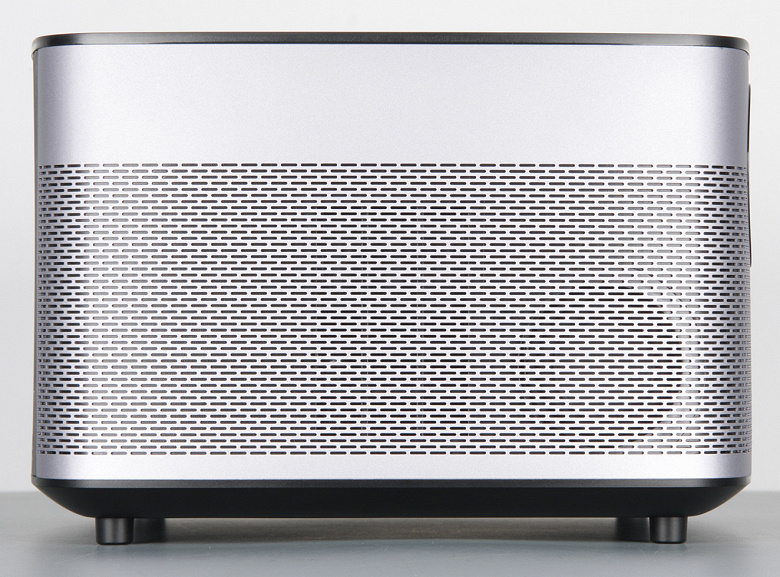

За решетками на правом и левом боках можно рассмотреть по громкоговорителю с круглыми диффузорами, расположенные ближе к передней части проектора.

Декоративная решетка алюминиевого кожуха также маскирует вентиляционные решетки, но где именно они расположены мы выяснять не стали. На задней панели также есть вентиляционные решетки, через которые выдувается нагретый воздух, а в нижней части располагаются интерфейсные разъемы и разъем питания.

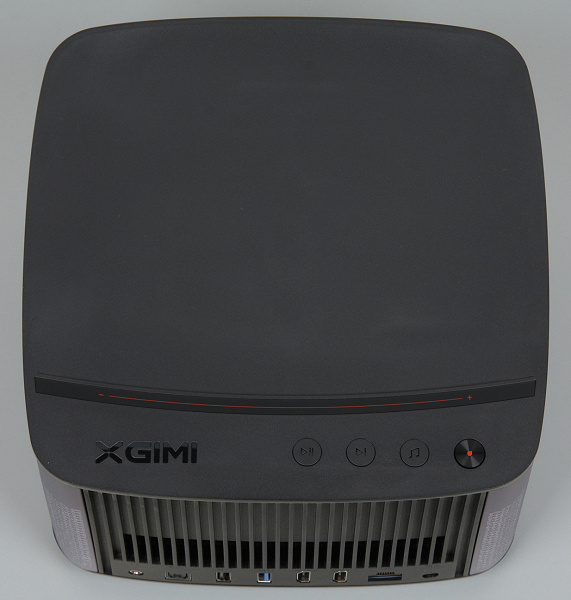

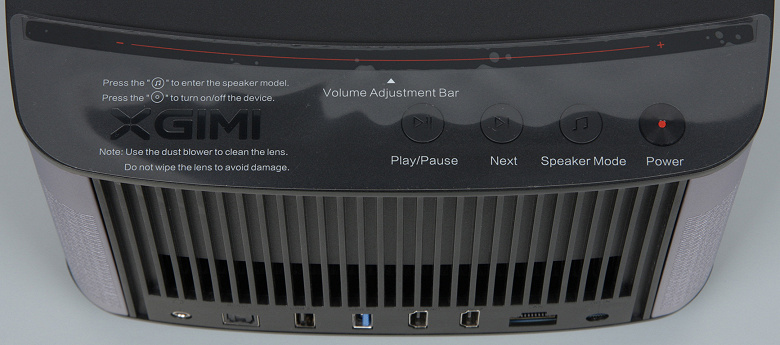

На верхней панели ближе к задней части находятся сенсорная полоска регулировки громкости и четыре механические кнопки, которые гораздо удобнее, чем сенсорные, так как находятся на ощупь и имеют тактильный отклик.

Надписи на защитной пленке подсказывают функции кнопок и сенсорной полоски.

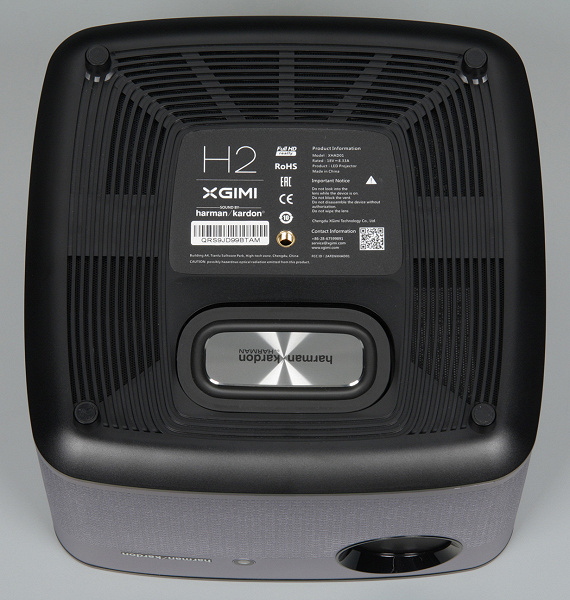

Снизу есть ничем не защищенный пассивный излучатель, улучшающий воспроизведение басов, вентиляционные решетки, четыре ножки с круглыми резиновыми подошвами и металлическое штативное гнездо, которое можно использовать при установке проектора на штативе, на напольной или на потолочной стойке.

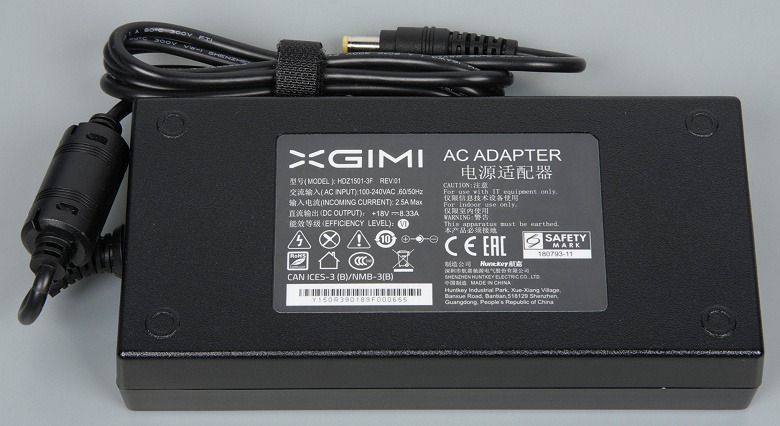

Работает проектор от внешнего блока питания.

Масса всего комплекта с коробкой вместе составляет 4 кг, масса самого проектора — 2,5 кг, блок питания с кабелем питания вместе тянут на 0,7 кг. Габариты проектора: 21,5 см (Ш) на 21 см (Г) на 13,5 см (В).

Коммутация

За исключением выхода на наушники все остальные интерфейсы цифровые. Все разъемы стандартные и расположены они достаточно свободно. Подписи к разъемам читаемые. Таблица в начале статьи дает представление о коммуникационных возможностях проектора. По Bluetooth к проектору подключается пульт управления и другие устройства ввода — мышь, клавиатура, джойстик (от PS4, например). Также по Bluetooth у нас получилось подключить внешнюю аудиосистему и наоборот использовать сам проектор как подключаемую по Bluetooth акустику. Во второй режим проектор переходит при нажатии на кнопку с изображением ноты, подписанной как Speaker Mode, или из меню, появляющегося при нажатии на кнопку питания на ДУ во время работы проектора (пункт Режим спикера).

В режиме внешней колонки источник света в проекторе выключается и объектив закрывается шторкой. USB-порты работают с USB-концентраторами, к которым одновременно можно подключать устройства ввода (клавиатуру, мышь и, например, тот же джойстик от PS4), а также накопители, включая внешние жесткие диски.

Пульт и другие способы управления

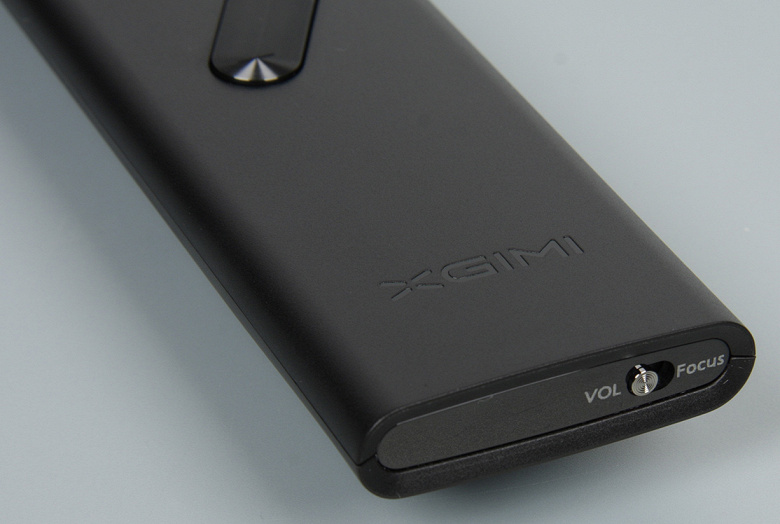

Пульт небольшой и легкий (150×35×17,5 мм, а с элементами питания он весит 65 г). Корпус пульта изготовлен из черного пластика в основном с матовой поверхностью, только торцы зеркально-гладкие.

Источниками питания служат два элемента типа ААА. Обозначения ряда кнопок контрастные, на других значки просто выдавлены, но функции этих кнопок понятны, исходя из их расположения и формы. При нажатии кнопки негромко щелкают. Как уже было написано, подключается пульт по Bluetooth. Для спаривания с проектором пульт необходимо близко поднести к проектору и удерживать нажатыми кнопки «Назад» и «Домой». На подключенном пульте постоянно и неярко светится оранжевым значок на кнопке питания. Движковый переключатель на торце пульта меняет функцию кнопки-качалки — изменение громкости или фокусировка.

У пульта есть функция координатного ввода — гироскопическая «мышь». Курсор мыши появляется на экране при нажатии на кнопку со схематичным изображением мыши и пропадает после нескольких секунд неподвижности пульта. Также никто не мешает подключить к проектору настоящие клавиатуру и «мышь». Поддерживается прокрутка колесиком. Нажатие на правую кнопку «мыши» соответствует отмене действия или возврату назад. Задержка перемещения курсора «мыши» относительно движения самой «мышью» большая. Смена раскладки физической клавиатуры поддерживается при помощи сторонних приложений (например, Free Physical Keyboard). Поддерживаются некоторые быстрые клавиши из основного и дополнительного мультимедийного набора (например, возврат/отмена, вызов контекстных настроек, регулировка громкости, выключение звука, пауза/воспроизведение, следующий/предыдущий трек/файл, запись снимков с экрана, переключение между приложениями, переход на главную страницу интерфейса и т. д.). Нужно отметить, что в целом штатный интерфейс самого проектора хорошо оптимизирован для использования только курсорных кнопок комплектного пульта ДУ.

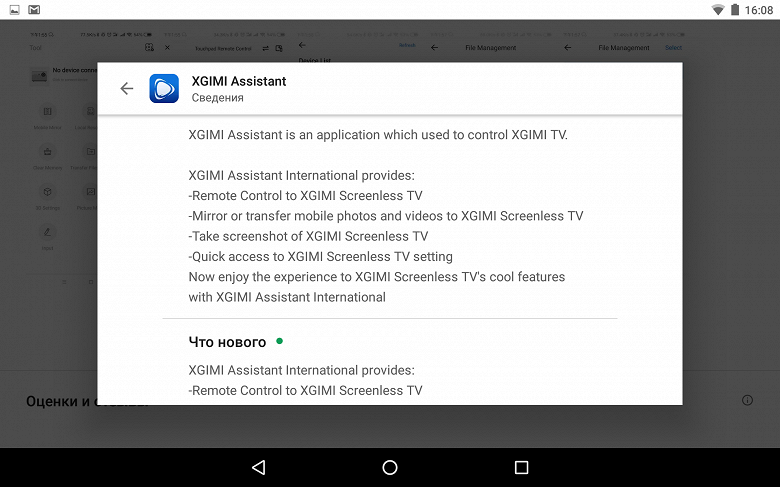

Альтернативный способ управления предоставляет программа XGimi Assistant, устанавливаемая на мобильное устройство.

Для ее функционирования необходимо, чтобы проектор и мобильное устройство находились в одной сети. Программа предоставляет функции пульта ДУ с экранными кнопками, координатного ввода, быстрого доступа к нескольким функциям проектора (фокусировка, снятие снимка с экрана, установки стереоскопического режима, выбор профиля изображения, очистка памяти, цифровой зум), дублирования экрана на проектор, позволяет вводить текст с помощью мобильного устройства и передавать файлы на проектор.

На виртуальном пульте ДУ отметим кнопку в верхнем правом углу в виде наклоненной стрелки. Этой кнопкой вызывается контекстное меню (круглые значки в нижней части экрана) с полезными настройками, в том числе с настройками изображения.

Еще один способ вызвать данное меню — нажать на клавишу Home на физической клавиатуре.

Управление проекцией

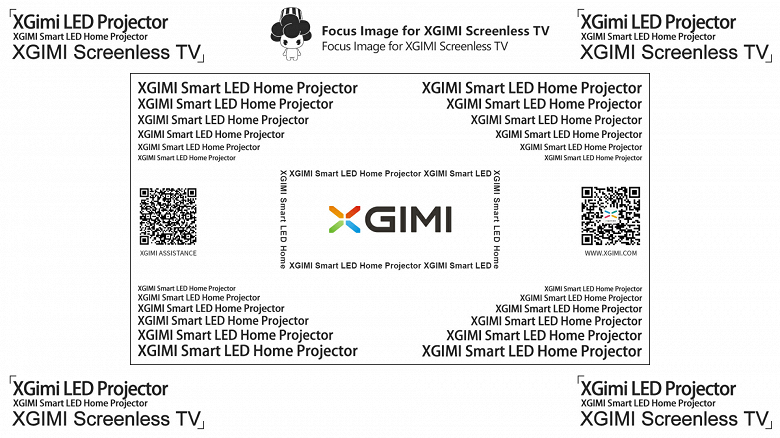

Фокусное расстояние фиксированное и не меняется. При крайней необходимости уменьшения области проекции можно воспользоваться функцией цифрового уменьшения изображения. Объектив оснащен электромеханическим приводом фокусировки. Есть функция автоматической фокусировки, вызывается она при переключении движка на пульте в положение «Focus» или в меню. Проектор выводит специальную метку и фронтальной камерой отслеживает ее четкость. Результат можно подправить вручную с пульта кнопкой-качалкой или с помощью мобильного приложения. Объектив защищает шторка, также оснащенная электромеханическим приводом. Шторка объектива открывается, когда проектор включается, вернее, когда включается источник света в проекторе, и при выключении источника света шторка закрывается. Проекция направлена вверх, так что нижняя граница изображения находится чуть выше оси объектива, то есть если проектор и экран поставить на одном столе, то нижний край проекции будет чуть выше плоскости стола. В числах: при проекции с расстояния 240 см (от объектива до плоскости экрана, область отображения примерно 193 на 108 см) низ проекции примерно на 5 см выше оси объектива.

Есть функция ручной и автоматической (при помощи все той же видеокамеры) цифровой коррекции вертикальных и горизонтальных трапецеидальных искажений (±45°). При настройке проекции из меню на экран можно вывести настроечную таблицу.

Несколько режимов геометрической трансформации и коррекции размера области проекции помогут подогнать изображение под условия проекции, впрочем, в большинстве случаев достаточно выбрать режим 16:9 и сбросить все остальные настройки в соответствующих группах.

В меню выбирается тип проекции (фронтальная / на просвет, обычное / потолочное крепление). Проектор среднефокусный, поэтому при фронтальном проецировании его лучше располагать примерно на линии первого ряда зрителей или за ней.

Воспроизведение мультимедийного контента

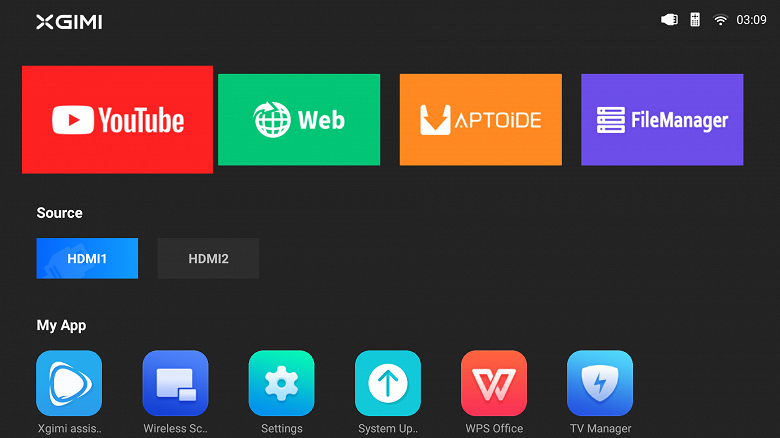

Программной платформой для этого «ТВ без экрана» служит операционная система Android 6.0. Используется программная оболочка GMUI. По умолчанию язык интерфейса английский, но его можно сменить на русский в меню установок. Главный экран лаконичный: статусная строка, четыре большие ссылки-плитки на предустановленные приложения (YouTube, интернет-браузер (Chrome), типа магазин приложений, файловый менеджер), плитки поменьше на источники сигнала или контента (если подключены внешние накопители).

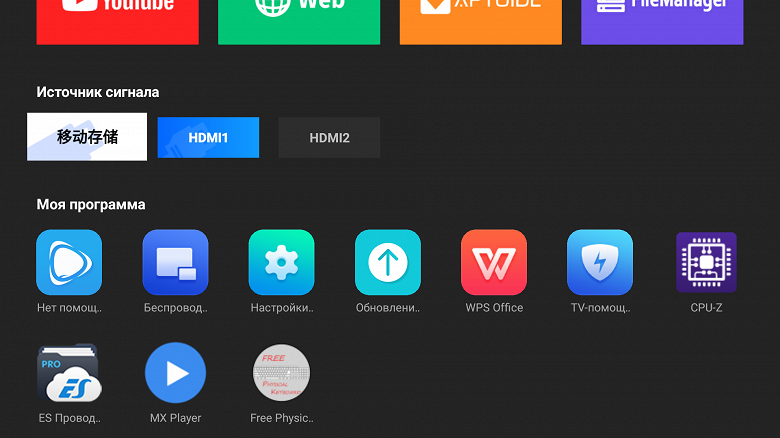

И в самом низу — миниатюры ряда оставшихся предустановленных приложений, а также приложений, установленных пользователем.

Для воспроизведения мультимедийного контента можно использовать штатные плееры, но лучше установить свой любимый. Мы рекомендуем сначала установить альтернативный файловый менеджер, например, ES File Explorer File Manager. Устанавливать придется из файла APK (предварительно переименованного APK.1), так как нормального магазина приложений на проекторе не установлено (в том, что есть, всего 9(!) приложений, считая уже установленный YouTube). Энтузиасты могут также попробовать установить Google Play Store — впрочем, установка хотя бы файлового менеджера уже значительно облегчает доступ к ресурсам проектора и установку сторонних приложений. В ходе тестирования из дополнительных программ мы установили плеер MX Player и CPU-Z.

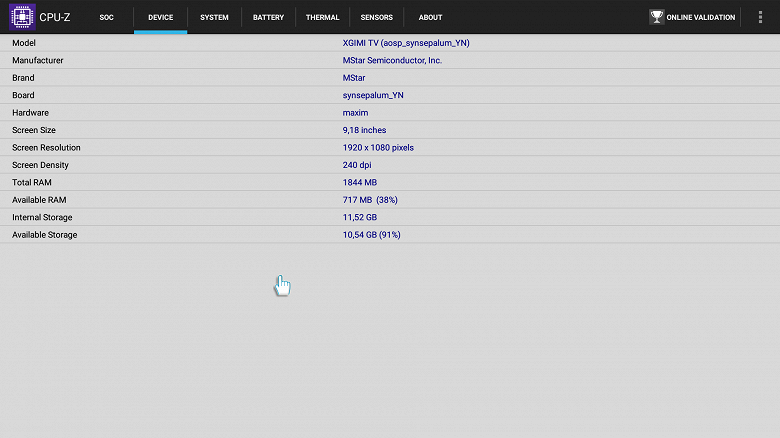

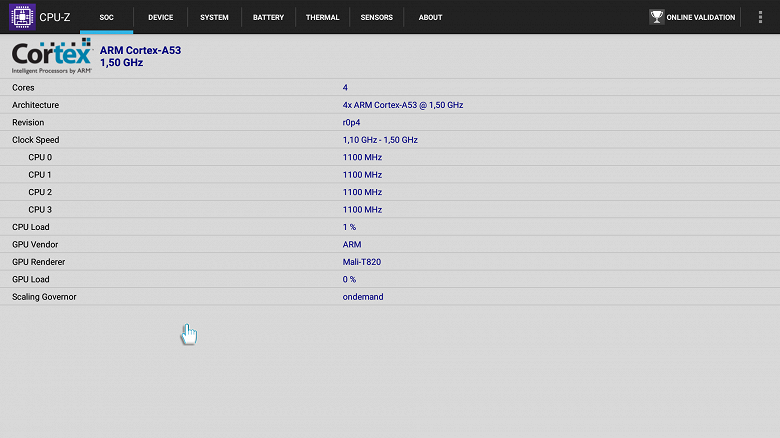

CPU-Z показывает следующую аппаратную конфигурацию:

В качестве USB-накопителей были опробованы жесткие диски 2,5″, внешний SSD и обычные флешки. Два протестированных жестких диска работали от любого из двух USB-портов и через концентратор. Отметим, что проектор поддерживает USB-накопители с файловыми системами FAT32, NTFS и exFAT, а с кириллическими названиями файлов и папок не было никаких проблем. Проектор обнаруживает все файлы в папках, даже если на диске очень много файлов (более 100 тысяч). Также с помощью ES File Explorer нам удалось получить доступ к общим папкам SMB на накопителях роутеров.

Так как подходящее приложение для воспроизведения аудио- и графических и файлов других форматов можно уставить из файлов APK, то мы ограничились только проверкой поддержки аппаратного декодирования аудио- и видеопотоков.

Поддерживается аппаратное декодирование звуковых дорожек как минимум в форматах AAC, AC3 и DTS. Аппаратно декодируются видеопотоки самых разнообразных кодеков, вплоть до H.265 с 10 бит, HDR10 или HLG, с разрешением до UHD при 60 кадр/с. В случае видеофайлов с кодировкой 10 бит на цвет вывод изображения осуществляется, видимо, в 8-битном режиме, так как границы градиентов хорошо видно. В случае аппаратного декодирования видеопотока с разрешением 1920 на 1080 пикселей вывод идет с исходной яростной четкостью точка-в-точку, но цветовая четкость немного занижается. В стандартном для видео диапазоне (16—235) отображаются все градации оттенков.

Тестовые ролики на определение равномерности чередования кадров помогли выявить, что при воспроизведении файлов частота обновления всегда равна 60 Гц. При этом в случае файлов с 24, 25 и 50 Гц кадровой частоты часть кадров имеет увеличенный интервал. Большинство файлов с 60 кадр/с выводятся как с периодическими пропусками кадров, так и с увеличенным интервалом кадров и только тестовые файлы H.265 с 60 кадр/с могут выводиться идеально. Реальные видеофайлы почти всегда выводятся с периодическими замираниями на пару кадров без явной связи с разрешением, битрейтом или типом кодека.

Максимальный битрейт видеофайлов, при котором еще не было существенных замираний изображения, при воспроизведении с USB-носителей составил как минимум 120 Мбит/с, по проводной сети Ethernet — 60 Мбит/с, а по Wi-Fi (5 ГГц) — 70 Мбит/с. В двух последних случаях использовался файловый сервер роутера Asus RT-AC68U. Статистика на роутере показывает, что скорость приема и передачи составляет 866,7 Мбит/с, то есть в проекторе установлен адаптер 802.11ac.

Кинотеатральные режимы работы от внешнего источника видеосигнала тестировались при подключении к Blu-ray-плееру Sony BDP-S300. Проектор поддерживает режимы 480i/p, 576i/p, 720p, 1080i и 1080p при 24/50/60 Гц. В стандартном для видео диапазоне (16—235) отображаются все градации оттенков. С учетом типа видеосигнала яркостная четкость высокая, но цветовая четкость немного снижена. В большинстве случаев проектор отлично справляется с преобразованием чересстрочных видеосигналов в прогрессивное изображение даже при самом замысловатом чередовании полукадров (полей), вывод просто по полям или характерная «расческа» встречаются очень редко. При масштабировании из низких разрешений и даже в случае чересстрочных сигналов и динамичной картинки выполняется частичное сглаживание границ объектов — зубцы на диагоналях выражены слабо. Функция подавления видеошумов работает хорошо, не приводя к бросающимся в глаза артефактам в случае динамического изображения. Независимо от частоты кадров в исходном видеосигнале проектор всегда работает в режиме вывода 60 кадр/с. Есть функция вставки промежуточных кадров. Ее качество очень хорошее (но встречается и лучше), в большинстве случаев промежуточные кадры рассчитываются правильно с небольшим количеством малозаметных артефактов и с высокой детализацией. Рекомендуем включать эту функцию — с ней динамическая картинка выглядит лучше, как при воспроизведении видеофайлов самим проектором, так и при работе от внешнего сигнала с невысокой частотой кадров.

При подключении к компьютеру по HDMI поддерживается сигнал с разрешением 3840 на 2160 пикселей с кадровой частотой вплоть до 60 Гц и с высокой исходной цветовой четкостью (вывод в режиме RGB или компонентного сигнала с кодированием цвета 4:4:4, использовалась видеокарта с GPU AMD Radeon RX 550). Впрочем, как воспроизводить видеофайлы с разрешением 4К, так и использовать источники с таким разрешением в случае данного проектора не имеет никакого практического смысла.

Полная задержка вывода составляет порядка 155 мс (сигнал Full HD при 60 кадр/с), это очень сильно чувствуется даже просто при работе с мышью, в динамичные игры играть практически невозможно. Отключение функции вставки промежуточных кадров не помогает, такое впечатление, что буферизация вывода все равно остается включенной.

В стереоскопическом режиме для синхронизации затворных очков с выводом кадров используется технология DLP-Link (синхронизация по самому изображению с помощью дополнительных импульсов). Заметим, что подходящие затворные очки не были нам предоставлены, поэтому стереоскопический режим работы мы не тестировали.

Измерение яркостных характеристик

Измерение светового потока, контрастности и равномерности освещения проводились по методике ANSI подробно описанной тут.

Режим Световой поток
Яркий 1100 лм
Нормальный 900 лм
Нормальный, диафрагма закрыта 760 лм
Равномерность
+8%, −38%
Контрастность
360:1

Максимальный световой поток немного меньше заявленных 1350 лм. В полной темноте яркости проектора в нормальном режиме хватает для проекции на экран шириной где-то до 3 м. Равномерность освещенности белого поля средняя. Контрастность не самая низкая, но у DLP-проекторов она бывает и выше. Также мы измерили контрастность, измеряя освещенность в центре экрана для белого и черного поля, т. н. контрастность full on/full off, которая составила порядка 500:1, что для DLP-проектора немного. Контрастность увеличилась до 730:1 после прикрытия диафрагмы, это уже лучше.

Геометрия очень хорошая, видимый изгиб границ проекции отсутствует. Ширина цветной каймы на границах объектов, обусловленная наличием хроматических аберраций у объектива, составляет порядка ⅓ пикселя, да и то в углах области проекции. Качество фокусировки хорошее, но неидеальное: к верхним углам проекции изображение немного размыто, что, впрочем, почти незаметно с комфортного расстояния просмотра.

В отличие от типичного одночипового DLP-проектора, в данном проекторе нет вращающегося светофильтра, вместо него и лампы используются три светодиодных излучателя (видимо, сборки) — красный, зеленый и синий, — включающиеся последовательно. Анализ зависимостей яркости от времени показал, что частота чередования цветов составляет 240 Гц при 60 Гц кадровой частоты. Эта частота условно соответствует четырехскоростному светофильтру, поэтому эффект «радуги» выражен умеренно. В ярком режиме (включается в меню) увеличен период свечения зеленого светодиода, что формально увеличивает яркость, но делает изображение излишне зеленоватым, поэтому практического значения этот режим не имеет, он нужен только для обоснования увеличенного значения светового потока в характеристиках проектора. С другой стороны в нормальном режиме цветовой баланс весьма неплох, поэтому реальная яркость проектора с практической точки зрения достигает 900 лм, что для домашнего проектора вполне достаточно.

Для оценки характера роста яркости на шкале серого мы измерили яркость 256 оттенков серого (от 0, 0, 0 до 255, 255, 255). График ниже показывает прирост (не абсолютное значение!) яркости между соседними полутонами:

Рост не является равномерным и далеко не каждый следующий оттенок значимо ярче предыдущего. Однако в темной области различаются все оттенки:

Аппроксимация полученной по 256 точкам гамма-кривой дала значение показателя 2,33, что немного выше стандартного значения 2,2, при этом реальная гамма-кривая заметно отклоняется от аппроксимирующей функции:

Оценка качества цветопередачи

Для оценки качества цветопередачи использовали спектрофотометр i1Pro 2 и комплект программ Argyll CMS (1.5.0).

Исходно цветовой охват широкий, который, судя по перегибам на сторонах треугольника, не очень удачно пытаются корректировать до sRGB:

Ниже приведены спектры для белого поля (белая линия), наложенные на спектры красного, зеленого и синего полей (линии соответствующих цветов):

Видно, что компоненты хорошо разделены, но есть и небольшое перекрестное подмешивание. Из-за излишне высокого цветового охвата привычные цвета несколько искажены, например, оттенки кожи чуть сдвинуты в красную область и имеют слегка кирпичный оттенок, но сдвиг цвета некритичный и его через какое-то время перестаешь замечать.

По умолчанию и в нормальном режиме цветовая температура высокая (но не чрезмерно) и отклонение от спектра абсолютно около 10 единиц, что тоже не мало, однако оба параметра несильно изменяются на значимой части шкалы серого, что улучшает визуальное восприятие цветового баланса. В итоге особого смысла корректировать цветовой баланс нет, уж лучше пусть будет яркость и контраст побольше:

Звуковые характеристики и потребляемая мощность

Внимание! Приведенные значения уровня звукового давления от системы охлаждения получены по нашей методике, их нельзя напрямую сравнивать с паспортными данными проектора.

Уровень шума, дБА Субъективная оценка Потребление электроэнергии, Вт
25 очень тихо 100

В режиме ожидания потребление электроэнергии составило 0,5 Вт. От момента включения до полной готовности проектора показывать контент проходит порядка 30 с.

Проектор очень тихий, даже если сидеть близко к проектору, а его размеры и типичный способ установки это предполагают, то шум от системы охлаждения легко перекрывается хоть какими-то звуками, сопровождающими видеоряд. Правда с периодичностью раз в несколько минут на несколько секунд шум от системы охлаждения немного увеличивается, что дает повод зрителю обратить на него внимание.

Встроенные громкоговорители достаточно громкие для устройства такого размера. Запаса громкости хватает для небольшой комнаты. Присутствуют высокие и средние частоты, а также заметное количество низких. Стереофонический эффект присутствует. Звук относительно чистый во всем диапазоне воспроизводимых частот, сильных искажений нет даже на максимальной громкости, но слушать проектор приятнее все же на средней громкости. В целом для класса встроенной в проектор акустики ее качество очень хорошее.

Запас громкости при использовании наушников на 32 Ом с чувствительностью 112 дБ достаточный, уровень фоновых помех ниже слышимого, но качество звука плохое: диапазон воспроизводимых частот неширокий, звук какой-то плоский и неприятный. Лучше подключать наушники и внешнюю акустику по Bluetooth или по цифровому оптическому интерфейсу. Вариант ARC в HDMI в данном случае вряд ли стоит рассматривать.

Выводы

Проектор XGimi H2 представляет собой еще один вариант самодостаточных устройств все-в-одном, сочетающих в себе проектор, мультимедийный плеер и акустическую систему. В данном случае функциональность устройства расширена за счет использования ОС Android, допускающей установку тех приложений, которые больше устроят пользователя по набору функций и оформлению. Далее списками.

Достоинства

  • Условно вечный светодиодный источник света
  • Стильный дизайн самого проектора и пульта
  • Хорошее качество встроенной акустической системы
  • Тихая работа
  • Хороший набор проводных и беспроводных интерфейсов
  • Удобный пульт ДУ с функцией мыши
  • Международная версия ОС
  • Автоматическая фокусировка и коррекция трапецеидальных искажений
  • Функция вставки промежуточных кадров
  • Поддержка HDR
  • Поддержка стереоскопического режима

Недостатки

  • Нет подстройки кадровой частоты
  • Невысокое качество выхода на наушники
  • Цветовой охват шире sRGB
  • Высокое значение задержки вывода
