Беспроводная GSM-сигнализация YA-500-GSM: недорогой комплект безымянного производителя


Содержание

Недавно мы протестировали систему беспроводной сигнализации, которая продается на нашем рынке под известным отечественным брендом со всеми соответствующими атрибутами, включая локальную гарантию, локализацию и поддержку. Как было справедливо отмечено в обсуждении статьи, подобных решений в зарубежных интернет-магазинах представлено очень много, и по стоимости они чаще всего более привлекательны.

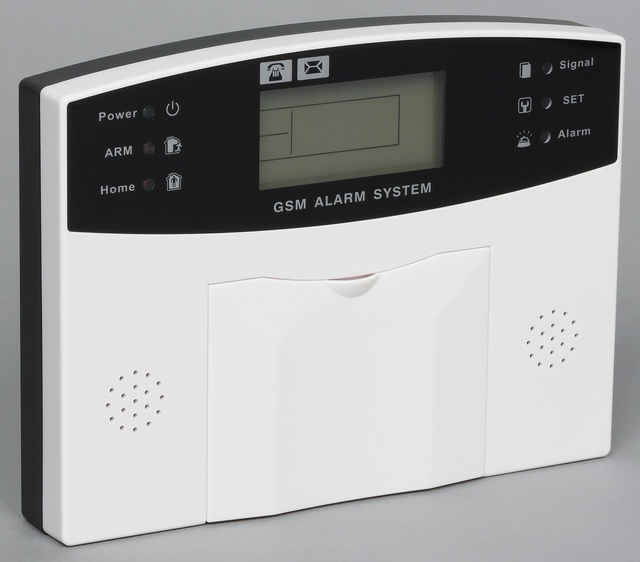

Внешний вид контроллера YA-500-GSM

В этом материале мы познакомимся с характерным представителем этого сегмента, поддерживающим уведомления и управление через телефон, работающим с беспроводными датчиками и пультами, а также совместимым и с традиционными проводными шлейфами.

Еще раз хотим обратить внимание, что речь идет именно о системе сигнализации, а не охраны или защиты. Грань между ними, конечно, не очень четкая, и здесь стоит ориентироваться именно на то, насколько возможности устройства отвечают вашим конкретным запросам, а не на формальное название. Использование термина «Охрана» для описания режимов работы является просто общепринятой практикой и не должно путать.

Комплект поставки

Комплект поставляется в достаточно крупной коробке из не самого крепкого картона. Впрочем, доставку она перенесла достаточно неплохо, а ее содержимое, размещенное в отсеках пластиковой вставки, никак не пострадало. Коробка оформлена на английском языке и содержит в основном только общие характеристики и описания.

Упаковка YA-500-GSM

Фотографий, комплекта поставки, технических параметров здесь нет. Вероятно, упаковка просто общая для нескольких моделей. Номер конкретного артикула (в нашем случае — YA-500-GSM) можно уточнить на небольшой наклейке на одном из торцов.

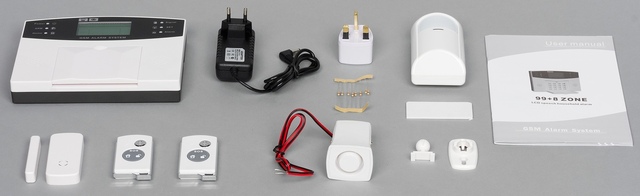

Комплект поставки YA-500-GSM

В комплект поставки набора входят: центральный контроллер, внешний блок питания для него (12 В 1 А), один беспроводной датчик движения с креплением, один беспроводной датчик открытия окна/двери, два радиобрелка, сирена с проводным подключением, набор из восьми резисторов, печатная инструкция.

Блок питания YA-500-GSM

Отметим, что блок питания был в формате для нашего рынка — с европейской вилкой. Заодно продавец положил один адаптер под иностранные розетки, в данном случае ненужный. А вот провод у него длиной всего 90 см. Инструкция содержит 30 страниц и использует английский язык, о ее качества и полезности расскажем далее в статье. Все беспроводные датчики и брелки имели установленные элементы питания. Кроме того, были и несколько двухсторонних клейких полосок для крепления датчиков.

Стоит отметить, что в интернет-магазинах подобные решения часто поставляются в различных вариантах комплектаций. Например, есть версии с десятком датчиков и большим числом пультов. Представленная в статье версия, вероятно, минимальная. Так что перед покупкой стоит уточнить этот момент. Стоимость рассматриваемого решения на момент подготовки статьи составляла около 4500 .

Дополнительные датчики и брелки (в том числе дыма, газа, протечки) можно купить отдельно (их стоимость составляет от 200 ). Правда, гарантий совместимости никто не даст, так что если вы заранее знаете, что потребуется много сенсоров, стоит рассмотреть варианты с расширенной комплектацией. Что касается частотного диапазона, то в документации есть информация о поддержке как 433 МГц, так и 315 МГц.

Интересно выглядит заявление «All rights reserved. Imitation is not permitted» в инструкции — при том что производитель или хотя бы бренд нигде не указан. Вот такой беспощадный китайский копирайт. Стоит это учесть с точки зрения техподдержки, гарантии и прочих характеристик продукта.

Внешний вид и особенности

Контроллер системы имеет корпус из крепкого на вид матового пластика. Лицевая сторона белая, а вторая половина — темно-серая. Габаритные размеры составляют 180×27×133 мм. Основной вариант установки — крепление на стену. Для этого предусмотрено два отверстия специальной формы сзади (винтов в комплекте нет). Есть также четыре резиновые ножки, хотя, конечно, горизонтальный вариант использования не очень удобен. Отметим, что датчик демонтажа отсутствует, а кабель питания может быть выведен с правой стороны.

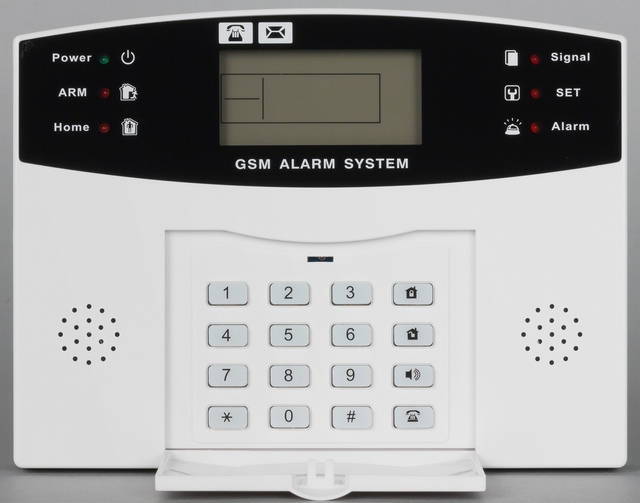

Контроллер YA-500-GSM

Верхняя часть лицевой панели закрыта черной глянцевой вставкой. На ней есть шесть светодиодов (один зеленый и пять красных), по три слева и справа, а в центре размещается жидкокристаллический экран. Он имеет полтора десятка иконок, поле даты и поле времени, также показывающее цифры в разных режимах. Ниже мы видим две решетки, скрывающие микрофон и динамик, а также закрытую крышкой панель управления. На ней используется традиционная цифровая клавиатура, расширенная четырьмя кнопками. У экрана и кнопок есть яркая голубая подсветка, которая включается при первом нажатии на кнопки.

Индикаторы на лицевой панели контроллера яркие и достаточно удобны для оценки состояния на расстоянии:

  • Power — показывает наличие питания;
  • Arm — горит в режиме «Охрана»;
  • Home — горит в режиме «Охрана периметра»;
  • Signal — мигает при наличии связи с сотовым оператором;
  • Set — горит в режиме настроек, мигает для подтверждения некоторых операций;
  • Alarm — мигает при срабатывании сигнализации, а также изменении статуса сетевого питания.

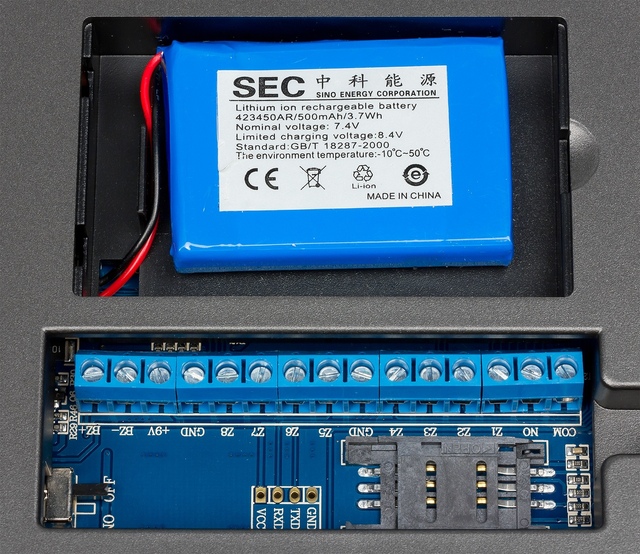

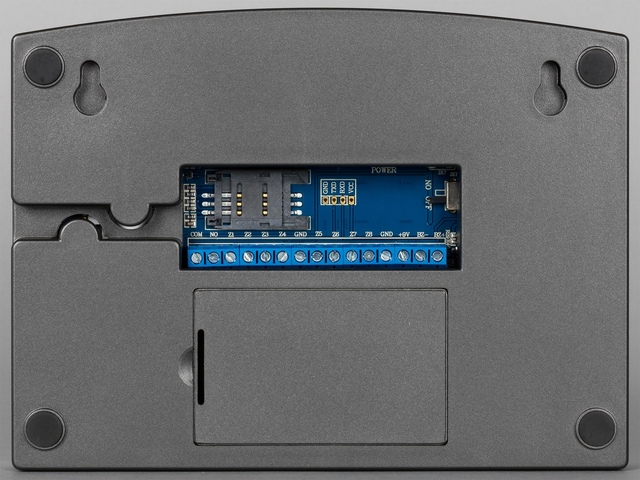

В центре задней панели находится ниша. В ней есть слот для SIM-карты, разъем питания, выключатель питания аккумулятора, колодка для проводных подключений и место для консольного порта.

Контроллер YA-500-GSM

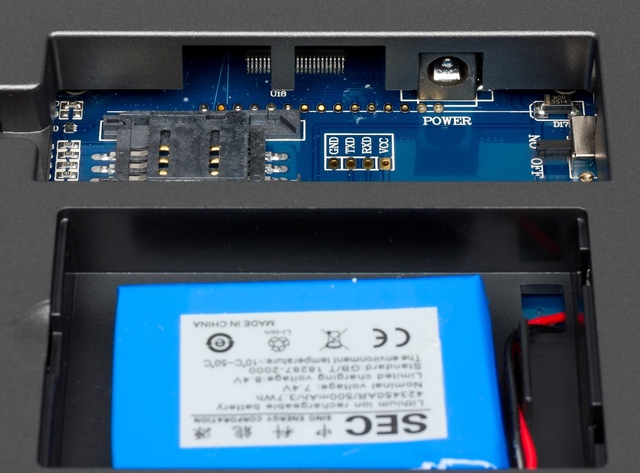

Заметим, что слот рассчитан на работу с форматом Mini-SIM, но с переходниками из-за его конструкции проблем быть не должно. Антенна находится внутри корпуса, для контроля качества сигнала можно использовать специальную команду, набираемую на кодовой панели.

Контроллер YA-500-GSM

Ниже находится слот для литий-ионной аккумуляторной батареи. На ней указаны характеристики 7,4 В, 500 мА·ч. Батарея используется для полноценного питания блока при потере сетевого питания. Информация о длительности его работы в таком режиме не указана. Вероятно, речь идет о 4–6 часах (можно получить эту цифру из значений потребляемого в режиме ожидания тока). Корпус в принципе можно открыть, но ничего интересного там нет. Единственное, для чего это может пригодиться — замена аккумулятора, резервной батареи, улучшение антенн или отключение динамика.

Брелок YA-500-GSM

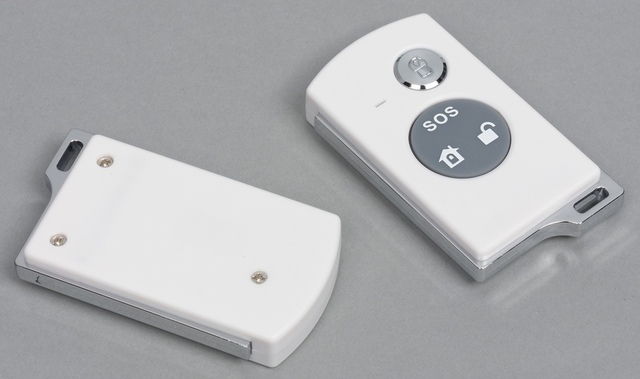

Кроме локального управления можно использовать и радиобрелки. Они достаточно крупные — 39×12×65 мм, но не тяжелые. Корпус изготовлен из белого матового пластика. Присутствует покрытая серебристая вставка-рамка с отверстием для крепления. На лицевой стороне установлена крупная круглая резиновая вставка, под которой есть сразу три кнопки. Сложно сказать, насколько это удобно. Вероятно, на первых порах придется подсматривать на подписи. Четвертая кнопка выделена и имеет немного выступающую блестящую крышку. Присутствует и светодиодный индикатор отправки команд.

Брелок YA-500-GSM

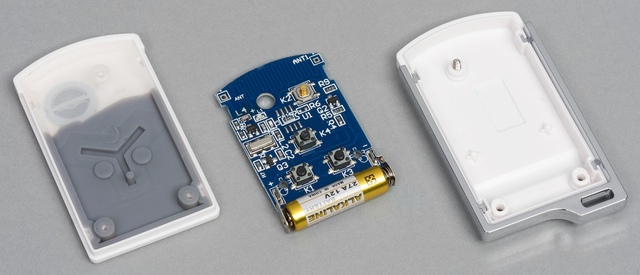

Питание брелков осуществляется от 12 В батареи 27A. Для их замены нужно будет разобрать корпус, для чего потребуется мелкая крестовая отвертка. Во время этого процесса можно заметить, что присутствует базовая защита от влаги в виде единой с основной кнопкой пластины из резины.

Датчик YA-500-GSM

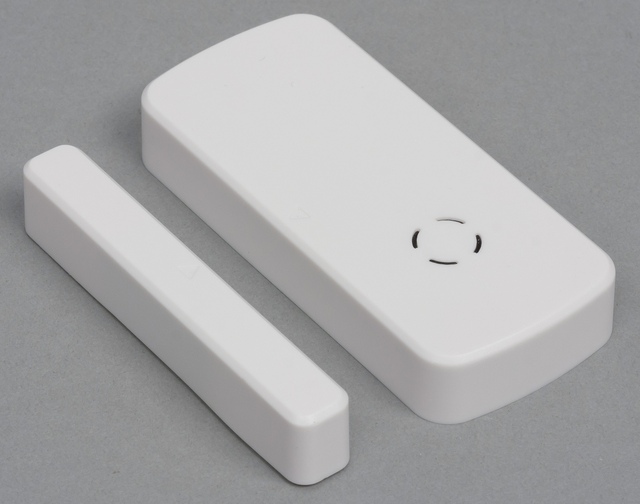

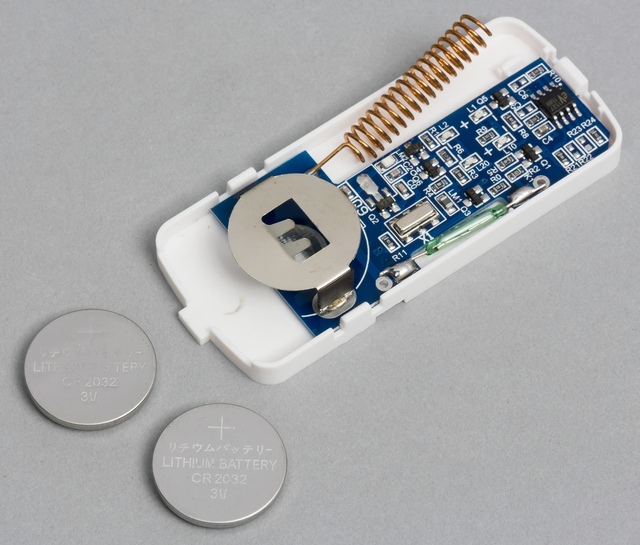

Датчик открытия двери или окна основан на стандартной технологии геркона и магнита. Основная часть с электроникой имеет размеры 34×12×76 мм. Для корпуса и у него используется белый матовый пластик. На лицевой стороне есть метка для правильной установки ответной части, а также индикатор необычной формы, который мигает светодиодами при срабатывании и, возможно, при снижении уровня заряда батарей (две CR2032).

Датчик YA-500-GSM

Ответная часть с магнитом ничем не примечательна. Тот же пластик, размеры корпуса — 10×12×68 мм. Дальность срабатывания — около 20 мм. Небольшой недостаток этого датчика — ориентация на крепление только на двухстороннюю клейкую ленту. Для некоторых ситуаций (например, для окна со стеклопакетом), это, может, и подойдет (по опыту — на несколько месяцев), но если хочется надежно и объект позволяет — лучше использовать шурупы. В данном случае отверстия для них в датчике придется сделать самостоятельно. Отметим, что эта модель, как и основной блок, не имеет датчика демонтажа.

Датчик YA-500-GSM   Датчик YA-500-GSM

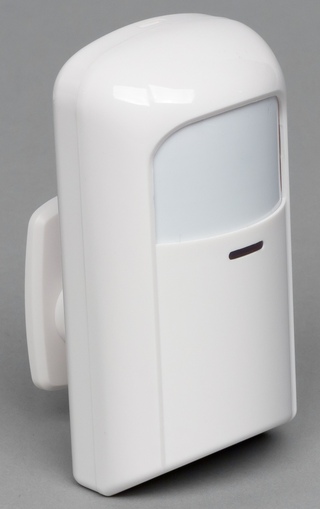

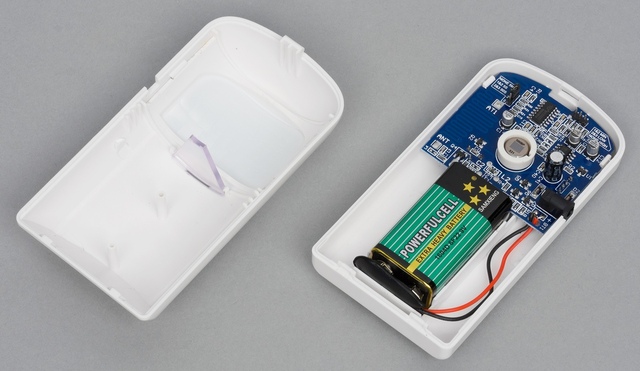

Сенсор движения внешне выглядит очень крупным и невыразительным. Одна из причин этого — питание от батареи 6F22 (формат «крона»). Поддерживается и внешнее питание, но размеры от этого, конечно, меньше не станут. Корпус в этот раз белый глянцевый, размеры составляют 58×38×111 мм. Крепление осуществляется на шаровом элементе, который, в свою очередь, устанавливается на два шурупа (в комплекте не идут). Также на корпусе есть светодиодный индикатор и выключатель питания. При наличии последнего говорить о датчике демонтажа нет смысла.

Датчик YA-500-GSM

Внутри сенсора есть два миниджампера для выбора чувствительности и режима работы датчика. Указанная в документации дальность работы составляет 12 метров, а горизонтальный угол — 110 градусов.

Комплектные датчики основаны на чипах EV1527, а в пультах установлен SCT2260. Частота работы явно нигде не указана, но скорее всего 433 МГц.

По дальности работы сигнализация аналогична другим моделям с беспроводными датчиками. В городских условиях можно рассчитывать на десятки метров. Для большинства небольших объектов этого будет хватать. Но не забываем, что результат зависит и от материалов стен и от наличия помех. Так что желательно после установки проверить работоспособность системы.

Как и в других решениях начального уровня, основная причина использования радиоканала в тестируемом устройстве — существенное упрощение установки системы. Конечно, нельзя не отметить и минусы этого варианта, в частности отсутствие обратной связи и защиты радиоканала, а также подверженность помехам. На наш взгляд, это вполне допустимо в этом бюджетном сегменте. Стоит отметить, что рассматриваемая модель может быть использована и с традиционными проводными датчиками, что является ее преимуществом.

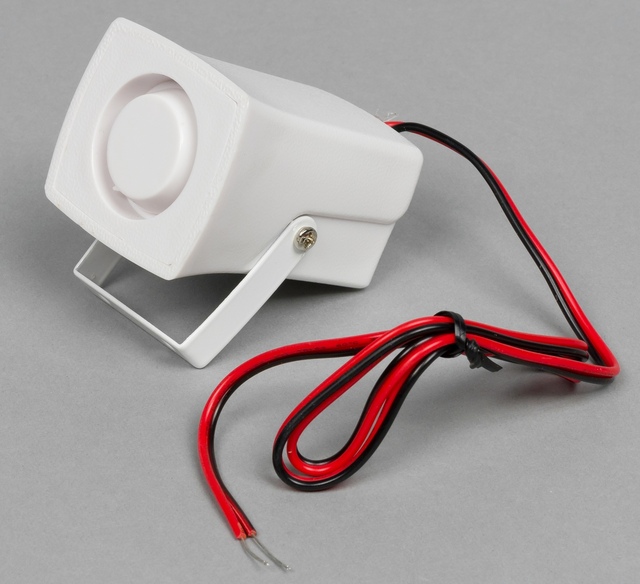

Сирена YA-500-GSM

Последний элемент системы — внешняя проводная сирена. Опознавательных знаков на ней нет никаких. Из параметров заявлена только громкость — 110 дБ. Реально, на наш субъективный взгляд, она все-таки меньше. Подключение осуществляется к центральному блоку на соответствующие клеммы. Корпус сирены из белого пластика кажется крепким. Впрочем, заставить ее замолчать можно просто отключением проводов. Габаритные размеры — 41×45×59 мм, для крепления предусмотрен шарнир с одной степенью свободы. Шурупов и здесь нет в комплекте.

В документации упомянуто, что система сможет сообщить по SMS о снижении заряда батарей в датчиках, но по понятной причине, мы такого сообщения во время тестирования не получали. К сожалению, встроенного контроля за балансом SIM-карты в данной системе не предусмотрено.

Никаких особых впечатлений внешним видом данный набор не вызвал. Все вполне стандартно-китайское. Что касается внутренностей, то пайка аккуратная, ничего не болтается, отсутствие деталей на платах в глаза не бросается. Отметим, что продукт рассчитан на эксплуатацию исключительно внутри помещений.

Схема работы

Этот этап затрудняется не самым качественным переводом и без того не очень полной инструкции. Но все-таки попробуем разобраться, что же позволяет сделать данная модель сигнализации. Сначала посмотрим на колодку для подключения проводных устройств.

На ней присутствуют: выход на сирену, земля, питание (контакт подписан как »+9V», но на самом деле там 12 В), восемь входов проводных шлейфов и, вероятно, еще один сухой контакт на выход (как его можно использовать — понять не удалось). Заметим, что проводные шлейфы требуют обязательной установки резисторов, которые входят в комплект поставки. Схемы подключения для НО и НЗ сенсоров указаны в документации. По большому счету, если громкая внешняя сирена не нужна, а датчики все беспроводные, то колодка не используется. Для реализации удаленной работы с телефонами потребуется установить SIM-карту. Система поддерживает только сети второго поколения в частотных диапазонах 850/900/1800/1900 МГц. Для полноценной работы требуется подключение сервисов SMS и голосового общения.

Контроллер YA-500-GSM

После установки SIM-карты подключаем блок питания и щелкаем выключателем для включения аккумулятора. Блок издает несколько громких звуков своим динамиком и встает на охрану, даже если ранее он был не в этом режиме. Если у вас со слухом все в порядке, скорее всего, придется что-то сделать с громкостью встроенного излучателя. Тем более, что он откликается и на каждое нажатие кнопок. Вторая неприятность с ним — наводки от сотового модуля.

Система может находиться в одном из четырех состояний: без охраны, охрана всего, охрана периметра (включается только с радиопульта), настройки. Для переключения между первыми двумя можно использовать несколько способов:

  • Радиопульт — самый простой вариант, не требует никаких кодов или подтверждений;
  • Кодовая панель — в зависимости от настроек, может потребоваться только нажатие кнопок снятия/постановки или дополнительно ввод четырехзначного пароля пользователя;
  • Отправка SMS-сообщений формата ppppARM/ppppDISARM, где pppp — пароль пользователя;
  • Телефонным звонком — потребуется ввести пароль кнопками телефона и потом выбрать постановку или снятие с охраны.

Обратите внимание, что при удаленном контроле с телефона, контроля номера не проводится. Любой абонент, который знает пароль, может поставить или снять систему с охраны. Изменение режима сопровождается голосовыми подтверждениями на английском языке, звуковыми сигналами и соответствующими индикаторами. Что касается удаленной работы, то по SMS присылают подтверждения постановки на охрану и о снятии с охраны. SMS также применяется и для сообщений об изменении состояния сетевого питания — пропадания и восстановления. Они работают всегда, а вот сообщения о постановке и снятии можно отключить. Однако нет никаких способов удаленно узнать текущее состояние системы. При работе через обычный телефонный звонок используются голосовые подсказки и сообщения (на английском языке). При этом для удаленного управления с телефона можно указать число гудков перед снятием трубки и переходом к запросу ввода пароля.

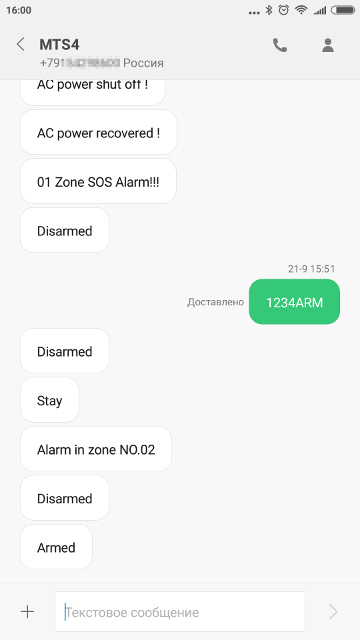

SMS-уведомления в YA-500-GSM

При срабатывании датчиков в режимах охраны мигает светодиод, через динамик и внешнюю сирену идет звуковая сигнализация, отправляются SMS с указанием зоны (максимум на два номера) и осуществляется голосовой обзвон номеров (до шести). Для отключения сигнала можно нажать кнопку снятия с охраны на пульте или использовать другие описанные выше варианты. Беззвучного режима в устройстве не предусмотрено. Хотя можно самостоятельно добавить выключатель в разрыв провода динамика или отключить его разъем, если звук не требуется ни в каком варианте.

Длительность работы сирены указывается в настройках (до 15 минут). Предусмотрена установка задержки на постановку на охрану периметра (0—99 секунд) и выбор задержки включения тревоги при срабатывании датчиков в режимах охраны (тоже 0—99 секунд). Если при обзвоне указанных пользователем телефонных номеров никто из них не ответил, процесс может повторяться. Число таких попыток также настраивается, хотя этот момент в документации описан не очень четко.

При ответе на звонок вы можете использовать цифровую клавиатуру устройства для осуществления определенных действий, включая прослушивание записанного сообщения, отключения сирены и сохранения режима «Охрана», отключения сирены и снятия с охраны, прослушивания звука с микрофона контроллера, громкой связи с контроллером.

Система может автоматически устанавливаться и сниматься с охраны в заданное время. Для этого сценария предусмотрено указание только одного интервала работы на все дни недели с точностью до минуты. Отдельная настройка позволяет быстро включать и выключать этот режим. Прежде чем использовать этот режим, стоит настроить встроенные в блок часы.

Кнопка SOS на пультах вызывает моментальное включение звуковых сигналов и отправку SMS на запрограммированные номера. Остановить сигналы можно операцией снятия с охраны. Аналогичные действия можно вызвать и кнопкой со знаком динамика на панели.

При необходимости панель может использоваться и для осуществления телефонных звонков на произвольные номера в режиме громкой связи. Для этого нужно набрать номер и нажать кнопку со значком телефона. После окончания разговора повторное нажатие положит трубку. Предусмотрена и обратная операция — можно позвонить на контроллер и, после ввода пароля, использовать режим прослушивания помещения или двухсторонней голосовой связи.

Настройка параметров системы

Для настройки различных параметров системы используется панель управления на ней. Сначала нужно зайти в режим изменения параметров, доступ к нему защищен отдельным четырехзначным паролем администратора. Пароль по умолчанию указан в документации, при необходимости его можно изменить. Подтверждением входа в режим настроек будет включение светодиодного индикатора «Set». Поскольку система не имеет возможности просматривать текущие параметры, рекомендуем при настройке вести записи об используемых ячейках, датчиках и режимах. Программирование заключается во вводе команд с цифровой клавиатуры с завершающим знаком »#». Выход из режима настроек происходит по таймауту при отсутствии действий или при нажатии »*» и »#».

Команда 21 позволяет запрограммировать радиобрелки. Всего в системе их может быть пять. Для ввода в систему нужно будет нажимать какую-нибудь кнопку на них. Стираются пульты командой 22, причем сразу все.

За красивыми словами »99 беспроводных зон» скрывается на самом деле возможность записи идентификаторов беспроводных датчиков в 98 ячеек памяти. Для этого нужно выбрать команду 23nn, где nn — номер ячейки, и вызвать срабатывание нужного датчика. Очищать ячейки можно по одной (команда 24nn) или все сразу (команда 25).

Для реализации разных режимов охраны, нужно соответствующим образом настроить зоны (датчики). Для каждого выбирается один из четырех режимов работы: 0 — датчик не вызывает тревоги никогда (полезно, например, для временного отключения датчиков без демонтажа), 1 — датчик вызывает срабатывание в любом режиме охраны, 2 — датчик вызывает тревогу в режиме охраны периметра (например, он может быть установлен вне дома — на сарае или на воротах), 3 — датчик срабатывает в любом режиме, включая «без охраны» (используется для датчиков дыма или протечки). Соответственно команда для настроек выглядят как 26nnm, где nn — номер датчика, m — его режим. Аналогичным образом можно настроить режимы работы и проводных шлейфов. Для этого применяется команда 47nnm, где номера 81 до 88 соответствуют контактам от Z1 до Z8 соответственно.

На экране устройства есть специальные значки для индикации типа датчика. Для указания нужных соответствий применяется команда 60nnt, где nn — номер датчика, а t — его тип. Выбрать здесь можно из следующих вариантов — SOS, огонь (дым), газ, дверь, холл, окно, балкон и периметр. В SMS-сообщениях тип, к сожалению, не указывается, присылают только номер зоны (датчика).

При информировании о взломе телефонным звонком вы можете использовать собственное голосовое сообщение, записанное через команду 37. Его длительность составляет 10 секунд.

Команда 43 используется для сброса настроек контроллера, включая удаление записанных в него телефонных номеров.

Упомянем также команды, с действиями которых разобраться не удалось: команда 27 с добавлением восьми символов используется для изменения «кодирования беспроводного оборудования»; команда 31 как-то связана с внешней сиреной; команды 44, 45 — просмотр и удаление истории событий.

В целом при знакомстве с данным устройством мы столкнулись с характерной для безымянных китайских товаров ситуацией отсутствия точной и полной документации, что не позволило полноценно изучить продукт. Поскольку имя производителя также остается неизвестным (да и нет смысла его разыскивать в данном случае), рассчитывать на его поддержку не получится.

Заключение

Рассмотренный в статье продукт является законченным решением для реализации системы GSM-сигнализации на небольшом объекте. В комплекте идут только два беспроводных датчика, но при необходимости можно расширить их число. Кроме того, можно сразу приобрести вариант с расширенной комплектацией. Упомянем также возможность подключения проводных шлейфов, что может быть интересно тем, у кого они уже установлены или с точки зрения снижения стоимости решения.

Из аппаратных особенностей отметим использование исключительно встроенных антенн, отсутствие датчиков демонтажа, отсутствие возможности подключения внешних исполнительных устройств и интеграции с другими системами автоматизации. Модель не выделяется ни в хорошую, ни в плохую сторону качеством изготовления как контроллера, так и датчиков и других элементов системы. Все описанные в статье функции работали корректно, на протяжении всего тестирования замечаний к надежности работы устройств не было.

Устройство обеспечивает традиционный для данного класса моделей набор возможностей: два режима охраны, управление с панели, радиопультов и телефона, подключение большого количества беспроводных датчиков и проводных шлейфов, выбор для датчиков режима срабатывания, уведомления по SMS. Из дополнительных характеристик отметим встроенную батарею резервного питания, голосовой мониторинг и громкую связь, а также режим подачи сигнала SOS. Впрочем, все это есть в большинстве подобных продуктов.

Неточная и неполная документация затрудняет использование системы, особенно если речь идет о дополнительных функциях. Из ограничений отметим наличие только двух ячеек памяти для номеров телефонов SMS-уведомлений. В то же время, инсталляция и настройка основных параметров работы не должна вызвать проблем у имеющих минимальный опыт в этой области пользователей.

Разница в стоимости по сравнению с аналогичными доступными на локальном рынке решениями достаточно велика в относительном значении. Так что, на наш взгляд, есть смысл обратить внимание на этот продукт. Что касается вариантов использования, то данное оборудование может быть востребовано для установки на таких второстепенных объектах, как гараж или сарай, а вот для квартир или дач лучше подобрать что-то более серьезное.


Это устройство мы получили с помощью интернет-магазина GeekBuying. Рассмотренный комплект беспроводной сигнализации YA-500-GSM можно купить там за $70. Доступны и другие варианты комплектации. logo2014.png
