32Гбайт DDR4 для Intel NUC
В составе мини-ПК, созданных на основе комплекта Intel NUC7i7BNHX1, можно успешно использовать шестнадцатигигабайтные модули Crucial DDR4–2400 SO-DIMM (16GB PC4–19200), получившие наименование CT16G4SFD824A. Подсистема памяти с этими модулями демонстрирует очень высокие скоростные параметры
.
Евгений Рудометов
Для многочисленных поклонников компактных компьютерных систем ряд известных компаний предлагает различные варианты соответствующих наборов, а также отдельных миниатюрных комплектующих. В качестве примера можно привести комплект Intel NUC7i7BNHX1.
Разработчики комплекта Intel NUC7i7BNHX1 предусмотрели возможность использования в его архитектуре до двух модулей памяти SO-DIMM типа DDR4–2133 1.2V с максимальным общим информационным объемом 32 Гбайт. В качестве примера совместимых модулей памяти можно привести Crucial DDR4–2400 SO-DIMM, получившие наименование CT16G4SFD824A (рис. 1).

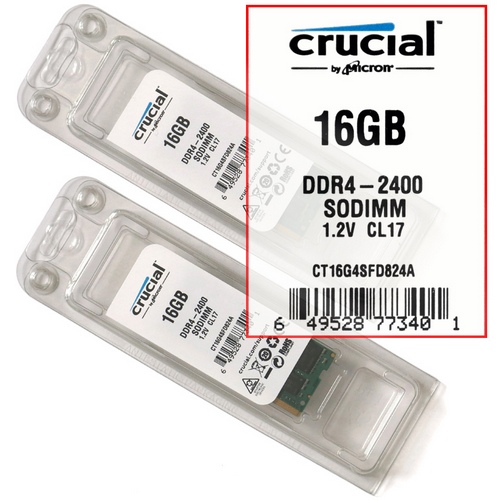

Рис. 1. Модули CT16G4SFD824A в защитных упаковках
Следует напомнить, что Crucial — это бренд компании Micron (Micron Technology, Inc.), являющейся одним из крупнейших мировых производителей NAND и DRAM памяти. Внешний вид модулей оперативной памяти CT16G4SFD824A представлен на рис. 2, основные параметры — в таблице 1.

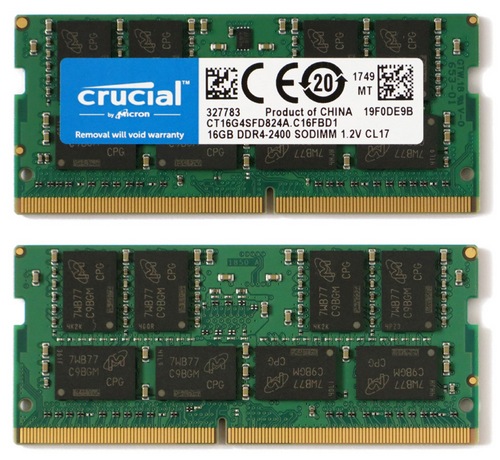

Рис. 2. Модули CT16G4SFD824A (фронтальная и обратная стороны)
Таблица 1. Основные параметры модулей CT16G4SFD824A
| Параметры | Значения |
| Бренд | Crutial |
| Серия | Crutial |
| Тип памяти | DDR4 |
| Форм-фактор модуля | SO-DIMM |
| Информационный объем, Гбайт | 16 |
| Показатель скорости | PC4–19200 |
| Производительность, MT/s | До 2400 |
| Скорость передачи данных, Мбайт/с | До 19200 |
| Латентность | CL17 |
| Буферизация | Unbuffered |
| Поддержка ECC | NON-ECC |
| Напряжение питания, В | 1,2 |
| Гарантия, лет | Limited Lifetime |
Основными элементами каждого модуля CT16G4SFD824A являются шестнадцать одинаковых микросхем, расположенных на обеих сторонах печатной платы модуля. Одна из таких микросхем представлена на рис. 3.

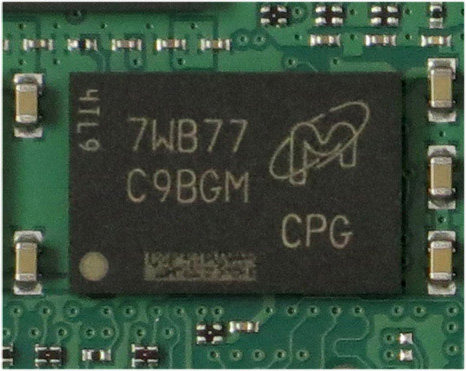

Рис. 3. Одна из микросхем модуля CT16G4SFD824A
Следует отметить, что модули памяти имеют пожизненную гарантию, что свидетельствует о высокой их надежности.
Что же касается скоростных возможностей модулей CT16G4SFD824A (16 GB DDR4–2400 SO-DIMM, PC4–19200, CL=17, Dual Ranked, x8 based, Unbuffered, NON-ECC, 1.2V, 2048Meg x 64), то они были оценены в процессе тестирования в составе мини-ПК, который был создан на основе комплекта Intel NUC7i7BNHX1. Конфигурация системного блока (рис. 4):
- Процессор — Intel Core i7–7567U (микроархитектура Kaby Lake, 2 физических ядра, работающих c 4 потоками на тактовой частоте от 3,5 ГГц до 4,0 ГГц, кэш 4 Мбайт, TDP 28 Вт),
- Материнская плата — Intel NUC7i7BNB,
- Графическая подсистема — встроенная в процессор графика Intel Iris Plus 650,
- Оперативная память — два модуля CT16G4SFD824A (Crucial 16GB DDR4–2400 SO-DIMM),
- Дисковая подсистема — Intel SSD 545s Series 256GB с Intel Optane Memory 16GB,
- Операционная система — Microsoft Windows 10 Enterprise 64-bit.

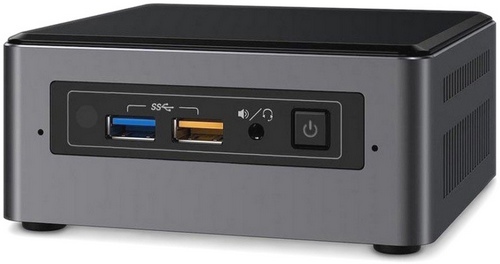

Рис. 4. Системный блок мини-ПК
На рис. 5 приведены два модуля CT16G4SFD824A, установленные в системный блок.
Рис. 5. Два модуля CT16G4SFD824A в системном блоке
Результаты работы подсистемы оперативной памяти иллюстрируют приведенные ниже скриншоты работы тестовых программ Spaccy, AIDA64, PerformanceTest 8.0 (рис. 6 — рис. 9).

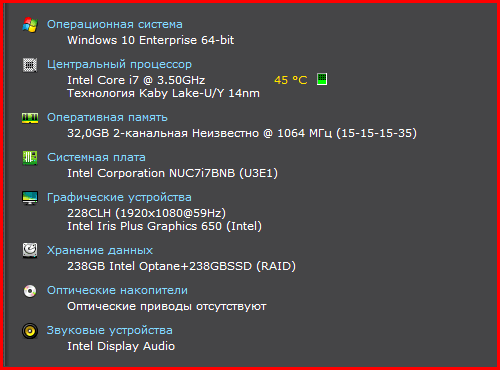

Рис. 6. Конфигурация системы
Рис. 7. Результаты анализа модулей CT16G4SFD824A

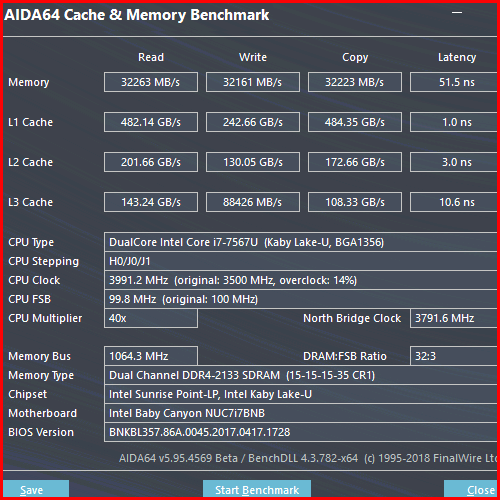

Рис. 8. Результаты теста кэша и памяти

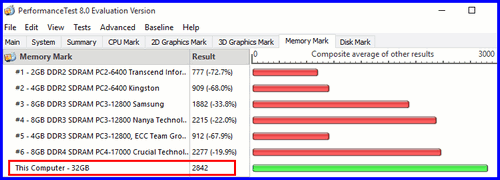

Рис. 9. Сравнительная оценка производительности памяти
Оценивая результаты тестов модулей CT16G4SFD824A (Crucial 16 GB DDR4–2400 SO-DIMM), необходимо отметить, что встроенный в процессор Intel Core i7–7567U контроллер памяти согласно опубликованным спецификациям рассчитан на модули DDR4–2133. Поэтому нет ничего удивительного в том, что в процессе тестирования указанные модули работали в режиме DDR4–2133 (PC4–17000). А для этого режима подсистема памяти мини-ПК, созданная на основе модулей CT16G4SFD824A, продемонстрировала очень высокие скоростные характеристики. Частотный же запас модулей может стать дополнительным ресурсом для их бесперебойной работы в мини-ПК на основе комплекта Intel NUC7i7BNHX1.
