Мини-ПК Intel NUC8i7INHJA

Компания Intel выпустила мини-ПК NUC8i7INHJA с 4-ядерным Intel Core i7–8565U, видеоадаптером AMD Radeon 540X, элементами ОЗУ 8GB, распаянными вместе с интерфейсными компонентами на материнской плате, а также накопителями с предустановленной Microsoft Windows 10 Home

Евгений Рудометов

Отличительной особенностью компактных настольных компьютеров Intel NUC, известных под кодовым именем Islay Canyon и созданных на основе процессоров Intel Core i5–8265U и Intel Core i7–8565U, является наличие видеоадаптера AMD на дискретных элементах. Указанные компактные системы получили общее наименование Intel NUC 8 Mainstream-G mini PC. Два из четырех устройств этой группы являются наборами, два других — полностью укомплектованные системные блоки (мини-ПК). Кроме процессоров и видеоадаптеров, в состав архитектуры мини-ПК входят:

  • микросхемы оперативной памяти, уже распаянные на материнских платах,
  • накопители информации, представленные в разных вариантах и сочетаниях 2,5″ HDD, 2,5″ 3D NAND SSD, M.2 3D NAND SSD, M.2 Intel Optane Memory,
  • предустановленная операционная система (ОС) Microsoft Windows 10 Home с драйверами и необходимыми программами поддержки.

В качестве примера полностью готовых к работе мини-ПК из указанного подмножества новейших Intel NUC можно привести модель Intel NUC8i7INHJA2 (символ »2″ в наименовании означает наличие в комплекте блока питания, снабженного силовым кабелем с вилкой европейского стандарта, эта вилка совместима с розетками российского стандарта). Устройство поставляется в жесткой картонной коробке. Состав комплекта:

  • мини-ПК Intel NUC8i7INHJA2 (далее — мини-ПК Intel NUC8i7INH, рис. 1),
  • блок питания мини-ПК от сети переменного тока (модель PA-1900–32 с входным напряжением 100–240В, выходным напряжением 19В, выходной током до 4,74А), снабженный кабелем с вилкой европейского стандарта,
  • элементы крепления к задней панели монитора/телевизора для создания моноблока,
  • Документация с кратким описанием подключения и безопасного использования мини-ПК, а также описание стандартов и материалов.

NUC8i7INHJA 01

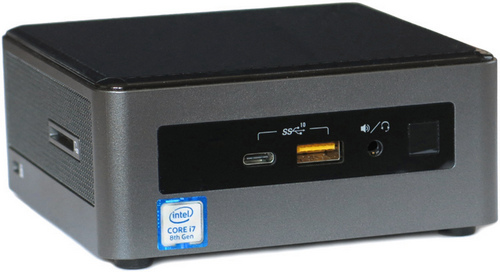

Рис. 1. Мини-ПК NUC8i7INH

Использование энергоэкономичного процессора Intel Core i7–8565U позволило создать компактный компьютер, который характеризуется сравнительно высокой производительностью и функциональностью, что достаточно для решения широкого круга самых разных задач. Основные параметры этого процессора приведены в таблице 1.

Таблица 1. Основные параметры Intel Core i7–8565U

Кодовое имя Whiskey Lake
Сегмент / поколение Intel Core Mobile / 8
Поколение Intel Core 8
Литография, нм 14
Количество ядер/потоков, шт 4/8
Кэш-память, Мбайт 8
Тактовая частота процессора, ГГц Базовая 1,80
Turbo Boost 4,60
Память ОЗУ Объем, Гбайт До 64
Каналов, шт До 2
Тип DDR4 — 2400,
LPDDR3 — 2133
Встроенная в процессор графика Intel UHD 620
Редакция / к-во каналов PCI Express 3.0 / 16
Мощность (TDP), Вт Расчетная 15
Дата выпуска Q3»18

Функциональные возможности мини-ПК Intel NUC8i7INH реализованы с помощью специально разработанной для данного устройства материнской платы Intel NUC8i7INB форм-фактора UCFF (4.0″ × 4.0″) с использованием соответствующих комплектующих.

  • В данном компьютере используется видеоадаптер AMD Radeon 540X (архитектура Polaris) с 2GB GDDR5. Эта карта поддерживает:
  • Видео HDR и MVC для Blu-ray 3D,
  • DirectX 9.3/10/11.3/12, OpenCL 2.0, OpenGL 4.5,
  • Аппаратное декодирование H.264, HEVC, VC-1, MPEG-4, MPEG-2, MVC,
  • AC-3, MPEG1, MP3 (MPEG1 layer 3), MPEG2, AAC, DTS, ATRAC, Dolby Digital+, WMA Pro, DTS-HD,
  • GDDR5 DRAM,
  • HDMI (до 3840×2160 @ 60Hz,  24bpp),
  • Mini DisplayPort (mDP, до 3840×2160 @ 60Hz, 24bpp).
  • Оперативная память представлена распаянными на материнской плате микросхемами LPDDR3 2133 общим объемом 8GB. Это упрощает конструкцию, но исключает возможность расширения объема оперативной памяти.

Поддерживаются проводные и беспроводные интерфейсы.

Функциональная схема мини-ПК Intel NUC8i7INH представлена на рис. 2, технические характеристики — в таблице 2, порты и разъемы мини-ПК Intel NUC8i7INH — на рис. 3.

NUC8i7INHJA 02

Рис. 2. Функциональная схема мини-ПК NUC8i7INH

Таблица 2. Технические характеристики Intel NUC8i7INH

Модель NUC8i7INHJA
Кодовое наименование Islay Canyon
Центральный процессор / разъем Intel Core i7–8565U / FCBGA
Поддерживаемая
оперативная память
Объем 8 Гбайт
Тип LPDDR3–2133 1.2V
Модули Встроенные IC
К-во каналов 2
Bandwidth До 34 GB/s
Поддерживаемые
накопители
SATA 2.5 HDD или 2.5 SSD
M2 2280 (Key M) PCIe x4
SD Micro SDXC с UHS-I
Видео Графика Radeon 540X c 2GB GDDR5
Вывод HDMI 2.0b,
Mini-DP 1.4
Дисплеев До 3 шт
Аудио 7.1audio через HDMI и mDP,
3,5 мм (L+R+mic)
Сетевые средства Ethernet  (10/100/1000 Mb/s),
Intel Dual Band Wireless-AC,
Bluetooth 5,
CIR
Порты ввода/вывода
передней панели
1 USB 3.1 Type C,
1 USB 3.1 Type A,
1 Аудио (3,5 мм)
Порты ввода/вывода
задней панели
2 USB 3.0 Type A,
1 mDP 1.4,
1 HDMI 2.0b,
1 RJ-45
Порты и разъемы
внутренние
2 USB 2.0,
1 SATA 6Gb/s
Напряжение питания на входе, В 19
Размеры корпуса, мм 117 × 112 × 51
Блок питания Внешний блок 90Вт
Операционная система Microsoft Windows 10, 64-bit
Дата выпуска Q2»19
Гарантия, лет 3

NUC8i7INHJA 03-1

NUC8i7INHJA 03-2

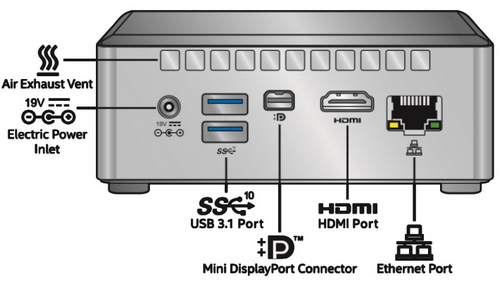

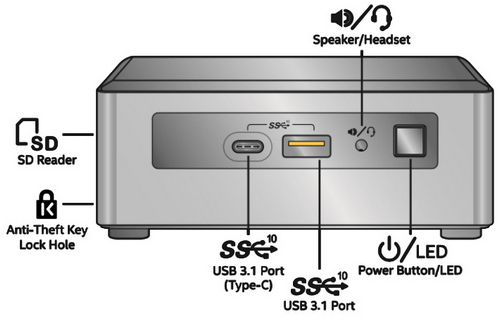

Рис. 3. Порты и разъемы мини-ПК NUC8i7INH

В тестируемом варианте мини-ПК Intel NUC8i7INН энергонезависимое хранение информации осуществляет 2,5-дюймовы накопитель Seagate Video 2.5» HDD 1TB (модель ST1000VT001). Его сравнительно невысокие скоростные характеристики этого HDD призван улучшить устанавливаемый в разъем M.2 комплектный модуль Intel Optane Memory серии M10. Его емкость — 16 Гбайт (модель MEMPEK1J016GA). Этот модуль обладает лучшими параметрами по сравнению со своим предшественником, который применялся в мини-ПК предыдущего поколения. Указанные накопители — на рис. 4.

NUC8i7INHJA 04

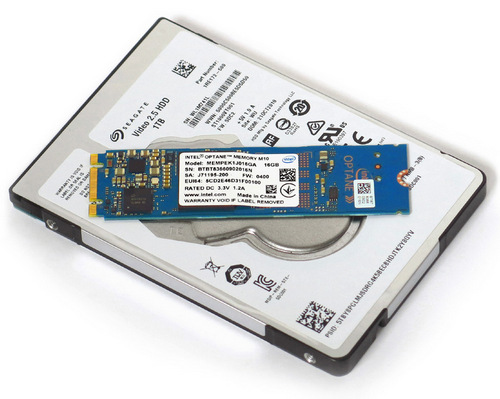

Рис. 4. Накопители мини-ПК NUC8i7INH

Возможности основных подсистем мини-ПК Intel NUC8i7INН были оценены в процессе тестирования. Его конфигурацию составляют следующие основные компоненты (рис. 5):

  • Процессор — Intel Core i7–8565U (литография 14 нм, микроархитектура Whiskey Lake, 4 физических ядра, работающих c 8 потоками, базовая частота — 1,8 ГГц, частота в режиме Turbo Boost — 4,6 ГГц, кэш 8 Мбайт, TDP 15 Вт),
  • Материнская плата — Intel NUC8i7INB,
  • Графическая подсистема — AMD Radeon 540X,
  • Оперативная память — 8GB LPDDR3–2133 1.2V,
  • Дисковая подсистема — 2.5» HDD 1TB + M.2 Intel Optane Memory M10 16GB,
  • Блок питания — внешний компактный блок PA-1900–32 (AC-DC: input — 100–240V/50–60Hz; output — 19V, 4,74А, 90W max),
  • Операционная система — ОС Microsoft Windows 10 Home 64-bit.

NUC8i7INHJA 05

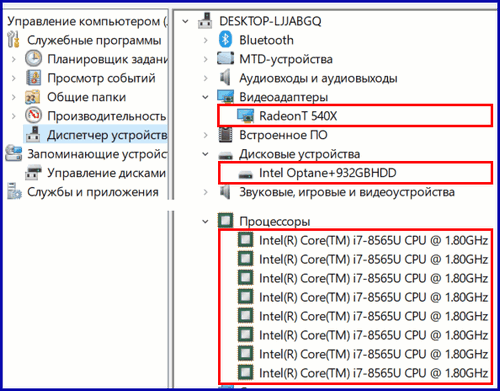

Рис. 5. Конфигурация мини-ПК NUC8i7INH

Основные характеристики процессора и видеоадаптера приведены на рис. 6 и рис. 7.

NUC8i7INHJA 06

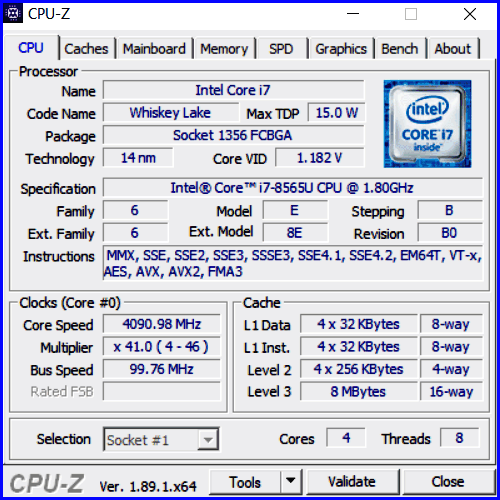

Рис. 6. Характеристики процессора мини-ПК NUC8i7INH

NUC8i7INHJA 07

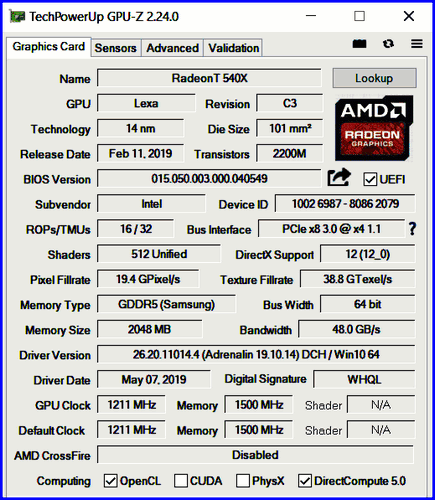

Рис. 7. Характеристики видеоадаптера мини-ПК NUC8i7INH

На рис. 8 приведена оценка производительности процессора мини-ПК Intel NUC8i7INН, выполненная программой CPU-Z. А в таблице 3 приведены результаты тестирования процессоров Intel Core i7–8565U и Intel Core i7–7567U, а также видеосредств (по тестам PassMark Software, численные оценки зависят от версии тестового пакета, версий ОС, драйверов, BIOS).

NUC8i7INHJA 08

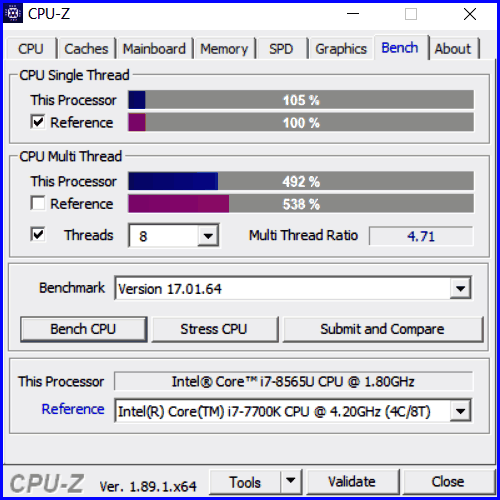

Рис. 8. Оценка производительности процессора мини-ПК NUC8i7INH
программой CPU-Z

Tаблица 3.    Оценки производительности
процессоров и видеосредств мини-ПК NUC

Модели
Intel Core
Кол-во ядер, шт Частота,
ГГц
CPU
Mark
G2D
Mark
G3D
Mark
I7–8565U 4 1.80 11059 674 2091
i7–7567U 2 3.50 6280 671 1829

На рис. 9 приведена оценка производительности подсистемы оперативной памяти мини-ПК Intel NUC8i7INН, выполненная программой AIDA64.

NUC8i7INHJA 09

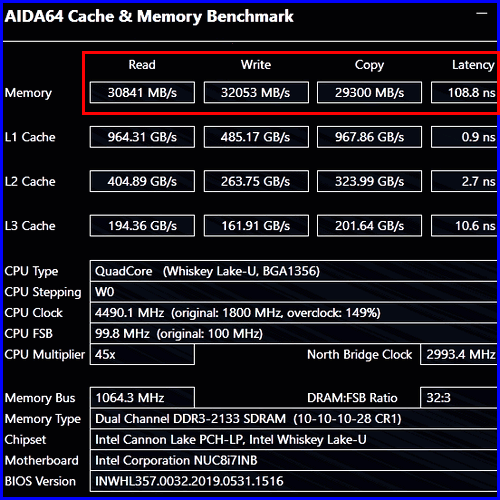

Рис. 9. Оценка подсистемы оперативной памяти

За энергонезависимое хранение информации отвечает дисковая подсистема, представленная, как уже отмечалось выше, 2,5-дюймовым HDD 1TB. Его возможности улучшены использованием модуля M.2 Intel Optane Memory M10 16GB. Этот модуль обеспечивает эффективное кэширование операций чтения и записи. Память Intel Optane является интеллектуальным адаптивным ускорителем системы для компьютеров с современными процессорами, начиная с Intel Core 7-го поколения. Использование в компьютерах такой памяти обеспечивает высокое быстродействие систем с накопителями большой емкости, представленных HDD, приближая их скоростные характеристики к накопителям SSD.

Оценка емкостных параметров данной дисковой подсистемы, выполненная стандартными средствами ОС Microsoft Windows 10 Home 64-bit, представлена на рис. 10.

NUC8i7INHJA 10

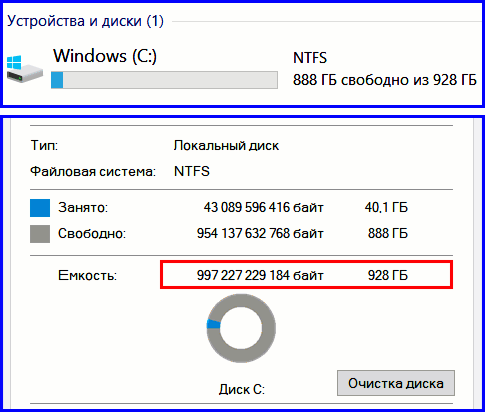

Рис. 10. Емкостные параметры дисковой подсистемы

Для оценки производительности дисковой подсистемы использовались программы CrystalDiskMark, ATTO Disk Benchmark, AS SSD Benchmark. Результаты их работы приведены на рис. 11 и рис. 12.

NUC8i7INHJA 11

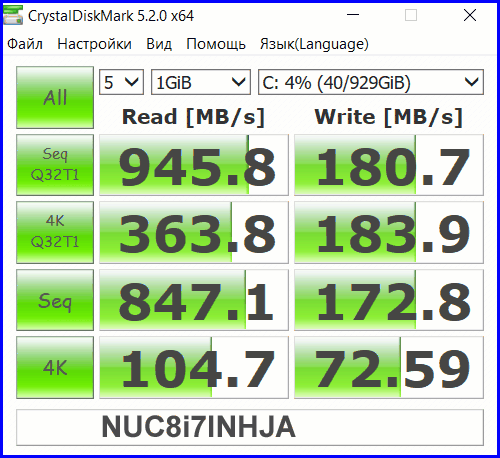

Рис. 11. Оценка скоростных параметров, выполненная CrystalDiskMark

NUC8i7INHJA 12

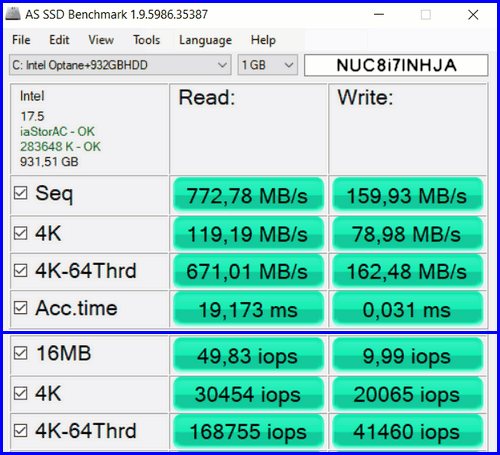

Рис. 12. Оценка скоростных параметров, выполненная AS SSD Benchmark

Как следует из полученных результатов тестирования, модуль Intel Optane Memory M10 16GB значительно повысил скорости операций чтения/записи жесткого диска, как в последовательных, так и в случайных операциях. Особенно сильно это сказывается на часто используемых файлах, размещенных в конце дискового пространства HDD, где, кстати, скорости последовательных операций уменьшаются в два раза.

Необходимо отметить, что эффективная работа HDD в связке с подобными ускорителями основана на кэшировании в указанном модуле файлов, непрерывно отбираемых в автоматическом режиме соответствующими программными средствами, реализующими специальные алгоритмы. При этом доступное пространство для кэширования пропорционально емкости используемого модуля. Однако в системном и пользовательском ПО преобладают сравнительно небольшие файлы. Их размеры много меньше информационного пространства даже младшей модели, используемой в мини-ПК Intel NUC8i7INН. Именно это обстоятельство и объясняет высокую эффективность связки HDD и Intel Optane Memory в реальных условиях выполнения широкого спектра задач. При этом более емкие модули обеспечивают еще более впечатляющие результаты.

В заключение необходимо отметить, что полученные результаты тестирования подтверждают сравнительно высокую производительность подсистем мини-ПК Intel NUC8i7INН. С учетом проводных и беспроводных интерфейсов это обеспечивает возможность решения широкого круга задач.
