Видеокарта Zotac Gaming GeForce RTX 4060 Twin Edge OC White Edition (8 ГБ): небольшие размеры, тихий кулер, белый окрас28.06.2024 09:15

Объект исследования: серийно выпускаемый ускоритель трехмерной графики (видеокарта) Zotac Gaming GeForce RTX 4060 Twin Edge OC White Edition 8 ГБ 128-битной GDDR6

Кратко о главном

Рынок видеокарт находится в штиле: вскоре ожидается анонс новых поколений графических процессоров, который непременно скажется на ценах текущего поколения карт. Шторм начнется уже после реального выхода на рынок новых продуктов.

А пока рынок всё еще переваривает снижение беспошлинного лимита на ввоз в РФ частных отправлений до 200 евро. Да, с апреля 2024-го рублевые цены поднялись, но те, кто до сих пор покупают дискретные видеокарты, уже успели адаптироваться к ценникам в районе ста тысяч рублей. Безусловно, мало кто может себе позволить отдать такие деньги только за видеокарту (а еще остальные компоненты ПК обойдутся в сумме примерно во столько же), однако топовые продукты изначально нацелены на фанатов и энтузиастов и не выпускаются столь же массово, как бюджетные комплектующие. А сегодня речь у нас пойдет как раз о представителе массового сегмента, к которому относится GeForce RTX 4060. И изучим мы продукт компании Zotac, чьи образцы сейчас попадают к нам крайне редко.

Перед демонстрацией детальных тестов мы приводим краткие сведения о производительности семейства, к которому относится конкретный исследуемый ускоритель, а также его соперников. Все это нами субъективно оценивается по шкале из семи градаций.

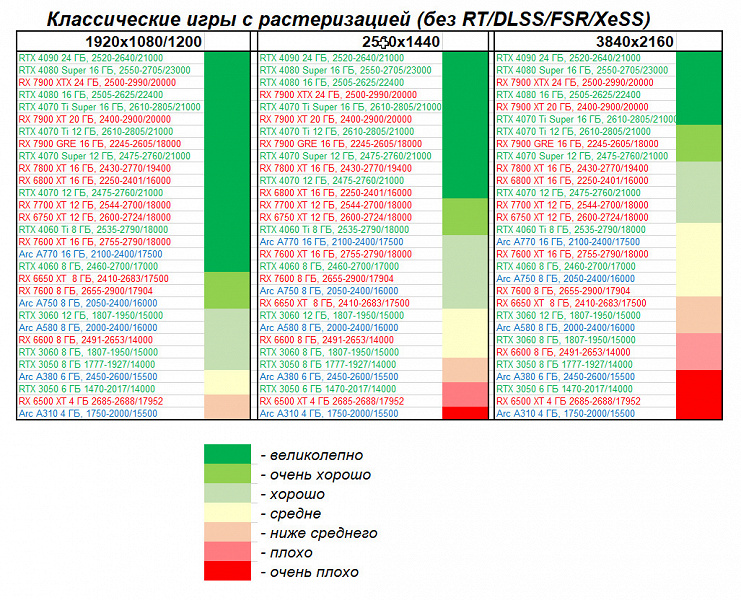

Игры без использования трассировки лучей (классическая растеризация):

В целом GeForce RTX 4060 будет обеспечивать отменный комфорт во всех играх с максимальными настройками графики при отключенных трассировке лучей и технологиях масштабирования в разрешении Full HD, удастся приемлемо поиграть и в разрешении 2.5K, но для сохранения комфорта в ряде игр, возможно, придется понижать качество графики. Ближайшие конкуренты — AMD Radeon RX 7600 (чуть отстает), Radeon RX 7600 XT и Intel Arc A770 (опережают GeForce RTX 4060).

Что касается карты Zotac, то она лишь чуть-чуть быстрее референсной за счет немного поднятых частот работы GPU.

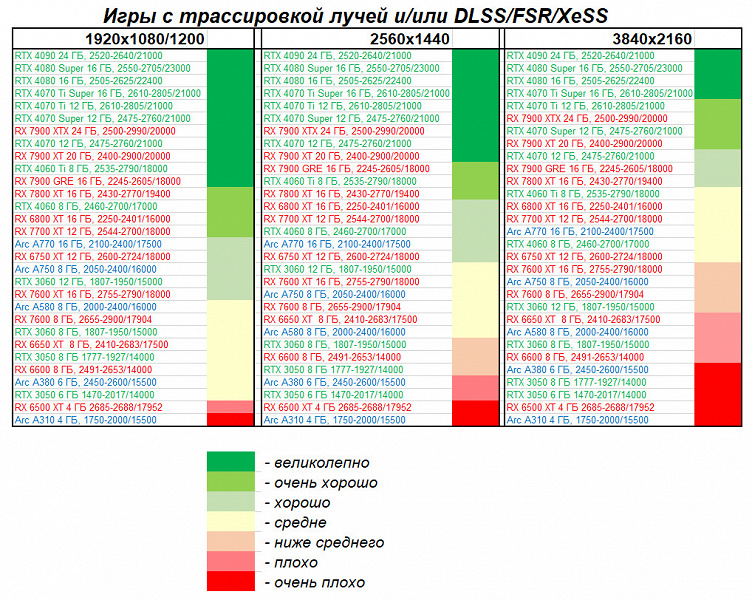

Игры с использованием трассировки лучей и DLSS/FSR/XeSS:

C учетом падения производительности при активации в играх трассировки лучей (при этом появляется всё больше и больше игр с поддержкой Nvidia DLSS 3, а эта технология масштабирования позволяет резко поднять производительность, в том числе компенсируя падение от включения RT), а также того факта, что у видеокарт Radeon падение FPS более драматичное, ускоритель GeForce RTX 4060 смотрится чуть лучше, уже не проигрывая Intel Arc A770 и Radeon RX 7600 XT. В целом, в играх с трассировкой лучей и DLSS 3 тот же GeForce RTX 4060 может обеспечить хороший комфорт в разрешении Full HD (1080p) и приемлемую производительность в 2.5K (опять же, в некоторых играх придется понижать настройки графики).

Характеристики карты

Компания Zotac International (торговая марка Zotac) основана в 2006 году в Гонконге. Является второй дочерней структурой старейшего производителя всевозможного оборудования для компьютерной техники PC Partner (первой является компания Sapphire Technology). PC Partner владеет 100% активов компании Zotac (в отличие от Sapphire, где у PC Partner лишь небольшая доля). Штаб-квартира в Гонконге, производство в Китае. На рынке в России — с 2006 года.

Zotac Gaming GeForce RTX 4060 Twin Edge OC White Edition 8 ГБ 128-битной GDDR6
Параметр	Значение	Номинальное значение (референс)
GPU	GeForce RTX 4060 (AD107)
Интерфейс	PCI Express x8 4.0
Частота работы GPU (ROPs), МГц	2490(Boost)—2760(Max)	2460(Boost)—2700(Max)
Частота работы памяти (физическая (эффективная)), МГц	2125 (17000)	2125 (17000)
Ширина шины обмена с памятью, бит	128
Число вычислительных блоков в GPU	24
Число операций (ALU/CUDA) в блоке	128
Суммарное количество блоков ALU/CUDA	3072
Число блоков текстурирования (BLF/TLF/ANIS)	96
Число блоков растеризации (ROP)	48
Число блоков Ray Tracing	24
Число тензорных блоков	96
Размеры, мм	222×122×41	250×110×40
Количество слотов в системном блоке, занимаемые видеокартой	2	2
Цвет текстолита	черный	черный
Энергопотребление пиковое в 3D, Вт	130	115
Энергопотребление в режиме 2D, Вт	30	30
Энергопотребление в режиме «сна», Вт	11	11
Уровень шума в 3D (максимальная нагрузка), дБА	29,2	32,0
Уровень шума в 2D (просмотр видео), дБА	18,0	18,0
Уровень шума в 2D (в простое), дБА	18,0	18,0
Видеовыходы	1×HDMI 2.1, 3×DisplayPort 1.4a	1×HDMI 2.1, 3×DisplayPort 1.4a
Поддержка многопроцессорной работы	нет
Максимальное количество приемников/мониторов для одновременного вывода изображения	4	4
Питание: 8-контактные разъемы	1	1
Питание: 6-контактные разъемы	0	0
Питание: 16-контактные разъемы	0	0
Вес карты с комплектом поставки (брутто), кг	1,0	1,3
Вес карты чистый (нетто), кг	0,63	0,9
Максимальное разрешение/частота, DisplayPort	3840×2160@144 Гц, 7680×4320@60 Гц
Максимальное разрешение/частота, HDMI	3840×2160@144 Гц, 7680×4320@60 Гц
Розничные предложения карты Zotac

Память

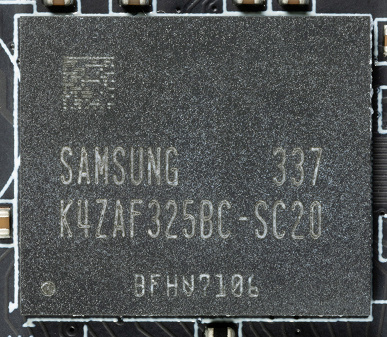

Карта имеет 8 ГБ памяти GDDR6 SDRAM, размещенной в 4 микросхемах по 16 Гбит на лицевой стороне PCB. Микросхемы памяти Samsung рассчитаны на номинальную частоту работы в 2500 (20000) МГц.

Особенности карты и сравнение с Gigabyte Aorus GeForce RTX 4060 Elite 8G (8 ГБ)

Zotac Gaming GeForce RTX 4060 Twin Edge OC White Edition (8 ГБ)	Gigabyte Aorus GeForce RTX 4060 Elite 8G (8 ГБ)

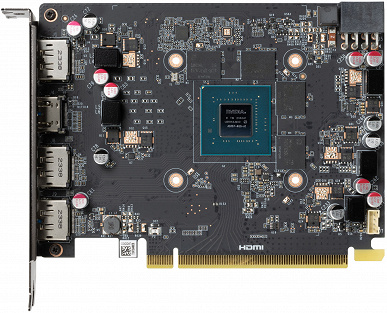

вид спереди

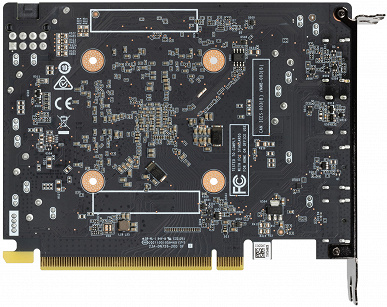

вид сзади

Мы сравниваем с аналогичной моделью иного производителя по простой причине: референс-карты Nvidia у нас нет, а первой картой на базе GeForce RTX 4060 в наших обзорах была карта Gigabyte. Мы видим, что PCB значительно отличаются по размерам (на них используются совершенно разные по габаритам системы охлаждения), также претерпела изменения и разводка схем питания.

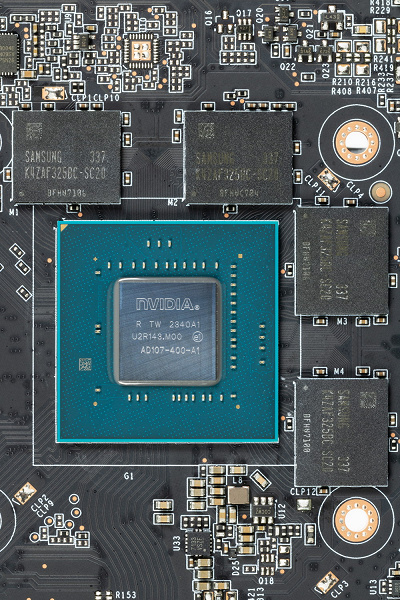

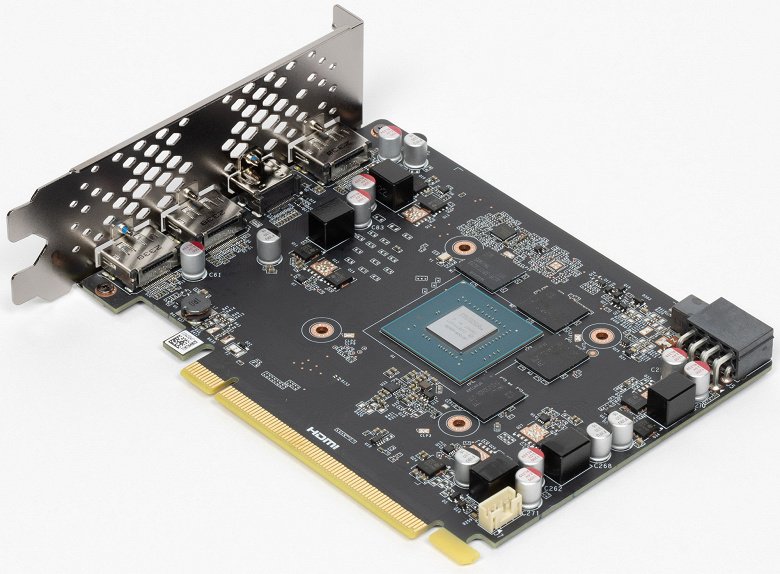

Ядро имеет маркировку AD107, дата выпуска — 40-я неделя 2023 года.

Суммарное количество фаз питания у карты Zotac — 5 (4+1).

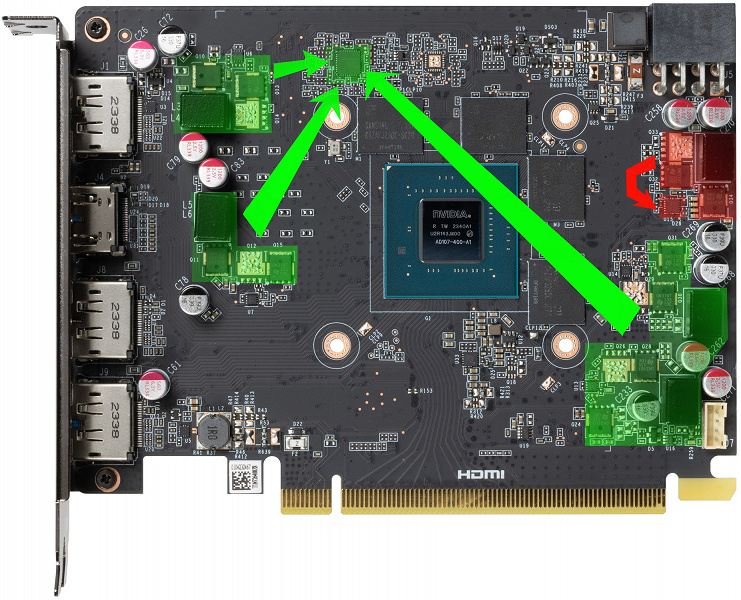

Зеленым цветом отмечена схема питания ядра, красным — памяти. Все ШИМ-контроллеры расположены на лицевой стороне PCB.

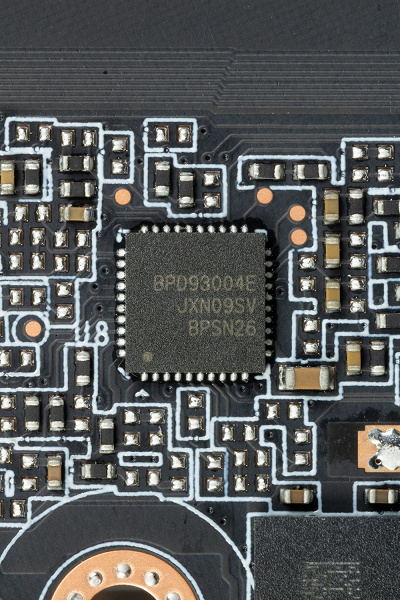

4 фазами питания ядра управляет ШИМ-контроллер BPD93004E (Bright Power Semiconductor). Он рассчитан максимум на 12 фаз (аналог uPI uP9512R).

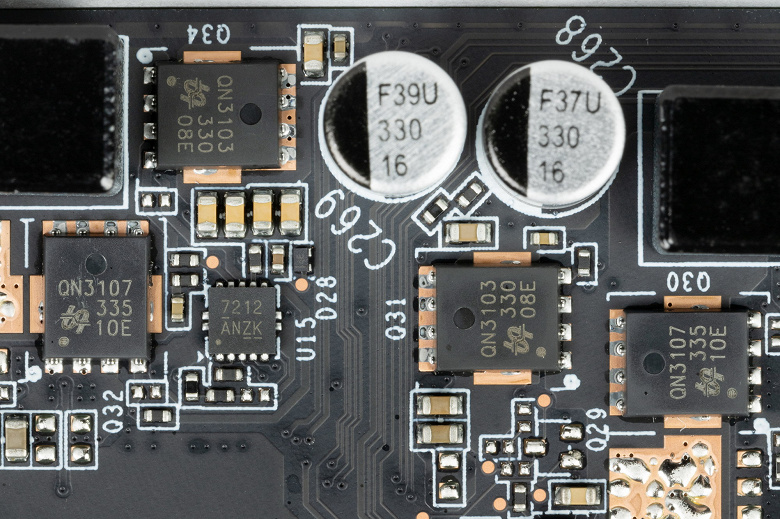

Питанием микросхем памяти управляет ШИМ-контроллер под ОЕМ-маркировкой 7212 (On Semi).

В преобразователе питания ядра и памяти используются не транзисторные сборки DrMOS, а наборы полевых МОП-транзисторов uPI Semi (ex-Ubiq): QN3107/3103 (до 70 A).

Отдельного контроллера для мониторинга (отслеживания напряжений и температур) нет: все эти функции возложены на сам GPU. Подсветка у карты неуправляемая, поэтому соответствующего контроллера тоже нет.

Штатные частоты памяти равны референсным значениям. А вот Boost- и максимальное значение частот ядра чуть повышены относительно референсных: на 1,2% и 2,2% соответственно. Это обеспечило карте Zotac прирост производительности в среднем 1,5% (по сути, он не ощущается).

Энергопотребление карты Zotac в тестах доходило до 130 Вт.

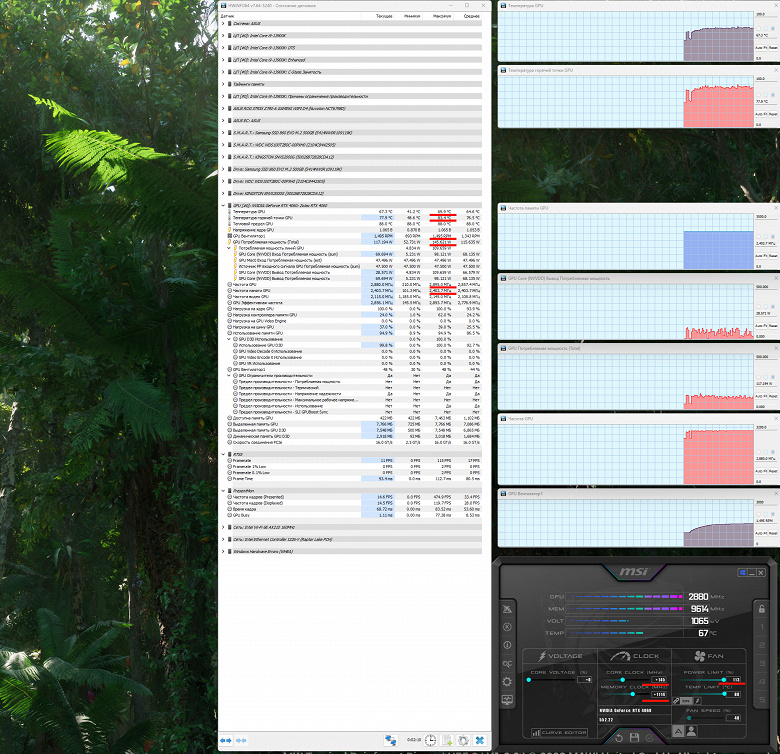

Учитывая, что данной карте позволено поднять лимит потребления на 13%, я попробовал ручной разгон, получив максимальные эффективные частоты работы 2895/19224 МГц (поднимать можно хоть и до 3000/20500 МГц, но драйверами они будут снижены до указанных). Это дало реальный прирост производительности чуть выше 5% в среднем.

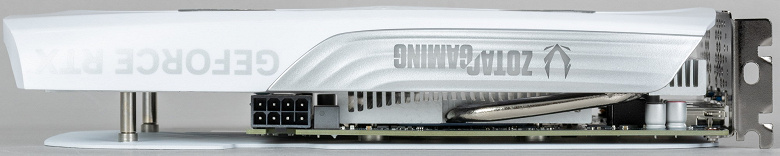

Питание на карту Zotac подается через обычный 8-контактный разъем стандарта PCIe 2.0.

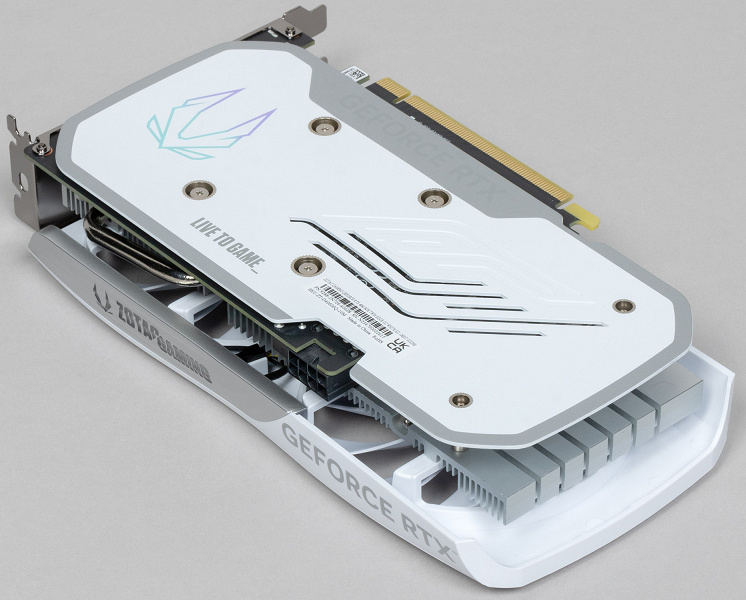

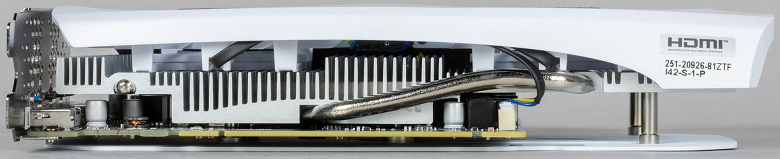

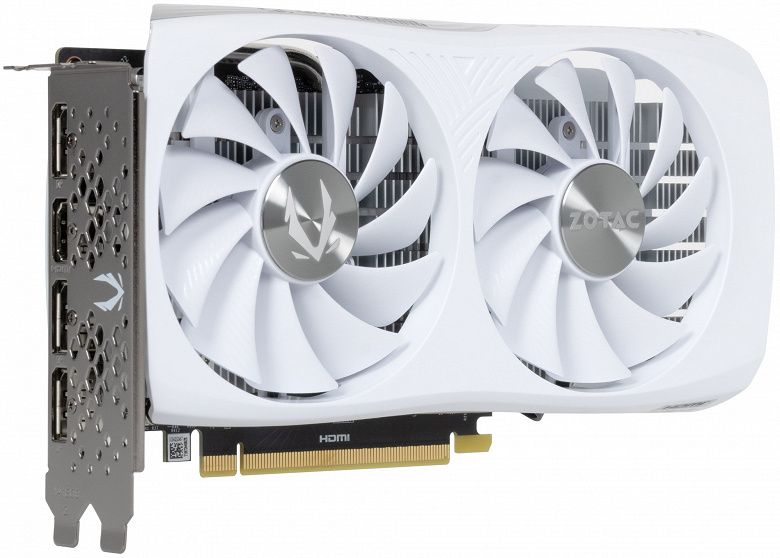

Габариты данной карты в целом невелики, толщина составляет 4,1 см, так что видеокарта занимает 2 слота в системном блоке.

Карта имеет стандартный набор видеовыходов: три DP 1.4a и один HDMI 2.1.

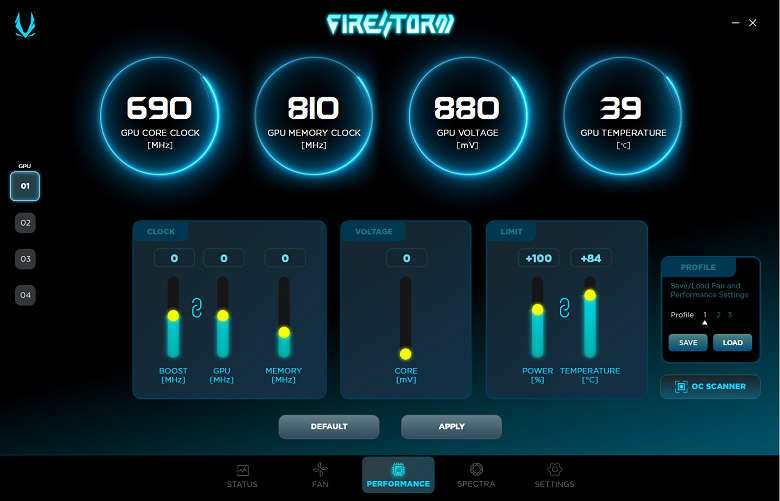

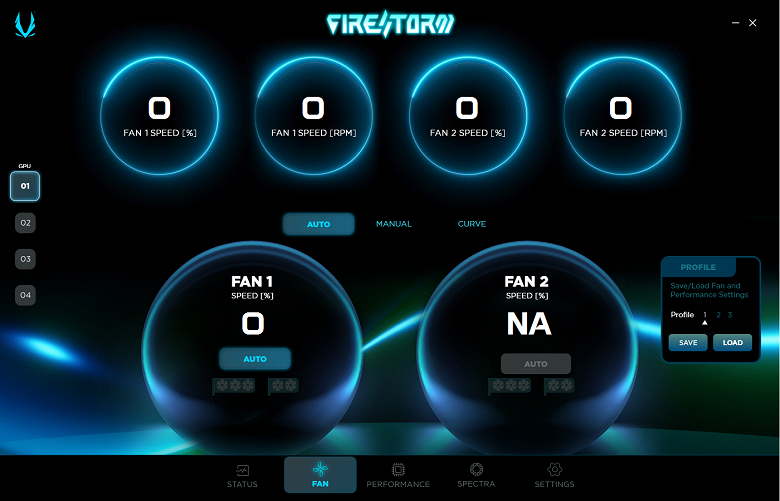

Управление работой карты обеспечивается с помощью фирменной утилиты Zotac FireStorm.

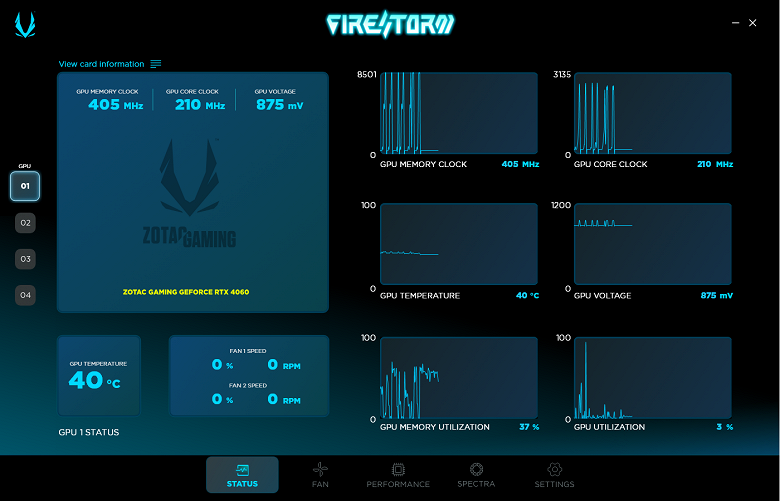

Утилита предоставляет управление вентиляторами, частотами работы карты, напряжением ядра, мониторинг.

Нагрев и охлаждение

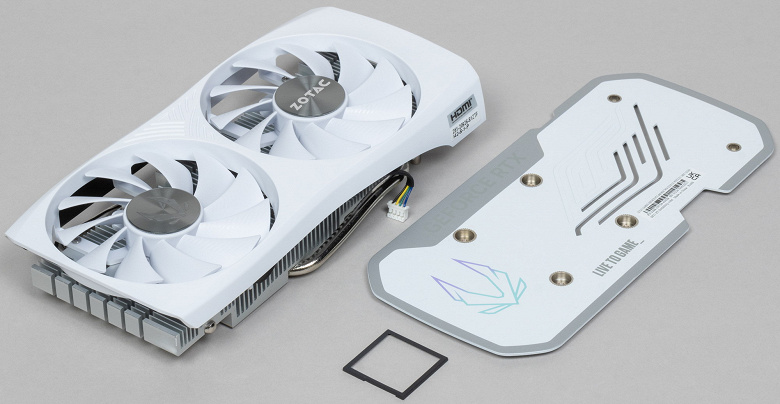

Основой СО является небольшой пластинчатый алюминиевый радиатор с одной тепловой трубкой, впрессованной непосредственно в подошву прямого контакта с GPU и идущей зигзагом поперек радиатора.

Этот же радиатор служит охладителем и для микросхем памяти через термоинтерфейс. Компоненты преобразователей питания VRM — без охлаждения.

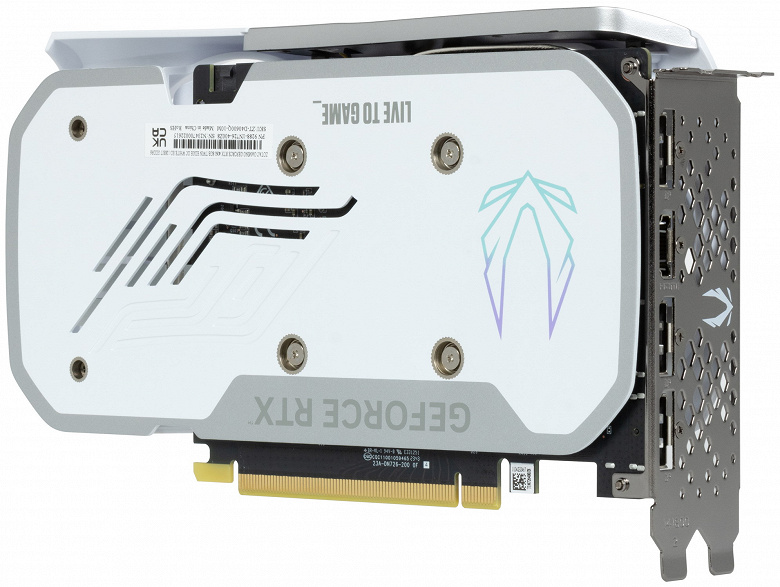

Задняя пластина выполнена из пластика и служит лишь элементом защиты PCB.

Поверх радиатора установлен кожух с двумя вентиляторами ∅90 мм.

Остановка вентиляторов при малой нагрузке происходит, если температура GPU опускается ниже 50 градусов. При запуске ПК вентиляторы работают, однако после загрузки видеодрайвера идет опрос рабочей температуры, и они выключаются. Ниже есть видеоролик на эту тему.

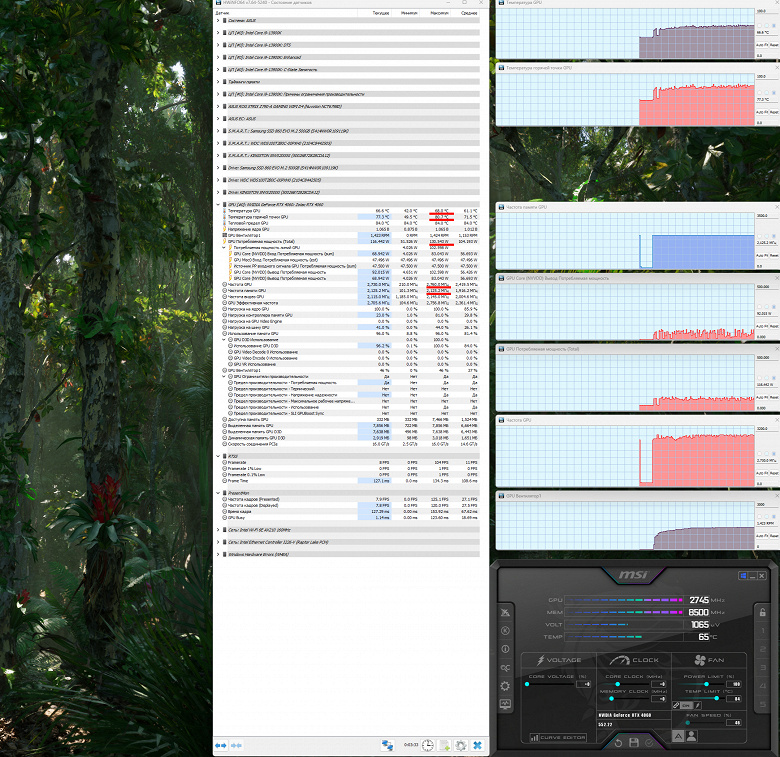

Мониторинг температурного режима:

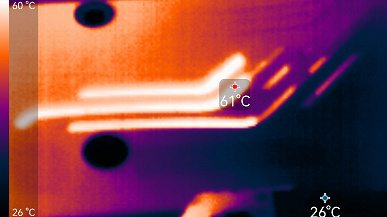

После 2-часового прогона под нагрузкой максимальная температура ядра не превысила 68 градусов, самой горячей точки (hot spot) — 81 °C, что является неплохим результатом для видеокарт такого уровня. Энергопотребление карты доходило до 130 Вт.

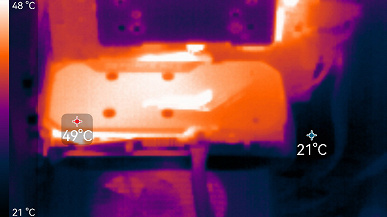

Мы засняли и ускорили в 50 раз 8-минутный прогрев

Максимальный нагрев наблюдался в центральной части PCB.

При ручном разгоне параметры работы карты менялись мало.

После прогона под нагрузкой максимальная температура ядра не превысила 70 градусов, самой горячей точки (hot spot) — 83 °C. Энергопотребление карты поднялось до 146 Вт.

Шум

Методика измерения шума подразумевает, что помещение шумоизолировано и заглушено, снижены реверберации. Системный блок, в котором исследуется шум видеокарт, не имеет вентиляторов, не является источником механического шума. Фоновый уровень 18 дБА — это уровень шума в комнате и уровень шумов собственно шумомера. Измерения проводятся с расстояния 50 см от видеокарты на уровне системы охлаждения.

Режимы измерения:

• Режим простоя в 2D: загружен интернет-браузер с сайтом iXBT.com, окно Microsoft Word, ряд интернет-коммуникаторов
• Режим 2D с просмотром фильмов: используется SmoothVideo Project (SVP) — аппаратное декодирование со вставкой промежуточных кадров
• Режим 3D с максимальной нагрузкой на ускоритель: используется тест FurMark

Оценка градаций уровня шума следующая:

• менее 20 дБА: условно бесшумно
• от 20 до 25 дБА: очень тихо
• от 25 до 30 дБА: тихо
• от 30 до 35 дБА: отчетливо слышно
• от 35 до 40 дБА: громко, но терпимо
• выше 40 дБА: очень громко

В режиме простоя в 2D температура была не выше 33 °C, вентиляторы не работали, уровень шума был равен фоновому — 18 дБА.

При просмотре фильма с аппаратным декодированием ничего не менялось.

В режиме максимальной нагрузки в 3D температура достигала 68/81 °C (ядро/hot spot). Вентиляторы при этом раскручивались до 1424 оборотов в минуту, шум вырастал до 29,2 дБА: это тихо.

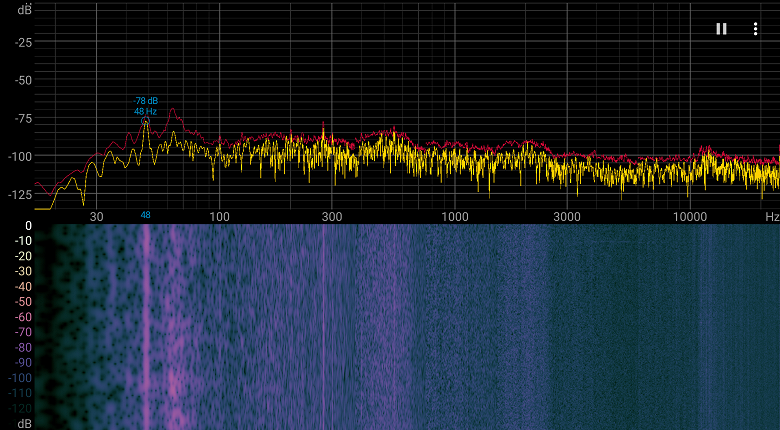

Аудиозапись шума — здесь. Спектрограмма шума проблем не выявила:

Подсветка

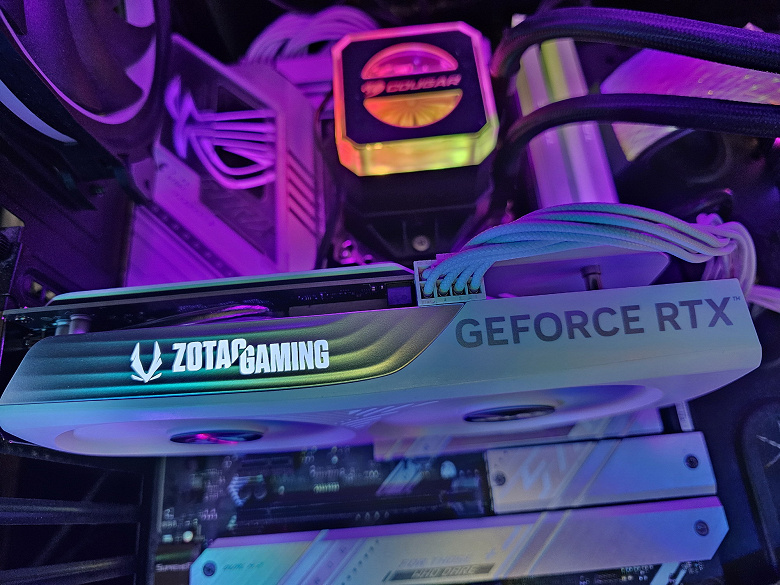

Карта имеет очень скромную подсветку логотипа на верхнем торце карты.

Подсветка однотонная, неуправляемая и неотключаемая.

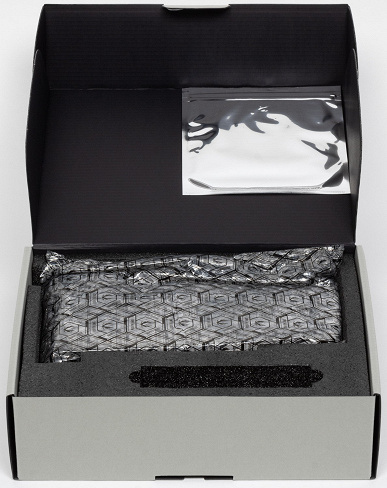

Комплект поставки и упаковка

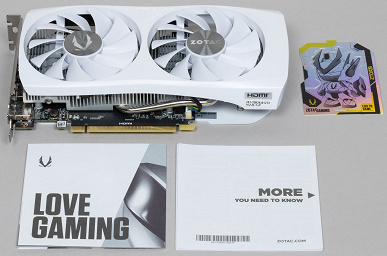

В комплекте поставки кроме самой карты есть только краткая инструкция и фирменный картонный сувенир.

Результаты тестирования, конфигурация

Список инструментов тестирования

Во всех игровых тестах использовалось максимальное качество графики в настройках.

• Marvel«s Spider-Man Miles Morales (Insomniac Games/Sony Interactive)
• Cyberpunk 2077 (Софтклаб/CD Projekt RED), патч 2.01 (сентябрь 2023 г.)
• God of War (Sony IE/Sony IE)
• Call of Duty: Modern Warfare II (Infinity Ward/Activision)
• Alan Wake 2 (Remedy/Epic Games)
• Ratchet and Clank: Rift Apart (Insomniac Games/Sony/Софтклаб)
• A Plague Tale: Requiem (Asobo Studio/Focus Entertainment)
• Hogwarts Legacy (Avalance Software/Warner Bros)
• Avatar: Frontiers of Pandora (Ubisoft)
• Atomic Heart (Mundfish/VK)

Стандартные результаты тестов без использования аппаратной трассировки лучей в разрешениях 1920×1080, 2560×1440 и 3840×2160

Результаты тестов со включенной аппаратной трассировкой лучей и/или DLSS/FSR/XeSS в разрешениях 1920×1080, 2560×1440 и 3840×2160

Рейтинг iXBT.com

Рейтинг ускорителей iXBT.com демонстрирует нам функциональность видеокарт друг относительно друга и представлен в двух вариантах:

Рейтинги приведены суммарно для всех трех разрешений.

1. Вариант рейтинга iXBT.com без включения RT

Рейтинг составлен по всем тестам без использования технологий трассировки лучей. Этот рейтинг нормирован по наиболее слабому ускорителю из группы карт — Arc A310 (то есть сочетание скорости и функций Arc A310 приняты за 100%). Рейтинги ведутся по 30 регулярно исследуемым нами видеокартам в рамках проекта Лучшая видеокарта месяца. В данном случае из общего списка выбрана группа карт для анализа, в которую входят GeForce RTX 4060 и его конкуренты.

№	Модель ускорителя	Рейтинг iXBT.com	Рейтинг полезности	Цена, руб.
14	Arc A770 16 ГБ, 2100—2400/17500	559	151	37 000
15	RX 7600 XT 16 ГБ, 2755—2790/18000	535	134	40 000
16	Zotac RTX 4060 Twin Edge 8 ГБ, разгон до 2895/19224	520	153	34 000
17	Zotac RTX 4060 Twin Edge 8 ГБ, 2490—2760/17000	499	147	34 000
18	RTX 4060 8 ГБ, 2460—2700/17000	490	148	33 000
19	RX 7600 8 ГБ, 2655—2900/17904	477	154	31 000
21	RX 6650 XT 8 ГБ, 2410—2683/17500	468	134	35 000
22	RTX 3060 12 ГБ, 1807—1950/15000	420	140	30 000

В классических играх без трассировки лучей GeForce RTX 4060 оказался между конкурентами Radeon RX 7600 и Radeon RX 7600 XT, однако в лидерах — Arc A770. Карта Zotac из-за фабричного разгона выдает чуть более высокий результат.

1. Вариант рейтинга iXBT.com с включением RT/DLSS/FSR/XeSS

Рейтинг составлен по 9 тестам, в которых используется технология трассировки лучей и одновременно технология Nvidia DLSS, AMD FSR или Intel XeSS. Этот рейтинг нормирован по самому слабому ускорителю — Arc A310 (то есть сочетание скорости и функций Arc A310 приняты за 100%).

№	Модель ускорителя	Рейтинг iXBT.com	Рейтинг полезности	Цена, руб.
12	Zotac RTX 4060 Twin Edge 8 ГБ, разгон до 2895/19224	1145	337	34 000
14	Zotac RTX 4060 Twin Edge 8 ГБ, 2490—2760/17000	1103	324	34 000
15	RTX 4060 8 ГБ, 2460—2700/17000	1084	329	33 000
16	Arc A770 16 ГБ, 2100—2400/17500	997	270	37 000
18	RX 7600 XT 16 ГБ, 2755—2790/18000	779	195	40 000
20	RTX 3060 12 ГБ, 1807—1950/15000	729	243	30 000
21	RX 7600 8 ГБ, 2655—2900/17904	661	213	31 000
22	RX 6650 XT 8 ГБ, 2410—2683/17500	631	180	35 000

Поддержка DLSS 3.0 в трех тестовых играх подняла рейтинг нового ускорителя, и от GeForce RTX 4060 отстал даже Arc A770 (тем более — Radeon RX 7600/7600 XT). Так что GeForce RTX 4060 лидирует в своей ценовой группе.

Рейтинг полезности

Рейтинг полезности тех же карт получается, если показатель предыдущего рейтинга разделить на цены соответствующих ускорителей. Для расчета рейтинга полезности использованы розничные цены на июнь 2024 года.

1. Вариант рейтинга полезности без включения RT

№	Модель ускорителя	Рейтинг полезности	Рейтинг iXBT.com	Цена, руб.
04	RX 7600 8 ГБ, 2655—2900/17904	154	477	31 000
05	Zotac RTX 4060 Twin Edge 8 ГБ, разгон до 2895/19224	153	520	34 000
07	Arc A770 16 ГБ, 2100—2400/17500	151	559	37 000
08	RTX 4060 8 ГБ, 2460—2700/17000	148	490	33 000
11	Zotac RTX 4060 Twin Edge 8 ГБ, 2490—2760/17000	147	499	34 000
14	RTX 3060 12 ГБ, 1807—1950/15000	140	420	30 000
15	RX 7600 XT 16 ГБ, 2755—2790/18000	134	535	40 000
16	RX 6650 XT 8 ГБ, 2410—2683/17500	134	468	35 000

В рейтинге полезности почти все актуальные конкуренты этой группы (GeForce RTX 4060, Radeon RX 7600, Arc A770) сейчас очень близки, заметно отстает лишь Radeon RX 7600 XT (его цены еще не пришли в адекватное состояние). Однако данный рейтинг отражает производительность в классических играх, без RT и технологий масштабирования.

1. Вариант рейтинга полезности с включением RT

№	Модель ускорителя	Рейтинг полезности	Рейтинг iXBT.com	Цена, руб.
19	Zotac RTX 4060 Twin Edge 8 ГБ, разгон до 2895/19224	337	1145	34 000
21	RTX 4060 8 ГБ, 2460—2700/17000	329	1084	33 000
20	Zotac RTX 4060 Twin Edge 8 ГБ, 2490—2760/17000	324	1103	34 000
26	Arc A770 16 ГБ, 2100—2400/17500	270	997	37 000
22	RTX 3060 12 ГБ, 1807—1950/15000	243	729	30 000
06	RX 7600 8 ГБ, 2655—2900/17904	213	661	31 000
05	RX 7600 XT 16 ГБ, 2755—2790/18000	195	779	40 000
09	RX 6650 XT 8 ГБ, 2410—2683/17500	180	631	35 000

Если же задействовать трассировку лучей и, опять же, DLSS 3, то для GeForce RTX 4060 картина становится гораздо лучше, в своей группе этот ускоритель начинает лидировать с большим отрывом (и карта Zotac вместе с ним).

Выводы

Zotac Gaming GeForce RTX 4060 Twin Edge OC White Edition (8 ГБ) — очень интересное решение из среднебюджетного сегмента. Карта имеет относительно компактные размеры: 22×12 см в плане, занимает два слота в системном блоке. Использованный кулер — тихий и эффективный. Карта может потреблять до 146 Вт при ручном разгоне и имеет стандартный 8-контактный разъем питания. Наружные части карты имеют приятную белую окраску, что хорошо смотрится в белых корпусах ПК, а вот ярко-белая подсветка логотипа на торце карты не отключается. Видеокарта имеет стандартный набор видеовыходов: три DP 1.4a и один HDMI 2.1.

Производитель декларирует наличие 3-летней гарантии на эту карту.

В целом GeForce RTX 4060 подходит для игры в разрешении 1080p с максимальным качеством графики без трассировки лучей и может обеспечить приемлемый комфорт в играх с поддержкой RT и DLSS/FSR/XeSS в том же разрешении.

Все карты поколения GeForce RTX 40 поддерживают стандарт HDMI 2.1, позволяющий выводить 4K-изображение со 120 FPS или 8K-разрешение при помощи одного кабеля, а также поддерживают аппаратное декодирование видеоданных в формате AV1, технологию RTX IO, способную обеспечить быструю передачу и распаковку данных с накопителей прямо в GPU, и технологию снижения задержек Reflex, полезную для киберспортсменов.

В номинации «Оригинальный дизайн» плата Zotac Gaming GeForce RTX 4060 Twin Edge OC White Edition (8 ГБ) получила награду:
