Спикерфон Yamaha YVC-330: универсальное устройство для конференций с несколькими уникальными функциями

Коллективные мозгоштурмы в офисе или студии, срочные удаленные совещания при нахождении в людных местах… Все это на некоторое время почти полностью выпало из нашей жизни. Однако «самоизоляция» и «социальное дистанцирование» — это не навсегда, постепенно ситуация возвращается в прежнее русло, и мы, как и прежде, начинаем перекрикивать коворкинговую суету, пытаясь передать свою мысль в микрофон. Тут-то и понадобится гаджет, представленный компанией Yamaha.

Конструкция, технические характеристики

Это обычная практика, распространенная в тестировании — предоставлять сэмпловые экземпляры, не предназначенные для продажи. К нам поступил спикерфон именно с такими пометками. Что касается упаковки непрезентабельной складской внешности — и это тоже привычно. Оборудование, не рассчитанное на широкие продажи в обыкновенных магазинах, всегда упаковывается вот в такие заводского вида коробки. Конечный потребитель никогда их не увидит, а системному администратору, или сотруднику, отвечающему за техническое оснащение организации, нет никакого дела до внешнего вида упаковки. Гораздо важнее знать, что там внутри.

А внутри тоже все более чем скромно, и это снова традиция. В любой уважающей себя организации всегда отыщется недостающий удлинитель, переходник, крепление и кто знает какие еще аксессуары. В нашем случае комплектность состоит из трех объектов: спикерфон Yamaha YVC-330, кабель Mini-USB — USB Type-A длиной 3 м и документация на японском языке.

Такая форма для прибора выбрана не из дизайнерской прихоти. В каждом из трех углов корпуса прячутся направленные микрофоны — их положение можно распознать по темным сквозным отверстиям в металлической решетке, накрывающей весь аппарат.

В центре решетчатой крышки имеется еще одна зона сквозных отверстий, круглая. Здесь расположен динамик, с помощью которого осуществляется обратная громкая связь. Дно спикерфона снабжено тремя опорами из мягкого пластика, благодаря которым прибор буквально прилипает к гладким поверхностям.

Блок интерфейсов находится на одном из боковых ребер корпуса. Здесь расположен порт Mini-USB, необходимый для питания и передачи данных, а также два аудиоразъема: вход и выход. Они могут потребоваться для соединения нескольких спикерфонов либо для подключения к системам видеоконференцсвязи.

Помимо проводных интерфейсов, устройство снабжено двумя беспроводными адаптерами: Bluetooth, который включается соответствующей кнопкой на панели, и NFC, чья зона действия обозначена иконкой.

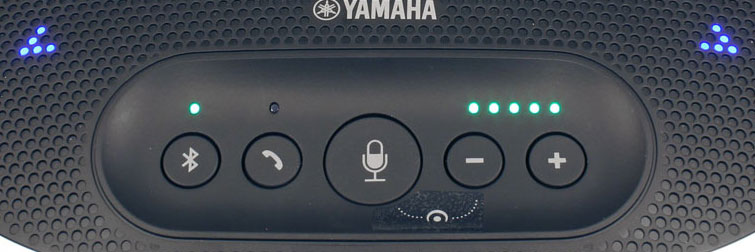

Органы управления спикерфоном собраны в одной панели. Здесь в ряд расположены кнопки Bluetooth-сопряжения, приема/отбоя вызова, включения/отключения микрофонов и настройки громкости динамика. Одновременное нажатие двух кнопок (микрофон и уровень) включает/отключает функцию SoundCap. Об этой функции, а также о прочих фирменных технологиях Yamaha речь пойдет ниже.

Каждый значимый орган устройства снабжен светодиодной индикацией. Голубые (или зеленые в зависимости от текущего режима) микрофонные стрелочки отображают уровень воспринимаемого звука, а кнопки управления сигнализируют о включенных функциях и уровне громкости динамика.

Основные технические характеристики спикерфона приведены в следующей таблице:

Конструкция 3 однонаправленных микрофона, 1 широкополосный динамик
Микрофоны 1,5—3 м (диаметр зоны захвата звука), частотный диапазон от 100 Гц до 20 кГц
Динамик мгновенная макс. громкость 91 дБ (0,5 м), диапазон от 190 Гц до 20 кГц
Интерфейсы USB 2.0, Bluetooth, NFC, Ext In/Out (стереоминиджек)
Индикация светодиодная: режимы работы, уровень звука
Питание USB, макс. 2,5 Вт
Длина кабеля 3 м
Особенности
  • Adaptive echo canceller (адаптивный подавитель эха)
  • Noise reduction (подавление шума)
  • Automatic tracking (автоматическое определение)
  • Automatic gain control (автоматическая регулировка усиления)
  • Dereverberation (подавление реверберации)
Поддерживаемые ОС Windows 10 (32-/64-разрядная), Windows 8.1 (32-/64-разрядная), Windows 7 (32-/64-разрядная), macOS 10.12, macOS X 10.11, macOS X 10.10, macOS X 10.9, macOS X 10.8
Размеры (Ш×В×Г), вес 235 × 46 × 226 мм, 0,8 кг
Примерная цена 45 тысяч рублей на момент публикации обзора

Эти и другие сведения о системе можно найти на странице продукта.

Подключение, настройки, программное обеспечение

Речь о подключении, настройках и программном обеспечении — это все не о нашем устройстве. В этом плане спикерфон Yamaha YVC-330 идеален для тех, кто не хочет, не умеет или не имеет времени возиться со всеми перечисленными аспектами. Единственное, что требуется знать владельцу или пользователю спикерфона — это способности устройства, его функции. Но, поскольку в плане статьи имеется глава, посвященная подключению и прочим техническим штучкам, опишем эти обязательные к сведению тонкости. А о функциях и умениях речь пойдет позже, в следующей главе, где также будут приведены результаты практических натурных испытаний (а ведь это самое интересное, поскольку о прочем можно легко прочесть в официальных источниках).

Итак, для USB-подключения спикерфона к компьютеру можно использовать как «родной» длинный кабель, так и любой другой провод с разъемом Mini-USB. Сразу вопрос: почему в качестве соединительного интерфейса выбран этот, казалось бы, устаревший разъем? А не, к примеру, Micro-USB или, что уж совсем по-современному, USB Type-C? Есть две версии. Первая: подобные брендовые устройства, предназначенные для корпоративного использования, не пекутся как пирожки. Ой, как смартфоны. Такие гаджеты долго проектируются, после чего могут дорабатываться годами, прежде чем их решат выпустить в мир. В этом случае все сходится: разъем Mini-USB широко использовался в технике еще пятилетней давности. Версия номер два: штекер Mini-USB все-таки понадежнее штекера с приставкой Micro-, хотя бы за счет чуть больших габаритов. А скоростная версия USB, которая Type C, здесь абсолютно лишняя: речь идет о передаче всего лишь звука, битрейт которого никогда не превысит значений, легко поддерживаемых даже устаревшим USB 2.0. Если подумать, то обе версии кажутся правдоподобными, и не исключено, что они каким-то образом дополняют друг друга.

Закончив с USB-разбирательствами, взглянем, что представляет собой спикерфон, находящийся в режиме подключения к компьютеру.

Да, это обыкновенная с виду, привычная аудиогарнитура. Примерно такая же, как обычные игровые наушники с микрофоном. Точно так же типично это устройство выглядит и в свойствах звука Windows. В системе macOS будут небольшие отличия, но лишь внешние. Суть останется прежней: динамик и микрофон.

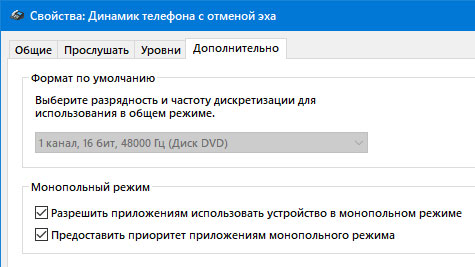

Вкладка Дополнительно свойств нашего динамика отображает способность воспроизводить аудио лишь в одном режиме, одноканальном 16-битном. Ну, а разве телефонная связь требует большего? Хм, в «настоящей» телефонной связи используются совсем другие, в сотни раз более скромные, показатели.

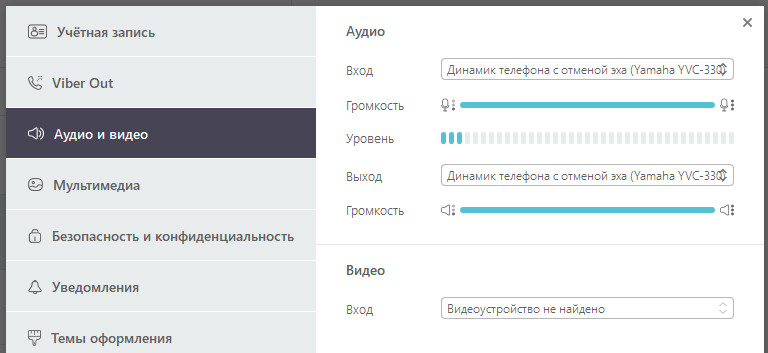

Теперь микрофонно-телефонную систему можно использовать для аудиообщения в любом приложении, в настройках которого следует выбрать соответствующий пункт: Динамик телефона с отменой эха Yamaha YVC-330.

Второй способ подключения, который поддерживается нашим спикерфоном — это Bluetooth. Соответственно, подключиться можно к любому устройству с таким адаптером. А если устройство снабжено еще и адаптером NFC, то процесс подключения значительно упрощается. Достаточно поднести смартфон к спикерфону, к области с NFC-меткой, как смартфон тут же отобразит запрос на сопряжение. Дальнейшие действия слишком стандартны, чтобы их описывать: три коротких шага, и телефон получит внешний громкий динамик и умную тройную микрофонную систему.

Эксплуатация спикерфона в данном случае также не будет отличаться от использования обычной гарнитуры, а сменить устройство записи и воспроизведения можно непосредственно во время звонка.

Эксплуатация

Прежде всего перечислим основные функции спикерфона, о наличии которых желательно знать перед постоянной эксплуатацией. Итак, первая — важная для любого устройства, в конструкции которого имеется микрофон. Речь о подавлении эха. В нашем устройстве такое подавление, безусловно, присутствует и называется Adaptive echo canceller (Адаптивный подавитель эха). Данная интеллектуальная технология удаляет отражения звука от динамиков в помещениях с изменяющимися звукоотражающими свойствами. Обрабатывая звук в диапазоне до 20 кГц, Adaptive echo canceller обеспечивает четкость не только человеческой речи, но и большинства источников звуков в окружении.

Имеется в спикерфоне еще одна функция, близкая по смыслу к удалению эха: подавление реверберации. Чем они отличаются? Очень просто. Эхо «возвращается» к источнику звука единожды (пробовали кричать в горах?), в то время как реверберация действует гораздо коварнее, возвращая отголосок не один раз, а многократно, что в итоге дает раздражающую мешанину звуков разной тональности. Такое происходит в помещении, где имеется разное количество стен, потолков разной формы, других предметов, отражающих звук. Причем расстояния до перечисленных поверхностей — самые разные. Более того, эти расстояния могут еще и меняться, что влияет на время задержки и даже на тембр звука.

Вторая (или третья?) функция, необходимая для звукопередающего устройства — это снижение шума, его подавление. В шумоподавлении шумом считается нежелательный постоянный звук, который издает ветер, двигатели и другие похожие источники. Очищенный от шума звук будет содержать только нужные частоты — разборчивую речь людей и другие аудиоисточники, не относящиеся к постоянному шуму.

Автоматический уровень звука — еще одно умение, которым обязаны обладать записывающие устройства, работающие в автоматическом режиме. Усиливая слабые источники и приглушая громкие (или близкие и удаленные), Automatic gain control (Автоматическая регулировка усиления) обеспечивает равномерность уровня передаваемого звука.

Наконец, последняя функция устройства (функция, но не умение!) — Automatic tracking (Автоматическое определение). Она является уникальной для Yamaha YVC-330 потому, что рассматриваемый спикерфон использует не один микрофон, а сразу три, причем направленных расходящимися лучами. Эта уникальность дает возможность определять и отслеживать положение источников звука. Например, голоса выступающего. Это еще эффективнее отделяет фоновые шумы и фокусирует внимание на речи докладчика.

Кстати, одну из «фишек», имеющихся в спикерфоне, довольно сложно отнести к функциям — это, скорее, еще одно умение. Название Automute говорит само за себя: в тишине микрофоны устройства сами отключаются.

Все перечисленные функции работают в полностью автоматических режимах, что позволяет назвать спикерфон интеллектуальной конференц-системой, которая не требует никакой настройки. Ну, за исключением некоторых аспектов, которые относятся не к настройкам, а к управлению.

Управляется наш спикерфон немногочисленными кнопками, которые были описаны ранее: первой кнопкой включается и отключается Bluetooth, вторая позволяет начать или прекратить сеанс связи, когда спикерфон подключен к смартфону или планшету, центральной большой кнопкой включаются и отключаются микрофоны, ну, а две последние кнопки регулируют громкость динамика.

Но есть и хитрость. Можно заметить, что под кнопками имеется наклейка, рисунок которой объединяет две соседние кнопки. Пиктограмма на наклейке обозначает функцию SoundCap. Эта функция, которую мы еще не описывали, по всей видимости, внесена в математику спикерфона после того, как был спроектирован корпус. Кстати, это косвенно доказывает одну из наших версий, которые мы выдвигали относительно «устаревшего» разъема USB, примененного в конструкции прибора.

Что это за SoundCap такой, что за звуковая шапка? Оказывается, данной функцией активируются одновременно три технологии:

  • шумоподавление в дальней зоне
  • автоматический балансировщик громкости
  • автоглушение

В результате работы этой троицы, вокруг спикерфона создается виртуальная аудиополусфера радиусом один метр. Источник звука, находящийся внутри сферы, воспринимается и передается значительно сильнее, чем источники, находящиеся за пределами этой зоны. Действительно, по описанию напоминает шапку. Если пофантазировать, то можно представить, как работает SoudCap. С помощью трех микрофонов определяется направление к источнику звука, а балансировщик громкости «вычисляет» расстояние до источника, после чего ненужные источники (дальние) заглушаются. Это ценнейшая возможность провести разговор в шумном окружении, так, чтобы удаленный собеседник слышал только говорящего, а не уличный или офисный шум.

Хочется проверить на практике, как работает эта технология. По понятным причинам — именно на практике, а не в синтетических лабораторных условиях. Для проверки было выбрано вот такое тихое место.

Спикерфон в данном случае подключен к ноутбуку, а на ноутбуке, в свою очередь, была запущена запись сигнала со спикерфона. Для тестирования нужно негромко наговаривать один и тот же текст, постепенно отдаляясь от спикерфона, то есть покидая шапку-полусферу. Причем проделать это нужно дважды: с выключенной технологией SoundCap и с включенной. А теперь сравним аудиокартинку получившихся записей.

SoundCap выключен

SoundCap включен

Доктор, откуда у вас такие картинки? А ведь картинки и в самом деле интересные. Они четко отражают звук, который улавливается микрофонами нашего устройства. Так, при активированной функции SoudCap голос звучит немного тише, не так уверенно, однако для беседы разве требуется иное? C выключенным же SoundCap голос хоть и более отчетлив (правильнее — громок), но громкость хруста гравийной дороги под подошвами переходит все разумные пределы. Все описанное можно услышать в следующем видеоролике:

Ну хорошо, мы выяснили, что в относительной тишине технология SoundCap действительно работает, создавая эффективную шапку-неслышимку. Усложним тестирование, произведя еще несколько сравнительных аудиозаписей. Для сравнения задействуем обычную видеокамеру (хотя нет, не совсем обычную, а хорошую), которая оснащена чувствительной микрофонной системой. Хорошо было бы, конечно, провести все это в настоящем офисе, заполненном людьми, техникой, со всей присущей работе суетой и т. п. Но на момент тестирования сделать это было более чем затруднительно. Поэтому мы восстановим офисную картину своими средствами, соблюдая пресловутую «социальную» дистанцию и не используя медицинские маски, в которых невозможно разговаривать. Итак, в опыте участвуют:

  • наш спикерфон, звук с которого записывается на ноутбук
  • камера, расположенная рядом со спикерфоном, также записывающая звук на свои микрофоны
  • большая аудиосистема, колонки которой расставлены на удалении
  • переносная Bluetooth-колонка

Со спикерфоном и камерой все понятно — звук, записанный с их помощью, мы будем впоследствии изучать и сравнивать. Задача прочих гаджетов состоит в другом: на большой аудиосистеме воспроизводятся различные записи (мы выбрали фоновый шум с голосами людей и работой офисной техники), а переносная колонка нужна для того, чтобы, работая на средней мощности, воспроизводить одну и ту же запись голоса. Ведь опыт повторяется не единожды, и для корректного последующего сравнения записей требуется, чтобы речь имела одинаковый уровень громкости и темп.

Прежде сравним записи, сделанные спикерфоном и камерой, при отсутствии говорящего. Причем как с выключенной технологией SoundCap, так и с активированной. Результат приведен в следующем ролике.

Можно слышать (и видеть по спектрограмме), что спикерфон даже с выключенной SoundCap довольно эффективно отфильтровывает внешние шумы (офисный гомон и просто уличный фон), но включение технологии SoundCap практически полностью отрезает внешнее окружение. Лишь редкие резкие звуки способны пробить виртуальный купол, хотя и они воспринимаются как невнятный шум.

Продолжим сравнение, но теперь «в кадре» будет присутствовать докладчик, чью роль играет колонка, расположенная в метре от спикерфона и камеры.

И в этом опыте, с докладчиком, все технологии, включая SoundCap, работают замечательно. Хотя любители кристального звука наверняка заметят искусственность человеческого голоса, его металлическую «телефонность». Наверное, эти аудиофилы давно не пользовались мобильной связью.

В заключение нужно рассказать о динамике, встроенном в спикерфон. Он здесь в единственном числе, большего для разговора и не требуется. Но вопрос в другом: зачем ему такая громкость? Впору пикник на природе устраивать. В следующем видео запечатлена работа динамика спикерфона на максимальной громкости во время воспроизведения музыки. Можно отчетливо слышать и даже разобрать проигрываемую композицию даже с такого расстояния (около 40 метров). Будьте уверены, в помещении такая громкость покажется, мягко говоря, излишней. Если речь, конечно, не о вечеринке.

Выводы

Изученное устройство состоит из множества технологий, работающих совместно и выделяющих гаджет из массы устройств аналогичного назначения. Подавление эха, реверберации и шума, автоматическое выравнивание уровня звука, определение говорящего — эти функции эффективно выполняют свое назначение и, что важно, абсолютно не нуждаются в настройках. Все это венчает незаурядная технология SoundCap, создающая звуконепроницаемый купол.

Отметим наиболее яркие положительные качества спикерфона:

  • богатый набор незаурядных технологий
  • полностью автоматическая работа
  • необычайно высокая громкость встроенного динамика
  • подключение к разным устройствам, включая обычные смартфоны
  • возможность последовательного соединения спикерфонов в одну систему

Yamaha YVC-330 идеально подходит для переговорных помещений небольшой площади с присутствием 4–6 человек. Так сказано в официальной документации. Но благодаря близкому знакомству с прибором, нам удалось выяснить (или уточнить?), что устройству не страшны даже большие открытые пространства, заполненные самыми разными звуками.
