Рабочая станция MicroXperts: одна из возможных конфигураций профессионального решения для работы с видео
В этой статье мы рассмотрим высокопроизводительную рабочую станцию, которая не имеет даже названия, поскольку это не серийная модель, а компьютер под торговой маркой MicroXperts, собранный по индивидуальному заказу. Напомним, что торговая марка MicroXperts принадлежит российской компании Юлмарт, и под этим брендом можно встретить не только настольные ПК, но и ультрабуки, ноутбуки, моноблоки и серверы. Ну и, конечно же, компания Юлмарт собирает компьютеры под заказ в требуемой вам конфигурации.
Собственно, сама по себе рабочая станция MicroXperts (именно так мы будем именовать ее в дальнейшем) имеет конфигурацию, которую нельзя назвать новой. В нет ни платы на чипсете Intel Z97, ни процессора Haswell Refresh или чего-то аналогичного. Просто, на наш взгляд, это интересная конфигурация одного из самых высокопроизводительных на сегодняшний день компьютеров.
Конфигурация
Конфигурация рабочей станции MicroXperts представлена в таблице.
Рабочая станция MicroXperts Процессор Intel Core i7–4930K Кулер Zalman CNPS12X Материнская плата Модель Asus P9×79 Чипсет Intel X79 Слоты для карт расширения 2 × PCI Express 3.0×161 × PCI Express 3.0×8 (в форм-факторе PCI Express x16)2 × PCI Express 2.0×11 × PCI Разъемы на задней панели платы 4 × USB 3.06 × USB 2.04 × USB 3.01 × eSATA 6 Гбит/с1 × Power eSATA 6 Гбит/с1 × PS/21 × RJ-451 × IEEE 1394a6 × миниджек (аудио)1 × S/PDIF (оптический) Внутренние разъемы на плате 2 × SATA 6 Гбит/c4 × SATA 3 Гбит/с4 × USB 2.0 (по 2 порта USB 2.0 на разъем) Количество слотов для модулей памяти 8 Сетевой контроллер Intel 82579V Аудиокодек Realtek ALC892 Оперативная память 32 ГБ DDR3–1600(8 модулей Kingston HyperX KHX1600C9D3B1 по 4 ГБ) Подсистема хранения данных SSD 240 ГБ Kingston KC300HDD 4 ТБ (Western Digital WDC WD4000YYZ-01UL1B0) Оптический привод Blu-ray Pioneer BDR-208DBK Видеокарта MSI N780 TF 3GD5/OC (GeForce GTX 780) Корпус Модель Cooler Master Silencio 650 Габаритные размеры 207×479×526 мм Блок питания Seasonic G650 Gold (650 Вт) Масса рабочей станции 17,5 кг Операционная система Windows 8.1 Pro Процессор Итак, основой рабочей станции MicroXperts является материнская плата Asus P9×79 с процессором Intel Core i7–4930K. Шестиядерный (12 логических ядер) процессор Intel Core i7–4930K (Ivy Bridge-E) с разблокированным коэффициентом умножения имеет номинальную тактовую частоту 3,4 ГГц, которая в режиме Turbo Boost может увеличиваться до 3,9 ГГц. Размер его L3-кэша составляет 12 МБ, а максимальная расчетная мощность — 130 Вт. Напомним, что данный процессор имеет разъем LGA 2011 и совместим только с чипсетом Intel X79.
Понятно, что использование такого процессора в обычном пользовательском ПК нецелесообразно, поскольку не так много найдется пользовательских приложений, которые смогли бы загрузить все 12 логических ядер этого процессора. А вот для рабочей станции, ориентированной на видеомонтаж, это как раз то, что нужно. Да и альтернативы этому процессору как основе для рабочих станций сегодня попросту нет. Можно, конечно, рассмотреть вариант с серверными процессорами Xeon, но в совокупности такое решение получится дороже (и не факт, что быстрее).
Кулер Для охлаждения процессора в рабочей станции MicroXperts применяется кулер Zalman CNPS12X. Этот кулер представляет собой двухсекционный радиатор с алюминиевыми пластинами, насаженными на шесть тепловых трубок, которые выполнены в форме буквы U. В зазор между двумя секциями радиатора, а также с каждого бока установлены 120-миллиметровые вентиляторы. Все три вентилятора подключаются к одному трехконтактному разъему на материнской плате.
Материнская плата Как уже отмечалось, процессор Intel Core i7–4930K с разъемом LGA 2011 совместим только с материнской платой на базе чипсета Intel X79. В рабочей станции MicroXperts в качестве такой платы выбрана модель Asus P9×79 с форм-фактором ATX.
Эта плата имеет восемь DIMM-слотов для установки модулей памяти (по два модуля памяти на каждый из четырех каналов); максимальный объем оперативной памяти может составлять 64 ГБ.
Для установки карт расширения предусмотрено три слота с форм-фактором PCI Express 3.0×16, два слота PCI Express 2.0×1 и один слот PCI. Слоты с форм-фактором PCI Express 3.0×16 реализованы через порты PCI Express 3.0 процессора Ivy Bridge-E и работают по схеме x16/x16/x8 (напомним, что процессор Ivy Bridge-E имеет 40 линий PCI Express 3.0). Слоты PCI Express 2.0×1 реализованы через порты PCI Express 2.0 чипсета Intel X79.
Для подключения накопителей и оптических приводов на материнской плате Asus P9×79 предусмотрено 2 порта SATA 6 Гбит/с и 4 порта SATA 3 Гбит/с. Эти порты реализованы через чипсет и поддерживают возможность создания RAID-массивов уровней 0, 1, 5 и 10. Кроме того, на базе интегрированного на плате контроллера ASMedia ASM1061, реализованы еще один порт eSATA 6 Гбит/с и один порт Power eSATA 6 Гбит/с (оба порта выведены на заднюю панель платы и промаркированы разными цветами).
Для подключения различных периферийных устройств на плате имеется 14 портов USB 2.0, реализованных через USB-контроллер чипсета Intel X79. Причем 6 портов выведены на заднюю панель, а для подключения еще 8 портов на плате предусмотрено 4 разъема. Есть на плате и 4 порта USB 3.0, которые выведены на заднюю панель. Однако поскольку сам чипсет Intel X79 не имеет контроллера USB 3.0, эти порты реализованы через два интегрированных двухпортовых контроллера ASMedia ASM1042. Кроме USB-разъемов на плате Asus P9×79 имеется и порт интерфейса IEEE 1394a на базе контроллера VIA 6315N.
Оперативная память Объем оперативной памяти для рабочей станции — это одна из важнейших характеристик. Возможно, устанавливать память по максимуму (все 64 ГБ) не придется, но 32 ГБ для рабочей станции точно лишними не будут. В рабочей станции MicroXperts установлено восемь модулей памяти Kingston HyperX KHX1600C9D3B1 (DDR3–1600) по 4 ГБ каждый, то есть суммарный объем составлял 32 ГБ, и память работала в четырехканальном режиме.
Видеокарта Напомним, что в процессоре Intel Core i7–4930K нет встроенного графического ядра, а потому наличие дискретной графики в данном случае является обязательным. Понятно, что в случае рабочей станции конкретная модель видеокарты подбирается в зависимости от решаемых задач. Если, к примеру, речь идет о САПР-приложениях, то, возможно, имеет смысл задуматься о профессиональной видеокарте типа Nvidia Quadro. Правда, стоят эти профессиональные модели совершенно неадекватных денег и далеко не во всех профессиональных приложениях они могут продемонстрировать преимущество в сравнении с игровыми моделями.
Возможно, именно поэтому в рабочей станции MicroXperts установлена видеокарта MSI N780 TF 3GD5/OC на базе графического процессора Nvidia GeForce GTX 780 c 3 ГБ памяти GDDR5. Эта видеокарта имеет выходы DisplayPort, HDMI 1.4a, а также два разъема DVI (Dual-link DVI-I x1, Dual-link DVI-D x1). Конечно, это игровая видеокарта, но ничто не мешает ее использовать и в профессиональных приложениях.
Подсистема хранения данных В рабочей станции MicroXperts подсистема хранения данных включает в себя SSD-накопитель Kingston KC300 (емкостью 240 ГБ) и HDD-диск Western Digital WD4000YYZ-01UL1B0 (емкостью 4 ТБ).
SSD-накопитель и HDD-диск подключены к портам SATA 6 Гбит/с. Естественно, операционная система и все приложения устанавливаются на SSD, а емкий HDD используется для хранения данных. Заметим, что на винчестере емкостью 4 ТБ должна быть создана таблица GPT, а не MBR (в противном случае максимальный размер логического тома составит только 2 TБ).
Кроме SSD-накопителя и HDD-диска в рабочей станции MicroXperts имеется еще и привод Blu-ray Pioneer BDR-208DBK. Актуальность оптического дисковода на сегодня сомнительна (тем более с возможностью чтения и записи дисков Blu-ray), но наверное, применение ему найти можно. Это уже, что называется, на всякий случай.

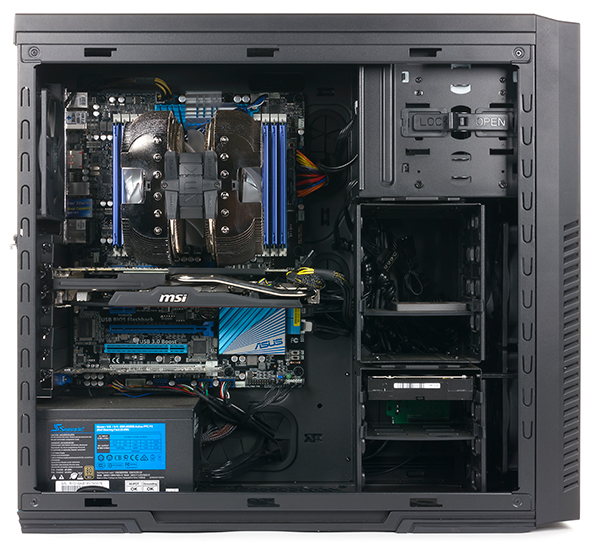

Корпус До сих пор мы рассматривали аппаратную начинку рабочей станции MicroXperts, а теперь посмотрим, где вся эта начинка смонтирована. В данном случае это корпус Cooler Master Silencio 650.

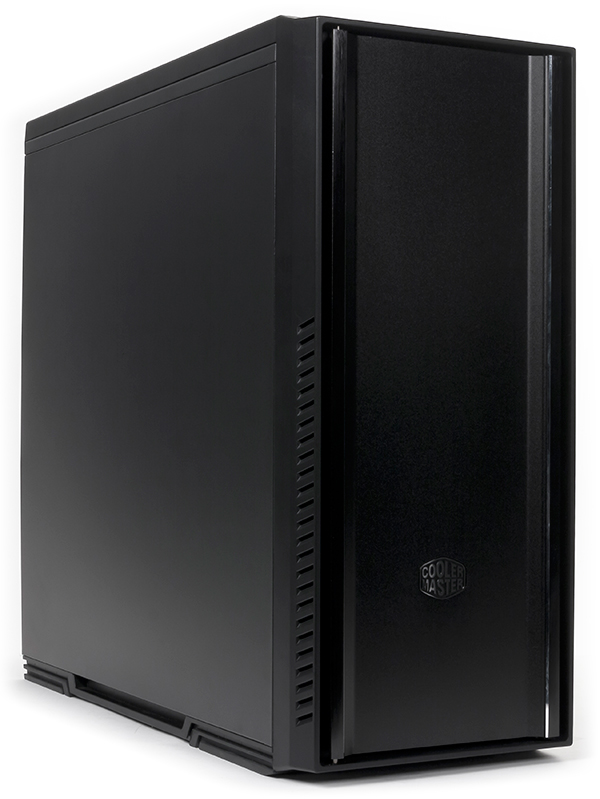

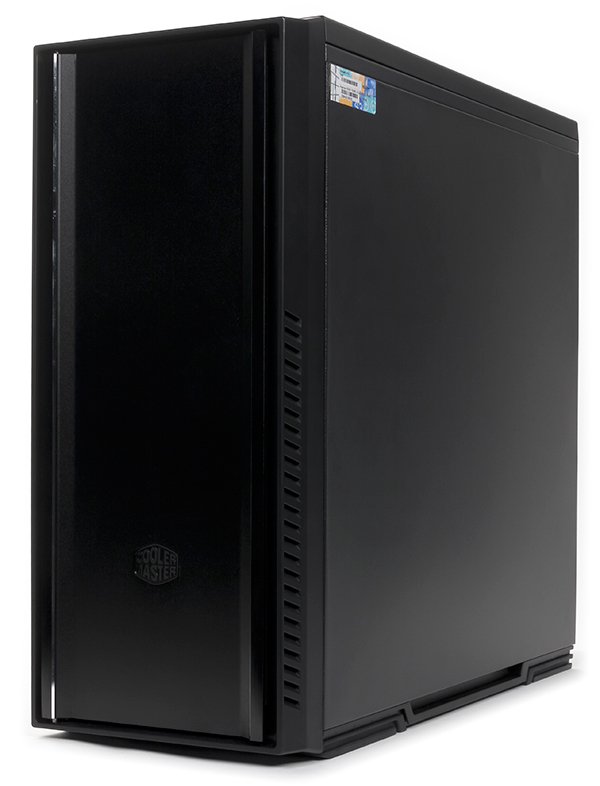

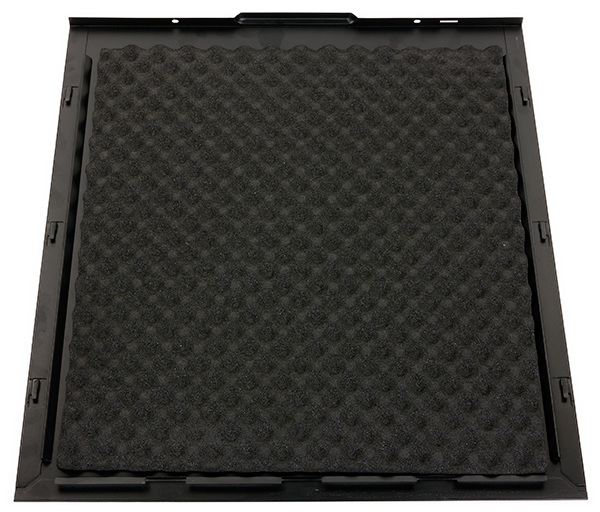

Это просторный, черный MidTower с алюминиевой передней дверцей. Внутренние поверхности корпуса обиты звукопоглощающим покрытием, что делает собранный в нем компьютер очень тихим.

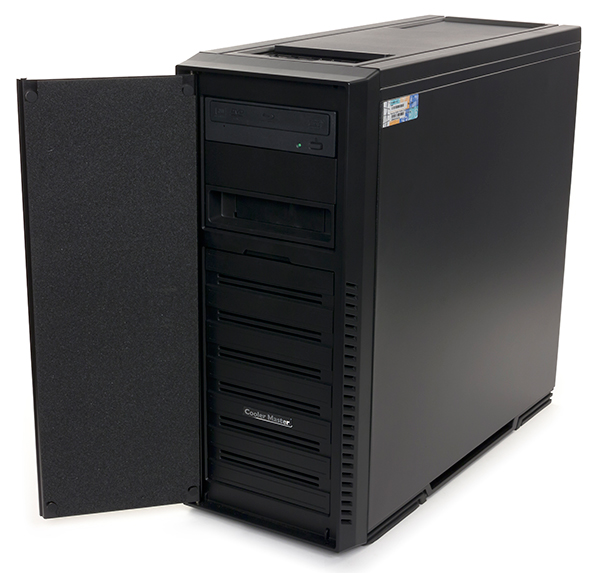

За передней дверцей расположены два 5,25-дюймовых отсека и док-станция для 2,5-дюймовых SATA-накопителей с возможностью горячей замены. Кроме того, внутри корпуса расположены две корзины для семи 3,5-дюймовых накопителей, причем для каждой корзины предусмотрен 120-миллиметровый вентилятор. При необходимости верхнюю корзину можно демонтировать (например, если нужно установить длинную видеокарту).

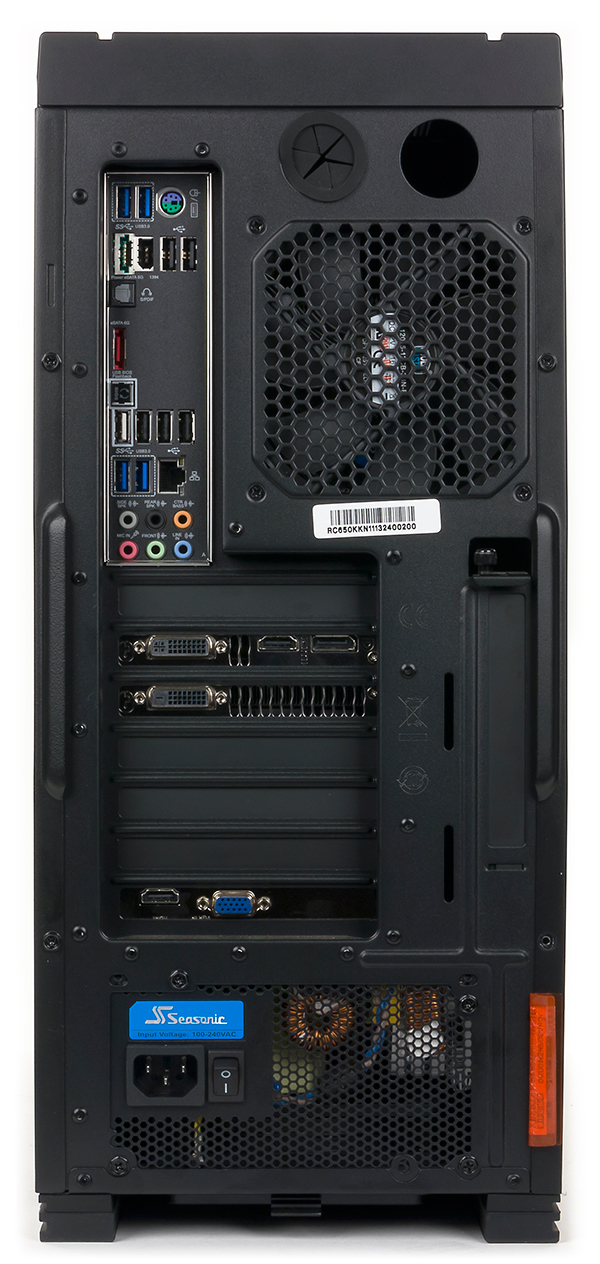

На задней стенке корпуса располагается 120-миллиметровый вентилятор, а над ним предусмотрено два отверстия для шлангов системы водяного охлаждения. Под платы расширения установлено семь заглушек.
Блок питания в этом корпусе располагается в нижней части.
Кроме двух фронтальных и одного тылового 120-миллиметрового вентилятора, в корпусе можно установить еще пару 120-миллиметровых вентиляторов: один снизу и один сверху.

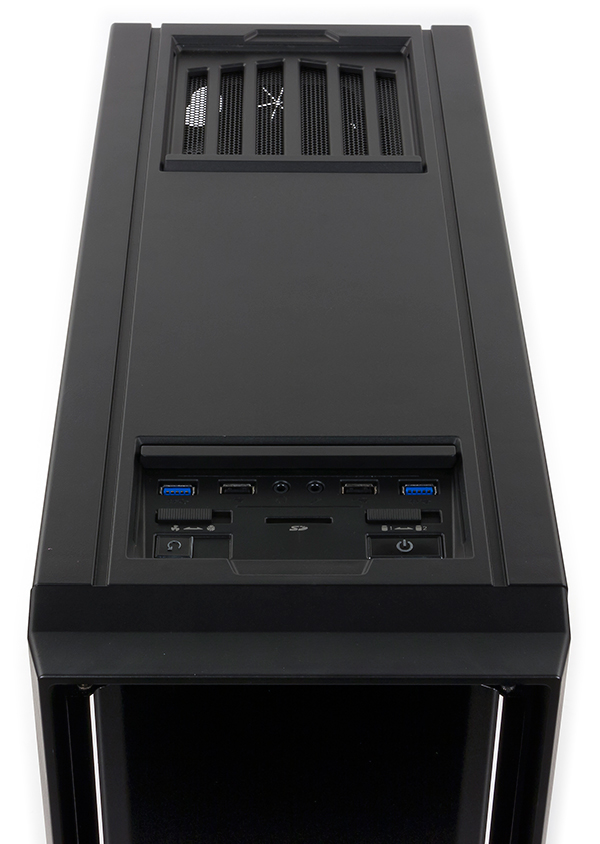

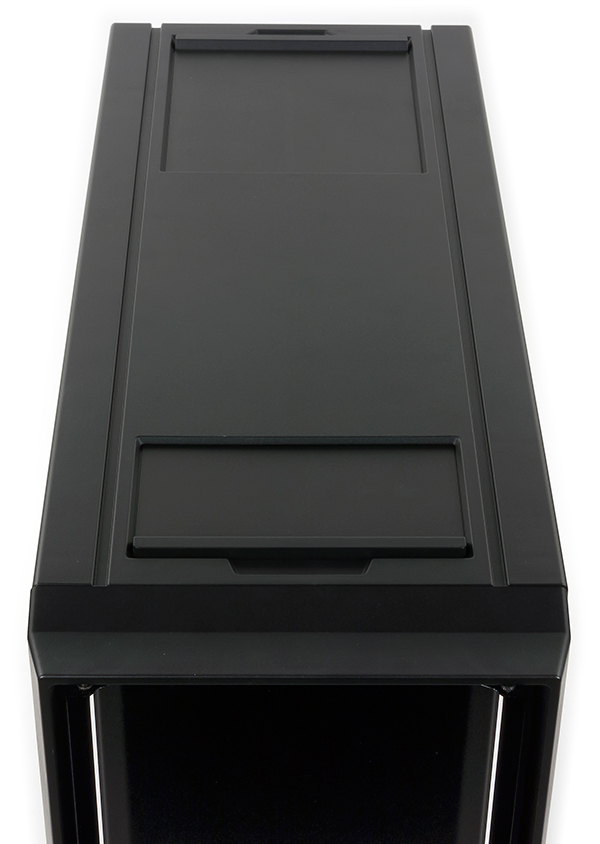

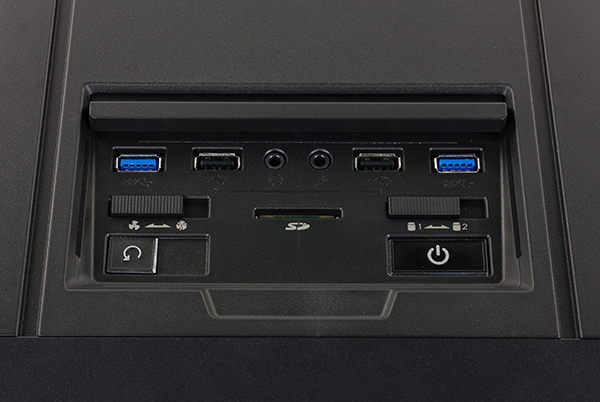

На верхней панели, под сдвигающейся крышкой, расположена панель с интерфейсными разъемами: 2 USB 3.0, 2 USB 2.0, а также два аудиоразъема типа миниджек. На этой же панели имеется слот для SD-карт памяти, кнопка включения, кнопка перезагрузки, а также два ползунковых переключателя. Один переключатель позволяет менять скорость вращения вентиляторов, а второй — выбирать накопитель, с которого производится загрузка системы.
Габаритные размеры корпуса составляют 207×479×526 мм.
В случае рабочей станции MicroXperts в корпусе Cooler Master Silencio 650 установлено два фронтальных (штатных) 120-миллиметровых вентилятора и один тыловой 120-миллиметровый вентилятор.
Еще один важный аспект, на который нужно обратить внимание — это порты USB 3.0 на верхней панели. Поскольку на плате Asus P9×79 нет внутреннего разъема для подключения портов USB 3.0, то, естественно, эти порты на корпусе подключены к разъемам USB 2.0.
Осталось добавить, что корпус укомплектован блоком питания Seasonic G650 Gold (650 Вт) c модульной системой подключения кабелей.
Звуковой тракт Как уже отмечалось, аудиоподсистема рабочей станции MicroXperts основана на НDA-кодеке Realtek ALC892, а на задней панели платы имеется шесть аудиоразъемов типа миниджек и один оптический выход S/PDIF.
Для оценки выходного звукового тракта, предназначенного для подключения наушников или внешней акустики, мы прибегли к инструментальному тестированию с использованием внешней звуковой карты Creative E-MU 0204 USB и утилиты RightMark Audio Analyzer 6.3.0. Тестирование проводилось для режима стерео, 24-бит/44,1 кГц. По результатам тестирования аудиотракт получил оценку «Очень хорошо». Полный отчет с результатами тестирования в программе RMAA 6.3.0 вынесен на отдельную страницу, далее приведен краткий отчет.
Неравномерность АЧХ (в диапазоне 40 Гц — 15 кГц), дБ +0,01, −0,07
Отлично
Уровень шума, дБ (А) −84,7
Хорошо
Динамический диапазон, дБ (А) 84,8
Хорошо
Гармонические искажения, % 0,0030
Очень хорошо
Гармонические искажения + шум, дБ (A) −76,4
Посредственно
Интермодуляционные искажения + шум, % 0,017
Очень хорошо
Взаимопроникновение каналов, дБ −80,1
Очень хорошо
Интермодуляции на 10 кГц, % 0,014
Очень хорошо
Общая оценка Очень хорошо
Работа под нагрузкой и в режиме простоя Естественно, мы протестировали рабочую станцию при работе процессора в штатном режиме (без разгона) при стрессовой нагрузке. Однако в штатном режиме работы не происходит решительно ничего интересного, температура процессора под любой нагрузкой не превосходит 70 °С. Именно поэтому мы решили протестировать процессор и в режиме разгона. Методом проб и ошибок было установлено, что данный процессор обеспечивает стабильную работу на частоте 4,4 ГГц (коэффициент умножения 44). Для данной частоты работы процессора результаты тестирования оказались следующие.
При загрузке процессора тестом Stress CPU (утилитой AIDA64 Extreme Edition — тест на стабильность системы) температура ядер процессора не превосходит 67 °С.
При нагрузке процессора тестом Stress FPU, который использует вычисления c плавающей точкой и в большей степени нагревает процессор, температура его ядер увеличивается до 95 °С и срабатывает тепловая защита — начинается троттлинг, в результате чего частота ядер процессора скачет от 4,0 до 4,4 ГГц.
Подсистема памяти и производительность накопителя
Согласно данным утилиты AIDA64 Cache & Memory Benchmark, скорость записи данных в память составляет 46139 МБ/с, а скорость чтения — 44333 МБ/с. Для памяти DDR3–1600 (пиковая пропускная способность 12800 МБ/с) в четырехканальном режиме работы это вполне типичные показатели.
Теперь посмотрим на производительность SSD-накопителя, установленного в рабочей станции MicroXperts.
Утилита ATTO Disk Benchmark определяет максимальную скорость последовательного чтения на уровне 560 МБ/с, а скорость последовательной записи — на уровне 530 МБ/с. В принципе, это типичный результат для современных SSD-накопителей.
Уровень шума
Несмотря на применение мощного процессора и видеокарты, а также наличие трех дополнительных 120-миллиметровых корпусных вентиляторов и кулера процессора с тремя 120-миллиметровыми вентиляторами, рабочая станция MicroXperts получилось очень тихой. Безусловно, своей тишине она обязана, прежде всего, корпусу Cooler Master Silencio 650 со звукопоглощающими стенками.
Согласно нашим измерениям, в режиме простоя уровень шума, издаваемого компьютером, составляет 31 дБА. И это при том, что скорость вращения всех корпусных вентиляторов была установлена на максимум. Это довольно низкий уровень шума, и данную рабочую станцию можно будет услышать в таком режиме лишь в тихом помещении.
При стрессовой загрузке процессора и видеокарты уровень издаваемого рабочей станцией шума увеличивается всего до 33 дБА, что тоже довольно мало. То есть при достаточно эффективной системе охлаждения корпус этой рабочей станции отлично шумоизолирован.
Сценарий нагрузки Уровень шума Режим простоя 31 дБА Стрессовая загрузка процессора и видеокарты 33 дБА Исследование производительности Ну, а теперь о самом главном — о производительности (собственно, ради чего все и затевалось).
Для оценки производительности рабочей станции MicroXperts мы использовали нашу стандартную методику измерения производительности с применением бенчмарков iXBT Notebook Benchmark v. 1.0 и iXBT Game Benchmark v. 1.0.
Учитывая, что в рабочей станции MicroXperts установлен процессор с разблокированным коэффициентом умножения, мы провели тестирование один раз в штатном режиме работы процессора, а второй раз — в режиме разгона до частоты 4,4 ГГц. Как выснилось, на данной частоте наш процессор Intel Core i7–4930K еще способен работать стабильно.
Результаты тестирования в бенчмарке iXBT Notebook Benchmark v. 1.0 приведены в таблице.
Логическая группа тестов Референсная система MicroXperts (штатный режим) MicroXperts (разгон до 4,4 ГГц) Видеоконвертирование, баллы 100 426,9 528,9 MediaCoder x64 0.8.25.5560, секунды 408,1 95,6 77,2 Создание видеоконтента, баллы 100 317,3 390,8 Adobe Premiere Pro CC, секунды 1115,7 279,2 224,8 Adobe After Effects CC, секунды 1975,4 578,2 460,0 Photodex ProShow Gold 5.0.3276, секунды 913,6 390,6 326,2 Обработка цифровых фотографий, баллы 100 206,8 249,1 Adobe Photoshop CC, секунды 1834,0 886,7 736,2 Аудиообработка, баллы 100 234,4 273,1 Adobe Audition CC, секунды 880 375,4 322,2 Распознавание текста, баллы 100 294,7 397,8 Abbyy FineReader 11, секунды 115,3 39,1 28,9 Архивирование и разархивирование данных, баллы 100 198,4 243,5 WinRAR 5.0 архивирование, секунды 313,8 96,8 80,5 WinRAR 5.0 разархивирование, секунды 12,6 10,4 8,3 Скорость загрузки приложений и контента, баллы 100 155,2 155,2 Скорость загрузки приложений и контента, секунды 157,4 101,4 95.3 Интегральный результат производительности, баллы 100 249,2 301,2 Итак, результаты тестирования таковы. По интегральной производительности рабочая станция MicroXperts превосходит референсную систему на базе процессора Intel Core i5–3317U почти в два с половиной раза в штатном режиме работы процессора и в три раза в режиме разгона. Также, для справки, отметим, что настольный ПК на базе процессора Intel Core i7–4770K с подсистемой хранения данных на базе SSD Intel 520 Series демонстрирует в этом же тесте интегральный результат 249,7 балла в штатном режиме работы и 270 баллов в режиме разгона до частоты 4,5 ГГц.
Казалось бы, если Intel Core i7–4770K демонстрирует (в штатном режиме) практически такую же производительность, что и Intel Core i7–4930K, то какой смысл использовать в рабочей станции именно последний? На самом деле, смысл есть. Нетрудно заметить, что наибольшее преимущество Intel Core i7–4930K демонстрирует в приложениях видеоконвертирования и создания видеоконтента, поскольку именно в этих приложениях задействуются все (или почти все) ядра процессора. И если сопоставить результаты тестирования четырехъядерного процессора Intel Core i7–4770K и шестиядерного процессора Intel Core i7–4930K именно в приложениях видеоконвертирования и создания видеоконтента, то выявится вполне весомое преимущество 6 ядер у Intel Core i7–4930K. Так, в задаче по видеоконвертированию премущество последнего составляет 56%, а в задачах по созданию видеоконтента — 21%.
Теперь рассмотрим результаты тестирования рабочей станции MicroXperts в играх. Конечно, для рабочей станции производительность в играх — мягко говоря, не главное. Однако результаты этого тестирования напрямую зависят от производительности видеоускорителя, то есть вполне показательны для оценки его мощности.
При тестировании в играх использовалось разрешение 1920×1080, а процессор Intel Core i7–4930K работал на частоте 4,4 ГГц. Результаты тестирования представлены в таблице:
Игровой тест Максимальное качество Минимальное качество Среднее значение FPS Минимальное значение FPS Среднее значение FPS Минимальное значение FPS Aliens vs Predator D3D11 Benchmark 86,8 — 242,9 — Grid 2 111,2 87,4 247,7 186,6 Bioshock Infinite 95,0 11,7 282,5 28,3 Word of Tanks 63,6 37,0 96,8 60,3 Metro: LL 28,5 3,4 137,7 23,8 Hitman: Absolution 46,7 39,2 85,0 66,7 Как видно по результатам тестирования, даже при настройках на максимальное качество рабочая станция MicroXperts позволяет комфортно играть практически во все используемые нами для тестирования игры при разрешении 1920×1080 (немного подтормаживает лишь игра Metro: LL). Так что установленная видеокарта здесь по-настоящему мощная, и она лишь ждет возможности проявить себя в тех задачах, которые поставит перед ней покупатель.
Выводы Итак, по результатам тестирования рабочей станции MicroXperts можно сделать следующие выводы. Это высокопроизводительный компьютер, который можно использовать для разного типа ресурсоемких приложений. Наиболее целесообразно данную конфигурацию применять для работы с видео, в то время как использовать данный компьютер, например, для игр — нерационально (он стоит слишком дорого, и использовать его не по назначению просто нелогично). Игровой ПК можно собрать дешевле и с более высокой производительностью в играх.
В качестве недостатка конкретной рассмотренной модели можно указать невозможность вывода портов USB 3.0 на верхнюю панель корпуса (смонтированные там порты работают в режиме USB 2.0).
В качестве несомненного плюса — тот факт, что при высокой производительности эта рабочая станция очень тихая. Кроме того, стоит отметить, что рабочая станция MicroXperts допускает и возможность дальнейшего доукомплектования. Напомним, что на плате не заняты еще один слот PCI Express 3.0×16, слот PCI Express 3.0×8, два слота PCI Express 2.0×1 и слот PCI, а дополнительные накопители можно подключать как минимум к 4 внутренним портам SATA. Так что при необходимости можно установить в эту рабочую станцию, например, еще и плату видеозахвата, а также необходимое количество винчестеров.
Если говорить о стоимости конкретной рассмотренной конфигурации, то она составляет 95 тысяч рублей — при расчете исключительно по стоимости комплектующих (использовался прайс-лист компании Юлмарт) и без учета стоимости операционной системы. Конечно, при такой стоимости эта рабочая станция ориентирована отнюдь не на домашнего пользователя. Это именно профессиональное решение для таких задач, как обработка видео. И в этой категории устройств рабочая станция в рассмотренной нами конфигурации может претендовать на звание оптимального решения.
