Обзор материнской платы ASUS A88X-PLUS на чипсете AMD A88X
Материнские платы ASUS среднего уровня нечасто попадают в нашу тестовую лабораторию, однако они представляют не меньший интерес, чем топовые продукты. Причиной этого является широкий спектр фирменных технологий, которые используются в платах любого ценового диапазона. Модель ASUS A88X-PLUS не стала исключением, кроме того, она весьма привлекательна полноразмерным форм-фактором, наличием двух слотов PCI Express x16 и, главное, розничной ценой, которая весной 2014 года не превышала 100 долларов.
В данный момент количество процессоров FM2+ довольно ограниченно, а их цена — несколько завышена. При этом пользователь получает оптом слабые х86-вычислительные ядра и довольно мощный и функциональный встроенный графический адаптер, который по скорости не сильно отстает от дискретной карты Radeon R7 250. Для простых игр этого вполне достаточно. Если хочется большего, можно для начала чуть-чуть повысить скорость путем установки более быстрой (но дорогой) оперативной памяти. Если этого оказалось недостаточно, то можно приобрести дискретную карту AMD средней мощности и задействовать технологию Dual Graphics. А если и это не помогло, то заменить все это мощной дискретной картой, но ее производительность уже может упереться в возможности процессора.
В целом же платформа AMD Socket FM2+ сейчас интересует скорее тех, кто не готов тратиться на дискретный видеоадаптер, но все-таки хочет получить систему с достойными возможностями расширения и приличной графической подсистемой. Плата ASUS A88X-PLUS отлично подходит для постройки системы с таким набором требований.
⇡#Спецификация ASUS A88X-PLUS
ASUS A88X-PLUS Процессор Разъем Socket FM2+ Системная логика Чипсет AMD A88XЧетыре 240-контактных слота для DDR3 SDRAM DIMMПоддерживается память типа DDR3 1333/1600/1866/2133/2200*/2250*/2400*Возможен двухканальный доступ к памятиПоддержка технологии AMP (AMD Memory Profile)Максимальный объем памяти 64 ГбайтИндикатор питания Возможности расширения Два слота PCI Express x16Поддержка технологии AMD CrossFireX*Поддержка технологии AMD Dual GraphicsТри 32-битных PCI Bus Master-слотаДва слота PCI Express x1Десять портов USB 2.0 (четыре встроенных, шесть дополнительных)Четыре порта USB 3.0 (два встроенных, два дополнительных)Звук High Definition Audio 7.1Сетевой контроллер Gigabit EthernetВосемь каналов SerialATA 6 Gb/s (A88X, c поддержкой RAID)Один последовательный порт (COM), порт для PS/2 клавиатуры или мыши Возможности для разгона Изменение частоты HTT от 90 до 300 МГц с шагом 1 МГцИзменение множителей CPU, CPU-NBИзменение напряжения на процессоре, памяти, СPU-NB и чипсетеУтилита ASUS TurboV EVOТехнология ASUS GPU Boost Extensible Firmware Interface (EFI) Оболочка ASUS EFI BIOS64 Мбит Flash ROMAMI BIOS с поддержкой Enhanced ACPI, DMI, Green, PnP FeaturesТехнология ASUS EZ Flash 2Технология ASUS CrashFree BIOS 3Технология ASUS MyLogo 2Поддержка ASUS USB 3.0 BoostПоддержка ASUS OC ProfileMulti-languages BIOS Разное Кнопка MemOKSTR (Suspend to RAM)S/P-DIF Out Управление питанием Пробуждение от модема, мыши, клавиатуры, сети, таймера и USBОсновной 24-контактный разъем питания ATXДополнительный 4-контактный разъем питания Мониторинг Отслеживание температуры процессора и системы, отслеживание напряжений, скорости вращения всех вентиляторов (3)Технология ASUS Q-Fan Размер Форм-фактор ATX, 305×226 мм (12×8,9 дюйма) Коробка с ASUS A88X-PLUS выглядит следующим образом:
В коробке можно обнаружить следующее:
материнскую плату; руководство пользователя на английском языке, краткое описание; DVD-диск с ПО и драйверами; два кабеля SerialATA; заглушку на заднюю панель корпуса. Покупатель данной платы получает весьма скупую комплектацию, в которой отсутствует уже ставший привычным набор коннекторов Q-connectors для подключения кнопок и индикаторов на корпусе к плате. С одной стороны, это сущая мелочь, но с другой — явный признак тотальной экономии. Тем не менее все шаги ASUS, направленные на снижение стоимости, положительно повлияли на розничную цену: как мы уже говорили, весной 2014 года плата продавалась дешевле $100.
На DVD-диске записан полный набор драйверов и фирменных утилит ASUS. Причем все ПО имеет уже привычный интерфейс для установки.
Интерфейс установки многофункциональной утилиты AI Suite 3 переработан, а сама утилита имеет несколько сокращенный набор возможностей.
⇡#Плата ASUS A88X-PLUS
Наличие на плате двух слотов PCI Express x16 придает ей чуть больше солидности, хотя и ASUS, и покупатели вряд ли рассчитывают на использование обоих слотов. С точки зрения производителя, установка второго PEG-слота вместо слота х1 обходится практически бесплатно, а покупатель всегда готов заплатить на пару долларов больше, когда речь идет о плате среднего уровня.
Также отметим, что основной PEG-слот соответствует спецификации PCI Express v3.0 и на него выделяется 16 линий шины. При этом на второй PEG-слот выделено только 4 линии шины спецификации v2.0. Кроме того, на плате установлено два слота PCI Express х1 и три слота PCI.
Дизайн PCB довольно дружелюбен к сборщику и не имеет проблем с блокировкой слотов DIMM видеокартой или неудобным подключением кабелей питания. В частности, основной, 24-контактный разъем установлен на нижнем краю платы, а дополнительный, 4-контактный — на правом краю. Последний разъем также намекает, что использование двух мощных видеокарт на данной материнской плате маловероятно. Тут же отметим, что на официальном сайте ASUS есть упоминание о поддержке технологии AMD CrossFireX, тогда как в руководстве пользователя и на коробке такой информации нет.
Если мы посмотрим на систему охлаждения, то и тут встретим все признаки платы среднего уровня: стандартный радиатор на чипсете, скромный радиатор на элементах преобразователя питания (при этом используемые элементы — довольно высокого качества) и всего три разъема для подключения вентиляторов (все 4-контактные).
На плате установлено четыре 240-контактных слота DIMM для модулей памяти DDR3. Они разбиты на две группы по два слота с чередованием цветов. Чтобы задействовать двухканальный режим, нужно установить модули в слоты одного цвета.
Отметим, что плата поддерживает память стандарта DDR3–1333/1600/1866/2133 (при разгоне — до 2400), а максимальный объем памяти равен 64 Гбайт. И как только на плату подается напряжение, загорается зеленый светодиод, расположенный в ее верхнем левом углу.
⇡#Возможности расширения
Плата ASUS A88X-PLUS, благодаря чипсету A88X, поддерживает восемь каналов SerialATA 6 Gb/s. Все порты окрашены в желтый цвет и расположены в левом нижнем углу платы. При этом два порта ориентированы параллельно плоскости платы, а остальные шесть — традиционным образом.
На плате установлено 10 портов USB 2.0: четыре расположены на задней панели, а остальные подключаются при помощи планок (отсутствуют в комплекте). Также плата поддерживает четыре порта USB 3.0: два выведены на заднюю панель платы, а еще два подключаются при помощи планки (нет в комплекте).
Плата ASUS A88X-PLUS поддерживает восьмиканальный звук, а в качестве кодека используется чип ALC887.
Также на плате установлен сетевой контроллер Realtek 8111G (Gigabit Ethernet), подключенный к шине PCI Express (x1), а соответствующий разъем (RJ-45) выведен на заднюю панель.
Задняя панель выглядит следующим образом:
Для платы среднего уровня подобная конфигурация практически стандартна. Она включает три видеовыхода (HDMI, VGA и DVI), а также большие промежутки между блоками портов. Помимо прочего, плата поддерживает один COM-порт, однако он реализован при помощи планки (нет в комплекте). Привычных кнопок сброса настроек BIOS и USB BIOS Flashback на панели нет, зато на самой плате можно найти кнопку MemOK, которая гарантирует успешный старт на безопасных настройках памяти в случае переразгона последней.
Кроме этого, на плате установлен dip-переключатель GPU Boost, который активирует одноименную функцию разгона встроенного в процессор графического ядра.

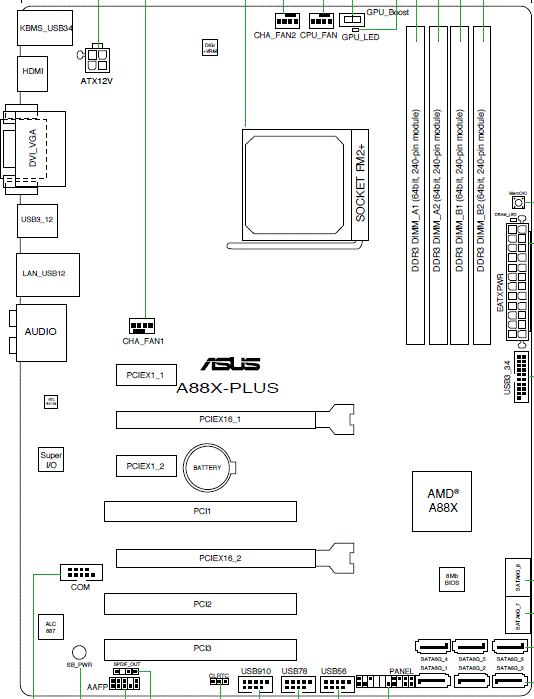

Традиционная схема компонентов:
