Вступление
Объёмы данных постоянно увеличиваются. Игры давно перешагнули рубеж в 100 Гбайт, один фильм в 4K может отъесть ещё 30–50 Гбайт, и несжатое видео занимает много места. Поэтому накопителя никогда не бывает много, его всегда можно чем-то забить, главное сделать разумный выбор в сторону надёжности и не гоняться за цифрами. Здесь ситуация не такая простая и опытные пользователи утверждают, что в долгосрочной перспективе информацию лучше хранить на жёстких дисках.
С SSD накопителями сейчас всё не так просто. Начнём с того, что у них есть определённый ресурс по количеству циклов перезаписи, поэтому их нельзя назвать вечными. Некоторым производителям удалось заметно улучшить показатели надёжности, но обычные недорогие модели не вызывают доверия. В не самой простой ситуации оказываются люди, которым по работе нужно постоянно переписывать большие массивы данных. Скорость важна, но также большую роль играет надёжность. Поэтому не такой утопичной выглядит идея использования внешнего контейнера для SSD M.2 NVMe накопителя. Сейчас на рынке много таких моделей, но не все обеспечивают высокую скорость работы и ещё единицы из них обладают удачной конструкцией для охлаждения быстрых и горячих устройств.
Основной плюс такого устройства заключается в том, что сам накопитель можно менять. Для этого достаточно просто открыть корпус и заменить устройство. Вся процедура не занимает много времени. По сути остаётся лишь один важный вопрос — это интерфейс передачи данных. Тут, надо отметить, произошли титанические сдвиги. С новым поколением платформ для ПК появился USB 4 и ещё актуальными остаются Thunderbolt 3 и 4. Поэтому скорость передачи в 40 Гбит/с сегодня уже не кажется фантастической. Сами накопители SSD M.2 перебираются на пятое поколение шины PCI-e, а PCI-e Gen4×4 (64 Гбит/с) — сегодня уже мейнстрим. Что касается объёма, то есть устройства на 8 Тбайт.
Также есть небольшие нюансы с используемыми контроллерами. Если на коробке накопителя написано 7000 МБ/с, это не значит, что такая скорость записи будет на всём объёме. Поэтому тут важно выбрать подходящее устройство, которое не будет заметно снижать скорость после заполнения SLC кэша. С этим тоже понятно, а вот какой выбрать сам контейнер для работы? С одним устройством я уже ознакомился и в целом оно мне понравилось. Там использовалось активное охлаждение. А есть ли что-то с пассивным? Оказалось, что есть, такая модель называется TerraMaster D1 SSD Plus.
Протестируем данную модель и узнаем, насколько всё соответствует заявленным характеристикам. Для этого нам понадобится SSD M.2 накопитель, и я выбрал самую дешёвую модель на безбуферном контроллере Maxio MAP1602 с заявленной скоростью чтения до 7400 Мбайт/с.
Упаковка и комплектация

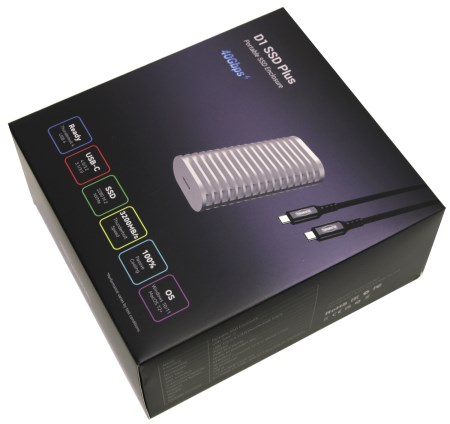

Устройство поставляется в небольшой коробке из плотного картона с цветной полиграфией. Точнее снаружи находится лишь цветная оболочка, внутри которой скрывается ещё одна картонная коробка.
Спереди можно заметить изображение самого устройства, а также есть надпись, которая даёт понимание о максимальной скорости передачи данных — 40 Гбит/с.
В левом верхнем углу указана модель устройства, а в самом низу размещена группа значков, которые перечисляют ключевые особенности устройства. Прежде всего это поддержка интерфейсов USB 4 и Thunderbolt 4. Также допустима работа в режимах совместимости с USB 3.2 Gen1, USB 3.2 Gen2 и USB 3.2 Gen2×2.
Что касается остального, то поддерживаются накопители NVMe размера 2280 и пропускная способность 3200 Мбайт/с через Thunderbolt 4. 100% пассивное охлаждение за счёт размеров и формы корпуса, который эмитирует радиатор. Из операционных систем заявлена поддержка Windows 10/11 и MacOS версии 12+.
С обратной стороны есть только изображение устройства. Впрочем, может быть даже это передняя сторона, а та была задняя. Тут легко запутаться, ведь конкретной информации нет с обеих сторон. Есть только изображения и магическое число 40 Гбит/с.

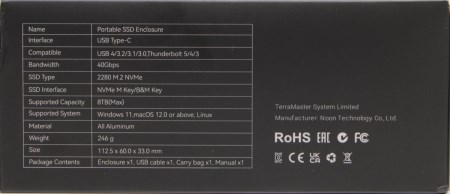

С одного торца приведена небольшая спецификация устройства. Тут уже указаны размеры и вес. Здесь же перечислен комплект поставки.
С другого торца есть наклейка со штрих-кодом, наименованием модели и артикулом.
Внутри оболочки находится прочная чёрная картонная коробка. На ней нет никаких обозначений кроме логотипа TerraMaster сверху. Внутри есть разделение на два отсека. В одной части покоится ещё одна небольшая коробка с аксессуарами, а рядом каркас из вспененного полиэтилена, где в белом пакете скрывается сам контейнер. Сверху всего этого лежит конверт с инструкциями.

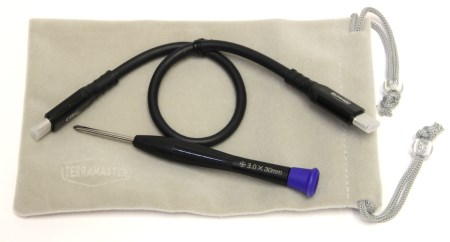

Комплект не очень большой. Есть короткий кабель USB Type-C — USB Type-C длиной около 20 см. Есть дополнительная термопрокладка, отвёртка и бархатный чехол бежевого цвета.
Бумаги в комплекте достаточно много. Это объясняется тем, что присутствует не только инструкция, но также гарантийная карта и листовки с описанием софта.
Устройство контейнера

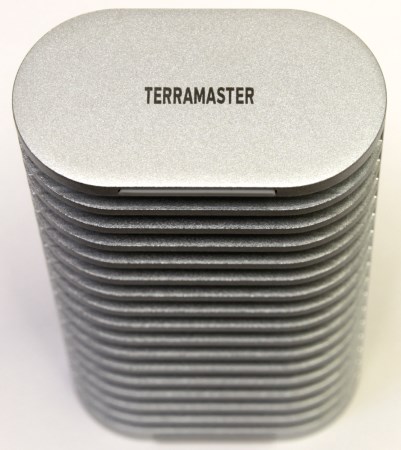

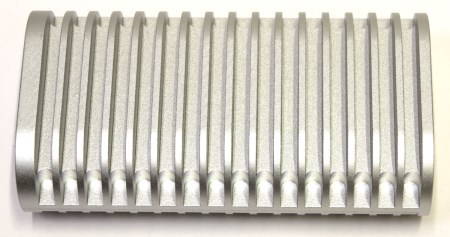

Устройство выполнено в форме эллиптического цилиндра. На самом деле форма его гораздо сложнее, сам цилиндр образуется только по внешнему периметру за счет ребер. Также это достаточно увесистый кусок алюминия. Разумеется, снаружи он чем-то окрашен, и чтобы не поцарапать его, в комплекте идет чехол.
Бампера снаружи для защиты не предусмотрено. Здесь это не просто было реализовать, ведь корпус снаружи представляет собой радиатор. Его конструкция оптимизирована под пассивное охлаждение. Это значит, что рёбра тут расположены редко и сами они достаточно толстые. При этом у устройства есть верх и низ, снизу расположены две тонкие полоски, которые выполняют функцию ножек. Также с одной из сторон находится единственный винт фиксации двух половин между собой. Разумеется, всё сделано идеально ровно и качественно.
Изначально кажется, что эта бочка монолитная. Тем не менее, это не так и она разбирается на две половины. Кстати, винт здесь стальной и с ответной части установлена стальная втулка, запрессованная в алюминиевую часть. В противном случае резьба в мягком алюминии быстро вышла бы из строя.
Понятно, что всё тепло от накопителя и контроллера передаётся на корпус, который в процессе эксплуатации нагревается и охлаждается естественной конвекцией. Поэтому вентиляторов тут нет, а сама конструкция смотрится максимально просто.

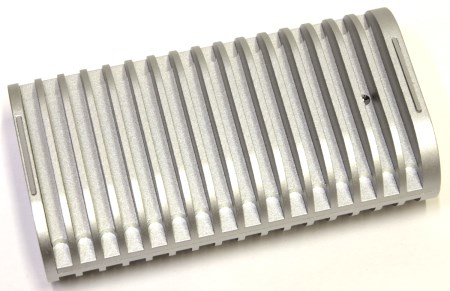

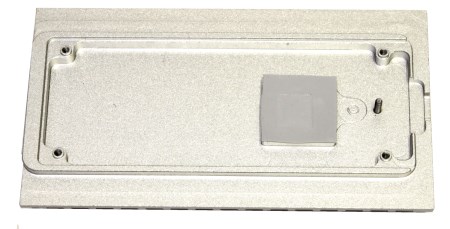

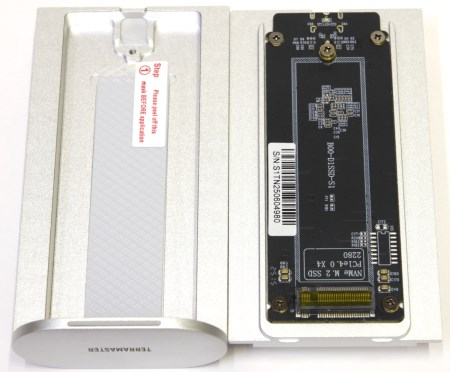

Крышка фиксируется одним-единственным винтом. Далее ее надо немного сдвинуть и можно увидеть, что она дополнительно фиксируется специальными выступами, которые вставляются в пазы. На верхней крышке при разделении остаётся только сама половинка корпуса, полость для размещения внутри накопителя и термопрокладка с защитной плёнкой.

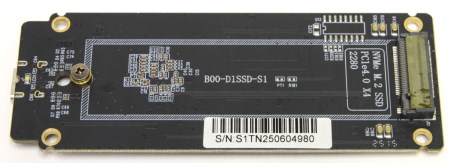

На другой половине практически всё то же самое, но вместо наклейки специальная плата, для установки на неё SSD M.2 M.2 накопителя с ключами M или M+B. Речь идёт про NVMe накопитель размером 2230, 2242, 2260 и 2280. Последний самый распространённый. Сама плата крепится к корпусу четырьмя винтами.

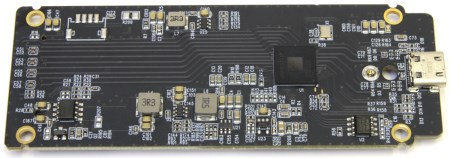

Также внутри на печатной плате можно заметить винт для фиксации накопителя. С одной из сторон находится слот, куда накопитель устанавливается, а с другой — контроллер и вспомогательные элементы. С одного из торцов соответственно есть разъём USB Type-C.

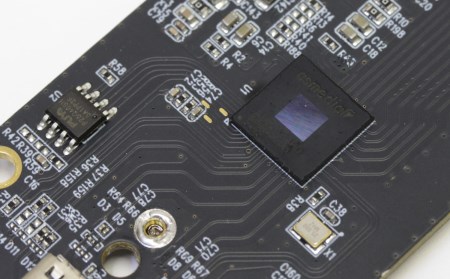

C противоположной стороны материнской платы размещен контроллер ASMedia ASM2464PD. По сути, это мост между интерфейсом PCI-e x4 Gen4 и USB 4.0/Thunderbolt. Чтобы получить максимальную скорость (~3500/3500 Мбайт/с) необходимо подключать комплектным или аналогичным кабелем к порту USB 4.0, Thunderbolt 4. При подключении к порту USB 3.1 скорость будет снижаться до предельно допустимой для данного типа пропускной способности (~1000 Мбайт/с), при подключении к порту USB 3.0, 3.1 Type-A — (~500 Мбайт/с).
Это всё есть в инструкции к устройству, но ничего не сказано про USB 3.2 Gen2×2 (20 Гбит/с). Оказывается, этот режим тоже работает и можно ожидать результата в 2000 Мбайт/с.
Сам контроллер ASM2464PD контактирует с металлической частью корпуса через специальную термопрокладку. Судя по всему, микросхема не очень холодная. Также известно, что быстрые накопители с интерфейсом PCI-e x4 Gen4 достаточно горячие и поэтому производитель сделал такой массивный корпус.

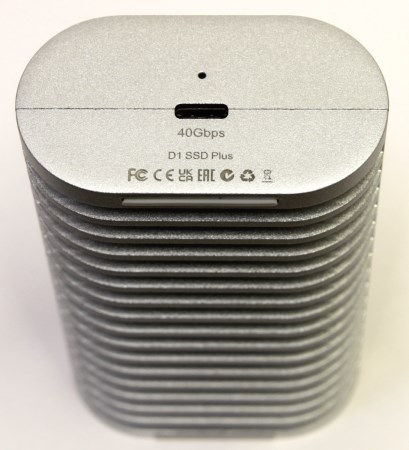

На самом устройстве есть только один порт USB Type-C и рядом с ним есть индикатор активности, который видно через маленькое отверстие.
Больше ничего интересного тут нет, всё просто и поэтому пора переходить к тестированию.
Тестовый стенд

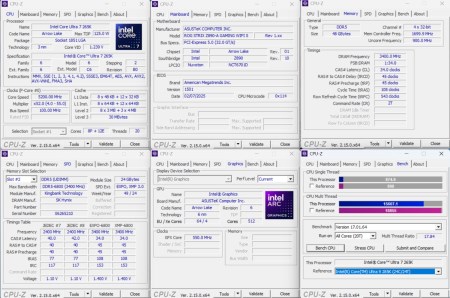

Тестирование SSD контейнера TerraMaster D1 SSD Plus проводилось в составе следующей конфигурации:
- Процессор: Intel Core Ultra 7 265K;
- Охлаждение: Deepcool LS720;
- Термоинтерфейс: GD900–1;
- Материнская плата: ASUS ROG Strix Z890-A Gaming WIFI S, версия BIOS — 1501;
- Память: 2×24 Гбайт DDR5–6800, KingBank (SKhynix M-Die);
- Накопитель: MSI Spatium M570 Pro Frozr 2 Тбайт;
- Накопитель: Hikvision G4000 1 Тбайт;
- Блок питания: Deepcool PX1000G, 1000 Ватт.
Результаты тестов
Сегодня найти материнскую плату или компьютер с интерфейсом USB 4 сложно, заметно проще с Thunderbolt. USB 4 пока массово встречается только на современных флагманских платах для платформы AMD AM5. Впрочем, на платформах Intel давно устанавливается контроллер Thunderbolt, поэтому найти подходящую материнскую плату — это не такая большая проблема.
Дальше дело техники, нужно открутить пару винтов, установить накопитель и закрутить их обратно. Разумеется, стоит снять защитную наклейку с терморезинки. На моей материнской плате был контроллер Thunderbolt 4, поэтому пора переходить к тестам.

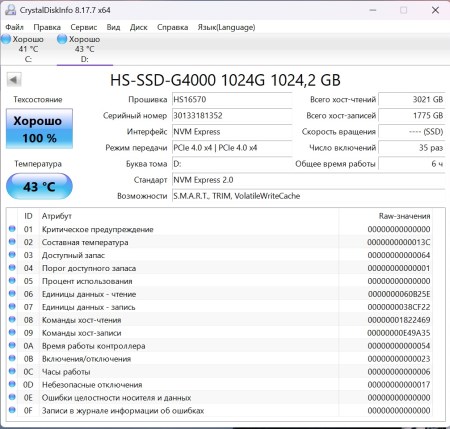

CrystalDiskInfo:

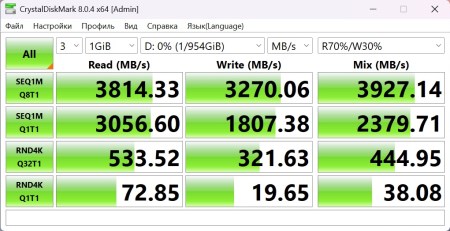

CrystalDiskMark, 1 Гбайт:

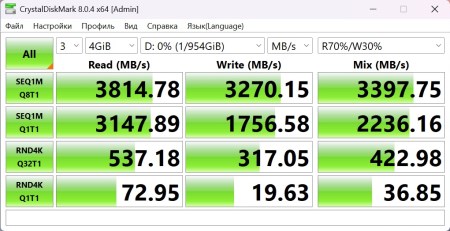

CrystalDiskMark, 4 Гбайт:

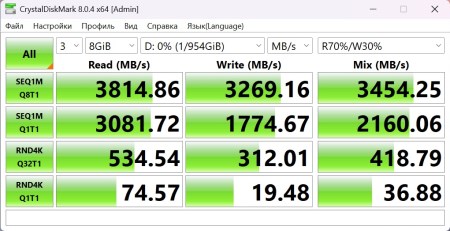

CrystalDiskMark, 8 Гбайт:

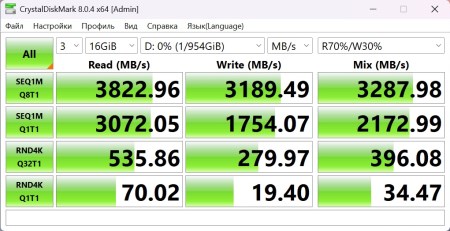

CrystalDiskMark, 16 Гбайт:

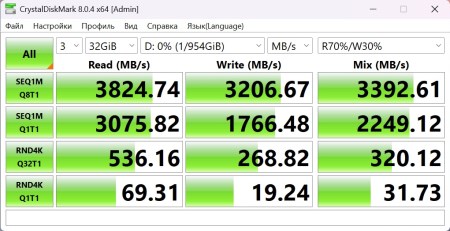

CrystalDiskMark, 32 Гбайт:

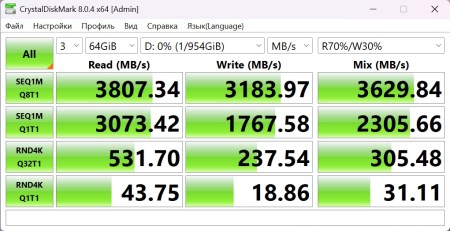

CrystalDiskMark, 64 Гбайт:

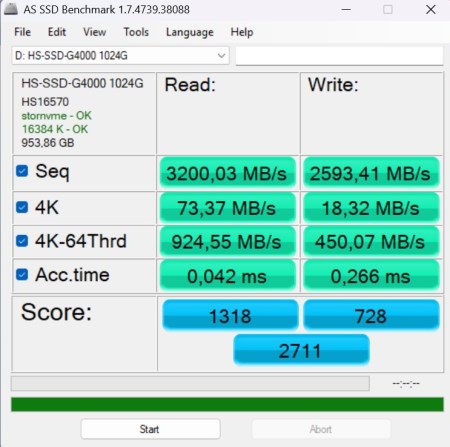

AS SSD Benchmark:

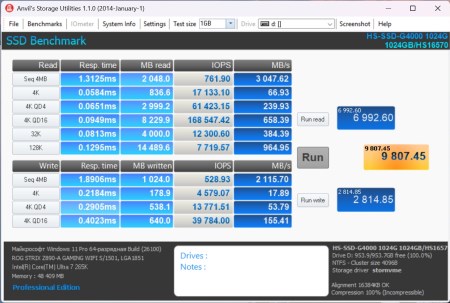

Anvil«s Benchmark
AIDA64 Disk Benchmark:

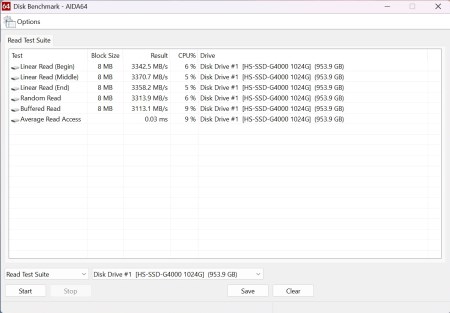

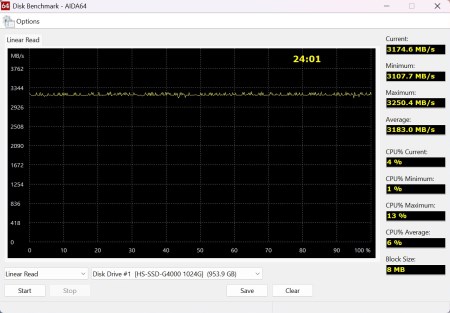

AIDA64 Disk Benchmark (линейное чтение):

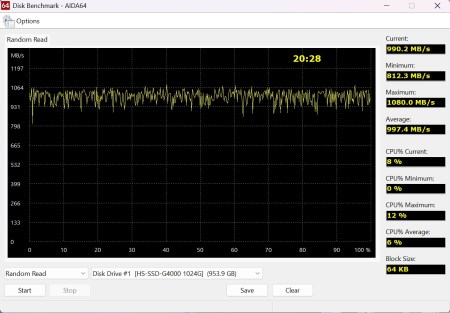

AIDA64 Disk Benchmark (случайное чтение):

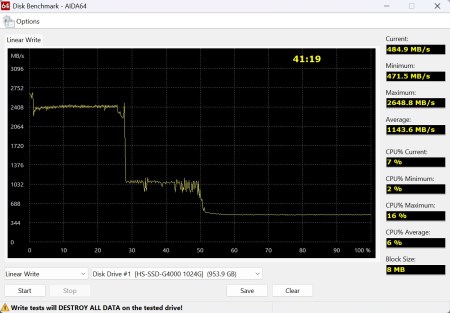

AIDA64 Disk Benchmark (линейная запись):

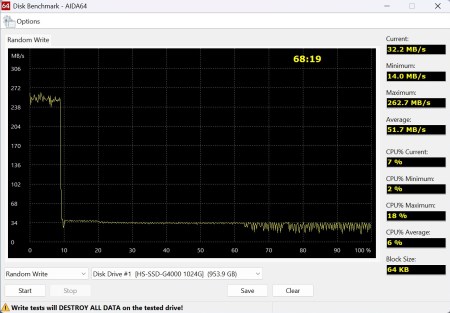

AIDA64 Disk Benchmark (случайная запись):

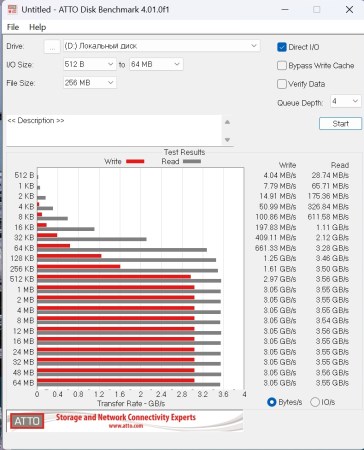

ATTO Disk Benchmark:

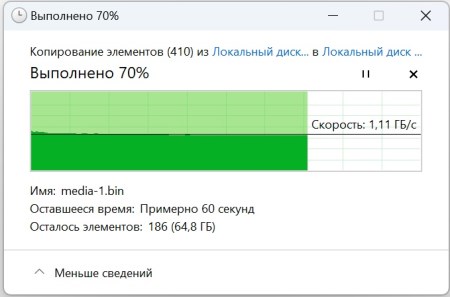

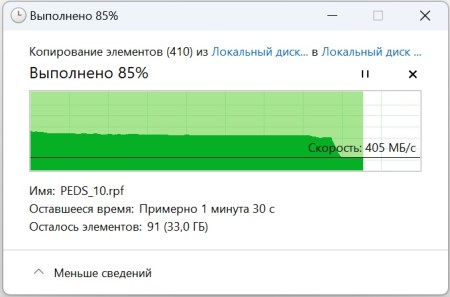

Что с реальной записью? Решил переписать папку с игрой RDR2 размером около 230 Гбайт. Поначалу всё идёт неплохо.
Далее, когда остаётся где-то 60 Гбайт, скорость заметно падает. Похоже, что у безбуферного накопителя просто заканчивается SLC кэш. Поэтому нужно ещё правильно подобрать накопитель. Можно было бы всё это списать на троттлинг, но температура контроллера не поднимается выше 74°C.

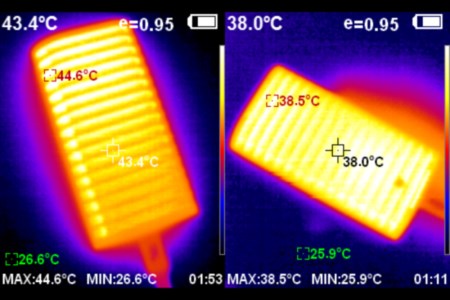

Корпус нагревается не очень сильно и не обжигает руки. При этом нагрев по всему корпусу равномерный. Вентилятора тут нет, поэтому устройство работает бесшумно.
В комплекте с устройством нет накопителя с драйверами и программным обеспечением. Всё это придётся скачивать самостоятельно с сайта производителя. В моём случае никаких драйверов не понадобилось, поскольку для контроллера Thunderbolt они уже были установлены в системе.
Что ещё интересного было замечено? Например, не так давно я покупал кабель USB 4 и уже проверял его несколько раз на работоспособность. Пусть это и noname, но нареканий у меня к нему не было. Длина у него небольшая, один метр. Так вот именно с этим накопителем он работал нестабильно. Поэтому пришлось использовать оригинальный «коротыш».
Заключение
TerraMaster D1 SSD Plus — контейнер для высокопроизводительных SSD M.2 накопителей, который обеспечивает высокую скорость передачи данных. К сожалению, этот контейнер нельзя назвать бюджетным, и он не рассчитан на массового потребителя. Разумеется, со временем интерфейсы становятся более распространёнными и технологии из верхнего сегмента переходят в средний, но тот, кто хочет находиться на грани технологий всегда немного доплачивает за эту возможность.
Само устройство сделано просто, и оно может обрести популярность. Сперва корпус кажется огромным и тяжёлым, но всё это необходимо для того, чтобы отводить тепло от быстрых и горячих SSD. Благодаря такому размеру и форме, которая образует импровизированный радиатор, удаётся добиться приемлемых температурных показателей. В комплекте есть дополнительная терморезинка, поэтому некоторое время можно не переживать, если основная придёт в негодность. Корпус очень удачно разделяется на две половины и если правильно этим воспользоваться, можно создать герметичный контейнер, который не будет бояться влаги и жидкостей. Разумеется, придётся воспользоваться вспомогательными средствами, например, герметиком.
Для удобства транспортировки в комплекте есть бархатный чехол. Однако из-за габаритов и веса устройства в карман его не засунешь, только в сумку или рюкзак.
По скоростям всё предельно просто и понятно. Тут работает классическая связка: чипы NAND Flash → контроллер накопителя → контроллер ASMedia ASM2464PD → контроллер USB / Thunderbolt. Постоянная тут одна — это контроллер в устройстве (ASM2464PD), а всё остальное — это переменные. В моём случае удалось добиться заявленных показателей, на чтение, а вот на запись уже не на всём объёме накопителя. Кто виноват? Конечно же, я сам потому, что выбрал бюджетную безбуферную модель Hikvision G4000 на базе распространённого контроллера Maxio MAP1602. Что выберет конечный пользователь и куда он будет подключать само устройство — этого я угадать не могу.
Для полноценной работы устройства нужен хороший и быстрый накопитель, а также высокоскоростной интерфейс аналогичный Thunderbolt 4. Если такой возможности нет, то сам контейнер не сможет сотворить чуда и обеспечить заявленных скоростей. Поэтому тут напрашивается закономерный вывод. Чтобы устройство работало с максимальной отдачей, к этому ещё нужно приложить соответствующее недешёвое оборудование, на фоне которого стоимость самого контейнера будет не такой существенной.
Ознакомиться с видением производителя своей модели можно на официальном сайте. TerraMaster D1 SSD Plus также доступен для покупки в официальном магазине на AliExpress.
