Обзор и тестирование материнской платы MSI PRO Z890-A WIFI08.07.2025 10:02

Оглавление

Вступление

Последнее поколение настольных процессоров Intel (Arrow Lake) получилось не самым удачным, но зато инженерам компании удалось поэкспериментировать с изменением дизайна и некоторыми другими функциями. Например, отказались от поддержки технологии Hyper Threading. В этом был смысл, поскольку ядер в процессорах стало уже достаточно много, а сама технология появилась не от хорошей жизни, а в эпоху одноядерных процессоров. Другое дело, что многие приложения уже адаптированы под использование HT, поэтому на каком-то этапе может появиться провал в производительности. Этого могло бы не произойти, если вовремя заменить количество потоков на реальные вычислительные ядра.

У Intel такого не случилось, и в новом поколении количество потоков уменьшилось еще. И пусть производительность на один поток выросла, но это не сильно спасло ситуацию. С играми не помогла даже быстрая CUDIMM память, и AMD Ryzen 7 9800×3D вознесён на вершину чартов. Лично я остановил свой выбор на Ryzen 7 7700 и не готов переплачивать за такую прибавку производительности. Что касается платформы Intel, её по-прежнему предпочитает горстка профессионалов, которые работают с определённым пулом задач, находящихся на грани рабочих станций и серверов начального уровня. Хотя я недавно сталкивался с установкой серверной системы на обычную плату AMD B850 и даже недолго мучился с поиском подходящих драйверов. Всё встало вообще без проблем.

Ещё есть преданные фанаты компании Intel, которые болеют и переживают за процессорного гиганта, и их тоже можно понять. Конкуренция, конечно же, нужна, чтобы для конечного потребителя цены были более приемлемыми. Пока же новую платформу Intel пытаются осваивать профессионалы, и поэтому производители материнских плат выпускают не только геймерские модели, но и обычные платы, которые подходят для разных задач. У компании MSI есть своя линейка продукции, которая так и называется PRO, и в ней представлены самые недорогие платы, которые зачастую устанавливаются в офисные компьютеры и рабочие станции. Сегодня есть возможность посмотреть на одну такую материнскую плату для платформы Intel LGA 1851, которая называется MSI PRO Z890-A WIFI.

Сам я давно использовал материнские платы из этой линейки. Например, MSI PRO B650M-A WIFI, которая на поверку оказалась аналогичной MSI MAG B650M Mortar WIFI. Как получится на этот раз, пока неизвестно, но именно поэтому интересно посмотреть.

Упаковка и комплектация

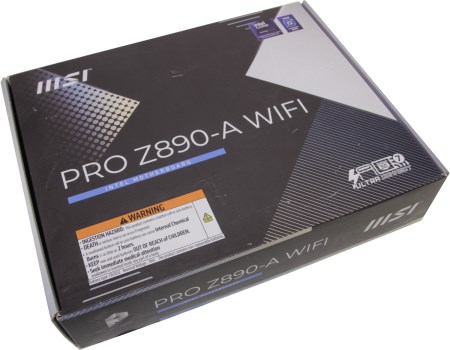

Внешнее оформление упаковки серии PRO немного отличается от геймерских продуктов. Такие платы всё же берут серьёзные ребята для работы, а не для развлечений. И даже если для развлечений, то всё равно на работе. Коробка средних размеров выполнена в привычной для этой серии стилистике.

По центру крупными символами обозначено название модели. В левом верхнем углу находится логотип производителя, а в правом — два значка Intel. Внизу, уже в который раз, я вижу предупреждающую табличку

Сверху крупными буквами обозначено наименование модели. Немного ниже мелким шрифтом указано, что это материнская плата для платформы Intel. Слева присутствует крупное изображение платы, а правее две небольшие таблицы, где представлены ключевые особенности устройства. Ниже есть схематичное изображение разъёмов задней панели и таблица со спецификацией к устройству.

Теперь посмотрим, что внутри.

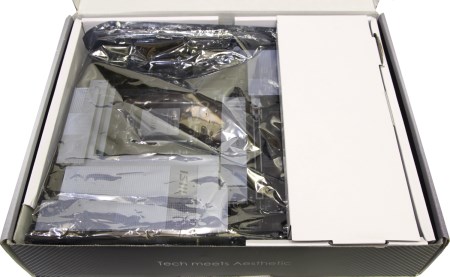

Сверху на картонном лотке лежит сама материнская плата, которая дополнительно упакована в антистатический пакет. Над ней немного нависает ещё одна небольшая белая коробочка. В ней по традиции скрывается антенна для беспроводного модуля.

Вынув устройство, обнаруживаем отсек внизу, где покоится комплект поставки.

Здесь он не очень большой. Информационные компоненты представлены следующим набором.

• Краткое руководство пользователя;
• Нормативное уведомление для стран ЕС.

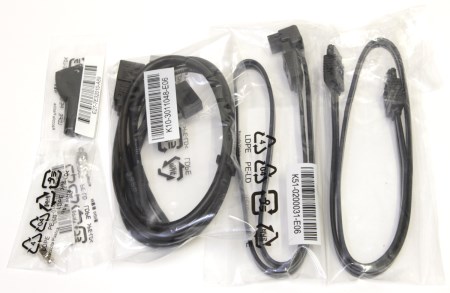

Список аксессуаров тоже не очень большой.

• Два кабеля SATA 6 Гбит/с;
• Комплект креплений для накопителей M.2;

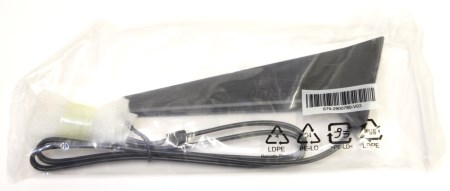

• Антенна для беспроводной сети;
• Флешка с драйверами и ПО;
• Кабель для разъёма EZConn;
• Ключ для фиксаторов накопителей M.2.

Скромно, но терпимо. Заглушка задней панели уже установлена на системной плате, поэтому её нет среди аксессуаров.

Дизайн и особенности платы

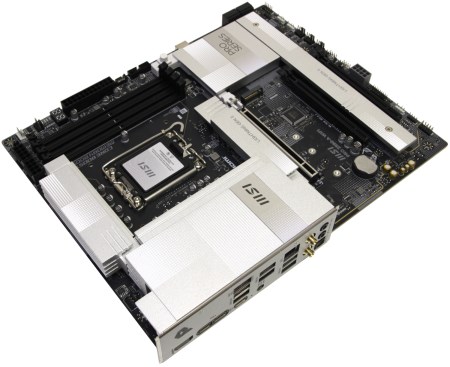

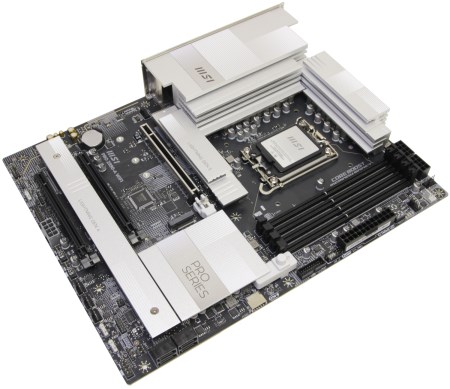

Перед нами материнская плата формата АТХ. Её габариты не отличаются от классических и составляют практически 305×244 мм. По дизайну плата сильно напоминает MSI MAG Z890 Tomahawk WIFI. Однако это касается самой печатной платы, а не оформления. Последнее здесь своё и соответствует серии PRO, где отличительной особенностью в этом поколении являются серебристые радиаторы.

Нет смысла долго сохранять интригу, перед нами та же MSI MAG Z890 Tomahawk WIFI, но в другой обёртке. Для этого достаточно просто сравнить фотографии на сайте производителя и даже спецификацию двух устройств.

Производитель сообщает о шести слоях металлизации и двух унциях меди на слой. Плата жёсткая, не гнётся и ещё относительно увесистая. Понятно, что на ней есть несколько радиаторов, но она не очень лёгкая сама по себе потому, что используются толстые слои меди при производстве печатных плат.

На данный момент это флагманская модель MSI в линейке PRO. Мы видим развитую систему охлаждения, а над разъёмами задней панели находится не кожух, а продолжение бокового радиатора.

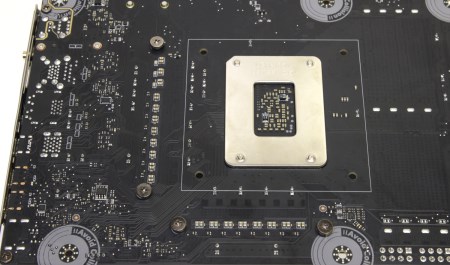

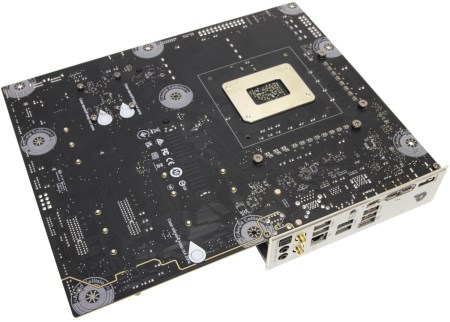

С обратной стороны платы элементов практически нет, но есть знакомые маркеры белого цвета, которые показывают места на плате, где могут располагаться втулки на корпусе. Производитель намекает, что неплохо бы их убрать. Светодиодов тут нет, ведь это не геймерская плата. Зато в наличии куча керамических конденсаторов.

Питание на материнскую плату подаётся через основной и два дополнительных коннектора ATX по схеме 24+8+8. Можно заметить, что компания MSI в этом поколении устройств передвинула дополнительные коннекторы питания ближе к правому верхнему углу платы. Возможно, так удобнее, но проблема в том, что все уже привыкли к стандартному расположению. Особенно это касается корпусов для рабочих станций, где всё достаточно консервативно.

Само по себе такое сочетание дополнительных разъёмов встречается только на очень производительных платах, которые теоретически предназначены для разгона процессоров. На новой платформе это не самая удачная затея из-за того, что чип не монолитный, а сама плитка с ядрами смещена относительно центра. Поэтому по-хорошему нужно ещё искать систему охлаждения со смещением, и у MSI такие есть.

Рядом с основным коннектором питания ATX размещена группа из четырёх светодиодов, которые показывают прохождение загрузки и инициализации процессора, памяти, видеокарты и накопителя. Конкретно в этой модели смысла в этом особо нет потому, что есть отдельный индикатор POST кодов.

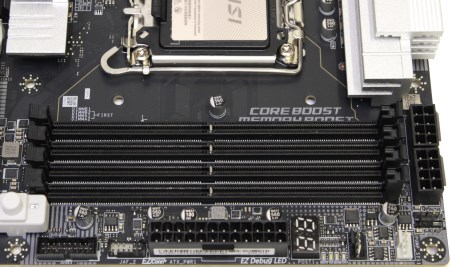

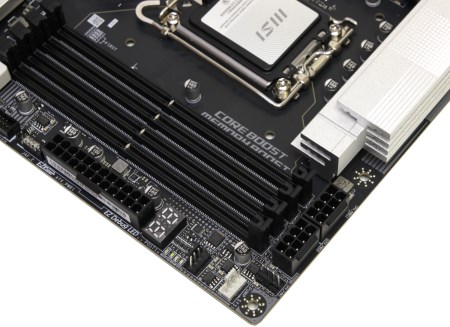

Для модулей памяти типа DDR5 предусмотрено четыре слота чёрного цвета. Cверху находятся фиксаторы, а снизу защёлки. Чтобы активировать двухканальный режим, нужно установить две планки через слот друг от друга.

Intel на этой платформе рекомендует начинать с DDR5–6400. Сегодня такие планки достаточно распространены, а продвинутым ребятам советуют посмотреть в сторону CUDIMM DDR5–8000+.

Заполнять слоты модулями рекомендуется, начиная от правого края платы или дальше от сокета. Производителем заявлена поддержка режимов работы от DDR5–4800 до 9200 МГц со штатным напряжением 1.1 В, которое можно увеличивать. Максимальный допустимый объём 256 Гбайт достигается путём установки четырёх модулей по 64 Гбайт.

Есть поддержка модулей CUDIMM. Это планки, которые оборудованы собственным тактовым генератором, чтобы улучшить стабильность на высоких частотах.

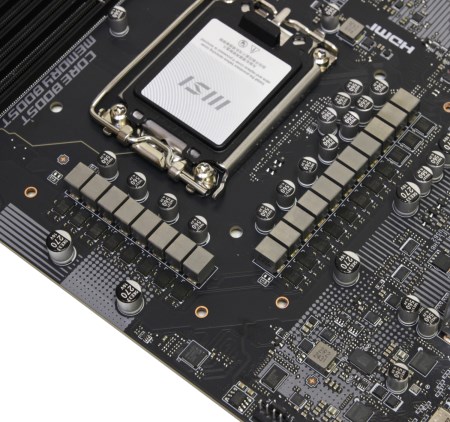

Питание процессора выполнено по схеме 16+1+1+1 (Vcore+Vsa+Vccgt+Vnnnaon). Восемь каналов сверху и ещё одиннадцать сбоку. Это хорошие показатели для материнской платы LGA 1851, особенно если учитывать, что процессоры стали жрать меньше, или нет?

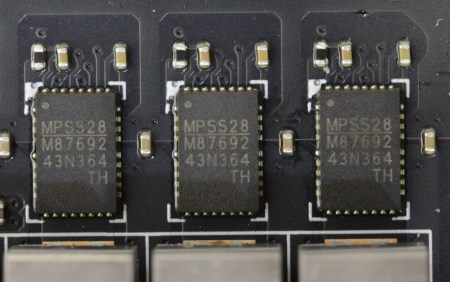

На каждый из 16 каналов приходится по одной ферритовой катушке индуктивности и по одной транзисторной SPS-сборке Monolithic Power Systems M87692, которые обеспечивают по 80 А.

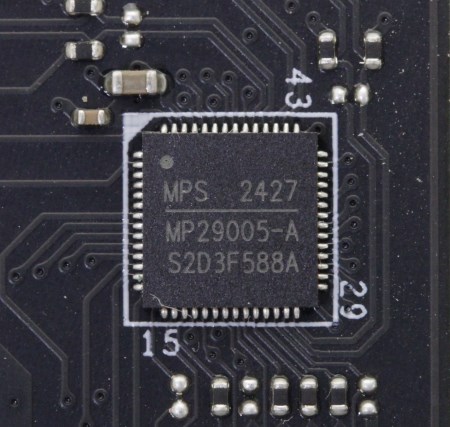

Драйверов нет, они интегрированы в сборки, а удвоители фаз установлены с обратной стороны. В качестве основного ШИМ контроллера используется чип Monolithic Power Systems MP29005-A.

MSI PRO Z890-A WIFI позиционируется больше как устройство для создания рабочих станций. Подсистема питания выглядит очень солидно и определённо должна справиться с флагманом — Intel Core Ultra 9 285K.

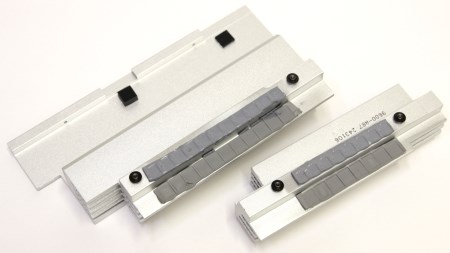

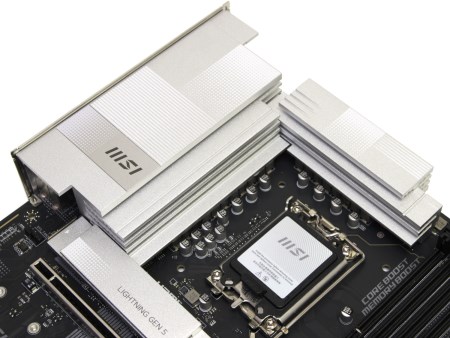

Тепло от транзисторов отводят два крупных радиатора с развитым оребрением. Тепловой трубки нет. Боковой радиатор большой и закрывает разъёмы задней панели. Каждый из двух радиаторов крепятся двумя винтами с обратной стороны. Они изготовлены из алюминиевого сплава и окрашены в серый цвет. Кроме этого, есть узоры и надписи.

Поверхность шероховатая. Оребрение достаточно развитое. В качестве термоинтерфейса используются серые терморезинки толщиной около 1 мм. Они соприкасаются не только с транзисторными сборками, но и катушками индуктивности. Прижим хороший, что заметно по отпечаткам.

Ниже расположены три радиатора. Вообще, если смотреть на плату издалека, может показаться, что радиаторы образуют букву S или цифру 5. Самый нижний отводит тепло сразу от двух накопителей SSD M.2, а всего здесь их может быть установлено четыре штуки.

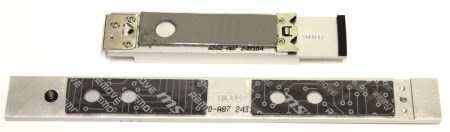

Радиаторы для SSD накопителей изготовлены из алюминиевого сплава, также покрашены в серый цвет и на них нанесены светлые узоры. В основном это массив точек. На радиаторах для SSD M.2 накопителей есть надписи Lighting Gen5 и Lighting Gen4. Это намекает пользователю на используемое поколение шины PCI-e. На каждом радиаторе присутствует терморезинка для улучшения контакта и теплопроводности, а также два винта для крепления к втулкам на плате. Один винт остаётся, а другой вынимается, что удобно при монтаже.

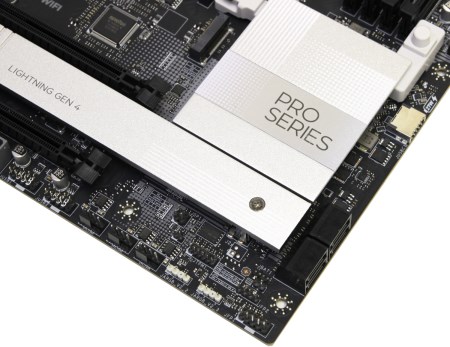

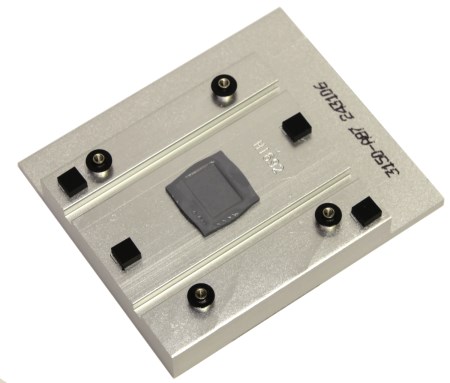

Остался только радиатор чипсета. Он изготовлен из алюминиевого сплава и окрашен в тот же серый цвет. Крепление осуществляется четырьмя винтами с обратной стороны жёстко.

В качестве термоинтерфейса используется серая терморезинка.

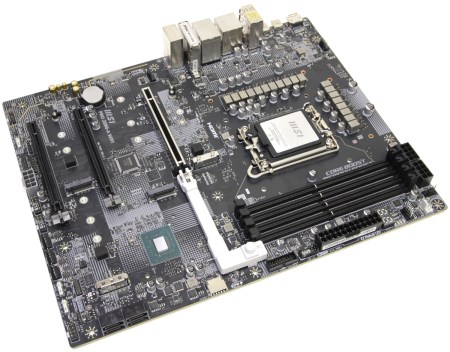

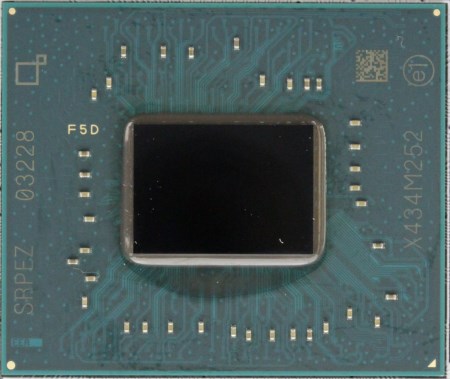

Теперь, когда все радиаторы сняты, можно увидеть чипсет Intel Z890.

Все его особенности давно изучены и чего-то нового, прорывного и революционного он не принёс. Все вспомогательные интерфейсы перешли на PCI-e 4.0, но это не такое великое достижение по современным меркам, а контроллер PCI-e 5.0 расположен в процессоре.

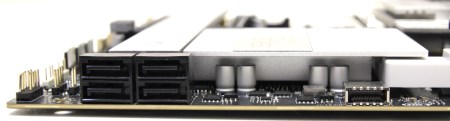

На данной плате реализовано всего четыре порта SATA 3 и все они выведены вбок.

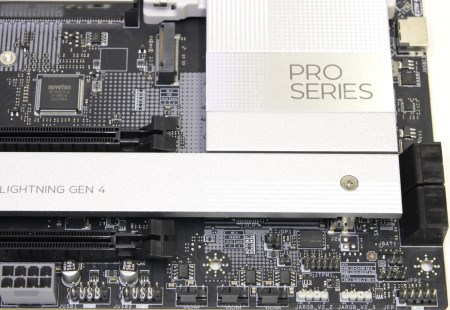

Выше портов SATA распаяна одна колодка портов USB 3.2 Gen2 и одна USB 3.2 Gen1. В правом нижнем углу есть разъём для подключения кнопок, индикаторов корпуса, а также спикерфона. Рядом можно заметить два коннектора ARGB LED 5B для подключения подсветки. Да, вроде серьёзная плата для взрослых дядей, но про подсветку не забыли, а может просто было лень её убирать.

Левее расположены две колодки USB 2.0, ещё три разъёма 4-pin FAN и коннектор дополнительного питания PCI-e 8-pin.

Далее расположен коннектор Thunderbolt 5 для подключения к дочерней плате. Затем можно увидеть два разъёма для подсветки. Один обычный 12В, а другой адресный ARGB LED 5B.

В левом нижнем углу находится отгороженное место для звуковой подсистемы. Здесь мы видим разъём для передней аудиопанели, звуковые конденсаторы, операционный усилитель и звуковой кодек Realtek ALC1220P. Между верхним и средним слотами PCI-e x16 размещен чип контроллера ввода/вывода и системного мониторинга Nuvoton NCT6687D. Выше по левому краю распаяна микросхема 5G сетевого контроллера Realtek RTL8126.

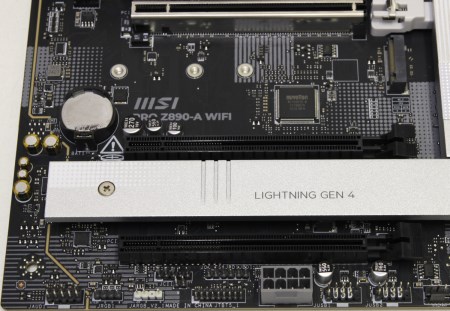

На этой плате мы видим три слота расширения, и все они PCI-e x16. Только верхний получает свои линии PCI-e x16 Gen5 от процессора. Он выделен стальной рамкой по периметру. Остальные слоты обеспечиваются чипсетом.

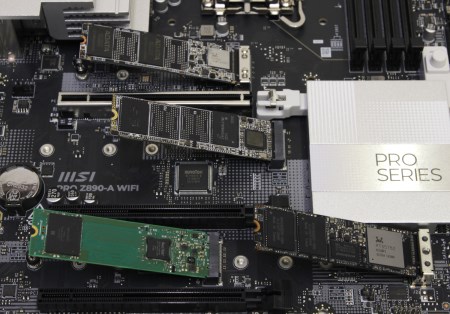

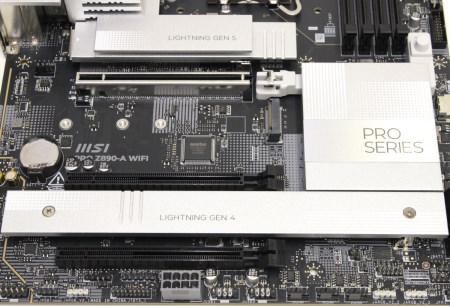

Над верхним слотом PCI-e x16 и между остальными PCI-e x16 предусмотрено четыре разъёма M.2 для установки накопителей.

Самый верхний может работать в режиме PCI-e x4 Gen5. Это всё тоже обеспечивается процессором независимо от слота видеокарты. Пожалуй, это одна из ключевых особенностей новой платформы. Ещё два слота M.2 могут работать в режиме PCI-e x4 Gen4, а один может работать как в режиме SATA, так и PCI-e x4 Gen4. Существуют ограничения на совместное использование, поэтому лучше изучить подробную информацию на сайте производителя.

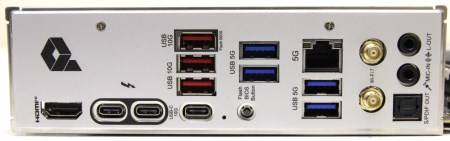

На задней панели находятся следующие интерфейсы.

• Два разъёма Thunderbolt 4 Type-C;
• Три разъёма USB 3.2 Gen2 Type-A;
• Один разъём USB 3.2 Gen2 Type-C;
• Четыре разъёма USB 3.2 Gen1 Type-A;
• Один сетевой разъём RJ-45 (5G);
• Два аудиоразъёма типа minijack;
• Один оптический выход;
• Два вывода антенн;
• Один видеовыход HDMI;
• Одна кнопка BIOS Flash;
• Одна кнопка Сlr CMOS.

Беспроводной модуль основан на карте Intel Wi-Fi 7 BE200.

Технические характеристики

Возможности BIOS

Оболочка заметно изменилась визуально, но принципиальных изменений нет, что не может не радовать. Теперь она называется Click BIOS X. Заметно переработана страница EZ Mode, на которой можно осуществлять основные манипуляции: управлять устройствами загрузки, мониторить систему, включить XMP или активизировать автоматический разгон. Всё делается одним кликом и отлично работает.

Тут добавили ещё пункт предустановок для разгона памяти и теперь по одному клику можно не только разогнать процессор и активировать XMP профиль, но и разогнать NPU. Зачем это чудо гнать, мне неизвестно. Основные изменения возможны в каких-то деталях оформления. Все остальные функции не изменились, включая встроенную систему мониторинга и регулировки вентиляторов, а также прошивальщик. Всё работает чётко, нареканий нет. Инструментарий для разгона тут хороший и размещен в одном разделе.

Структура меню не поменялась и поэтому будет очень удобно при переходе с другой модели MSI.

На месте список внесённых изменений перед выходом из меню настроек. Компания MSI внедрила эту функцию в пятом поколении своей оболочки, и она действительно помогает, особенно когда долго осуществляешь настройки и вносишь сразу несколько изменений или что-то случайно меняешь по ошибке.

Ещё плата корректно ведёт себя при переразгоне и я почти не использовал кнопку ClrCMOS. И мне понравились пункты предустановок для памяти.

Тестовый стенд

Тестирование материнской платы MSI PRO Z890-A WIFI проводилось в составе следующей конфигурации:

• Процессор: Intel Core Ultra 7 265K;
• Охлаждение: Deepcool LS720;
• Термоинтерфейс: GD900–1;
• Материнская плата: MSI PRO Z890-A WIFI, версия BIOS — A.50;
• Память: 2×16 Гбайт DDR5–7200 Kingbank (SKhynix);
• Видеокарта: MSI GeForce RTX 5060 Ti Gaming Trio;
• Накопитель: MSI Spatium M570 Pro 2 Тбайт;
• Блок питания: Deepcool PX1000G, 1000 Вт.

Тестирование

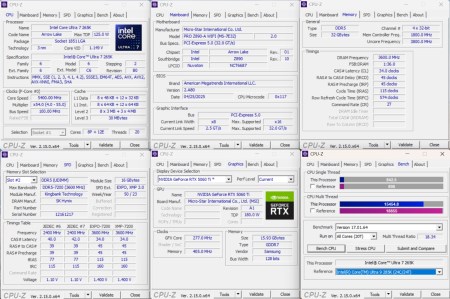

Первым делом устанавливаем свежую операционную систему Windows 11 Pro 24H2, обновляем и устанавливаем все необходимые драйвера. После этого можно приступать к запуску приложений.

Разгонять в таких условиях нет смысла. Только если опять заниматься оптимизацией. Снижать напряжение и пытаться поднимать частоты. Пора переходить непосредственно к результатам тестов.

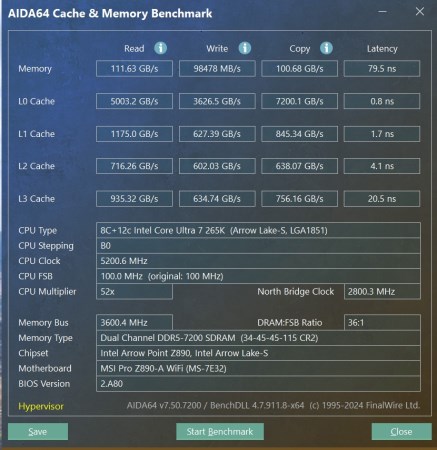

AIDA64 Cache & Memory:

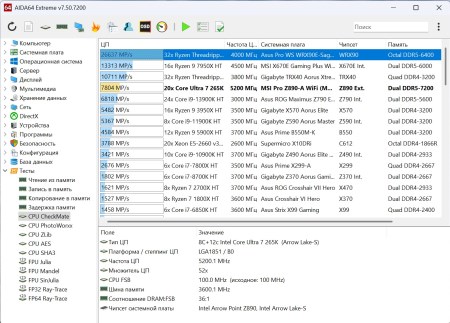

AIDA64 CPU CheckMate:

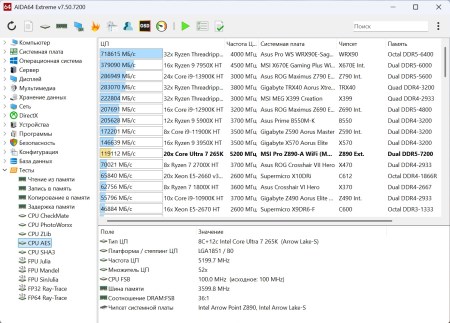

AIDA64 AES:

AIDA64 SHA3:

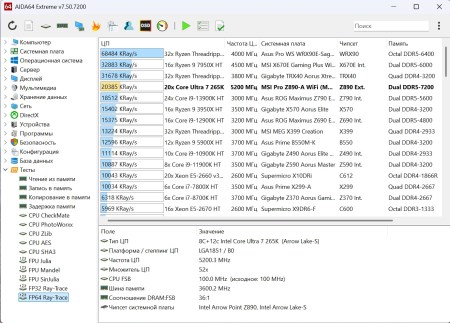

AIDA64 FP64 RayTrace:

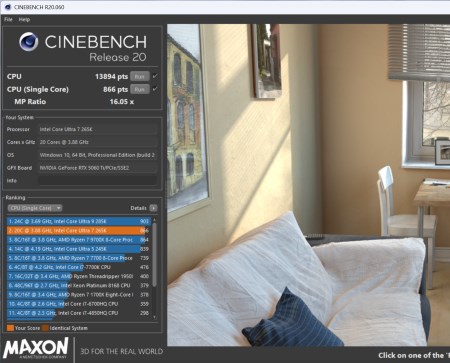

Cinebench R20:

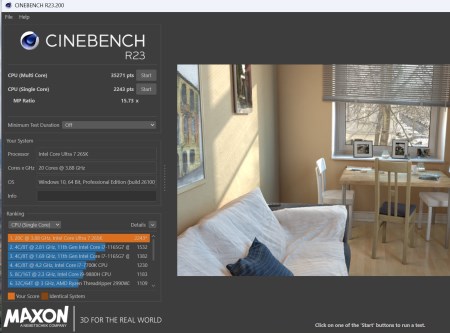

Cinebench R23:

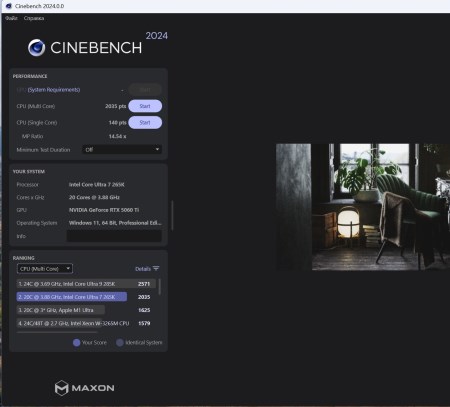

Cinebench 2024:

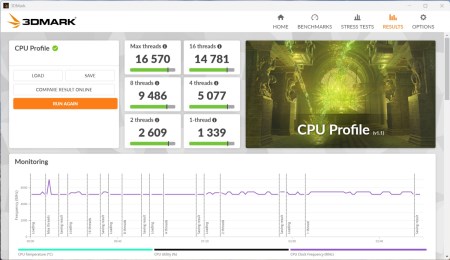

3DMark CPU Profile:

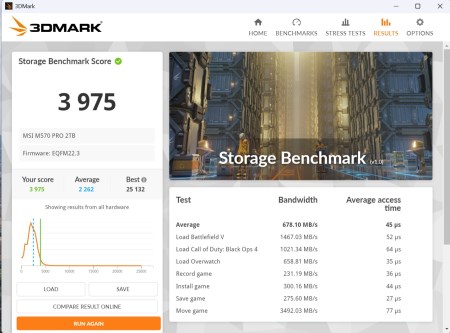

3DMark Storage Benchmark:

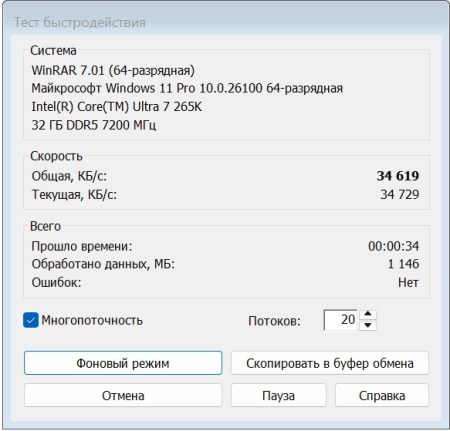

Winrar:

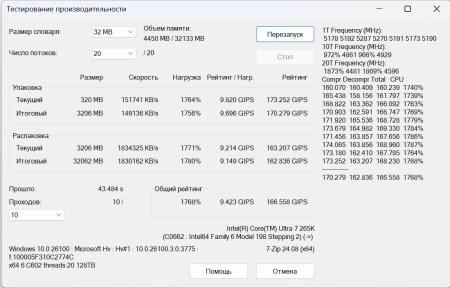

7-Zip:

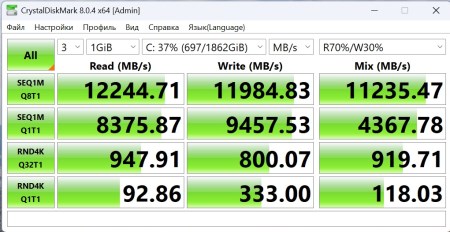

CrystalDiskMark:

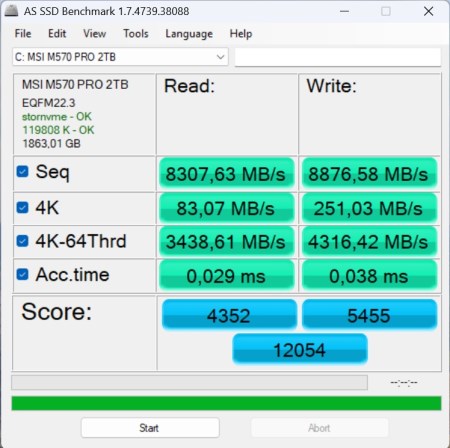

AS SSD:

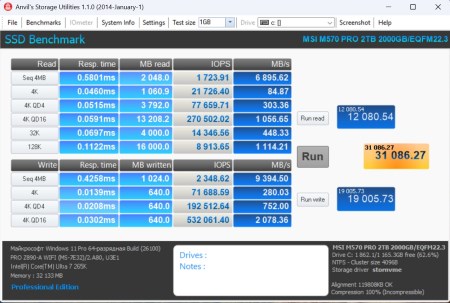

Anvil«s Storage Benchmark:

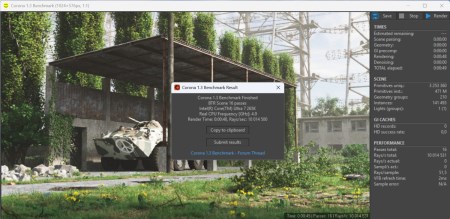

Corona 1.3:

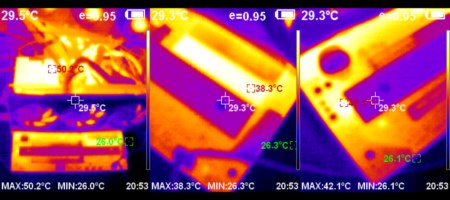

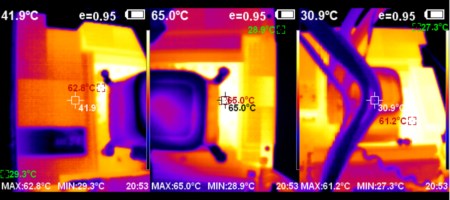

Нагрев радиаторов достаточно умеренный, а околосокетное пространство в нагрузке с этим процессором не прогревалось выше 68°C.

Результат в целом неплохой и достигается он благодаря использованию относительно большого количества каналов питания процессора и крупным радиаторам на мосфетах.

Встроенный звук

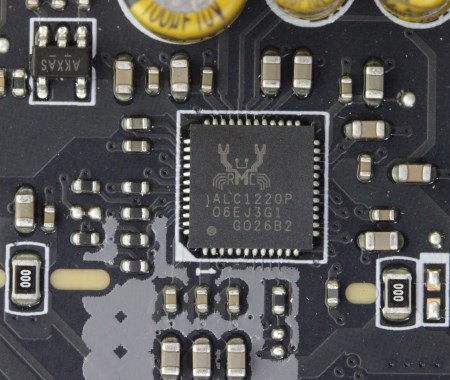

Звуковой кодек представлен микросхемой Realtek ALC1220P. Прослушивание осуществлялось при помощи головных телефонов Sennheiser HD569 и акустики Creative GigaWorks T20 SeriesII.

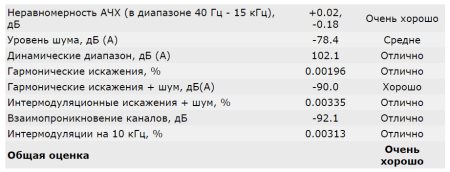

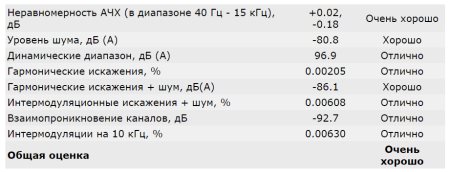

Качество звучания никаких нареканий не вызывает. Звук чистый даже на максимальных уровнях громкости. Кроме того, я протестировал встроенный звук при помощи программы RMAA и получил следующие результаты.

16 бит, 44.1 кГц

24 бит, 192 кГц

Заключение

MSI PRO Z890-A WIFI — это та же MSI MAG Z890 Tomahawk WIFI, но с другими радиаторами. При прямом сравнении выявляются мелкие различия, например, узоры сверху на печатной плате или другие сетевые контроллеры. В остальном это братья-близнецы, поэтому всё, что сказано в обзоре MAG Z890 Tomahawk WIFI, справедливо и для новой версии, и это не удивительно. Действительно нет смысла делать 100500 разных моделей, гораздо проще одну позиционировать для разных задач. Обычно модели линейки PRO стоят немного дешевле, обладают более скромной комплектацией и радиаторов для SSD накопителей M.2 немного меньше. Всё так и получилось. Поэтому можно не гоняться за приставкой Gaming, а немного сэкономить и взять версию PRO.

Это хорошая плата среднего уровня для новой платформы Intel. Она обеспечивает поддержку не только новых процессоров Intel Core Ultra 200, но и памяти нового типа DDR5 CUDIMM. Новой её можно назвать условно, поскольку это всё та же DDR5, но способная работать на высоких частотах. Просто плата позволяет разогнать память чуть лучше, чем на других платформах, но и здесь есть свои пределы, для которых лучше использовать платы с двумя слотами под память. В целом брать плату под разгон на этой платформе — не самое удачное решение, ведь в итоге всё упрётся в охлаждение процессора, где выше головы не прыгнуть.

Подсистема питания материнской платы реализована отлично. Здесь мы видим набор из 16+1+1+1 фазы и этого вполне достаточно даже для флагманского процессора Intel Core Ultra 9 285K. В режиме тяжёлой нагрузки максимальная температура околосокетного пространства достигает тех же температур, что и у MSI MAG Z890 Tomahawk WIFI, а именно 68°C. В этом нет ничего удивительного, радиаторы на мосфетах тут тоже достаточно крупные. Если посмотреть, то даже BIOS у этих плат совпадает и отличается только внешним оформлением.

Эта материнская плата обладает всеми самыми современными и популярными интерфейсами. Есть поддержка WI-FI 7, есть Ethernet 5G, есть Thunderbolt 4, есть M.2 PCI-e x4 Gen5 и много чего ещё интересного. Например, для накопителей M.2 предусмотрено новое быстрое и простое крепление, а слот PCI-e x16 для видеокарты оборудован механизмом освобождения защёлки для более простого извлечения. Видно, что инженеры компании MSI поработали над удобством использования и у них это получилось. Например, они перенесли коннекторы питания процессора ближе к правому углу. Из таких мелочей получается в итоге хороший и удобный продукт, которым приятно пользоваться.
