Обзор и тестирование материнской платы MSI MAG B850 Tomahawk MAX WIFI05.08.2025 10:17

Оглавление

Вступление

Сегодня наиболее популярной базой для игровой платформы ПК является AMD. Речь идёт о процессорах и материнских платах для них. Архитектура Zen 5 не совершила революционного прорыва, а позволила компании AMD лучше закрепиться на рынке и обрести большую популярность.

Разумеется, здесь не обошлось без помощи Intel, поскольку она позволила себе несколько раз кряду провалиться, после чего часть фан-боев переметнулась в другой лагерь. У меня же достаточно давно параллельно существуют несколько платформ, поэтому не могу себя отнести к какому-то одному комьюнити. Есть удачные и сомнительные решения с обеих сторон, а не ошибается только тот, кто ничего не делает. Однако рядовому пользователю конкуренция компаний выгодна потому, что можно приобрести продукт любимой фирмы за приемлемые деньги, а монополия позволяет задирать цены.

На AM5 сейчас всё достаточно неплохо. Есть недорогие материнские платы, никто не заставляет покупать дорогую память DDR5–9600, а можно ограничиться какой-нибудь недорогой DDR5–6000 CL30, также необязательно занимать деньги на новый процессор AMD Ryzen 7 9800×3D. Можно взять 8 ядер и 16 потоков, выбрав AMD Ryzen 7 7700. Да, производительность будет ниже, но тут всё зависит от режимов и используемой видеокарты. Поэтому где-то Ryzen 7 7700 может оказаться даже не хуже, но заметно дешевле. Разницу можно смело пустить на видеокарту, для этого достаточно взять калькулятор и посчитать, что на сдачу можно прикупить простенькую карточку вроде RTX 4060.

С выпуском новых процессоров 9000-й серии компания AMD забыла только обновить чипсеты. Поэтому она их просто переименовала. В данном случае чипсеты компании AMD перешли сразу с шестисотого индекса на восьмисотый. Кто-то мог подумать, что это будет прорыв, если обозначение изменилось так сильно. По факту же произошла обычная перемаркировка. Поэтому новые чипсеты принципиально ничем не выделяются на фоне прошлого поколения. Был добавлен интерфейс USB 4, но это скорее заслуга внешних контроллеров.

Производители материнских плат выпустили обновлённые версии моделей прошлого поколения, чтобы расширить функциональность и изменить внешний облик устройств под новую стилистику. Я уже рассматривал несколько моделей на новых флагманских наборах логики, и вот подошла очередь среднего уровня и модели MSI MAG B850 Tomahawk MAX WIFI.

Чипсет AMD B850 пришёл на смену популярному B650, но отличия там нужно искать под микроскопом. Гораздо интереснее посмотреть, как изменились возможности новых плат среднего уровня при помощи сторонних контроллеров, а не чипсета.

Упаковка и комплектация

Коробка средних размеров выполнена в другом оформлении, если сравнивать с прошлым поколением на чипсете AMD B650. Фон выглядит как-то невзрачно. Ситуацию немного спасает зелёная вставка и наклейка внизу, на которой написаны такие страшные слова как Hazard и Death.

В левом верхнем углу находится эмблема серии Gaming. Посередине крупными символами обозначено название материнской платы. В нижнем правом углу есть традиционная для платформ AMD вставка с указанием чипсета. В данном случае это AMD B850. Если кто-то до сих пор ещё не знает, то это тот же самый AMD B650E. Фон матовый, полиграфия хорошая и в целом всё выглядит неплохо.

Заднюю сторону снова представляют маркетологи, чтобы они перечислили важные достоинства и нужные технические решения в этой материнской плате.

Сверху крупными буквами обозначено наименование модели. Немного ниже мелким шрифтом указано, что это материнская плата для платформы AMD. По центру размещено крупное изображение платы, а по бокам — две небольшие таблицы, где представлены ключевые особенности устройства.

Ниже есть схематичное изображение разъёмов задней панели и таблица со спецификацией к устройству.

Теперь посмотрим, что внутри.

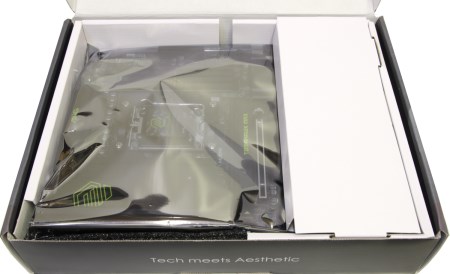

Сверху на картонном лотке лежит сама материнская плата, которая дополнительно упакована в антистатический пакет. Над ней немного нависает ещё одна небольшая белая коробочка. В ней по традиции скрывается антенна для беспроводного модуля.

Вынув устройство, обнаруживаем отсек внизу, где находится комплект поставки.

Здесь он не очень большой. Информационные компоненты представлены следующим набором.

• Краткое руководство пользователя;
• Комплект наклеек;
• Нормативное уведомление для стран ЕС.

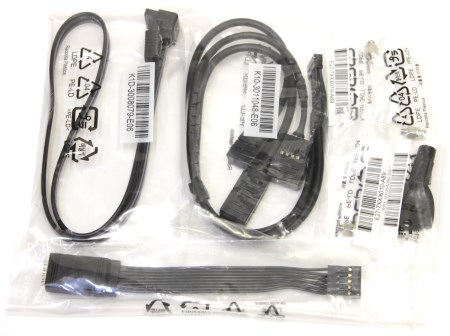

Список аксессуаров тоже не очень большой.

• Один кабель SATA 6 Гбит/с;
• Комплект креплений для накопителей M.2;

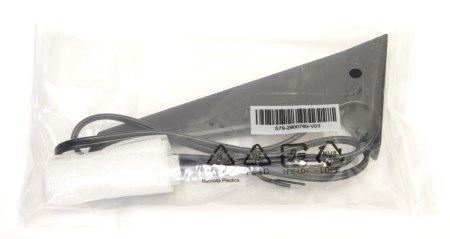

• Антенна для беспроводной сети;
• Кабель для разъёма EZConn;
• Удлинитель для разъёма кнопок и индикаторов корпуса;
• Ключ для фиксаторов накопителей M.2.

В целом жаловаться не на что, в комплекте есть всё самое необходимое. Кабелей SATA целый один, но это такой новый тренд. Заглушка задней панели уже установлена на плате, поэтому её нет среди аксессуаров.

Ещё нет никакого носителя с драйверами. Лично столкнулся с проблемой при установке операционной системы, когда создавал RAID массив. Необходимо было подгрузить драйвера контроллера и их пришлось скачивать с сайта производителя. Разумеется, на другом компьютере, что не всегда удобно, а иногда даже невозможно.

Дизайн и особенности платы

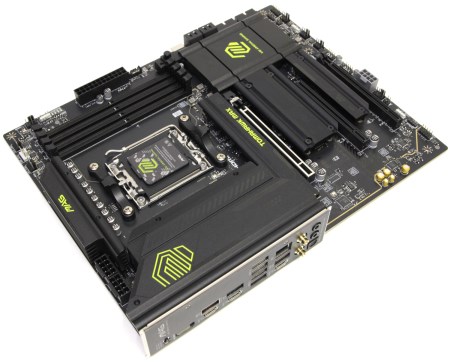

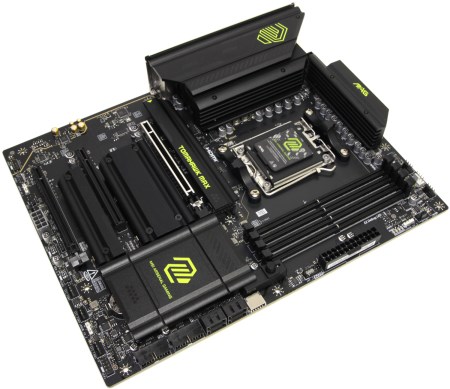

Перед нами материнская плата формата АТХ. Её габариты не отличаются от классических и составляют 305×244 мм. По внешнему виду плата больше напоминает другие современные модели из серии Tomahawk. В первую очередь это можно сказать по дизайну радиаторов и внешнему оформлению.

Также печатная плата тут абсолютно другая, нежели у MSI MAG B650 Tomahawk WIFI, и это заметно сразу, даже по спецификации.

Сама плата чёрного цвета, поверхность матовая. Производитель сообщает о восьми слоях металлизации и двух унциях меди на слой. Если кто-то подзабыл, то MSI MAG B650 Tomahawk WIFI была шестислойная. Возможно, именно поэтому на новинке заявлены более высокие частоты работы оперативной памяти DDR5.

Плата жёсткая, не гнётся и ещё достаточно тяжёлая. Принтов на плате достаточно, но часть из них сделана чёрной глянцевой краской по чёрной матовой поверхности и поэтому сходу это не бросается в глаза.

Это плата среднего уровня по всем понятиям. Сама линейка MSI Arsenal Gaming не является флагманской, поскольку выше находится MPG (MSI Performance Gaming), а ведь есть ещё MEG.

Однако, именно на чипсете AMD B850 это практически топ, выше только MPG B850 EDGE TI WIFI. Тем не менее, здесь мы видим развитую систему охлаждения, которая состоит из нескольких радиаторов. Подсветки тут нет. Есть лишь надписи и различные узоры, которые нанесены яркой зелёной краской.

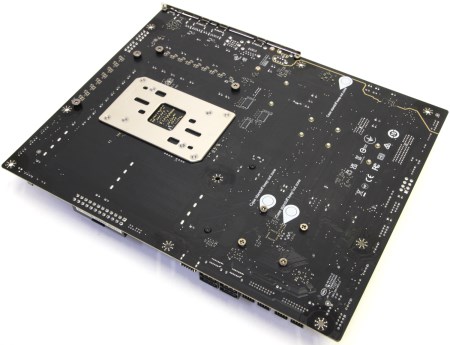

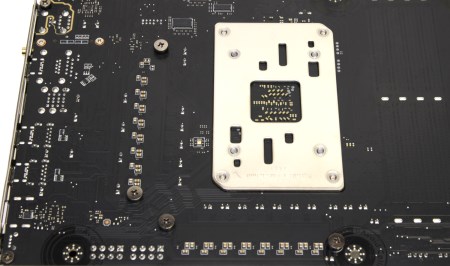

С обратной стороны платы элементов практически нет, но есть знакомые маркеры белого цвета, которые показывают места на плате, где могут быть втулки на корпусе. Производитель намекает, что неплохо бы их убрать. Светодиодов тут нет, только группы керамических конденсаторов.

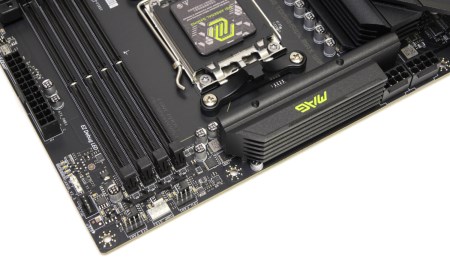

Питание на материнскую плату подаётся через основной и два дополнительных коннектора ATX по схеме 24+8+8.

На платформах Intel производитель сместил разъёмы дополнительного питания процессора в правую часть. На AMD такой фокус пока провернуть забыли, а может и не планировали вовсе. При этом видно, что производитель позаботился о питании как следует.

Рядом с основным коннектором питания ATX расположена группа из четырёх светодиодов, которые показывают прохождение загрузки и инициализации процессора, памяти, видеокарты и накопителя. Индикатора POST-кодов тут нет.

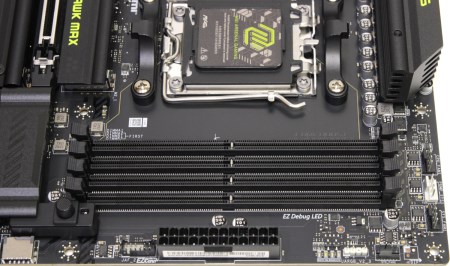

Для модулей памяти типа DDR5 предусмотрено четыре слота чёрного цвета. C двух сторон используются защёлки. Это опять же характерно для плат на платформе AMD.

Чтобы активировать двухканальный режим, нужно установить две планки через слот друг от друга. В процессорах AMD Ryzen 7000, 8000 и 9000-й серии используется контроллер с поддержкой только одного типа памяти — DDR5. Компания AMD рекомендует оперировать с режимами DDR5–6000 и DDR5–6400.

Вместо технологии XMP используется похожая, которая называется AMD EXPO. Контакты слотов памяти пропаяны спереди, а не с обратной стороны.

Заполнять слоты модулями рекомендуется, начиная от правого края платы или дальше от сокета. Производителем заявлена поддержка режимов работы от DDR5–4800 до 8400 МГц со штатным напряжением 1.1 В, которое можно увеличивать. Тем не менее, все настройки следует производить аккуратно. Максимальный допустимый объём на сегодняшний день ограничен установкой четырёх модулей по 48 Гбайт, что в общей сложности даёт 192 Гбайт. Планки по 64 Гбайт только начинают появляться, и они пока не очень распространены. Что касается модулей по 48 Гбайт, то они ведут себя так же как 32 Гбайт.

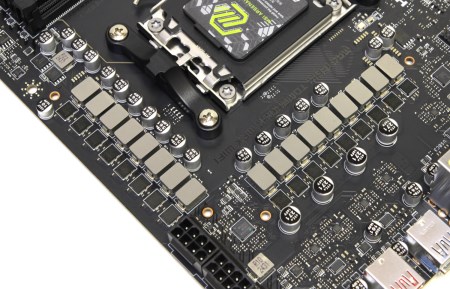

Питание процессора выполнено по схеме 14+2+1. Восемь каналов сверху и девять каналов сбоку. Это хорошие показатели для материнской платы в конструктиве AM5. Поэтому производитель ничего решил не менять, даже номинал у SPS-сборок.

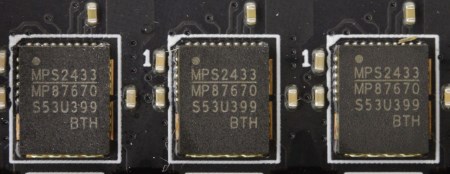

На каждый из 16 каналов приходится по одной ферритовой катушке индуктивности и по одной транзисторной сборке Monolithic Power Systems MP87670. Они могут продолжительное время обеспечивать нагрузку 80 А.

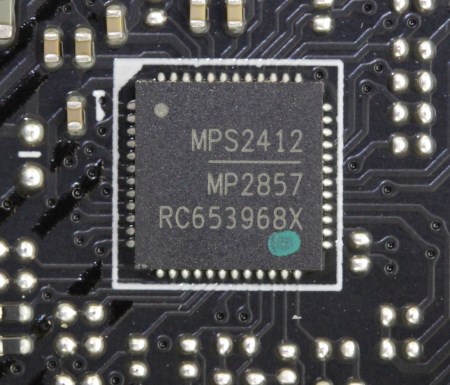

Драйверов нет, они интегрированы в сборки, а удвоителей нет вовсе, даже с обратной стороны. В качестве основного ШИМ-контроллера используется чип Monolithic Power Systems MP2857.

MSI MAG B850 Tomahawk MAX WIFI позиционируется как универсальная плата для дома и офиса. Зачастую для хороших результатов вполне хватает частоты памяти DDR5–6000 с низкими таймингами. Далее уже под процессор можно подобрать режим работы PBO, настроить «кривую» и выжать максимальную производительность в каком-то диапазоне.

При желании потребление можно подкрутить на любом процессоре, но штатно плата сама его немного завышает. Тем более в играх потребление ниже, чем при интенсивной нагрузке, и вполне может укладываться в 120 Вт. Ещё раз отмечу, что подсистема питания здесь отличная и готова к серьёзной нагрузке.

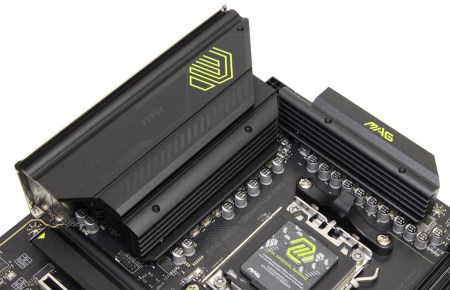

Тепло от транзисторов отводят два крупных радиатора с развитым оребрением. Они независимы друг от друга и не соединяются тепловой трубкой.

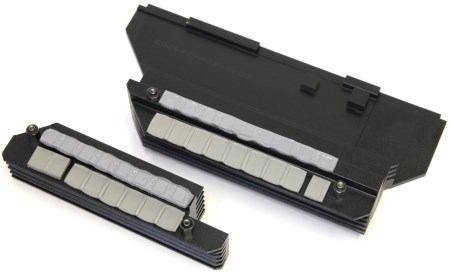

Каждый из двух радиаторов крепится двумя винтами с обратной стороны. Они изготовлены из алюминиевого сплава и окрашены в чёрный цвет.

Их поверхность шероховатая, а оребрение достаточно развитое. В качестве термоинтерфейса используются серые термопрокладки разной толщины. Они соприкасаются не только с транзисторными сборками, но и катушками индуктивности. Прижим хороший, что заметно по отпечаткам.

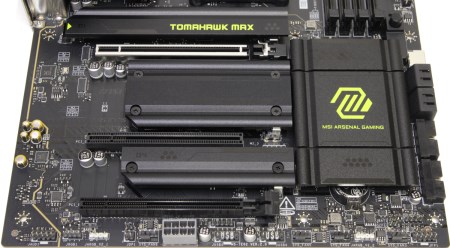

Ниже находятся ещё четыре радиатора, которые предназначены для охлаждения SSD M.2 накопителей и чипсета. Два слота M.2 получают линии от процессора, поэтому в зависимости от его модели они могут работать в режиме PCI-e 5.0 или PCI-e 4.0. Оставшиеся обеспечиваются чипсетом, поэтому работают в режиме PCI-e 4.0, но один из них в режиме x2, поэтому тут нужно быть внимательнее и заранее изучить спецификацию.

Самый верхний радиатор оборудован быстросъёмным механизмом, а все остальные крепятся винтами. Например, нижний предназначен для одного накопителя и фиксируется двумя винтами.

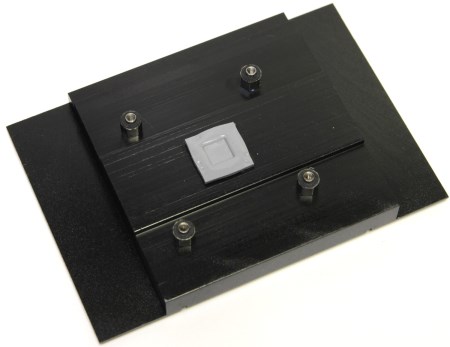

Ещё один радиатор предназначается для двух средних. Он уже крепится четырьмя винтами. Везде используются одинаковые термопрокладки.

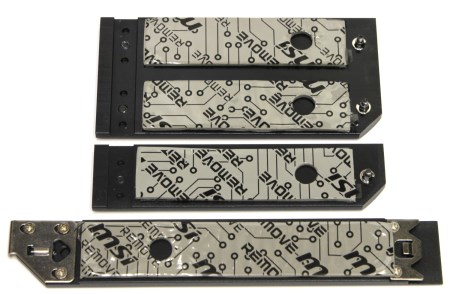

Радиаторы для SSD накопителей изготовлены из алюминиевого сплава и окрашены в чёрный цвет.

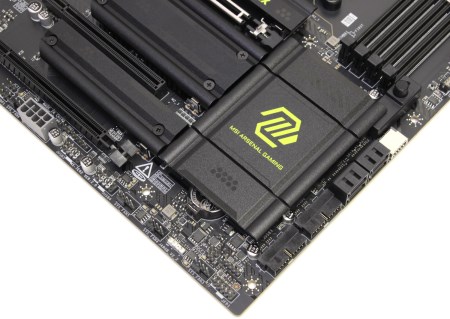

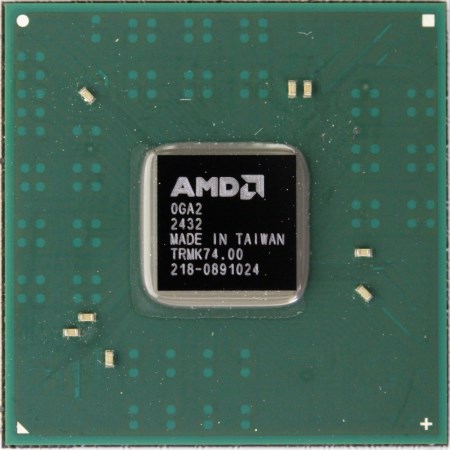

Остался только радиатор чипсета, который установлен в правой нижней части платы. Подсветки у него нет. Это массивный, крупный радиатор, который изготовлен из алюминиевого сплава и окрашен в чёрный цвет. Крепление осуществляется четырьмя винтами с обратной стороны жёстко.

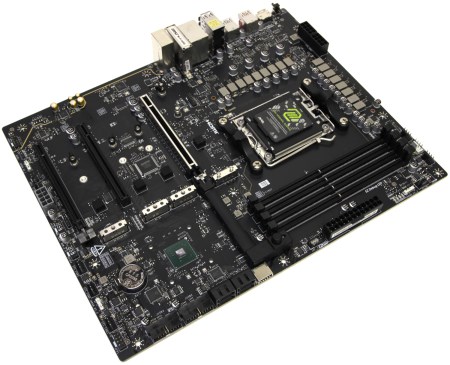

В качестве термоинтерфейса применяются пластичные термопрокладки. Теперь, когда все радиаторы сняты, можно увидеть чипсет AMD B850.

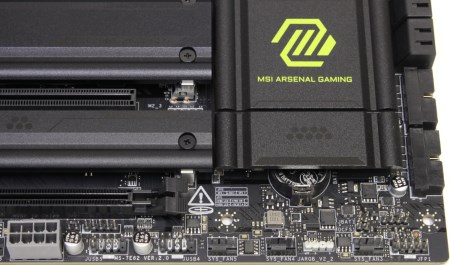

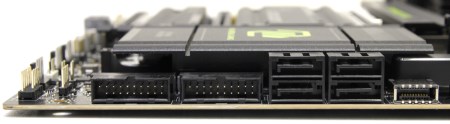

В данном случае реализовано четыре порта SATA и все они выведены вбок справа. Выше боковых портов SATA распаяна одна колодка портов USB 3.2 Gen2, а ниже — две USB 3.2 Gen1. В правом нижнем углу есть разъём для подключения кнопок, индикаторов корпуса, а также спикерфона.

Левее расположены три разъёма 4-pin FAN и две колодки USB 2.0.

Затем можно увидеть разъём питания PCI-e 8-pin, один разъём для RGB подсветки 12В и ещё один 5В ARGB.

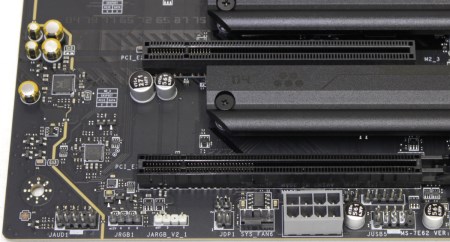

В левом нижнем углу находится отгороженное место для звуковой подсистемы. Здесь мы видим разъём для передней аудиопанели, звуковые конденсаторы, операционный усилитель и звуковой кодек Realtek ALC4080.

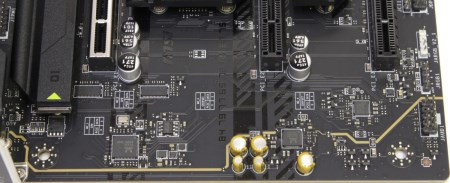

Между двумя верхними слотами PCI-e x16 спрятался чип контроллера ввода/вывода и системного мониторинга Nuvoton NCT6687D. Далее по левому краю распаяна микросхема 5G сетевого контроллера Realtek RTL8126.

На этой плате мы видим три слота расширения PCI-e x16. Верхний слот PCI-e x16 обрамлен металлической рамкой.

Именно он получает свои линии PCI-e непосредственно от процессора. Опять же тут есть зависимость от используемого процессора. Только у 7000 и 9000 моделей есть возможность работать с интерфейсом PCI-e 5.0 в полном объёме. Оставшиеся слоты получают линии PCI-e Gen4 от чипсета. Средний слот ограничен до PCI-e x1, а нижний до PCI-e x4.

В целом сама плата по компоновке очень сильно напоминает MSI MAG X870E Tomahawk WIFI, но здесь только один чипсет вместо двух.

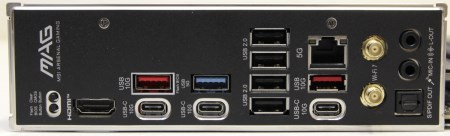

На задней панели находятся следующие интерфейсы.

• Четыре разъёма USB 2.0;
• Два разъёма USB 3.2 Gen2 Type-А;
• Три разъёма USB 3.2 Type-C;
• Один разъём USB 3.2 Gen1;
• Один сетевой разъём RJ-45 (5G);
• Два аудиоразъёма типа minijack;
• Один оптический выход;
• Два вывода антенн;
• Один видеовыход HDMI;
• Одна кнопка BIOS Flash;
• Одна кнопка ClrCMOS.

Беспроводной модуль основан на карте MediaTek MT7925.

Технические характеристики

Возможности BIOS

В новом поколении материнских плат UEFI оболочка BIOS изменилась визуально, но принципиальных изменений нет, что не может не радовать. Теперь она называется CLICK BIOS X. Заметно переработана страница EZ Mode, где можно осуществлять основные манипуляции: управлять устройствами загрузки, мониторить систему, включить EXPO или активизировать автоматический разгон. Всё делается одним кликом и работает отлично.

Тут добавили ещё пункт предустановок для разгона памяти и теперь по одному клику можно не только разогнать процессор и активировать EXPO профиль, но и разогнать NPU, если он есть (пока это только Phoenix). Зачем это чудо гнать, мне неизвестно. Основные изменения возможны в деталях оформления. Все остальные функции не изменились, включая встроенную систему мониторинга и регулировки вентиляторов, а также прошивальщик. Всё работает чётко. Инструментарий для разгона тут хороший и находится в одном разделе, что очень удобно.

Структура меню не поменялась и поэтому будет очень удобно при переходе с другой модели MSI.

И, конечно же, здесь есть список внесённых изменений перед выходом из меню настроек. Компания MSI внедрила эту функцию в пятом поколении своей оболочки, и она действительно очень помогает, особенно, когда долго осуществляешь настройки и вносишь сразу несколько изменений или что-то случайно меняешь по ошибке.

Материнская плата корректно ведёт себя при переразгоне и я почти не использовал кнопку ClrCMOS. Ещё мне понравились пункты предустановок для оперативной памяти.

Тестовый стенд

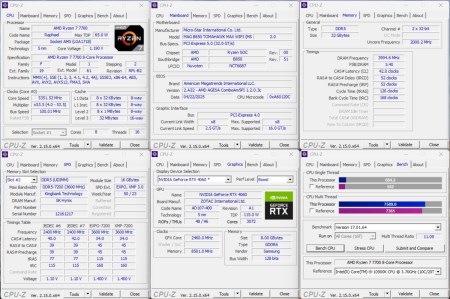

Тестирование материнской платы MSI MAG B850 Tomahawk MAX WIFI проводилось в составе следующей конфигурации:

• Процессор: AMD Ryzen 7 7700;
• Охлаждение: Deepcool LS720;
• Термоинтерфейс: Arctic MX-5;
• Материнская плата: MSI MAG B850 Tomahawk MAX WIFI, версия BIOS — А.40;
• Память: 2×16 Гбайт DDR5–7200 KingBank (SKhynix);
• Видеокарта: MSI GeForce RTX 4060 Gaming X;
• Накопитель: MSI Spatium M570 Pro Frozr 2 Тбайт;
• Блок питания: Deepcool PX1000G, 1000 Вт.

Тестирование

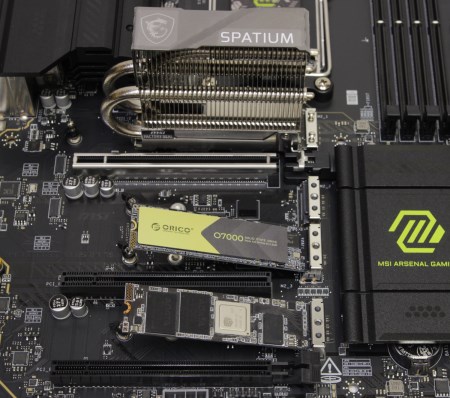

Сборка не вызывает сложностей, и даже накопитель MSI Spatium M570 Pro Frozr установился без проблем. С памятью я не стал долго проверять все режимы, а сразу установил DDR5–8000. Если он работает, то с DDR5–6000 точно не будет проблем.

В штатном режиме потребление этого процессора составляет 90 Вт. Точнее, производителем заявлено немного другое число, а это уже самодеятельность самой платы. В таком случае под системой жидкостного охлаждения процессор начинает замерзать даже в Prime95. Пришлось немножко поддать жару и раскочегарить его где-то до 170 Вт. Этот режим я использовал просто для разогрева и на постоянной основе точно не советовал бы.

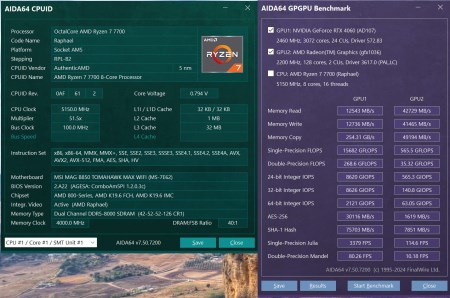

Посмотрим теперь на результаты тестов. AIDA64 GPGPU:

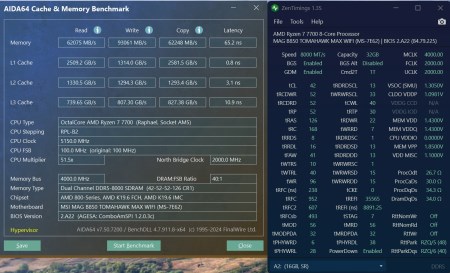

AIDA64 Cache & Memory:

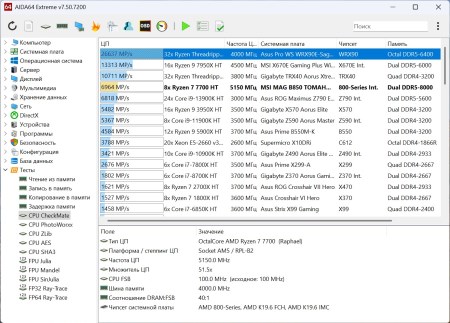

AIDA64 CPU CheckMate:

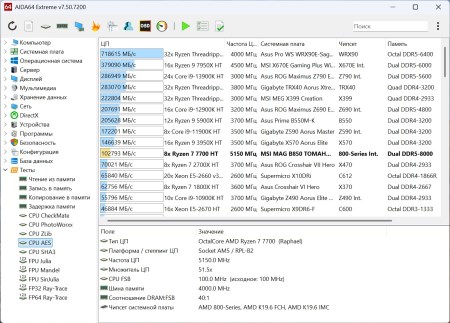

AIDA64 AES:

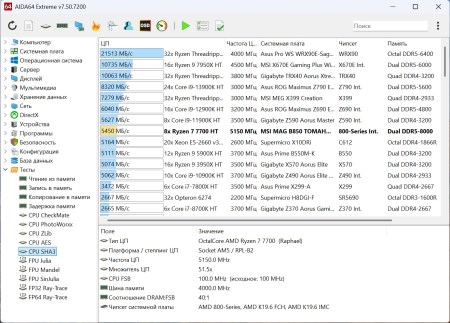

AIDA64 SHA3:

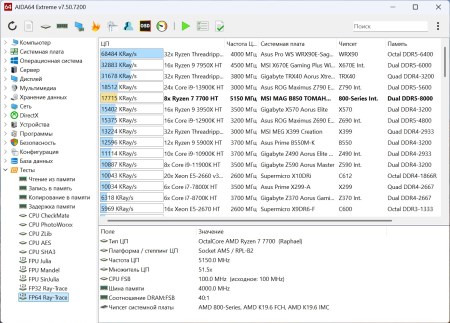

AIDA64 FP64 RayTrace:

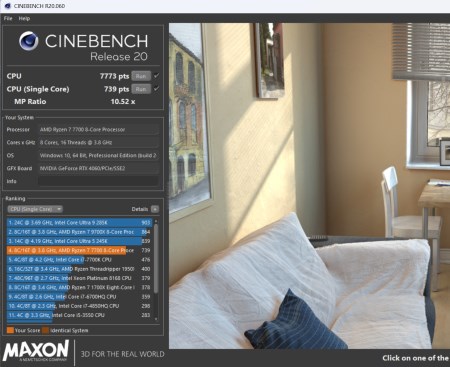

Cinebench R20:

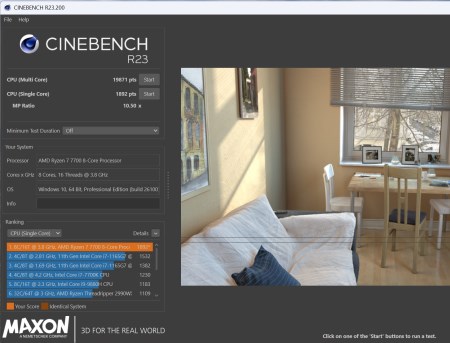

Cinebench R23:

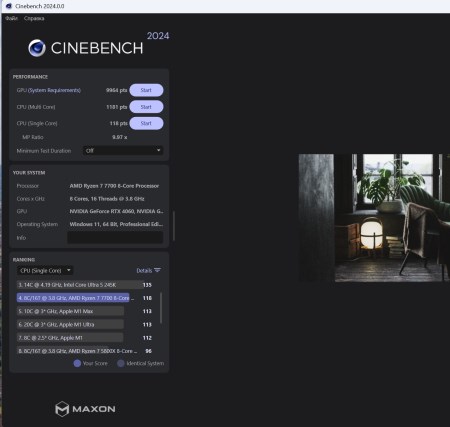

Cinebench 2024:

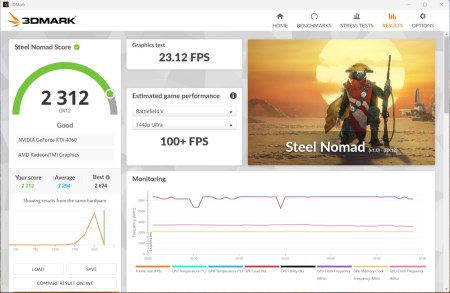

3DMark Steel Nomad Light:

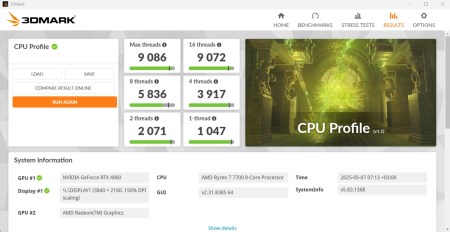

3DMark CPU Profile:

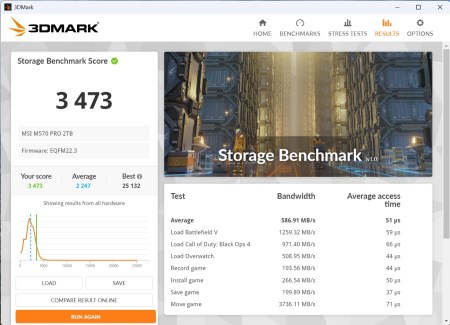

3DMark Storage Benchmark:

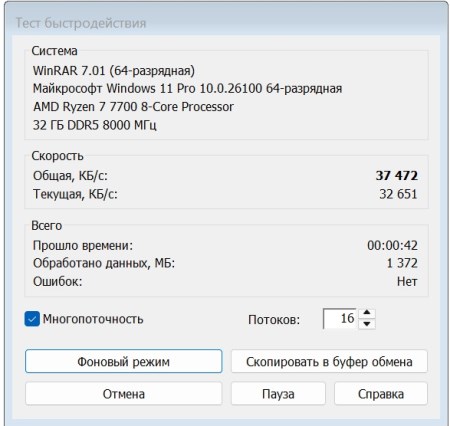

Winrar 7.01:

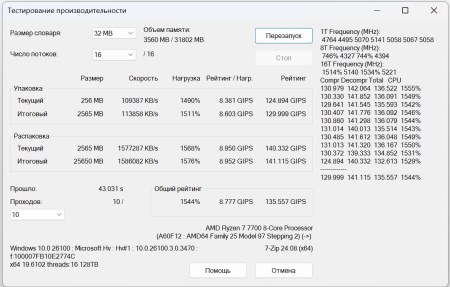

7-Zip 24.08:

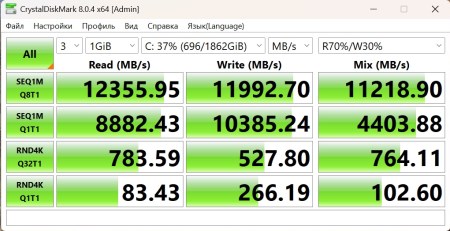

CrystalDiskMark:

AS SSD:

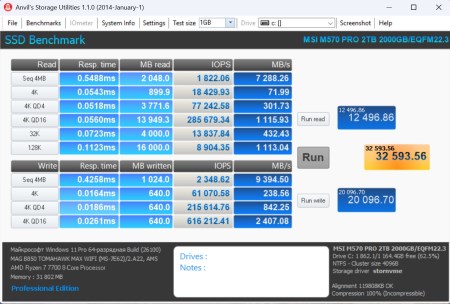

Anvil«s Storage Benchmark:

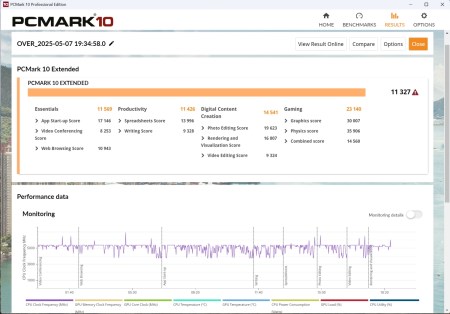

PCMark 10:

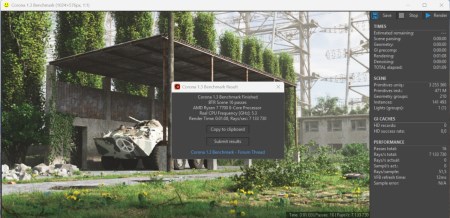

Corona 1.3:

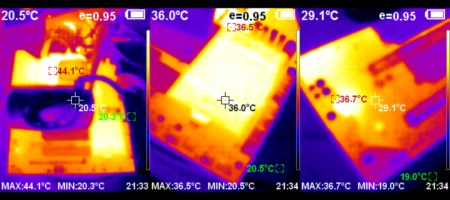

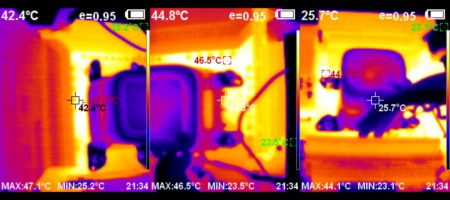

Далее я запустил всё тот же Prime95 и стал смотреть на устройство через тепловизор. Надо сказать, никакого криминала в температурах не отмечалось.

Секрет тут очень простой — это большие радиаторы, которые отлично справляются с нагрузкой в пассивном режиме.

Встроенный звук

Звуковой кодек представлен микросхемой Realtek ALC4080. Прослушивание осуществлялось при помощи головных телефонов Sennheiser HD569 и акустики Creative GigaWorks T20 SeriesII.

Качество звучания никаких серьёзных нареканий не вызывает. Звук чистый даже на максимальных уровнях громкости. Кроме того, я протестировал встроенный звук при помощи программы RMAA и получил следующие результаты.

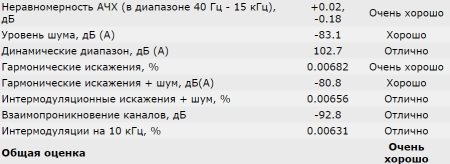

16 бит, 44.1 кГц

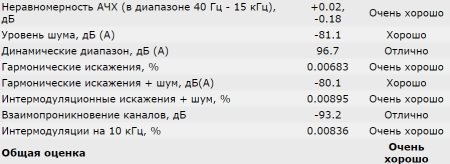

v24 бит, 192 кГц

Заключение

MSI MAG B850 Tomahawk MAX WIFI — это не бюджетная плата, а скорее современный средний уровень. Глядя на неё, уже не думаешь о флагманах, поскольку тут практически всё есть. Не подвезли только USB 4, который нужен пока далеко не всем. В остальном отличий от прошлого поколения достаточно.

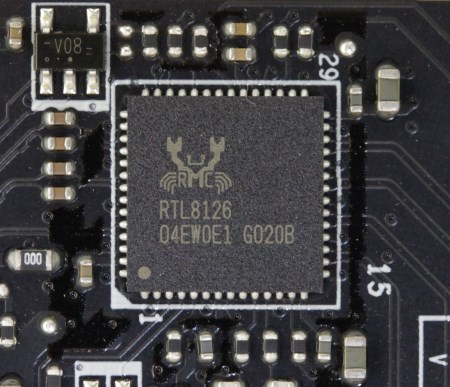

Есть поддержка нового стандарта беспроводной сети Wi-Fi 7, а проводная сеть Ethernet перешла на следующий уровень за счет использования нового контроллера с поддержкой 5G. Память работает на частоте DDR5–8000. Возможно, это связано с увеличением количества слоёв металлизации, ведь на этой плате их восемь, а не шесть как на MSI MAG B650 Tomahawk WIFI. Лично я бы за такими рекордами гоняться не стал, а купил бы недорогие планки DDR5–6000, а может даже более ёмкие. Что касается работы алгоритмов PBO, то они функционируют аналогично прошлому поколению.

Сама печатная плата и вся компоновка здесь больше похожа на MSI MAG X870E Tomahawk WIFI. Только вместо двух чипсетов AMD B650E тут всего один, но этого вполне достаточно. Также по сравнению с прошлым поколением изменился облик новой модели, и теперь он соответствует текущей линейке продукции. Достаточно сравнить эту модель с другими устройствами нового поколения с надписью Tomahawk. Сходства будет заметно больше. Прежде всего, это дизайн радиаторов и яркие жёлто-зелёные надписи, и узоры.

В новой модели больший упор сделан на удобство использования. Поэтому тут был добавлен быстросъёмный радиатор, изменён механизм фиксации SSD M.2 накопителей и механизм извлечения видеокарты. Также есть индикаторы для диагностики запуска системы, которые частично заменяют индикатор POST-кодов. Благодаря таким широким функциональным возможностям плату можно считать универсальной, нежели просто геймерской.
