Вступление

В новом поколении видеокарт NVIDIA 5000-й серии можно было заметить рост энергопотребления. Есть версия, что основная причина этого заключается в неизменившемся техпроцессе производства чипов.

Поскольку производительность новых моделей выросла, то и потребление подтянулось, а у флагмана выросло до небес. Исходя из этого, появилась потребность в более мощных блоках питания. С другой стороны, некоторые пользователи подготовились заранее и выбрали себе БП с запасом по мощности. В целом это неплохая идея брать блок помощнее, чтобы основную часть времени он трудился на 50–70% от максимальной нагрузки. Это позволит продлить его ресурс, а также со временем его максимальная мощность будет постепенно снижаться, что будет компенсироваться тем самым запасом. Такой блок не будет постоянно работать на пределе, не будет сильно нагреваться и шуметь.

Во всяком случае, определенный смысл тут есть. Сами производители всё чаще выпускают какую-то линейку на одной платформе. При этом в ней могут быть модели от 650 до 1000 Вт. Разумеется, никто там ничего принципиально менять не будет, младшую версию банально упростят до предела. Также бывают случаи, когда за основу взята модель, которая изначально спроектирована под 850 Вт, но путём замены транзисторных сборок на более мощные из неё пытаются отжать 100500 Вт. Аналогом является установка турбины на «жигу».

Неудивительно, что современные блоки питания на 1000 Вт достаточно компактные и простые внутри. Почему так? Прогресс не стоит на месте, и появляются новые, более компактные форматы, например, SFX. И вот в таком маленьком блоке нужно умудриться всё хорошо скомпоновать, чтобы это при нагрузке не сильно грелось, а вентилятор включался по праздникам. Потом уже из маленького блока сделать немного крупнее и проще. Таким образом можно уменьшить даже размеры стандартного блока питания. А в качестве примера приведу модель Enermax Revolution D.F.12. При прочих стандартных габаритах ее длина составляет всего 122 мм. Это чудо появилось ещё в начале 2024 года.

Новые компании, которые появляются на рынке, обращаются к крупным OEM-производителям и те уже подсказывают им решения. Одной из таких является фирма SAMA. Она с двух ног врывается в бой и выдаёт на-гора сразу несколько различных моделей с сертификатами 80+ Gold и 80+ Platinum (причем P1000 и P1200 прошли сертификацию Cybernetics), а помогает ей в этом RSY. Это OEM-производитель платформ для блоков питания.

Сегодня мы рассмотрим модель SAMA G1000 и попробуем понять, что это за блок и как он справится с GeForce RTX 5090. Эта видеокарта обеспечит хорошую нагрузку для современных БП и даёт им как следует напрячься. А чтобы блок сильно не перетрудился, процессор я выбрал послабее, но подразогнал его до примерного потребления AMD Ryzen 7 9800×3D, о котором мечтают все геймеры.

Таким образом, у нас получается классическая игровая сборка, для которой нужен хороший блок питания.

Упаковка и комплектация

Несмотря на не очень широкую известность компании SAMA, она предлагает несколько различных моделей блоков питания. Сам блок SAMA G1000 представлен в чёрной и белой модификации. Приобрести его можно примерно за 9 000 рублей, и вся информация по нему уже пылится на сайте Cybernetics.

Поэтому можно не волноваться, а перейти к изучению устройства. Начинаем по традиции с упаковки. В данном случае она сделана интересно и необычно. Обычный картон сочетается с цветной полиграфией. Точно такой же стиль у коробки с кулером этой же компании. Поэтому можно сказать, что есть фирменный стиль.

Всё достаточно просто, лаконично и вместе с этим информативно. Свой собственный логотип расположен в левом верхнем углу.

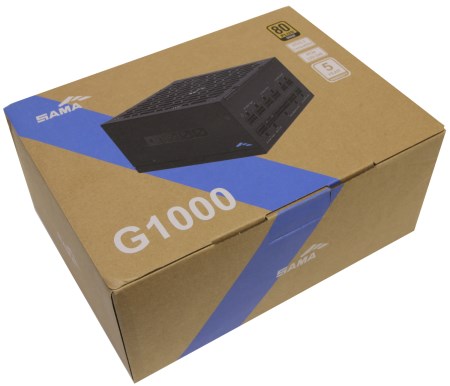

На передней стороне коробки находится изображение самого блока питания. Кабелей не видно, но на картинке видна как раз внутренняя сторона с разъёмами, к которым подключаются кабели. В моём случае это чёрная модификация, а ещё есть точно такая же, но белая. Там разъёмы чёрные, а вентилятор белый, но это мелочи.

В левом нижнем углу указано наименование модели G1000. Название простое и понятное. В правой части есть группа значков, которые сообщают нам часть информации о данном блоке. Например, указан сертификат 80 Plus Gold. Также сообщается о соответствии стандарту ATX 3.1 с поддержкой разъёма 12V-2×6 (12VHPWR). Тут же сразу нам сообщают о пятилетней гарантии.

С обратной стороны никакой информации нет, а вся она раскидана по торцам коробки. Хотелось бы видеть спецификацию, но её тут нет, а вместо неё можно обнаружить только стандартную таблицу с характеристиками тока по разным линиям.

Другая таблица — уже с количеством разъёмов и коннекторов для подключения периферии. Причём обе эти таблицы представлены сразу для четырёх разных моделей в линейке. Они отличаются по мощности: 650, 750, 850 и 1000 Вт.

Ещё с одного торца есть только ссылка на сайт производителя, куда просят обращаться за информацией.

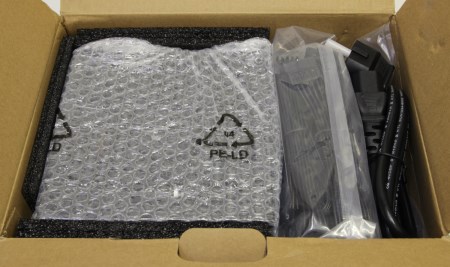

После вскрытия коробки выясняется, что блок питания и комплект поставки хорошо и надёжно упакованы. Также известно, что кабели блока питания съёмные. Изначально все они покоятся в отдельном прозрачном пакете.

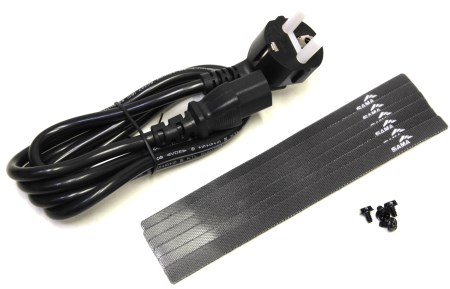

В комплекте также есть силовой кабель с евровилкой, четыре крепёжных винта и стяжки на липучке.

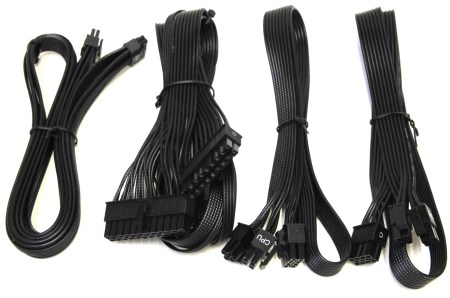

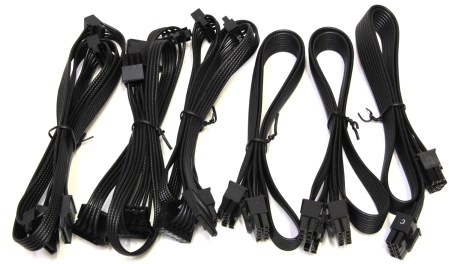

Ещё в комплекте есть инструкция и куча разных кабелей.

• 20+4-pin (550 мм) x 1;
• CPU 8-pin (4+4) (700 мм) x 2;
• PCI-e 8-pin (6+2) (600 мм) x 3;
• 12V-2×6 12VHPWR 16 Pin (600 мм, 600 Вт) x 1;
• SATA (450 мм) + SATA (150 мм) + SATA (150 мм) + SATA (150 мм) x 2;
• Molex (450 мм) + Molex (150 мм) + Molex (150 мм) + Molex (150 мм) х 1.

Толщина жил разная, но преимущественно 16AWG, провода не магнитятся. Они не очень толстые, но гибкие, что должно положительно отразиться при монтаже в корпусе.

Дизайн и особенности

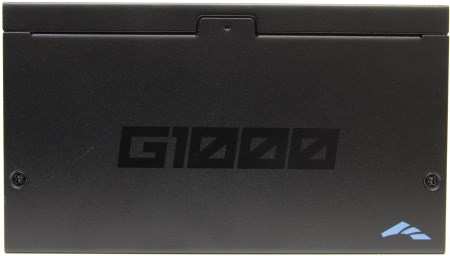

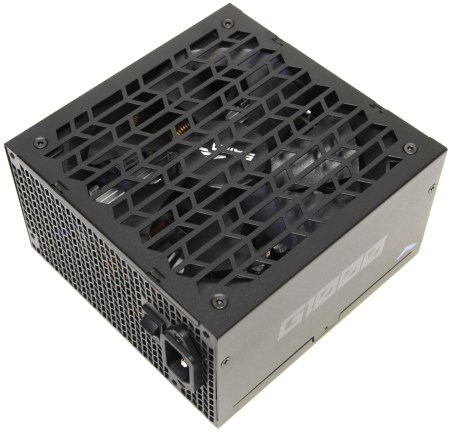

Габариты блока составляют 150×150 х 86 мм, масса с кабелями около 1.482 кг. Корпус стальной, толщина металла около 0.7 мм. Сверху он окрашен порошковой краской в чёрный матовый цвет. На корпусе присутствуют надписи с названием модели и логотипом по бокам.

Мне внешний вид блока показался интересным. Вроде ничего необычного, всё смотрится просто и естественно. У различных производителей обычно отличаются формы вентиляционных отверстий. Этот случай не исключение, они напоминают параллелограммы разных размеров. Со стороны вентилятора эти отверстия крупные, а вот сзади они заметно мельче.

В остальном конструкция давно знакома, и даже размеры блока вполне стандартные. Поэтому чем-то особенным он не выделяется, по крайней мере снаружи.

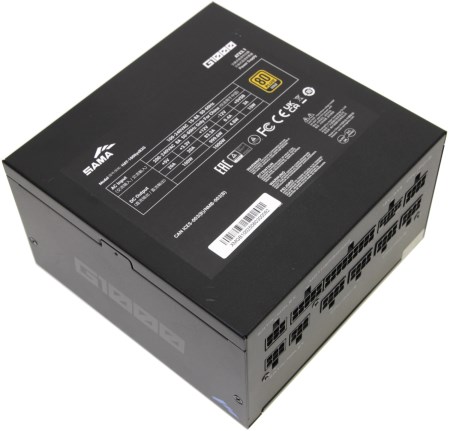

С противоположной стороны находится крупная информационная табличка. На ней есть информация о модели устройства, мощности и таблица с показателями тока по линиям. Также есть надпись с названием модели, наклейка с артикулом, серийным номером и штрих-кодом, а также значок 80 Plus Gold.

Сзади устройства предусмотрены привычные вентиляционные отверстия. Можно было бы ожидать кнопку или переключатель для гибридного режима работы. Однако в данном блоке он работает в базовом режиме, и принудительно включить вентилятор тут не получится без внесения изменений в конструкцию. При достижении потребления на уровне 40% от максимальной мощности вентилятор включается и начинает работать на частоте приблизительно 800 об/мин.

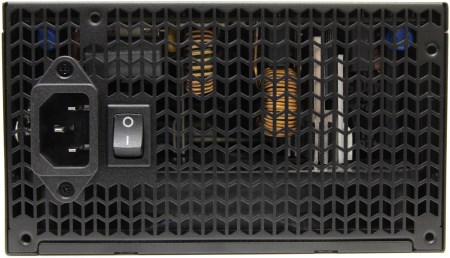

Помимо вентиляционных отверстий, сзади располагаются разъём для подключения силового кабеля и кнопка включения питания. Разумеется, есть четыре стандартных отверстия с резьбой для крепления блока к раме корпуса.

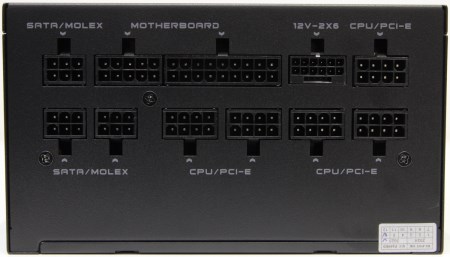

На противоположной стороне расположены коннекторы для подключения периферийных кабелей. Иногда можно встретить предупреждения о том, чтобы пользователь не подключал кабели от сторонних производителей. Ведь даже если разъём подойдёт, то может не совпадать полярность и оборудование может выйти из строя.

Именно поэтому лучше использовать оригинальные комплектные кабели. Меньше всего проблем с кабелем 12V-2×6 (12VHPWR), у него стандартный разъём с двух сторон, и его можно без проблем заменить на другой.

Определить OEM-производителя — это всегда непростая задача. К тому же бренд SAMA пока не на слуху и сложно понять, с кем они сотрудничают. Однако есть такие сайты как Cybernetics, где можно посмотреть информацию об устройстве, если она есть.

К сожалению, я начал знакомство с этим блоком, когда именно по этой модели ещё ничего не было, но наткнулся на аналог в виде Enermax Revolution D.F.12. Общего не так много. Только один и тот же OEM-производитель, похожая топология и набор элементной базы, а вот печатные платы совершенно разные и соответственно все компоненты расположены немного иначе. На плате есть информация, что она используется для создания блоков мощностью от 550 до 1050 Вт.

Модель один в один похожа на этот блок питания — PCCooler YK1000, причём не только по своей начинке и местами даже элементной базе. Производитель не обманул и конденсаторы тут действительно японские.

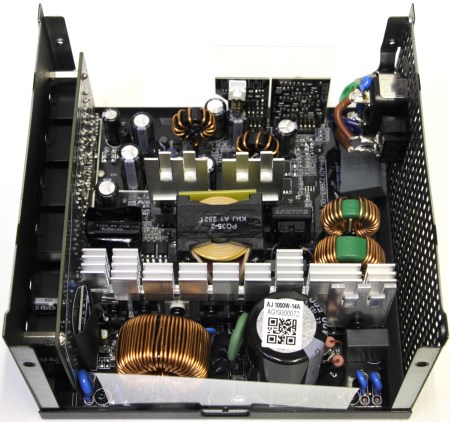

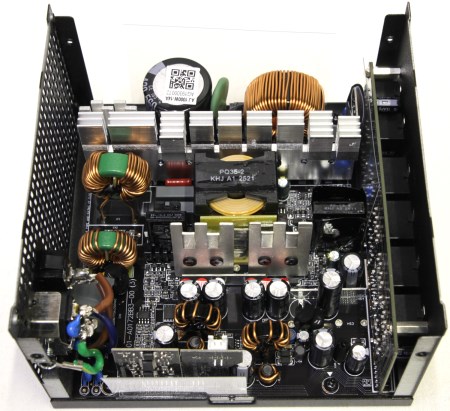

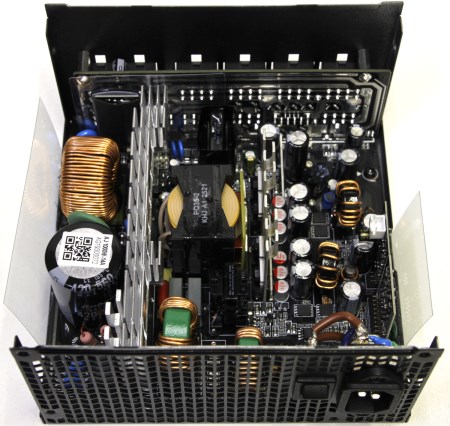

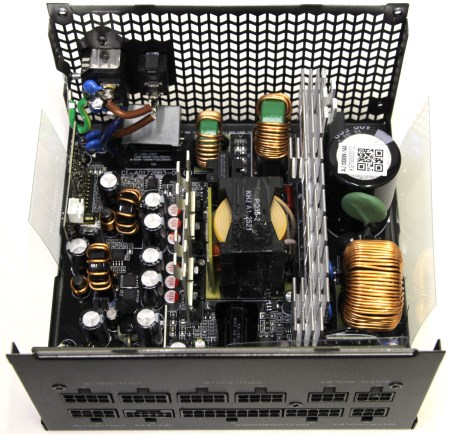

Несмотря на компактные габариты, печатная плата внутри немного короче. Зато на ней есть множество дополнительных дочерних плат и радиаторов. Качество изготовления отличное. Пайка ровная и все элементы достаточно качественные и от проверенных брендов.

В блоке питания реализованы механизмы защиты от перегрузки по суммарной мощности по всем каналам (OPP), защита от перегрева (OTP), защита от подачи повышенного напряжения (OVP), защита от короткого замыкания (SCP), защита от всплесков и бросков напряжения (SIP), защита от понижения напряжения в сети (UVP), защита от перегрузки по току (OCP) и даже от NLO (No Load Protection).

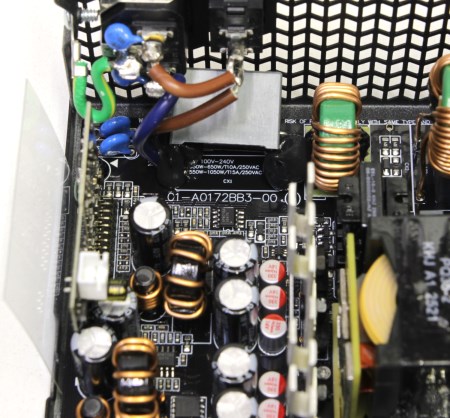

Фильтрация начинается прямо на входе. Здесь мы видим шесть конденсаторов Y, два конденсатора X, два дросселя CM и один MOV (метало-оксидный варистор). Далее для защиты при пуске установлен термистор NTC 5D-20.

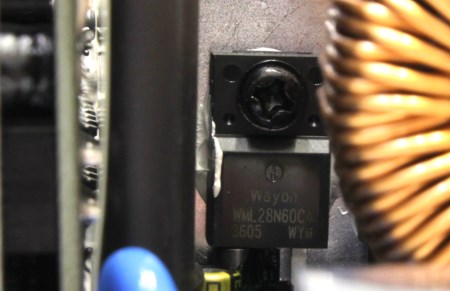

APFC реализован при помощи контроллера Texas Instrument UCC28180, двух мосфетов Way-On WML28N60C4 на 600 В, 13 А и одного диода Шоттки DSC10A065 на 650 В, 10 А. Эти три микросхемы смонтированы на одном крупном радиаторе. На нём же находится мостовой выпрямитель. Среди прочих элементов можно заметить четыре основных МОП-транзистора Shenzhen SI SIF26N50F. Резонансный LLC-преобразователь представлен контроллером Texas Instrument UCC25600.

Основной конденсатор действительно японский — Rubycon MXE 420 В и 560 мкФ. Конденсаторы поменьше от компании Teapo.

Что можно увидеть на вторичной стороне? Шина +12В представлена четырьмя мосфетами Huayi Microelectronics HYG020N04NR1P по 40 В и 160 А каждый. Они установлены вертикально на двух небольших радиаторах. DC-DC преобразователь шин +3.3 и +5В установлен непосредственно на самой печатной плате.

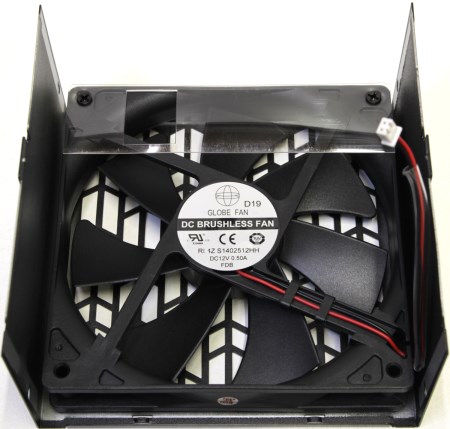

Вентилятор размера 140×140 мм производства компании Globe FAN модель S1402512HH. Он оборудован гидродинамическим подшипником, максимальная скорость составляет 1800 об/мин. Подключается через коннектор, а не припаян на прямую к плате, что облегчает обслуживание.

Тестовая конфигурация

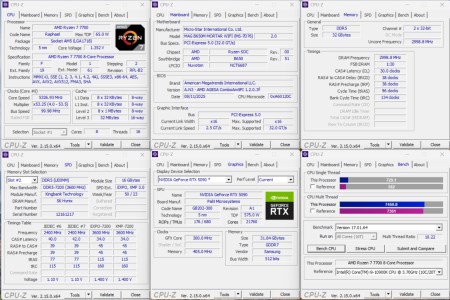

Тестирование блока питания SAMA G1000 проводилось на следующей конфигурации:

• Материнская плата: MSI MAG B650M Mortar WIFI, версия BIOS — A.N3;
• Процессор: AMD Ryzen 7 7700;
• Охлаждение: SAMA A40;
• Термоинтерфейс: GD900–1;
• Память: 2×16 Гбайт DDR5–7200, KingBank (SKhynix A-Die);
• Видеокарта: NVIDIA GeForce RTX 5090;
• Накопитель: XPG Legend 960 MAX 1 Тбайт;
• Блок питания: SAMA G1000, 1000 Вт.

Температура в помещении находилась на уровне 22°C, а шум составлял 27.1 дБ.

Результаты тестов

У блока есть только гибридный режим работы, когда вентилятор не крутится при малой нагрузке. При этом включить его принудительно невозможно.

Также я решил использовать автомобильные галогенные лампы H7 для генерации нагрузки по линии 12 В. Номинальная мощность одной ламы — 55 Вт, поэтому пришлось использовать 18 таких ламп, которые в совокупности потребляют 990 Вт, но с их помощью можно более гибко регулировать нагрузку с шагом 55 Вт.

В моём случае вентилятор включился при достижении 440 Вт на минимальной скорости 800 об/мин.

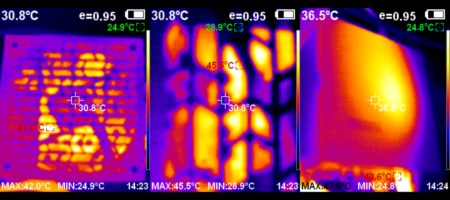

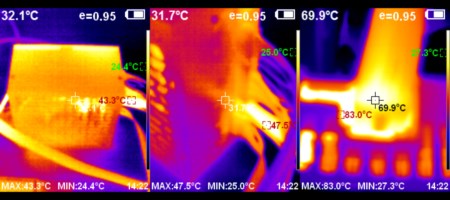

Тепловизор показывает, что блок питания в нагрузке греется не так сильно. Это объясняется тем, что диапазона скоростей вентилятора хватает для различных условий. Шум на минимальной скорости 800 об/мин с расстояния 30 см составляет 28.5 дБ, что реально очень тихо.

Как ни странно, кабели заметно не нагревались, даже 12VHPWR (12V-2×6). Температура коннектора была 83°C при полной нагрузке видеокарты (575 Вт). После продолжительной нагрузки ещё заметно прогрелись только дополнительные четыре провода разъёма ATX 20+4-pin. И то, это было всего 43°C. Все остальные кабели и разъёмы оставались в пределах обычных рабочих температур.

Заключение

SAMA G1000 — это один из самых недорогих блоков питания с мощностью 1 кВт и сертификатом 80+ Gold. Я нашёл его в продаже по цене примерно 8 500 рублей. Модель существует в двух цветовых решениях: чёрном и белом. Гарантия производителя составляет 5 лет. С такими вводными данными SAMA G1000 выглядит очень привлекательно. Также греет душу, что у данного производителя есть модели с сертификатом 80+ Platinum. А за спиной компании стоит проверенный OEM-поставщик в лице RSY, который сотрудничает с такими известными фирмами как Enermax. Поэтому это не noname бренд, а вполне фабричный товар с хорошей гарантией. Конечно, это не 10 лет, но такие сроки нужны далеко не всем, особенно когда можно сэкономить.

Так или иначе, блок питания SAMA G1000 уверенно справляется с работой видеокарты GeForce RTX 5090 в штатном режиме и для кого-то этого будет достаточно. В процессе эксплуатации каких-то серьёзных замечаний не возникло. Здесь реализована схема гибридного режима охлаждения, когда блок работает в пассивном режиме до достижения половины мощности от своего номинала. Лично мне было бы предпочтительно, если бы была кнопка включения/отключения данного режима, чтобы был выбор. Мне было бы спокойнее, если б вентилятор работал постоянно.

Блок изготовлен из качественных материалов. Здесь применен один крупный японский конденсатор 450 В/560 мкФ компании Rubycon. Общая схема весьма неплохая и уже проверена на модели Enermax Revolution D.F.12, но в более компактном исполнении. Тут, по сути, похожая платформа, но перенесённая в чуть более крупный формат, что положительно должно сказаться на охлаждении. Нагрузку блок держит максимальную, но лично у меня есть сомнения, что кто-то возьмёт такой блок для RTX 5090. Упаковка хорошая, провода достаточно длинные, но лёгкие, и комплект в целом стандартный. Нагрев при работе умеренный. Функция отключения вентилятора работает исправно, и он включается при достижении около 400 Вт.

Максимальная скорость вращения крыльчатки 1800 об/мин, но здесь такие обороты не достигаются даже при максимальной мощности потребления. Вентиляционные отверстия достаточно крупные и шум от блока заметно меньше, чем от видеокарты или процессора. К тому же при низком потреблении он вообще не включается. Каждый провод у кабелей изготовлен с индивидуальной оплёткой. При этом они достаточно тонкие и гибкие. Жилы не магнитятся. Есть поддержка нового разъёма для видеокарт 12VHPWR (12V-2×6). На этом кабеле указано, что он может работать с устройствами до 600 Вт. Также в комплекте есть обычные кабели для видеокарт с коннекторами PCI-e 6+2pin.

Гарантия на этот блок питания составляет 5 лет. Это хороший срок для такого устройства. Единственное, при покупке следует убедиться, что продавец подтверждает данные условия производителя, чтобы потом не возникло недопонимание. Например, некоторые магазины дают всего 1 год, а это уже совсем другая история.

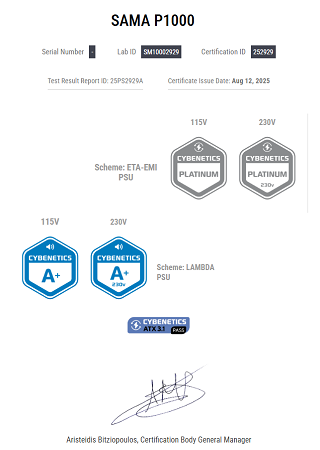

Помимо SAMA G1000 у компании есть и другие модели, например, SAMA P1000, сертифицированная по 80 Plus Platinum, (страница на официальном сайте).
