Материнская плата Z370 Aorus Ultra Gaming 2.0-OP: модель на чипсете Intel Z370 с установленным накопителем Intel Optane Memory
В октябре прошлого года мы делали обзор платы Gigabyte Z370 Aorus Ultra Gaming 1.0 под процессоры Intel Core 8-го поколения (Coffee Lake). На тот момент линейка плат компании на чипсете Intel Z370 под торговой маркой Aorus включала в себя всего шесть моделей, но с тех пор ассортимент расширился неимоверно. В частности, появились платы Z370 Aorus Ultra Gaming 2.0, Z370 Aorus Ultra Gaming WiFi и Z370 Aorus Ultra Gaming 2.0-OP. В этой статье мы подробно рассмотрим все особенности платы Z370 Aorus Ultra Gaming 2.0-OP, отличающейся от модели Z370 Aorus Ultra Gaming 2.0 только наличием модуля Intel Optane Memory.
Комплектация и упаковка
Плата Z370 Aorus Ultra Gaming 2.0-OP. поставляется в средней по размерам коробке, на которой красноречиво расписаны все ее достоинства и красуется логотип Aorus. Изюминка этой платы в том, что на ней установлена память Intel Optane в разъем M.2, что, собственно, и отражено на коробке.

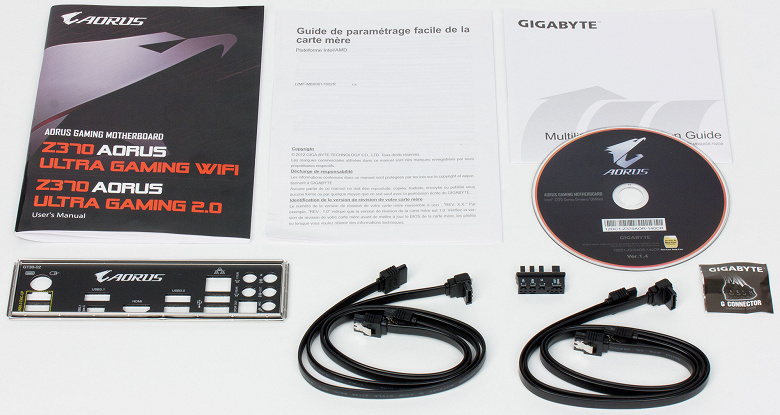

В остальном комплект поставки очень скромный: 4 SATA-кабеля (все разъемы с защелками, 2 кабеля имеют угловой разъем с одной стороны), руководство пользователя, DVD-диск с программным обеспечением и драйверами, заглушка для задней панели платы и стандартный G-коннектор для облегчения подключения проводов от передней панели.
Конфигурация и особенности платы
Сводная таблица характеристик платы Z370 Aorus Ultra Gaming 2.0-OP приведена ниже, а далее по тексту мы рассмотрим все ее особенности и функциональные возможности.
Поддерживаемые процессоры | Intel Core 8-го поколения (Coffee Lake) |
---|---|
Процессорный разъем | LGA1151 |
Чипсет | Intel Z370 |
Память | 4 × DDR4 (до 64 ГБ) |
Аудиоподсистема | Realtek ALC1220 |
Сетевой контроллер | Intel i219-V |
Слоты расширения | 1 × PCI Express 3.0×16 1 × PCI Express 3.0×8 (в форм-факторе PCI Express 3.0×16) 1 × PCI Express 3.0×4 (в форм-факторе PCI Express 3.0×16) 3 × PCI Express 3.0×1 2 × M.2 |
SATA-разъемы | 6 × SATA 6 Гбит/с |
USB-порты | 6 × USB 3.0 (Type-A) 1 × USB 3.0 (Type-С) 2 × USB 3.1 (Type-A, Type-С) 6 × USB 2.0 |

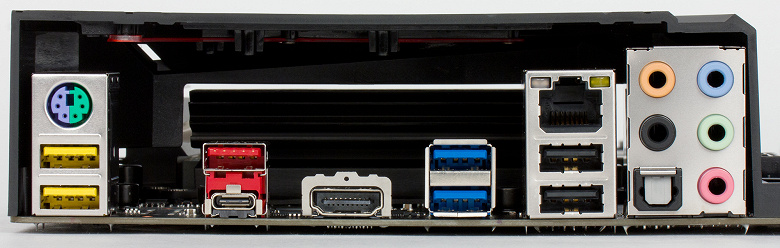

Разъемы на задней панели | 1 × USB 3.1 (Type-A) 1 × USB 3.1 (Type-С) 4 × USB 3.0 (Type-A) 2 × USB 2.0 1 × HDMI 1 × RJ-45 1 × PS/2 1 × S/PDIF (оптический) 5 аудиоразъемов типа миниджек (3,5 мм) |
Внутренние разъемы | 24-контактный разъем питания ATX 8-контактный разъем питания ATX 12 В 6 × SATA 6 Гбит/с 2 × M.2 6 разъемов для подключения 4-контактных вентиляторов 1 разъем для подключения порта USB 3.0 (Type-C) 1 разъем для подключения портов USB 3.0 2 разъема для подключения портов USB 2.0 2 разъема для подключения адресуемой RGB-ленты 2 разъема для подключения неадресуемой RGB-ленты |
Форм-фактор | ATX (305×244 мм) |
Средняя цена | |
Розничные предложения |
Если сравнивать конфигурации плат Z370 Aorus Ultra Gaming 1.0 и Z370 Aorus Ultra Gaming 2.0-OP, то немного изменился лишь набор разъемов на задней панели платы: убрали DVI-D.
Форм-фактор

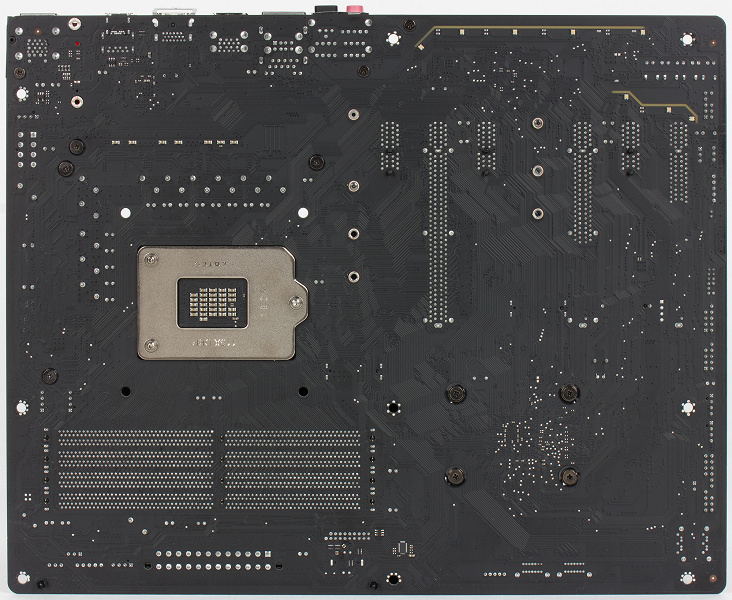

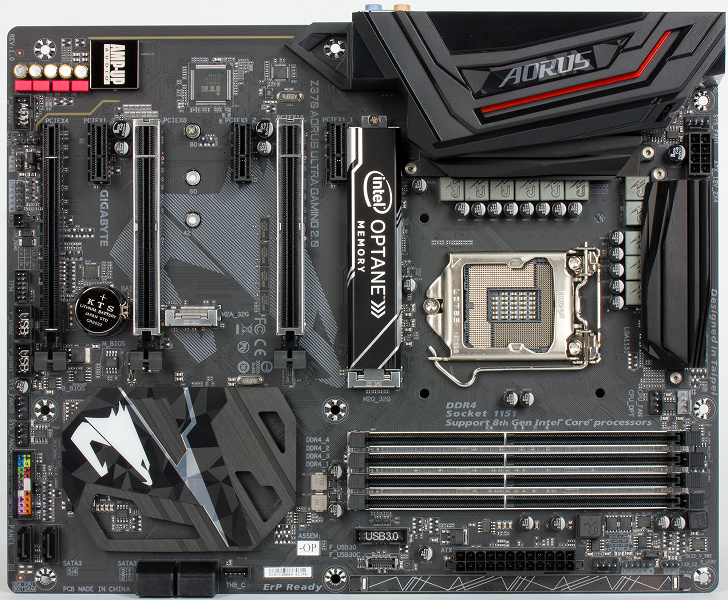

Плата Z370 Aorus Ultra Gaming 2.0-OP выполнена в форм-факторе ATX (305×244 мм), для ее монтажа в корпус предусмотрено девять стандартных отверстий.
Чипсет и процессорный разъем
Плата Z370 Aorus Ultra Gaming 2.0-OP основана на чипсете Intel Z370 и поддерживает только процессоры Intel Core 8-го поколения (кодовое наименование Coffee Lake) с разъемом LGA1151.
Память

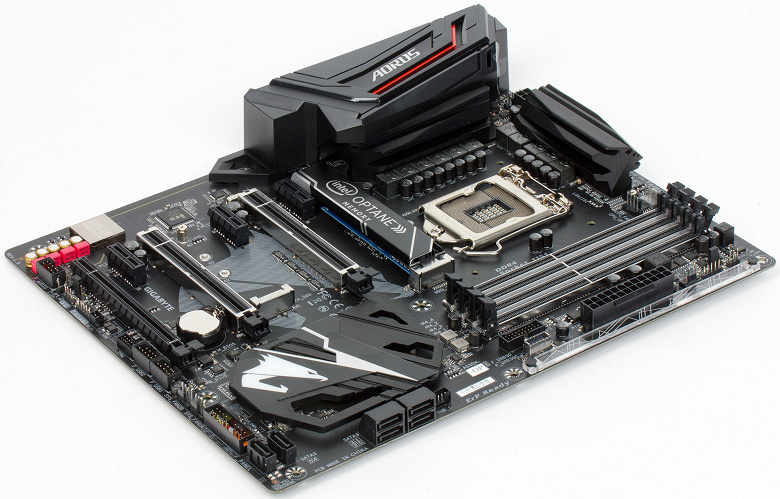

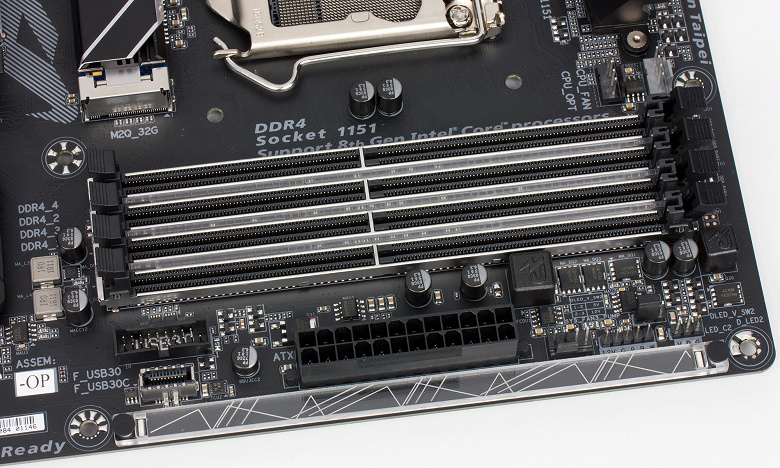

Для установки модулей памяти на плате Z370 Aorus Ultra Gaming 2.0-OP предусмотрено четыре DIMM-слота. Плата поддерживает небуферизованную память DDR4 (non-EСС), а максимальный объем памяти составляет 64 ГБ (при использовании модулей емкостью по 16 ГБ).

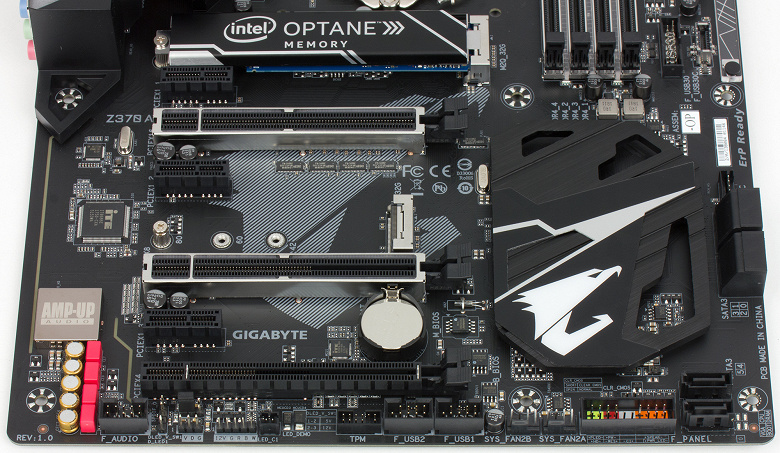

Слоты расширения, разъемы M.2
Для установки видеокарт, плат расширения и накопителей на материнской плате Z370 Aorus Ultra Gaming 2.0-OP имеется три слота с форм-фактором PCI Express x16, три слота PCI Express 3.0×1 и два разъема M.2.
Первые два слота (если считать от процессорного разъема) с форм-фактором PCI Express x16 реализованы на базе 16 процессорных линий PCIe 3.0.
Первый слот переключаемый и может работать на скоростях x16/x8. То есть это слот PCI Express 3.0×16/x8. Для переключения режимов работы этого слота используется четыре мультиплексора/демультиплексора линий PCIe 3.0 ASMedia ASM1480.
Второй слот с форм-фактором PCI Express x16 всегда работает на скорости x8. То есть это слот PCI Express 3.0×8, но в форм-факторе PCI Express x16.
Соответственно, режимы работы этих двух слотов могут быть следующие: либо x16/–, либо x8/x8. То есть если задействуется только первый слот, то он будет работать на скорости x16, если же используются оба слота, то они работают на скорости x8.
Третий слот с форм-фактором PCI Express x16 работает только на скорости x4 и представляют собой слот PCI Express 3.0×4 в форм-факторе PCI Express x16. Этот слот реализован на базе четырех чипсетных линий PCIe 3.0.
Отметим, что плата поддерживает технологии Nvidia SLI и AMD CrossFireX и допускает установку двух видеокарт Nvidia и до трех видеокарт AMD.
Три слота PCI Express 3.0×1 также реализованы через чипсет Intel Z370.

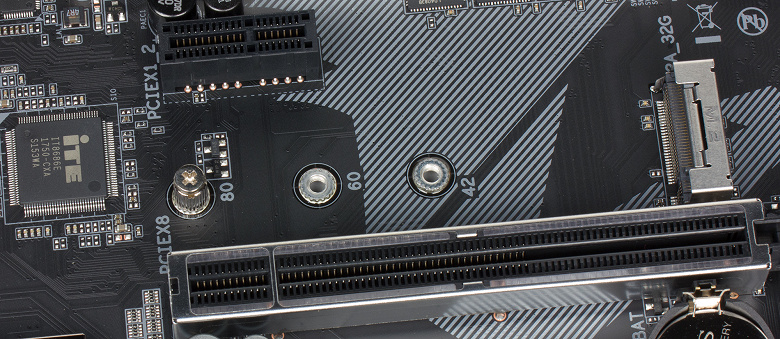

Разъемы M.2 предназначены для установки SSD-накопителей. Один разъем (M2Q_32G), ближайший к разъему процессора, поддерживает только устройства PCIe 3.0×4/x2 и позволяет устанавливать накопители типоразмера 2242/2260/2280/22110. Для накопителей, устанавливаемых в данный разъем, предусмотрен радиатор.

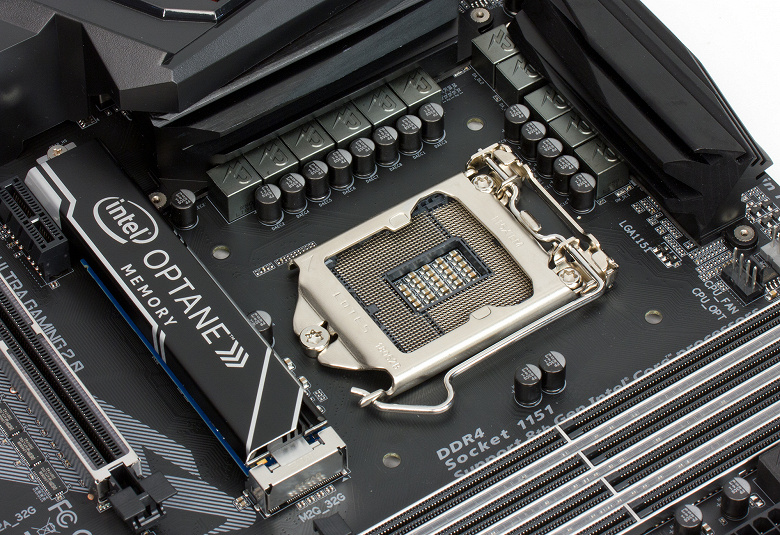

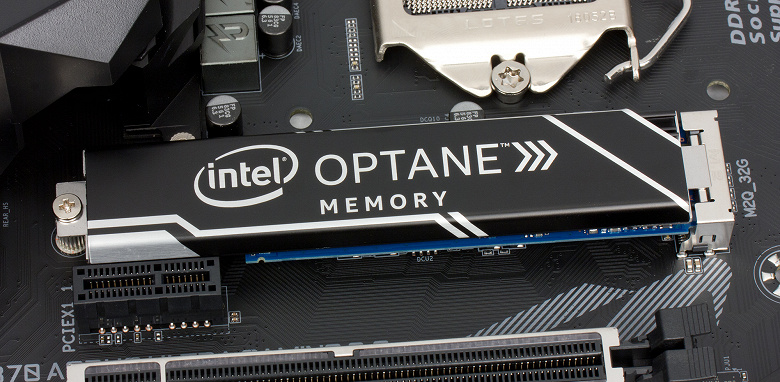

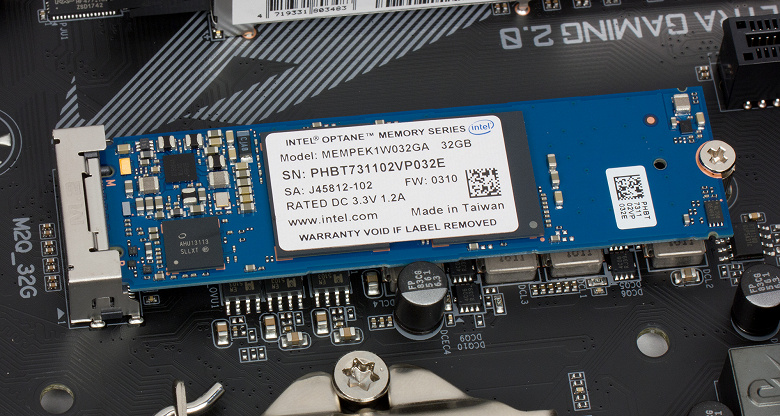

Именно в этот разъем установлен накопитель Intel Optane Memory объемом 32 ГБ, которым комплектуется плата.
Второй разъем M.2 (M2A_32G) поддерживает устройства с интерфейсом PCIe 3.0×4/x2 и SATA типоразмера 2242/2260/2280.
Оба разъема M.2 реализованы через чипсет.
Видеоразъемы
Поскольку процессоры Coffee Lake имеют интегрированное графическое ядро, для подключения монитора на задней панели платы имеется видеовыход HDMI 1.4.
SATA-порты

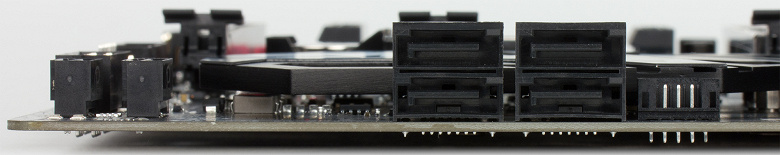

Для подключения накопителей или оптических приводов на плате предусмотрено шесть портов SATA 6 Гбит/с, которые реализованы на базе интегрированного в чипсет Intel Z370 контроллера. Эти порты поддерживают возможность создания RAID-массивов уровней 0, 1, 5, 10. Четыре порта выполнены горизонтальными, еще два — вертикальными.
USB-разъемы
Для подключения всевозможных периферийных устройств на плате предусмотрено семь портов USB 3.0, шесть портов USB 2.0 и два порта USB 3.1.
Порты USB 2.0 и USB 3.0 реализованы через чипсет Intel Z370. Два порта USB 2.0 и четыре порта USB 3.0 выведены на заднюю панель платы, а для подключения еще четырех портов USB 2.0 и двух портов USB 3.0 на плате имеется два разъема портов USB 2.0 и один разъем портов USB 3.0 (по два порта на разъем). Кроме того, на плате есть разъем вертикального типа для подключения порта USB 3.0 (Type-С).
Два порта USB 3.1 реализованы на базе контроллера ASMedia ASM3142, который подключается к чипсету двумя линиями PCIe 3.0. Эти порты выведены на заднюю панель платы, причем один порт имеет разъем Type-A, а другой — разъем Type-C.
Сетевой интерфейс
Для подключения к сети на плате Z370 Aorus Ultra Gaming 2.0-OP есть гигабитный сетевой интерфейс на базе контроллера физического уровня Intel i219-V (используется в сочетании с чипсетным контроллером MAC-уровня).
Как это работает
Напомним, что чипсет Intel Z370 имеет 30 высокоскоростных портов ввода/вывода (HSIO), в качестве которых могут быть порты PCIe 3.0, USB 3.0 и SATA 6 Гбит/с. Часть портов строго фиксированы, но есть HSIO-порты, которые могут конфигурироваться как USB 3.0 или PCIe 3.0, SATA или PCIe 3.0. Причем всего может быть не более 10 портов USB 3.0, не более 6 портов SATA и не более 24 портов PCIe 3.0.
А теперь посмотрим, как все это реализовано в варианте платы Z370 Aorus Ultra Gaming 2.0-OP.
Через чипсет на плате реализованы: слот PCI Express 3.0×4, три слота PCI Express 3.0×1, два разъема M.2, сетевой контроллер и контроллер ASMedia ASM3142. Все это в совокупности требует 18 портов PCIe 3.0. Но тут нужно добавить, что на плате есть шесть портов SATA и семь портов USB 3.0, а это еще 13 HSIO-портов. То есть всего получается 31 HSIO-порт. Что-то с чем-то должно разделяться.
Но здесь все очень просто. Слот PCI Express 3.0×4 разделяется с двумя слотами (вторым и третьим) PCI Express 3.0×1. То есть если задействуются второй и третий слоты PCI Express 3.0×1, то слот PCI Express 3.0×4 будет работать в режиме x1. Соответственно, для слота PCI Express 3.0×4 и двух из трех слотов PCI Express 3.0×1 требуется лишь четыре чипсетных линии PCIe 3.0.
Далее, один разъем M.2 (M2A_32G) разделяется с портом SATA#0 по линии SATA. То есть если разъем M.2 используется в режиме SATA, то порт SATA#0 будет недоступен. Если же используется порт SATA#0, то разъем M.2 доступен только в режиме PCIe.
С учетом указанного разделения всего требуется 29 HSIO-портов: 16 отдельных портов PCIe 3.0, 7 портов USB 3.0 и 6 портов SATA.
Блок-схема платы Z370 Aorus Ultra Gaming 2.0-OP показана на рисунке.
Дополнительные особенности
Дополнительных особенностей на плате Z370 Aorus Ultra Gaming 2.0-OP не так много. Нет никаких кнопок, нет индикатора POST-кодов. Единственная дополнительная особенность — это реализация RGB-подсветки: подсвечиваются два слота PCI Express x16, радиатор чипсета и слоты памяти. Кроме того, есть ряд светодиодов с обратной стороны платы по контуру аудиотракта, а на переднем краю платы, перед 24-контактным разъемом питания, имеется подсвечиваемый моддинговый элемент — тонкая полоска из оргстекла с внутренним рисунком. По бокам этой тонкой полоски, выполняющей функцию световода, расположены два светодиода.
В BIOS Setup платы можно настраивать данную подсветку: выбирать эффект свечения (циклический, молния и пр.) и цвет. Также эту подсветку можно настраивать с использованием специальной утилиты Gigabyte RGB Fusion.
На плате есть и специальные разъемы для подключения светодиодной ленты: два пятиконтактных (12V/G/R/B/W) разъема для подключения стандартных неадресуемых лент 5050 RGB и два цифровых трехконтактных (V/D/G) разъема для адресуемых лент 5050 (с адресацией каждого светодиода). Два цифровых разъема дополнены переключателями (перемычками), которые позволяют задавать напряжение питания 5 или 12 В.
Еще одна особенность платы — наличие металлических кожухов на всех слотах с форм-фактором PCI Express x16. Кроме того, есть металлический кожух и на слотах памяти (для красоты).
Система питания
Как и большинство плат, модель Z370 Aorus Ultra Gaming 2.0-OP имеет 24-контактный и 8-контактный разъемы для подключения блока питания.

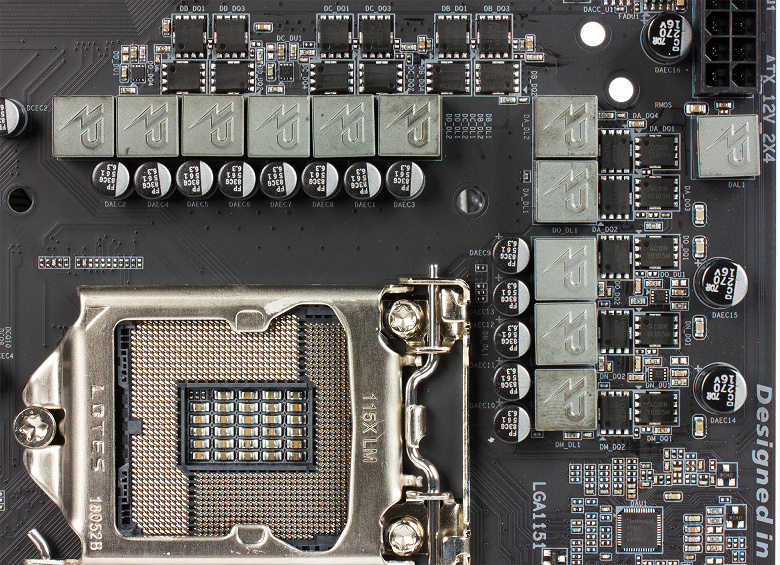

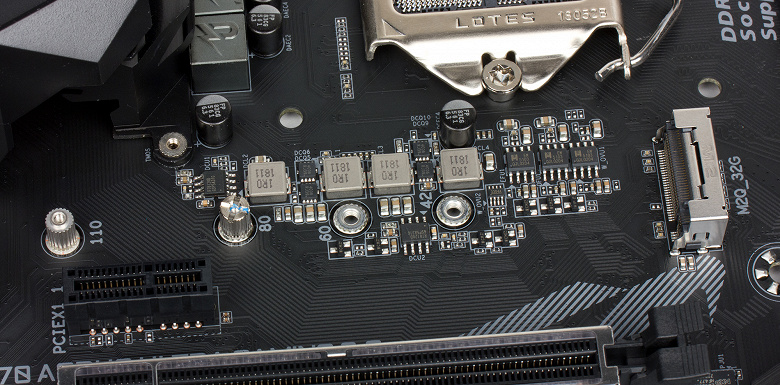

Регулятор напряжения питания процессора на плате является 11-канальным.

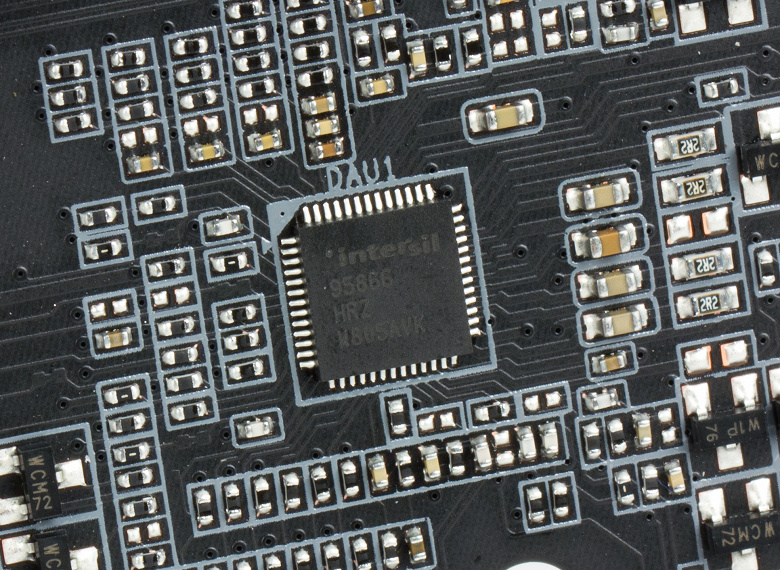

Управляется регулятор напряжения питания 7-фазным (4+3) PWM-контроллером Intersil ISL95866. В каждом канале питания используется пара MOSFET-транзисторов NTMFS4C06N и NTMFS4C10N компании On Semiconductor.
Система охлаждения

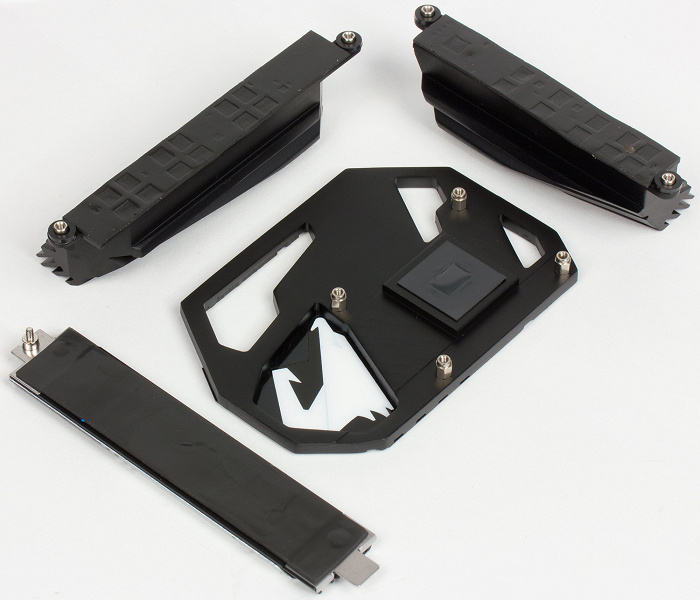

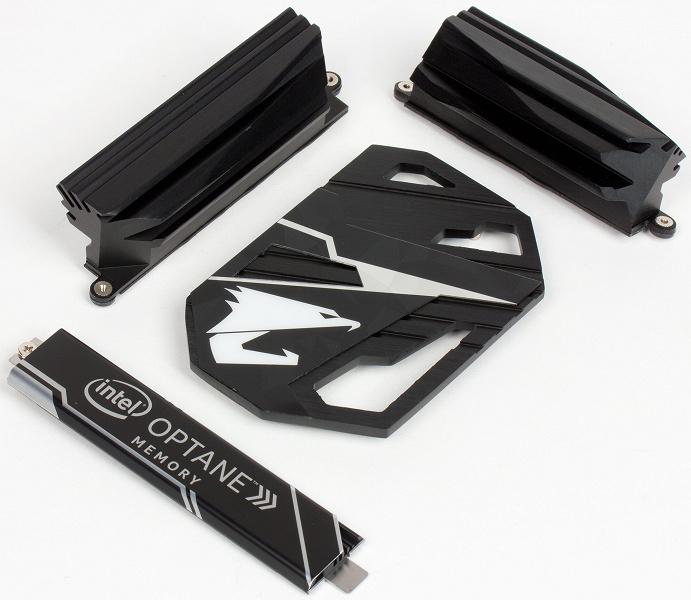

Система охлаждения платы Z370 Aorus Ultra Gaming 2.0-OP состоит из трех радиаторов. Два радиатора расположены по двум смежным сторонам процессорного разъема и предназначены для отвода тепла от элементов регулятора напряжения питания процессора. Еще один радиатор предназначен для охлаждения чипсета.
Кроме того, имеется отдельный радиатор для SSD-накопителя, устанавливаемого в один из разъемов M.2.
Помимо этого, для создания эффективной системы теплоотвода на плате предусмотрено шесть четырехконтактных разъемов для подключения вентиляторов. Два разъема предназначены для кулера процессора, а еще четыре — для дополнительных корпусных вентиляторов. Один из этих разъемов может использоваться для подключения помпы водяного охлаждения.
Аудиоподсистема

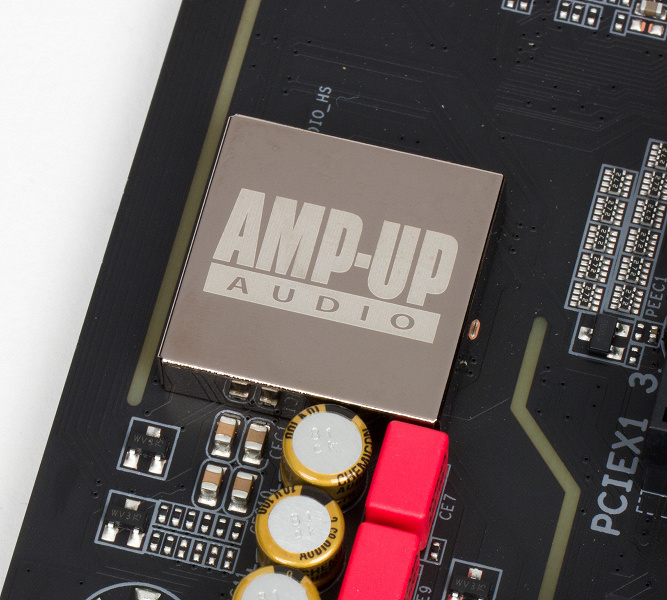

Аудиоподсистема платы Z370 Aorus Ultra Gaming 2.0-OP основана на кодеке Realtek ALC1220. Все элементы аудиотракта изолированы на уровне слоев PCB от прочих компонентов платы и выделены в отдельную зону.
На задней панели платы предусмотрено пять аудиоразъемов типа миниджек (3,5 мм) и один оптический разъем S/PDIF (выход).
Для тестирования выходного звукового тракта, предназначенного для подключения наушников или внешней акустики, мы использовали внешнюю звуковую карту Creative E-MU 0204 USB в сочетании с утилитой RightMark Audio Analyzer 6.3.0. Тестирование проводилось для режима стерео, 24-бит/44,1 кГц. По результатам тестирования аудиотракт на плате Z370 Aorus Ultra Gaming 2.0 получил оценку «Хорошо».
Результаты тестирования в RightMark Audio Analyzer 6.3.0
UEFI BIOS
Никаких отличий от UEFI BIOS платы Z370 Aorus Ultra Gaming 1.0 мы не обнаружили, так что повторяться не станем. Кому интересно, могут ознакомиться с особенностями по настройке UEFI BIOS в прошлой статье.
Выводы
Как уже отмечалось в самом начале, плату Z370 Aorus Ultra Gaming 2.0-OP можно рассматривать как немного улучшенный вариант платы Z370 Aorus Ultra Gaming 1.0. Комплектация тут, конечно, лучше за счет наличия накопителя Intel Optane Memory, но насколько это оправдано — большой вопрос. Ведь за этот накопитель придется заплатить, а нужен он далеко не всем. К примеру, если вы используете скоростной SSD-накопитель, то Intel Optane Memory объемом 32 ГБ просто теряет смысл. Так не лучше ли предоставить возможность пользователю самостоятельно решать вопрос о приобретении Intel Optane Memory, а не навязывать ему этот накопитель вместе с платой?
Средняя цена Z370 Aorus Ultra Gaming 2.0-OP | Средняя цена Z370 Aorus Ultra Gaming 2.0 |
---|---|
Розничные предложения Z370 Aorus Ultra Gaming 2.0-OP | Розничные предложения Z370 Aorus Ultra Gaming 2.0 |
В целом, плата очень достойная и, в общем-то, типичная. Правда, она вряд ли привлечет сейчас многих, поскольку уже пришло время интересоваться платами на новых чипсетах Intel Z390 и платами второго поколения на чипсетах Intel Z370.
