Материнская плата Gigabyte Z390 Aorus Master: функциональная и красивая модель на чипсете Intel Z390

Материнские платы, основанные на чипсете Intel Z390, являются очевидным выбором для тех, кто намерен использовать процессоры Intel Core 8-го и 9-го поколений, включая топовый 8-ядерный Core i9–9900K с турбо-частотой 5 ГГц, причем не готов ограничиваться их штатными возможностями. Z390 — старший чипсет в арсенале Intel на сегодняшний день, он предлагает самую обширную функциональность: поддержка разгона процессоров и двух полноценных слотов для видеокарт отличает его от чипсетов массовой серии, вроде H370, а поддержка интерфейсов USB 3.1 и CNVi — от предыдущего флагманского Z370. Таким образом, бескомпромиссную игровую станцию логично собирать именно на материнской плате на базе Z390, и хорошим вариантом может быть модель Z390 Aorus Master компании Gigabyte.

Технические характеристики

Поддерживаемые процессоры Intel Core 8-го и 9-го поколений
Процессорный разъем LGA1151
Чипсет Intel Z390
Память 4 × DDR4, до 64 ГБ, до DDR4–4400
Аудиоподсистема Realtek ALC1220-VB + ЦАП ESS Sabre ES9118
Сетевые контроллеры 1 × Intel i219V (Gigabit Ethernet)

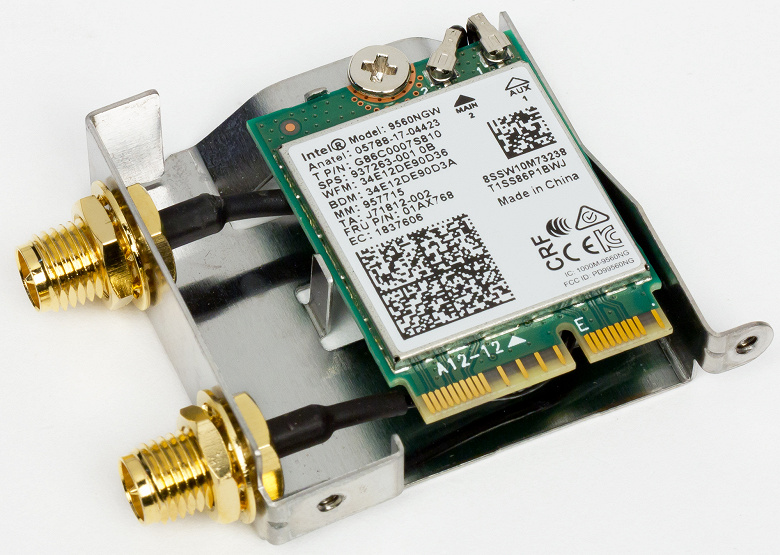

1 × Intel 9560NGW (CNVi, Wi-Fi 802.11ac + Bluetooth 5.0)
Слоты расширения 3 × PCI Express 3.0×16
3 × PCI Express 3.0×1
Разъемы для накопителей 6 × SATA 6 Гбит/с
3 × M.2 (для 2 устройств формата 2242/2260/2280/22110 и 1 устройства формата 2242/2260/2280)
USB-порты 5 × USB 3.1 (4 порта на задней панели)
4 × USB 3.0 (2 порта на задней панели)
8 × USB 2.0 (4 порта на задней панели)
Разъемы на задней панели 1 × USB 3.1 (Type-C)
3 × USB 3.1 (Type-A)
2 × USB 3.0
4 × USB 2.0
1 × RJ-45
1 × HDMI 1.4
5 аудиоразъемов типа миниджек
1 × S/PDIF (оптический, выход)
2 антенных разъема
Прочие внутренние разъемы 24-контактный разъем питания ATX
2 × 8-контактных разъема питания EPS12V
1 слот M.2 (E-key), занят адаптером беспроводных сетей
1 разъем для подключения порта USB 3.1 Type-C
1 разъем для подключения 2 портов USB 3.0
2 разъема для подключения 4 портов USB 2.0
1 разъем для вывода S/PDIF-Out
1 разъем для подключения фирменной карты расширения с разъемами Thunderbolt
8 разъемов для подключения 4-контактных вентиляторов
2 разъема для подключения адресуемой RGB-ленты
2 разъема для подключения неадресуемой RGB-ленты
2 разъема для подключения термодатчиков
Форм-фактор ATX (305×245 мм)
Средняя цена
Розничные предложения

Основная функциональность

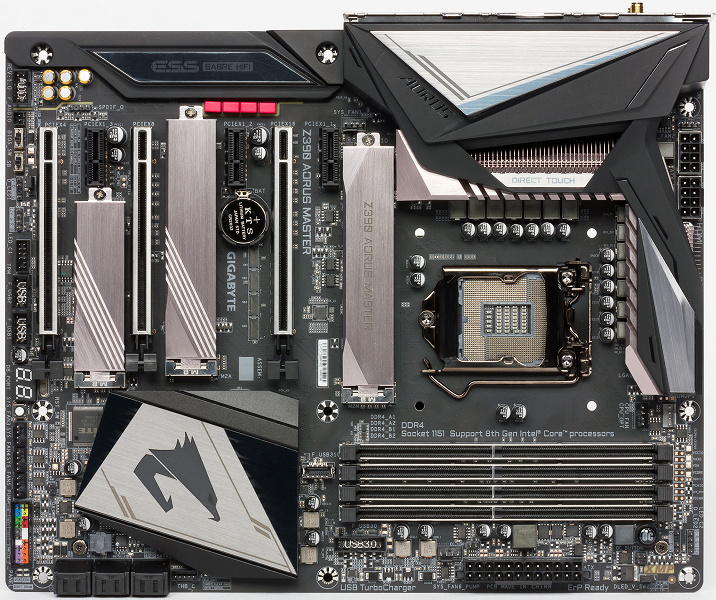

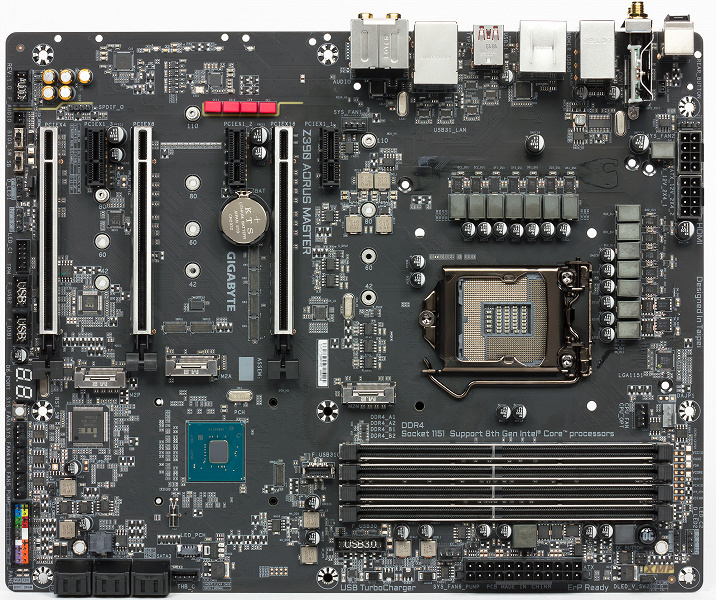

Z390 Aorus Master «из коробки» поддерживает все процессоры Intel Core 9-го поколения (Coffee Lake Refresh), тогда как моделям на базе чипсета Z370 требуется предварительное обновление прошивки BIOS — это еще один повод предпочесть плату на Z390. Кроме того, современные чипсеты настолько функциональны, что данная плата, например, использует считанное число дополнительных контроллеров периферии, почти всё тут реализовано за счет чипсета, а возможности для подключения периферии — очень широкие, избыточные для простых пользователей. Количество портов USB 2.0 удвоено за счет двух хабов Genesys Logic GL850S, а проводной гигабитный Ethernet реализует PHY-контроллер Intel i219V (в паре с чипсетным MAC). Беспроводной сетевой контроллер здесь — Intel 9560NGW с интерфейсом CNVi, он поддерживает Wi-Fi 802.11ac (2,4/5 ГГц) с шириной канала до 160 МГц и скоростью до 1733 Мбит/с, а также Bluetooth 5.0; этот адаптер изначально установлен в слот M.2 (E-key) около блока разъемов задней панели и скрыт под кожухом.

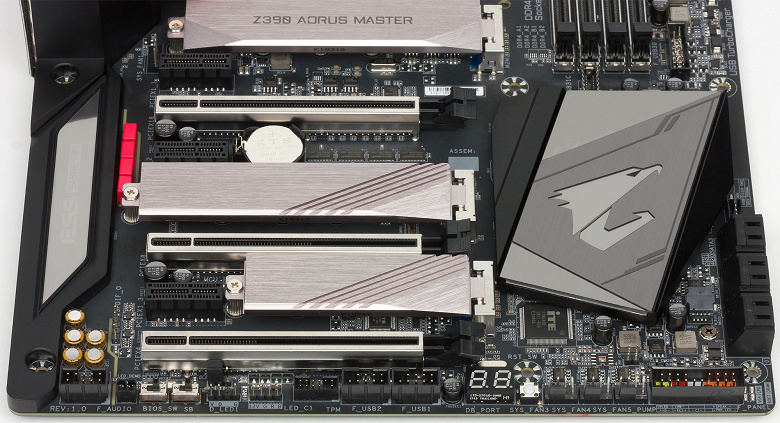

Для подключения внутренних накопителей есть 6 разъемов SATA600 и 3 слота M.2. В два слота M.2 можно устанавливать SSD с интерфейсом SATA или PCIe x2/x4 с типоразмером до 22110; третий слот поддерживает только установку PCIe-накопителя с типоразмером до 2280. Из-за нехватки системных ресурсов установка любого накопителя в слот M2M приводит к отключению 2 чипсетных портов SATA, еще один порт SATA будет недоступен, если установить в слот M2A накопитель с интерфейсом SATA, а установка накопителя в короткий слот M2P переключит режим работы крайнего слота PCIe x16 с x4 на x2. Для всех трех M.2-накопителей предусмотрены симпатичные алюминиевые радиаторы. Поддерживается объединение внутренних накопителей в RAID-массивы уровней 0, 1, 5 и 10. Плата готова к установке модулей Intel Optane Memory.

Плата предлагает два выделенных слота формата PCIe x16 для видеоускорителей. Традиционно для этой платформы, при установке карты только в первый слот он работает на скорости PCI Express 3.0×16, а при установке двух видеокарт оба слота работают на скорости PCI Express 3.0×8. Поддерживается объединение видеоускорителей Nvidia SLI и AMD CrossFire, в комплекте с платой идет мостик SLI. Третий слот форм-фактора PCIe x16 подключен к чипсету и в лучшем случае работает на скорости PCI Express 3.0×4 (см. выше).

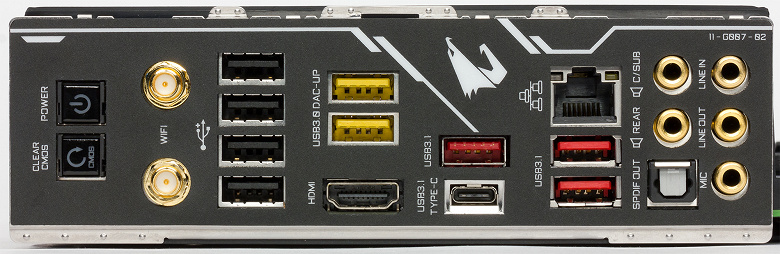

На заднюю панель платы выведены 3 порта USB 3.1 типа A и один Type-C, 2 USB 3.0 (с компенсацией падения напряжения в длинных кабелях, в BIOS Setup или в утилите под Windows можно задать величину подъема напряжения в этих портах — до +0,3 В) и 4 USB 2.0. Таким образом, по набору портов USB это одна из лучших современных плат, здесь есть всё актуальное, и всё в большом количестве. Топовые же платы нередко жертвуют крайне полезными портами USB ради каких-то химер (а место в блоке разъемов на задней панели не безгранично). На переднюю панель можно вывести еще один порт USB 3.1 Type-C и пару портов USB 3.0 с повышенной силой тока для зарядки мобильных устройств (до 15/18 Вт для Apple Fast Charge/Qualcomm QC 3.0), плюс еще 4 USB 2.0. Также на задней панели есть стандартные разъем проводной сети RJ-45, оптический выход S/PDIF (Toslink), 5 миниджеков встроенного звука и 2 разъема для подключения антенн (установленного беспроводного сетевого адаптера). На тот маловероятный случай, если покупатель топовой материнской платы на чипсете Z390 захочет ограничиться встроенным видеоядром устанавливаемого процессора, на задней панели Z390 Aorus Master есть видеовыход HDMI 1.4, он поддерживает режимы вплоть до 4096×2160@30 Гц. Наконец, на задней панели есть кнопки включения питания и сброса настроек BIOS.

За звук на плате традиционно отвечает кодек Realtek (в данном случае — ALC1220-VB), но также здесь используется выделенный ЦАП с усилителем для наушников ESS Sabre ES9118, который сейчас часто применяется на топовых материнских платах и в смартфонах. В аудиоцепях применяются пленочные конденсаторы Wima и «золотые» Nippon Chemi-Con (как у всех), а сам аудиоблок разведен так, чтобы минимизировать уровень помех. Конечно, мы протестировали линейный выход платы с помощью RightMark Audio Analyzer 6.4.5 и звуковой карты Creative E-MU 0202 USB:

Тест 16 бит/44 кГц 16 бит/48 кГц
Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ +0,14, −0,03 +0,14, −0,02
Уровень шума, дБ (А) −72,5 −72,6
Динамический диапазон, дБ (А) 72,6 72,1
Гармонические искажения, % 0,011 0,015
Гармонические искажения + шум, дБ (A) −65,6 −65,6
Интермодуляционные искажения + шум, % 0,049 0,055
Взаимопроникновение каналов, дБ −68,0 −67,2
Интермодуляции на 10 кГц, % 0,050 0,064
Общая оценка Хорошо Хорошо

Как видите, даже по меркам интегрированного звука результаты далеко не блестящие, общая оценка RMAA — лишь «хорошо» (желающие могут скачать файл с результатами тестов и «покрутить» их).

Питание, охлаждение, подсветка

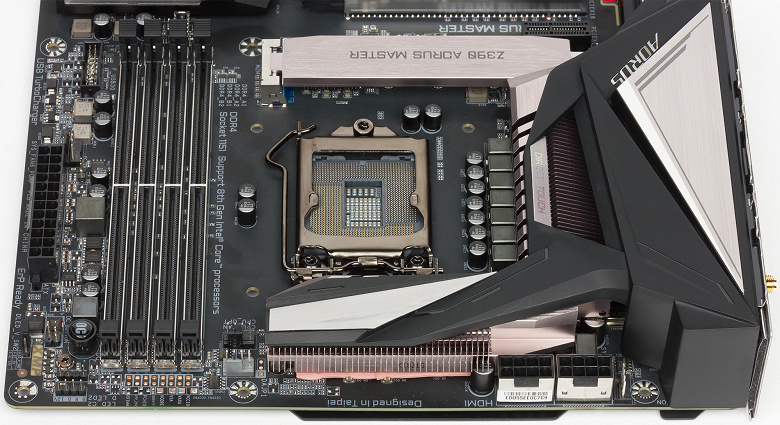

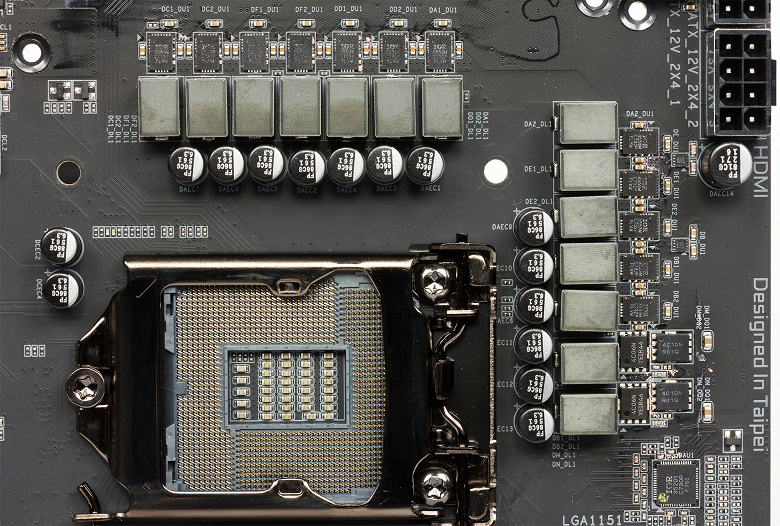

У платы мощная подсистема питания. Преобразователь питания процессора 12+2-канальный, в каналах питания ядер применяются транзисторные сборки Infineon IR3553M (макс. ток 40 А), управляется преобразователь 8-фазным ШИМ-контроллером Infineon IR35201, используются дубликаторы фаз для каналов питания ядер. По всей плате (кроме аудиоцепей) применяются полимерные конденсаторы Nichicon. В случае, если вы собираетесь сильно разгонять процессор, питание для него лучше подать двумя 8-контактными разъемами.

К греющимся элементам преобразователя питания прижаты два внушительных радиатора с продвинутым оребрением, соединенные тепловой трубкой, а с оборотной стороны к текстолиту прижата большая металлическая пластина, тоже отводящая тепло и придающая плате жесткость и массивность. Для накопителей в слотах M.2, как мы уже писали, предусмотрены свои радиаторы. Наконец, есть радиатор и на чипсете.

Для охлаждения компонентов системы к плате можно подключить аж 8 вентиляторов, в том числе систем жидкостного охлаждения, для всех поддерживается регулировка напряжением и ШИМ, поддерживается полная остановка вентиляторов. Проконтролировать охлаждение можно двумя комплектными термодатчиками, а уровень ключевых напряжений — коснувшись щупами мультиметра выделенных точек съема напряжения (справа от слотов для памяти).

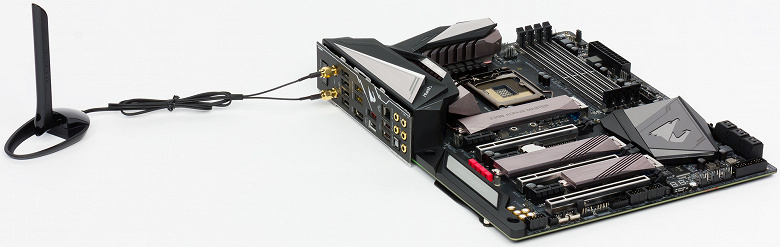

Плата очень привлекательно выглядит, текстолит выкрашен в матовый черный цвет, сокет — вороненый, радиаторы имеют отделку под тусклый шлифованный металл, защитный кожух на оборотной стороне платы тоже матовый и приятно шероховатый. Плюс, разумеется, подсветка: здесь светятся чипсет, кожух над радиаторами на преобразователе питания и кожух на аудиоблоке, а также надпись XMP у переднего края (она подсвечена сквозь полупрозрачный текстолит, соответствующие светодиоды освещают пространство под платой в корпусе). К плате можно подключить несколько светодиодных лент: 2 адресуемые и 2 неадресуемые. Цветом и режимом подсветки можно управлять с помощью фирменной утилиты RGB Fusion (в том числе со смартфона), она позволяет настроить работу всех подсвечиваемых компонентов компьютера в унисон.

Расширенная функциональность

Дополнительная функциональность у платы не бьет в глаза. И если зачастую она откровенно избыточна, то здесь, пожалуй, все по делу. Так, на плате предустановлена заглушка для блока разъемов задней панели, она закреплена под кожухом, не имеющим функциональной нагрузки (кроме подсветки), и это действительно удобно. Кроме того, разъемы и кнопки на этой заглушке подписаны сразу в правильной ориентации, ведь в 99% случаев плату формата ATX устанавливают в вертикальный корпус-башню. В дополнение к кнопкам включения питания и сброса настроек BIOS в блоке выводов задней панели, есть еще кнопка перезагрузки на текстолите. Для предотвращения проблем с прошивкой на плате установлены 2 микросхемы BIOS, переключателем выбирается текущая активная.

Еще отметим индикатор POST-кодов и 4 диагностических светодиода, которые позволяют оперативно понять, какой из компонентов системы дал сбой при загрузке.

По программной поддержке платы Gigabyte одни из лучших на рынке, компания выпускает стандартные утилиты для прошивки BIOS из-под Windows, системного мониторинга, разгона, управления вентиляторами. Кроме того, программно поддержаны все фирменные технологии: в том числе, есть утилиты для управления режимами быстрой зарядки на фронтальных USB-портах и для подъема напряжения на USB-портах DAC-Up.

Заключение

Производители материнских плат давно уже невероятно расширили ассортимент своей продукции, пытаясь подобрать все крошки со стола розничного рынка. Asus (раньше) и Gigabyte (не так давно) оформили часть своей продукции в виде суббренда (ROG и Aorus соответственно), постоянно создаются какие-то серии и подсерии, даже позиционирование платы по ее названию понять не всегда возможно. Лучше сразу смотреть на цену, и Z390 Aorus Master с ее розничной стоимостью около 22 тысяч рублей (на момент подготовки обзора) не может считаться даже моделью среднего уровня. Впрочем, цена, пожалуй, близка к медианной для плат на чипсете Z390. Сложно агитировать за и против таких моделей. Если раньше атрибутом плат высокого уровня был расширенный набор периферийных контроллеров, по которому их было удобно сравнивать, то сейчас мода на это прошла (а серьезной необходимости в них никогда и не было).

За что в данном случае просят на 10 (а то и на 15) тысяч больше, чем за бюджетные модели на том же Z390? Так сходу и не ответишь. За красоту и общее исполнение, да. За улучшенную подсветку. За беспроводной сетевой контроллер. За большее количество USB-портов (в том числе быстрых) и их расширенную функциональность. За более продвинутый преобразователь питания процессора. У платы больше всякой полезной «мелочевки», вроде разъемов для подключения вентиляторов и термодатчиков. А пластиной с оборотной стороны текстолита можно закрываться при ядерном взрыве. Как и всегда, дать однозначную рекомендацию не получится, делайте выбор самостоятельно.

В заключение предлагаем посмотреть наш видеообзор материнской платы Gigabyte Z390 Aorus Master и видеоускорителя Gigabyte Aorus GeForce RTX 2080 Ti Xtreme 11G:

Наш видеообзор материнской платы Gigabyte Z390 Aorus Master и видеоускорителя Gigabyte Aorus GeForce RTX 2080 Ti Xtreme 11G можно также посмотреть на iXBT.Video

Полный текст статьи читайте на iXBT
