Корпус Deepcool Macube 110: microATX-башня со стеклянной стенкой и стальной лицевой поверхностью передней панели
Корпус Deepcool Macube 110 выглядит довольно элегантно, но вместе с тем утилитарно. Тут нет особой воздушности, но и никаких аляповатых элементов и тяжеловесных конструкций также не наблюдается. Достигается это использованием прямых граней со всех сторон корпуса, а также минимумом пластиковых деталей во внешнем оформлении. Внешняя часть передней панели стальная за исключением вентиляционных решеток по бокам.
Корпус существует в двух модификациях: полностью черном оформлении (Macube 110) и белом с черной левой стенкой (Macube 110 WH). Второй вариант исполнения выглядит поинтереснее, но мы для ознакомления получили черный вариант.
| Розничные предложения модели черного цвета | |
|---|---|
| Розничные предложения модели белого цвета |
Стальные элементы корпуса имеют матовое покрытие с очень мелкой фактурой, что препятствует образованию заметных загрязнений на поверхности, так что компьютер в Macube 110 будет сохранять достойный внешний вид.
Упаковка корпуса представляет собой обычную картонную коробку с монохромной полиграфией. Комплект поставки включает стандартный монтажный комплект в одном пакетике.
Компоновка
Компоновочные решения данной модели определяются современными тенденциями корпусостроения. В данном случае разработчики отказались от отсека для устройств формата 5,25″, а привычный отсек для устройств 3,5″ расположен около передней стенки шасси, но присутствует он в усеченном виде — всего на два диска. При желании его можно и вовсе снять, открутив винты.
Корпус представляет собой решение башенного типа с вертикально размещаемой платой формата microATX (и менее габаритной) и горизонтальным расположением блока питания снизу.
Кожух блока питания закрывает место установки БП со стороны левой стенки, придавая внутреннему виду корпуса аккуратность и законченность.
| Наши измерения | Корпус | Шасси |
|---|---|---|
| Длина, мм | 411 | 391 |
| Ширина, мм | 223 | 215 |
| Высота, мм | 432 | 415 |
| Масса, кг | 5,67 |
Также кожух исполняет роль своеобразного элемента жесткости, который обеспечивает дополнительную фиксацию основания для системной платы с нижней стороны.
На оборотной стороне основания для системной платы присутствуют места для установки накопителей. А вот посадочные места для накопителей с внешним доступом в корпусе полностью отсутствуют.
Система охлаждения
В корпусе предусмотрена возможность установки вентиляторов типоразмера 120 и 140 мм. Посадочные места для них имеются спереди, сверху и сзади.
| Спереди | Сверху | Сзади | Справа | Слева | Дополнительно | |
|---|---|---|---|---|---|---|
| Посадочные места для вентиляторов | 3×120/2×140 мм | 2×120/140 мм | 1×120 мм | нет | нет | нет |
| Установленные вентиляторы | нет | нет | 1×120 мм | нет | нет | нет |
| Посадочные места для радиаторов | 240/280 мм | 240/280 мм | 120 мм | нет | нет | нет |
| Фильтр | нет | штамповка | нет | нет | нет | нет |
В комплект входит один вентилятор типоразмера 120 мм (1100 об/мин), который установлен сзади.
Вентилятор имеет стандартный трехконтактный разъем с возможностью подключения к системной плате с управлением питающим напряжением. Также у него есть стандартный четырехконтактный периферийный разъем для подключения непосредственно к БП.
В корпусе можно установить до трех радиаторов, два из которых могут быть типоразмера 280 мм (спереди и сверху), а еще один — 120 мм (сзади).
Фильтр для верхней стенки удобнее всего снимается и ставится на место благодаря магнитной окантовке, однако выполнен он из достаточно крупной пластиковой сетки, а потому бо́льшая часть мелких пылинок просочится сквозь него в корпус. С другой стороны, он отлично поможет от падения внутрь корпуса монет, ключей, каких-либо мелких предметов, да и от части пыли тоже спасет.
Спереди пылевой фильтр не предусмотрен. Приток воздуха осуществляется через отверстия, расположенные на боковых торцах передней панели, они прикрыты пластиковой решеткой с круглыми отверстиями, похожей на используемую в пылевых фильтрах снизу и сверху. Скорее всего, данные элементы достаточно быстро будут зарастать пылью, особенно если установить спереди приточные вентиляторы. Но эти решетки легко очистить при помощи пылесоса снаружи, также можно помыть всю переднюю панель целиком, поскольку никаких электрических соединений у нее нет.
Фильтр под блоком питания выполнен из крупноячеистой сетки, которая представляет собой проштампованный лист пластика с круглыми отверстиями. Рамки он не имеет. И если снять его на ощупь еще как-то можно, то поставить обратно уже затруднительно.
В целом защита от проникновения пыли находится на невысоком уровне, так как формально фильтры есть, но их эффективность оставляет желать лучшего.
Конструкция
Левая стенка стеклянная, причем стекло крепится не через сквозные отверстия, как это реализовано в подавляющем большинстве дешевых корпусов, а через стальную рамку, которая прижимается магнитами к шасси корпуса в верхней его части. Подобный вариант более удобен при сборке.
Снизу левая стенка имеет зацеп, который надевается на борт шасси. Удобно, что стенку можно устанавливать и на корпус, находящийся в вертикальном положении. Крепежные магниты вмонтированы в борт шасси, то есть вставлены между двух завальцованных частей борта.
При переворачивании корпуса левой стороной вниз в некоторых случаях возможно отделение стеклянной стенки от шасси корпуса с последующим ее падением на пол, однако для этого корпус нужно немного встряхнуть. Под действием только силы тяжести стенка, как правило, не выпадает.
В любом случае, при глобальных перемещениях корпуса/компьютера рекомендуем дополнительно фиксировать стеклянную стенку при помощи подручных материалов.
Вторая боковая стенка представляет собой стальную панель толщиной около 0,5 мм. Она имеет систему крепления с П-образными краями. Это намного удобнее пазогребенной системы, которая встречается в большинстве дешевых корпусов. Фиксация стенки осуществляется двумя цельнометаллическими винтами с накатной головкой.
Верхняя панель выполнена из стали, в ней имеется вентиляционная решетка, которую закрывает сверху фильтр. Внутри между верхней стенкой и материнской платой достаточно много места — около 60 мм, что нетипично для дешевых корпусов.
Шасси корпуса явно бюджетное, заметны усилия, направленные на увеличение жесткости конструкции путем использования деталей специальной формы. Однако стали на это ушло не так много, поскольку в элементах имеются большие отверстия и проемы.
На верхней стенке в передней части корпуса размещены органы управления и коммутации. В их состав входят два разнесенных друг от друга примерно на 8 мм порта USB 3.0 и комбинированный разъем для подключения микрофона и наушников или гарнитуры. Разъемов USB все-таки хотелось бы видеть чуть больше, хотя бы и типа USB 2.0. Индикатор активности жестких дисков имеет белое свечение, но видно его, только если смотреть на корпус сверху, так что особого беспокойства он доставить не должен.
Кнопки включения и перезагрузки имеют одинаковые размеры и цвет, отличить их можно только по надписям, но увидеть эти надписи в реальных условиях эксплуатации будет довольно сложно. Все-таки кнопки должны отличаться чем-то кроме расположения.
Передняя панель составная: поверх пластикового основания, окрашенного в массе, размещена декоративная панель из стали. Выглядит такое сочетание весьма презентабельно.
Еще одно оригинальное решение — подстраиваемый кронштейн для длинных видеокарт. Он имеет достаточно простую конструкцию: согнутая вдвое стальная полоса, поддерживающая видеокарту, закреплена на перемещающемся уголке при помощи подпружиненной петли. Уголок можно зафиксировать в нужном месте при помощи винта с обратной стороны основания для системной платы.
Базируется корпус на четырех прямоугольных ножках с небольшими накладками из материала, похожего на пенополиэтилен. К этому элементу претензий нет.
Накопители
| Максимальное количество накопителей 3,5″ | 2 |
|---|---|
| Максимальное количество накопителей 2,5″ | 3 |
| Количество накопителей в передней корзине | 1×3,5″+1×3,5″/2,5″ |
| Количество накопителей с лицевой стороны основания для системной платы | — |
| Количество накопителей с обратной стороны основания для системной платы | 2×2,5″ |
Полноразмерные жесткие диски устанавливаются в предназначенную для них двухместную корзину.
Корзина в данном случае смонтирована при помощи винтового крепления, ее можно снять или немного передвинуть ближе к передней стенке шасси. Накопители фиксируются в ней при помощи винтов. На верхнее посадочное место можно установить как полноразмерный диск, так и накопитель формата 2,5 дюйма.
Также для установки накопителей формата 2,5 дюйма предусмотрены два одинаковых посадочных места на обратной стороне основания для системной платы.
Конструкция этого крепления достаточно оригинальная. В накопитель вкручиваются винты с цилиндрической головкой, которые вставляются в резиновые втулки, вдетые в монтажные отверстия, то есть фиксация осуществляется только за счет силы трения.
Втулки в монтажных отверстиях корпуса уже установлены производителем.
Для SSD подобный вариант установки вполне приемлем, а в случае ноутбучных жестких дисков возможны некоторые неудобства, особенно если диски будут относительно массивные.
Всего в корпус можно установить четыре накопителя: 2×3,5″ и 2×2,5″ или 1×3,5″ и 3×2,5″. Этого вполне достаточно для типичного домашнего компьютера, хотя для рабочей системы в некоторых случаях будет маловато.
Сборка системного блока

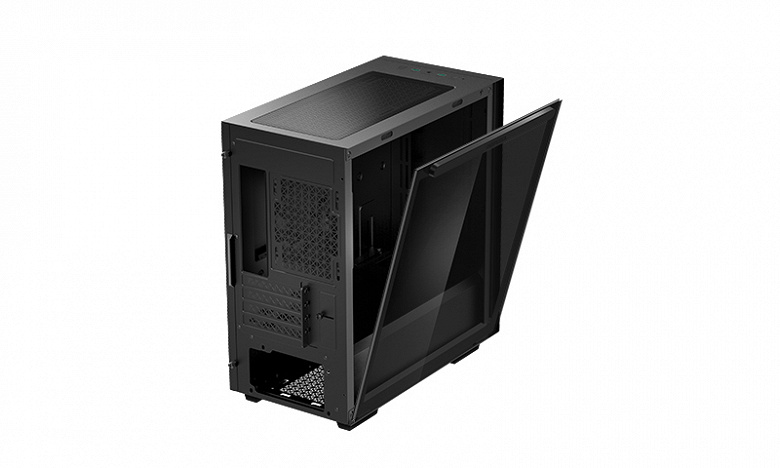

Левая боковая стенка имеет безвинтовое крепление с использованием магнитов. На стекле для удобного хвата предусмотрена специальная ручка. Для извлечения стенки ее нужно предварительно отклонить, преодолев усилие магнитов, а потом потянуть вверх и вытащить. В целом процесс довольно удобный.
Правая стенка крепится с помощью двух винтов с накатной головкой и распашной системы с зацепом стенки за вертикальный борт шасси. Подобная система крепления в разных вариациях довольно часто встречается в среднебюджетных корпусах. Стенки имеют стандартные размеры, надевать их достаточно удобно даже на стоящий вертикально корпус.
Все стойки для монтажа системной платы заранее проставлены производителем исходя из полноразмерной платы шириной 244 мм.
Порядок сборки ПК в данном корпусе особого значения не имеет, так как компоненты разнесены и не мешают друг другу, но лучше начать с установки блока питания и прокладки проводов. Устанавливается БП с правой стороны и фиксируется при помощи четырех винтов. На посадочном месте для БП имеются небольшие выштамповки, но без амортизирующих накладок.
Корпус предусматривает установку блоков питания стандартных размеров: производитель заявляет возможность установки БП с длиной корпуса до 160 мм включительно. Расстояние между задней панелью корпуса и корзиной составляет около 205 мм. Мы рекомендуем выбирать БП с длиной корпуса не более 150 мм, а еще лучше — 140 мм, так как в этом случае останется больше места для укладки проводов, если снимать корзину в ваши планы не входит.
В корпус, согласно данным производителя, можно установить процессорный кулер высотой до 165 мм. Расстояние от основания для системной платы до противоположной стенки составляет около 185 мм, что позволяет рассчитывать на установку кулера высотой даже до 170 мм.
| Некоторые установочные размеры, мм | |
|---|---|
| Заявленная высота кулера процессора | 165 |
| Глубина отсека системной платы | 185 |
| Глубина отсека для прокладки проводов | 20 |
| Расстояние от платы до монтажных отверстий вентиляторов на верхней стенки шасси | 60 |
| Расстояние от платы до верхней стенки шасси | 60 |
| Длина основной видеокарты | 380 |
| Длина дополнительной видеокарты | 380 |
| Длина блока питания | 160 |
| Ширина системной платы | 244 |
Глубина отсека для прокладки проводов составляет около 20 мм у задней стенки. Для монтажа проводов предусмотрены петли для крепления стяжек или других аналогичных изделий.
Далее можно установить требуемые платы расширения, например видеокарту, которая может достигать в длину около 38 сантиметров, если объем корпуса между системной платой и передней стенкой шасси ничем не занят, в противном случае остается около 320 мм.
Крепление плат осуществляется снаружи корпуса индивидуальными винтами, которые закрываются общей прижимной планкой, фиксируемой винтом с накатной головкой. Заглушки используются одноразовые, их нужно выламывать перед установкой плат расширения.
Для удобства прокладки проводов предусмотрены монтажные отверстия в основании для системной платы и кожухе блока питания, лепестковые мембраны в монтажных отверстиях не установлены.
Элементы и интерфейсные порты передней панели подключаются вполне стандартно: USB и аудио — монолитными многоконтактными разъемами, все остальное — одноконтактными и двухконтактными разъемами.
Акустическая эргономика
Уровень шума и при напольном, и при настольном размещении корпуса очень низкий во всем диапазоне регулирования напряжения вентиляторов (от 5 до 12 вольт). Но достигается это из-за того, что в корпусе штатно установлен лишь один низкоскоростной вентилятор сзади. Для большинства недорогих конфигураций этого будет вполне достаточно, особенно с учетом наличия верхнего выхлопа. При сборке системы с высоким тепловыделением корпус можно оснастить вентилятором сверху, который обеспечит улучшенный теплоотвод, а также можно заменить задний вентилятор — лучше на модель с ШИМ-управлением.
Итого
Можно отметить вполне достойный внешний вид и неплохую вместимость Deepcool Macube 110. Многих порадует отсутствие подсветки и сплошной перфорации со всех сторон. Все-таки иллюминация не всегда уместна, особенно в процессе работы, да и не всем она нужна в принципе. А вот желание иметь доступный корпус со сплошной матовой передней панелью встречается довольно часто, поэтому данная модель имеет неплохие перспективы.
Собирать систему в корпусе достаточно удобно, так как свободного места внутри сравнительно много, что позволит разместить довольно габаритные компоненты. Правда, ставить сюда топовые компоненты не совсем целесообразно, поскольку корпус все-таки довольно компактный, да и штатная система охлаждения на этот вариант не очень рассчитана. А вот для игровой системы средней ценовой категории корпус вполне подойдет. Наилучшие свои качества Deepcool Macube 110 сможет продемонстрировать при сборке систем на компонентах со средним или невысоким тепловыделением, к которым нужно иметь оперативный доступ, так как магнитная система крепления позволяет быстро снять стенку и погрузиться в недра системного блока.
Корпус не очень хорошо защищен от проникновения пыли, поскольку все фильтры выполнены из проштампованного листа и имеют достаточно крупные отверстия, а спереди отдельного фильтра нет вообще. Для очистки фильтров, особенно нижнего, потребуется приложить определенные усилия.
Для использования в офисе Deepcool Macube 110 подойдет явно не всем, так как помимо прозрачной стенки, блок питания расположен снизу, что для использования на рабочем месте не всегда приемлемо. К сожалению, варианта с непрозрачной стенкой производитель не предлагает. Зато есть вариант в черно-белой расцветке.
В целом корпус оставил очень неплохое впечатление, хотя имеет ряд недостатков, которые характерны для решений данного ценового сегмента. В частности, здесь мало места для накопителей, да и с точки зрения оснащения модель далека от идеала. Со стеклом нужно быть аккуратнее и не переносить корпус без дополнительной фиксации боковой панели. Также вентиляторы придется докупать отдельно.
