Корпус Aerocool Quartz Pro: модное решение с полупрозрачными панелями и системой подсветки06.03.2018 16:02

Слово Quartz в линейке корпусов, предлагаемых компанией Aerocool, присутствует в названиях четырех продуктов. Собственно, моделей две — рассматриваемая нами сегодня Aerocool Quartz Pro, а также Aerocool Quartz с разными вариантами подсветки: монохромные Red и Blue, а также многоцветная RGB. Их внешний вид и конструкции не одинаковы, но в достаточной степени похожи.

Прежде всего, в глаза бросается цельностеклянная левая стенка. Конечно, назвать это особенностью сегодня нельзя — подобное мы успели увидеть в очень многих корпусах разных производителей, а интерес в плане использования стекла скорее способна вызвать уже знакомая нам модель Aerocool P7-C0 Pro, у которой прозрачными сделаны обе боковые стенки. Тем не менее, тонированное закаленное стекло хотя бы с одной из сторон корпуса в сочетании с более или менее продвинутой подсветкой — это модная современная тенденция, и многие изделия Aerocool не просто ей соответствуют, но даже идут на шаг впереди: у Aerocool Quartz еще и лицевая панель оснащена дверцей, практически вся поверхность которой тоже стеклянная.

Окраска предлагается единственная: все детали, внутренние и внешние, имеют черный цвет. Во всяком случае, на момент написания обзора иного не предлагалось — эту оговорку мы делаем потому, что многие модели корпусов Aerocool представлены еще и в белой окраске или в сочетаниях черного и других цветов, а у некоторых количество вариантов окраски и вовсе может достигать девяти.

Но если Aerocool P7-C0 Pro при достаточно бедном оснащении (стеклянные стенки и подсветка — это всё же не оснащение, а элементы оформления) имел весьма бюджетную цену, то Aerocool Quartz Pro существенно дороже. Посмотрим, что же нам предлагается.

Корпус поставляется в коробке из обычного картона с монохромным оформлением и цветной наклейкой «RGB lighting», свидетельствующей о наличии многоцветной подсветки. Боковых прорезей для захвата руками при переноске нет, и это грустно: коробка большая и тяжелая.

Компоновка

Производитель относит Aerocool Quartz Pro к типоразмеру Full Tower. Поскольку узаконенных границ для деления по размерам нет, то с этим можно согласиться: выглядит корпус вполне монументально.

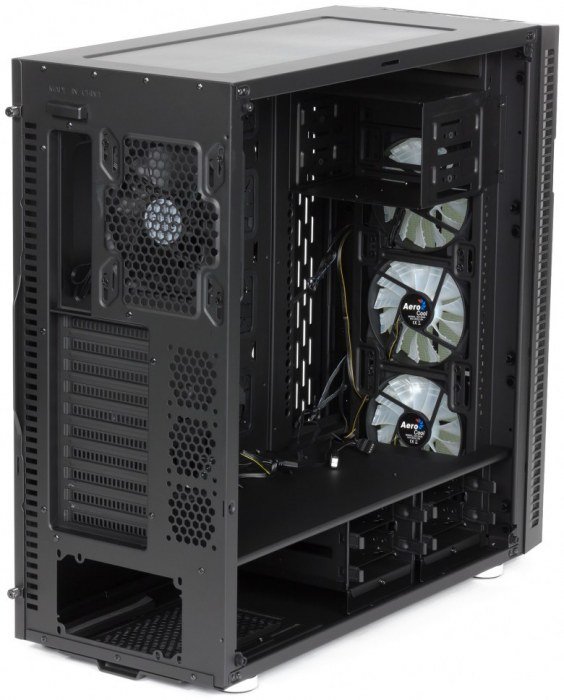

Блок питания располагается стандартно — в нижней части, он отгорожен от остальной части корпуса металлической перегородкой, которая имеет только горизонтальную часть, что довольно необычно для корпусов с цельностеклянными боковинами. Такие перегородки обычно делают Г-образными в сечении, чтобы их вертикальная часть закрывала слева от взгляда через цельностеклянную боковую стенку блок питания с выходящими из него пучками проводов, которым сложно придать эстетичный вид.

Поскольку в нижнем объеме чаще всего располагают еще и стойки для дисков, подобная Г-образная перегородка заставляет сделать доступ к накопителям с правой стороны, что потребует снятия правой боковой стенки. В данном случае в нижнем объеме расположены две двухместные стойки с салазками, которые вставляются слева; любую из стоек при необходимости можно снять.

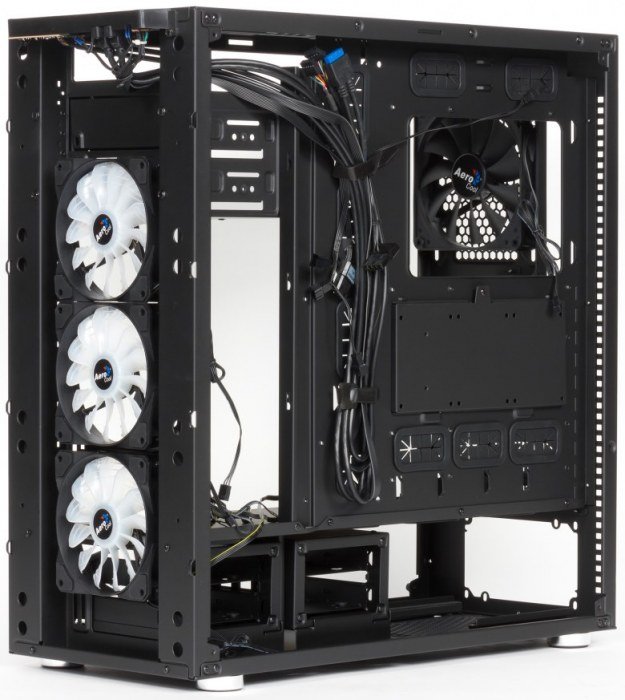

Но этим возможности установки HDD/SSD не ограничиваются: есть еще три 2,5-дюймовых посадочных места на общем лотке, который крепится на тыльной стороне основания системной платы. Естественно, доступ к ним будет справа.

Таким образом, в корпус можно поставить до семи накопителей, из которых 3,5-дюймовыми могут быть четыре.

Редкостью в новых моделях корпусов является наличие 5,25-дюймового слота с выходом на лицевую панель, но в Aerocool Quartz Pro возможность установки подобных устройств предусмотрена. Если же в этом нет необходимости, то место можно использовать для дополнительных дисков.

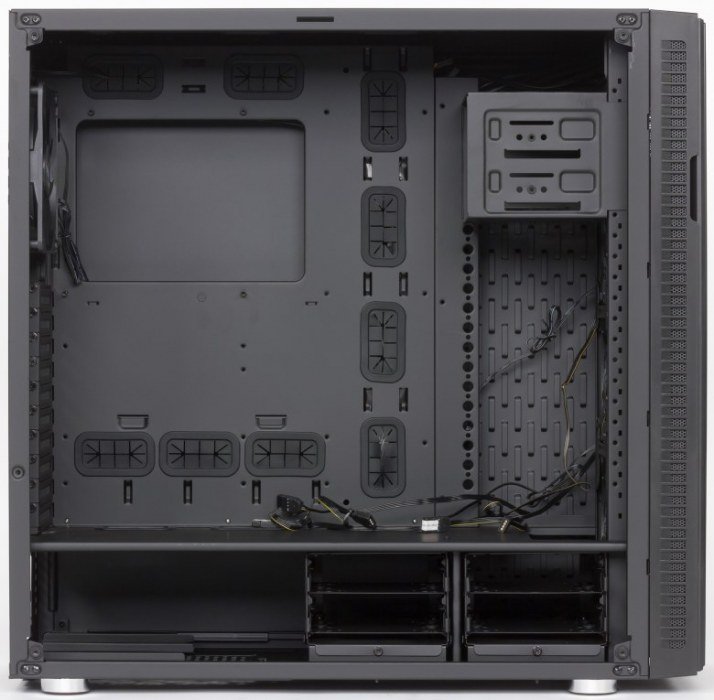

Системные платы можно устанавливать формата вплоть до E-ATX, причем слотов расширения может быть и десять.

Максимальные длины видеокарт и других плат расширения производителем указаны как 470 мм, что в точности подтверждается нашим замером. Однако реальных изделий подобного рода с такой длиной нам не встречалось, самые длинные видеоадаптеры были немногим больше 30 см, то есть свободного места хватит с большим запасом.

В комплекте набор крепежа, рассортированного по пакетикам, 2 многоразовых (с липучками) и 15 одноразовых кабельных стяжек, переходник на крестовую отвертку для установки шестигранных стоек. «Пищалки» для системной платы нет, однако есть два других аксессуара, о которых скажем ниже.

Еще имеется книжечка-инструкция в глянцевой обложке, но с мелкими и не очень разборчивыми иллюстрациями. Пояснения сделаны на нескольких языках, включая русский.

Конструкция

Размеры корпуса 554×252×581 мм (В×Ш×Г), включая выступающие детали. Такие габариты в сочетании с наличием двух стекол немалой площади обусловили солидный вес: нетто 17,8 кг, в упаковке 19,2 кг.

В описании заявлено наличие стали толщиной в 1 мм, но столько мы не смогли намерить нигде. Что интересно: отклонения были не только в меньшую сторону, но и в бо́льшую. Так, правая боковая стенка имеет толщину 1,1 мм, значительная часть элементов шасси — 0,85 мм, а у некоторых малонагруженных компонентов — и 0,75 мм.

Всё это, даже с учетом больших размеров корпуса, обеспечило вполне нормальную жесткость конструкции.

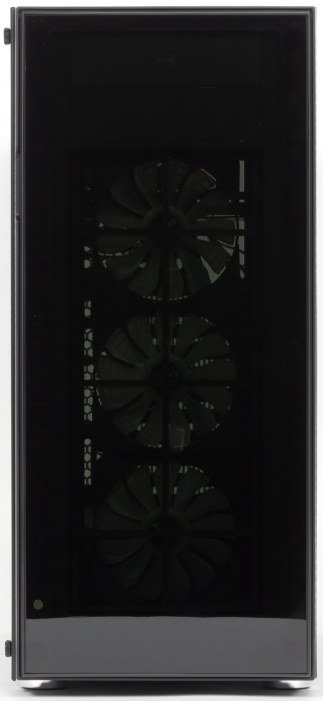

Лицевая панель закрыта дверцей, которая открывается направо. Как уже отмечалось, дверца целиком состоит из тонированного стекла, оснащенного пластиковой рамкой, к которой крепятся петли и другие элементы конструкции. В закрытом состоянии дверца фиксируется магнитами, стук при закрывании уменьшается за счет прокладок-амортизаторов. Перенести петли на другую сторону в случае, если оператору удобнее открывать дверцу налево, невозможно.

Ножки корпуса пластиковые, с блестящим наружным покрытием под хром. Их нижние поверхности оснащены резиновыми вставками, играющими роль амортизаторов и предотвращающими скольжение.

Панель управления расположена в верхнем торце передней панели. Она не связана с самой панелью и выполнена в виде модуля, который крепится непосредственно к шасси.

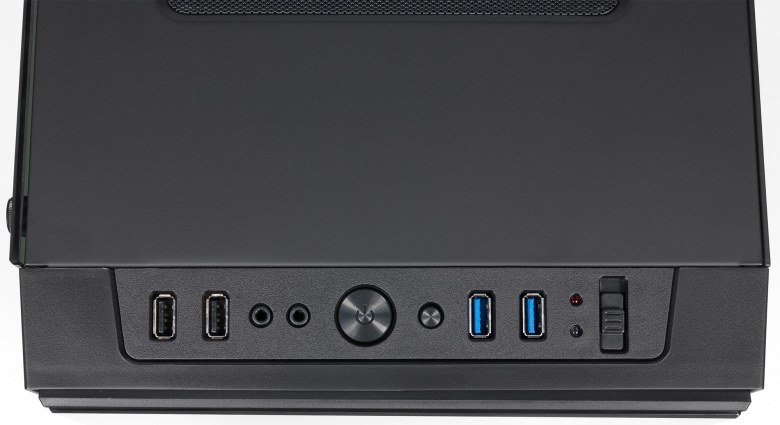

Органы управления выстроились в ряд, в центре которого обосновались две круглые кнопки: крупная Power и небольшая Reset. Кнопки мягкие, но свободный ход у них приличный, что для Power в значительной степени снижает риск срабатывания от случайных прикосновений. Reset и вовсе не так просто нажать даже намеренно: диаметр кнопки мал, а ход до срабатывания большой, и пальцем почти невозможно дожать ее до щелчка, нужен какой-то инструмент.

Справа от кнопок два порта USB 3.0, затем светодиодные индикаторы включения (синий) и дисковой активности (красный), переключатель скорости вращения вентиляторов. Слева — аудиогнезда и два порта USB 2.0.

Порты USB расположены параллельно, а не в одну линию, что позволит одновременно подключать к ним широкие устройства. Но интервал между соседними разъемами всего 8 мм, и если попадутся USB-устройства значительной толщины, то могут возникнуть проблемы.

С учетом немалой высоты корпуса, такое расположение панели управления при настольном размещении компьютера заставит находящегося рядом оператора приподниматься со стула. С этой точки зрения оптимальным будет установка на полу или низкой подставке, но не факт, что при этом удастся обеспечить хороший обзор через стеклянные «окна» с подсветкой.

Система вентиляции

Корпус оснащен четырьмя вентиляторами собственного производства Aerocool: три нагнетающих 12-сантиметровых спереди и вытяжной на 14 см сзади.

Фронтальные — это уже знакомые нам P7-F12, имеющие полупрозрачные лопасти характерной формы и противовибрационные вставки в местах крепления, а также оснащенные RGB-подсветкой. Питание собственно вентилятора и его подсветки осуществляется двумя разными шлейфами, соответственно 3- и 4-проводным. Причем «подсветочные» провода заканчиваются коннекторами male+female, подразумевающими шлейфовое подключение.

Задний вентилятор хоть и побольше, но попроще. Подсветки у него нет.

В корпусе предусмотрено штатное средство управления скоростью вращения трех вентиляторов. Контроллером его назвать сложно, это просто трехпозиционный переключатель, который выбирает снимаемое с подключаемого к блоку питания разъема Molex male+female напряжение 5 или 12 вольт и подает его на шлейф с тремя разъемами. Соответственно в одном из крайних положений вентиляторы вращаются на максимальной скорости, во втором — на гораздо меньшей, а средняя позиция переключателя выключает их вовсе.

Еще раз повторим: «контроллер» рассчитан на три вентилятора. Четвертый штатный можно подключить либо к системной плате, либо к устройству P7-H1, о котором расскажем чуть позже.

Предусмотрена и возможность модернизации. Так, имеющиеся вентиляторы можно заменить 140-миллиметровыми, но на передней панели таких поместится только два, да к тому же моделей такого размера с RGB-подсветкой компания пока не предлагает.

На верхней плоскости шасси, которая является и верхней крышкой корпуса, можно разместить еще три 120- или два 140-миллиметровых вентилятора, а задний можно заменить 120-миллиметровым.

Кроме того, с помощью специальной рамки, входящей в комплект, можно установить до трех боковых вентиляторов по 120 мм, для чего в правой боковой стенке (металлической) предусмотрена область с прорезями. Рамка крепится не к стенке, а к передней части основания системной платы, где имеется вертикальное окно практически на всю высоту шасси.

Есть и еще три места, о которых не сказано ни в инструкции, ни на сайте: на задней стенке, возле слотов для плат расширения, отчетливо видны три перфорированные области с крепежными отверстиями для 60-миллиметровых вентиляторов. Правда, сложно представить случай, когда подобное может понадобиться — возможно, именно поэтому такая возможность и не упоминается.

Наконец, можно установить и системы жидкостного охлаждения с радиаторами 240/360 мм спереди, вверху и сбоку. В передней части перегородки, отделяющей отсек для блока питания, для этого предусмотрен большой вырез. Отверстий для трубок на задней стенке нет.

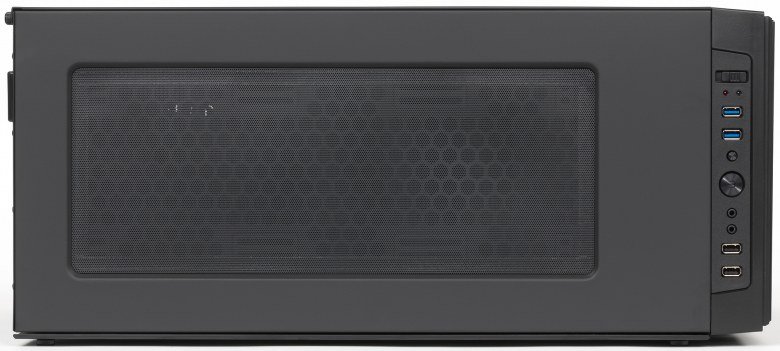

В системе фильтрации три элемента, самый заметный из которых — верхний фильтр: это лист тонкого перфорированного пластика, который снаружи закрывает отверстия в верхней крышке. Крепится он приклеенной по периметру магнитной полоской.

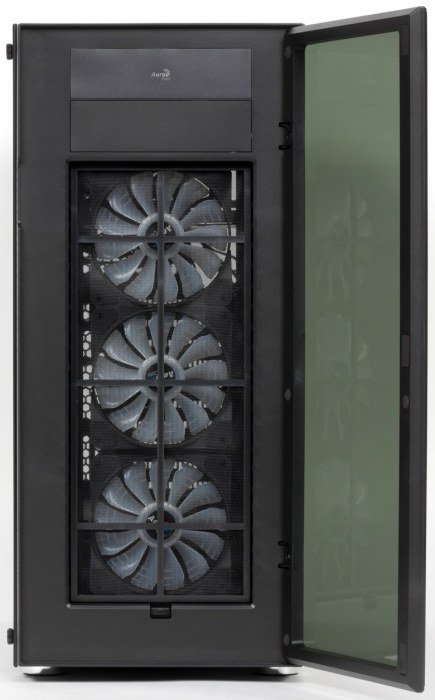

Чтобы увидеть второй фильтр, фронтальный, нужно открыть переднюю дверцу. Тогда сразу станет видна рамка с натянутой на нее мелкоячеистой капроновой сеткой, занимающая значительную часть поверхности. Расположен фильтр в углублении и потому фактически прилегает к вентиляторам, не давая проникать неочищенному воздуху, крепление — двумя выступами вверху и защелкой внизу.

Может возникнуть вопрос:, а как осуществляется подсос воздуха, когда дверца закрыта? Очень просто: в боковых поверхностях лицевой панели по всей высоте сделаны прорези, закрытые декоративной металлической решеткой. Такие же прорези есть и в боковинах углубления, в котором находится фильтр.

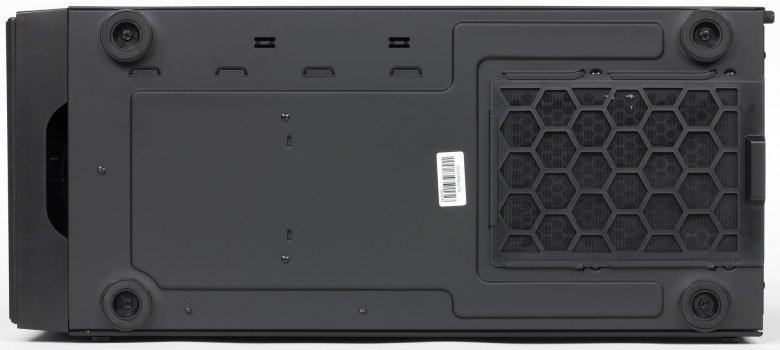

Третий фильтр аналогичной конструкции, но меньшего размера, закрывает отверстия в месте расположения блока питания на днище шасси. Извлекается он движением назад из-под днища корпуса и фиксируется защелкой.

Таким образом, для обслуживания любого из фильтров не потребуется излишних действий.

Прорези на правой боковой стенке фильтра не имеют, и это подразумевает установку в этом месте дополнительных вентиляторов как вытяжных. Сложно сказать, насколько эффективным будет именно такое их включение, ведь вытягивать они будут воздух, только что поданный внутрь корпуса фронтальными вентиляторами. Каких-то прямых рекомендаций на этот счет в описании нет, есть лишь косвенные — на рисунке в инструкции боковые вентиляторы изображены именно как вытяжные.

Из дополнительных отверстий есть вертикальная полоса на задней стенке в области, выходящей за основание системной платы, а также перфорация в заглушках слотов расширения.

RGB-подсветка: реализация и управление

Сначала об элементах самой подсветки. В корпусе Aerocool Quartz Pro штатных элементов для «иллюминации» четыре: о трех фронтальных вентиляторах с подсветкой мы уже говорили, но есть и еще один светодиод RGB, о котором сразу не догадаешься.

При открытой фронтальной дверце в верхней части лицевой панели видны две заглушки пятидюймовых слотов. Но такую роль играет только нижняя, а верхняя, в центре которой имеется небольшой логотип компании, заглушкой не является — это декоративная накладка, ее не надо пытаться извлечь.

Логотип, который кажется каким-то тусклым, на самом деле прозрачный, за ним установлен RGB-светодиод с рассеивателем. Отходящий от него шлейф даже мешает снять фронтальную панель.

Возможности системы подсветки могут быть расширены. Компания Aerocool предлагает оснащенные RGB-светодиодами вентиляторы, блоки питания с различной мощностью, систему жидкостного охлаждения с 280-миллиметровым радиатором для процессора.

Куда всё это подключается? А к уже знакомому нам хабу P7-H1, с помощью которого и осуществляется программное управление режимами подсветки. Соответствующая программа P7-S1 свободно скачивается с сайта производителя и может быть установлена на компьютеры c ОС Windows версий 7 и выше.

Мы подробно описывали работу хаба и программы в обзоре корпуса Aerocool P7-C0 Pro, поэтому сейчас лишь напомним основные сведения.

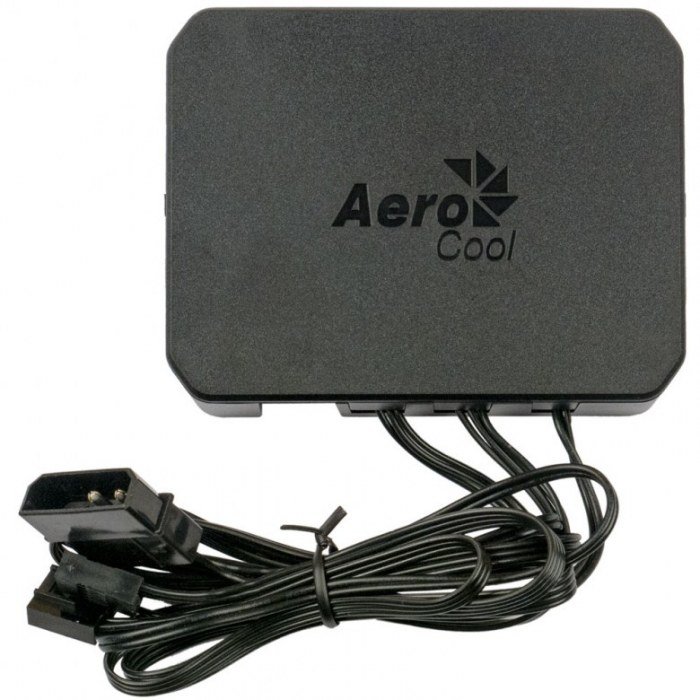

Из корпуса хаба выходя три кабеля, один периферийным разъемом Molex-male соединяется с блоком питания компьютера. Второй, 4-контактный, подключается к разъему системной платы, предназначенному для управления вентилятором. Третий имеет колодку для соединения с внутренним USB-разъемом той же платы.

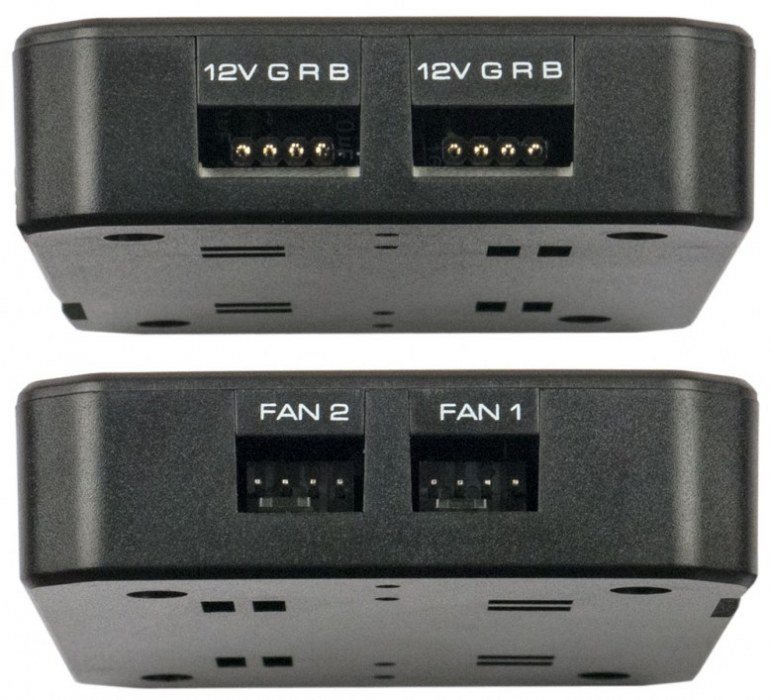

На хабе есть два гнезда для подключения компонентов подсветки и пять для вентиляторов. Суммарная мощность нагрузки может составлять до 18 Вт для вентиляторов и до 24 Вт для подсветки.

В плане управления вентиляторами хаб лишь транслирует управление с контроллера системной платы (если подключен соответствующий разъем) и передает информацию о частоте вращения в программу P7-S1 для отображения.

А два разъема для управления подсветкой не означают возможность управления всего двумя устройствами, поскольку шлейфы многих из них имеют разъемы male+female, допускающие каскадное подключение. Именно такими двойными разъемами оснащены все три вентилятора, и лишь у светодиода логотипа коннектор типа female.

Хаб, входящий в комплект корпуса, упакован в отдельную коробочку, в которой имеются самоклеящаяся «липучка» для его крепления и листок с инструкциями. Его размер 89×71 мм (без учета выходящих кабелей и подключаемых коннекторов), толщина 19 мм, то есть разместить его за основанием системной платы в данном случае получится вполне, вот только свободную площадку такого размера там найти сложно, если не занимать трехместный лоток для 2,5-дюймовых дисков.

Установка программы P7-S1 затруднений не вызывает, по окончании на рабочем столе появляется соответствующая иконка. В автозагрузку программа не включается, при необходимости это нужно сделать самому.

Интерфейс P7-S1 красочен, но прост. Причем программа позволяет управлять не одним, а несколькими хабами (до восьми).

Для подсветки можно задать режим — постоянная, «дышащая» или пульсирующая, отрегулировать яркость и скорость изменения. Цвет выбирается разными способами: десятичными или шестнадцатеричными значениями, а также из шести предустановленных вариантов.

С установкой «Loop RGB» цвета сменяются последовательно и плавно. Но в разных режимах набор доступных настроек может отличаться.

Работу с программой иллюстрирует двухминутный ролик.

Если завершить работу программы или перезагрузить компьютер, не включив ее в автозагрузку, то хаб запомнит последнее состояние и будет работать именно в нем.

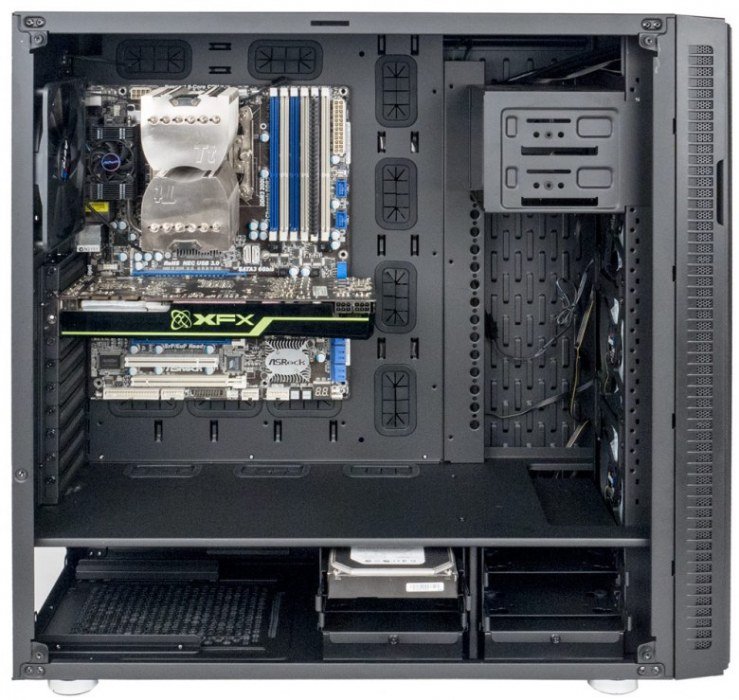

Сборка системного блока

Стеклянная боковая стенка крепится четырьмя винтами с большими накатными головками. Система крепления простая, но надежная: в четырех углах каждой стороны шасси установлены обычные шестигранные стойки, которые используются для монтажа системной платы, на них надеты резиновые уплотнители с сечением в форме буквы Т. Перекладина «буквы» создает прокладку между стеклом и металлом шасси, а ножка входит в имеющееся в стенке отверстие. Под головкой крепежного винта есть еще одна прокладка.

После удаления винтов стенка не падает, ее нужно снимать движением вбок. Правда, лучше всё же ее придерживать, откручивая последний винт.

Крепление правой металлической стенки традиционное: системой направляющих, выступов и пазов. Фиксируется она парой невыпадающих винтов с накатными головками и снимается движением назад, для удобства предусмотрен штампованный выступ на заднем торце.

Четыре стойки для крепления системной платы установлены заранее, остальные есть в комплекте. Отверстие для портов-ввода вывода не имеет заглушки, которую пришлось бы выламывать.

Над этим отверстием на задней стенке есть выступающая наружу деталь в виде пластикового брусочка, назначение которой поначалу остается непонятным. Изнутри видно, что к детали подходят два провода, заканчивающихся разъемом Molex male+female; оказывается: это освещение портов ввода-вывода, реализованное на двух светодиодах желтовато-белого цвета. В системе декоративной подсветки они не участвуют, их роль в повышении удобства работы с внешними разъемами системной платы.

Отверстия для плат расширения закрыты многоразовыми заглушками, закрепленных винтами под крестовую отвертку.

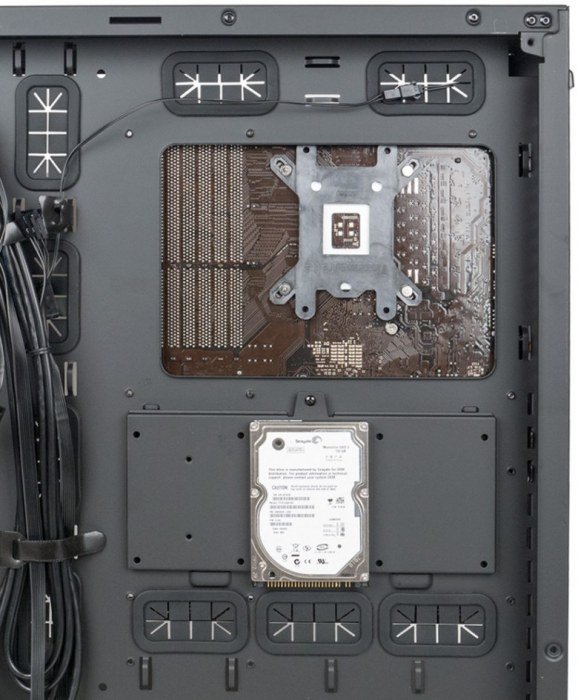

В основании системной платы имеется большое окно, позволяющее устанавливать или снимать процессорный кулер без демонтажа самой платы.

Для прокладки проводов и кабелей и в этом основании, и в перегородке нижнего отсека сделаны большие отверстия, закрытые резиновыми заглушками с разрезными лепестками.

Закрепить пучки кабелей можно четырьмя многоразовыми стяжками-липучками (две из них уже установлены) или одноразовыми стяжками, которые есть в комплекте.

Кабели от внешних разъемов экранированные, подключаются монолитными коннекторами. Для аудио есть только HD Audio, USB-порты подключаются к внутренним разъемам системной платы.

Блок питания крепится винтами непосредственно к задней панели, процесс установки облегчают металлические полозья, помогающие сориентировать блок относительно крепежных отверстий. Для уменьшения вибраций от работающего вентилятора БП на них предусмотрены амортизирующие наклейки.

Ориентация блока питания предполагается единственная: вентилятором вниз, поскольку зазор между его верхней стенкой и перегородкой нижнего отсека корпуса всего около сантиметра, а отверстий над БП в перегородке нет.

При двух установленных дисковых стойках для блока питания вместе с выходящими из него проводами остается 24 см. Если этого мало, можно удалить одну стойку, тогда пространство для БП увеличится до 36 см, то есть можно будет установить практически любую модель из реально имеющихся. Причем область с отверстиями в днище корпуса достаточно большая, и даже у длинных БП вентилятор не окажется перекрытым снизу.

Каждая стойка крепится не прямо на днище, а на основание высотой чуть больше 2 см. И стойка на основании, и основание на днище фиксируются входящими в пазы выступами с одной стороны и одним винтом с другой.

Трехместный дисковый лоток за основанием системной платы крепится таким же способом: выступы и один винт.

И к салазкам, и к лотку накопители обоих размеров крепятся винтами снизу, причем для 3,5-дюймовых предусмотрены резиновые вставки.

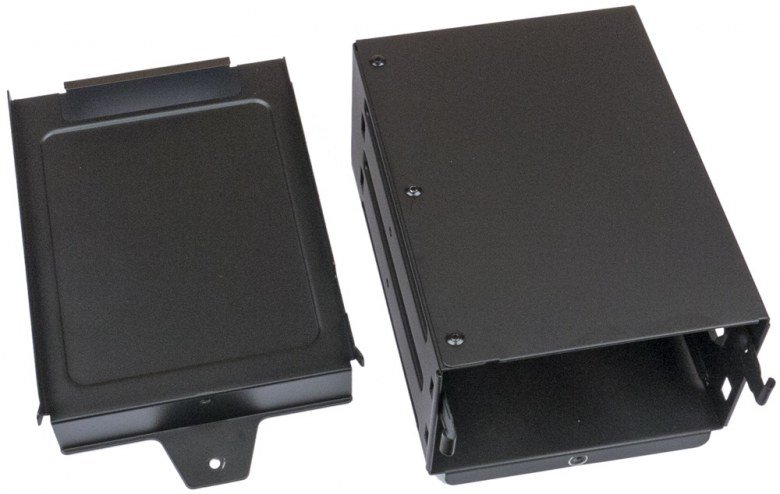

Салазки и лоток металлические, у салазок есть выступающие пружинящие ручки, которые служат защелками. Возможна дополнительная фиксация салазок в стойке одним боковым винтом.

Диски на салазках в стойку устанавливаются разъемами направо.

Для подключения HDD и SSD надо запасаться SATA-кабелями с прямыми коннекторами, лишь для 3,5-дюймовых дисков в верхних местах стоек подойдут и Г-образные.

Чтобы нижний вентилятор хоть как-то охлаждал накопители в ближней к фронтальной панели стойке, его лучше максимально опустить вниз, благо крепежные отверстия это позволяют. Правда, до второй стойки создаваемый им поток воздуха если и дойдет, то сильно ослабленным, чему «поможет» вертикальная перегородка, имеющаяся между стойками — она служит ребром жесткости для горизонтальной перегородки, разделяющей корпус на два объема.

У 2,5-дюймовых накопителей есть прямой тепловой контакт с металлом салазок или лотка.

Интересно, что для 5,25-дюймовых устройств есть двухместный отсек, хотя выход наружу предусмотрен только для одного такого устройства. Второе место (или оба, если первое не занято) можно использовать для установки дополнительных HDD, надо только купить адаптеры-переходники.

Сам этот отсек съемный, его вполне можно удалить, если, например, спереди планируется установить радиатор СВО или блок дополнительных боковых вентиляторов на рамке из комплекта. Но для этого потребуется снять лицевую панель, которая крепится восемью цилиндрическими пластиковыми защелками (еще надо не забыть освободить шлейф, идущий к светодиоду подсветки логотипа).

Кромки шасси либо завальцованы, либо скруглены, а края стеклянной крышки обработаны, что уменьшает риск повреждения рук сборщика.

Акустическая эргономика

Производительность системы охлаждения корпуса изменяется в широких пределах в зависимости от напряжения питания вентиляторов. Субъективно этот параметр позволяет оценить уровень шума, который находится в диапазоне от 25,2 до 43 дБА при снятой передней панели.

В собранном корпусе уровень шума системы охлаждения изменяется от 23,7 до 37 дБА при расположении микрофона в ближнем поле. При питании вентилятора напряжением 5 В шум находится на низком уровне, однако с ростом напряжения питания уровень шума возрастает. В типовом диапазоне регулирования напряжения 7—11 В шум изменяется от пониженного (27 дБА) до среднетипичного (35 дБА) уровня относительно типичных значений для жилых помещений в дневное время суток. Впрочем, даже при питании вентиляторов номинальным напряжением 12 В уровень шума системы охлаждения далек от пороговых 40 дБА и находится в комфортном диапазоне для большинства пользователей.

При большем удалении корпуса от пользователя и размещении его, к примеру, на полу под столом шум можно будет охарактеризовать как минимально заметный при питании вентиляторов от 5 В, а при питании от 12 В — как приближающийся к среднетипичному уровню для жилого помещения в дневное время суток.

Параметр ослабления шума передней панелью от источника внутри корпуса находится на сравнительно высоком уровне, несмотря на наличие большого вентиляционного отверстия на верхней стенке. Таким образом, дверь хорошо справляется с ослаблением шума, а также достаточно плотно прилегает к передней панели, обеспечивая достаточную герметичность.

Корпус оснащен одноканальным контроллером вентиляторов, который выполнен на основе пассивного коммутатора. Питание контроллера осуществляется от периферийного разъема («молекс») номиналами напряжения 5 В и 12 В, которые при коммутации обеспечивают три режима работы. Для выбора нужного режима работы используется трехпозиционный орган управления движкового типа.

Режим	Настольное размещение	Напольное размещение
High	34,6 дБА	31,2 дБА
Low	22,5 дБА	20,3 дБА
12 В	37 дБА	33,2 дБА
5 В	23,7 дБА	20,7 дБА

К комплектным вентиляторам особых претензий нет — шум неаэродинамического происхождения минимален.

Из недостатков можно отметить отсутствие возможности подключить к контроллеру все четыре штатных вентилятора, причем тут не помешал бы и запас, то есть наличие шести разъемов для вентиляторов можно было бы только приветствовать. А в текущей конфигурации можно просто не подключать один из фронтальных вентиляторов.

Позиционирование и выводы

Корпус Aerocool Quartz Pro по дизайну и конструкции соответствует современным тенденциям: цельностеклянная боковая стенка, к тому же дополненная фронтальной дверцей со стеклом, RGB-подсветка с собственным контроллером, управляемым из Windows-приложения, внутри — простор для размещения практически любых существующих системных плат, видеоадаптеров, блоков питания и систем охлаждения. Добавим к этому неплохое оснащение: семь мест для дисковых накопителей, пятидюймовый слот с выходом на лицевую панель и еще одно посадочное место того же размера, которое можно использовать для размещения дополнительного HDD или SSD. Плюс четыре внешних порта USB и штатный регулятор скорости вращения вентиляторов, пусть и простенький.

Качество изготовления сколько-нибудь серьезных нареканий не вызывает. Конечно, кое-какие претензии высказать можно: петли дверцы нельзя переставить на другую сторону, и есть сложности с выбором места для контроллера подсветки — удобному его размещению за основанием системной платы помешает трехместный лоток для 2,5-дюймовых накопителей. Но подобные замечания найдутся для любого корпуса. В данном случае, пожалуй, смущает лишь одно: не самая массовая цена. Правда, корпуса типоразмера Full Tower к массовым не относятся, а потому совсем уж дешевыми быть попросту не могут.
