Домашняя автоматизация Xiaomi Smart Home Suite: базовый комплект известного производителя

В середине июня мы писали о двух устройствах Xiaomi для домашней автоматизации, а сегодня познакомимся с комплектом Smart Home Suite. В него входит контроллер, датчик движения, датчик открытия двери и кнопка. Назвать это полноценной системой домашней автоматизации достаточно сложно, однако есть шанс, что экосистема Xiaomi будет продолжать расширяться и все ее устройства, включая роутеры и бытовое оборудование, будут в нее интегрироваться.

Традиционно отметим, что данный продукт не поставляется официально на наш рынок, не имеет переведенной производителем документации, требует для работы фирменного программного обеспечения для мобильных устройств, которое использует китайский язык. Так что его покупка и использование интересны, пожалуй, только энтузиастам. Кроме того, это существенно усложняет наше знакомство, поскольку какие-то моменты мы можем и пропустить.

Xiaomi Smart Home Suite

Конструктивно система представляет собой набор датчиков, работающих по протоколу ZigBee, и центральный многофункциональный шлюз. Именно последний подключается по беспроводной сети к роутеру и через него к фирменной утилите на смартфонах и планшетах. Конечно, возможные варианты использования зависят от программного обеспечения, а учитывая традиционные сложности с китайским языком у Xiaomi мы в этой статье могли что-то и упустить, но описанное точно было проверено и работает.

Комплект поставки

Поставляется набор в традиционной для Xiaomi картонной коробке с минималистическим оформлением. В данном случае, отечественному пользователю на ней совсем нечего прочитать, за исключением, пожалуй, только серийного номера. Сама коробка небольшая — около 21×11×7 сантиметров (на самом деле, можно было бы сделать ее еще меньше), картон крепкий, есть специальная вставка для надежного крепления всех элементов.

Xiaomi Smart Home Suite

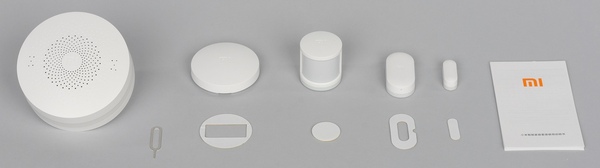

В набор входят несколько устройств: мост, датчик открытия окна или двери, датчик движения и беспроводная кнопка. Дополнительно в коробке есть ключ для открытия корпусов для замены батареек, второй комплект элементов крепления из двухсторонней клейкой ленты и краткая инструкция (как обычно, только на китайском языке). Все это упаковано в конверт из тонкого картона, на котором есть визуальное описание возможностей системы.

Xiaomi Smart Home Suite

Продукт рассчитан на эксплуатацию в помещении при температуре от −5 до +40 градусов и относительной влажности до 95%.

Не очень понятно, будут ли данные компоненты в дальнейшем предложены отдельно. Это было бы вполне логичным и ожидаемым решением, поскольку конфигурации помещений и набор решаемых задач у всех разный.

Внешний вид и конструкция

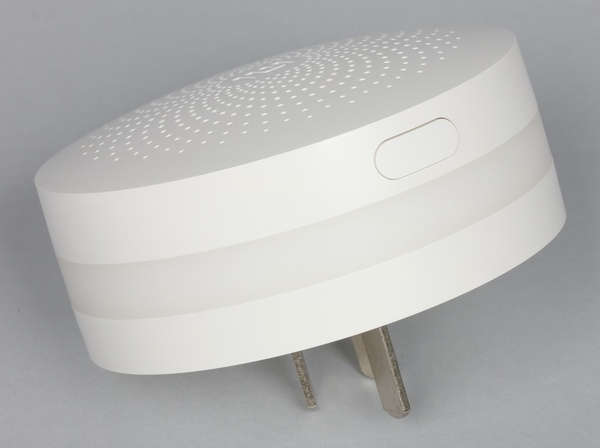

Центральный шлюз представляет собой изготовленную из белого матового пластика толстую «шайбу» диаметром восемь сантиметров. Высота устройства составляет 37 мм, но из-за использования китайского варианта вилки отечественным пользователям придется подключать ее через переходник, так что в реальности места может потребоваться больше.

Контроллер Xiaomi Smart Home Suite

Как альтернативный вариант, если вы планируете долго работать с этой системой, можно попробовать поменять розетку на модель с поддержкой вилок китайского формата. Отметим, что встроенного аккумулятора в контроллере нет.

Контроллер Xiaomi Smart Home Suite

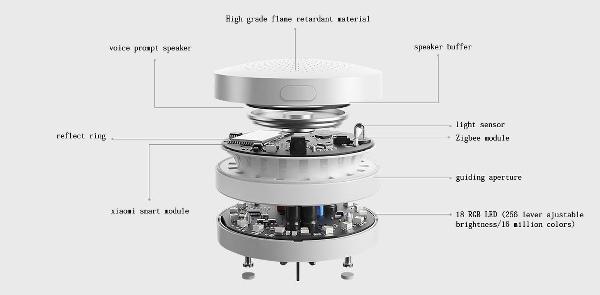

По ребру идет полоска матового полупрозрачного пластика, за которой установлены многоцветные светодиоды. Они работают как индикатор для реализации функций оповещения и подсветки. Здесь же есть кнопка, выполняющая несколько функций: включение и выключение подсветки, включение и выключение режима охраны, подключение к контроллеру новых устройств.

Контроллер Xiaomi Smart Home Suite

За решеткой на передней стороне корпуса находится динамик. Его громкости может быть достаточно и для небольшой квартиры, но эффективность существенно зависит от места установки. Здесь же за решеткой есть и датчик освещенности — автоматическая подсветка в режиме ночника работает только в темноте.

Контроллер Xiaomi Smart Home Suite

На обратной стороне корпуса мы видим только вилку с заземлением и решетки пассивной вентиляции. Во время работы мост нагревается слабо.

Производитель рекомендует устанавливать устройство на расстоянии не более двух метров от роутера. В реальности с Xiaomi Mi Mini все работало и на четырех-пяти метрах через некапитальные стены и шкафы.

В отличие от моста, датчики работают от батарей. Производитель заявляет о длительности эксплуатации в течение двух лет. Мы тестировали комплект не очень долго, так что увидеть реакцию системы на снижения уровня заряда батарей не удалось, а индикации данного параметра мы не обнаружили. На удаление батареи из датчиков система, к сожалению, никак не реагировала. Так что вероятно в текущей версии программного обеспечения за доступностью датчиков шлюз не следит.

Для связи их со шлюзом используется протокол ZigBee. К сожалению, нам не удалось найти информации про его частотный диапазон в данном решении. Скорее всего, речь идет или о мировой версии 2,4 ГГц или об используемом в Китае варианте 784 МГц. Проверка дальности работы показала, что в городских условиях на открытом пространстве она составляет 25-30 метров для всех трех сенсоров. В квартире удалось проверить только десять метров через пару стен. Этот вариант также работал нормально. Напомним, что здесь используется прямое подключение сенсоров к мосту. Максимальное число датчиков на одном контроллере осталось неизвестным, но вероятно речь может идти о нескольких десятках. С точки зрения отзвчивости и скорости реакции замечаний к продукту за время тестирования практически не было. Вполне возможно, что допускается установка в домашней сети сразу несколько подобных контроллеров со своими наборами датчиков. Учитывая, что схема работы системы предполагает в основном одностороннюю связь от датчиков к исполнительным устройствам, вероятно особых сложностей такой вариант (например, по одному контроллеру для каждой комнаты) вызывать не должен.

Датчик открытия двери Xiaomi Smart Home Suite

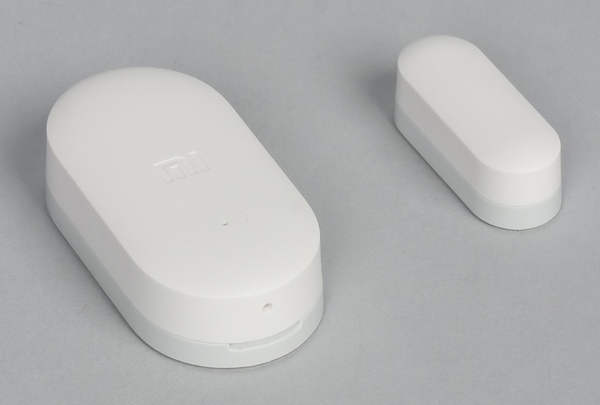

Датчик открытия двери или окна состоит из двух частей и работает по знакомому принципу с герконом и магнитом. Размеры корпусов изготовленных из белого матового пластика очень невелики — основной блок 21×41×11 мм, вспомогательный — 10×26×9 мм.

Датчик открытия двери Xiaomi Smart Home Suite

Небольшой вес позволил производителю предложить единственный вариант крепления — на двухсторонние клейкие полоски специальной формы. Это, конечно, обычно проще, но хотелось бы все-таки видеть и более надежный вариант с шурупами.

Датчик открытия двери Xiaomi Smart Home Suite

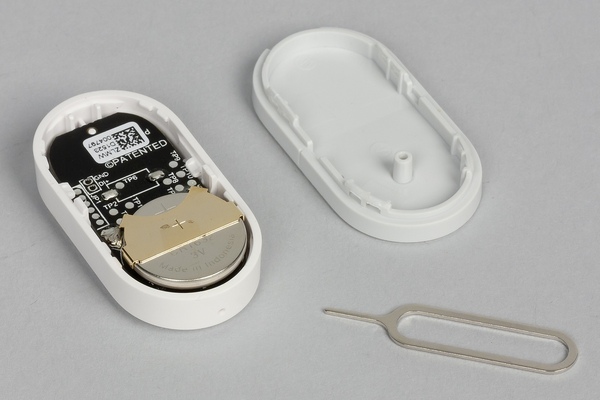

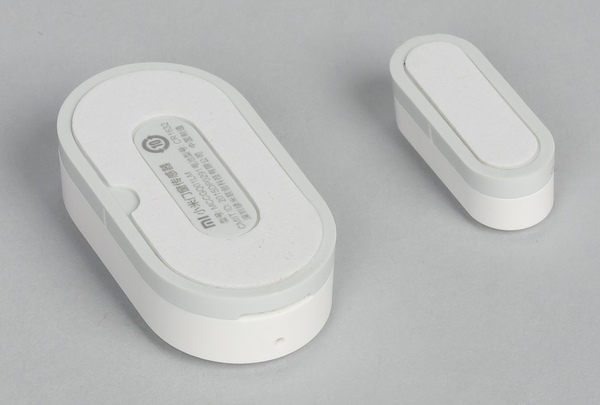

Питание датчика осуществляется от одной батареи CR1632. На корпусе устройства можно заметить два отверстия — за расположенным на верхней крышке скрывается индикаторный светодиод, а на торце — кнопка для сопряжения датчика со шлюзом. У данной модели заявлено расстояние срабатывания в 22 миллиметра.

Датчик движения Xiaomi Smart Home Suite

Датчик движения тоже поражает своими размерами — он представляет собой цилиндр диаметром 30 миллиметров и высотой 33 миллиметра. Основная часть корпуса также использует белый матовый пластик. На передней части находится закрытое матовой пленкой окошко сенсора. Слева от него — скрытая кнопка для подключения к базовому блоку.

Датчик движения Xiaomi Smart Home Suite

Предполагается, что датчик будет просто стоять на полке или другой горизонтальной поверхности. Для этого у него на дне есть резиновое кольцо, но в комплекте идет и круг из двухсторонней клейкой ленты. Учитывая, что для данного устройства важен выбор местоположения, мы бы рекомендовали предложить и вариант с винтовым отверстием или другой способ крепления датчика на вертикальные или наклонные поверхности.

Датчик движения Xiaomi Smart Home Suite

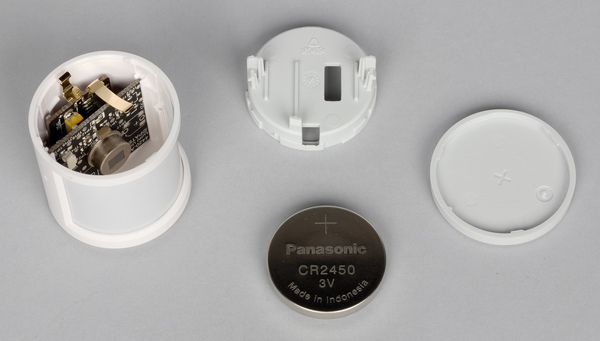

Питание осуществляется от одного элемента формата CR2450. Он устанавливается под съемным дном корпуса. По спецификации, дальность работы датчика составляет до семи метров при установке на высоте около двух метров. Горизонтальный угол обзора — 170 градусов.

Кнопка Xiaomi Smart Home Suite

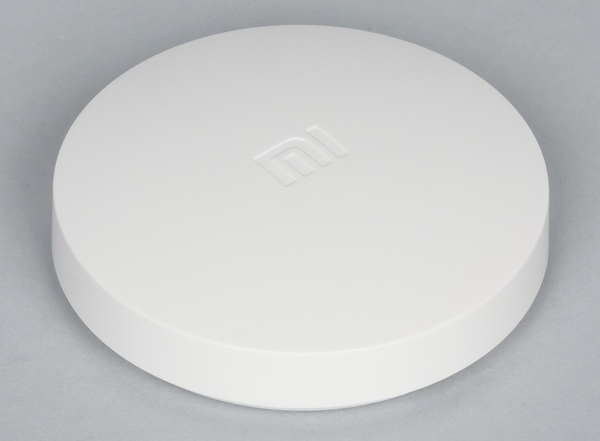

Последний элемент комплекта — беспроводная кнопка. В отличие от двух предыдущих датчиков, здесь производитель не стал увлекаться миниатюризацией (диаметр — около 50 мм, высота — примерно 14 мм), что правильно с точки зрения удобства работы. Корпус у кнопки также из белого матового пластика, тоже есть логотип производителя на верхней части.

Кнопка Xiaomi Smart Home Suite

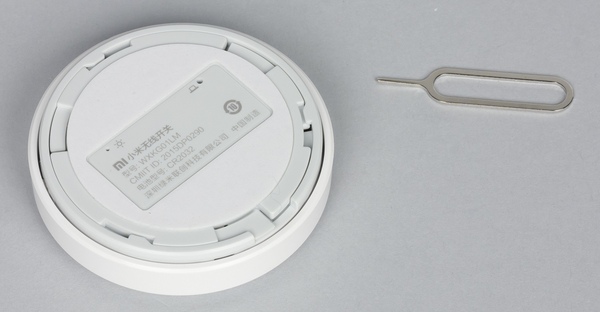

На дне установлена наклейка для крепления, а также есть скрытая кнопка и индикатор сопряжения. Дно снимается для установки элемента питания CR2032. Поддерживается определение одиночного и двойного нажатия на кнопку.

Кнопка Xiaomi Smart Home Suite

Возможности и использование

Вся работа с системой осуществляется через уже знакомое нам фирменное мобильное приложение Smart Home. Никаких вариантов доступа через браузер или программы для ПК не предусмотрено. Кроме того, обязательно иметь аккаунт Xiaomi, к которому привязываются все устройства (создать его можно и из мобильной утилиты). Отметим, что именно эта программа используется и для обновления встроенного в устройства программного обеспечения.

Кроме того, очень удобно, что программа способна работать и удаленно без каких-либо настроек роутеров и другого сетевого оборудования. Эта возможность обеспечивается фирменными облачными сервисами Xiaomi. Правда некоторым пользователям может не понравиться отсутствие контроля над данной функцией.

Существующая на момент написания статьи версия для iOS имела вполне работоспособный, хотя и с некоторыми огрехами, английский вариант интерфейса, однако обладала меньшими возможностями для настройки системы по сравнению с вариантом для решений с Android. Начнем рассмотрение утилиты с этой версии.

Программа Xiaomi Smart Home   Программа Xiaomi Smart Home

В нижней части основного окна есть три значка — устройства, магазин и профиль. Покупка оборудования из программы для большинства отечественных пользователей не актуальна. В профиле можно выбрать аккаунт, узнать число подключенных устройств, прочитать сообщения для аккаунта, отправить отзыв, а также «поделиться» своим оборудованием с другими пользователями экосистемы Xiaomi. Предполагается, что последняя функция будет полезна для семейного сценария использования.

Программа Xiaomi Smart Home

Основной страницей при работе с утилитой является первая, на которой мы видим список устройств в аккаунте и кнопку для добавления новых. Тестируемая конфигурация включала в себя роутер MiWiFi mini, комплект Smart Home Suite и рассмотренные в прошлой статье камеру и розетку. На скриншотах можно заметить и прикроватную светодиодную лампу, но она управляется только локально и никак не интегрируется в систему автоматизации. Все подключенные устройства представлены на главном экране. При этом от системы автоматизации мы видим только контроллер, а соединенные с ним датчики настраиваются уже внутри его модуля.

Программа Xiaomi Smart Home   Программа Xiaomi Smart Home

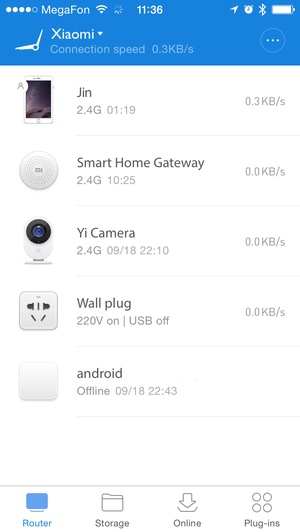

При выборе роутера в данном случае мы просто запускаем фирменную утилиту Mi Router для работы с ним, с которой можно ознакомиться в статье об этом устройстве. Она позволяет проверять статус, управлять файлами, настроить некоторые из параметров, контролировать клиентов. А благодаря поддержке плагинов, ее возможности существенно расширяются. При этом есть и обратная интеграция со Smart Home. Например, при выборе в списке клиентов розетки, происходит переход к Smart Home для управления устройством.

Программа Xiaomi Smart Home   Программа Xiaomi Smart Home

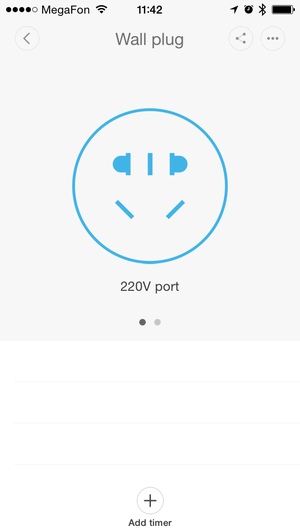

Программные модули для розетки и видеокамеры были описаны в прошлой статье и мы не будем к ним возвращаться. Отметим только, что розетка имеет возможность независимого управления основной нагрузкой и выходом USB, поддерживает настройку расписания для этих выходов. Камера имеет функцию двухсторонней аудиосвязи, запись по движению и встроенный слот для карты памяти.

Программа Xiaomi Smart Home   Программа Xiaomi Smart Home

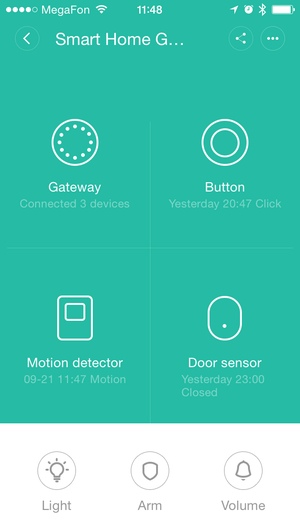

Так что вернемся непосредственно к комплекту Smart Home Suite и работе с ним. При выборе соответствующего пункта мы видим крупные значки наших устройств — контроллера, кнопки, датчика движения и датчика открытия окна — с дополнительными подписями статусов. Если список будет больше, то, вероятно, можно будет пролистывать его по вертикали. Здесь же можно добавить датчики к контроллеру.

Программа Xiaomi Smart Home

При выборе сенсоров или датчиков, пользователь видит список сообщений от них с указанием времни. Из настроек у этих устройств есть только изменение имени, что будет полезно в выходящих за рамки стартового набора конфигурациях.

Программа Xiaomi Smart Home   Программа Xiaomi Smart Home

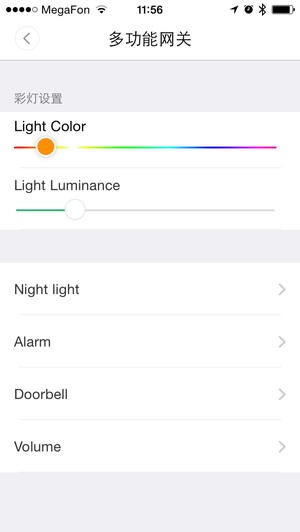

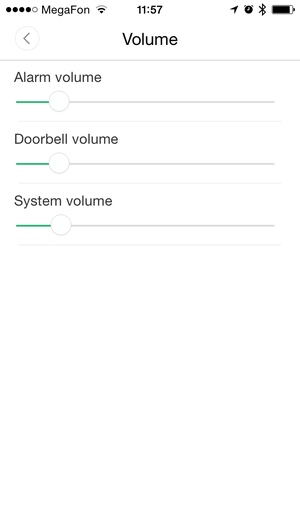

При касании значка контроллера, мы попадаем в меню настройки его параметров (оно же вызывается и по одному из пунктов контекстного меню с иконки в верхнем правом углу). Здесь можно выбрать цвет и яркость встроенного светильника, громкость системного звукового сигнала и для сценариев сигнализации и дверного звонка (к этой странице можно попасть с иконки в нижнем левом углу основного экрана). Кроме того, в этом меню устанавливаются параметры поддерживаемых устройством сценариев.

Программа Xiaomi Smart Home

Самый простой из них — дверной звонок. У нас была только одна кнопка, но вероятно в случае, когда подключено несколько таких устройств, можно выбрать требуемые для запуска сценария. Параметров здесь немного — выбор мелодии и громкости сигнала, а также активация push-сообщений об этом событии. Отметим, что сигнал в данном сценарии только звуковой.

Программа Xiaomi Smart Home

Вторая штатная функция контроллера — работа в качестве ночника с активацией по датчику движения. Параметров здесь также немного — активация режима, требуемый датчик и длительность включения подсветки. Кроме того, включить встроенный источник света контроллера можно и со смартфона кнопкой на основном экране.

Программа Xiaomi Smart Home

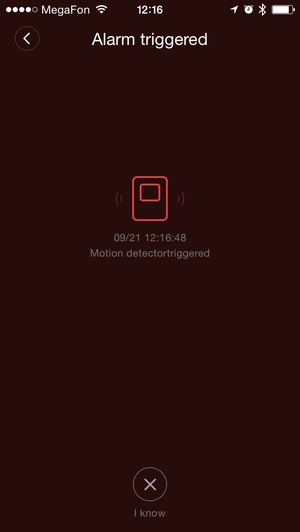

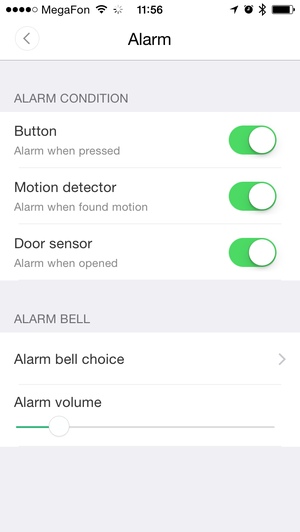

Третий сценарий — использование системы в качестве охранной сигнализации. В случае включения соответствующего режима (через приложение или двойным нажатием на кнопку контроллера), изменяется схема обработки сигналов с датчиков. При этом пользователь может выбрать используемые в таком режиме сенсоры. На время интервала постановки на охрану (около минуты, не настраивается) включается красная подсветка на контроллере. При срабатывании контроллер начинает мигать красным, издает выбранный в опциях звуковой сигнал, а также отправляет push-сообщение на мобильное устройство. При его открытии вы видите название сработавшего датчика и можете сбросить его и отключить сигналы нажатием на соответствующую кнопку «I know». При этом система остается в режиме охраны. Выключить этот режим можно точно теми же способами, что и включить. При этом никаких дополнительных вопросов (например, PIN-кода или пароля) пользователю не задается.

Программа Xiaomi Smart Home

К сожалению, мы не нашли журнала срабатывания сигнализации, настройки других типов оповещений (например по электронной почте), интеграции с видеокамерой, контроля доступа для снятия с охраны и других полезных функций. Так что с данной версией программного обеспечения можно говорить о том, что система обладает только минимальными возможностями для работы в сценарии охраны. Кроме того, в некоторых полях можно заметить неверные отметки времени, связанные с региональными настройками часовых поясов.

В отличие от описанного варианта для iOS, программа для Android обновляется существенно чаще и может предложить пользователю расширенный набор функций. В официальных магазинах она есть только на китайском языке и, с недавних пор, на английском (перевод неполный). При этом выбор языка осуществляется исходя из региональных настроек смартфона. Так что если вам хочется работать с русскими версиями, то придется воспользоваться одним из существующих вариантов локализации от наших соотечественников. Отметим, что в последних версиях появилась еще одна неприятность — программа стала использовать модульную структуру с автоматической загрузкой соответствующего кода для установленных у пользователя устройств с серверов производителя. Понятно, что данные программы также не имеют поддержки русского языка. Для исправления ситуации теперь требуется иметь root-доступ в смартфоне и заменять загруженные модули на альтернативные версии с переводом. В качестве более простого способа можно предложить работу с прошлыми версиями утилиты, но здесь можно столкнуться с несовместимостью с прошивками устройств и отсутствием реализации новых возможностей.

В тестировании мы сначала попробовали официальный apk с сайта производителя версии 2.6.26 (напомним, что в Google Play этой программы нет) и настройку смартфона на английский язык. Но, к сожалению, в плагинах оставалось слишком много китайского. Так что мы переключились на локализованную версию, предварительно получив root на смартфоне. Скачать все необходимые файлы и обсудить утилиту можно в соответствующей ветке на форуме 4PDA.

Программа Xiaomi Smart Home

Основной экран утилиты аналогичен описанному варианту для мобильной операционной системы Apple — на нем представлены все подключенные к аккаунту устройства. В нижней строке находятся знакомые рисунки для перехода к магазину и настройкам профиля.

Программа Xiaomi Smart Home   Программа Xiaomi Smart Home

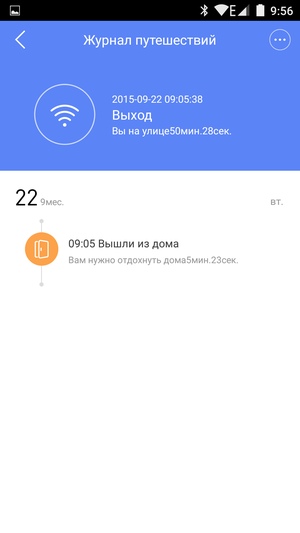

В последнем интерес представляют функции «Журнал путешествий» («Mobile travel log») и «Сценарии» («Smart scenario»). В первом случае речь идет о выборе беспроводных сетей для дома и офиса, так что система сможет создать отчет о вашем местоположении. А про сценарии мы расскажем немного позже.

Программа Xiaomi Smart Home   Программа Xiaomi Smart Home

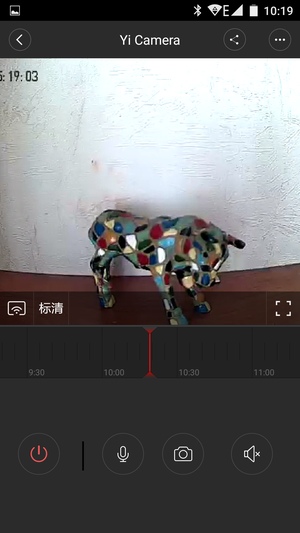

Для камеры и розетки одноименные пункты на главном экране вызывают запуск соответствующих модулей для управления ими, которые мы описали в прошлом материале. Для розетки был добавлен новый режим таймера. В нем вы можете выставить задержку на изменение состояния выхода, что позволяет включать или выключать нагрузку через указанное время. Заметим, что таймер может быть только один на оба выхода. Насколько удалось разобраться, эта функция вероятно просто добавляет события в расписание, что, с учетом проблем синхронизации времени (часовыми поясами), исключает смысл использования таймера.

Программа Xiaomi Smart Home   Программа Xiaomi Smart Home

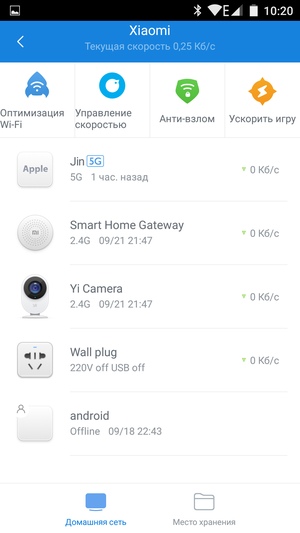

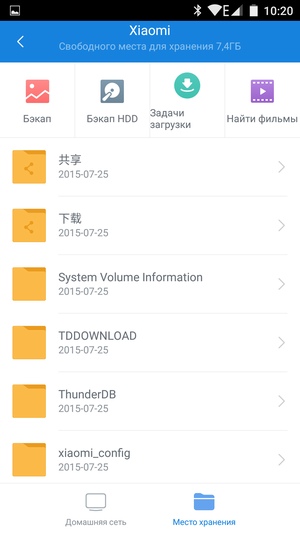

В параметрах камеры тоже есть незначительные изменения. Что касается роутера, то здесь просто есть одна страницы со списком клиентов и менеджером файлов (при подключении USB-накопителя), а также вызов его фирменной утилиты Mi Router для более получения подробной информации и расширенной настройки.

Программа Xiaomi Smart Home   Программа Xiaomi Smart Home

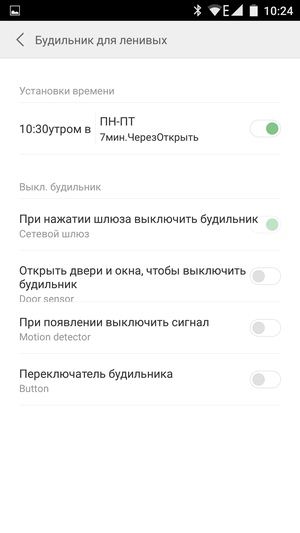

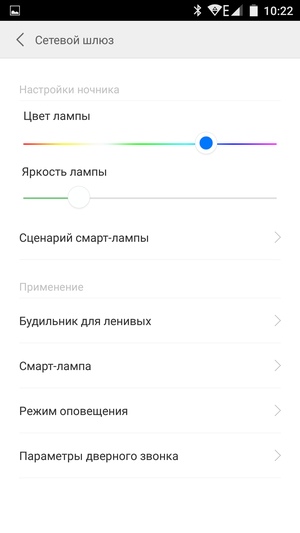

Программа для контроллера автоматизации на первый взгляд похожа на версию для iOS — тот же список подключенных устройств и три значка в нижней части экрана. Однако на самом деле, возможностей у нее больше. В частности, в настройках можно также запрограммировать будильники, выбрав время, дни недели и сигнал.

Программа Xiaomi Smart Home   Программа Xiaomi Smart Home

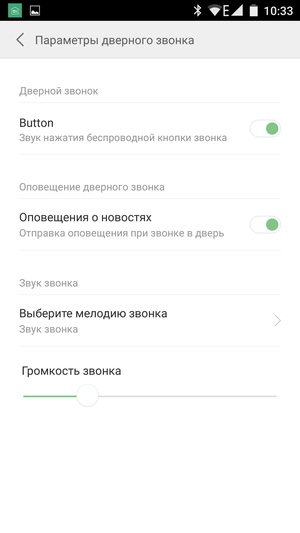

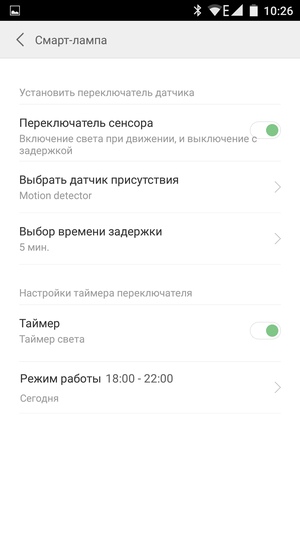

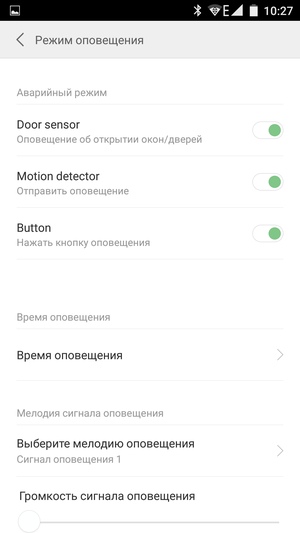

При этом для отключения будильника после срабатывания можно использовать сигналы датчиков. Для режима подсветки появилась опция выбора времени работы. Активация охранного сценария теперь может осуществляться автоматически по таймеру. К сожалению, из-за отсутствия настройки системного времени, этими функциями сложно пользоваться — приходится добавлять пять часов к требуемым параметрам. Еще больше ситуация запутывается из-за того, что события на датчиках в журналах отображаются с правильным локальным временем.

Программа Xiaomi Smart Home   Программа Xiaomi Smart Home

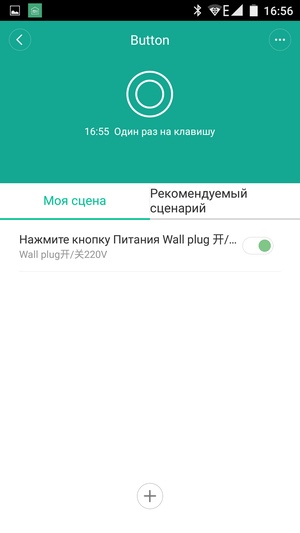

При касании значков сенсоров открываются практически одинаковые страницы, отличающиеся только типом датчика. Здесь можно изменить видимое имя устройства для удобства идентификации при наличии нескольких однотипных моделей, вынести иконку на главный экран программы или на рабочий стол для быстрого доступа, просмотреть журнал сообщений, а также настроить сценарии. Именно возможность создания собственных сценариев выгодно отличает версию программы для Android от ее модификации для iOS.

Программа Xiaomi Smart Home   Программа Xiaomi Smart Home

В настоящий момент, сценарии предусматривают только одну схему — «если что-то произошло, то что-то выполнить». Причем и событий и действий может быть только по одному в правиле и не может быть никаких дополнительных условий или таймеров. Тип сообщений зависит от датчиков, также есть список рекомендованных производителем сочетаний. К сожалению, эта часть плагинов не имеет перевода, так что возможно мы не точно поняли информацию.

Программа Xiaomi Smart Home

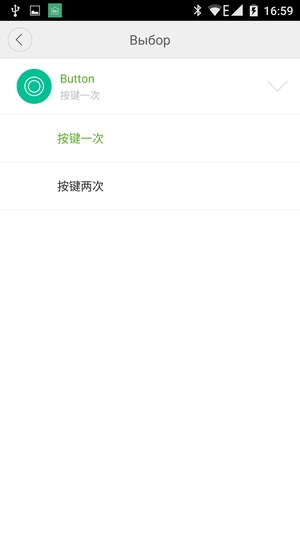

Для кнопки можно использовать одинарное и двойное нажатия, для датчика двери — сообщения об открытии и закрытии, для датчика движения — определение движения и несколько вариантов отсутствия движения в течение определенного времени.

Программа Xiaomi Smart Home

В рекомендованных правилах можно найти такие варианты как включение света при открытии двери или обнаружении движения, включение системы очистки воздуха при закрытых окнах или отсутствии движения, управление нагрузками с кнопки.

Заметим, что система только частично контролирует дублирование функций, так что желательно самостоятельно проверять, не используются ли устройства где-то еще.

Программа Xiaomi Smart Home

Что касается действий, то с розеткой все достаточно просто — включить, выключить и переключить отдельно для основной нагрузки и USB-выхода. Вторая группа действий касается контроллера в целом. И снова из-за китайского языка сложно говорить определенно о данном списке. Но определить такие опции как выключение и выключение режима охраны, управление ночником и сигнал дверного звонка нам удалось.

После программирования сценариев, их можно оперативно включать и выключать. Однако автоматизации для этого процесса не предусмотрено. Проверка схемы управления розеткой от кнопки показала, что работа программы на смартфоне для нее не требуется, а вот отключение роутера от интернета заблокировало ее работу. Безусловно, это не очень приятный момент, но мы уже сталкивались с аналогичными решениями, и учитывая современные «облачные» тенденции, стройкой неприязни к нему уже нет.

Программа Xiaomi Smart Home

Все созданные правила можно посмотреть в соответствующем пункте своего профиля. Здесь же есть несколько дополнительных возможностей для обрабатываемых событий (и снова здесь китайский…), в частности виртуальная кнопка для запуска сценария с рабочего стола, работа по расписанию, наступление темноты (вероятно от датчика в контроллере), сигнализация от видеокамеры.

Программа Xiaomi Smart Home

Заключение

Прежде всего, стоит отметить основные особенности рассмотренного решения. Во-первых, его документация, полноценное программное обеспечение и поддержка — исключительно на китайском языке. Конечно, можно воспользоваться переводами или самостоятельно разбираться со всем этим, но, честно говоря, именно по этой причине данное тестирование нас сильно утомило. Не хотелось бы в дальнейшем с такими же усилиями регулярно разбираться с новыми функциями. Второй момент, который стоит учитывать, — жесткая привязка к сервисам Xiaomi и облачным серверам. Третье, традиционное, — продажа только на родном рынке производителя.

Решение Xiaomi очень понравилось с точки зрения дизайна, конструкции и по своим техническим параметрам. Однако основные потребительские характеристики определяются программным обеспечением. Здесь можно говорить о том, что производитель активно совершенствует эту важнейшую часть продукта, однако для многих потенциальных покупателей воспользоваться этим будет непросто по описанной выше причине.

В плюсы стоит записать и относительно невысокую стоимость — описанный комплект предлагался на момент написания статьи в зарубежных интернет-магазинах примерно за $55-65. Добавим к этому розетки по $15, камеры по $30 —
