Блок питания Thermaltake Toughpower GF1 ARGB 850W Gold с ARGB-подсветкой, гибридным охлаждением и достойной акустической эргономикой
В серии Toughpower GF1 ARGB Gold компании Thermaltake представлено три модели БП мощностью 650, 750 и 850 Вт. Все три источника питания имеют сертификат 80Plus Gold, нам предстоит познакомиться со старшим представителем данной немногочисленной группы — блоком питания Toughpower GF1 ARGB 850W Gold. В российской рознице на момент подготовки обзора он стоил около 10 тысяч рублей.
Большинство последних моделей блоков питания Thermaltake имеют похожий корпус со штампованной решеткой с невысокой рабочей площадью. Их внешняя схожесть не добавляет удобства при навигации по модельному ряду. Что касается нашего сегодняшнего героя, то сразу можно отметить, что он оснащен запатентованной двухзонной кольцевой подсветкой вентилятора с отображением 16,8 миллионов цветов. Подсветка выполнена на базе 18 светодиодов с индивидуальной адресацией.

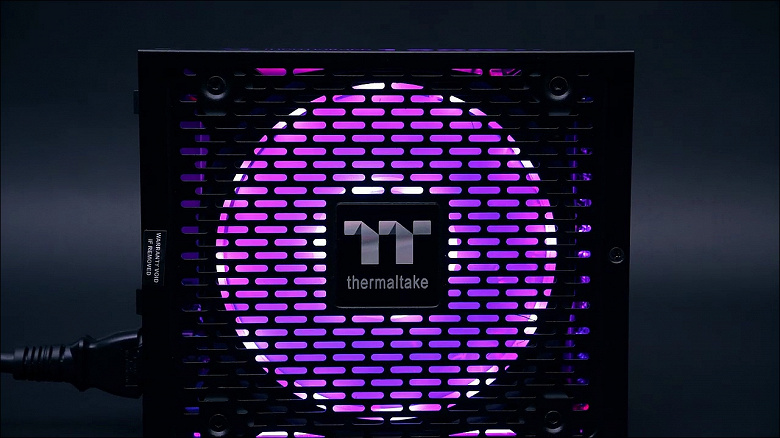

Поддерживается как ручное управление подсветкой кнопками на корпусе, так и программное управление от совместимой системной платы — через Asus Aura Sync и аналогичные решения с поддержкой ARGB.
Блок питания имеет переключатель, с помощью которого можно выбрать режим работы его системы охлаждения: обычный или гибридный. В первом случае вентилятор вращается при работе БП все время, а во втором способен иногда останавливаться.
Длина корпуса блока питания составляет около 160 мм, дополнительно понадобится 15–20 мм для подвода проводов, поэтому при монтаже стоит рассчитывать на установочный размер порядка 180 мм. Для малогабаритных корпусов подобные модели обычно не подходят.
Упаковка блока питания представляет собой картонную коробку достаточной прочности с матовой полиграфией. В оформлении преобладают оттенки черного цвета.
Характеристики
Все необходимые параметры указаны на корпусе блока питания в полном объеме, для мощности шины +12VDC заявлено значение 850 Вт. Соотношение мощности по шине +12VDC и полной мощности составляет 1,0, что, разумеется, является отличным показателем.

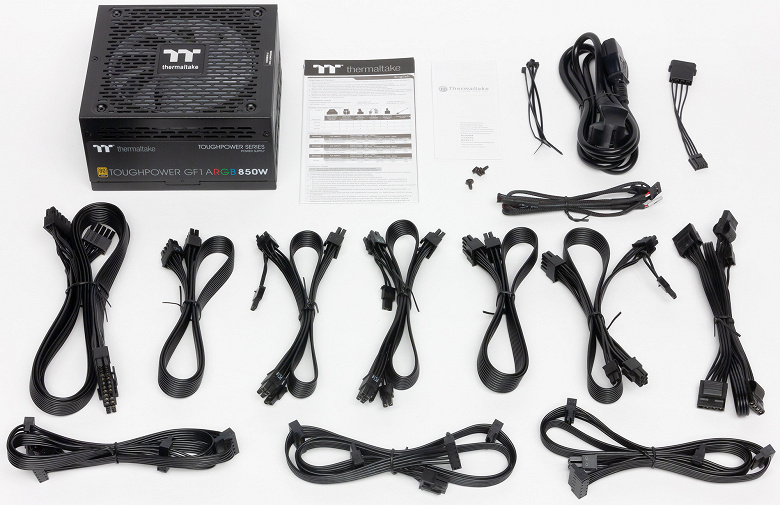

Провода и разъемы
| Наименование разъема | Количество разъемов | Примечания |
|---|---|---|
| 24 pin Main Power Connector | 1 | разборный |
| 4 pin 12V Power Connector | — | |
| 8 pin SSI Processor Connector | 2 | 1 разборный |
| 6 pin PCI-E 1.0 VGA Power Connector | — | |
| 8 pin PCI-E 2.0 VGA Power Connector | 6 | на трех шнурах |
| 4 pin Peripheral Connector | 4 | эргономичные |
| 15 pin Serial ATA Connector | 12 | на трех шнурах |
| 4 pin Floppy Drive Connector | 1 | через переходник |
Длина проводов до разъемов питания
- до основного разъема АТХ — 60 см
- до процессорного разъема 8 pin SSI — 65 см
- до процессорного разъема 8 pin SSI — 65 см
- до первого разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 50 см, плюс еще 15 см до второго такого же разъема
- до первого разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 50 см, плюс еще 15 см до второго такого же разъема
- до первого разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 50 см, плюс еще 15 см до второго такого же разъема
- до первого разъема SATA Power Connector — 50 см, плюс 15 см до второго, еще 15 см до третьего и еще 15 см до четвертого такого же разъема
- до первого разъема SATA Power Connector — 50 см, плюс 15 см до второго, еще 15 см до третьего и еще 15 см до четвертого такого же разъема
- до первого разъема SATA Power Connector — 50 см, плюс 15 см до второго, еще 15 см до третьего и еще 15 см до четвертого такого же разъема
- до первого разъема Peripheral Connector («молекс») — 50 см, плюс 15 см до второго, еще 15 см до третьего и еще 15 см до четвертого такого же разъема
Все без исключения провода являются модульными, то есть их можно снять, оставив лишь те, которые необходимы для конкретной системы.
Длина проводов является достаточной для комфортного использования в корпусах типоразмера full tower и более габаритных с верхним расположением блока питания. В корпусах высотой до 55 см с нижнерасположенным блоком питания длина проводов также должна быть достаточной: до разъемов питания процессора — по 65 сантиметров. Таким образом, с большинством современных корпусов проблем быть не должно. Правда, с учетом конструкции современных корпусов, имеющих развитые системы скрытой прокладки проводов, один из шнуров вполне можно было бы сделать и более длинным: скажем, 75–80 см, чтобы обеспечить максимальное удобство работы при сборке системы.
Разъемов SATA Power достаточное количество, и размещены они на трех шнурах питания. Единственное замечание к ним: все разъемы угловые, а использование таких разъемов не слишком удобно в случае накопителей, размещаемых с тыльной стороны основания для системной платы.
С положительной стороны стоит отметить использование ленточных проводов до разъемов, что повышает удобство при сборке.
Схемотехника и охлаждение
Блок питания оснащен активным корректором коэффициента мощности и имеет расширенный диапазон питающих напряжений от 100 до 240 вольт. Это обеспечивает устойчивость к понижению напряжения в электросети ниже нормативных значений.
Полупроводниковые элементы высоковольтных цепей размещены на двух радиаторах средних размеров. Элементы синхронного выпрямителя размещены на дочерней плате, там же есть теплорассеивающие элементы в виде тонких пластин. Независимые источники +3.3VDC и 5VDC установлены на дочерней печатной плате и, по традиции, дополнительных теплоотводов не имеют — это вполне типично для блоков питания с активным охлаждением.

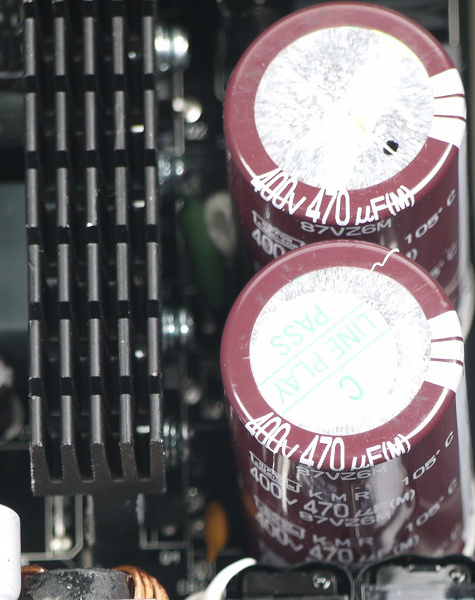

Конденсаторы в блоке питания имеют преимущественно японское происхождение. В основной массе это продукция под торговыми марками Nichicon и Nippon Chemi-Con. Установлено и большое количество полимерных конденсаторов.

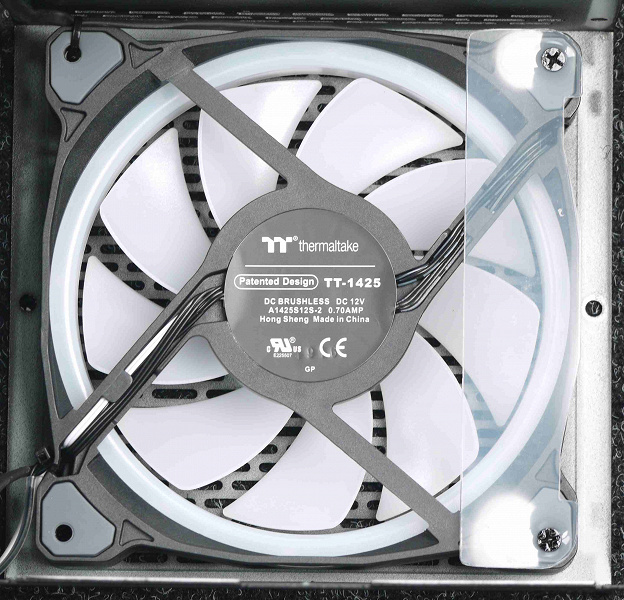

Вентилятор, установленный в блоке питания, брендирован компанией Thermaltake, однако на нем имеется и маркировка завода-изготовителя. В данном случае перед нами продукт производства компании Hong Sheng — A1425S12S-2. Thermaltake заявляет об использовании гидродинамического подшипника в вентиляторе данного источника питания.
Измерение электрических характеристик
Далее мы переходим к инструментальному исследованию электрических характеристик источника питания при помощи многофункционального стенда и другого оборудования.
Величина отклонения выходных напряжений от номинала кодируется цветом следующим образом:
| Цвет | Диапазон отклонения | Качественная оценка |
|---|---|---|
| более 5% | неудовлетворительно | |
| +5% | плохо | |
| +4% | удовлетворительно | |
| +3% | хорошо | |
| +2% | очень хорошо | |
| 1% и менее | отлично | |
| −2% | очень хорошо | |
| −3% | хорошо | |
| −4% | удовлетворительно | |
| −5% | плохо | |
| более 5% | неудовлетворительно |
Работа на максимальной мощности
Первым этапом испытаний является эксплуатация блока питания на максимальной мощности продолжительное время. Такой тест с уверенностью позволяет удостовериться в работоспособности БП.
Нагрузочная способность канала +3.3VDC не самая высокая, других проблем выявлено не было.
Кросс-нагрузочная характеристика
Следующим этапом инструментального тестирования является построение кросснагрузочной характеристики (КНХ) и представление ее на четвертьплоскости, ограниченной максимальной мощностью по шине 3,3&5 В с одной стороны (по оси ординат) и максимальной мощностью по шине 12 В с другой (по оси абсцисс). В каждой точке измеренное значение напряжения обозначается цветовым маркером в зависимости от отклонения от номинального значения.
КНХ позволяет нам определить, какой уровень нагрузки можно считать допустимым, особенно по каналу +12VDC, для тестируемого экземпляра. В данном случае отклонения действующих значений напряжения от номинала по каналу +12VDC минимальные во всем диапазоне мощности, что является отличным результатом.
При типичном распределении мощности по каналам отклонения от номинала не превышают 2% по каналу +3.3VDC и 1% по каналам +12VDC и +5VDC.
Данная модель БП хорошо подходит для мощных современных систем из-за высокой практической нагрузочной способности канала +12VDC.
Нагрузочная способность
Следующий тест призван определить максимальную мощность, которую можно подать через соответствующие разъемы при нормированном отклонении значения напряжения в размере 3 или 5 процентов от номинала.
В случае видеокарты с единственным разъемом питания максимальная мощность по каналу +12VDC составляет не менее 150 Вт при отклонении в пределах 3%.
В случае видеокарты с двумя разъемами питания при использовании одного шнура питания максимальная мощность по каналу +12VDC составляет не менее 250 Вт при отклонении в пределах 3%.
В случае видеокарты с двумя разъемами питания при использовании двух шнуров питания максимальная мощность по каналу +12VDC составляет не менее 300 Вт при отклонении в пределах 3%, что позволяет использовать очень мощную видеокарту.
При нагрузке через четыре разъема PCI-E максимальная мощность по каналу +12VDC составляет не менее 650 Вт при отклонении в пределах 3%.
При нагрузке через шесть разъемов PCI-E максимальная мощность по каналу +12VDC составляет не менее 850 Вт при отклонении в пределах 3%.
При нагрузке через разъем питания процессора максимальная мощность по каналу +12VDC составляет не менее 250 Вт при отклонении в пределах 3%. Это позволяет использовать десктопные платформы любого уровня, имея ощутимый запас.
В случае использования двух разъемов питания процессора максимальная мощность по каналу +12VDC составляет около 340 Вт при отклонении 3% и не менее 500 Вт при отклонении в пределах 5%.
В случае системной платы максимальная мощность по каналу +12VDC составляет свыше 150 Вт при отклонении 3%. Так как сама плата потребляет по данному каналу в пределах 10 Вт, высокая мощность может потребоваться для питания карт расширения — например, для видеокарт без дополнительного разъема питания, которые обычно имеют потребление в пределах 75 Вт.
Экономичность и эффективность
Экономичность модели находится на хорошем уровне: на максимальной мощности БП рассеивает около 117 Вт, 100 Вт он рассеивает на мощности около 750 Вт, 60 Вт — на мощности порядка 500 Вт. На мощности 50 Вт блок питания рассеивает около 18 Вт.
Что касается работы в малонагруженных и ненагруженных режимах, то и тут все весьма достойно: в дежурном режиме сам по себе БП потребляет около 0,4 Вт.
Эффективность БП находится на хорошем уровне. Согласно нашим измерениям, КПД данного блока питания достигает значения свыше 88% в диапазоне мощности от 300 до 750 ватт. Максимальное зарегистрированное значение составило около 89% на мощности 500 Вт. Одновременно с этим, КПД на мощности 50 Вт составил 73,7%.
Температурный режим
Все основные тесты проводились в режиме с постоянно вращающимся вентилятором. В данном случае во всем диапазоне мощности термонагруженность конденсаторов находится на невысоком уровне, что можно оценить положительно.
Также мы изучили функционирование блока питания в гибридном режиме работы системы охлаждения. В результате было установлено, что вентилятор в блоке питания включается только при достижении пороговой температуры на термодатчике (около 53 °C). Отключение вентилятора также происходит только при достижении пороговой температуры на термодатчике (около 42 °C).
На мощности 100 Вт и менее блок питания может долговременно работать с остановленным вентилятором. При работе на максимальной мощности вентилятор запускается через 10 минут после включения блока питания.
Скачкообразного роста уровня шума при запуске вентилятора отмечено не было.
Также стоит учитывать, что в случае работы с остановленным вентилятором температура компонентов внутри БП сильно зависит от окружающей температуры воздуха, и если та установится на уровне 40–45 °C, это приведет к более раннему включению вентилятора.
Акустическая эргономика
При подготовке данного материала мы использовали следующую методику измерения уровня шума блоков питания. Блок питания располагается на ровной поверхности вентилятором вверх, над ним на расстоянии 0,35 метра размещается измерительный микрофон шумомера Октава 110А-Эко, которым и производится измерение уровня шума. Нагрузка блока питания осуществляется при помощи специального стенда, имеющего бесшумный режим работы. В ходе измерения уровня шума осуществляется эксплуатация блока питания на постоянной мощности в течение 20 минут, после чего производится замер уровня шума.
Подобное расстояние до объекта измерения является наиболее приближенным для настольного размещения системного блока с установленным блоком питания. Данный метод позволяет оценить уровень шума блока питания в жестких условиях с точки зрения небольшого расстояния от источника шума до пользователя. При увеличении расстояния до источника шума и появлении дополнительных преград, имеющих хорошую звукоотражающую способность, уровень шума в контрольной точке также будет снижаться, что приведет к улучшению акустической эргономики в целом.
Данная модель имеет гибридную систему охлаждения, что означает возможность функционирования БП не только при активном, но и при пассивном охлаждении. Управление запуском вентилятора производится в зависимости от температуры на термодатчике. Также имеется аппаратный переключатель режимов работы системы охлаждения, выполненный в виде двухпозиционной кнопки, который позволяет пользователю самостоятельно выбирать нужный режим работы: обычный или гибридный.
При работе в гибридном режиме на мощности до 100 Вт включительно работу блока питания можно считать условно бесшумной, так как вентилятор в обычных условиях не вращается в течение продолжительного времени.
При работе в диапазоне примерно до 500 Вт включительно шум блока питания находится на минимально заметном уровне — менее 23 дБА с расстояния 0,35 метра.
При дальнейшем увеличении выходной мощности уровень шума заметно повышается.
При нагрузке в 750 Вт шум блока питания уже заметно превышает значение в 40 дБА при условии настольного размещения, то есть при расположении блока питания в ближнем поле по отношению к пользователю. Подобный уровень шума можно охарактеризовать как высокий.
На мощности 850 Вт уровень шума превышает отметку 50 дБА. Подобный уровень шума является некомфортным даже в условиях офиса. С другой стороны нагрузка, имеющая подобное потребление, шумит обычно не меньше.
Таким образом, с точки зрения акустической эргономики данная модель обеспечивает комфорт при выходной мощности в пределах 500 Вт, причем во всем этом диапазоне шум находится на минимальном уровне.
Также мы оцениваем уровень шума электроники блока питания, поскольку в некоторых случаях она является источником нежелательных призвуков. Данный этап тестирования осуществляется путем определения разницы между уровнем шума в нашей лаборатории с включенным блоком питания и с выключенным. В случае, если полученное значение находится в пределах 5 дБА, никаких отклонений в акустических свойствах БП нет. При разнице более 10 дБА, как правило, есть определенные дефекты, которые можно услышать с расстояния около полуметра. На данном этапе измерений микрофон шумомера располагается на расстоянии около 40 мм от верхней плоскости БП, так как на бо́льших расстояниях измерение шума электроники весьма затруднительно. Измерение производится в двух режимах: дежурном режиме (STB, или Stand by) и при работающем на нагрузку БП, но с принудительно остановленным вентилятором.
В режиме ожидания шум электроники почти полностью отсутствует. В целом шум электроники можно считать относительно низким: превышение фонового шума составило не более 9 дБА.
Потребительские качества
Потребительские качества Thermaltake Toughpower GF1 ARGB 850W Gold находятся на очень хорошем уровне, если рассматривать применение данной модели в домашней системе, в которой используются типовые компоненты. Например, этот блок питания позволяет собрать относительно тихую игровую систему на топовой современной настольной платформе с двумя видеокартами. Если же ограничиться единственной видеокартой, то систему можно сделать почти бесшумной, особенно в режимах с невысокой нагрузкой.
Акустическая эргономика БП до 500 Вт включительно очень хорошая. Отметим высокую нагрузочную способность платформы по каналу +12VDC, а также высокое качество питания отдельных компонентов, большое количество разъемов и хорошую экономичность. Существенных недостатков наше тестирование не выявило.
С положительной стороны отметим комплектацию блока питания японскими конденсаторами, а также вентилятором с заявленным гидродинамическим подшипником.
Итоги
Модель Thermaltake Toughpower GF1 ARGB 850W Gold получилась весьма сбалансированной, без явных недостатков. Можно констатировать, что этот БП хорошо приспособлен для работы в домашних системах различной мощности, в том числе в системах с двумя топовыми видеокартами на базе топовых десктопных платформ.
Технико-эксплуатационные характеристики Thermaltake Toughpower GF1 ARGB 850W Gold находятся на хорошем уровне, чему способствуют высокая нагрузочная способность канала +12VDC, относительно высокий КПД, низкая термонагруженность, вентилятор на гидродинамическом подшипнике с высоким ресурсом работы, использование конденсаторов японских производителей. Таким образом, можно рассчитывать на достаточно долгую жизнь этого блока питания даже при высоких постоянных нагрузках. Блок питания позволяет включить гибридный режим охлаждения, на малой мощности он может длительно работать с остановленным вентилятором.
Отдельно отметим наличие двухзонной кольцевой подсветки вентилятора с возможностью использовать механический переключатель режимов работы, а также управлять посредством совместимой системной платы.
За оригинальную систему подсветки Thermaltake Toughpower GF1 ARGB 850W Gold получает нашу редакционную награду за текущий месяц.
