Блок питания Chieftec BDF-850C: бюджетное решение высокой мощности с умеренным уровнем шума

Средняя цена
Количество предложений

Описание

Блок питания Chieftec BDF-850C относится к серии Proton, анонсированной в середине 2017 года. Название серии абсолютно новое, ранее оно компанией не использовалось. К Proton относятся семь моделей мощностью от 400 до 1000 Вт, т. е. охватывается почти весь разумный диапазон. Если посмотреть на внешний вид представленных моделей, то сразу можно выделить две группы: блоки питания мощностью 400, 500, 600 Вт и 650, 750, 850, 1000 Вт. Таким образом, перед нами серия, модели которой выполнены как минимум на двух разных платформах, что у компании Chieftec встречается довольно регулярно. И при выборе надо понимать, что у БП BDF-600S и BDF-650C разница заключается далеко не только в выходной мощности, хотя серия, к которой относятся обе модели, одна и та же.

Поставляется блок питания в упаковке для розничной продажи, представляющей собой картонную коробку с матовой цветной полиграфией. Коробка достаточно компактная, к прочности упаковки также претензий нет. Дизайн радует минимализмом, а исполнение — простотой.

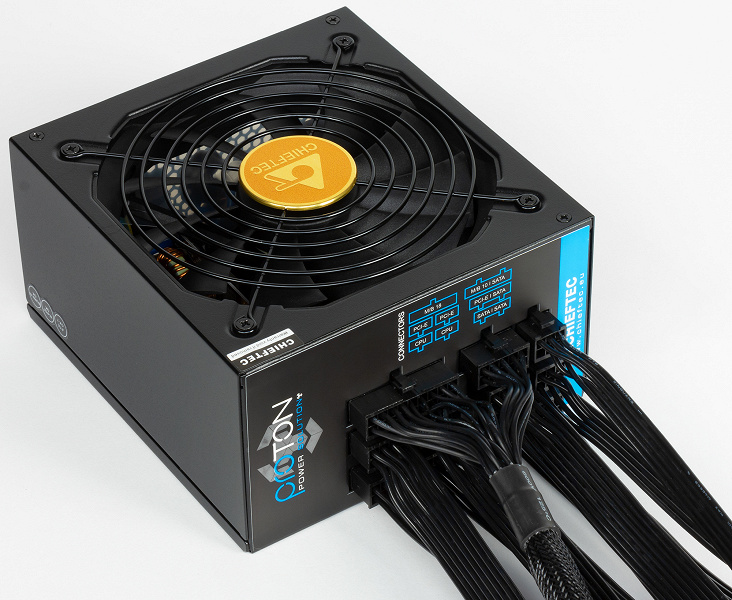

Длина корпуса блока питания составляет около 160 миллиметров, покрытие матовое с мелкой фактурой. Вентилятор типоразмера 140 мм закрывает вполне обычная проволочная решетка с большой полезной площадью.

Характеристики

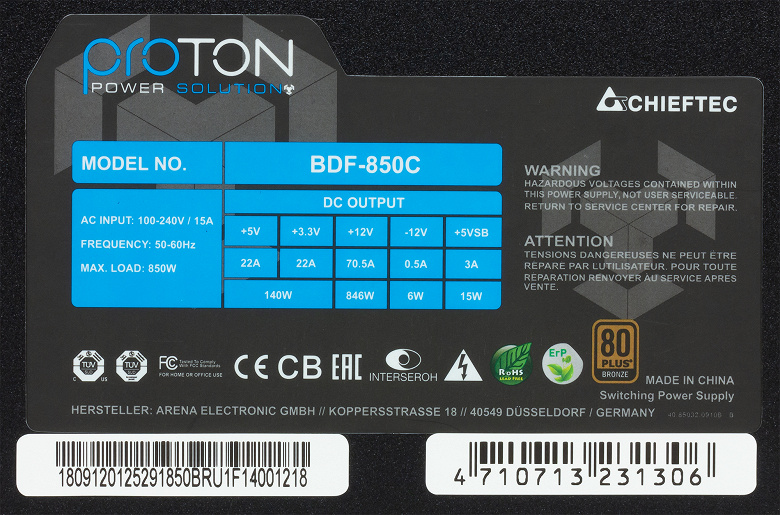

Все необходимые параметры указаны на корпусе блока питания в полном объеме, для мощности шины +12VDC заявлено значение 846 Вт. Соотношение мощности по шине +12VDC и полной мощности составляет 0,995, что является отличным показателем.

Провода и разъемы

Наименование разъема Количество разъемов Примечания
24 pin Main Power Connector 1 разборный
4 pin 12V Power Connector
8 pin SSI Processor Connector 2 1 разборный
6 pin PCI-E 1.0 VGA Power Connector
8 pin PCI-E 2.0 VGA Power Connector 6 на трех шнурах
4 pin Peripheral Connector 3 эргономичные
15 pin Serial ATA Connector 9 на трех шнурах
4 pin Floppy Drive Connector 1

Длина проводов до разъемов питания

  • до основного разъема АТХ — 50 см
  • до процессорного разъема 8 pin SSI — 55 см
  • до процессорного разъема 8 pin SSI — 56 см
  • до первого разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 50 см, плюс еще 15 см до второго такого же разъема
  • до первого разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 50 см, плюс еще 15 см до второго такого же разъема
  • до первого разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 50 см, плюс еще 15 см до второго такого же разъема
  • до первого разъема SATA Power Connector — 45 см, плюс 15 см до второго и еще 15 см до третьего такого же разъема
  • до первого разъема SATA Power Connector — 45 см, плюс 15 см до второго и еще 15 см до третьего такого же разъема
  • до первого разъема SATA Power Connector — 45 см, плюс 15 см до второго и еще 15 см до третьего такого же разъема
  • до первого разъема Peripheral Connector («молекс») — 45 см, плюс 15 см до второго и еще 15 см до третьего такого же разъема, плюс еще 15 см до разъема питания FDD

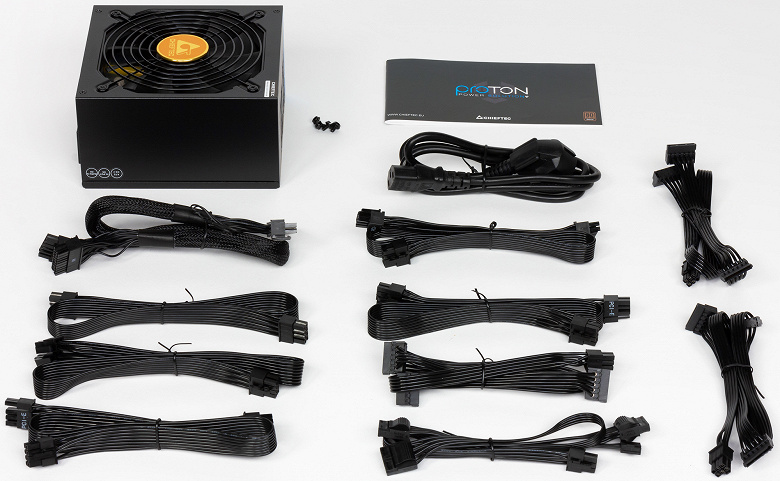

Все без исключения провода являются модульными, то есть их можно снять, оставив лишь те, которые необходимы для конкретной системы.

Длина проводов здесь не самая большая, а до разъема питания процессора — всего около 55 см, что в случае больших и высоких корпусов будет затруднять сборку. С учетом конструкции современных корпусов, имеющих развитые системы скрытой прокладки проводов, один из шнуров желательно делать длиной 75–80 см, чтобы обеспечить максимальное удобство при сборке системы.

Разъемов SATA Power здесь довольно много для сравнительно бюджетного решения — целых 9 штук на трех шнурах. Но если учесть, что перед нами модель с заявленной мощностью 850 Вт, которая предназначена уж точно не для систем начального уровня, то в некоторых случаях трех шнуров может и не хватить, особенно в случае больших и высоких корпусов, у которых зоны установки накопителей сильно разнесены. Впрочем, для относительно стандартного системного блока с 2 зонами установки накопителей этих разъемов будет вполне достаточно.

Съемные шнуры, за исключением одного до основного разъема ATX, выполнены из ленточного провода, что повышает удобство при сборке.

Схемотехника и охлаждение

Блок питания оснащен активным корректором коэффициента мощности и имеет расширенный диапазон питающих напряжений от 100 до 240 вольт. Это обеспечивает устойчивость к понижению напряжения в электросети ниже нормативных значений.

Основные полупроводниковые элементы установлены на трех компактных радиаторах с небольшим оребрением. Независимые источники +3.3VDC и 5VDC установлены на дочерней печатной плате и, по традиции, дополнительных теплоотводов не имеют — это вполне типично для блоков питания с активным охлаждением. В блоке питания установлены конденсаторы преимущественно под маркой Teapo, а также некоторое количество полимерных конденсаторов — в основном на плате DC/DC-преобразователя.

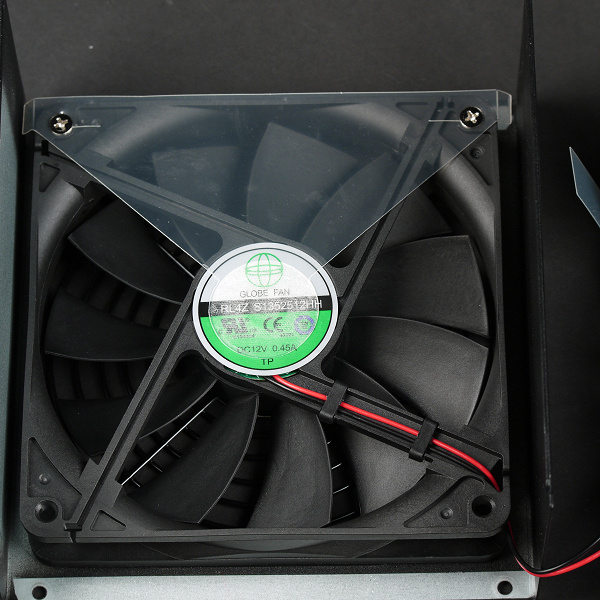

В блоке питания установлен вентилятор RL4Z S1352512HH типоразмера 135 мм (расстояние по центрам крепежных отверстий — 120 мм), имеющий, по данным производителя, максимальную скорость вращения 1800 оборотов в минуту. Вентилятор основан на подшипнике скольжения и произведен компанией Globe Fan.

Измерение электрических характеристик

Далее мы переходим к инструментальному исследованию электрических характеристик источника питания при помощи многофункционального стенда и другого оборудования.

Величина отклонения выходных напряжений от номинала кодируется цветом следующим образом:

Цвет Диапазон отклонения Качественная оценка
  более 5% неудовлетворительно
  +5% плохо
  +4% удовлетворительно
  +3% хорошо
  +2% очень хорошо
  1% и менее отлично
  −2% очень хорошо
  −3% хорошо
  −4% удовлетворительно
  −5% плохо
  более 5% неудовлетворительно

Работа на максимальной мощности

Первым этапом испытаний является эксплуатация блока питания на максимальной мощности продолжительное время. Такой тест с уверенностью позволяет удостовериться в работоспособности БП.

Нагрузочная способность канала +3.3VDC не является высокой, других проблем выявлено не было.

Кросс-нагрузочная характеристика

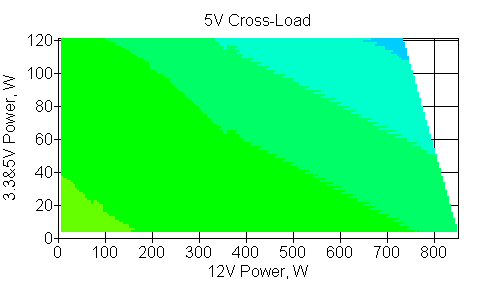

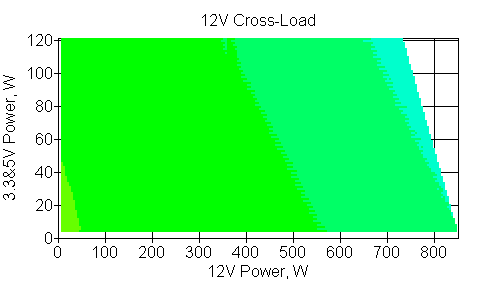

Следующим этапом инструментального тестирования является построение кросснагрузочной характеристики (КНХ) и представление ее на четвертьплоскости, ограниченной максимальной мощностью по шине 3,3&5 В с одной стороны (по оси ординат) и максимальной мощностью по шине 12 В с другой (по оси абсцисс). В каждой точке измеренное значение напряжения обозначается цветовым маркером в зависимости от отклонения от номинального значения.

КНХ позволяет нам определить, какой уровень нагрузки можно считать допустимым, особенно по каналу +12VDC, для тестируемого экземпляра. В данном случае отклонения действующих значений напряжения от номинала по каналу +12VDC не превышают двух процентов практически во всем диапазоне мощности, что является хорошим результатом.

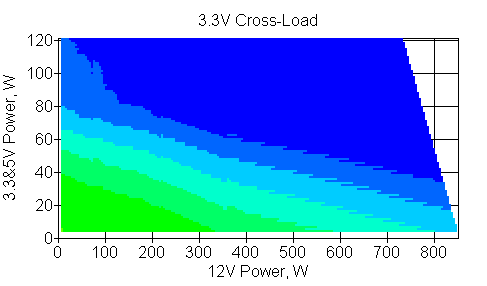

При типичном распределении мощности по каналам отклонения от номинала не превышают 2% по каналам +12VDC и +5VDC, по каналу +3.3VDC отклонения находятся в пределах четырех процентов. Впрочем, стоит отметить невысокую нагрузочную способность канала +3.3VDC в целом.

Данная модель БП хорошо подходит для мощных современных систем из-за высокой практической нагрузочной способности канала +12VDC.

Нагрузочная способность

Следующий тест призван определить максимальную мощность, которую можно подать через соответствующие разъемы при нормированном отклонении значения напряжения в размере 3 или 5 процентов от номинала.

В случае видеокарты с единственным разъемом питания максимальная мощность по каналу +12VDC составляет не менее 150 Вт при отклонении в пределах 3% при использовании фиксированного шнура питания.

В случае видеокарты с двумя разъемами при использовании одного шнура питания максимальная мощность по каналу +12VDC составляет не менее 230 Вт при отклонении в пределах 3%.

В случае видеокарты с двумя разъемами питания при использовании двух шнуров питания максимальная мощность по каналу +12VDC составляет не менее 300 Вт при отклонении в пределах 3%.

При нагрузке через четыре разъема PCI-E максимальная мощность по каналу +12VDC составляет не менее 500 Вт при отклонении в пределах 3%.

При нагрузке через шесть разъемов PCI-E максимальная мощность по каналу +12VDC составляет не менее 800 Вт при отклонении в пределах 3%.

В случае системной платы максимальная мощность по каналу +12VDC составляет свыше 150 Вт при отклонении 3%. Так как сама плата потребляет по данному каналу в пределах 10 Вт, высокая мощность может потребоваться для питания карт расширения — например, для видеокарт без дополнительного разъема питания, которые обычно имеют потребление в пределах 75 Вт.

Экономичность и эффективность

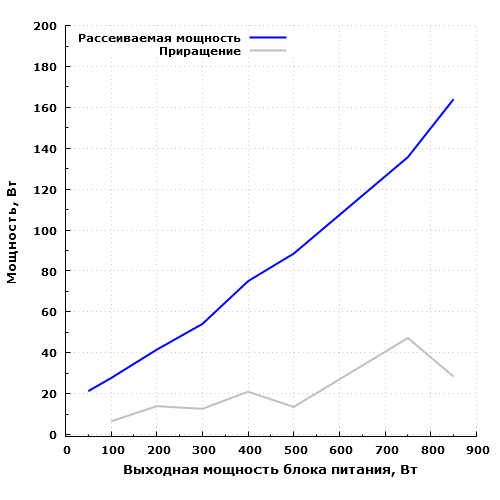

На максимальной мощности блок питания рассеивает около 164 Вт, на мощности 50 Вт — около 21,2 Вт. 60 Вт он рассеивает на мощности около 330 Вт, а 100 Вт — примерно на 550 Вт. Таким образом, экономичность можно считать удовлетворительной.

Что касается работы в малонагруженных и ненагруженных режимах, то тут все весьма достойно: в дежурном режиме сам по себе БП потребляет около 0,3 Вт.

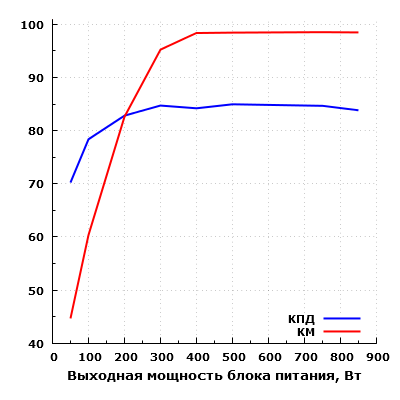

Эффективность БП находится на относительно невысоком уровне. Согласно нашим измерениям, КПД данного блока питания достигает значения свыше 84% в диапазоне мощности от 300 до 750 ватт, максимальное зарегистрированное значение составило около 85% на мощности 500 Вт. КПД на мощности 50 Вт составил около 70%.

Температурный режим

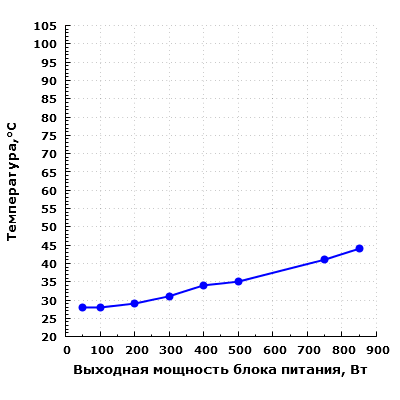

В всем диапазоне мощности термонагруженность конденсаторов находится на невысоком уровне, что можно оценить положительно.

Акустическая эргономика

При подготовке данного материала мы использовали следующую методику измерения уровня шума блоков питания. Блок питания располагается на ровной поверхности вентилятором вверх, над ним на расстоянии 0,35 метра размещается измерительный микрофон шумомера Октава 110А-Эко, которым и производится измерение уровня шума. Нагрузка блока питания осуществляется при помощи специального стенда, имеющего бесшумный режим работы. В ходе измерения уровня шума осуществляется эксплуатация блока питания на постоянной мощности в течение 20 минут, после чего производится замер уровня шума.

Подобное расстояние до объекта измерения является наиболее приближенным для настольного размещения системного блока с установленным блоком питания. Данный метод позволяет оценить уровень шума блока питания в жестких условиях с точки зрения небольшого расстояния от источника шума до пользователя. При увеличении расстояния до источника шума и появлении дополнительных преград, имеющих хорошую звукоотражающую способность, уровень шума в контрольной точке также будет снижаться, что приведет к улучшению акустической эргономики в целом.

Шум блока питания находится на сравнительно низком уровне (ниже среднетипичного) при работе в диапазоне мощности до 400 Вт включительно. Такой шум будет малозаметен на фоне типичного фонового шума в помещении в дневное время суток, особенно при эксплуатации данного блока питания в системах, не имеющих какой-либо звукошумовой оптимизации. Уровень шума не является очень низким даже при минимальной нагрузке, но в типичных бытовых условиях большинство пользователей оценивает устройства с подобной акустической эргономикой как относительно тихие.

При работе на мощности 500 Вт уровень шума данной модели приближается к среднетипичному значению при расположении БП в ближнем поле. При более значительном удалении блока питания и размещении его под столом в корпусе с нижним расположением БП такой шум можно будет трактовать как находящийся на уровне ниже среднего. В дневное время суток в жилом помещении источник с подобным уровнем шума будет не слишком заметен, особенно с расстояния в метр и более, и тем более он будет малозаметен в офисном помещении, так как фоновый шум в офисах обычно выше, чем в жилых помещениях. В ночное время суток источник с таким уровнем шума будет хорошо заметен, спать рядом будет затруднительно. Подобный уровень шума можно считать комфортным при работе за компьютером.

При дальнейшем увеличении выходной мощности уровень шума заметно повышается.

При нагрузке в 750 Вт шум блока питания уже превышает значение в 40 дБА при условии настольного размещения, то есть при расположении блока питания в ближнем поле по отношению к пользователю. Подобный уровень шума можно охарактеризовать как достаточно высокий.

При работе на мощности 850 Вт шум очень высокий не только для жилого, но и для офисного помещения.

Таким образом, с точки зрения акустической эргономики данная модель обеспечивает относительный комфорт при выходной мощности в пределах 500 Вт. Для тех пользователей, кому нужен действительно низкий уровень шума, данная модель не подойдет, так как даже при малой нагрузке шум не является малозаметным.

Также мы оцениваем уровень шума электроники блока питания, поскольку в некоторых случаях она является источником нежелательных призвуков. Данный этап тестирования осуществляется путем определения разницы между уровнем шума в нашей лаборатории с включенным блоком питания и с выключенным. В случае, если полученное значение находится в пределах 5 дБА, никаких отклонений в акустических свойствах БП нет. При разнице более 10 дБА, как правило, есть определенные дефекты, которые можно услышать с расстояния около полуметра.

На данном этапе измерений микрофон шумомера располагается на расстоянии около 40 мм от верхней плоскости БП, так как на бо́льших расстояниях измерение шума электроники весьма затруднительно. Измерение производится в двух режимах: дежурном режиме (STB, или Stand by) и при работающем на нагрузку БП, но с принудительно остановленным вентилятором.

В режиме ожидания шум электроники почти полностью отсутствует. В целом шум электроники можно считать относительно низким: превышение фонового шума составило около 8 дБА.

Потребительские качества

Нагрузочная способность канала +12VDC у Chieftec BDF-850C высокая, что позволяет использовать данный БП в сравнительно мощных системах. Акустическая эргономика тут довольно хорошая, хоть и не самая выдающаяся. Шум невысокий при низких и средних нагрузках, а вот на мощности ближе к максимальной шум становится очень высоким. Длина проводов тут тоже не рекордная, так что эта модель скорее подойдет для не самых больших корпусов. Отметим использование модульных и ленточных проводов, что повышает удобство при сборке.

Итоги

Chieftec BDF-850C основан на достаточно современной платформе и обеспечивает вполне адекватный уровень шума в широком диапазоне мощности, а также высокую нагрузочную способность канала +12VDC, что позволяет позиционировать этот блок питания в качестве относительно бюджетного решения для игровых систем с одним или двумя GPU на борту. В то же время, в этом БП используются компоненты эконом-класса, поэтому отнести его можно, скорее, к нижней части среднебюджетного сегмента.
