Asus Mini PC PB40 и PB60: компактные компьютеры для корпоративного сегмента
Требования к персональным компьютерам в коммерческом сегменте существенно отличаются от того, что ждут домашние пользователи, так что не удивительно, что у многих крупных производителей есть специальные серии продуктов, рассчитанные именно на этот сегмент. В частности, компания Asus в начале этого года показала на CES 2018 свои новые компактные решения.
Мини-ПК Asus PB40 и PB60 относятся к формату »1 литр» и выполнены в крепких корпусах из металла. При этом, в отличие от популярного формата Intel NUC, они тонкие, что обычно более удобно в данном сегменте. Решения рассчитаны на эксплуатацию в режиме 24/7, а также входят в программу Corporate Stable Model, которая обеспечивает дополнительные преимущества для корпоративного пользователя (в частности, это увеличенный жизненный цикл и расширенные возможности выбора конфигураций).
Для модели PB40 применяется SoC Intel Celeron, тогда как в PB60 могут быть установлены процессоры малопотребляющей линейки Intel от Pentium до Core i7. Кроме того, в продуктах используются как современные интерфейсы (например, DisplayPort и USB 3.1), так и морально устаревшие, но востребованные в бизнес-сегменте (в частности, VGA и COM).
Комплект поставки
Устройства позиционируются не для ритейла, так что упаковка достаточно простая — крепкий серый картон с минимальным оформлением в виде пары наклеек с информацией об устройстве. Отметим, что есть удобная пластиковая ручка, одновременно выполняющая роль дополнительного замка.
В комплект поставки входят: собственно компьютер, блок питания с кабелем, крепление VESA, подставка для вертикальной установки, антенна беспроводного адаптера (если есть сам контроллер в конфигурации), комплект винтов для креплений, краткая инструкция по сборке, гарантия, листовка по безопасному использованию устройства.
Блок питания здесь знакомого для этого производителя дизайна на 19 В 3,42 А (65 Вт) для PB40 и немного более крупный 19 В 4,74 А (90 Вт) для PB60. Однако они выполнены не в формате для установки в розетку, а требуют использования дополнительного кабеля (с «ноутбучным» разъемом C5/C6). С одной стороны, это позволяет увеличить общую длину (штатно — 180 см от разъема питания до блока плюс примерно 80 см кабель от блока до розетки), с другой — может быть менее удобно. Возможно, стоило предусмотреть и компактный переходник, позволяющий подключить блок сразу в розетку, как сделано у ноутбуков известной компании из Калифорнии.
Крепление VESA рассчитано на стандарты 75×75 и 100×100. Металлическая рамка закрепляется на мониторе или телевизоре, а в корпус компьютера вкручиваются два винта со специальными шляпками, которые фиксируются в рамке.
Подставка для вертикальной установки требует в ширину 10 см. Она изготовлена из пластика, но вероятно имеет внутри утяжелитель из металла. Кроме того, на ней есть четыре резиновые ножки. Крепится подставка к одному из коротких торцов корпуса компьютера двумя винтами.
Антенна для беспроводного адаптера стандартной конструкции. Шарнир имеет две степени свободы, а длина подвижной части составляет 14 сантиметров.
Как мы видим, ничего особенного здесь нет, но все, что может потребоваться в корпоративном сегменте, конечно, присутствует.
Компьютеры поставляются с 64-битными версиями Windows 10 Pro или Windows 10 Home, при этом есть выбор языка на этапе установки. Производитель рекомендует версию Pro, но это скорее связано с позиционированием, чем с какими-то реальными аппаратными особенностями. Отметим, что в разделе поддержки на сайте можно найти драйвера только для Windows 10.
Дополнительно на компьютерах установлен Asus Business Manager (набор утилит, знакомых по материнским платам, но с уклоном в бизнес-сегмент), USB Charger Plus, а также предлагается MacAfee бесплатно на 30 дней со специальной ценой подписки для Asus — $24,99 в год.
Внешний вид
Устройства мало отличаются по своему внешнему виду. Отличия есть, по сути, только в наборе портов на передней и задней панелях. Корпус компьютеров имеет черный цвет и выполнен преимущественно из металла. Учитывая позиционирование, такой выбор вполне оправдан. Габаритные размеры без учета подключений составляют 175×175×35 мм. Это конечно больше, чем у известного формата NUC, но разница относительно невелика. Скорее здесь нужно говорить о занимаемом объеме и формате — в данном случае есть преимущество по толщине c учетом возможности установки стандартного накопителя формата 2,5″.
На дне находятся резиновые ножки на установки на плоскую поверхность и отверстия для работы с креплением VESA. На правом торце нет ничего интересного.
На левом торце мы видим решетки вентиляции и место для установки подставки. Заметим, что при вертикальной установке решетки будут снизу, но не будут блокироваться благодаря конструкции подставки.
Передняя панель выполнена из крепкого (судя по тому, что он не прогибается при прикладывании усилия) пластика матовой фактурой «под грубую шлифовку». Для модели PB40 здесь установлены один порт USB Type-C 3.1, четыре обычных порта USB 3.1, один из которых поддерживает дополнительные режимы зарядки мобильных устройств, аудиопорты (для гарнитуры или наушников и для микрофона), кнопка включения питания с индикатором и решетка для забора воздуха.
В случае PC60 два порта USB 3.1 относятся к поколению Gen 2. Заметим, что за пластиковой накладкой есть и металлическая панель. Она отсутствует только в нижнем правом углу, где скрывается вторая антенна беспроводного модуля. Небольшая решетка в левой части панели сверху предназначена для вывода звука встроенного динамика, если он установлен.
На задней панели тоже много всего интересного. Обе модели имеют здесь решетки выхода воздуха от вентилятора процессора, вход блока питания, разъем беспроводной антенны, отверстие для кенсингтонского замка.
Набор портов для PB40 включает в себя полноразмерный выход DisplayPort, порт USB 2.0, порт USB 3.1, два последовательных порта, сетевой порт со встроенными индикаторами. Для PB60 в используемой модификации были установлены два порта USB 2.0, Display Port, один USB 3.1, HDMI, VGA и порт проводной сети.
Отметим, что оба устройства имеют специальную возможность выбора конфигурации для одного из портов на задней панели благодаря модульному отсеку. В нашем случае для PB40 он был занят последовательным портом, а для PB60 — выходом VGA.
Интересно, что отверстия для винтов крепления подставки и рамки VESA внутри корпуса закрыты металлическими «колпачками». Так что если пользователю придется взять нештатные винты — вреда начинке он не принесет. Назвать дизайн ярким или оригинальным конечно нельзя. Но в целом все достаточно удобно и продумано.
Аппаратная конфигурация и конструкция
Несмотря на незначительные внешние отличия, устройства существенно разные по аппаратной конфигурации. В частности, PB40 построен на базе SoC, а PB60 имеет полноценную платформу с процессором на сокете и чипсетом. Так что в данном разделе стоит рассмотреть их отдельно. Кроме того, обе модели могут поставляться в различных конфигурациях процессоров, оперативной памяти, накопителей и беспроводного модуля. Так что дальнейшее описание относится именно к тестируемым экземплярам.
На первый взгляд может показаться, что PB40 поставляется в формате баребона и потребует установки оперативной памяти и накопителя для создания полноценного компьютера. На самом деле, в нем есть и небольшой флэш-накопитель и модуль памяти, но при необходимости пользователь может усовершенствовать обе эти подсистемы. Для открытия корпуса предусмотрен единственный винт в середине задней панели. После его удаления верхняя крышка вместе с панелью из пластика сдвигается вперед и снимается. Блокировать несанкционированное открытие можно замком Kensington. Заметим, что для некоторых операций работать отверткой придется достаточно много. В компьютере не предусмотрены быстросъемные конструкции. С другой стороны, традиционные винтовые крепления обеспечивают необходимую надежность и достаточно компактны.
Основные компоненты собраны на одной печатной плате. Дополнительно есть сменный блок для выбора типа дополнительного порта на задней панели (COM, VGA или DP) и небольшая плата с кнопкой питания и индикатором (правда зачем ей для подключения нужно целых одиннадцать проводов осталось непонятным). Рядом находится датчик открытия корпуса (снятия передней панели).
В левой части корпуса мы видим четыре стойки для металлической рамки крепления SATA-накопителя формата 2,5″. Штатно здесь предлагаются модели жестких дисков объемом до 1 ТБ. Подключение диска к материнской плате производится через специальный кабель (в тестовом комплекте отсутствовал). Ниже находится слот для SSD формата M.2 (NGFF) на два типоразмера. Маловероятно, что в данном устройстве будут использовать высокоскоростные накопители, но надо учесть, что места под радиаторы здесь немного, если будет использоваться и стандартный накопитель, а принудительного потока воздуха около SSD нет.
Для изменения конфигурации оперативной памяти нужно будет также демонтировать вентилятор (модель Delta KSB06105HB). При этом первый слот установлен на обратной стороне материнской платы и нужно будет снимать ее всю, что является уже достаточно трудоемкой операцией. В том числе, потребуется снять дополнительные платы и радиатор SoC. В плюсы конструкции можно добавить относительную простоту чистки вентилятора и радиатора. Но вот батарейку с обратной стороны платы менять будет сложно.
Основой платформы PB40 служит чип Intel Celeron J4005 (начало продаж — четвертый квартал 2017 года). Он имеет два 64-х битных ядра, работающих на частоте 2,0 ГГц с разгоном до 2,7 ГГц. TDP микросхемы составляет 10 Вт, так что система охлаждения без проблем справляется со своей задачей. В компьютере предусмотрено два слота SO-DIMM для модулей оперативной памяти DDR4–2400. В тестируемом экземпляре был установлен один модуль на 8 ГБ в слот на нижней стороне материнской платы. Заявлен максимальный поддерживаемый объем оперативной памяти в 8 ГБ.
Для хранения операционной системы, программ и файлов пользователя установлен eMMC чип SanDisk SDINADF4–128G объемом 128 ГБ. Во время тестирования после установки всех обновлений операционной системы и последующей чистки на нем было занято около 40 ГБ. Так что свободного места хватит и на несколько программ и на документы. Дополнительно есть слот M.2 для установки твердотельных накопителей NVMe и место для крепления диска формата 2,5″ и порт SATA для него.
Контроллер проводной сети построен на микросхеме Intel I211AT. Во второй слот M.2 в тестируемом экземпляре был установлен беспроводной модуль Intel 9560NGW формата M.2 2230. Он поддерживает два диапазона (2,4 и 5 ГГц) обеспечивает работу в сетях стандартов 802.11n/ac с максимальной скоростью подключения 1,733 Мбит/с благодаря реализации полосы 160 МГц для 802.11ac (роутер тоже должен поддерживать этот режим). Кроме того, в этом модуле есть и адаптер Bluetooth (поддерживаются версия 5 и BLE).
Для реализации большого числа портов USB 3.1 на плате присутствует дополнительный хаб ASMedia ASM1074. За звук отвечает кодек Realtek ALC3236. На плате есть несколько дополнительных коннекторов (в частности сброс CMOS, включение питания, подключение спикера).
Компьютер PB60 имеет сходную внутреннюю конструкцию, но в нем применяется обычный процессор, требующий чипсета для работы. Заметными отличиями будет отсутствие встроенного накопителя eMMC и размещение обеих слотов для оперативной памяти на верхней стороне платы. Кроме того, в нашем экземпляре отсутствовал беспроводной модуль и вторая антенна за лицевой панелью, но был установлен небольшой динамик.
Процессоры в PB60 могут быть разные. В нашем случае использовался свежий (второй квартал 2018 года) Intel Pentium Gold G5400T (2C/4T, 3,1 ГГц, 35 Вт), но могут применяться и низкопотребляющие версии Intel Core i3/i5/i7 восьмого поколения. Заметим, что процессор установлен на стандартный сокет, так что теоретически пользователь может заменить его самостоятельно. В паре с процессором работает чипсет Intel B360.
Для оперативной памяти DDR4–2400 предусмотрено два слота SO-DIMM. В тестируемом устройстве использовался только один модуль объемом 4 ГБ. При этом максимально поддерживается 32 ГБ.
Для хранения операционной системы и данных в нашем случае присутствовал жесткий диск HGST формата 2,5″ на 500 ГБ с интерфейсом SATA, но, конечно, более интересно работать с NVMe-накопителями, для которых есть слот M.2.
За подключение к проводной сети отвечает контроллер Intel i219. Порты USB работают на базе встроенного в чипсет контроллера. Аудиокодек в данном устройстве — Realtek ALC255.
Сборка и настройка
Возможности модернизации для модели PB40 включают в себя установку или замену модулей оперативной памяти, накопителей M.2 и SATA, а также съемный модуль беспроводного адаптера. Для PB60 все аналогично, но только в этой модели вам обязательно потребуется внешний накопитель, поскольку встроенного модуля eMMC в нем нет. Сложности в обслуживании могут быть если потребуется что-то сделать с обратной стороны платы. Некоторые опасения вызывает тонкий кабель для подключения накопителя SATA, но вероятно для корпоративных поставок производитель будет предоставлять все необходимые запчасти.
В BIOS Setup компьютеров ничего особенно интересного нет. Есть знакомый набор базовых опций, можно отключать и настраивать встроенные интерфейсы, обновлять BIOS с флэшки, просматривать показания встроенных датчиков. Наиболее востребованной страницей, вероятно, будет выбор загрузочного устройства.
Операционная система при первом включении предложит выбрать язык и некоторые другие опции настройки. При этом на накопителе присутствует и раздел восстановления. Все остальное также вполне стандартно, так что нет смысла уделять данному вопросу внимание.
Тестирование
Учитывая широкие возможности выбора конфигурации компьютеров и их позиционирование, подробное тестирование их производительности не имеет особого смысла. Так что в данном разделе мы ограничимся сравнением в общих бенчмарках от Futuremark, проверкой отдельных подсистем, оценкой стабильности и температурного режима, энергопотреблением и некоторыми другими тестами.
Но прежде всего отметим, что в обычной повседневной работе обе системы показывают вполне комфортный уровень производительности при использовании браузеров, офисных пакетов, просмотре фотографий и видео. Конечно при желании можно «положить» любую систему, так что выбор конкретной конфигурации будет определяться требованиями со стороны специализированных бизнес-приложений.
Напомним, что в первой системе применяется процессор Intel Celeron J4005 и 8 ГБ оперативной памяти, а во второй — Intel Pentium Gold G5400T и 4 ГБ оперативной памяти. Для проведения тестов PB40 использовался в исходной конфигурации со встроенным диском eMMC, а в PB60 мы установили NVMe-накопитель Kingston KC1000 объемом 480 ГБ.
Пакет Futuremark PCMark 10 использует несколько типовых сценариев использования компьютеров и собранные из них наборы. В самый широкий — PCMark 10 Extended — входят четыре шаблона: Essentials, Productivity, Digital Content Creation и Gaming. Остальные (PCMark 10 Express и «просто» PCMark 10) содержат соответственно два и три первых из них. Оценка производительности приводится в баллах «чем больше, тем лучше».
| Asus PB40 | Asus PB60 | |
|---|---|---|
| PCMark 10 Express | 2319 | 3600 |
| PCMark 10 | 1765 | 2888 |
| PCMark 10 Extended | 1164 | 1873 |
| Essentials | 4692 | 6724 |
| Productivity | 3237 | 5323 |
| Digital Content Creation | 981 | 1828 |
| Gaming | 334 | 509 |
Преимущество модели PB60 достигает в интегральных оценках 55%-65%. При этом наибольшая разница в производительности наблюдается в Digital Content Creation и составляет почти 90%.
Серьезно рассматривать данные мини-ПК для игр, конечно, нет смысла. Так что приведем результаты 3DMark просто «как есть» без комментариев. Возможно, они пригодятся кому-нибудь для оценки.
| Asus PB40 | Asus PB60 | |
|---|---|---|
| 3DMark Ice Storm | 22971 | 43383 |
| 3DMark Cloud gate | 2746 | 5127 |
| 3DMark Sky Diver | 1287 | 215 |
| 3DMark Fire Strike | 392 | 607 |
Более актуальны для данных систем вопросы температурного режима и шума. Для изучения этого вопроса применялся тест стабильности (сразу всех компонент) в пакете FinalWire AIDA64.
За полчаса «разогрева» ядра процессора у PB40 нагрелись почти до 60 градусов. При этом скорость работы вентилятора составляла около 2000 об/мин. Никакого тротлинга не наблюдалось, что вполне ожидаемо для сочетания 10-ваттного чипа и достаточно крупного радиатора с вентилятором. Уровень шума все время оставался на уровне «можно услышать, только если очень захотеть». В реальной работе, в частности при проведении тестов Futuremark, компьютер можно было назвать бесшумным. Хотя по факту вентилятор не останавливался
Аналогично вел себя и PB60. Максимальная температура ядер процессора не превышала 80 градусов, частота не сбрасывалась, вентилятор при этом разгонялся до 2600 об/мин и уже был немного слышен в тихой обстановке. Заметим, что, вероятно, в текущей версии BIOS неверно считываются некоторые датчики — «процессор в целом» постоянно показывал 133 градуса, а «материнская плата» — от 106 до 117 градусов, причем температура падала с течением времени. Что касается твердотельного накопителя, то его нагрев в данном тесте составлял максимально 82 градуса.
Оценка энергопотребления осуществлялась «из розетки» в нескольких сценариях, включая сон, бездействие, нагрузку стресс-тестом процессора и всех компонентов, просмотр видео 1080p и 4K, просмотр страниц в браузере.
Интересно, что в режиме сна меньшее потребление было зафиксировано у старшей модели, тогда как в остальных тестах она требует больше. В целом уровни вполне характерны для используемых платформ. Максимальное потребление составляет около 15 Вт для PB40 и 40 Вт у PB60. В состоянии бездействия оно снижается до 4 Вт и 10 Вт соответственно.
Использование встроенного накопителя eMMC в модели PB40 позволяет упростить конфигурацию и снизить стоимость решения. При этом емкости в 128 ГБ вполне достаточно для большинства целевых сценариев применения. Посмотрим на скорость работы этого накопителя и сравним с Kingston KC1000, который мы установили в PB60.
Конечно, интерфейс eMMC существенно менее производительный, чем NVMe, но в целом для платформы начального уровня иметь скорости последовательного чтения и записи на уровне 200 и 100 МБ/с — это неплохой результат. К сожалению, для PB40 даже установкой накопителя в слот M.2 не получится достичь близких к возможностям PB60 результатов — в SoC Intel Celeron J4005 есть только шесть линий PCIe 2.0, и это в некоторых (хотя, конечно, редких) случаях потенциально может ограничивать возможности платформы.

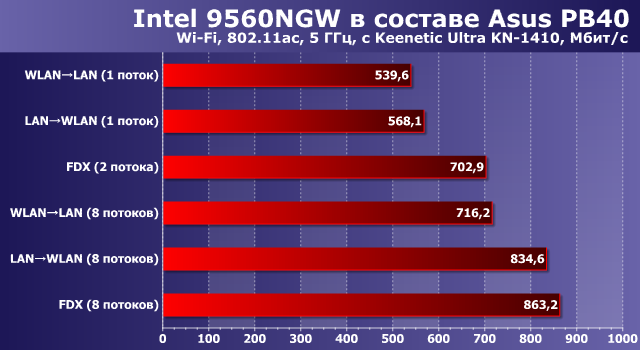

В предоставленной на тест конфигурации старшей модели отсутствовал модуль беспроводной связи, так что тестировать будем только Intel 9560NGW в составе PB40. Этот адаптер является сегодня одним из наиболее совершенных с точки зрения беспроводной части. В частности, он поддерживает 802.11ac Wave2 и полосу в 160 Мбит/с, что обеспечивает скорость соединения в 1733 Мбит/с на двух антеннах. Отметим, что этот контроллер работает по интерфейсу M.2 CNVio и требует специальной поддержки со стороны платформы (в данном случае — SoC). Возможно, именно поэтому для PB60 предлагается модуль на чипе Realtek. Для тестирования использовался роутер Keenetic Ultra KN-1410. Расстояние между устройствами составляло 4 метра прямой видимости.
Более 500 Мбит/с в один поток — это, пожалуй, лучший результат, что мы видели в тестах беспроводного оборудования. Причем в данном случае работали две антенны, одна из которых была встроенная, а вторая — внешняя. Так что данный компьютер можно эффективно использовать и с беспроводным подключением к сети (при наличии соответствующего роутера или точки доступа конечно) во всех задачах.
Тестировать проводные порты в данном случае смысла нет — платформы компьютеров без проблем способны использовать возможности гигабитных адаптеров и показать максимальную для их возможностей производительность.
Подобные компактные системы часто используются для задач Digital Signage, особенно если к ним добавить второй выход DisplayPort. Так что дополнительно были проверены возможности по воспроизведению видео высокого разрешения.
Благодаря встроенным в SoC и процессор специальным аппаратным блокам декодирования, никаких сложностей при просмотре видео 1080p и 4K не возникло. Конечно, мы рассматриваем вариант совместимых с данными блоками форматов (в частности, BD и UHD BD) и работу через поддерживающий эти функции плеер. Если же файл «не вписывается» в совместимые профили, то шансов посмотреть его будет очень мало.
Заключение
Новые компактные компьютеры для корпоративного сегмента Asus PB40 и PB60 предлагают пользователям широкий выбор конфигураций — от высокоинтегрированных SoC в младшей модели до шестиядерных процессоров с частотой 4 ГГц (c Turbo Boost) и 32 ГБ оперативной памяти в старшей. Так что они справятся практически с любыми актуальными задачами корпоративного сегмента, кроме сценариев с «тяжелой» трехмерной графикой. При этом встроенные графические блоки интересны преимущественно широким набором поддерживаемых интерфейсов и возможностью просмотра и кодирования видео популярных форматов, включая 4K.
К конфигурации систем хранения данных тоже нет замечаний: можно выбрать как недорогие SATA-винчестеры формата 2,5″, так и высокопроизводительные NVMe SSD. Кроме того, в младшей модели есть встроенный накопитель eMMC. Сетевые возможности представлены стандартным проводным гигабитным портом и слотом для беспроводных адаптеров. При этом в PB40 может быть установлен современный чип Intel 9560NGW, способный показать уникально высокие скорости при работе с подходящим роутером. Набор остальных портов тоже впечатляет, особенно если вспомнить про небольшие размеры компьютеров. Напомним, что они получили практичные компактные металлические «однолитровые» корпуса с возможностью крепления на монитор. Встроенные системы охлаждения позволяют обеспечить комфортный температурный режим с сохранением низкого уровня шума. Напомним, что общая скорость работы прямо связана с уровнем энергопотребления и чудес здесь не бывает: процессоры без суффикса «Т» имеют существенно более высокую производительность, но требуют лучшего охлаждения, что также связано с габаритными размерами готового решения.
В целом Asus PB40 и PB60 произвели хорошее впечатление дизайном, конструкцией и возможностями выбора конфигураций. Так что устройства явно заслужили награды reddot и Computex.
Полный текст статьи читайте на iXBT
