AMD FreeSync и видеоускоритель Sapphire Pulse Radeon RX Vega56 8G (8 ГБ): штатные частоты, эффективная система охлаждения

Справочные материалы:

Объект исследования: Серийно выпускаемый ускоритель трехмерной графики (видеокарта) Sapphire Pulse Radeon RX Vega56 8G 8 ГБ 2048-битной HBM2

AMD FreeSync

В этом материале мы постараемся рассказать не только о самой видеокарте, но и немного про технологию AMD FreeSync, которая уже несколько лет присутствует на рынке 3D-ускорителей.

Речь идет об улучшении плавности подачи картинки на монитор в играх. Одним из вариантов такого улучшения в случае использования видеокарт семейства Radeon является технология компании AMD под названием FreeSync, которая в общих чертах аналогична технологии Nvidia G-Sync, хотя и имеет некоторые важные отличия.

Большинство игроков использует мониторы с частотой обновления 60 Гц — такие ЖК-экраны являются самыми популярными сейчас, и в любом режиме (и при включенной вертикальной синхронизации и при выключенной), на них наблюдаются недостатки, связанные с базовыми проблемами устаревших технологий вывода, о которых мы еще поговорим: повышенные задержки и рывки FPS при включенной вертикальной синхронизации и разрывы изображения при выключенной синхронизации.

Проблемы с повышенными задержками и неплавной частотой кадров мешают и раздражают куда сильнее артефактов картинки, поэтому мало кто из игроков включает вертикальную синхронизацию. Появление игровых мониторов с высокой частотой обновления экрана вплоть до 144 Гц помогает устранить эти проблемы лишь частично, делая их несколько менее заметными, так как информация на экране может обновляться до двух раз чаще, но артефакты все равно никуда не уходят.

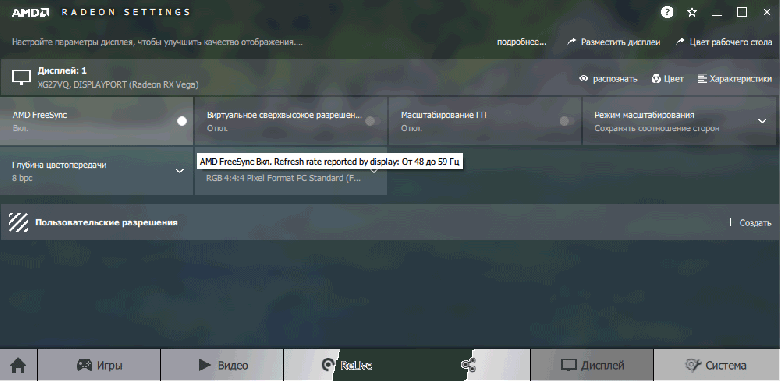

Технология же динамической синхронизации FreeSync (FS) позволяет получить плавную смену кадров на мониторе с максимально возможной производительностью и комфортом. Включается все очень просто: надо лишь подключить монитор с поддержкой FS, и драйвер автоматически определит его наличие и включит FS.

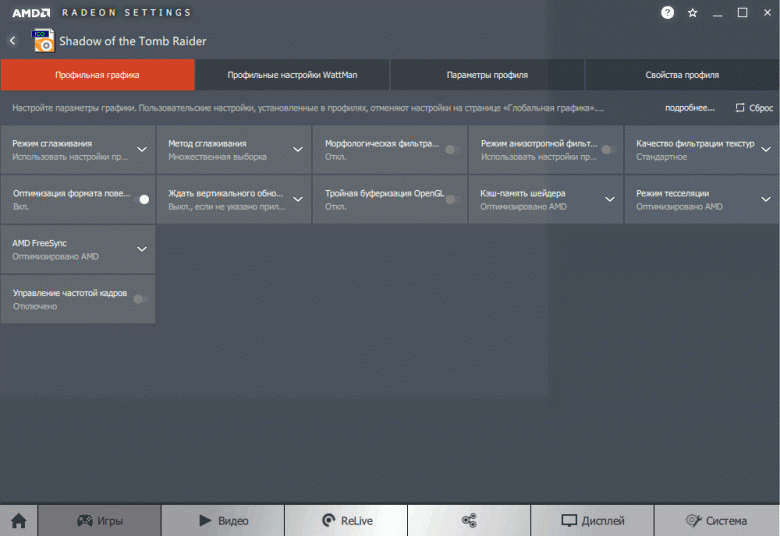

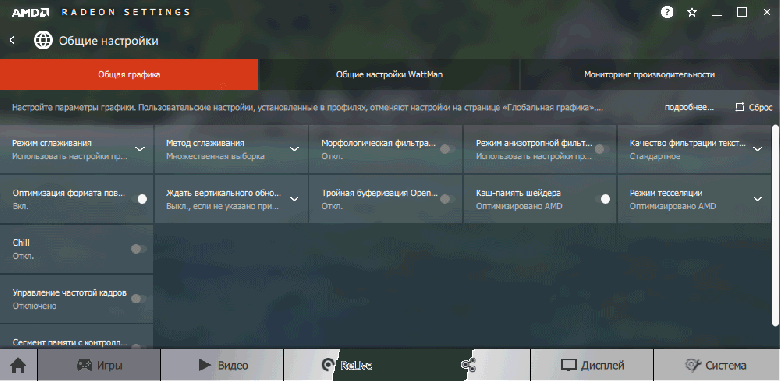

Регулировать FS можно и для каждой игры самостоятельно также в настройках AMD Radeon Software.

Мы посмотрели на примере игры Far Cry 5, как это работает. Показать разницу на видео очень тяжело, так как нужно особое оборудование, способное зафиксировать это. Это надо видеть и прочувствовать.

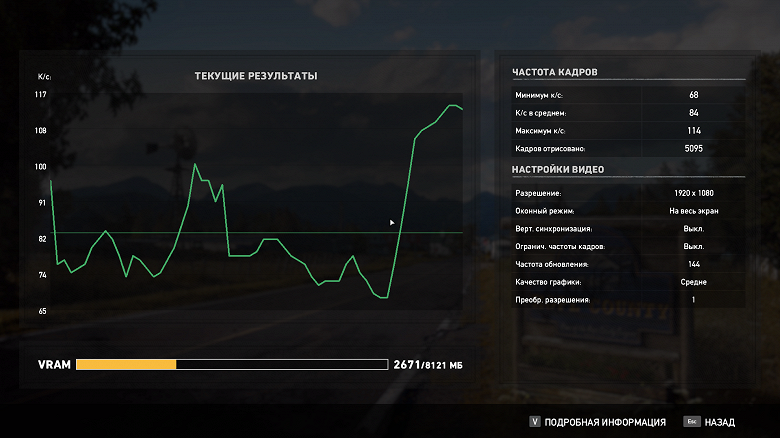

Вот, например, ситуация, когда нет FS (допустим, монитора такого нет), и отключена вертикальная синхронизация.

Очевидно, что достаточно мощный ускоритель способен выдавать около 100 и даже выше FPS, а монитор  в силу физических способностей — только 60 кадров в секунду. Понятное дело, что предыдущий великий миг картинки будет оборван на «полумиге», и вставлен следующий, ведь видеокарта «гонит и гонит». Мы можем видеть обрывы картинок, разрывы в кадрах. Но раньше все правилось включением вертикальной синхронизации Vsync.

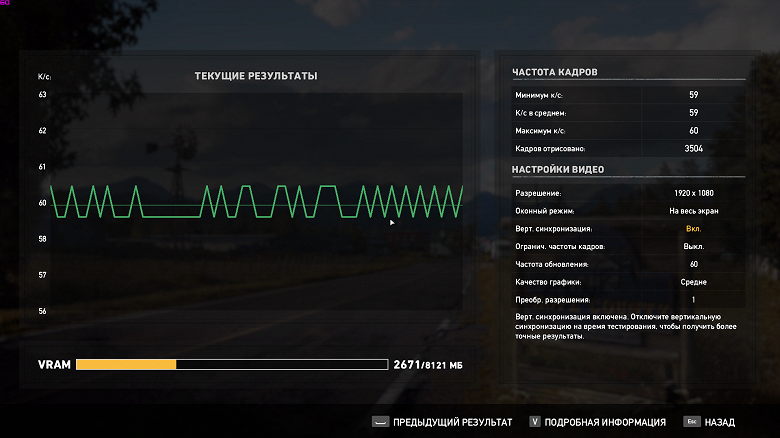

Ускоритель «бьется», но ему «надели удавку» в виде обязательного «согласования с монитором», и снова получается подчас ерунда, т.к. видеокарта вынуждена пропускать какие-то кадры, не выдавая на монитор (тот же «медленный!»), потребитель снова может получать дискомфорт в виде уже пропуска кадров, а значит могут быть некоторые рывки.

А теперь мы включаем FS на мониторе, способном выдавать 144Гц, и видим улучшение ситуации. Плавность картинки резко выросла. Технические моменты: как оно работает в деталях мы опустим, благо детально о технологии FreeSync можно прочитать в материале Алексея Берилло .

Непосредственно карта

Сведения о производителе: Компания Sapphire Technology (торговая марка Sapphire) основана в 2001 году в Гонконге как дочерняя структура крупнейшего концерна по выпуску комплектующих для ПК — PC Partner. Сфокусирована на выпуске продукции на основе ядер (графических процессоров) ATI (впоследствии вошедшей в состав AMD). Штаб-квартира — в Гонконге, производство — в Китае. Крупнейший производитель ускорителей серии Radeon. Выпускает также системные (материнские) платы на основе чипсетов AMD, а также мини-ПК и другую продукцию .

Характеристики в сравнении с референс-картой

Sapphire Pulse Radeon RX Vega56 8G 8 ГБ 2048-битной HBM2 (11276–01)
Параметр Значение Номинальное значение (референс)
GPU Radeon RX Vega 56 (Vega10)
Интерфейс PCI Express x16
Частота работы GPU (ROPs), МГц 1208—1590 1156—1590
Частота работы памяти (физическая (эффективная)), МГц 800 (1600) 800 (1600)
Ширина шины обмена с памятью, бит 2048
Число вычислительных блоков в GPU 56
Число операций (ALU) в блоке 64
Суммарное количество блоков ALU 3584
Число блоков текстурирования (BLF/TLF/ANIS) 224
Число блоков растеризации (ROP) 64
Размеры, мм 305×100×36 270×100×36
Количество слотов в системном блоке, занимаемые видеокартой 2 2
Цвет текстолита черный черный
Энергопотребление пиковое в 3D, Вт 206 210
Энергопотребление в режиме 2D, Вт 40 40
Энергопотребление в режиме «сна», Вт 3 3
Уровень шума в 3D (максимальная нагрузка), дБА 27,5 45,6
Уровень шума в 2D (просмотр видео), дБА 26,6 22,3
Уровень шума в 2D (в простое), дБА 26,6 22,3
Видеовыходы 1×HDMI 2.0b
3×DisplayPort1.4
1×HDMI 2.0b
3×DisplayPort 1.4
Поддержка многопроцессорной работы CrossFire
Максимальное количество приемников/мониторов для одновременного вывода изображения 4 4
Питание: 8-контактные разъемы 2 2
Питание: 6-контактные разъемы 0 0
Максимальное разрешение/частота, Display Port 3840×2160@120 Гц (7680×4320@30 Гц)
Максимальное разрешение/частота, HDMI 3840×2160@60 Гц
Максимальное разрешение/частота, Dual-Link DVI 2560×1600@60 Гц (1920×1200@120 Гц)
Максимальное разрешение/частота, Single-Link DVI 1920×1200@60 Гц (1280×1024@85 Гц)
Средняя цена
Розничные предложения

Память

Карта имеет 8192 МБ памяти HBM2, размещенной в 2 блоках (стеках) по 32 Гбит вместе с GPU в одной упаковке. Микросхемы памяти Samsung (HBM2) рассчитаны на номинальную частоту работы в 1000 (2000) МГц .

Особенности карты и сравнение с эталонным дизайном

Sapphire Pulse Radeon RX Vega56 8G (8 ГБ) Референс-карта
вид спереди

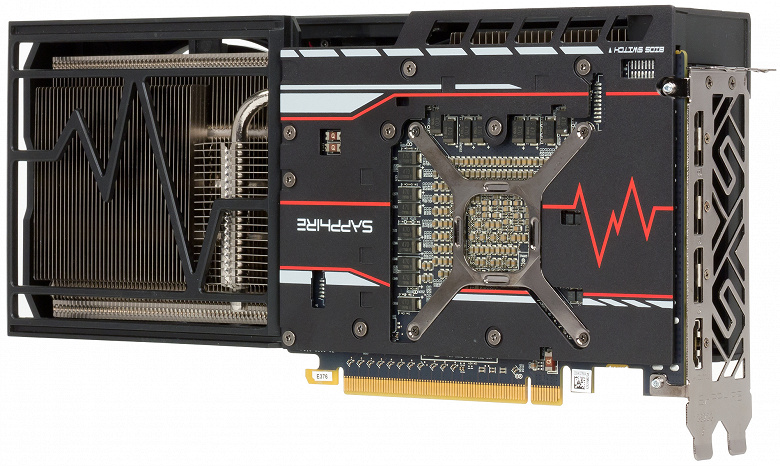

вид сзади

Инженеры компании Sapphire переработали PCB, сделав ее весьма компактной (блок питания упрощен, ибо карта не предназначена для оверклокеров). Схема питания имеет 7+2 фаз и управляется цифровым контроллером IOR 3567B компании Infineon. При изготовлении ускорителя использовался набор высококачественных дросселей Black Diamond 4, которые, по заявлению производителя, нагреваются на 15% меньше по сравнению с предыдущим поколением. Также мы видим, что фабрично частоты карты не повышены и равны стандартным значениям, поэтому оверклокерские способности карты мы изучать не будем: карта не для этого. Я уже ранее отмечал, что у семейства Vega память интегрирована в одну упаковку с ядром, и это позволяет (по идее) уменьшить размеры PCB, однако практически ранее изученные нами карты выделялись гигантскими размерами. При этом значительная часть плат пустовало, вероятно так было сделано, чтобы надежно закрепить весьма массивную систему охлаждения. А вот в этом случае PCB очень компактна, и при этом на ней закреплена не такая уже маленькая СО.

Охлаждение и нагрев

Главной частью кулера являются два пластинчатых никелированных радиатора, соединенные между собой тепловыми трубками, которые впрессованы в основание главного радиатора и обеспечивают равномерное распределение тепла по ребрам. На подошве основного радиатора установлена испарительная камера, соприкасающаяся с GPU. Мы уже рассказывали о принципе работы таких камер: внутри легкоиспаряемая жидкость, переносящая тепло с горячей стороны камеры на холодную. Поверх радиаторов установлен кожух с двумя вентиляторами, работающими на одинаковой частоте вращения (по утверждению производителя, каждый вентилятор снабжен двойным подшипником). Инженеры также обеспечили более точное управление частотой вращения вентиляторов, сведя шум к минимуму. Вентиляторы поддерживают систему Quick Connect. Это значит, что их можно с легкостью снять, очистить и заменить, поскольку они надежно фиксируются всего одним винтом, и разбирать кожух или иные элементы видеокарты не потребуется. Микросхемы памяти находятся в одной упаковке с ядром, поэтому также охлаждаются испарительной камерой. К силовым транзисторам через термоинтерфейс прижаты выступы того же основного радиатора. С оборотной стороны карта прикрывается специальной пластиной, которая обеспечивает жесткость печатной платы совместно с рамой СО (идущей как продолжение PCB) .

Мониторинг температурного режима с помощью MSI Afterburner (автор А. Николайчук AKA Unwinder):

После 6-часового прогона под нагрузкой максимальная температура ядра не превысила 70 градусов, что является отличным результатом для видеокарты такого уровня.

Максимальный нагрев — с обратной стороны печатной платы примерно над силовыми транзисторами.

Шум

Методика измерения шума подразумевает, что помещение шумоизолировано и заглушено, снижены реверберации. Системный блок, в котором исследуется шум видеокарт, не имеет вентиляторов, не является источником механического шума. Фоновый уровень 18 дБА — это уровень шума в комнате и уровень шумов собственно шумомера. Измерения проводятся с расстояния 50 см от видеокарты на уровне системы охлаждения.

Режимы измерения:

  • Режим простоя в 2D: загружен интернет-браузер с сайтом iXBT.com, окно Microsoft Word, ряд интернет-коммуникаторов
  • Режим 2D с просмотром фильмов: используется SmoothVideo Project (SVP) — аппаратное декодирование со вставкой промежуточных кадров
  • Режим 3D с максимальной нагрузкой на ускоритель: используется тест FurMark

Оценка градаций уровня шума выполняется по методике, описанной здесь:

  • 28 дБА и менее: шум плохо различим уже на расстоянии одного метра от источника, даже при очень низком уровне фонового шума. Оценка: шум минимальный.
  • от 29 до 34 дБА: шум различим уже с двух метров от источника, но не особо обращает на себя внимания. С таким уровнем шума вполне можно мириться даже при долговременной работе. Оценка: шум низкий.
  • от 35 до 39 дБА: шум уверенно различается и заметно обращает на себя внимание, особенно в помещении с низким уровнем шума. Работать с таким уровнем шума можно, но спать будет затруднительно. Оценка: шум средний.
  • 40 дБА и более: такой постоянный уровень шума уже начинает раздражать, от него быстро устаешь, появляется желание выйти из комнаты или выключить прибор. Оценка: шум высокий.

В режиме простоя в 2D температура составляла 23 °C, вентиляторы вращались с частотой 1250 оборотов в минуту. Шум был равен 26,6 дБА.

При просмотре фильма с аппаратным декодированием температура поднималась до 29 °C. Вентиляторы вращались на тех же оборотах, уровень шума оставался тем же (26,6 дБА).

В режиме максимальной нагрузки в 3D температура достигала 70 °C. Вентиляторы при этом раскручивались до 1289 оборотов в минуту, шум вырастал до 27,5 дБА, так что данную СО можно считать тихой.

Комплект поставки и упаковка

Базовый комплект поставки должен включать в себя руководство пользователя, диск с драйверами и утилитами. Мы видим базовый комплект.

Результаты тестирования и рейтинг

Конфигурация тестового стенда

Список инструментов тестирования

Во всех играх использовалось максимальное качество графики в настройках. Результаты карты от Sapphire полностью совпадают с аналогичными от референс-карты AMD Radeon RX Vega56.

  • Wolfenstein II: The New Colossus (Bethesda Softworks/MachineGames)
  • Tom Clancy«s Ghost Recon Wildlands (Ubisoft/Ubisoft)
  • Assassin» Creed: Origins (Ubisoft/Ubisoft)
  • BattleField 1 (EA Digital Illusions CE/Electronic Arts)
  • Far Cry 5 (Ubisoft/Ubisoft)
  • Shadow Of The Tomb Raider (Eidos Montreal/Square Enix)
  • Total War: Warhammer II (Creative Assembly/Sega)
  • Ashes Of The Singularity (Oxide Games, Stardock Entertainment/Stardock Entertainment)

Wolfenstein II: The New Colossus

Tom Clancy«s Ghost Recon Wildlands

Assassin» Creed: Origins

BattleField 1

Shadow OF The Tomb Raider

Total War: Warhammer II

Ashes Of The Singularity

Рейтинг iXBT.com

Рейтинг ускорителей iXBT.com демонстрирует нам функциональность видеокарт друг относительно друга и нормирован по самому слабому ускорителю — GeForce GT 740 (то есть сочетание скорости и функций GT 740 приняты за 100%). Рейтинги ведутся по 20 ежемесячно исследуемым нами акселераторам в рамках проекта Лучшей видеокарты месяца. Из общего списка выбирается группа карт для анализа, куда входят Radeon RX Vega56 и его конкуренты. Для расчета рейтинга полезности использованы розничные цены на середину сентября 2018 года.

Модель ускорителя Рейтинг iXBT.com Рейтинг полезности Цена, руб.
05 GTX 1070 Ti 8 ГБ, 1607–1885/8000 2410 730 33 000
06 Sapphire Pulse RX Vega 56 8ГБ, 1156–1590/1600 2360 597 39 500
07 GTX 1070 8 ГБ, 1507–1797/8000 2150 705 30 500

Продукт на основе RX Vega56 традиционно занимает местоположение между GTX 1080 и 1070, чуть-чуть отставая от GTX 1070 Ti.

Рейтинг полезности

Рейтинг полезности тех же карт получается, если показатели предыдущего рейтинга разделить на цены соответствующих ускорителей. Скорость, деленная на рубли.

Модель ускорителя Рейтинг полезности Рейтинг iXBT.com Цена, руб.
08 GTX 1070 Ti 8 ГБ, 1607–1885/8000 730 2410 33 000
09 GTX 1070 8 ГБ, 1507–1797/8000 705 2150 30 500
14 Sapphire Pulse RX Vega 56 8ГБ, 1156–1590/1600 597 2360 39 500

К сожалению, цены на семейство Radeon RX Vega в целом еще пока не опустились до адекватных значений (после бума по майнингу), поэтому Vega56 проигрывает своим обоим конкурентам в плане рейтинга полезности.

Выводы

Sapphire Pulse Radeon RX Vega56 8G (8 ГБ) является добротным и довольно простым вариантом Radeon RX Vega56, имея штатные частоты. Данный продукт не предназначен для оверклокеров (для них есть серия Nitro+), поэтому мы даже не разгоняли карту в ходе тестов. Это просто рабочая «лошадка» без изысков. При этом система охлаждения весьма тихая, и ускоритель имеет относительно небольшие габариты. Что касается выгодности приобретения: тут каждый решает сам для себя. Да, в целом, Geforce GTX 1070 Ti является более привлекательным решением, но кроме чистой производительности есть еще и дополнительные штуки, например, тот же FreeSync. Мониторов с поддержкой FS на порядок больше на рынке, нежели мониторов с G-Sync (от NVIDIA для Geforce-ускорителей). И среди них много относительно недорогих.
