27-дюймовый 4К-монитор Acer ConceptD CP3271K для профессионалов: IPS-матрица, сертификат VESA DisplayHDR 400, цветовой охват 90% DCI-P3, поддержка Nvidia G-Sync Compatible, частота обновления до 144 Гц

Паспортные характеристики, комплект поставки и цена

Тип матрицы IPS-панель со светодиодной (WLED) краевой (одна линейка) подсветкой
Диагональ 69 см (27 дюймов)
Отношение сторон 16:9 (596,16×335,34 мм)
Разрешение 3840×2160 пикселей (4К)
Шаг пикселей 0,15525 мм
Яркость 350 кд/м² (типичная), 400 кд/м² (режим HDR400)
Контрастность 1000:1 (статическая), 100 000 000 :  1 (динамическая)
Углы обзора 178° (гор.) и 178° (верт.) до контраста ≥ 10:1
Время отклика 1 мс (режим VRB)
Количество отображаемых цветов 1,07 млрд (10 бит на цвет)
Интерфейсы
  • видео/аудиовход, HDMI, версия 2.0, 2 шт.
  • видео/аудиовход, DisplayPort, версия 1.4, 2 шт.
  • вход концентратора USB, версия 3.0, тип B
  • выход концентратора USB, версия 3.0, тип А, 4 шт., один с поддержкой быстрой зарядки
  • выход на наушники, гнездо 3,5 мм миниджек
Совместимые видеосигналы HDMI: до 3840×2160/60 Гц (отчет MonInfo по входу HDMI); DisplayPort: до 3840×2160/120 Гц, если подключен один порт, до 3840×2160/144 Гц, если подключено два порта (отчет MonInfo по входу DisplayPort)
Акустическая система встроенные громкоговорители, 2×4 Вт
Особенности
  • заводская калибровка каждого конкретного монитора до ΔE < 1
  • цветовой охват: 90% по стандарту DCI-P3
  • аппаратная калибровка
  • Adaptive-Sync (AMD FreeSync) по входам DisplayPort и HDMI и Nvidia G-Sync Compatible по входу DisplayPort
  • сертификат VESA DisplayHDR 400
  • регулируемый разгон матрицы
  • антибликовое покрытие экрана
  • отсутствие мерцания подсветки (нет ШИМ)
  • режим с низкой интенсивностью синей компоненты
  • подстройка яркости подсветки по датчику освещенности
  • 5-позиционный джойстик на контрольной панели
  • подставка: поворот вправо-влево 360°, наклон 5° вперед и 35° назад, подъем 180 мм, переворот в портретную ориентацию по часовой стрелке
  • разъем для кенсингтонского замка
  • 100×100 мм площадка VESA для настенного монтажа
  • гарантия 3 года
Размеры (Ш×В×Г) 629×(420,5—600,5)×269 мм с подставкой
Масса 6,53 кг с подставкой, 4,44 кг без подставки
Потребляемая мощность 39 Вт (200 кд/м²), 0,45 Вт в режиме ожидания, 0,3 Вт в выключенном состоянии
Напряжение питания 100—240 В, 50/60 Гц
Комплект поставки (необходимо уточнять перед покупкой)
  • монитор на подставке
  • защитный козырек (комплект)
  • крышка кабельного отсека
  • внешний блок питания (100—240 В, 50—60 Гц на 19 В, 7,1 А, длина кабеля 1,8 м)
  • кабель питания (IEC 60320–1 C5 на евровилку CEE 7/7, 1,5 м)
  • кабель питания (IEC 60320–1 C5 на вилку британского образца, 1,5 м)
  • кабель DisplayPort (2 м), 2 шт.
  • кабель USB (3.0), вилка типа A на тип B (1,5 м)
  • площадка VESA и 4 винта
  • отчет о калибровке
  • руководство по установке и др. документация
  • гарантийная книжка
Ссылка на сайт производителя Acer ConceptD CP3271K
Розничные предложения

Внешний вид

Дизайн блока экрана классический — пластиковая неширокая фронтальная рамка, которая немного выступает вперед за плоскость экрана. Эта рамка и задняя панель блока экрана изготовлены из черного пластика с немаркой матовой поверхностью местами с мелкой фактурой и рельефным геометрическим узором, только логотип на задней панели сформирован участками с зеркально-гладкой поверхностью. Внешняя поверхность матрицы черная, полуматовая (зеркальность хорошо выражена), внешний слой матрицы жесткий.

В комплекте поставки есть козырек, уменьшающий влияние внешних источников света на изображение на экране монитора.

Козырек собирается из пластиковых пластин с матовой черной поверхностью, при этом поверхности, ориентированные внутрь, оклеены черным бархатом. Для закрепления боковых щитков на рамке экрана понадобится отвертка или монетка. Верхний щиток опирается на боковые и дополнительно фиксируется магнитными держателями на верхнем торце блока экрана. Лючок на верхней плоскости козырька позволит разместить калибратор на экране. Однако проще для этого просто снять верхнюю часть козырька. Боковые щитки, когда нет верхнего, можно отогнуть назад на 180 градусов.

В правой нижней части задней панели очень близко к правому торцу вертикально в ряд расположены четыре механические кнопки управления и 5-позиционный джойстик. На боковой грани окантовки напротив кнопок и джойстика есть едва различимые рельефные метки.

На стыке нижнего торца и фронтальной рамки ближе к правому углу находится белый светорассеиватель индикатора состояния.

На верхнем торце сильно левее центра есть датчик освещенности.

В верхней части козырька есть отверстие под этот датчик.

Разъем питания и большая часть интерфейсных разъемов, расположены в нише сзади и ориентированы вниз. Два из четырех выходных USB-портов концентратора вынесены на левый торец блока экрана, один из которых, судя по рельефному значку рядом с ним, имеет повышенную нагрузочную способность.

Подключать кабели к монитору удобно только при перевороте блока экрана в портретную ориентацию. Также на задней панели можно обнаружить разъем для кенсингтонского замка. Нишу с разъемами можно закрыть декоративным щитком, а отходящие кабели — прижать скобкой к стойке подставки: так сзади монитор выглядит аккуратнее.

На нижнем торце блока экрана есть две разнесенные от центра решетки, за которыми расположены встроенные в монитор громкоговорители с вытянутыми диффузорами. Громкоговорители установлены в корпусах, закрепленных на упругих стойках.

В нише с разъемами, около монтажной площадки и сверху на скошенных гранях задней панели есть вентиляционные решетки.

Дизайн подставки, в отличие от блока экрана, привлекает внимание. Цилиндрическая стойка подставки — это цельнометаллическая фрезерованная деталь из алюминиевого сплава. Стойка имеет фиксированную высоту, но подпираемый пружиной механизм обеспечивает вертикальное перемещение узла, на который крепится блок экрана. На этом узле закреплены сухари из скользкого пластика, которые скользят по направляющим в стойке. Скольжение облегчает консистентная смазка. В итоге экран можно установить на нужную высоту. Один шарнир в крепежном узле допускает немного наклонять блок экрана вперед от вертикального положения, больше — назад, а второй — переворачивать экран в портретную ориентацию по часовой стрелке.

Круглый выпуклый кожух сверху на основании подставки имеет матовое покрытие, имитирующее деревянную поверхность. Смотрится слегка неожиданно, но уж точно оригинально.

Резиновые накладки по периметру диска из пластика с небольшим коэффициентом трения, закрепленного центральным винтом снизу на основании подставки, защищают поверхность стола от царапин и предотвращают непредвиденное перемещение монитора на гладких поверхностях. Монитор вместе со стойкой и основанием подставки опирается на указанный диск и при повороте вправо-влево скользит по нему.

Несущие элементы стойки и основания подставки изготовлены из штампованной стали и из алюминиевого сплава. Конструкция подставки достаточно жесткая. Стоит монитор устойчиво. Верх основания подставки заметно выпуклый, поэтому с него все скатывается и клавиатура сползает, то есть площадь рабочего стола, занятая подставкой, используется нерационально. Зато красиво.

При необходимости можно отсоединить подставку от блока экрана, прикрутить винтами адаптер с резьбовыми отверстиями по углам квадрата со стороной 100 мм и закрепить монитор на VESA-совместимом кронштейне.

Упакован монитор в большую скромно оформленную коробку из гофрокартона с ручками по бокам.

Коммутация

Блок питания внешний. В этом есть как свои плюсы (легкая замена в случае выхода из строя), так и минусы (он может мешаться на столе или на полу).

Интерфейсов довольно много, их функции перечислены в таблице с характеристиками выше.

В комплект поставки помимо кабеля питания (точнее двух) входят несколько интерфейсных кабелей. Особенно отметим наличие двух кабелей DisplayPort.

Таких кабелей два, так как только при подключении двух кабелей DisplayPort монитор может работать в максимальном разрешении и с максимальной частотой обновления. В данном случае это составляет 3840×2160 пикселей при 144 Гц.

В меню можно выбрать, следует ли в режиме ожидания подавать питание на USB-концентратор. Выбор входа осуществляется в основном или коротком меню установок. Есть отключаемая функция автоматического поиска видеосигнала на входах. Цифровые аудиосигналы после преобразования в аналоговый вид выводятся на встроенные громкоговорители или через гнездо миниджек 3,5 мм. К этому гнезду можно подключить внешнюю активную акустическую систему или наушники.

Мощности выхода на наушники хватило, чтобы в 32-омных наушниках с чувствительностью 92 дБ громкость была более-менее достаточной, но совсем без запаса. Качество звука в наушниках хорошее.

Наоборот, качество встроенных громкоговорителей заметно хуже. Даже для сидящего перед монитором пользователя они негромкие, низких частот нет совсем, есть выраженный «пластиковый» призвук из-за резонансов корпуса, стереофонический эффект слабый.

Меню, локализация и управление

Индикатор состояния неяркий. При желании его яркость можно еще уменьшить настройкой в меню вплоть до отключения. Он светится оранжевым при работе монитора, мигает оранжевым в режиме ожидания и не горит, когда монитор выключен. Когда монитор включен и на экране нет меню, то при первом нажатии на кнопки (кроме кнопки питания) или нажатии или отклонении джойстика на экран выводится стартовое меню из четырех пунктов.

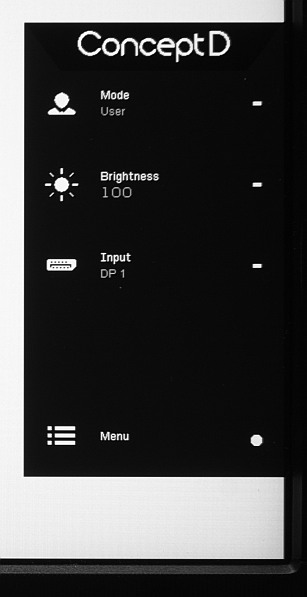

Два верхних — это вызов коротких меню быстрого доступа к двум функциям, к каким — выбирает пользователь в меню установок. По умолчанию это выбор профиля и регулировка яркости. Третий пункт — выбор входа. Последний значок стартового меню — вызов основного меню. Далее при навигации по меню напротив кнопок выводятся значки-подсказки — вывод информационного окна, выбор профиля и выход из меню. А в нижней части меню есть подсказка по функциям джойстика. Меню некрупное, надписи очень мелкие, поэтому читаемость низкая (белое поле — вся область отображения):

Навигация относительно удобная, относительно, так как все время приходится нажимать на джойстик, а делать это, не отклонив его, не очень просто. Списки зациклены, что удобно. При настройке изображения меню остается на экране — это несколько мешает оценке вносимых изменений. При необходимости можно установить уровень прозрачности фона и выбрать тайм-аут автоматического выхода из меню. Есть русская версия экранного меню. Кириллический шрифт меню ровный, надписи читаемые. Качество перевода на русский язык хорошее.

Напечатанной документации в комплекте поставки — самый минимум. Полные руководства пользователя в виде PDF-файлов (версия на русском языке присутствует), а также драйвер монитора (файлы INF и CAT и профиль цветокоррекции ICM) можно найти на сайте компании Acer. Кроме того, там же есть архив с программой Acer Display Widget, предназначенной для настройки монитора с ПК и для помощи в распределении окон на рабочем столе:


Настроек, влияющих на яркостный и цветовой баланс, много. Есть регулировки яркости, контрастности и коррекции темного участка гамма-кривой, включение/выключение режима с низкой интенсивностью синей компоненты, динамической подстройки яркости, режима с повышением резкости.

Можно выбирать профиль гамма-коррекции, а также профиль цветовой температуры из предустановленных и пользовательского, в котором цветовой баланс регулируется смещением и интенсивностями трех основных цветов. Дополнительно можно включать режим вывода в черно-белом режиме, а также подправлять цветовой баланс настройками интенсивности и насыщенности шести цветов. Есть несколько предустановленных профилей и два для хранения пользовательских калибровок.

Доступность настроек зависит от выбранного профиля. Выбор цветового охвата (список Цветовая схема) синхронизирован с выбором профиля, а в профилях с скорректированным охватом многие настройки, в частности регулировки цветового баланса, недоступны. Правда, если в приложении сразу после выбора профиля с коррекцией охвата выбрать пользовательский профиль, то охват останется скорректированным, а настройки доступными.

Режимов геометрической трансформации четыре: изображение растягивается на весь экран; увеличение до границ экрана с сохранением исходных пропорций (пиксели считаются квадратными); вывод один к одному по пикселям в центре экрана и вывод с соотношением сторон 21:9.

В случае DisplayPort и профессиональной видеокарты поддерживается работа в режиме 10 бит на цвет, но вывод на экран монитора происходит все равно в режиме 8 бит на цвет. Данный тест мы проводим с помощью видеокарты Nvidia Quadro K600 и программы NEC Display Solutions 10 bit Color Depth Demo. Этот тест показывает, можно ли в программах, таких как Adobe Photoshop и Adobe Premier Pro, использующих OpenGL, получить в случае профессиональных видеокарт типа Nvidia Quadro, AMD FirePro или AMD Radeon Pro вывод на монитор с 10-ти битным представлением цвета.

В данном мониторе по входу DisplayPort и HDMI реализована поддержка технологии AMD FreeSync. Для визуальной оценки мы использовали описанную в указанной статье тестовую утилиту. Включение FreeSync позволило получить изображение с плавным движением в кадре и без разрывов. Диапазон поддерживаемых частот, который указывается на панели настроек видеокарты, равен 48—120 Гц для режимов с кадровой частотой 120 Гц (подключение по DisplayPort) и 48—60 Гц для режимов с кадровой частотой 60 Гц. С видеокартами Nvidia этот монитор поддерживает G-Sync в режиме G-Sync Compatible, но только по входу DisplayPort (также 48—120 Гц). Для проверки мы использовали утилиту G-Sync Pendulum Demo — режим G-Sync включается, а эффект от включения именно тот, что и должен быть.

Только при подключении к компьютеру сразу двумя кабелями DisplayPort поддерживается разрешение до 3840×2160 при 144 Гц кадровой частоты в режиме 10 бит на цвет и без потери цветовой четкости (правда при этом не работают FreeSync/G-Sync и HDR):

Данный монитор соответствует требованиям DisplayHDR 400 (он есть в списке сертифицированных). Одним из критериев соответствия является долговременная яркость не ниже 320 кд/м² на белом фоне во весь экран и 400 кд/м² при выводе белого прямоугольника площадью 10% на черном фоне или кратковременное повышение яркости до этого же значения при выводе белого поля во весь экран после 10 секунд вывода черного поля во весь экран. Чтобы исключить влияние нашего выбора тестовых приложений и изображений, а также сочетания настроек монитора, мы решили воспользоваться официальной программой DisplayHDR test tool, которой предлагает пользоваться организация VESA для проверки соответствия устройств отображения критериям сертификатов. При использовании этой программы вариация условий практически исключается, так как достаточно следовать инструкциям-подсказкам. В частности, настройки монитора должны быть сброшены на значения по умолчанию, что мы и сделали. Результат отличный: специальный тестовый градиент показал наличие 10-битного вывода с хорошим качеством. Даже на белом поле во весь экран установившаяся яркость достигает 430 кд/м². Таким образом, по максимальной яркости и по количеству градаций оттенков (а также по цветовому охвату) данный монитор соответствует критериям DisplayHDR 400.

Кинотеатральные режимы работы тестировались при подключении к Blu-ray-плееру Sony BDP-S300. Проверялась работа по HDMI. Монитор воспринимает сигналы 576i/p, 480i/p, 720p, 1080i и 1080p при 50 и 60 кадр/с. 1080p при 24 кадр/с поддерживается, и кадры в этом режиме выводятся с равной длительностью. В случае чересстрочных сигналов неменяющиеся участки выводятся по кадрам, двигающиеся объекты — чаще по полям. Тонкие градации оттенков для стандартного диапазона видео различаются как в светах (завалом на один оттенок можно пренебречь), так и в тенях. Яркостная и цветовая четкость соответствует характеристикам текущего сигнала. Интерполяция низких разрешений к разрешению матрицы выполняется с хорошим качеством.

Заметного «кристаллического» эффекта нет, но какая-то вариация яркости и оттенка на уровне пикселей присутствует. Матовость поверхности матрицы позволяет работать с комфортом в случае типичного варианта расположения монитора (на столе), пользователя (на стуле перед монитором) и светильников (на потолке) в помещении. Однако поверхность матрицы все же отражает существенную часть падающего света, поэтому на черных полях видно, например, отражение пользователя в светлой одежде.

Тестирование ЖК-матрицы

Микрофотографии матрицы

На микрофотографии ниже можно разглядеть типичную для IPS структуру в виде параллельных полосок, а также, что каждый субпиксель делится на два примерно равных домена (черные точки — это пыль на матрице фотоаппарата):

Фокусировка на поверхности экрана выявила хаотично расположенные микродефекты поверхности, отвечающие за матовые свойства:

Зерно этих дефектов в несколько раз меньше размеров субпикселей (масштаб этих двух фотографий примерно одинаковый), поэтому фокусировка на микродефектах и «перескок» фокуса по субпикселям при изменении угла зрения выражены слабо, из-за этого нет и «кристаллического» эффекта.

Оценка качества цветопередачи

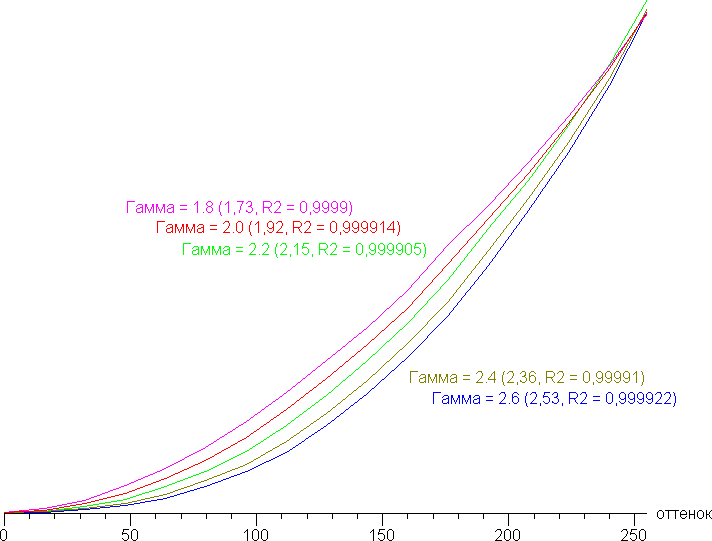

Реальная гамма-кривая зависит от выбранного профиля в списке Гамма (значения показателей аппроксимирующей функции приведены в скобках в подписях, там же — коэффициент детерминации):

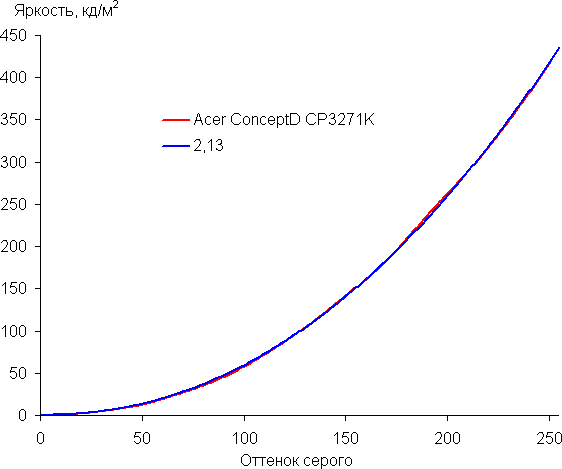

Реальная гамма-кривая ближе всего к стандартной при выборе Гамма = 2.2, поэтому далее мы измерили яркость 256 оттенков серого (от 0, 0, 0 до 255, 255, 255) при этом значении. График ниже показывает прирост (не абсолютное значение!) яркости между соседними полутонами:

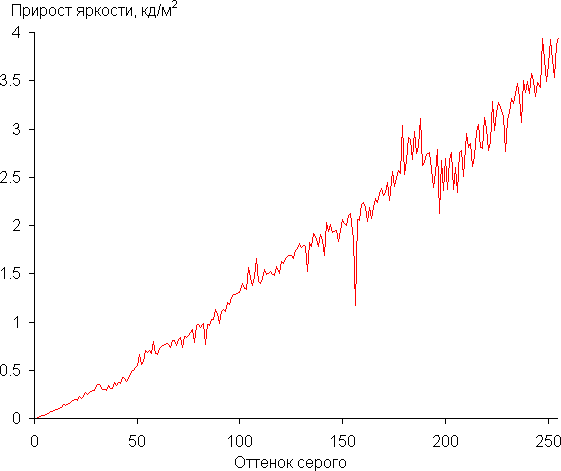

Рост прироста яркости достаточно равномерный, и каждый следующий оттенок ярче предыдущего, хотя визуально в самой темной области первый оттенок серого по яркости от черного не отличается:

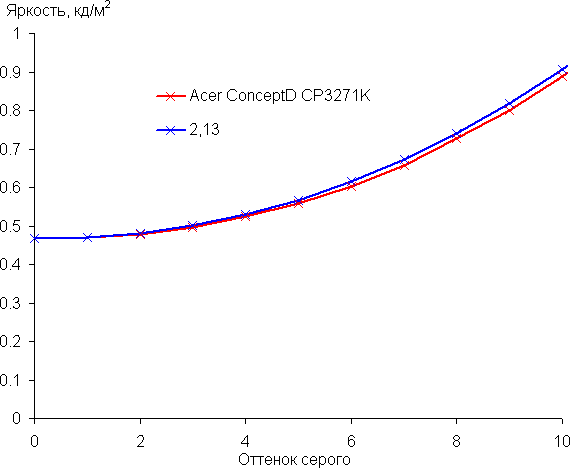

Аппроксимация полученной гамма-кривой дала показатель 2,13, что немного меньше стандартного значения 2,2, при этом реальная гамма-кривая мало отклоняется от аппроксимирующей степенной функции:

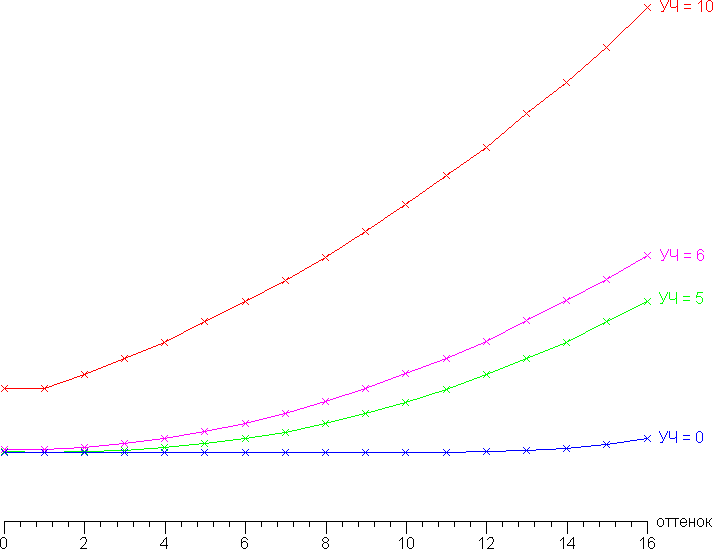

Дополнительной настройкой Усиление черного (от 0 до 10, по умолчанию 5) можно скорректировать гамма-кривую для улучшения различимости деталей в тенях:

Фрагменты гамма-кривых в тенях:

Видно, что при увеличении значения этой настройки различимость деталей в тенях улучшается, хотя при этом возрастает уровень черного, а в светах появляется завал. Данная функция пригодится, например, в случае игр с темными сценами.

Для оценки качества цветопередачи мы использовали спектрофотометр i1Pro 2 и комплект программ Argyll CMS (1.5.0).

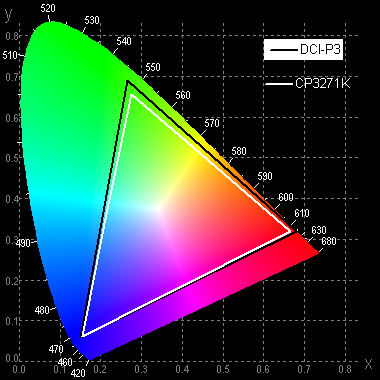

Исходный цветовой охват гораздо шире sRGB и близок к DCI-P3:

Такой охват получается, например, при выборе варианта Общие для настройки Цветовая схема. При выборе других вариантов или профилей цветовой охват корректируется соответствующим образом. Например, профиль DCI-P3:

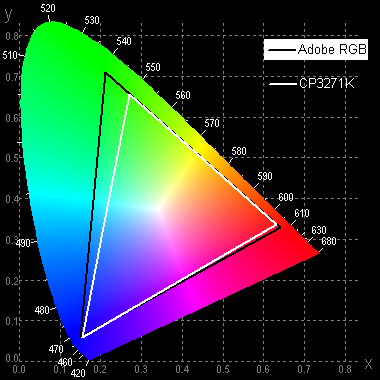

И профиль Adobe RGB:

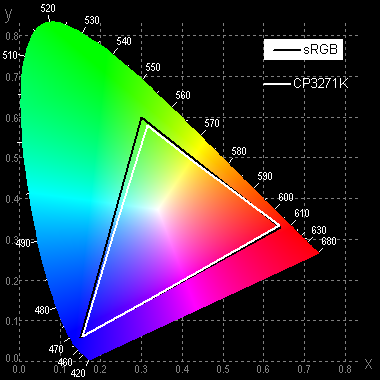

Профиль sRGB или Rec. 709:

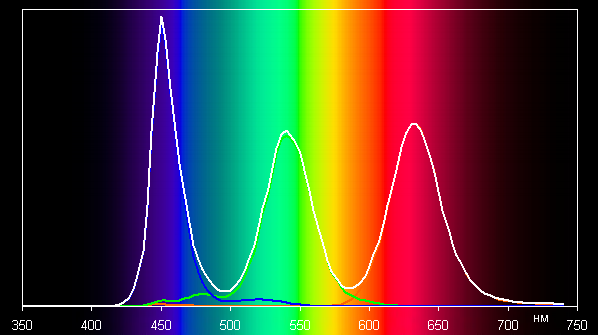

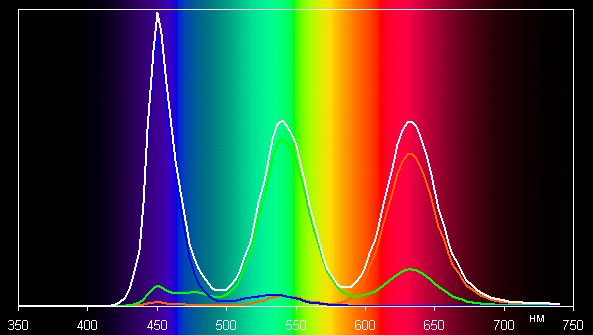

Ниже приведен спектр для белого поля (белая линия), наложенный на спектры красного, зеленого и синего полей (линии соответствующих цветов) в случае исходного цветового охвата:

Спектры основных цветов очень хорошо разделены, что и обуславливает широкий цветовой охват. Небольшое перекрестное подмешивание вызвано, видимо, неидеальным разделением с помощью светофильтров. Можно предположить, что в светодиодах подсветки применяется синий излучатель и зеленый и красный люминофоры, при этом в люминофорах, по всей видимости, используются так называемые квантовые точки. В случае профилей с корректировкой цветового охвата компоненты уже подмешиваются друг к другу в значительной степени (профиль sRGB):

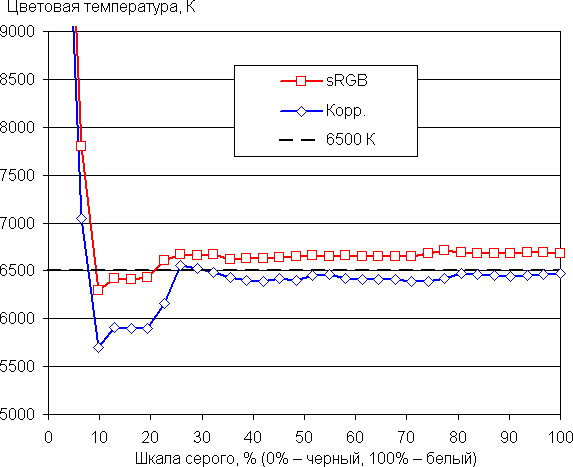

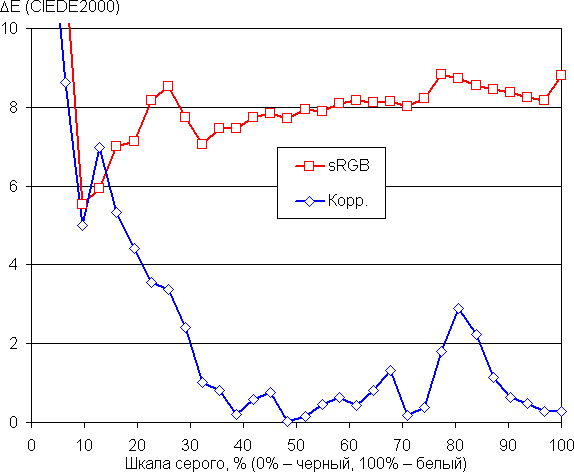

Цветопередача при выборе, например, профиля sRGB удовлетворит не очень требовательного пользователя. Мы попытались вручную скорректировать цветовой баланс, регулируя усиление трех основных цветов. Графики ниже показывают цветовую температуру на различных участках шкалы серого и отклонение от спектра абсолютно черного тела (параметр ΔE) без вмешательства (sRGB) и после ручной коррекции (Корр. — 41, 50 и 40 для настроек усиления красного, зеленого и синего):

Самый близкий к черному диапазон можно не учитывать, так как в нем цветопередача не так важна, а погрешность измерения цветовых характеристик высокая. Ручная коррекция существенно снизила ΔE на большей части шкалы серого и еще больше приблизила цветовую температуру к стандартным 6500 К.

К монитору, к каждому конкретному экземпляру прилагается свой отчет о качестве цветового баланса:

С монитором может работать фирменная программа Color Calibrator, с помощью которой можно аппаратно (с правкой внутренних таблиц монитора) откалибровать монитор. Результат сохраняется в самом мониторе в одном из двух профилей.

К сожалению, поддерживается только колориметр X-Rite i1Display Pro, которого у нас не оказалось.

Измерение равномерности черного и белого полей, яркости и энергопотребления

Измерения яркости проводились в 25 точках экрана, расположенных с шагом 1/6 от ширины и высоты экрана (границы экрана не включены). Контрастность вычислялась как отношение яркости полей в измеряемых точках. Все доступные для изменения настройки установлены на значения, обеспечивающие максимальную яркость изображения в режиме SDR.

Параметр Среднее Отклонение от среднего
мин., % макс., %
Яркость черного поля 0,45 кд/м² −10 8,8
Яркость белого поля 420 кд/м² −11 12
Контрастность 940:1 −14 4,6

Контрастность для данного типа матриц по современным меркам хорошая. Если отступить от краев, то равномерность всех трех параметров приемлемая. Фотография ниже дает представление о распределении яркости черного поля по площади экрана:

Видно, что черное поле местами высветляется, впрочем, из-за достаточно высокой контрастности в обычных условиях неравномерность черного в глаза не бросается.

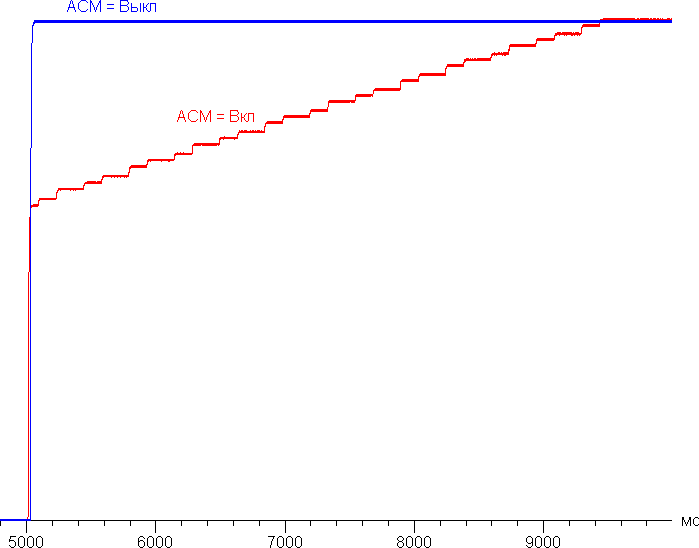

При включении режима с динамическим управлением яркости установившаяся контрастность формально возрастает, но не до бесконечности, так как даже на черном поле во весь экран подсветка совсем не выключается. График ниже показывает, как увеличивается яркость (вертикальная ось) при переключении с черного поля (после пяти секунд вывода) на белое при выключенной и включенной динамической подстройке яркости:

Видно, что в динамическом режиме яркость подсветки медленно и почти линейно повышается до максимального значения. Практической пользы от этой функции ноль, но производитель может указать огромное значение контрастности в характеристиках.

Яркость белого поля в центре экрана и потребляемая от сети мощность (остальные настройки установлены на значения, обеспечивающие максимальную яркость изображения в режиме SDR, динамическая подстройка яркости отключена):

Значение настройки Яркость Яркость, кд/м² Потребление электроэнергии, Вт
100 436 51,6
50 295 39,1
0 129 26,4

В режиме ожидания и в условно выключенном состоянии монитор потребляет порядка 0,3 Вт.

Яркость монитора меняется именно яркостью подсветки, то есть при этом сохраняется контрастность и количество различимых градаций. Яркость монитора достаточна для комфортной работы даже в ярко освещенном помещении, но для условий полной темноты минимальная яркость может показаться великоватой.

Есть функция автоматической подстройки яркости по датчику освещенности, но по факту пользы от не немного, так как в условиях ярко освещенного офиса и в полной темноте эта функция снижает яркость одинаково — до 288, 214 или 126 кд/м² в зависимости от выбранного значения настройки Датчик света. Для офиса нормально, но для темноты многовато. И только при очень сильной засветке датчика яркость подсветки начинает повышаться до максимального значения.

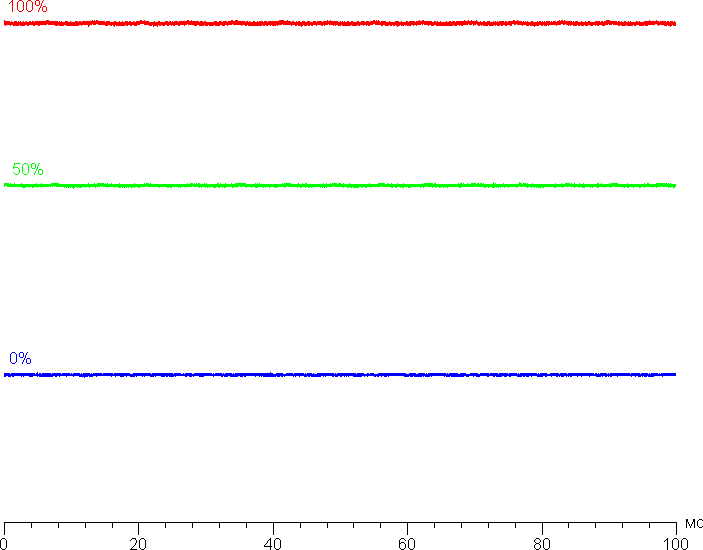

На любом уровне яркости значимая модуляция подсветки отсутствует, что исключает видимое мерцание экрана. Для тех, кто привык распознавать знакомое сокращение, уточним: ШИМ отсутствует. В доказательство приведем графики зависимости яркости (вертикальная ось) от времени (горизонтальная ось) при различных значениях настройки яркости:

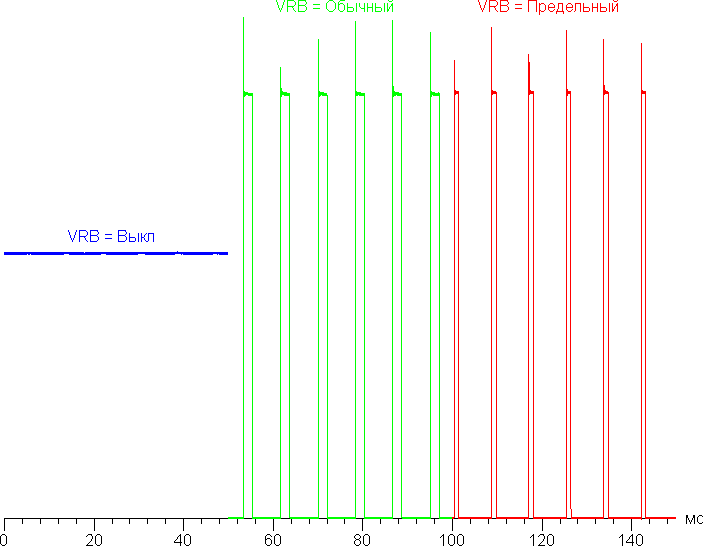

Есть режим со вставкой черного кадра с названием VRB. Зависимости яркости (вертикальная ось) от времени (горизонтальная ось) для трех значений соответствующего параметра:

Четкость в движении действительно повышается (и производитель может указывать невероятные 1 мс с оговоркой, что это характеристика в режиме VRB), но на динамичной картинке появляются артефакты, о чем будет рассказано ниже, а из-за мерцания с частотой максимум в 120 Гц данный режим рекомендуется использовать с осторожностью, так как мерцание может приводить к повышенной утомляемости глаз.

Нагрев монитора можно оценить по снимкам с ИК-камеры, полученным после долговременной работы монитора на максимальной яркости в помещении с температурой примерно 24 °C.

Нагрев спереди

Нагрев задней панели

Нижний край экрана нагрелся до 47 °C максимум. Видимо, внизу находится светодиодная линейка подсветки экрана. Нагрев блока питания при этом низкий:

Блок питания

Определение времени отклика и задержки вывода

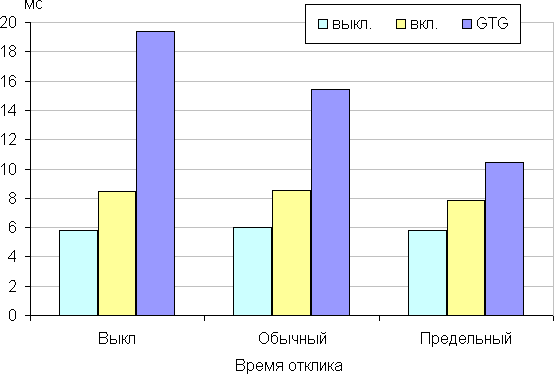

Время отклика зависит от значения одноименной настройки, которая управляет разгоном матрицы. График ниже показывает, как меняется время включения и выключения при переходе черный-белый-черный (столбики вкл. и выкл.), а также среднее суммарное время для переходов между полутонами (столбики GTG) в зависимости от значения этой настройки:

По мере увеличения скорости матрицы на графиках некоторых переходов появляются характерные всплески яркости, например, так выглядят графики для перехода между оттенками 70% и 90% (значения настройки Время отклика приведены над графиками):

Впрочем, даже на максимальном разгоне амплитуда всплесков не небольшая, поэтому визуально артефактов нет. С нашей точки зрения, после разгона скорости матрицы достаточно для самых динамичных игр.

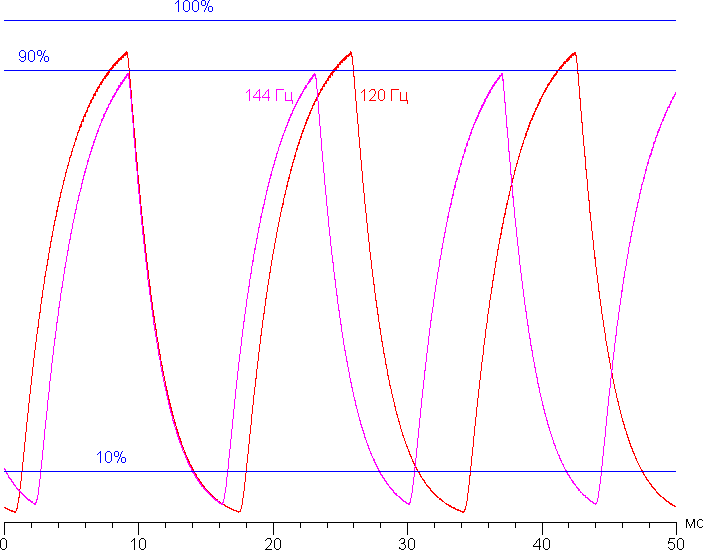

В подтверждение приведем зависимость яркости от времени при чередовании белого и черного кадра при 120 и 144 Гц кадровой частоты (графики с подписью 120 Гц и 144 Гц):

Видно, что даже при 144 Гц максимальная яркость белого кадра не намного ниже уровня 90% белого, а минимальная яркость черного кадра существенно ниже 10%, значит амплитуда яркости выше 80% от уровня белого. То есть согласно этому формальному критерию скорости матрицы достаточно для вывода изображения с кадровой частотой 144 Гц.

Для наглядного представления о том, что на практике означает такая скорость матрицы, какие могут быть артефакты от разгона и повышает ли четкость в движении, описанная выше настройка VRB, приведем серию снимков, полученных с помощью движущейся камеры. Такие снимки показывают, что видит человек, если он следит глазами за двигающимся на экране объектом. Описание теста приведено тут, страница с самим тестом тут. Использовались рекомендованные установки (скорость движения 960 пиксель/с), выдержка 1/15 с, на фотографиях указаны значения частоты обновления, а также настроек Время отклика и VRB.

Видно, что при прочих равных условиях четкость изображения немного повышается по мере роста степени разгона, но даже на максимальном разгоне артефакты не заметные. Включение VRB увеличивает четкость, но объекты в движении троятся, что положительный эффект сводит на ноль.

Попробуем представить, что было бы в случае матрицы с мгновенным переключением пикселей. Для нее при 60 Гц объект со скоростью движения 960 пиксель/с размывается на 16 пикселей, при 120 Гц — на 8 пикселей, при 144 Гц — на 6,6(6) пикселя. Размывается, так как фокус зрения движется с указанной скоростью, а объект неподвижно выводится на 1/60, 1/120 или на 1/144 секунды. Для иллюстрации этого сымитируем размытие на 16, 8 и 6,6(6) пикселя:

Видно, что четкость изображения, особенно после разгона матрицы, почти такая же, что и в случае идеальной матрицы.

Мы определяли полную задержку вывода от переключения страниц видеобуфера до начала вывода изображения на экран (напомним, что она зависит от особенностей работы ОС Windows и видеокарты, а не только от монитора). Задержка вывода изображения при 144 Гц равна 7,5 мс. Это очень небольшая задержка, она абсолютно не ощущается при работе за ПК, да и в играх не приведет с снижению результативности.

Измерение углов обзора

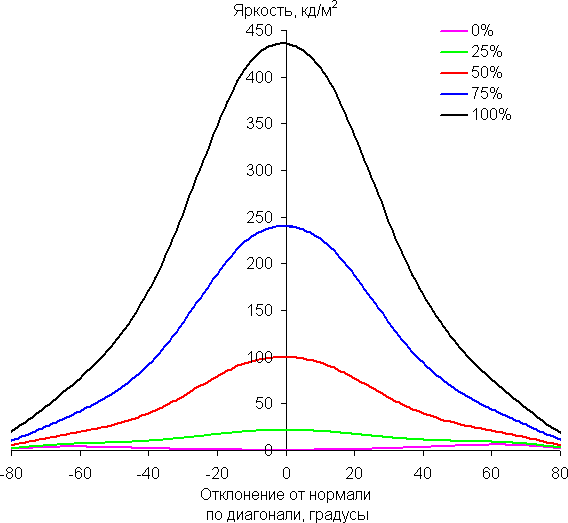

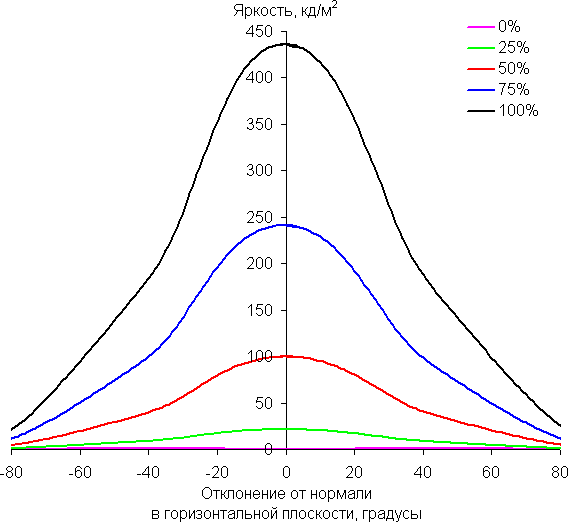

Чтобы выяснить, как меняется яркость экрана при отклонении от перпендикуляра к экрану, мы провели серию измерений яркости черного, белого и оттенков серого в центре экрана в широком диапазоне углов, отклоняя ось датчика в вертикальном, горизонтальном и диагональном (из угла в угол) направлениях.

Уменьшение яркости на 50% от максимального значения:

Направление Угол, градусы
Вертикальное −33/31
Горизонтальное −34/34
Диагональное −34/33

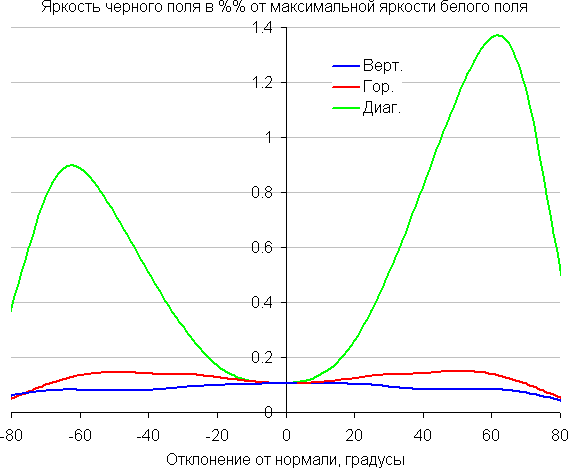

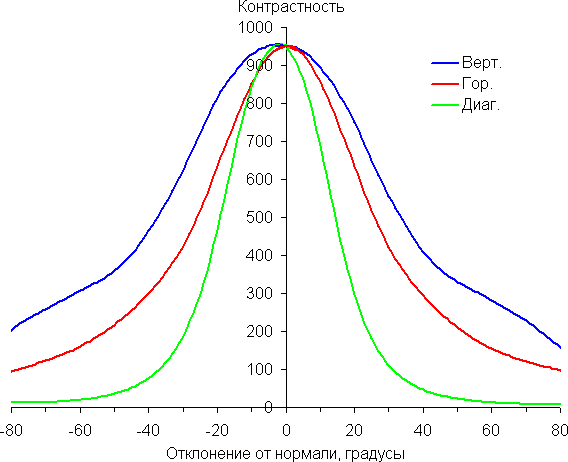

Углы обзора по снижению яркости не очень широкие. При отклонении в диагональном направлении яркость черного поля начинает резко возрастать уже при 20°-30° отклонения от перпендикуляра к экрану. Если сидеть не очень далеко от экрана, то черное поле по углам будет заметно светлее, чем в центре. Контрастность в диапазоне углов ±82° в случае отклонения по диагонали приближается к отметке 10:1, и опускается ниже при отклонении в одном направлении более чем на 65°.

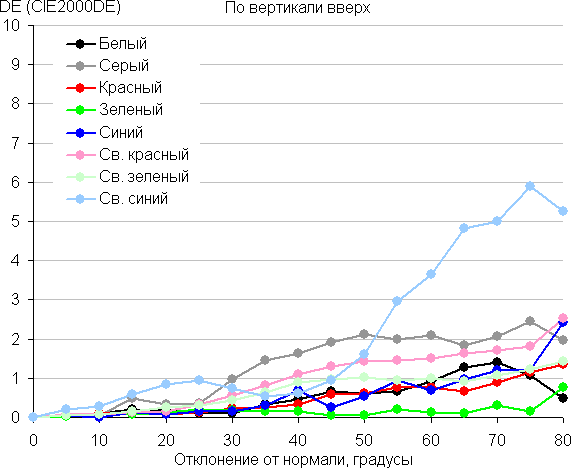

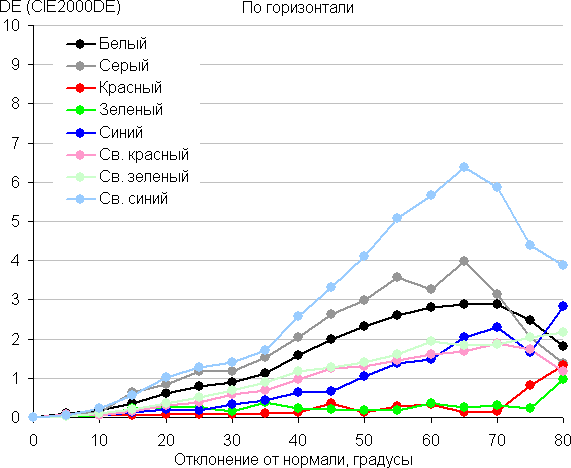

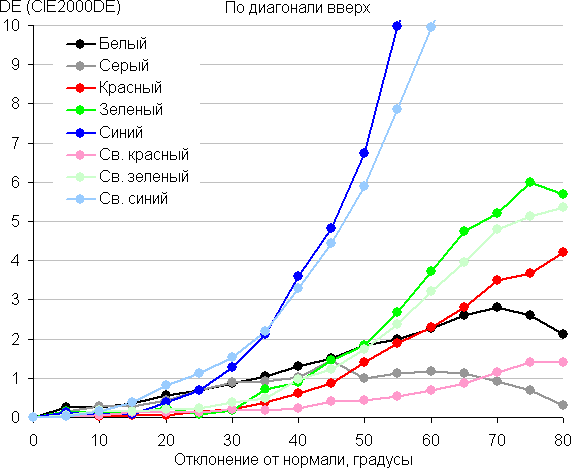

Для количественной характеристики изменения цветопередачи мы провели колориметрические измерения для белого, серого (127, 127, 127), красного, зеленого и синего, а также светло-красного, светло-зеленого и светло-синего полей во весь экран с использованием установки, подобной той, что применялась в предыдущем тесте. Измерения проводились в диапазоне углов от 0° (датчик направлен перпендикулярно к экрану) до 80° с шагом в 5°. Полученные значения интенсивностей были пересчитаны в ΔE относительно замера каждого поля при перпендикулярном положении датчика относительно экрана. Результаты представлены ниже:

В качестве реперной точки можно выбрать от

Полный текст статьи читайте на iXBT
